MANUAL DE UTILIZADOR CTL 36 E LE AC FESTOOL

Manual de instruções original/Lista de peças sobresselentes

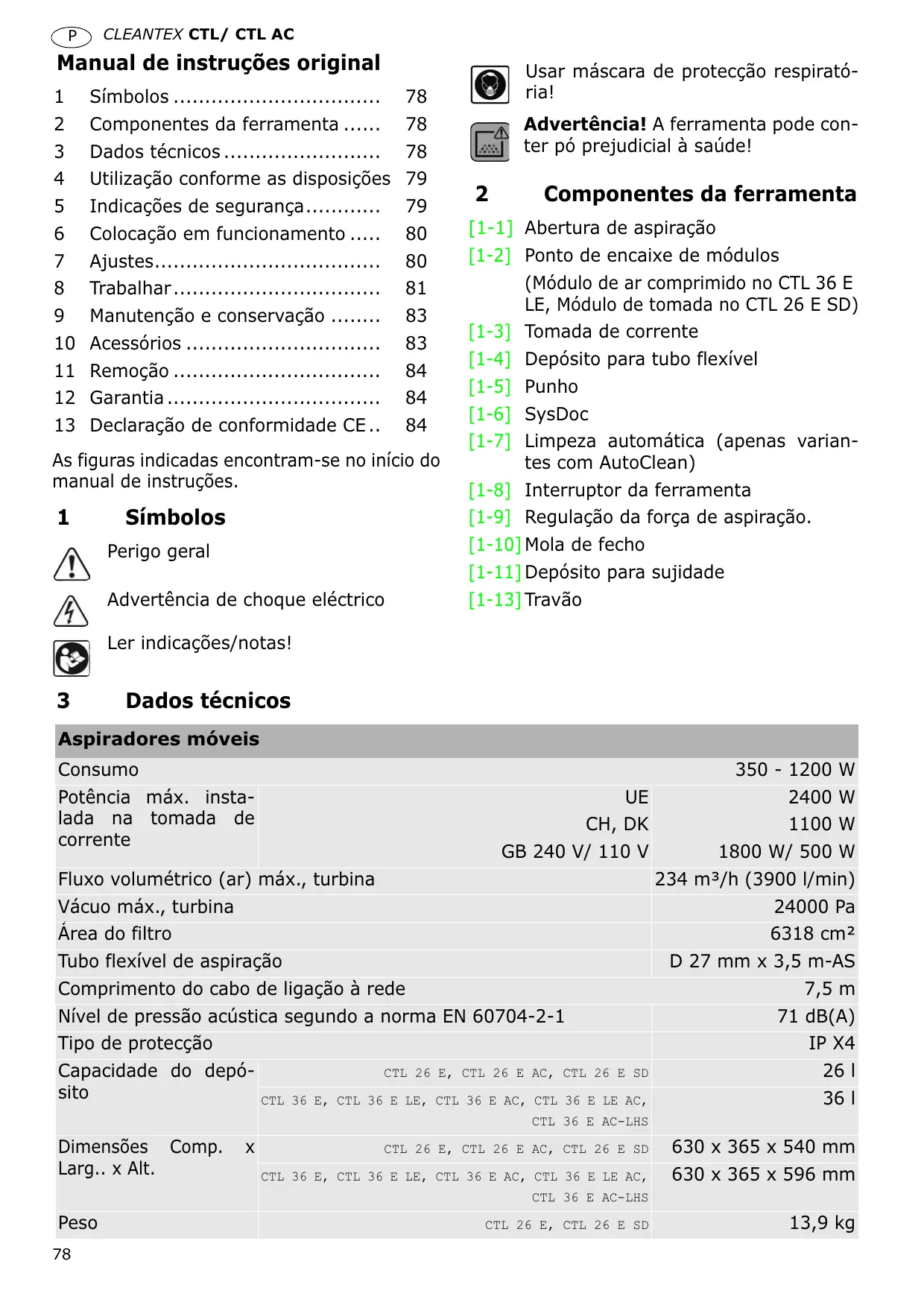

Manual de instruções original

Componentes da ferramenta ......

Dados técnicos ......................... 78 Utilização conforme as disposições 79

Indicações de segurança............

Colocação em funcionamento .....

Manutenção e conservação ........

10 Acessórios ...............................

11 Remoção ................................. 12 Garantia .................................. 13 Declaração de conformidade CE ..

As figuras indicadas encontram-se no início do manual de instruções.

Símbolos Perigo geral Advertência de choque eléctrico Usar máscara de protecção respiratória! Advertência! A ferramenta pode conter pó prejudicial à saúde!

Componentes da ferramenta [1-1] Abertura de aspiração [1-2] Ponto de encaixe de módulos (Módulo de ar comprimido no CTL 36 E LE, Módulo de tomada no CTL 26 E SD) [1-3] Tomada de corrente [1-4] Depósito para tubo flexível [1-5] Punho [1-6] SysDoc [1-7] Limpeza automática (apenas variantes com AutoClean) [1-8] Interruptor da ferramenta [1-9] Regulação da força de aspiração. [1-10] Mola de fecho [1-11] Depósito para sujidade [1-13] Travão Ler indicações/notas!

Dados técnicos Aspiradores móveis Consumo Potência máx. instalada na tomada de corrente Fluxo volumétrico (ar) máx., turbina Vácuo máx., turbina

2400 W CH, DK 1100 W GB 240 V/ 110 V 1800 W/ 500 W 234 m³/h (3900 l/min) 24000 Pa Área do filtro 6318 cm² Tubo flexível de aspiração D 27 mm x 3,5 m-AS Comprimento do cabo de ligação à rede Nível de pressão acústica segundo a norma EN 60704-2-1 Tipo de protecção Capacidade do depóCTL 26 E, CTL 26 E AC, CTL 26 E SD sito CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, 7,5 m 71 dB(A) IP X4 26 l 36 l

Dimensões Comp. Larg.. x Alt.

Utilização conforme as disposições Conforme as disposições legais, os aspiradores móveis são adequados para aspirar pós prejudiciais à saúde com valores até 1 mg/m³ correspondentes à classe de poeiras ’L’, de acordo com IEC 60335-2-69. O aspirador móvel está concebido, de acordo com as especificações, para aspirar água. De acordo com as normas EN 60335-1 e EN 60335-2-69, o aspirador móvel é adequado para exigências elevadas em aplicações industriais. Em caso de utilização incorrecta, o utilizador é responsável por danos e acidentes.

Indicações de segurança Advertência! Leia todas as indicações de segurança e instruções.A não observação das indicações de segurança e instruções pode dar origem a um choque eléctrico, um incêndio e/ou a ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. – Esta ferramenta não está destinada a ser utilizada por pessoas (incluindo crianças) com faculdades físicas, sensoriais ou mentais limitadas, ou com falta de experiência e/ou conhecimentos, a não ser que sejam vigiadas por pessoas responsável pela sua segurança ou tenham recebido dela instruções relativamente à utilização da ferramenta. As crianças devem ser vigiadas, para se assegurar que elas não brincam com a ferramenta.

– Advertência: esta ferramenta pode conter pós prejudiciais à saúde. O esvaziamento e os trabalhos de manutenção, incluindo a substituição do filtro, só podem ser efectuados por especialistas autorizados com equipamento de protecção adequado. Não coloque a ferramenta em funcionamento

sem que o sistema de filtragem esteja completamente instalado. Ao manusear e aspirar poeiras prejudiciais à saúde, é absolutamente necessário respeitar as normas de segurança válidas no seu país, bem como as indicações do fabricante do material. Ao ser utilizado para a eliminação de poeiras, só deve aspirar-se uma única fonte de pó (ferramenta eléctrica ou pneumática) ao aspirar pós que ultrapassem os valores limite ou um considerável volume de pós de madeira de carvalho ou de faia. Perigo de explosão e de incêndio: não aspirar faíscas nem pós quentes; não aspirar pós inflamáveis ou explosivos (p. ex., magnésio, alumínio, à excepção da madeira); não aspirar líquidos inflamáveis e explosivos (p. ex., gasolina, diluente); não aspirar líquidos / materiais sólidos agressivos (p. ex., ácidos, lixívias, solventes). Este aspirador móvel é adequado para a aspiração de pós de pintura. Utilizar a ferramenta num espaço suficientemente ventilado (observar as regulamentações nacionais de segurança no trabalho). Não danificar o cabo de ligação à rede (p. ex., passando por cima dele, puxando, ...). Proteger do calor, óleo e arestas afiadas. Não puxar pelo cabo para retirar a ficha da tomada. Verificar periodicamente a ficha e o cabo e, em caso de danificação, mandar substituílos numa oficina de Serviço Pós-venda autorizada. Substituir o cabo de ligação à rede apenas pelo modelo indicado na lista de peças sobresselentes. Não expor a ferramenta à chuva. A ferramenta só pode ser utilizada por pessoas formadas no seu manuseamento e encarregadas da sua utilização. Antes da utilização, o operador tem de receber informações, instruções e formação relativas à utilização da ferramenta e aos materiais com os quais ela será utilizada, in-

cluindo o procedimento seguro de eliminação do material recolhido. Por razões de segurança, ligar a ferramenta apenas a uma tomada com protecção de terra. Utilizar a tomada na ferramenta apenas para a finalidade indicada no manual de instruções. Utilizar apenas acessórios originais Festool. Quando não se está a utilizar a ferramenta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha da tomada. Não elevar e transportar a ferramenta pelo punho, por meio de guindaste ou dispositivo de elevação.

Colocação em funcionamento ATENÇÃO Tensão ou frequência inadmissível! Perigo de acidente X A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação. X Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de tensão de 120 V/60 Hz.

Primeira colocação em funcionamento Abra as molas de fecho [2-2] e retire a parte superior da ferramenta [2-1]. Retire os acessórios do depósito de sujidade [2-3] e da embalagem! Coloque um saco de filtragem ou de remoção no depósito para sujidade (consultar o capítulo 7.6 e 7.7). Coloque a parte superior [2-1] e feche as molas de fecho [2-2]. Monte o enrolamento do cabo na parte traseira do aspirador móvel (consultar a imagem [3]). Ligue o tubo flexível de aspiração à ferramenta.

Ligar/desligar X Ligue a ficha de rede a uma tomada com protecção de terra.

ATENÇÃO Perigo de ferimentos devido à entrada das ferramentas em funcionamento descontroladamente X Antes de roda o interruptor para a posição "AUTO" ou "MAN", verificar que a ferramenta conectada está desligada. O interruptor [1-8] serve de interruptor de activação/desactivação. Interruptor na posição ’0’ A tomada [1-3] está sem corrente, o aspirador móvel está desligado. Interruptor na posição ’MAN’ A tomada [1-3] é percorrida por corrente, o aspirador móvel arranca. Interruptor na posição ’Auto’ A tomada [1-3] é percorrida por corrente, o aspirador móvel arranca ao ligar a ferramenta conectada.

Conecte a ferramenta eléctrica à tomada de corrente [1-3]. Através da instalação do módulo de tomada (no CTL 26 E SD, no âmbito de fornecimento), pode utilizar o aspirador móvel da seguinte forma: – CTL 26 E SD E/A: módulo de tomada com dispositivo automático de activação para a utilização de duas ferramentas eléctricas: p. ex., 2 lixadoras, 1 serra tico-tico + 1 lixadora – CTL 26 E SD: módulo de tomada com alimentação de corrente permanente para a utilização como cabo de extensão: p. ex., carregador, luzes, etc.

CTL/ CTL AC CLEANTEX

L A potência total despendida independentemente do tipo de tomada não pode exceder os valores impressos.

Conectar a ferramenta pneumática ATENÇÃO Perigo de ferimentos X Ao encaixar e desencaixar, certifique-se de que a ferramenta pneumática está desligada. Com a instalação do módulo de ar comprimido [1-2] (496141; com CTL 36 E LE, CTL 36 E LE AC no âmbito de fornecimento), o dispositivo automático de ligar do aspirador móvel também funciona em conjunto com ferramentas pneumáticas. Para além disso, recomendamos a montagem da unidade de alimentação VE (495886). A unidade de alimentação filtra e oleia o ar comprimido e permite uma regulação da pressão do ar. Para ligar ferramentas pneumáticas Festool com sistema IAS, está disponível um adaptador IAS (454757). Para garantir um funcionamento perfeito do dispositivo automático de ligar, a pressão de serviço da ferramenta tem de ser de 6 bar. Regular a força de aspiração A força de aspiração pode ser regulada na regulação da força de aspiração [1-9]. Isto permite uma adaptação precisa a diversas tarefas de aspiração. Bloquear o travão Virando a alavanca do travão preta [1-13] impede-se que o aspirador móvel se desloque. Para o efeito, levantar ligeiramente o aspirador móvel na parte dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, pressione a alavanca verde [1-12]. Protecção térmica Como protecção contra o sobreaquecimento, uma protecção térmica desliga o aspirador móvel antes de alcançar uma temperatura crítica. X Desligar o aspirador móvel e deixar arrefecer durante aprox. 5 minutos. L Se, depois, não for possível voltar a ligar o aspirador móvel, é favor procurar uma oficina de Serviço Pós-venda Festool.

Substituir o saco de filtragem Retirar o saco de filtragem [4] X Abra as molas de fecho [2-2] e retire a parte superior da ferramenta [2-1]. X Retire o saco de filtragem. X Remova o saco de filtragem usado de acordo com as regulamentações legais. X Limpe o depósito para sujidade [2-3]. Aplicar o saco de filtragem [5] X Insira um novo saco para aspirador (FISCT 26/36) (imagem [5]). Importante: pressionar a manga do saco para aspirador com força na união de entrada. X Coloque a parte superior [2-1] e feche as molas de fecho [2-2]. L Tenha atenção para que o saco para aspirador não fique entalado entre a parte superior e a parte inferior. Substituir o saco de remoção Retirar o saco de remoção [6] X Abra as molas de fecho [2-2] e retire a parte superior da ferramenta [2-1]. X Feche o saco de remoção. X Retire o saco de remoção. X Remova o saco de remoção usado de acordo com as regulamentações legais. X Limpe o depósito para sujidade [2-3]. Aplicar o saco de remoção [7] X Coloque um novo saco de remoção (ENSCT26/36) no bocal de admissão do depósito e bloqueie-o. Importante: as aberturas laterais do saco de remoção têm de ficar dentro do depósito para sujidade. Tenha atenção para que o trinco engate. X Coloque o saco de remoção sobre o bordo do depósito. Tenha atenção para que os contactos [10-2] fiquem livres. X Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

Manuseamento Depósito para tubo flexível: após o trabalho, pode conduzir o tubo flexível de aspiração através da abertura [8-3] e guardá-lo no depósito para o tubo flexível. Através da abertura [8-2], pode conduzir o cabo de rede e guardá-lo também no depósito para o tubo flexível.

Alojamento para Systainer SysDoc: na superfície de alojamento, é possível fixar um Systainer com as duas corrediças [8-1].

AUTOClean - limpar o filtro principal (apenas variantes com AutoClean) Para garantir uma força de aspiração permanentemente alta no caso de poeiras finas, pode utilizar o botão giratório [1-7] para regular a frequência da limpeza automática de modo progressivo. Utilize a limpeza automática apenas em conjunto com um saco de remoção (cumprimento da classe de poeiras ’L’). No caso de aspiração em húmido e trabalhos com saco de filtragem, coloque o botão giratório [1-7] na posição 0. X No caso de elevada acumulação de pó, coloque a limpeza automática [1-7] no valor máximo. Limpeza manual Se a força de aspiração diminuir, a limpeza pode ser iniciada manualmente rodando o interruptor da ferramenta [18] para o símbolo AC, de um dos lados do interruptor da ferramenta. Em caso de uma sujidade extremamente acentuada do filtro principal, recomendamos uma limpeza total: X Ajuste a regulação da força de aspiração [1-9] para a força de aspiração máxima. X Tape, com a palma da mão, a abertura do bocal e do tubo flexível durante 10 segundos. X Rode o interruptor da ferramenta [1-8] para o símbolo AC. L No caso de utilização da corrediça de fecho CT-VS (n.º encomenda: 497926), é possível efectuar-se a limpeza total sem desmontar a ferramenta eléctrica conectada. Em caso de utilização intensiva com pós de grande aderência, é necessário, sob certas circunstâncias, limpar o filtro principal mecanicamente (p. ex., aspirando). Utilize, nesse caso, uma máscara de protecção respiratória! Particularidades CTL 36 E ACLHS Para utilizar o aspirador móvel em conjunto com a PLANEX: X Utilize o tubo flexível de aspiração resistente aos vincos D 36 mm x 3,5 m-AS, fornecido juntamente.

Utilize a luva de aspiração especial fornecida para conectar a PLANEX. X Coloque a corrediça de fecho CT-VS fornecida entre a abertura de aspiração [1-1] e o tubo flexível de aspiração. X Monte o porta-ferramenta de acordo com as instruções de montagem fornecidas. X Para uma remoção sem pó ao realizar trabalhos de aspiração com a PLANEX, utilize exclusivamente o saco de remoção. Aspirar materiais secos CUIDADO Pós prejudiciais à saúde Lesão das vias respiratórias X Ao aspirar materiais prejudiciais à saúde, utilize um saco de filtragem ou um saco de remoção! Observe ao aspirar os pós acumulados de ferramentas eléctricas em funcionamento: Quando a evacuação de ar é reconduzida para o recinto, deve existir uma suficiente taxa de ventilação L no recinto. Para manter os valores limite exigidos, o fluxo volumétrico reconduzido tem de ser, no máximo, de 50% do fluxo volumétrico de ar fresco (volume VR x taxa de ventilação LW). Além disso, respeite as regulamentações regionais. Atenção: um filtro principal húmido fica obstruído mais rapidamente quando são aspirados materiais secos. Por este motivo, o filtro principal deve ser seco antes da aspiração de pós ou substituído por um filtro seco. Aspirar líquidos Antes de aspirar líquidos, retire o saco de filtragem ou o saco de remoção (consultar o capítulo 7.6). Recomenda-se a utilização de um filtro especial para líquidos. Se a altura máxima do nível de enchimento for atingida, a aspiração é automaticamente interrompida.

CUIDADO Saída de espuma e líquidos X Desligue imediatamente a ferramenta e esvazie o depósito para sujidade.

CTL/ CTL AC CLEANTEX

O sistema antiestático Durante a aspiração, produzem-se cargas electrostáticas no tubo flexível de aspiração devido à fricção. Estas podem tornar-se desagradavelmente perceptíveis para o operador através de choques eléctricos. Tendo em vista a descarga destas cargas electrostáticas, o aspirador móvel está equipado de série com um sistema antiestático. Para o efeito deve, no entanto, ser utilizado o tubo flexível de aspiração antiestático fornecido juntamente. Após o trabalho X Apenas variantes com AutoClean: limpe o filtro principal automática ou manualmente (consultar o capítulo 8.2). X Desligue o aspirador móvel e extraia a ficha da tomada. X Enrole o cabo de ligação à rede. X Esvazie o depósito para sujidade. X Guarde o aspirador móvel num espaço seco, protegido contra uma utilização não autorizada.

Manutenção e conservação ATENÇÃO Perigo de ferimentos, choque eléctrico X Antes de efectuar quaisquer trabalhos de manutenção e conservação, extraia sempre a ficha da tomada de corrente! X Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda. Dispositivos de protecção e peças que estejam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções. Observe as seguintes indicações: – Uma vez por ano, no mínimo, o fabricante ou uma pessoa formada deve efectuar uma verificação em termos de tecnologia de separação de pós, p. ex., em relação a danificação filtro, estanqueidade ferramenta e funcionamento dos dispositivos de controlo. – Durante a execução de trabalhos de manutenção e reparação, devem remover-se to-

dos os objectos sujos que não possam ser satisfatoriamente limpos. Estes objectos têm de ser removidos em sacos impermeáveis, em conformidade com as regulamentações em vigor para a eliminação de tais desperdícios.

Mudar o filtro principal NOTA Danificação do motor X Nunca aspire sem o filtro principal montado, pois isso poderá danificar o motor.

Abra as molas de fecho [2-2] e retire a parte superior da ferramenta [2-1]. Rode a parte superior da ferramenta de forma a que o filtro principal fique orientado para cima (imagem [9]). Rode a alavanca [9-1] e retire o suporte [9-2]. Retire o filtro principal usado [9-3] e substitua-o por um novo. Remova o filtro principal usado de acordo com as regulamentações legais. Aplique o suporte [9-2] e rode a alavanca [9-1] até engatar. Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

Esvaziar o depósito para sujidade Depois de retirar a parte superior, é possível esvaziar o depósito para sujidade [2-3]. X Após a aspiração de líquidos, limpe regularmente os sensores do nível de enchimento [10-1] com um pano macio e verifique se estão danificados.

Acessórios Utilize apenas acessórios e material de desgaste originais Festool previstos para esta ferramenta, pois estes componentes do sistema estão adaptados uns aos outros. Em caso de utilização de acessórios e material de desgaste de outros fabricantes, é provável que a qualidade dos resultados dos trabalhos fique afectada, sendo de esperar uma limitação dos direitos à garantia. Em função da utilização, o desgaste da máquina ou o seu esforço pessoal podem aumentar. Por essa razão, proteja-se a si próprio, à sua ferramenta e aos seus direitos à garantia, utilizando exclusivamente acessórios e material de desgaste originais Festool!

Consulte os números de encomenda dos acessórios e filtros no seu catálogo Festool ou na Internet, em "www.festool.com". Módulos Para ampliar o aspirador móvel, estão disponíveis, no programa de acessórios, os seguintes módulos, que podem ser montados no ponto de encaixe de módulos [1-2] por uma oficina de Serviço Pós-venda autorizada: – módulo de ar comprimido, – módulo de tomada com alimentação eléctrica permanente, – módulo de tomada com dispositivo automático de ligar (excepto para a variante GB 110 V), – módulo para satélite de alimentação (EAA), para utilização do dispositivo automático de ligar na EAA. Poderá consultar mais informações sobre os módulos na Internet, em "www.festool.com". Nota Devido aos constantes trabalhos de pesquisa e desenvolvimento, reserva-se o direito a alterações dos dados técnicos aqui mencionados.

Declaração de conformidade

Remoção Não deite a ferramenta no lixo doméstico! Encaminhe as ferramentas, acessórios e embalagens para um reaproveitamento ecológico! Observe as regulamentações nacionais em vigor.

Garantia Para as nossas ferramentas, oferecemos uma garantia em relação a defeitos do material e de produção de acordo com as regulamentações legais específicas por país, mas com uma duração mínima de 12 meses. Dentro dos países da UE, a garantia tem uma duração de 24 meses (prova através da factura ou da guia de remessa). Os danos causados particularmente por uma deterioração/desgaste natural, sobrecarga, utilização incorrecta ou os danos provocados pelo utilizador ou por outra utilização contrária ao manual de instruções ou os danos que já eram conhecidos no momento da compra são excluídos da garantia. Também se excluem os danos causados pela utilização de acessórios e materiais de desgaste que não sejam originais da Festool (p. ex., pratos de lixar). As reclamações só podem ser aceites se a ferramenta for devolvida intacta ao fornecedor ou a uma oficina de Serviço Após-venda Festool autorizada. Guarde cuidadosamente o manual de instruções, as indicações de segurança, a lista de peças sobresselentes e o recibo de compra. De resto, são válidas as condições de garantia actuais do fabricante.

Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com as seguintes directivas e normas: 2006/42/CE, 2004/108/CE, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool GmbH Wertstr. 20, D-73240 Wendlingen Dr. Johannes Steimel Director de pesquisa, desenvolvimento, documentação técnica REACh para produtos Festool, respectivos acessórios e material de desgaste: REACh é, desde 2007, o regulamento relativo a produtos químicos, válido em toda a Europa. Nós, enquanto "utilizadores subjacentes", ou seja, fabricante de produtos, estamos conscientes do nosso dever de informar os nossos clientes. Para o manter sempre actualizado e para o informar sobre possíveis materiais da lista de candidatos aos nossos produtos, criámos o seguinte website para si: www.festool.com/reach
