FOIRE AUX QUESTIONS - SA-31MK VINCENT

Comment puis-je brancher le VINCENT SA-31MK à mon système audio ?

Pour brancher le VINCENT SA-31MK, utilisez les entrées RCA situées à l'arrière de l'appareil. Connectez les câbles RCA de votre source audio (comme un lecteur CD ou un ordinateur) aux entrées correspondantes du VINCENT SA-31MK.

Quel type de haut-parleurs puis-je utiliser avec le VINCENT SA-31MK ?

Le VINCENT SA-31MK est compatible avec des haut-parleurs d'impédance de 4 à 8 ohms. Assurez-vous que vos haut-parleurs respectent cette plage pour un fonctionnement optimal.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord le volume de votre source audio. Assurez-vous également que les câbles sont correctement connectés et en bon état. Si le problème persiste, essayez de changer de source audio ou de haut-parleurs pour identifier l'origine du problème.

Comment régler les niveaux de tonalité sur le VINCENT SA-31MK ?

Utilisez les boutons de tonalité situés à l'avant de l'appareil pour ajuster les basses et les aigus selon vos préférences. N'oubliez pas de revenir à la position neutre si vous souhaitez un son pur.

Le VINCENT SA-31MK peut-il être utilisé avec un préamplificateur externe ?

Oui, le VINCENT SA-31MK peut être utilisé avec un préamplificateur externe. Il suffit de connecter la sortie du préamplificateur aux entrées du SA-31MK pour profiter d'une meilleure qualité sonore.

Y a-t-il une garantie pour le VINCENT SA-31MK ?

Oui, le VINCENT SA-31MK est généralement livré avec une garantie de 2 ans couvrant les défauts de fabrication. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

Comment nettoyer le VINCENT SA-31MK sans l'endommager ?

Pour nettoyer le VINCENT SA-31MK, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs et ne jamais pulvériser de liquide directement sur l'appareil.

Que faire si le VINCENT SA-31MK ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, il peut être nécessaire de contacter le service après-vente pour un examen plus approfondi.

MODE D'EMPLOI SA-31MK VINCENT

Manuel d'utilisation

SA-31MK

Préamplificateur hybride stéréo

Nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par tout revendeur. Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.

Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.

Consignes de sécurité 36

Autres consignes 37

Contenu de la livraison 38

Description de l'appareil 38

Télécommande 41

Installation 43

Utilisation de l'appareil 46

Conseils 48

Résolution de problèmes 49

Caractéristiques techniques 50

Glossaire 51

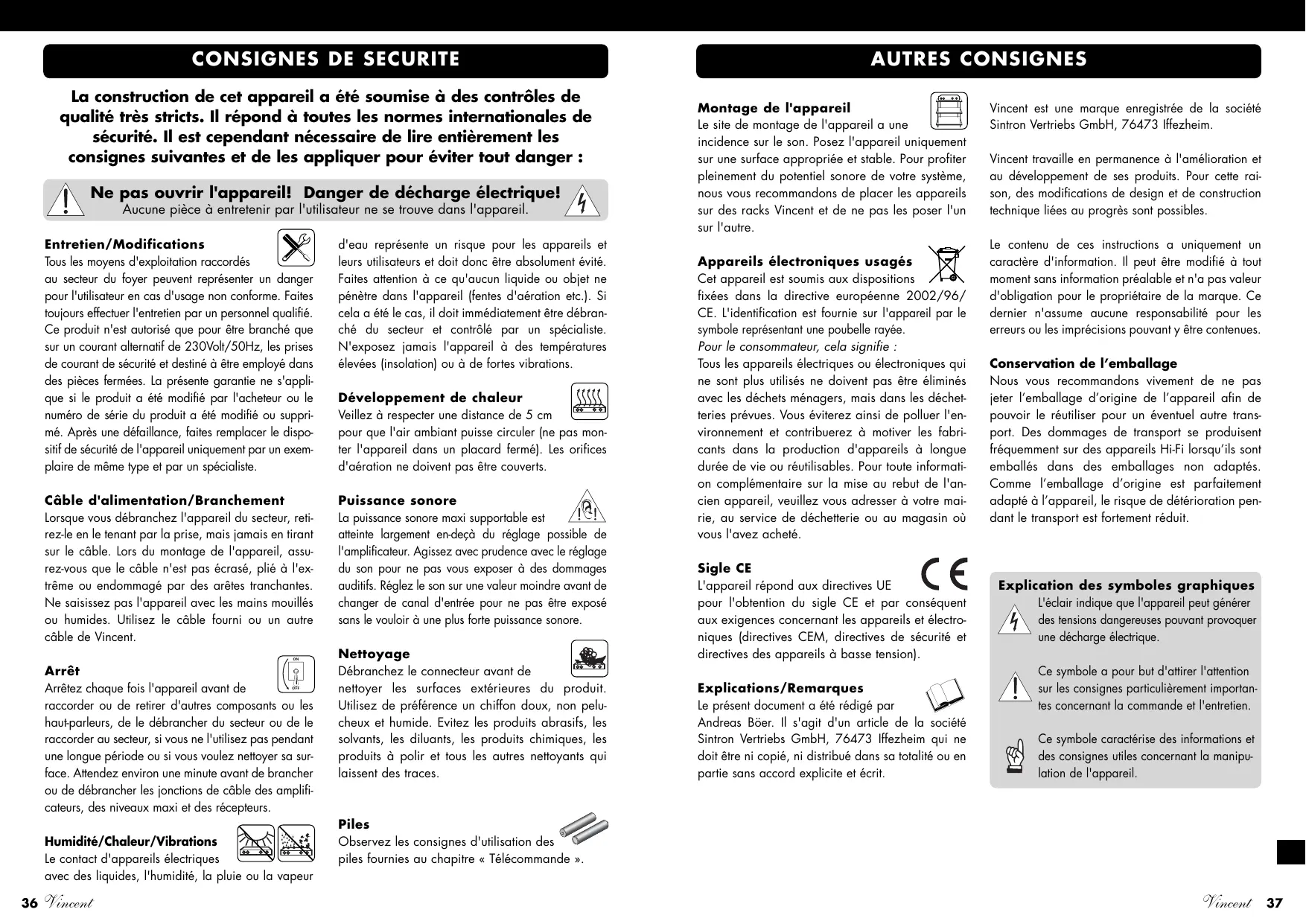

La construction de cet appareil a été soumise à des contrôles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de lire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! danger de décharge électrique!

Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/modifications

Tous les moyens d'exploitation raccordés

Au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. À pros une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veillez à respecter une distance de 5 cm pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.

Câble d'alimentation/branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.

Puissance sonore

La puissance sonore maximale supportable est 7! atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Arrêt

Arrêtez chaque fois l'appareil avant de raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.

Nettoyage

Débranche le connecteur avant de nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Humidité/chaleur/vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

Piles

Observe les consignes d'utilisation des piles fournies au chapitre « Télécommande »

Montage de l'appareil

Le site de montage de l'appareil a une incidence sur le son. Posez l'appareil sur une surface appropriée et stable. Pour pleinement du potentiel sonore de notre appareil, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les placer sur l'autre.

Appareils électroniques usages

Cet appareil est soumis aux dispositions fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veuillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.

Conservation de l'emballage

Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Sigle ce

L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).

Explications/remarques

Le présent document a été rédigé par

Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.

Contenu de la livraison

Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 câble de distribution 1 télécommande SRC-1 - 2 piles de type AAA (LR3) - 2 câbles audio RCA - le présent manuel

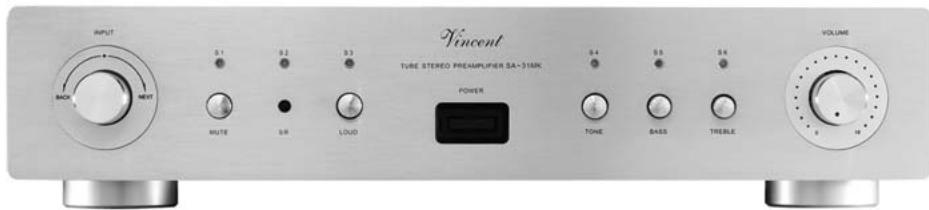

Description de l'appareil

Bien que le développement se dirige constamment vers des formats de son numériques et des systèmes audio-video à plusieurs canaux, les chaînes stéréo de haute qualité jouiront à l'avenir de la grande popularité. Les tendances actuelles n'ont en effet rien changé aux avantages des versions préamplificateurs/amplificateurs de puissance des systèmes par rapport aux amplificateurs intégrés.

SA-31MK est un préamplificateur télécommandable du programme Vincent. Le résultat du travail de développement coûteux est un préamplificateur qui a non seulement peu de concurrence du point de vue de la sonorisation, mais encore ne

perd jamais le contrôle dans les situations de connexion les plus différentes et en association avec presque tous les amplificateurs de puissance. Une finition de qualité supérieure et un excellent rapport prix-performance sont de soi.

Ce préamplificateur est, d'autre part, le partenaire idéal des amplificateurs de puissance SP-331/SP-331MK, des lecteurs de CD/DVD et des tuners de Vincent. Adapté aux meubles Hi-Fi, aux haut-parleurs et aux câbles de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.

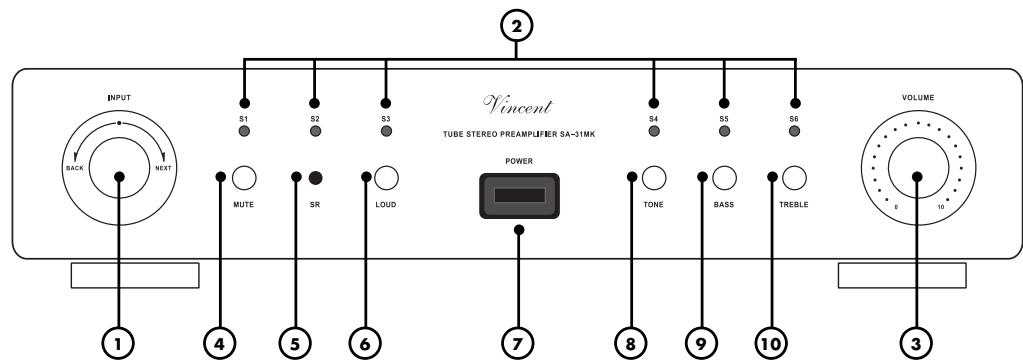

1. INPUT: sélection d'entrée

Sert à sélectionner pour la reproduction, une des sources audio raccordées aux entrées du préamplificateur. La prise d'entrée actuelle voie, indique respectivement le témoin lumineux LED pour l'entrée sélectionné (2).

2. Les indicateurs LED pour le canal d'entrée respectivement choisi

Dépendant du canal d'entrée en ce moment (1), l'indicateur LED correspondant est allumé. De cette manière, on indique en outre que l'appareil est mis en circuit.

3. Volume: réglage du volume

Sert à monter ou à baisser le volume du système. Tandis que l'appareil chauffe les tubes après la mise sous tension et si le mode silencieux a été activé, l'indicateur LED clignote dans le bouton rotatif de volume.

4. MUTE : volume-enclenchement du mode silencieux

Avec cette touche, les signaux des sorties du pré-ampli « OUTPUT » (13) ainsi que la sortie pour enregistrement « REC OUTPUT » (12) et ainsi également les haut-parleurs sont mis en sourdine. Après manipulation renouvelée, le volume original est réinitialisé.

6. LOUD : loudness

Ce bouton active ou désactive une correction de son pour les volumes faibles.

7. POWER: interrupteur secteur

Met l'appareil en MARCHE ou à l'ARRET, à l'ARRET, l'appareil est coupé de l'alimentation secteur.

8. TONE : activation/désactivation du réglage de la tonalité

Dérivation (Bypass) du réglage de la tonalité, qui a été réglée à l'aide des boutons tournants BASS et TREBLE.

9. BASS

Sert au réglage de la partie basse du son (basses).

10. TREBLE

Sert au réglage de la partie haute du son (aigus).

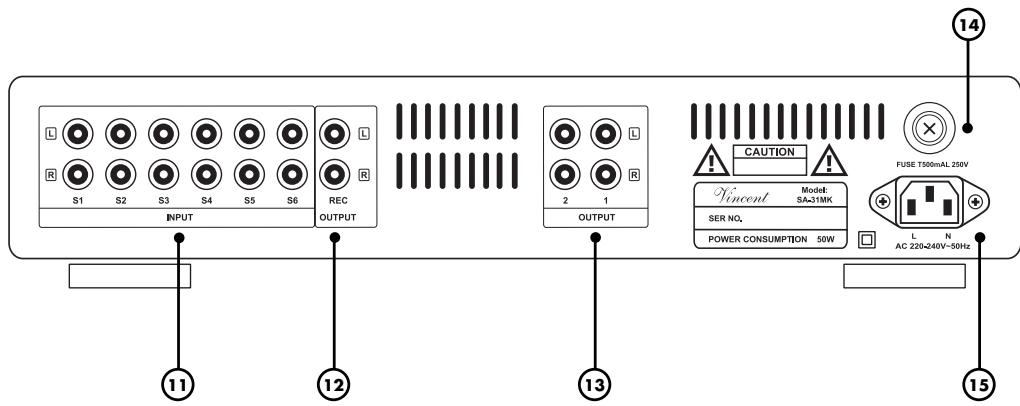

11. INPUT: raccordement d'appareils source

Six bornes d'entrée stéréo RCA pour appareils source avec sortie son stéréo analogue de haut niveau.

12. REC OUTPUT : sortie pour enregistrement

Sert à raccorder, si souhaité, par exemple un appareil d'enregistrement. Le signal stéréo de cette sortie est identique à celui du signal de sortie de la source actuellement sélectionnée et indépendant d'un réglage de volume, d'un réglage de son et de la fonction Loudness. Si le pré-amplificateur est mis en sourdine (4)(16), la sortie d'enregistrement « REC OUTPUT » (12) ne transmet également aucun signal.

13. OUTPUT : sorties de préamplificateur

Sur ces deux paires de connexion, le signal de son stéréo préamplifié de la source choisie à ce moment est transmis aux canaux d'amplificateur de puissance. Le réglage du volume, réglage de la sonorité, la mise en sourdine et la fonction Loudness retentissent sur le signal à ces sorties.

14. FUSE : portefusible

Ce petit boîtier en plastique contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.

15. AC : prise secteur

Raccordez ici le cordon secteur et branchez-le au secteur.

Telecommande

Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.

La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.

Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ±30° par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.

Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.

Utilisation des piles

L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.

Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.

N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.

Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.

Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.

Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.

Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.

Utilisez exclusivement des piles rondes AAA (LR3).

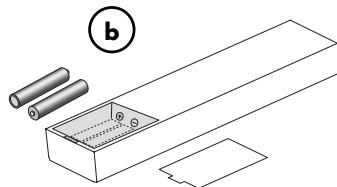

Remplacement/insertion des piles

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en bougeant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis !

b) Retirez éventuellement les piles usagées et insérez correctement les piles neuves comme indiquéesur le schéma dans le compartiment des piles.

c) Remettez le couvercle du compartiment et fermez le compartiment des piles.

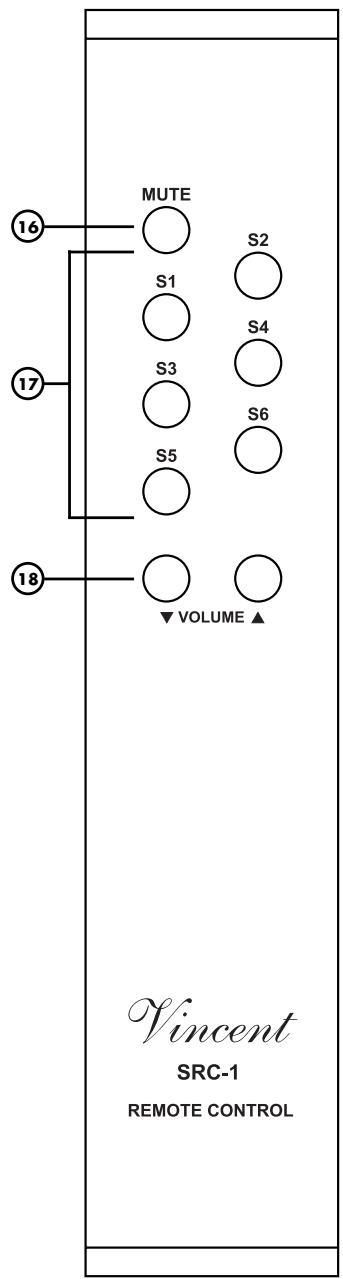

Touches de la telecommande

1. MUTE : touche de mise en sourdine

MUTE: Coupe les signaux de la sortie « OUTPUT » (13) et la sortie d'enregistrement « REC OUTPUT » (12) et par là même occasion, les haut-parleurs du système.

1. Touches de sélection d'entités

Servent à la sélection de l'appareil source raccordé, dont on peut écouter la reproduction.

1. VOLUME et VOLUME ∇ : touches de volume

Réglez ici le volume du système. Le signal de sortie du préamplificateur « OUTPUT » (13) est également influencé par ce fait.

Installation

Réalisez d'abord le raccordement des câbles pour la sortie du signal du lecteur. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

Veuillez TENIR COMPTE des instructions suivantes LORS de l'installation:

Déposez le capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade avant de l'appareil.

Câbles et fiches de raccordement

Veillez à ce que les junctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défaillances et des dysfonctionnements.

Prises RCA

Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation!

Veillez à ne pas intervenir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une déterioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi, il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!

Raccordement du CORDON d'alimentation secteur

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.

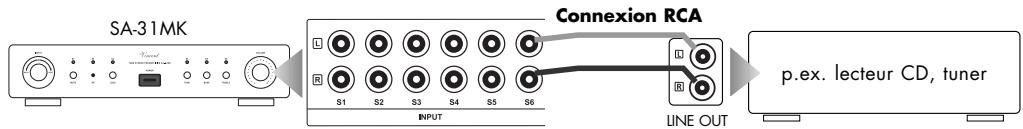

Raccordement des appareils SOURCE

Raccordez les sorties de ces appareils source avec les entrées « S1 » … « S6 » (1) de l'amplificateur. Pour restreindre à la disposition du système les signaux musicaux de vos sources d'entrée (lecteur de CD, tuner etc.), vous pouvez raccorder jusqu'à six appareils avec sortie de haut niveau stéréo analogue. En ce qui concerne les entrées audio, il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouverez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi.

Consignes générales :

Pour utiliser une platine tourne-disque, il vous faut utiliser un préamplificateur phono, soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne-disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne-disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouverez des informations complémentaires dans les instructions de service de cet appareil.

Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).

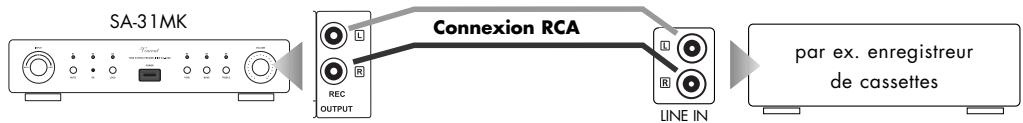

Raccordement d'un appareil d'enregistrement

Veuillez raccorder aux prises « REC OUT » (12) de la zone de raccordements à l'arrière de l'appareil, si vous le souhaitez, un appareil d'enregistrement (par ex. un enregistreur de CD, de cassettes ou similaire) ou un autre appareil, qui doit recevoir le niveau de sortie stéréo (niveau sonore de ligne), non modifié, fixement réglé du son de la source de signal sélectionnée au préamplificateur. Le niveau de sortie est indépendant du réglage du volume et du réglage de la tonalité (BASS, TREBLE, TONE, LOUD).

Reliez pour cela cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement.

Veuillez noter que certains appareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appareils d'enregistrement ont une impédance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommandons de ne maintenir le raccordement aux prises « REC », que pendant la durée de l'enregistrement.

Raccordement à un ou à plusieurs amplificateurs de puissance

Près de quatre canaux d'amplificateurs de puissance peuvent être connectés et ainsi aussi soit plus de deux haut-parleurs ou deux haut-parleurs dans le Bi-Amping (p. ex. avec deux amplificateurs de puissance stéréo) sont exploités. Les amplificateurs de puissance alimentent les haut-parleurs du système, les haut-parleurs sont raccordés aux sorties de l'amplificateur de puissance. Des exemples sont produits dans cette section amplificateurs stéréo. En lieu et place d'un amplificateur stéréo, bien sûr, deux blocs mono peuvent également être utilisés.

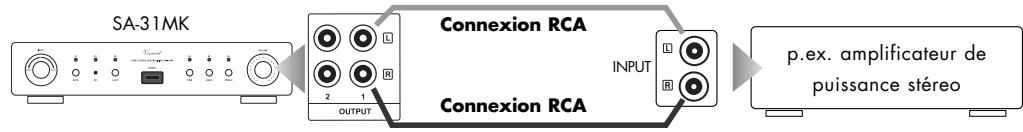

Raccordement d'une paire de haut-parleur :

Dans ce cas, vous avez besoin de deux canaux d'amplificateur de puissance, comme par exemple un amplificateur de puissance stéréo. Raccordez les deux prises de connecteurs RCA, marquées du chiffre « 1 » dans le champ de connexion « OUTPUT » (13) avec les prises d'entrée des canaux d'amplificateur(s) de puissance (souvent appelée « INPUT » ou « POWER AMP IN »). Veuillez à ce que les canaux de droite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct. Le précurseur de sortie SA - 31MK marqu du chiffre « 2 » peut être en plus utilisé pour un amplificateur de casque.

Ce type de liaison d'amplificateurs est également à désir lorsqu'une paire de haut-parleurs est connectée dans le Bi-Wiring.

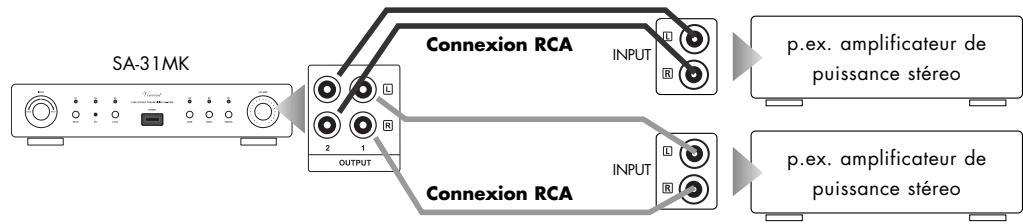

Raccordement de deux paires de haut-parleur:

Dans ce cas, quatre canaux d'amplificateur de puissance sont nécessaires, comme par exemple deux amplificateurs de puissance stéréo. Raccordez les deux connecteurs RCA, marquées du chiffre « 1 » dans le champ de connexion « OUTPUT » (13) du préamplificateur comme d'habitude avec les prises d'entrée RCA des canaux d'amplificateur de puissance pour la première paire de haut-parleurs. Raccordez alors les deux prises supplémentaires marquées du chiffre « 2 » dans le champ de connexion « OUTPUT » de SA-31MK avec les prises d'entrée RCA des canaux d'amplificateur de puissance pour la deuxième paire de haut-parleurs. Les bornes d'entrée d'amplificateur de puissance sont souvent considérées comme « INPUT » ou « POWER AMP IN ». Veuillez à ce que les canaux de droite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct. Notre commerçant spécialisé vous sera volontiers utile lors de l'installation.

Ce type de liaison d'amplificateurs est également à choisir lorsqu'une paire de haut-parleurs doit être connectée dans le Bi-Amping. Deux canaux d'amplificateur de puissance supplémentaires doivent être disponibles, par exemple un deuxième amplificateur de puissance stéréo.

Utilisation de l'appareil

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (7)	L'appareil n'a pas de mise en vue, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. Avant demettre l'appareil en marche, prenez la précaution de réduire le réglage du volume sonore. Àprous la mise sous tension, l'appareil a besoin de quelques secondes, jusqu'à ce que les tubes soient chauds et prêts à être opérationnels, pendant ce temps, l'afficheur LED clignote sur le bouton du volume (3). En état de marche, un des voyants LED de la scélection d'en-trée (2) s'allume.
Sélection de l'entrée	INPUT (1) Touches de sélection d'entrées (17)	Sur l'appareil : Le bouton « INPUT » est tourné contre ou dans le sens des aiguilles d'une montre, ensuite tous les canaux d'entrée sont scélectionnés l'un après l'autre et par ceci pour la lecture des appareils connectés aux prises d'entrée (11). Sur la télécommande : Appuyez brièvement sur la touche du canal d'en-trée souhaïté (par exemple, « S1 ») pour commencer le mode lecture de l'aparieil qui y est connecté. Sur la façade avant de l'appareil, le voirant lumineux LED s'illumine, correspondant à l'entrée du canal choisi. Avant la commutation du canal d'entée, il est prudent de diminuer le volume (3)(18).
Réglage volume sonore	VOLUME (3)VOLUME ▲/▼ (18)	Sur l'appareil : Tournez le bouton tournant « VOLUME » dans le sens horsaire pour augmenter le volume, dans le sens antihoraire pour le diminuer. Sur la télécommande : Maintenez la touche « VOLUME ▲ » enforcée pour augmenter le volume. Utilisez « VOLUME ▼», afin de les réduire. Le réglage du volume n'a aucune influence sur le signal de la sortie pour enregistrement « REC OUTPUT » (12).
Mise en sourdine - Volume	MUTE (4)(16)	La mise en sourdine peut être aussi bien enclenchée à l'aide de la touche « MUTE » sur l'appareil et sur la télécommande. Cette touche coupe le signal des sorties du préamplificateur et ainsi met en sourdine les haut-parleurs du système. La sortie d'enregistrement « REC OUTPUT » (12) est donc déactivée. Pendant la mise en sourdine, levoyant LED sur le bouton rotatif clignote. Par un nouvel appui, on rétablit le volume précédemment régèle.
Réglage tonalité des aigus	TREBLE (10)	Avec le bouton tournant de réglage « TREBLE » de la façade de l'appareil, vous influez sur les aigus de la sonorité. Une rotation dans le sens horsaire renforce l'intensité réglée, une rotation dans le sens anti horaire diminué l'intensité. Le réglage n'est activé que si le bouton « TONE » (8) a été actionné. Le signal de la sortie « REC OUT » (12) n'est pas modifié.
Réglage tonalité des des basses	BASS (9)	Avec le bouton tournant de réglage « BASS » de la façade de l'appareil如果您 incluse sur les basses de la sonorité. Une rotation dans le sens horsaire renforce l'intensité réglée, une rotation dans le sens anti horaire diminué l'intensité. Le réglage n'est activé que si le bouton « TONE » (8) a été actionné. Le signal de la sortie « REC OUT » (12) n'est pas modifié.

Utilisation de l'appareil

Action	Touché(s)	Description
Déactiver le réglage du son (BASS/TREBLE) :	TONE (8)	Si le son ne doit plus être modifié, il est recommendé de désactiver le réglage du son (BASS, TREBLE) avec ce bouton situé en façade avant de l'appa-riel. Quand le bouton a été actionné, le traitement du son des réglages de tonalité (9)(10) est opérationnel. Si le bouton n'est pas actionné, les deux réglages de tonalité sont contournés dans le préamplificateur et le contenu des fréquences du préamplificateur n'est pas modifié.
Activer et déactiver la correction du son pour un volume sonore faible	LOUD (6)	La fonction « Loudness » est une caractéristique de puissance des amplificateurs audio qui permet à l'utiliser d'augmenter les fréquences basses et hautes par simple pression sur un bouton. Cette fonction corige l'impression de volume en volume faible. Cela est indispensable, car l'individu percoit en faible volume les fréquences hautees et basses moins fort que les fréquences moyennes à pression acoustique identique (fréquences sonores autour de 1 kHz). Cette fonction ne devrait être utilisée qu'avac un volume sonore faible. Elle n'a aucune influence sur le signal de la sortie « REC OUTPUT » (12).

Temps de rodage / échauffement

Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute nouvelle qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.

Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservé.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

Resolution de problemes

Symptôme	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, replacez-le évientuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Prenez contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé (Un des voyants pour la sélection d'entrée (2) s'allume)	L'appareil source actualément sélectionné (1)(17) n'émet aucun signal. Un des réglages audio d'un lecteur DVD racordé (analogue/digital) est mal choisi. La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur. Le mauvais canal d'entrée a été sélectionné au préamplificateur. Le volume est réglé trop bas. L'amplificateur est mis en sourdine (fonction Mute). Le ou les amplificateur(s) de puissance n'a (ont) pas été correctement raccordés(s) au pré-amplificateur, il(s) est/son hors tension ou défectueux. Les cables de haut-parleurs ne sont pas correctement raccordés aux bornes de raccordement ou sont défectueux.	Démarrez la lecture de la source de signal raccordée. Corriguez les paramètres du Setup du lecteur. Corriguez la liaison de la source de signal. Corriguez la sélection d'entrée (1)(17). Augmentez prudemment le volume (3)(18). Désactiver la mise en sourdine (touche « MUTE » (4)(16)). Vérifiez le raccordement, la disponibilité et le fonctionnement du/des amplificateur(s) de puissance. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur de puissance et aux bornes des haut-parleurs.
La reproduction sonore d'un canal de fonctionne pas	L'appareil source n'émet un signal que sur un seul canal. Un des cables de signal entre l'appareil source et le préamplificateur n'est pas correctement fixé ou est défectueux. Un des cables de signal entre préampli et amplificateur n'est pas bien fixé ou est défectueux. Un des cables de haut-parleurs n'est pas correctement raccordé ou est défectueux.	Vérifiez l'appareil source, par exemple avec un autre amplificateur. Vérifiez et serrez ces cables. Vérifiez toutes les prises des amplificateurs. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs.

Resolution de problemes

Symptôme	Cause possible du début	Remède
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.Les réglages de son à partir des boutons « TREBLE», « BASS » ou « LOUD » ne sont pas ajustables correctement.Une platine tourne-disque a été raccordée sans l'intémédiaire d'un amplificateur phono avec une des entrées de haute niveau de pré-amplificateur.	Vérifiez les connexions audio et les cables.Examinez les réglages choisis là.Raccordez un préamplificateur phono dans la voie de signal entre le platine et le préamplifi-cateur.
Aucune fonction ne peut être exécutée à l'aide de la télécommande	Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides.Laétique entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage latrél trop important.L'appareil n'est pas sous tension.	Vérifiez et replacez les piles si nécessaire.Essayez de diriger la télécommande vers la façade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage latrél.Mettez l'appareil sous tension.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».

Plage de transmission :	20 Hz - 20 kHz ±0,5 dB
Tension nominale :	2 V
Facteur de distorsion :	< 0,1% (1 kHz, 1 W)
Sensibilité d'entrée :	350 mV
Rapport signal/bruit :	>95 dB
Impédance d'entrée :	47 kΩ
Alimentation :	230 V/50 Hz

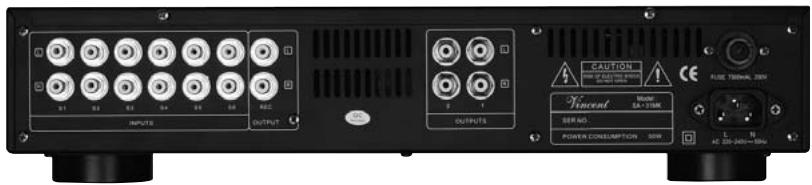

Entrées :	6 x RCA stéroye (LINE IN)
Sorties :	2 x RCA stéroye (PRE OUT), 1 x RCA stéroye (REC OUT)
Dimensions (L x H x P) :	430 x 95 x 365 mm
Poids :	8 kg
Variante de couleur :	noir/argent
Tubes :	4x 6N16B

Sources audio/lecteurs sources

Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disques, les lecteurs audio portables et bien d'autres.

Dynamique

Écart entre les sons les plus faibles et les sons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).

Sensibilité d'entrée

Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500 mV (millivolts) pour les entrées à haut niveau, 2 à 5 mV à l'entrée phono MM ou 0,1 à 0,5 mV à l'entrée phono MC.

Niveau (db)

Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».

RCA est la désignation américaine pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société américaine. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:

www.vincent-tac.de
