Type de produit	Amplificateur audio vidéo intégré 6.1 canaux
Marque	VINCENT
Modèle	SV-382
Dimensions (L x H x P)	430 x 185 x 460 mm
Poids	19 kg
Alimentation	Transformateur toroïdal blindé 750 VA, capacité de filtrage 40 000 μF
Consommation	850 W
Puissance de sortie	6 x 100 W / 8 Ω – 6 x 150 W / 4 Ω
Rapport signal/bruit	> 90 dB
Distorsion harmonique	< 0,02 %
Bande passante	20 Hz - 20 kHz
Sensibilité d'entrée	300 mV
Impédance d'entrée	47 kΩ
Entrées audio numériques	2 coaxiales, 1 optique
Entrées audio analogiques	4 stéréo Cinch, 1 Multicanal 6.1 Cinch
Sorties audio	1 Tape stéréo (reproduction)
Entrées vidéo	4 composites, 3 S-Vidéo, 3 YUV
Sorties vidéo	1 composite, 1 S-Vidéo, 1 YUV
Formats audio supportés	Dolby Digital, Dolby Digital EX, Pro-Logic I & II, DTS, DTS-ES
Traitement DSP	8 modes ambiances (Live, Hall, Pops, Simu, Disco, Class, Matrix, Rock)
Correction BBE	3 modes (BBE Mode 1, 2, 3)
Fonction nuit	Réduction de dynamique pour écoute tardive
Sécurité	Ne pas exposer à l'humidité, à la poussière ou à une source de chaleur. Ne pas démonter l'appareil.
Entretien	Nettoyage avec un chiffon doux et sec. Débrancher avant nettoyage.
Pièces détachées/réparabilité	Contacter le SAV Vincent – ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - SV-382 VINCENT

Comment configurer les enceintes (Large, Small, None) ?

Appuyez sur la touche Speaker pour parcourir les canaux (Front, Center, Rear, Subwoofer). Utilisez les touches Set pour choisir L (Large), S (Small) ou N (None) pour chaque canal. Pour le subwoofer, choisissez Y (Yes) ou N (No).

Comment sélectionner le mode d'écoute (Stéréo, Multicanal) ?

Appuyez plusieurs fois sur la touche Mode pour basculer entre Stéréo, 3-Stéréo, Pro-Logic et Pro-Logic II. La disponibilité dépend de la configuration des enceintes.

Comment régler les délais (retard) pour chaque canal ?

Utilisez la touche Delay et les touches Set pour ajuster le retard. En mode Pro-Logic, le retard s'applique aux canaux arrière (15-30 ms). En Dolby Digital/DTS, vous pouvez aussi régler le retard central (0-5 ms). Calculez le retard en fonction de la distance : 1 ms = 34 cm.

Comment équilibrer le volume entre les canaux ?

Appuyez sur la touche Canal pour sélectionner un canal, puis utilisez Set +/- pour ajuster son niveau. Vous pouvez aussi utiliser la touche Test pour générer un bruit rose tournant et régler chaque canal en temps réel.

Que faire si l'afficheur indique 'ERROR' ?

Ce message apparaît si vous tentez de modifier un paramètre hors de l'ordre logique. Respectez la séquence : commencez par configurer les enceintes avec la touche Speaker avant tout autre réglage.

Comment utiliser la fonction BBE ?

Appuyez sur la touche BBE pour parcourir les trois modes (BBE Mode 1, 2, 3). Chaque mode modifie la réponse dans les graves et les aigus pour un son plus clair et dynamique.

Comment activer le mode nuit ?

Appuyez sur la touche Night. Ce mode réduit la dynamique tout en préservant l'intelligibilité des dialogues pour une écoute tardive. Attention : la source doit être encodée pour ce mode.

Quels types de câbles utiliser pour les entrées audio numériques ?

Utilisez des câbles coaxiaux (RCA) pour les entrées coaxiales (A6 1&2) et un câble optique Toslink pour l'entrée optique (A7).

Comment brancher un caisson de basse (subwoofer) ?

Branchez le caisson sur la sortie Subwoofer (A5) à l'arrière de l'amplificateur. Assurez-vous que le subwoofer est paramétré sur Y dans la configuration des enceintes.

Pourquoi le son se coupe-t-il brièvement lors du changement de source ?

Ce silence de quelques secondes est normal et évite les clics de commutation. L'appareil recherche automatiquement le type de signal (PCM, Dolby Digital, DTS) après un changement de source ou une période de silence.

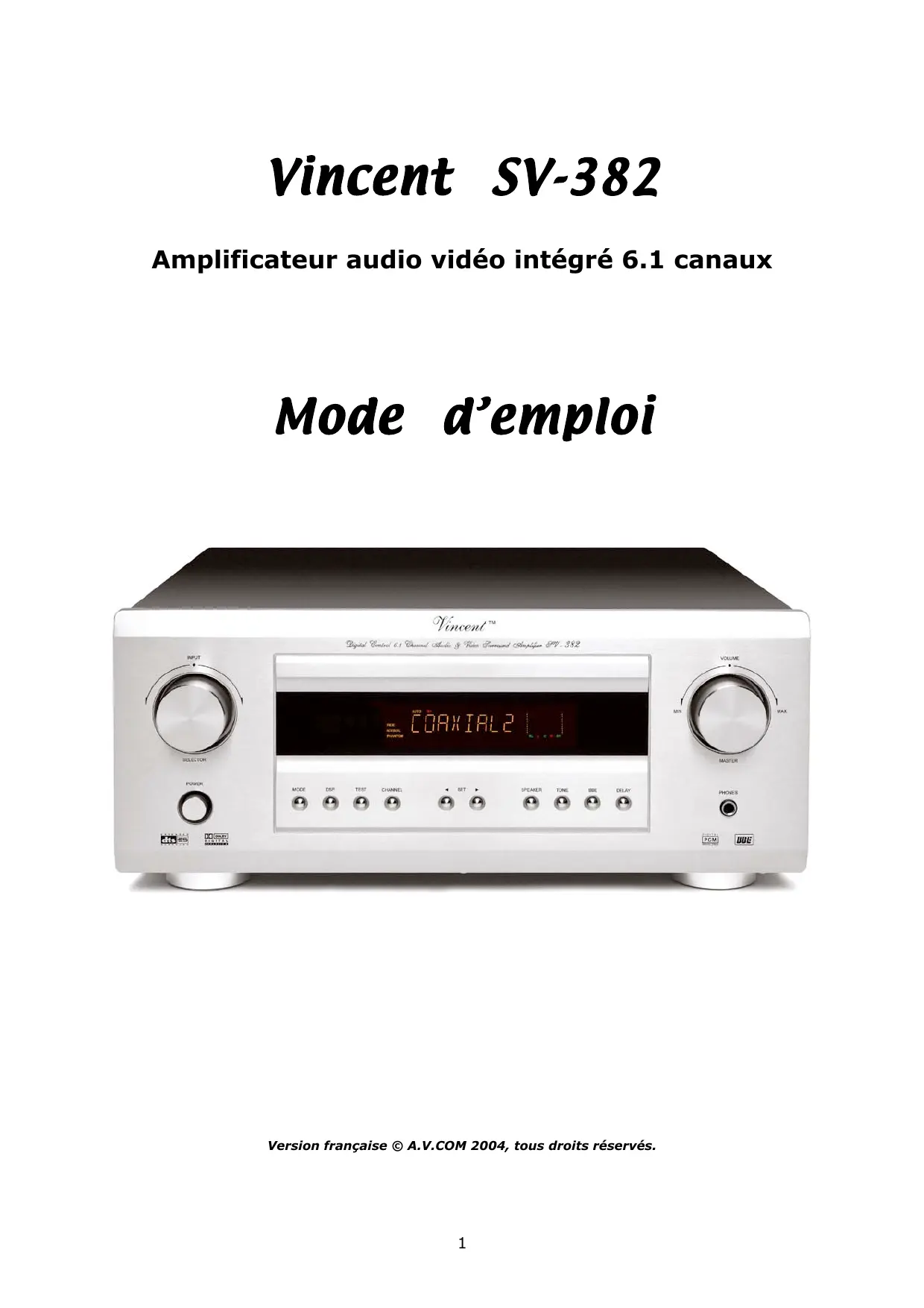

MODE D'EMPLOI SV-382 VINCENT

Amplificateur audio vidéo intégré 6.1 canaux

Mode d'emploi

Version française © A. V. COM 2004, tous droits réservés.

Vincent sv-382

Nous vous félicitons et vous remercions d'avoir acheté un amplificateur intégré home-cinéma Vincent. Avant toute utilisation, nous vous recommandons de lire attentivement ce mode d'emploi afin de profiter pleinement des possibilités et des grandes qualités offertes par ce produit.

Dans les pages qui suivent, vous trouvez une description complète de cet appareil ainsi que les procédures nécessaires à son paramétrage.

Ces procédures décrites en détail obéissent à une certaine logique dont le but est de faciliter les opérations de réglages. Nous vous conseillons de les respecter à la lettre.

Mises en garde :

• Ne pas exposer l'appareil à un degré d'humidité excessif.
• Ne pas utiliser dans un environnement excessivement poussiéreux.
• Ne pas utiliser à proximité d'une source de chaleur importante.
• Ne jamais démonter l'appareil : cela pourrait entraîner un risque d'électrocution et vous ferait perdre définitivement le bénéfice de la garantie constructeur.
• Le constructeur se réserve le droit de modifier ses produits sans préavis.

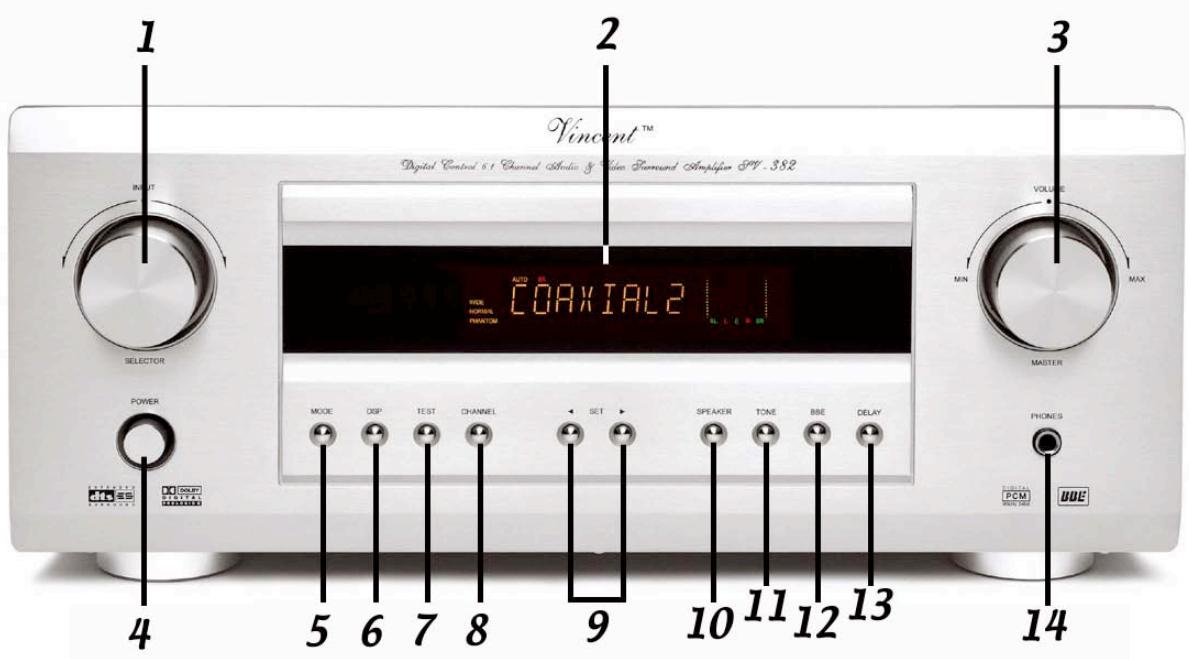

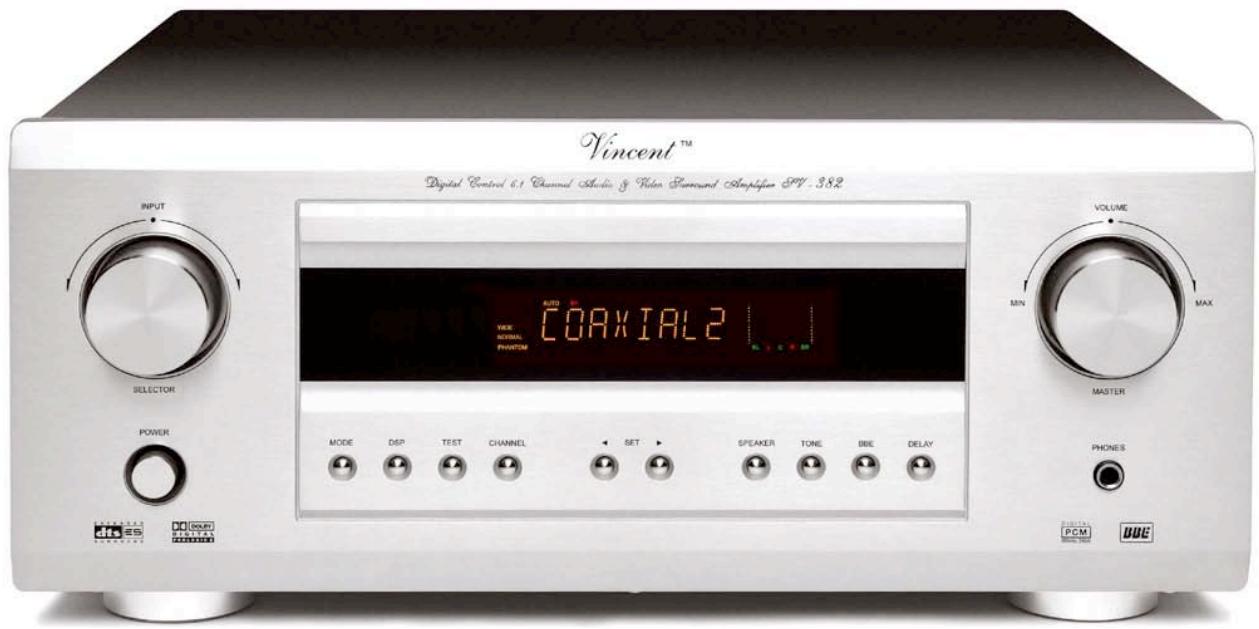

Vincent SV-382: panneau frontal

1: Sélection de source. 2: Afficheur central. 3: Réglage volume. 4: Interrupteur Marche / Arrêt. 5: Touche Mode (Stereo, Stereo élargie, Multicanal, etc.). 6: Touche DSP (processeur d'ambiances sonores). 7: Touche Test (bruit tournant pour régler les niveaux sur les différents canaux). 8: Touche Canal (sélection du canal pour réglage du niveau sonore indépendant). 9: Touches Set (Balance G/D ou réglage du paramètre indiqué dans l'afficheur). 10: Touche Speaker (sélection des voies pour paramétrage «Large», «Small», «No»). 11: Touche Tone (Grave, Aigu, Balance). 12: Touche BBE (Correction du son selon trois modes). 13: Touche Delay (réglage du retard sonore sur certains canaux). 14: Prise casque (Jack 6,35 mm).

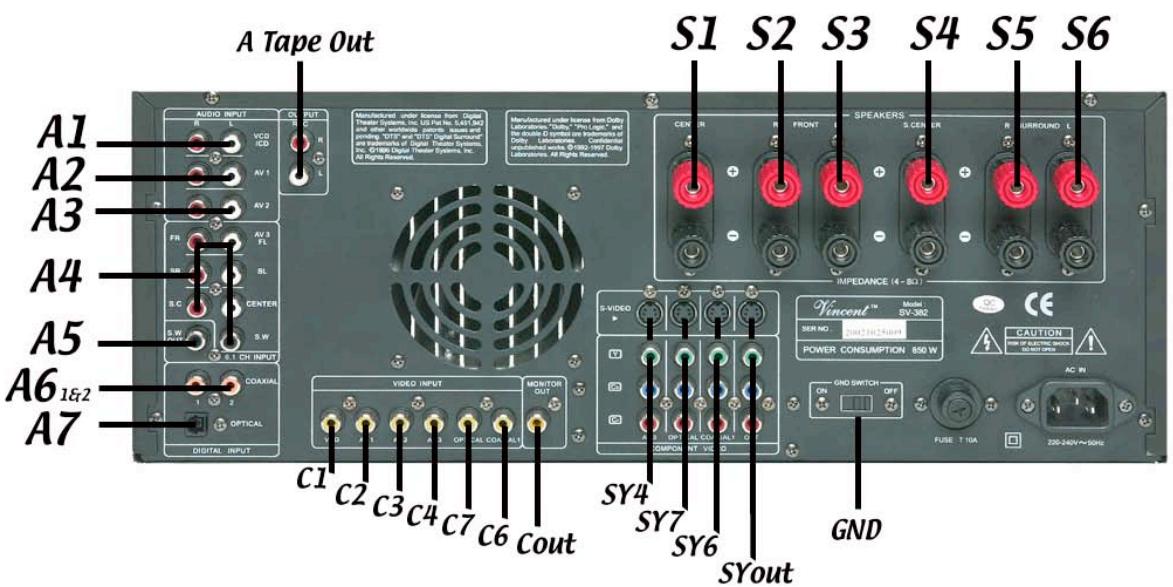

Vincent SV-382: panneau arriere

• S1: Sortie haut-parleur canal central avant.
• S2: Sortie haut-parleur canal avant droit.
• S3: Sortie haut-parleur canal avant gauche.
• S4: Sortie haut-parleur canal central arrêté.
• S5: Sortie haut-parleur canal arrêté droit.
• S6: Sortie haut-parleur canal arrêté gauche.
• A1: Entrée audio analogue VCR/CD.
• A2: Entrée audio analogue AV1.
• A3: Entrée audio analogue AV2. -A4: Entrée audio analogique multicanale directe = AV3.
• A5: Sortie Subwoofer.
• A6 1&2: Entrées audio numériques coaxiales 1&2.
• A7: Entrée audio numérique optique.
• C1 à C7: Entrées video composites associées aux entrées audio (A1 à A7) de mêmes numéros

(C1 est couplée avec A1, C2 avec A2, etc.).

• Cout: Sortie vidéo composite.
• SY4, SY7, SY6 : Entrées video S-Video et YUV associées aux entrées audio de même numéro.
• Sorties video S-Video et YUV.
• GND: Commutateur de mise à la masse du chassis.
• Sortie audio analogue pour magnéto (Tape).

Mise en ROUTE.

. Après avoir relié toutes les enceintes et les sources de votre système au SV-382, la mise en route s'effectue à l'aide de l'interrupteur M/A (Marche/Arrêt) en façade.

. L'appareil ne dispose pas de fonction « veille », il est soit totalement éteint, soit allumé. Son extinction ne peut pas se faire depuis la télécommande : il faut utiliser la touche M/A en façade.

. À l'allumage, le volume se configure automatiquement sur -60 dB mais l'appareil conserve en mémoire la dernière source sélectionnée avant extinction. De même, tous les réglages « mode » et les paramétrages des haut-parleurs du système sont stockés en mémoire.

. Tous les réglages et possibilités de paramétrages de l'appareil peuvent être effectués depuis le panneau frontal ou la télécommande. Pour un repérage plus aisé, les noms des touches sont identiques.

. À la première utilisation, il est nécessaire de paramétrer votre amplificateur en fonction du système d'enceintes que vous utilisez, afin d'exploiter correctement ses possibilités.

NOTE : Lorsqu'il est utilisé avec une source audio numérique, l'appareil détecte automatiquement le type de signal en entrée (PCM 44.1 kHz; Dolby Digital, etc.). Lorsque le type de signal change (passage du menu au film, par exemple), ou après un silence total sur le disque source, l'appareil peut effectuer une recherche automatique de type de signal et produit un silence (muting) de quelques secondes. Ce phénomène tout à fait normal évite les bruits de commutations (clics) dangereux pour les enceintes.

Configuration «pas à pas

Note importante : Les processeurs et amplis intégrés Vincent n'utilisent pas de fonction d'affichage à l'écran OSD (On Screen Display). En effet, tous les réglages s'effectuent facilement, en lisant simplement les indications portées sur l'afficheur central de l'appareil. Il n'est pas nécessaire de brancher et d'allumer un diffuseur d'images pour paramétrer votre processeur ou votre amplificateur intégré Vincent.

Le paramétrage complet d'un ampli ou processeur home-cinéma Vincent nécessite un ordre précis dans les opérations que nous vous décrivons ci-après. Le non-respect de cet ordre peut générer des messages d'erreur (« ERROR ») si l'on tente d'intervenir sur un paramètre de façon aléatoire.

Avant de procéder à tout réglage ou paramétrage de votre SV-382, vous devez le renseigner sur le nombre et le type d'enceintes que vous utilisez.

. Pressez une fois la touche « SPEAKER » (façade ou télécommande). L'afficheur indique « FRONT » suivi de la lecture « S » (Small) ou « L » (Large).

L'indication FRONT signifie que vous avez sélectionné les enceintes principales (avant) du système.

Les touches « SET » permettent de paramétrer les canaux en mode « S » (Small) ou « L » (Large).

• Si vos enceintes sont de taille suffisante pour restituer un bon niveau dans le grave, sélectionnez « L ». Les enceintes fonctionnent de façon « normale » en restituant toute la bande de fréquences.
• Si les enceintes sont de type satellite, sélectionnez « S ». Dans ce cas, un filtrage interne à l'appareil coupe le grave sur les enceintes et le renvoie vers le caisson (sortie « Subwoofer »).

Pressez une nouvelle fois la touche « speaker

L'afficheur indique « Center » suivi de la lettre « S », « L » ou « N » (None).

Vous vous appréciez, ici, à paramétrer la voie centrale avant.

A l'aide des touches « SET », sélectionnez le mode « L », « S » ou « N » (mode « N » si vous ne disposez pas d'enceinte centrale).

Pressez une nouvelle fois la touche « speaker

L'afficheur indique « Rear » (canaux arrêté) suivi de la lecture « S », « L », ou « N ». Même remarque et même procédure de paramétrage que pour la voie centrale avant. On remarque que ce réglage est valable pour les trois enceintes arrêté.

Pressez une nouvelle fois la touche « speaker

L'afficheur indique « Subwoofer » suivi de la lecture « Y » (Yes) ou « N » (No). Sélectionnez « Y » si vous disposez d'un caisson et « N » si votre système n'en dispose pas. On note que si les canaux avant principaux du système sont paramétrés sur « Small », le subwoofer se met automatiquement sur « Y » (Yes).

Paramétrage du mode

En fonction de l'utilisation que vous prévoyez pour votre amplificateur, vous devez sélectionner un mode, Stéréo ou Multicanal. En pressant une ou plusieurs fois la touche « Mode », vous sélectionnez les fonctions « Stéréo » (2 canaux), puis « 3-Stéréo » (stéréo élargie avec voie centrale plus canaux avant G et D), puis « Pro-Logic » (5.1 canaux), puis « Pro-Logic II » (6.1 canaux).

. Les modes disponibles dépendent du paramétrage effectué pour les enceintes. Par exemple, si les enceintes centrale et arrière sont sur « N » (none), seul le mode stéréo est disponible.

. En modes « Pro-Logic » et « Pro-Logic II », l'appareil détecte automatiquement le type de signal et se commute tout seul sur « Dolby Digital » ou « DTS » (sous réserve que le lecteur DVD sorte le bon signal : configurer « Audio out SPDIF/RAW » pour un lecteur Vincent). En cours de lecture de signaux DTS et Dolby Digital, l'action de la touche mode permet de passer en restitution Dolby Digital EX (6.1 canaux) ou DTS ES (6.1).

Réglages des déliés

Les différentes enceintes de votre système ne sont pas forcément à la même distance de votre point d'écoute. Souvent, les voies arrière sont plus proches de vous que les enceintes frontales. De même, la voie centrale avant est souvent un peu plus après vous que les voies gauche et droite. L'idéal, pourtant, est que vous perceviez exactement en même temps le son issu de chaque enceinte. Pour pallier ces écarts de distances, il est nécessaire de retarder le son émis par les enceintes les plus proches de vous.

. En mode Dolby-Pro-Logic, le retard ne peut s'appliquer qu'aux canaux arrêté. Il peut aller de 15 à 30 ms.

. En Dolby Digital ou DTS, un retard peut également s'appliquer à la voie centrale avant, entre 0 et 5 ms (de 0 à 15 ms pour les canaux arrêté).

Calcul du retard à appliquer :

Mesurez la distance entre le point d'écoute et les voies avant, entre le point d'écoute et la centrale puis entre le point d'écoute et les canaux arrêté. Reportez les valeurs sur une feuille et calculez les écarts de distance. Sachant que la vitesse du son est d'environ 340 m/s, une milliseconde (ms) correspond à une compensation de distance de 34 cm (3 ms pour compenser un mètre d'écart).

Exemple : Si les voies avant sont à 3m du point d'écoute et que les canaux arrêt sont à 2m, l'écart en distance vaut 3-2 = 1 mètre. Il faut alors appliquer un retard de 3 ms aux canaux arrêté.

Réglage des niveaux relatifs entre les canaux

. En pressant la touche « canal » une ou plusieurs fois, on accède successivement aux paramétrages de niveaux indépendants pour chaque canal. Lorsque le canal que l'on peut corriger est ainsi sélectionné, il suffit de presser l'une des touches « Set » pour modifier le niveau sonore (après avoir quitté le mode test).

En pressant la touche « test », le processeur génère un bruit rose tournant qui alimente successivement toutes les enceintes et le caisson du système. Ce bruit permet de régler le niveau sur chaque canal en temps réel en pressant les touches « SET + ou SET - » (pour les canaux avant G et D, le réglage intervient sur la balance).

En cours d'utilisation.

En cours d'utilisation de votre appareil, vous pouvez intervenir sur de nombreux paramètres comme le mode (pour passer de multicanal en stéréo, par exemple), le niveau relatif entre les canaux, les délais, etc.

En complément, nous vous fournissons une liste des principales possibilités de l'appareil afin que vous puissiez l'utiliser au maximum de son potentiel.

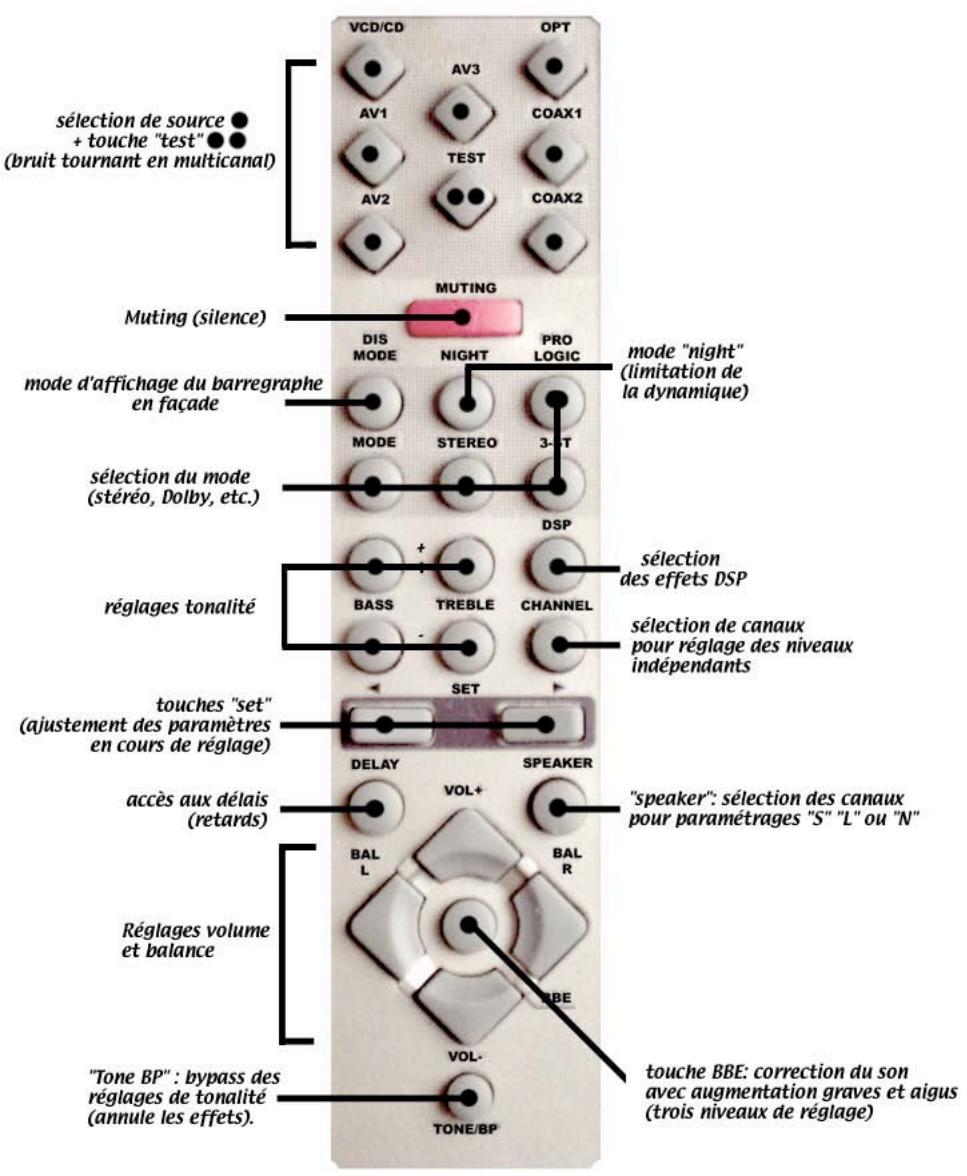

. Bouton « DSP » : active la fonction DSP qui simule des environnements ou ambiances sonores (huit modes : Live, Hall, Pops, Simu, Disco, Class, Matrix, Rock).

. Boutons « Tone » : correction de tonalités grave et aigüe.

. Bouton « Tone/BP » : Bypass de la fonction « tone ». Coupe l'effet des correcteurs de tonalité pour une restitution linéaire. Presser la touche une nouvelle fois pour réactiver les correcteurs.

. Bouton « DIS MODE » : Dans l'afficheur central, chaque canal est accompagné d'un petit barregraphe (vu-mètre à diodes) qui s'active au rythme des informations sonores. La touche « Dis Mode » permet de sélectionner le mode d'affichage de ces barregraphes (trois modes : Level 1, Level 2, Level 3).

. Bouton « Night » : Diminution de la dynamique pour ne pas perturber le voisinage lors d'écoutes tardives. L'intelligibilité des dialogues est conservée mais les impacts violents sont moins marqués. ATTENTION : La source doit être spécifiquement encodée pour que ce mode soit accessible.

. Bouton « BBE » : Sélection des trois modes « BBE » de correction de la réponse en fréquence (BBE Mode 1, Mode 2 et Mode 3). La correction BBE modifie la réponse dans le grave et dans l'aigu dans des proportions variables (suivant le mode). Le son est plus clair, plus dynamique, plus « puissant »

Vincent sv-382

. Type : intégré audio video 6.1 canaux.. Alimentation : Transformateur toroïdal blindé 750 VA. Capacité totale de filtrage : 40.000 μF.. Transistors utilisés : 2SA1386 / 2SC3519 (6 paires).. Entrées audio numériques : 2 coax, 1 optique.. Entrées audio analogiques : 4 stéreo Cinch. Une 6.1 Cinch. Sorties audio : 1 Tape stéreo reproduction.. Entrées video : 4 composites, 3 S-Video, 3 YUV. Sorties video : 1 composite, 1 S-Video, 1 YUV.. Formats : Dolby Digital, Digital EX, Pro-Logic I et II, DTS, DTS-ES.

. Puissance : 6 x 100 W / 8Ω - 6 x 150 W / 4 Ω.. Rapport S/B : > 90 dB.. Distorsion harmonique : < 0,02 %.. Bande Passante : 20 Hz - 20 kHz.. Sensibilité entrée : 300 mV.. Impédance entrée : 47 kΩ.. Consommation : 850 W.

. Dimensions (L x H x P) : 430 x 185 x 460 mm.. Poids : 19 kg.
