MODE D'EMPLOI SV-234 VINCENT

Sicherheitshinweise Weitere Hinweise Lieferumfang Beschreibung des Gerätes Fernbedienung Installation Bedienung des Gerätes Weitere Tipps Fehlersuche Technische Daten Lexikon/Wissenswertes Dear Customer, we thank you for the confidence you prove in purchasing our product. lt will match your high demands towards sound and manufacturing quality. Though it is understandable that you want to plug and play this product instantaneously, we encourage you to read this manual carefully before installation. H will help you in handling and operating this machine in your system and obtaining the best possible performance, even if it was installed by your dealer. Please follow the security precautions, though some of those things may seem obvious In the appendix to this manual you will find a glossary explaining some established technical terms. IF there are open questions your audio specialist dealer will help you. He also represents your contact person in case of needed warranty service or repairs after the warranty period and is interested to hear from your experiences with Vincent products. We wish you plenty of joy with your / our product, your Vincent-Team Security precautions User Information included in delivery Description of the device Remote control Installation Operating the appliance Tips Troubleshooting Technical Specifications Glossary Cher client, nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication. Même si l'on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. || vous aidera à manier et uti- liser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par votre revendeur. Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes. Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part. Nous vous souhaitons beaucoup de plaisir avec notre / votre produit. Votre équipe Vincent Consignes de sécurité Informations complémentaires Contenu de la livraison Description de l'appareil Télécommande Installation Utilisation de l'appareil Conseils Dépannage Caractéristiques techniques Lexique 2 Vincent Véncent 8

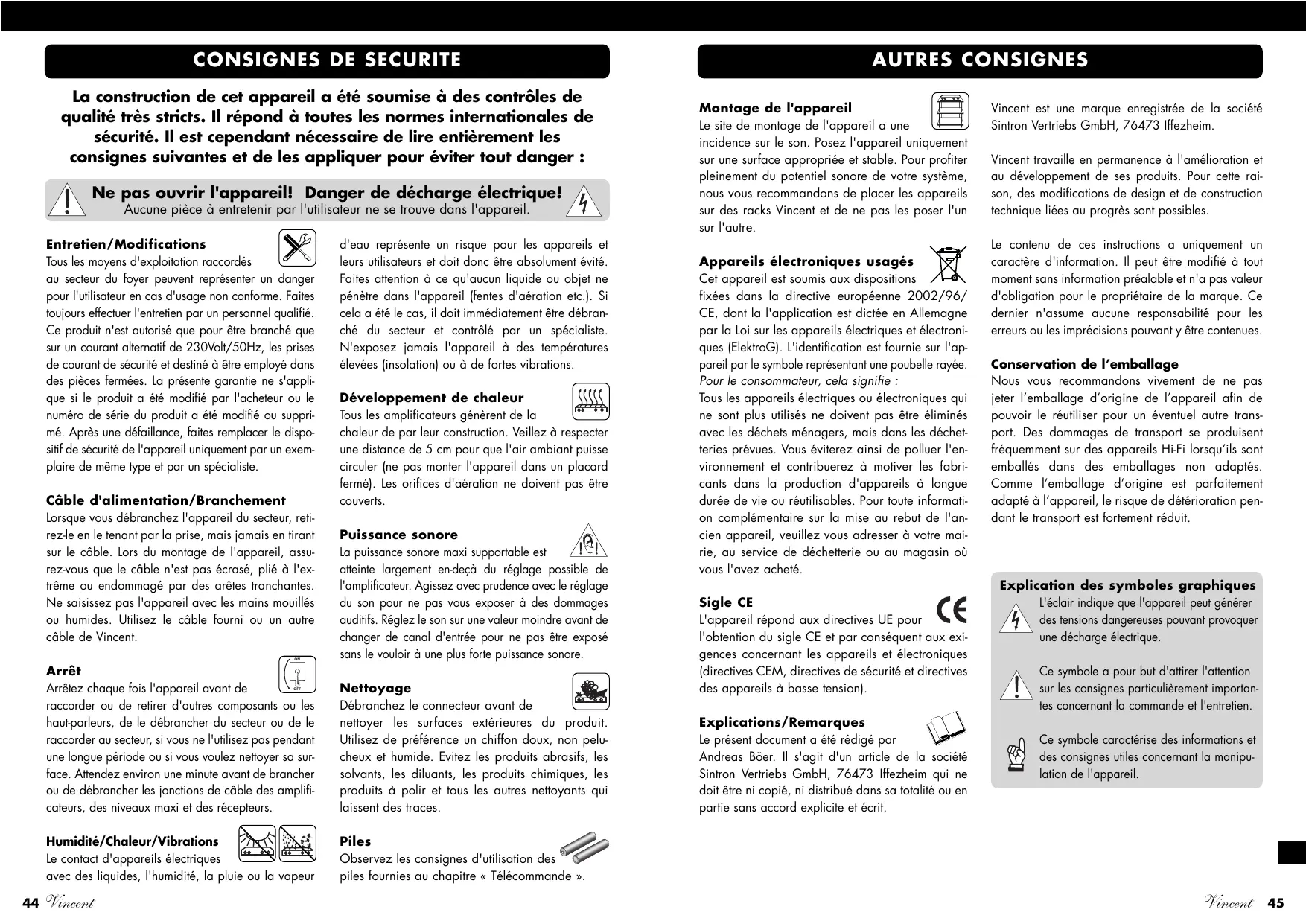

La construction de cet appareil a été soumise à des contrôles de qualité très st sécurité. Il est cependant nécessaire de li ts. Il répond à toutes les normes internationales de entièrement les consignes suivantes et de les appliquer pour éviter tout danger : Entretien/Modifications Tous les moyens d'exploitation raccordés au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/5OHz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'appli- que si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou suppri- mé. Après une défaillance, faites remplacer le dispo- sitif de sécurité de l'appareil uniquement par un exem- plaire de même type et par un spécialiste. Câble d'alimentation/Branchement Lorsque vous débranchez l'appareil du secteur, reti- rez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assu- rezvous que le câble n'est pas écrasé, plié à l'ex- trême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le câble fourni ou un autre câble de Vincent. Arrêt Arrêtez chaque fois l'appareil avant de raccorder ou de retirer d'autres composants ou les hautparleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez neftoyer sa sur- face. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplif- cateurs, des niveaux maxi et des récepteurs. Humidité/Chaleur/Vibrations Le contact d'appareils électriques — avec des liquides, l'humidité, la pluie ou la vapeur 44 Vincent Ne pas ouvrir l'appareil! Danger de décharge électrique! Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil. d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénètre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débran- ché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées [insolation] ou à de fortes vibrations. Développement de chaleur Tous les amplificateurs génèrent de la chaleur de par leur construction. Veillez à respecter une distance de 5 cm pour que l'air ambiant puisse circuler {ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts. Puissance sonore À\ La puissance sonore maxi supportable est /1EI\ aïteinte largement endecà du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le vouloir à une plus forte puissance sonore Nettoyage Débranchez le connecteur avant de nettoyer les surfaces extérieures du produit Uïllisez de préférence un chiffon doux, non pelu- cheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces. Piles 22 Observez les consignes d'utilisation des ° piles fournies au chapitre « Télécommande » AUTRES CONSIGNES Montage de l'appareil Le site de montage de l'appareil a une incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre. Appareils électroniques usagés ST Cet appareil est soumis aux dispositions fixées dans la directive européenne 2002/96/ CE, dont la l'application est dictée en Allemagne par la Loi sur les appareils électriques et électroni- ques [ElektroG]. L'identification est fournie sur l'ap- pareil par le symbole représentant une poubelle rayée Pour le consommateur, cela signifie : Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchet. feries prévues. Vous éviterez ainsi de polluer l'en- vironnement et contribuerez à motiver les fabri- cants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute informati- on complémentaire sur la mise au rebut de l'an- cien appareil, veuillez vous adresser à votre mai- rie, au service de déchetierie ou au magasin où vous l'avez acheté. Sigle CE C € L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exi- gences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension] Explications/Remarques Se) Le présent document a été rédigé par Andreas Bôer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 lffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit. Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 lfezheim Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette rai- son, des modifications de design et de construction technique liées au progrès sont possibles. Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues. Conservation de l'emballage Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre trans- port. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de di dant le transport est fortement réduit. Explication des symboles graphiques L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer ‘7 une décharge électrique. Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importan- tes concernant la commande et l'entretien. des consignes utiles concernant la manipu- a Ce symbole caractérise des informations et lation de l'appareil. Vincent 45

Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil : + 1 télécommande VRC-1 + 2 piles de type AAA (LR3) + 1 câble de distribution + le présent manuel

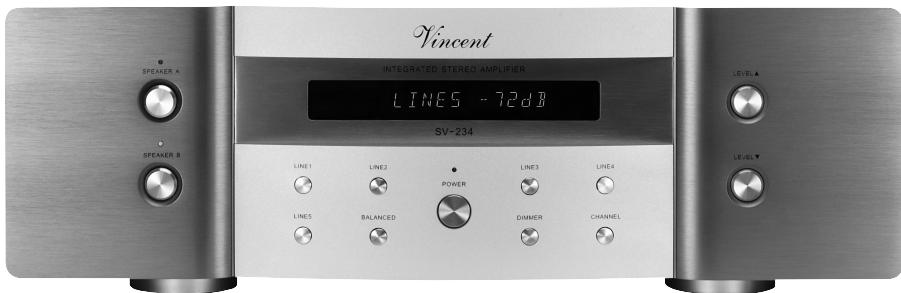

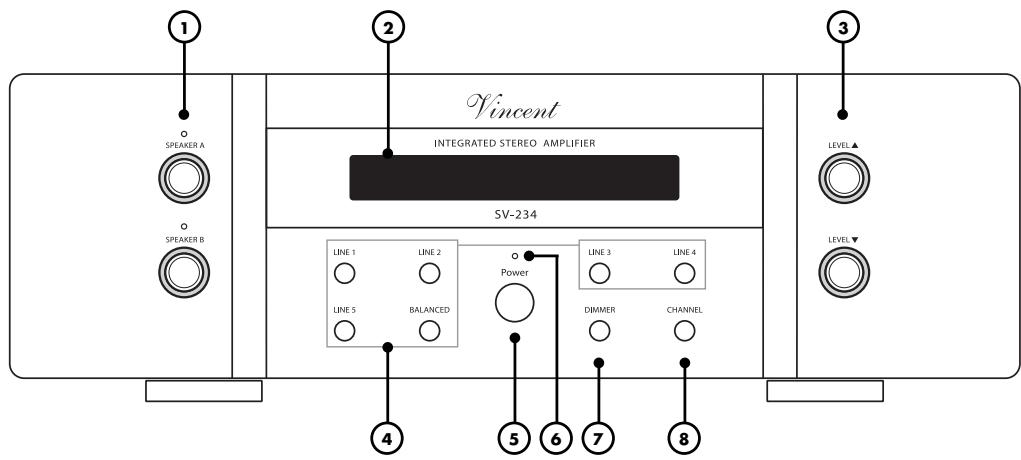

DESCRIPTION DE L'APPAREIL

Bien que le développement aille constamment dans le sens de formats de son numérique et de systèmes audio-vidéo multicanaux, les installations stéréo de qualité supérieure continuent d'être très appréciées. Beaucoup reculent devant l'installati- on de systèmes multicanaux onéreux et préfèrent apprécier les films DVD en stéréo. Certains audio- philes ne souhaitent pas passer aux systèmes ambiophoniques, parce que les sources High-End- Stereo ne peuvent pas déployer tout leur potentiel sonore avec certains systèmes surround. Celui qui souhaite concilier les deux mondes - Surround et Premium-Stereo +, ne pourra généralement pas évi- ter de s'équiper de deux amplificateurs ou récep- teurs séparés, car de nombreux systèmes multica- naux misent plutôt sur la fonctionnalité que sur la qualité sans compromis du son de tous les canaux sonores. Si les haut-parleurs stéréo existants, le plus souvent de qualité supérieure, doivent aussi servir de hautparleurs frontaux {pour éviter une paire supplémentaire de haut-parleurs frontaux}, les deux installations devront être couplées. Dans de nombreux cas, ceci ne sera pas possible. Seulement si on dispose d'un amplificateur stéréo, en utilisant une des ses entrées uniquement comme amplificateur de puissance et sans régla- ge de volume pour cette entrée, ce système stéréo peut être utilisé de façon satisfaisante comme par- tie de l'installation surround 46 Vincent L'appareil SV:234 est l'amplificateur stéréo le plus polyvalent du programme Vincent. Il peut en même temps, servir d'amplificateur aux sources stéréo de qualité supérieure et par un simple appui sur un bouton, devenir un ampli stéréo de puissance {par exemple pour les hautparleurs frontaux d'un système de home cinéma]. Une de ses particularités est la possibilité de raccorde- ment d'une source stéréo avec des sorties symétri- ques (XLR). Bien entendu, la qualité de finition la plus élevée et un excellent rapport prix perfor- mance vont de soi. Cet amplificateur est un partenaire idéal pour lec- teurs de DVD, lecteurs de CD, de tuners, d'ampli- ficateurs de casque d'écoute et de haut-parleurs de Vincent. Il peut aussi être intégré dans une installation multicanal de Vincent, basée sur un préamplificateur ou un amplificateur de décodeur ou un amplificateur AV. Dans ce but, il supporte la fonction de commande de mise sous tension {Power Control". Adapté aux meubles HiFi et aux câbles de hautparleurs du programme, on peut construire un système parfaitement harmo- nieux. FACADE AVANT tncent O O O O : = Os à

ou de coupure des deux paires de haut-parleurs Avec des haut-parleurs appropriés, on peut aussi utiliser simultanément une deuxième paire de haut-parleurs. Avec ces touches, on peut commuter ou couper séparément chacune des deux paires de haut-parleurs (désignées par À et B]. Chacune des LED située au-dessus de la touche, indique la paire de haut-parleurs activée. Affichage En mode normal, affiche le nom du canal d'entrée sélectionné, le réglage du volume et l'état de fonctionnement (sourdine]. Les valeurs correspondantes sont affichées, pendant que l'on procède aux réglages (BALANCE, GAIN) LEVELA /V: touches de volume Ces touches servent au réglage du volume total du système, c'estä-dire le volume des haut-parleurs et le signal de sortie du préampli stéréo "PRE OUTPUT". Seulement pour l'en trée "NES", le réglage de volume est sans effet.

AINE1“ … ,LINE5“ et "BALANCE touches de sélection d'entrées Servent à sélectionner les différentes sources d'entrées raccordées à l'amplificateur fo}11)(12) POWER: commutateur secteur Sert à mettre l'appareil en MARCHE ou à l'ARRET. Respectez les instructions de la com- mande de mise sous tension (POWER CON- TROI) des paragraphes "Installation" et “Utilisation de l'appareil" LED pour la coupure de l'affichage S'allume, pendant que l'affichage est éteint par la fonction "DIMMER" (7), afin que cet état ne soit pas confondu avec l'état ARRET de l'appareil DIMMER: luminosité de l'affichage Sert à réduire la luminosité de l'affichage [2] à deux niveaux ou à l'éteindre CHANNEL: balance du volume Sert à régler la "BALANCE" (différence de volume entre les canaux gauche/droit) en utilisant les touches "LEVEL" (3){19). Vincent 47

des haut-parleurs Douilles de sortie avec serrage à vis pour le raccordement d'une ou de deux paires de haut-parleurs. On peut utiliser des câbles de haut-parleurs avec fiches banane de 4 mm. Respectez les instructions du chapitre "Installation" dans le cas où deux paires de haut-parleurs doivent être raccordées.

10. INPUT ("LINE 1". "LINE 4") :

raccordement d'appareils source stéréo avec sortie de haut niveau Quatre bornes d'entrée stéréo RCA pour appareils source avec sortie son stéréo analogique de haut niveau

11. MAIN INPUT ("LINE 5") : entrée ampli

de puissance … Raccordement d'un préam- plificateur stéréo ou d'un appareil source avec sortie préamplificateur. Veuillez noter qu'aucu- ne sortie de haut niveau d'une source stéréo ne doit être raccordée sur "LINE 5". L'entrée ne doit pas non plus être raccordée à la sortie voisine du préamplificateur "PRE OUTPUT" (14)

12. INPUT "BALANCED" : entrée XLR

Borne d'entrée pour un appareil source stéréo avec borne de raccordement symétrique [XLR] 48 Vincent

13. REC OUTPUT : sortie pour

enregistrement Sert à raccorder, si souhaité, par exemple un appareil d'enregistrement. Le signal stéréo de cette sortie, est identique à celui du signal de sortie de la source actuellement sélectionnée à l'une des bornes "LINE 1".."LINE 4" Les signaux des appareils raccordés à "LINE 5" et "BALANCED" ne sont pas amenés jusqu'à la sortie pour enregistrement. PRE OUTPUT : sortie de préampl cateur Si une des entrées "LINE 1". "LINE 4" {10} ou l'entrée "BALANCED" [12] est sélection- née, cette sortie peut transmettre le signal son stéréo préamplifié de la source actuellement sélectionée à deux canaux de puissance supplé- mentaires ou à un Subwoofer actif. La sortie ne doit pas être raccordée à l'entrée de puissance voisine "LINE 5 MAIN INPUT" [11] ou à l'entrée de haut niveau d'un autre appareil. POWER CONTROL (12V) Les signaux de commande de mise sous tension (Trigger) sont reçus et envoyés via ces douilles jack (3,5 mm) Prise secteur avec porte-fusible Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boîtier en plastique en dessous de la prise secteur contient le fusible de l'appareil Respectez les consignes de sécurité à ce sujet. Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se trouver entre la télécommande et l'appareil. La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée. Veillez à ne pas orienter obliquement la télécom- mande vers l'appareil, car au-delà d'un angle de +30° par rapport à l'axe central, l'appareil peut éventuellement réagir moins bien aux instructions de commande. Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue. PILES Utilisation des piles L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion. Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles. N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles. Retirez les piles si vous n'utilisez pas la télécom- mande pour une durée prolongée Les piles ne doivent en aucun cas être court-circui- tées, démontées ou chauffées. Eliminez les piles usagées conformément aux dis- positions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères. Utilisez exclusivement des piles rondes AAA (LR3). Remplacement/Insertion des piles a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis ! b] Retirez éventuellement les piles usagées et insé- rez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles. n O) T7" c) Remettez le couvercle du compartiment et fermez le compartiment des piles. Vincent 49

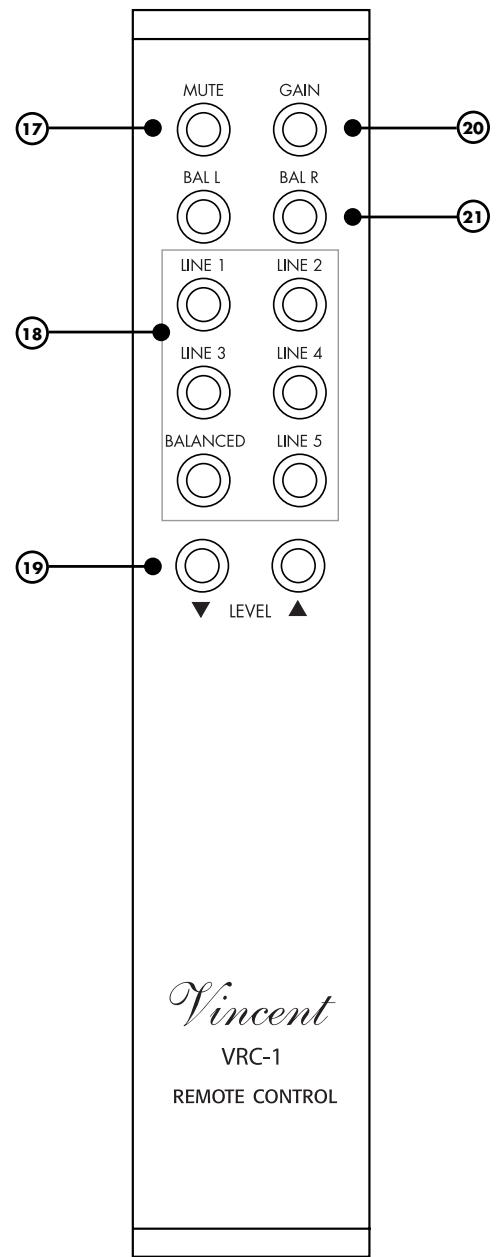

17. MUTE : touche de mise en sourdine

Coupe les signaux de sortie des bornes de serrage de haut-parleurs (9), de la sortie du préamplificateur "PRE OUTPUT" (14] et de la sortie pour enregistrement "REC OUTPUT" (13) La mise en sourdine ne peut pas être activée quand l'entrée "LINE 5 MAIN INPUT" (11) est sélectionnée.

18. Touches de sélection d'entrées

Servent à la sélection de l'appareil source raccordé, dont on veut écouter la reproduction

19. LEVEL À et LEVEL Y: touches de volume

Servent à modifier le réglage du volume de l'amplificateur des hautparleurs (9) et de la sortie du préamplificateur (PRE OUTPUT [14]) Le réglage n'a pas d'influence sur le volume, quand l'entrée "LINE 5 MAIN INPUT" est sélec- tionnée.

20. GAIN : atténuation -8dB des signaux

des sorties de haut-parleurs et de la sortie du préamplificateur Après activation de cette fonction, les signaux de sortie de l'amplificateur de puissance et des hautparleurs sont atténués de "-08dB" et le niveau des hautparleurs raccordés abaissé Ne devrait être activé, que si pour des valeurs basses de volume, le volume est déjà très élevé.

21. BAL Let BAL R : touches pour diffé-

rences de niveau de volume entre canal gauche/droit Si vous le souhaitez, vous pouvez régler la différence de niveau du volume entre le canal gauche et le canal droit. Ceci n'est pas possi- ble, pour la source raccordée à l'entrée "LINES MAIN INPUT" 50 Vévcent

Réalisez les raccordements de câbles dans l'ordre préconisé ci-dessous. Raccordez d'abord le cordon sec- teur à l'appareil, puis branchezle à la prise du secteur. Il faut dans tous les cas, raccorder deux haut-par- leurs, un ou plusieurs appareils source ainsi que le cordon secteur. Les câbles pour la commande de mise sous tension, de l'appareil d'enregistrement ou pour une autre amplification de puissance stéréo ne doivent être raccordés que s'ils sont nécessaires.

MN VEUILLEZ TENIR COMPTE DES INSTRUCTIONS

/ SUIVANTES LORS DE L'INSTALLATION : Pas de néces: ampli de puissance L'entrée "LINE 5 MAIN IN" {11} ne doit pas être rac- cordée avec la sortie voisine de préamplification "PRE OUTPUT" (14). Le préamplificateur est relié de façon interne avec l'amplificateur de puissance. Il n'est pas possible, en utilisant ces prises, de relier un appareil entre préamplificateur et amplificateur de puissance intégrés (circuit à effets, boucle à effets]! de liaison préampli, Dépose du capot de protection Avant la première installation, retirez les capuchons de protection des

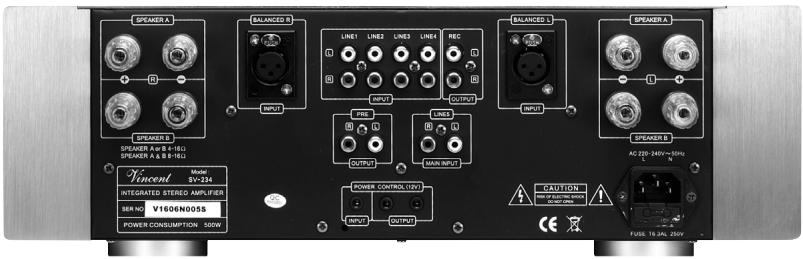

Louer connecteurs à utiliser, situés sur la façade arrière de l'appareil. Prises RCA Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation! Veillez à ne pas intervertir les entrées analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une détérioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi, il ne faut jamais changer les raccordements lorsque les appareils sont sous tension | Fiches de raccordements Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des para- sites, des défaillances et des dysfonctionnements. TXT (De - Faux - - Correctement - Prise de haut-parleur Nous vous recommandons d'utiliser des câbles de hautparleurs confectionnés, au lieu de connecter directement le conducteur intérieur [toron] du câble. Les fiches banane ou les cosses de câble offrent une plus grande sécurité contre les courts-cireuits ou l'en- dommagement des haut parleurs ou de l’amplificateur. Assurez-vous que les fils des haut-parleurs dénudés ne puissent entrer en contact entre eux ou toucher le métal du dos de l'appareil Veillez au branchement correct des fils de haut-par- leurs positif et négatif. Un branchement interverti se fait remarquer par une baisse de qualité du son Utilisez uniquement des haut-parleurs d'une impé- dance minimale de 40. Câbles de liaison Pour exploiter au mieux le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de quali- té supérieure, par exemple des câbles Vincent Utilisez de préférence des câbles audio blindés. Votre revendeur se fera un plaisir de vous conseil- E ler à ce sujet. Vincent 54

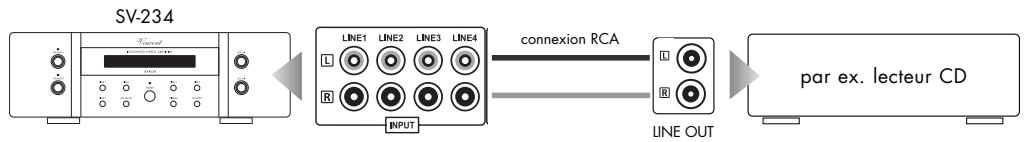

Raccordez les sorties de ces appareils source avec les entrées "LINE 1" .… "LINE 4" (10) de l'amplifica- teur. La plupart des bornes de sortie sont désignées par "LINE OUT", "AUDIO OUT" ou "FRONT OUT" Vous trouverez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi. Pour uïiliser une platine tourne disque, il vous faut utiliser un préamplificateur phono soi-disant fs) correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne dis- que et l'une des entrées du niveau supérieur. Certains modèles d'platine tourne disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouverez des informations com- plémentaires dans les instructions de service de cet appareil. Souvent, avec l'aide d'adaptateurs, on pourra utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches [fiche DIN, fiche à Jack}. l'est possible de raccorder jusqu'à quatre sources stéréo avec les sorties haut niveau RCA. En ce qui con- cerne les entrées son correspondantes "LINE 1". "LINE 4" il s'agit d'entrées haut niveau de qualité élec- trique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation SV234 DE ue ue mu] connexion RCA oo: par ex. lecteur CD LINE OUT

RACCORDEMENT D'UN APPAREIL SOURCE

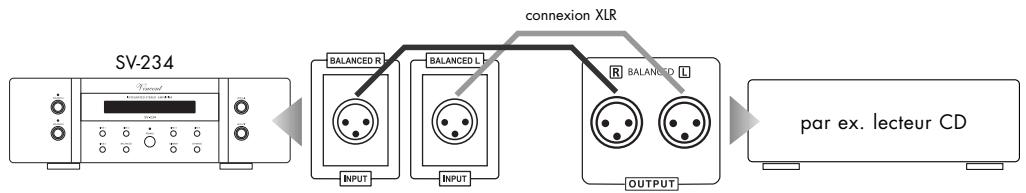

L'entrée "BALANCED" (] ne peut être raccordée qu'avec un appareil, qui possède aussi une telle sortie symétrique. Vous la reconnaîtrez à la forme des prises nommées XLR. Laissez cette entrée libre, si aucu- ne de vos sources audio n'utilise ce type de connexion. Parfois des appareils source audio possèdent aussi les deux types de raccordement. connexion XLR SV234 par ex. lecteur CD 52 Vévcent

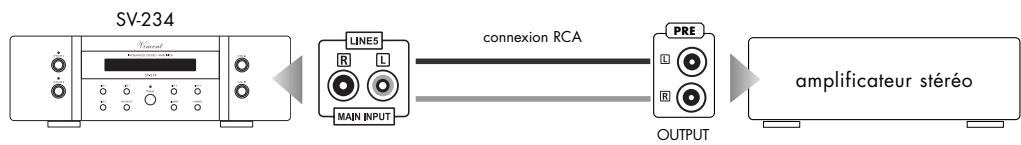

RACCORDEMENT D'UN PREAMPLIFICATEUR STEREO OU

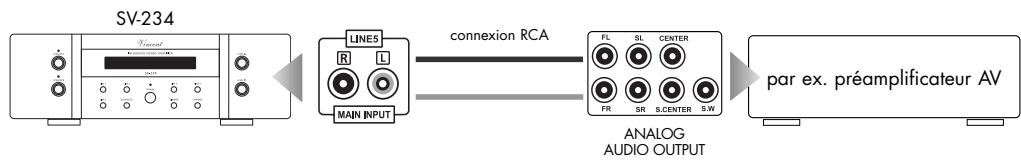

Cet amplificateur intégré est équipé d’une entrée ("LINE 5"), dont le signal contourne le préamplificateur (appelée entrée "unity gain"). Ceci permet de relier celui-ci avec la sortie de préamplificateur d'un autre appareil ou les sorties de préamplificateur pour les canaux frontaux d'un système de home cinéma (récep- teur AV ou préampli AV). Le préamplificateur raccordé prend alors en charge le réglage du volume ainsi que la fonction BALANCE et la mise en sourdine (MUTE) connexion RCA.

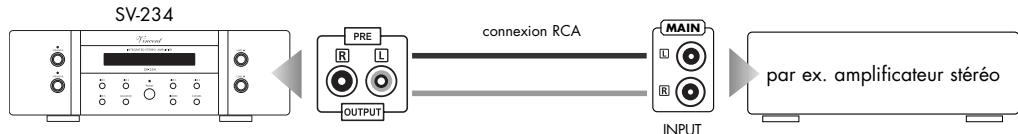

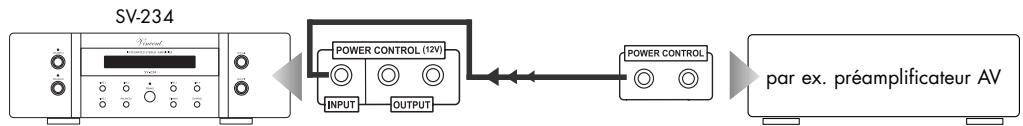

OUTPUT amplificateur stéréo connexion RCA ©CO |pl j OO | par ex. préamplificateur AV ANALOG — — AUDIO OUTRUT Si l'entrée "LINE 5" est sélectionnée, l'amplificateur SV:234 se comporte comme un étage de sortie stéréo. Si l’amplificateur SV-234 utilisé comme étage de sortie, doit être automatiquement mis à l'arrêt en même temps que le préamplificateur, les liaisons par câbles décrites ci-dessous doivent être effectuées correctement pour la commande de mise sous tension Laissez l'entrée "LINE 5" libre, si vous ne voulez pas utiliser l'amplificateur SV:234 comme étage de sortie. LIAISONS CABLEES POUR LA COMMANDE DE MISE SOUS TENSION (POWER CONTROL) De nombreux systèmes AV se composent de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l’un après l'autre à chaque utilisation, certains fabricants ont équipé les appa- reils avec un circuit appelé "TRIGGER", ou aussi "Power Control" ou encore "Commande de mise sous tension". Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les ampli- ficateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction "POWER CON- TROL" a pour effet, de mettre en marche ou d'arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des appareils raccordés au système {en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm {mono}. Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles. _ Vincent 53

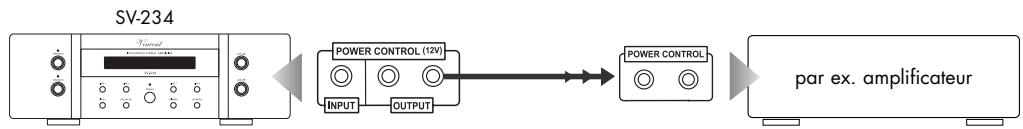

Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renon- cer aux liaisons câblées décrites dans ce paragraphe L'appareil SV:234 possède une prise d'entrée et deux prises de sortie pour la commande de mise sous tension. Il peut ainsi, aussi bien générer et émettre le signal de mise sous tension pour d'autres compo- sants d'une installation stéréo, que réagir au signal de mise sous tension d’un autre appareil. Les deux cas sont décrits dans ce qui suit. (1) L'ensemble du système doit être mis en marche et arrêté à partir de l’amplificateur SV-234 Dans ce cas, l'entrée du "POWER CONTROL"(15] doit rester libre. Deux appareils qui doivent recevoir le signal de mise sous tension, peuvent être directement raccordés aux deux sorties du "POWER CON- TROL" (15). S'il y a plus de deux appareils raccordés, qui doivent être commandés, il sera nécessaire, de faire passer la liaison de commande entre le préamplificateur et les autres appareils à commander, via les deux appareils qui sont raccordés directement. Pour ce faire, ont pourra utiliser sur la plupart des appareils une des deux prises "POWER CONTROL" comme entrée du signal et l'autre comme sortie du signal. De cette façon, un nombre théoriquement infini d'appareils peut être alimenté avec les impulsions de commande. Cette méthode, consistant à mettre en circuit les entrées et les sorties des appareils et de les enchaîner ainsi, est aussi appelée "daisy chaining". par ex. amplificateur Cm jo LES 2erre 4(0l0 9 (o e)] (2) L'amplificateur SV-234 doit réagir au signal de mise sous tension Si par exemple, les sorties de préamplificateur d'un récepteur AV, d'un préampli AV ou d'un amplifica- teur AV sont reliées à l'entrée "LINES MAIN INPUT" [11] et que cet appareil peut émettre un signal de mise sous tension du "POWER CONTROL" et que l'amplificateur SV-234 doit se mettre en marche et s'ar- rêter en synchronisation avec cet appareil, une sortie désignée "POWER CONTROL OUTPUT" ou "TRIG- GER OUTPUT" de cet appareil doit être reliée avec l'entrée du signal de mise sous tension du SV:234 (15). D'autres sorties Trigger des composants AV et les deux sorties de "POWER CONTROL" du SV.234 peuvent alors être reliées à d'autres appareils. to o| | par ex. préamplificateur AV 54 Vévcent De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf \ préamplificateur ou amplificateur intigré}, possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux. Les connecteurs "POWER CONTROL" des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux | Un seul préamplificateur ou un seul amplificateur intigré peut être raccordé via une liaison "POWER CONTROL" directement ou indirectement à tous les autres appareils !

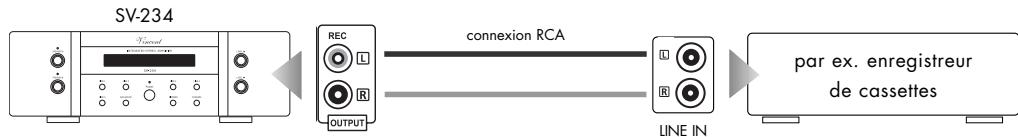

RACCORDEMENT D'UN APPAREIL D'ENREGISTREMENT

Vous pouvez raccorder aux prises « REC OUTPUT » [13) de la zone de raccordements à l'arrière de l'ap- pareil, si vous le souhaitez, un appareil d'enregistrement (par ex. un enregistreur de CD, de cassettes ou similaire) ou un autre appareil, qui doit recevoir le niveau de sortie stéréo {niveau sonore de ligne], non modifié, fixement réglé du son de la source de signal sélectionnée au préamplificateur. Le niveau de sor- tie est indépendant du réglage du volume, mais réagit à la mise en sourdine [15] SV234 connexion RCA par ex. enregistreur ( de cassettes UNE IN Reliez pour cela cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN »} de l'appareil d'enregistrement Veuillez noter, que certains appareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appareils d'enregistrement ont plutôt une impédance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recom- mandons, de ne maintenir le raccordement aux prises "REC", que pendant la durée de l'enregistrement. RACCORDEMENT DE DEUX CANAUX D’ETAGE DE SORTIE SUPPLEMENTAIRES Les fiches « PRE OUTPUT » (14) ne sont nécessaires que si voulez utiliser un amplificateur de puissance stéréo ou deux amplificateurs mono pour l'alimentation de deux haut-parleurs supplémentaires. Cela peut s'avérer utile si deux haut-parleurs supplémentaires sont utilisés, par exemple dans une autre pièce, pour la reproduction de la musique stéréo. Ces haut-parleurs sont branchés aux sorties des amplificateurs sup- plémentaires finals. Les prises de sorties "PRE OUTPUT" (14) de l'amplificateur sont raccordées avec les prises d'entrée de l'éta- ge ou des étages de sortie, qui sont généralement désignées par "INPUT", "POWER AMP IN ou "MAIN INPUT". SV234 connexion RCA CU) par ex. amplificateur stéréo E Vincent 55

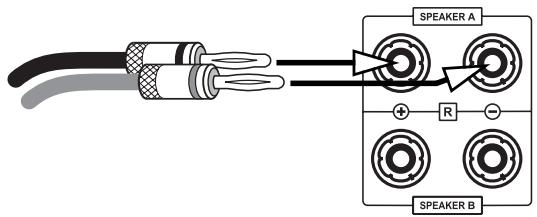

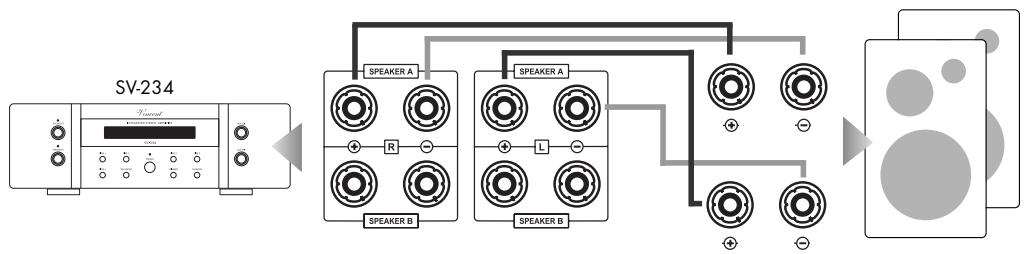

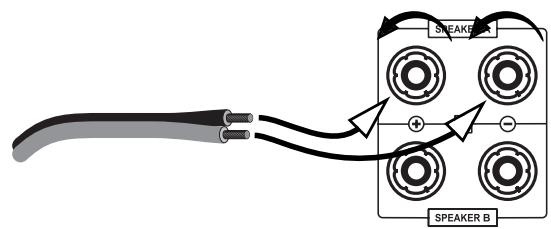

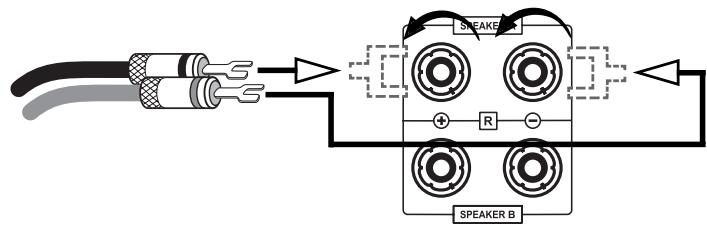

On peut raccorder à l'amplificateur SV.234, une paire de haut-parleurs [A] ou aussi deux paires de haut: parleurs (A+B]. Les deux sorties reçoivent le même signal stéréo. Pour chaque haut-parleur vous trouver- ez sur l'appareil deux bornes de serrage [positive + et négative +), auxquelles vous pouvez raccorder une extrémité d’un câble de haut-parleur. Sur chaque paire de bornes de serrage vous trouverez une désigna- tion [R ou L}, qui indique de quel côté [droit ou gauche] correspond la paire de bornes. Les mêmes bor- nes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité [+ ou -. Sur ces bornes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois être reliées entre elles par le câble de haut-parleur : la borne désignée "+" de l'amplificateur doit être reliée à la borne désignée "+" du hautparleur. Le sché- ma montre les raccordements pour l’utilisation d'une paire de haut-parleurs. Si une deuxième paire de haut-parleurs doit être raccordée, il faudra relier de la même façon les bornes de la rangée inférieure ("8") avec les haut-parleurs supplémentaires. SV234 Si chaque hautparleur est relié tout à fait normalement à un câble à deux conducteurs, dans le cas de haut: parleurs avec double borne de raccordement [quatre bornes de serrage) il faudra mettre en place un pon- tage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts mor- ceaux de câbles), entre les deux bornes de même polarité (par exemple les bornes désignées par "+"}. La borne marquée de "+" et "R' de l'amplificateur doit être reliée à l'une des bornes marquées "+", borne pontée du haut-parleur droit. La borne marquée de "-" et "R" de l'amplificateur doit être reliée à l'une des bornes marquées ".", borne pontée du haut-parleur droit. Adoptez la même configuration pour le câble reli ant les bornes du haut-parleur gauche Si vous utilisez des câbles de haut-parleur prééquipés de fiches bananes de 4 mm, il vous suffira seule- ment de relier les deux fiches de chaque câble de haut-parleur avec les bornes correspondantes. Les molet- tes de fixation devront être serrées en les tournant dans le sens horaire. 56 Vévcent Si on utilise des câbles avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et resserrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénu- dée de la cosse ne soit en contact avec la paroi arrière ou une autre borne de raccordement. En l'absence de cosse, retirez l'isolant de chaque extrémité du câble sur une longueur d’un cm environ Torsadez le cäble dénudé, pour éviter les courtcircuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du câble dans le perçage dégagé du bornier. Serrez main- tenant le câble en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du câble. Si vous souhaitez raccorder deux paires de haut-parleurs (A et BJ, tous les haut-parleurs utilisés doi- vent avoir une impédance nominale d'au moins 80. Si l'amplificateur n'est utilisé qu'avec une seule paire de haut-parleur (A ou B], tous les types de haut-parleurs ayant une impédance nomi- nale d'au moins 4Q peuvent être raccordés. Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe "+". Le conducteur marqué du câble de haut- parleur doit être relié à la borne positive.

BRANCHEMENT DU CÂBLE D'ALIMENTATION

Contrôlez si la prise murale offre une alimentation appropriée. Cela est le cas si elle est alimentée en cou- rant alternatif de 230 V (50 Hz] Enfichez bien la prise du câble secteur fourni dans la douille secteur [16] au dos de l'appareil. Reliez l'au- tre extrémité du câble secteur à une prise secteur. _ Vincent 57

de la sortie du préamplificateur tie d'enregistrement "REC OUTPUT" (13]

Action Touches} | Description Action Touche(s] | Description La mise en marche et l'arrêt de l'appareil se font sur la façade avant Cette touche sert à activer ou à désactiver un amortissement du niveau Lorsque le commutateur est en position arrêt, l'appareil n'est cependant de 8dB, qui agit aussi bien sur le volume des haut-parleurs, que sur les pas entièrement coupé du secteur, il réagit à un signal arrivant à l'entrée signaux de la sortie ,PRE OUTPUT" [14]. Le réglage de GAIN est *POWER CONTROL INPUT" [15]. Ainsi, l'appareil ne peut pas être mis judicieux, lorsque la combinaison amplificateur avec hautparleurs Mise en marche à l'arrêt, aussi longtemps qu'un signal est appliqué à cette entrée par un démontre une sensibilité tellement élevée, que la plage utile de réglage POWER (5) gtemps qu'un sigr ppliq P et arrêt autre appareil raccordé. du volume du SV:234 se situe dans des valeurs faibles. Alors le volume est déjà très élevé pour de faibles valeurs de réglage de volume et la WELCOME progressivité du réglage est trop grossière. Directement après la mise en marche, le réglage du volume de Réduire l'amplficaion Dans ce cas, après avoir réduit par précaution le volume, appuyez sur l'amplificateur devrait être réduit par précaution: (848 amortissement | CAIN (20) | la touche , GAIN”. Si l'amortissement de niveau avait préalablement de niveau déjà été coupé, la valeur ,:08dB* apparaît maintenant sur l'aficheur Le volume des hautparleurs raccordés diminue et le niveau des signaux Pour la reproduction de la musique par des haut-parleurs, il faut au de sortie /PRE OUTPUT- [14] baisse Mise en marche ou | Speaker minimum raccorder une paire de haut-parleurs [pratiquement aux " arrêt individuel d’une A8 (1) bornes "A"). Les bornes utilisées doivent être activées en utilisant les GAIN -08dB <> GAIN -00dB paire de haut-parleurs touches "SPEAKER" [la LED s'allume). Il n'est nécessaire d'activer les Un nouvel appui de celte touche replace de nouveau l'amplification deuxièmes bornes que si on utilise deux paires de haut-parleurs. dans son état d'origine (00dB]. La fonction GAIN ne peut être activée ou désactivée qu'avec la télécommande. En uilisation normale quoti- dienne de la pré amplification, cette touche ne devrait pas être utilisée | Un appui bref sur la touche du canal d'entrée souhaité [par exemple «LINET ») commute sur la reproduction de l'appareil qui est raccordée à ce canal. Le nom du canal d'entrée apparaît sur l'afficheur [2]. Cette fonction n'est accessible qu'à l'aide de la touche située en façade Touches de | | éade avant de l'appareil et ls télécommande sont équipées de Modifier la luminosité de l'appareil. Avec cette touche, vous pouvez réduire la luminosité de Sélection de l'entrée es touches de sélection de l'affcheur an facade | PIMMER (71 | l'fficheur (2) en façade de l'appareil en deux niveaux (appuyez 1x, 2x] ar pentes ou éteindre l'afficheur (appuyez 3x]. En appuyant une quatrième fois, la (10){11}(12) | LINE2 — LINE2-45dB 'e ! apparer luminosité maximale d'origine est rétablie. Avant de changer de canal d'entrée, il est prudent de réduire le volume sonorel Avec ce réglage, on peut faire passer un des deux canaux et par conséquent aussi un des deux hautparleurs à un niveau plus élevé que Maintenez la touche « LEVELA » appuyée pour augmenter le volume. l'autre. Ceci peut éventuellement être souhaité, si la position d'écoute se à trouve plus près d'un des haut-parleurs que de l'autre et qu'une différence Utilisez « LEVELY » pour le diminuer. Ceci peut être obtenu aussi bien : M : j / ’ de niveau devienne perceptible. Le réglage de la balance peut être avec la télécommande qu'avec les touches de l'appareil. afficheur ; pe M pures À effectué aussi bien à l'aide de la télécommande qu'auprès de la façade affiche le réglage du volume. La valeur du volume minimum est -99 dB, ; } me ( N re At due de l'appareil. Vous pouvez régler ce déséquilibre des canaux en dix A LEVELA/y | !° moximum esf difeini beaucoup plus fôt avec la plupart des haut BALL/R étapes vers la gauche ou vers la droite. La valeur maximale de la Réglage volume (31119) parleurs avec un affichage de 00 dB e1 différence de volume est atteinte avec +10dB. Le réglage n'agit pas sonore LINE299dB +. LINE2 00dB sur la sortie ,REC OUTPUT® [13] et n'est pas non plus possible pour l'appareil raccordé à l'entrée ,LINES MAIN INPUT" {11 PP. La valeur du volume ne peut pas être modifiée, lorsque l'entrée "LINES Modifier la bal CHANNEL MAIN IN" est sélectionnée. L'affichage [2] indique alors le message d ‘acier a parance A Avec la télécommande : appuyez, si nécessaire, plusieurs fois sur la "MAX'. Le réglage du volume a une influence sur le signal à la sortie es canaux (8) touche ,BAL L', pour régler le canal gauche à un niveau plus élevé que *REC OUTPUT" (13] le canal droit. Utilisez la touche ,BAL R', pour régler le canal droit à un LEVELA/Y | niveau supérieur au canal gauche. En façade de l'appareil : appuyez 18119) sur la touche ,CHANNEL". Vous avez maintenant la possibilité de modifier la balance de volume à l'aide des touches LEVEL (3][19) " à la mise en sourdine ne peut être obtenue que par l'intermédiaire de la ise en sourdine e des baatnenleure et télécommande. Elle coupe le signal de sortie des bornes de haut-parleurs Après un court laps de temps, ce mode de réglage est de nouveau P MUTE (17) | (9), de la sortie du préamplificateur "PRE OUTPUT® [14] ainsi que la sor- abandonné. Pendant le réglage, l'afficheur indique aussi en cours de modification de la valeur réglée, sur quel canal des deux canaux stéréo, le volume a été augmenté. BALL+10dB +.» BALOOdB <..-> BALR+10dB 58 Vévcent Vincent 59

Temps de rodage / échauffement Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de meilleure qualité et plus homogène en lais- sant l'appareil sous tension. Profitez de l'expérience de votre revendeur! Ronflement du secteur Certaines sources audio peuvent provoquer, en liaison avec l’amplificateur, un ronflement percepti- ble dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplifica- teur. Ceci n'est pas le signe d’un défaut de vos pro- duits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du sec- teur, peut causer ce problème. L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur. Une autre cause possible du ronflement est une interférence électromagnétique entre l'alimentati- on d'autres appareils (p. ex. amplificateur, récep- teur, lecteur de CD, tuner, etc.] et la tête de lectu- re d'une platine tourne-disque connectée. On peut 60 Yércent facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place Certains amplificateurs finaux possèdent un com- mutateur « Ground Lift ». Lorsqu'on le presse, la masse du châssis et la masse du conducteur de terre sont séparées du point de masse central de l'appareil. Le conducteur de terre conserve sa fonction. Cela peut aider à empêcher le ronfle- ment. Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède tou- jours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé- ment au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand cel (s'il se trouve en position "ON'}, le conducteur de est mis en marche protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du con- ducteur de protection est conservée. Si vous ne parvenez pas à éliminer vous-même ce ronflement, votre revendeur vous y aidera

RESOLUTION DE PROBLEMES

Symptôme Cause possible du défaut Remède Pas de fonctionne- ment après mise en marche du commutateur secteur Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pos entièrement enfoncé dans la prise secteur ou celle de l'appareil Fusible de l'appareil ou appareil défectueux. Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, remplacezle éventuellement et enfoncez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil Prenez contact avec voire répondeur. Pas de son, bien que l'appareil soit sous tension et activé (affichage de l'appareil (2) en fonctionnement] L'appareil source {10]{11](12) actuellement sélectionné n'émet aucun signal. La sorie de l'appareil source n'est pas où est mal accordée ou pas raccordée à la bonne borne d'entrée de l'amplifcateur. Le mauvais canal d'entrée a été sélectionné à l'amplificateur. Le volume (LEVEL) est réglé trop bas L'amplificateur a été mis en sourdine (fonction Mute] La paire de hautparleurs utilisée n'a pas été activée. Les cäbles de hautparleurs ne sont pas correctement raccordés aux bornes de raccordement ou sont défectueux. Démarrez la lecture de la source de signal raccordée. Corrigez la liaison de la source de signal Corrigez la sélection d'entrée [10]{11}{12} Augmentez prudemment le volume (3]{19) Désactivez la mise en sourdine {touche "MUTE" (17)) Actionnez la touche correspondant à la paire de hautparleurs "SPEAKER A/B" (1] de la façade avant de l'appareil, afin que la LED voisine s'allume Vérifiez et serrez les cäbles de hautparleurs aux bornes de l'amplificaleur (9) et aux bornes des haut-parleurs. La reproduction sonore d'un canal de fonctionne pas L'appareil source n'émet un signal que sur un seul canal Un des câbles de signal entre l'appareil source et l'amplificateur n'est pos correctement fixé ou est défectueux La balance du canal est déréglée. Un des cäbles de hautparleurs n'est pas correctement raccordé ou est défectueux Vérifiez l'appareil source, par exemple avec un autre amplificateur. Vérifiez et serrez ces câbles. Réglez correctement la différence de volume des canaux [19] dans la position souhaitée. Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur et aux bornes des hautparleurs. Les câbles des deux haut parleurs d'une paire de hautparleurs ne doivent pas être raccordés à des bornes de haut-parleurs différents [A ou B] à l'arrière de l'amplificateur. Vincent

Symptôme Cause possible du défaut Remède L'afficheur de la façade avant de l'appareil ne fonctionne pas L'afficheur a été désactivé précédemment avec la touche "DIMMER" [7] Reconfirmez la touche "DIMMER" (7) Mauvaise qualité du son Les connexions des liaisons par câble sont desserrées, les connexions encrassées ou un câble est défectueux Une platine a été raccordée à un niveau élevé sans l'intermédiaire d'un redresseur de distorsion [préamplificateur phono) Un appareil avec sortie de haut niveau {par exemple un lecteur de CD] a été raccordé à une entrée d'amplificateur "LINES" Vérifiez les connexions audio et les câbles Raccordez un préampliicaeur phone N'uilisez des appareils source avec sorties de haut niveau qu'aux entrées "LINE". "LINE4". Aucune fonction ne peut être exécutée à l'aide de la télécommande Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides. La trajectoire entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est uilisé avec un décalage latéral trop important. L'appareil n'est pas sous tension Vérifiez et remplacez les piles si nécessaire. Essoyez de diriger la télécommande vers la façade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage latéral. Meez l'appareil sous tension: Bourdonnement audible des basses Voir paragraphe « Ronflement du secteur » au chapilre « Conseils » RACTERISTIQUES TECHNIQUES Plage de transmission : Puissance de sortie nominale à 8Q : Puissance de sortie nominale à 4Q : Sensibilité d'entrée : Facteur de distorsion : Rapport signal/bruit : Impédance d'entrée : Alimentation : Entrées : Sorties : Dimensions (LxHxP] : Poids Variante de couleur : 62 Yévcent 20 Hz- 20 kHz 20,5 dB 200 W 289 W 400 mV <0.1% > 90 dB 47 kQ 220-240V/50Hz 4x RCA stéréo, 1x RCA Main Input stéréo, 1x XLR stéréo, 1x Power Control (fiche banane 3,5 mm) Bornes de haut-parleurs pour 4 haut-parleurs, 1x PRE stéréo RCA, 1x REC stéréo RCA, 2x Power Control [fiche banane 3,5 mm) 430 x 142 x 450 mm 20 kg noir / argent

LEXIQUE / BON A SAVOIR

Sources audio/lecteurs sources Composants de votre chaîne HiFi et tous les autres appareils dont vous voulez entendre le son par votre système et que vous branchez à l'ampli préliminai- re, à l'ampli où au receiver. Ex: lecteur de CD, lec- teur de DVD, tuner (radios), lecteur de cassettes, recorder DAT, ordinateur personnel, électrophone, appareils radio portables et bien d'autres encore. Sens té d'entrée Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, pro- duit la puissance de sortie maxi. Exemples: 100 mV à 500 mV {millivolts) pour entrées de haut niveau sonore, 2 mV à 5 mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC. Niveau (dB) Une sorte d'illustration de toute dimension physi- que; mesure courante des tensions de signaux et du volume. Indiquée en décibels {dB}. Par tensions « sur niveau sonore de ligne », on désigne des ten- sions inférieures à 1V (RMS) appropriées comme signaux musicaux pour entrées d'amplificateur. Les entrées de l'amplificateur (prise RCA en général), prévues pour les signaux du lecteur de CD, les enre- gistreurs, les lecteurs de DVD etc. sont aussi dési- gnées sous le nom d'entrées de niveau de ligne ou de haut niveau sonore. RCA RCA est la désignation américaine pour les conn- exions coaxiales cinch, à l'origine l'abréviation de "Radio Corporation of America", le nom d'une société américaine. Le connecteur comme le câble se composent d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono où un signal vidéo peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique {unbalanced). XLR Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour appa- reils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnel audio. Son avantage consiste dans la possibilité de transmission supplé- mentaire du même signal, cependant modifié {c'est la raison des trois broches}, de façon qu'après traite- ment correspondant du signal dans l'appareil récep- teur, les perturbations électromagnétiques induites sur le parcours des câbles puissent être éliminées. D'autre part, la transmission se fait avec un niveau plus élevé. C'est pourquoi ce type de transmission de signal audio est moins sensible aux perturbations. Vincent 63
