MODE D'EMPLOI SV-238MK VINCENT

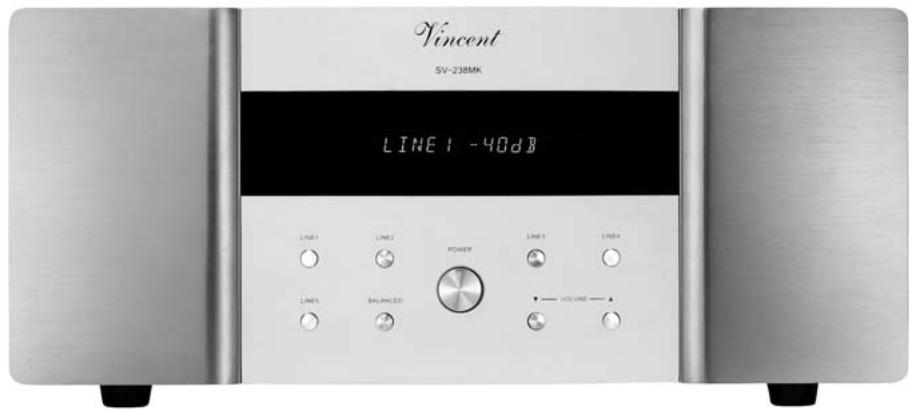

SV-238MK
Amplificateur intégré stéreo classe A
Nous vous remercions de la confiance que vous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.
Votre équipe Vincent
Consignes de sécurité 44 Autres consignes 45 Contenu de la livraison 46 Description de l'appareil 46 Télécommande 49 Installation 51 Utilisation de l'appareil 58 Conseils 60 Résolution de problèmes 61 62 Glossaire 63

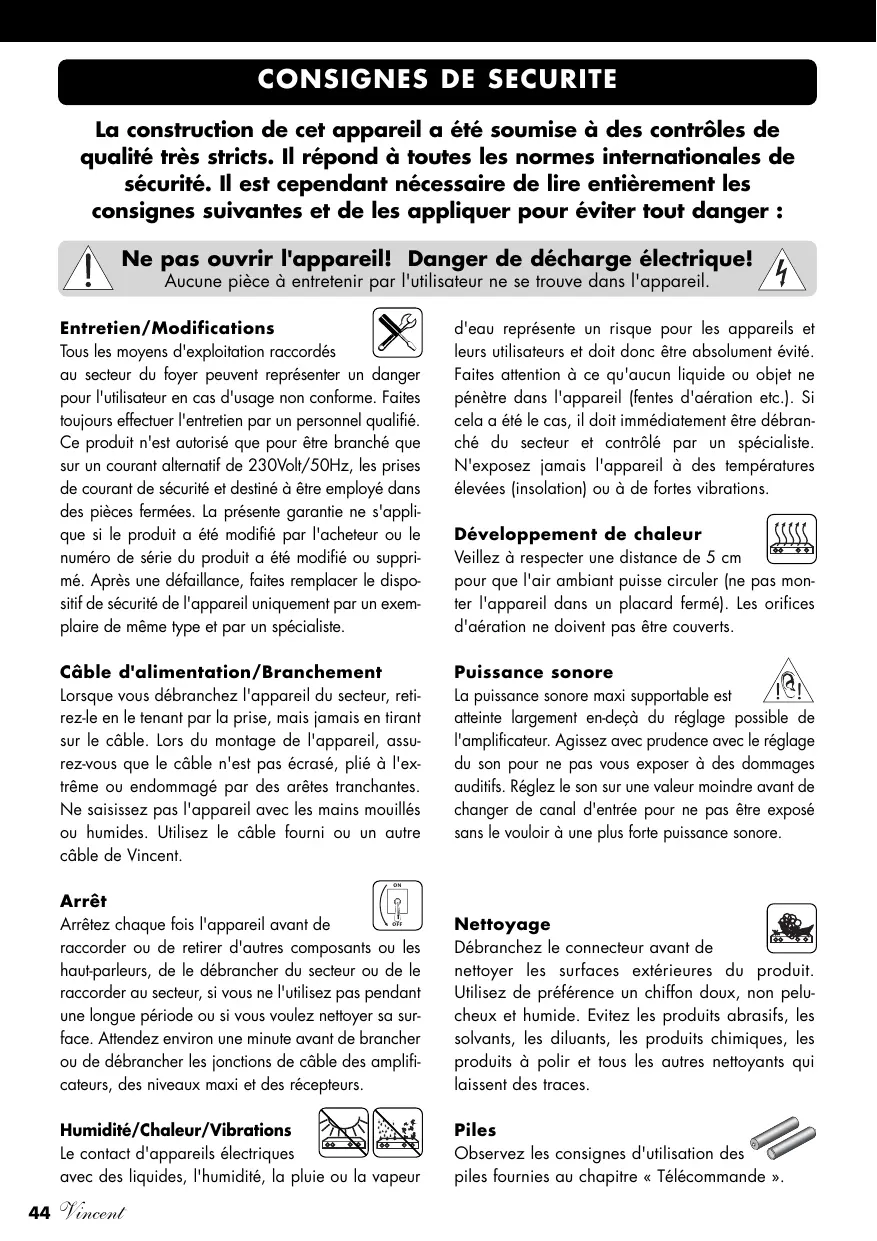

Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Piles
Observe les consignes d'utilisation des
piles fournies au chapitre « Télécommande »
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Veuillez contrôler le contenu de l'emballage. les accessoires suivants doivent être joints à l'appareil :
1 câble de distribution 1 télécommande VRC-2 - 2 piles de type AAA (LR3) - le présent manuel
Description de l'appareil
Bien que le développement aille constamment dans le sens de formats de son numérique et de systèmes audio-video multicanaux, les installations stéreo de qualité supérieure continuent d'être très appréciées. Beaucoup reculent devant l'installation de systèmes multicanaux onéreux et préfèrent apprécier les films DVD en stéréo. Certains audiophiles ne souhaitent pas passer aux systèmes ambiophoniques, parce que les sources High-End-Stéreo ne peuvent pas déployer tout leur potentiel sonore avec certains systèmes Surround.
Pendant des années, le SV-238 a représenté le plus grand modèle à succès parmi les amplificateurs stéréo de Vincent. Les concepteurs de cet appareil se sont concentrés sur les caractéristiques essentielles de la tonalité stéréo et sur la qualité de traitement. La technique d'amplification de transistor utilisée est également basée sur le circuit de « Classe A » et de « Classe AB ». Ce qui permet à ce modèle d'associer les avantages du circuit de « Classe A » dont la performance est limitée, avec une tonalité supérieure et ceux du circuit « Class AB » dont le rendement à la sortie est nettement supérieur, avec une chaleur dissipée réduite au niveau du transistor. Avec le SV-238MK aussi, le mode de fonctionnement efficace est réglé automatiquement et ne peut être modifié par
L'utilisateur. La section de préamplification a été substantiellement améliorée et discrètement conçue comparativement au modèle précédent.
Votre amplificateur SV-238MK comporte de grandes réserves de puissance inédites. Les fonctions de l'amplificateur qui n'ont pas toujours un effet positif sur la qualité du son, comme le réglage de la tonalité, la force sonore, et la sortie enregistrement n'ont plus été intégrées. L'une des entrées est dotée de raccords XLR et l'ensemble du circuit mono est conçu de façon symétrique, pour pouvoir raccorder les valeurs sources stéréo de Vincent. Une particularité de cet appareil réside en ceci qu'il vous donne la possibilité de raccorder d'autres canaux d'amplificateur de puissance au moyen d'un raccord RCA ou d'une connexion XLR. Le contrôle à distance et un affichage impeccable, à contraste élevé, facilitent l'exécution des commandes à distance, un rapport performance-prix exceptionnel est évidemment assuré chez Vincent.
Cet amplificateur est un partenaire idéal pour lecteurs de DVD, lecteurs de CD, de tuners, d'amplificateurs de casque d'écoute et de haut-parleurs de Vincent. Adapté aux meubles Hi-Fi et aux câbles du programme, on peut construire un système parfaitement harmonieux.
2. Affichage
En mode normal, affiche le nom du canal d'entrée sélectionné, le réglage du volume et l'état de fonctionnement (sourdine). Les valeurs correspondantes sont affichées, pendant que l'on procède aux réglages (BALANCE, GAIN).
3. « LINE 1 »... « LINE 5 » et « BALANCED » : touches de sélection d'entrées
Servent à sélectionner les différentes sources d'entreprises raccordées à l'amplificateur (8)(10).
4. POWER: interrupteur secteur
Mets l'appareil en MARCHE ou en ARRET.
5. Volume △ / ▽ : touches de volume
Ces touches servent au réglage du volume total du système, c'est-à-dire le volume des haut-parleurs et le signal des sorties du préampli stéreo « PRE OUTPUT » (9).

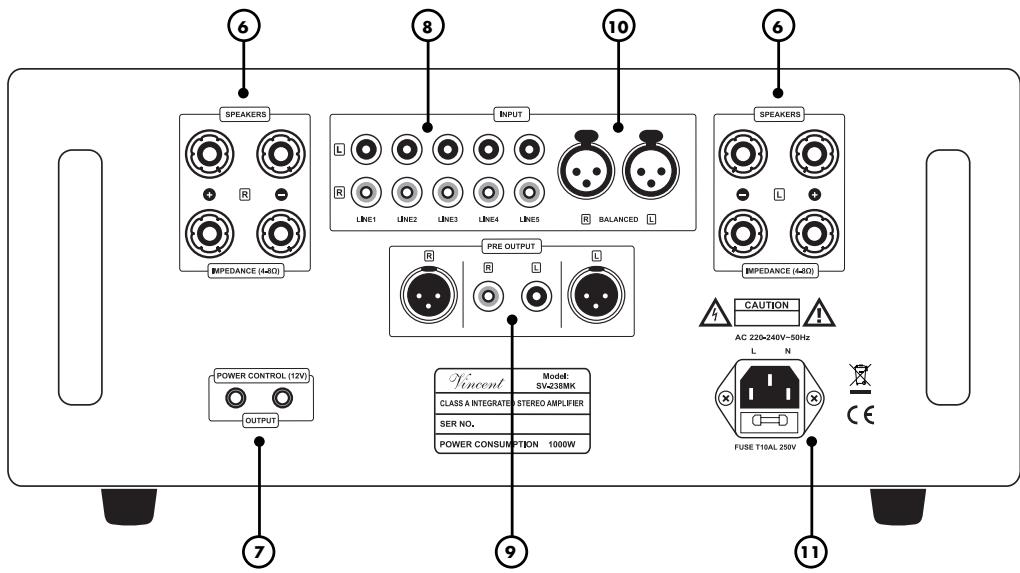

6. Speakers: bornes de raccordement des haut-parleurs
Douilles de sortie avec serrage à vis pour le raccordement d'une ou de deux paires de haut-parleurs. On peut utiliser des câbles de haut-parleurs avec fiches banane de 4 mm. Respectez les instructions du chapitre « Installation » dans le cas où deux paires de haut-parleurs doivent être raccordées.
Les signaux de commande de mise sous tension (Trigger) sont envoyés via ces douilles jack (3,5 mm).
8. INPUT (« LINE1 »... « LINE5 »): raccordement d'appareils source (RCA)
Cinq bornes d'entrée stéréo RCA pour appareils source avec sortie son stéréo analogue de haut niveau.
9. PRE OUTPUT: sorties de préamplificateur
Si une des entrées « INPUT » (3) est sélectionnée, ces sorties peuvent transmettre le signal son stéréo préamplifié de la source actuellement sélectionnée à deux canaux d'amplificateur de puissance supplémentaires ou à un Subwoofer actif.
10. INPUT (« balanced »): raccordement d'un appareil source XLR
Bornes d'une entrée stéréo XLR pour un appareil source avec sortie son stéréo analogue XLR.
11. Prise secteur avec portefusible
Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boîtier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
Telecommande
Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.
La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.
Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.
Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.
Utilisation des piles
L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.
Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.
N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.
Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.
Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.
Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.
Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.
Utilisez exclusivement des piles rondes AAA (LR3).
Remplacement/insertion des piles
a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis!
b) Retirez éventuellement les piles usagées et insérez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles.
c) Remettez le couvercle du compartiment et fermez le compartiment
des piles.

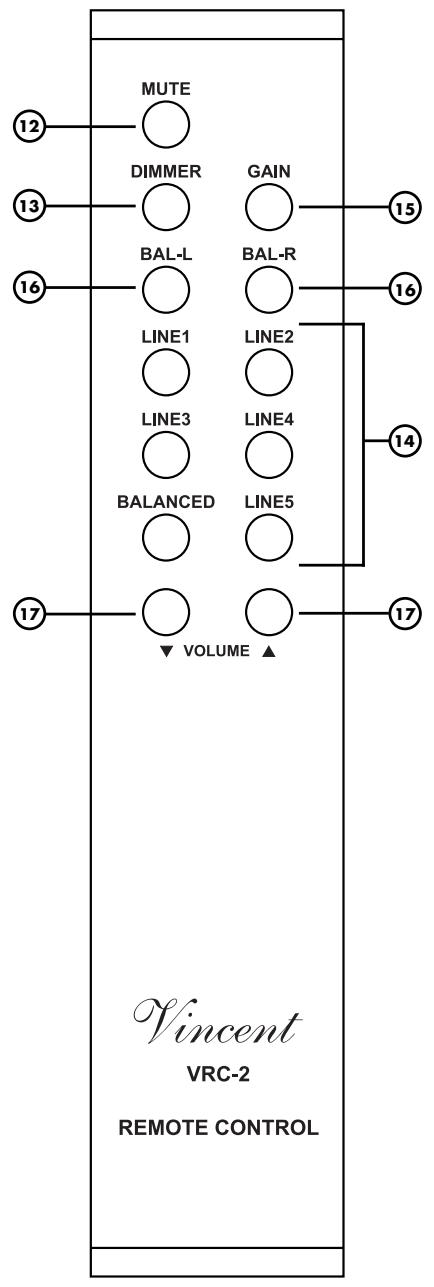

12. MUTE : touche de mise en sourdine
Coupe les signaux de sortie des bornes de serrage de haut-parleurs (6), des sorties du préamplificateur « PRE OUTPUT » (9).
13. DIMMER: luminosité de l'affichage
Sert à réduire la luminosité de l'affichage (2) à deux niveaux ou à l'éteindre.
14. Touches de sélection d'entrées
Servent à la sélection de l'appareil source raccordé, dont on peut écouter la reproduction.
15. GAIN
Après activation de cette fonction, les signaux de sortie de l'amplificateur de puissance et des haut-parleurs sont atténués de « -08dB » et le niveau des haut-parleurs raccordés abaisse. Ne devrait être activé que si, pour des valeurs basses de volume, le volume est déjà très élevé.
Différence de volume gauche/droit
Si vous le souhaitez, vous pouvez régler la différence de niveau du volume entre le canal gauche et le canal droit.
17. Volume △ / ▽ : touches de volume
Servent à modifier le réglage du volume du système (les haut-parleurs (6) et les sorties de préamplificateur (9)).
Installation
Réalisez les raccordements de câbles dans l'ordre préconisé ci-dessous. Raccordez d'abord le cordon secteur à l'appareil, puis branchez-le à la prise du secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade avant de l'appareil.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation!
Veillez à ne pas intervenir sur les entrées analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une dépréciation des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!
Prise de haut-parleur
Nous vous recommandons d'utiliser des câbles de haut-parleurs confectionnés, au lieu de connecter directement le conducteur intérieur (torse) du câble. Les fiches banane ou les cosses de câble offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.
Assurez-vous que les fils des haut-parleurs dénudés ne puissent entrer en contact entre eux ou toucher le métal du dos de l'appareil!
Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement interverti se fait remarquer par une baisse de qualité du son. Utilisez uniquement des haut-parleurs d'une impédance minimale de 8 Ω (deux paires de haut-parleurs) et de 4 Ω (une paire de haut-parleurs).
Câbles de liaison
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.
Prises XLR
Veuillez noter que l'affectation européenne des signaux XLR est différente de l'affectation américaine US. La constitution des câbles est dans tous les cas identique. Pour autant que les deux appareils reliés correspondent à la même norme, la liaison signal est correcte. Cela est toujours le cas, si les deux appareils sont de fabrication Vincent. Si deux appareils de forme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'affectation du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utiliser.

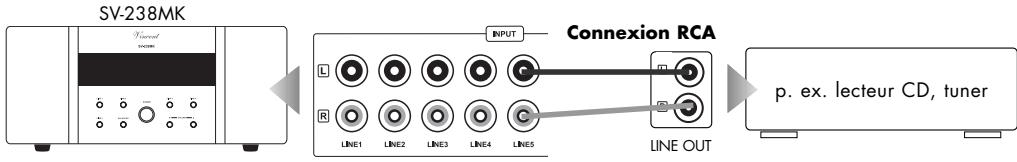

Raccordement des appareils SOURCE avec la SORTIE HAUT niveau RCA
Raccordez les sorties de ces appareils source avec les entrées « LINE 1 »... « LINE 5 » (8) de l'amplificateur. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouverez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi.
Pour utiliser une platine tourne-disque, il vous faut utiliser un préamplificateur phono, soit-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne-disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne-disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouverez des informations complémentaires dans les instructions de service de cet appareil.
Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).
Il est possible de raccorder jusqu'à cinq sources stéréo avec les sorties haut niveau RCA. En ce qui concerne les entrées son correspondantes « LINE 1 »... « LINE 5 », il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation.

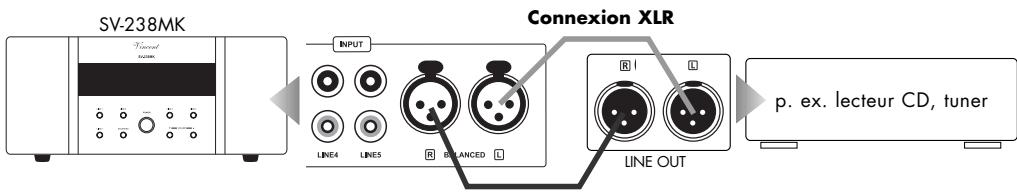

Raccordement d'un appareil SOURCE avec la SORTIE stereo-xlr
L'entrée « BALANCED » (10) ne peut être raccordée qu’avec un appareil, qui possède aussi une telle sortie symétrique. Vous la reconnaîtrez à la forme des prises nommées XLR. Laissez cette entrée libre, si aucune de vos sources audio n'utilise ce type de connexion. Parfois des appareils source audio possèdent aussi les deux types de raccordement.

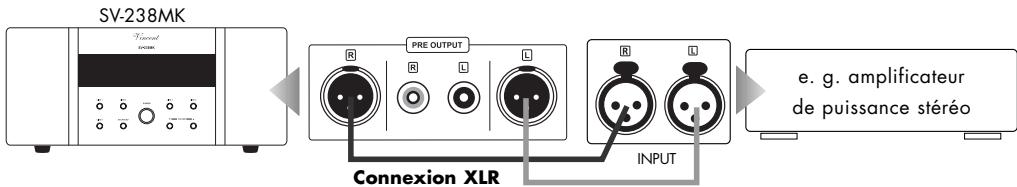

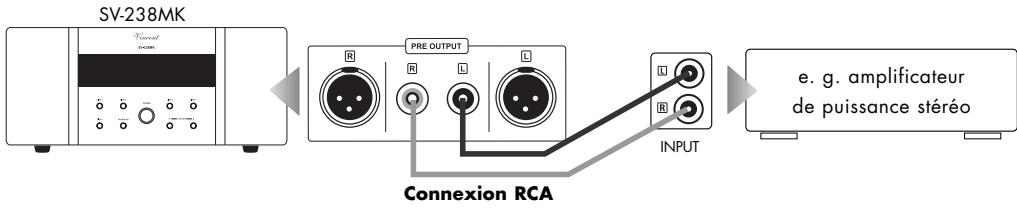

Raccordement de deux CANAUX d'amplificateur de puissance supplementaires (RCA ou XLR)
Les fiches « PRE OUTPUT » (9) ne sont nécessaires que si vous souhaitez utiliser un ou deux amplificateurs de puissance pour l'alimentation des haut-parleurs supplémentaires. Cela peut s'avérer utile si deux haut-parleurs supplémentaires sont utilisés, par exemple dans une autre chambre, pour la reproduction de la musique stéréo. Ces haut-parleurs sont branchés aux sorties des amplificateurs de puissance supplémentaires. Vous pouvez raccorder deux canaux d'amplificateur de puissance avec câbles RCA.
Vous pouvez raccorder deux canaux d'amplificateur de puissance avec câbles XLR.
Les deux sorties du préamplificateur stéréo offrent le même signal musique stéréo. À la place de l'amplificateur de puissance stéréo représenté ici, on peut aussi bien utiliser deux amplificateurs de puissance mono.

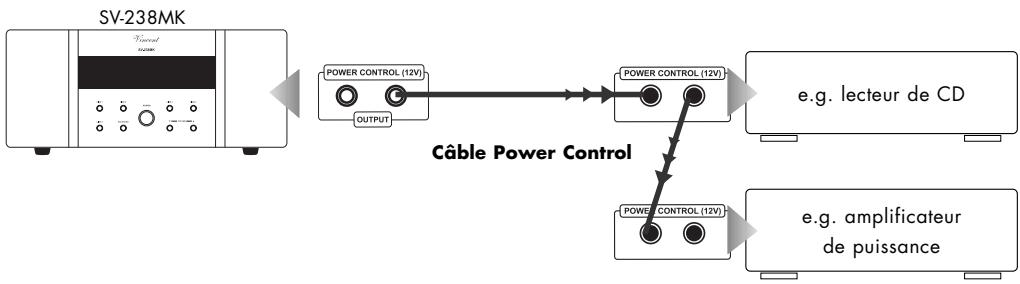

Liaisons CABLES pour la commande de mise sous tension (POWER control)
De nombreux systèmes AV se composent de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control », ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre l'amplificateur et tous les appareils qui supportent cette fonction. La fonction « Power Control » a pour effet de mettre en marche ou d'arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des appareils raccordés au système (en général l'amplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles.
Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.
L'appareil SV-238MK possède deux prises de sortie pour la commande de commutation. On peut ainsi y raccorder directement deux appareils (7). S'il y a plus de deux appareils raccordés, qui doivent être commandés, il sera nécessaire de faire passer la liaison de commande entre l'amplificateur et les autres appareils à commander, via les deux appareils qui sont raccordés directement. Pour ce faire, on pourra utiliser sur la plupart des appareils une des deux prises « POWER CONTROL » comme entrée du signal et l'autre comme sortie du signal. De cette façon, un nombre théoriquement infini d'appareils peut être alimenté avec les impulsions de commande. Cette méthode, consistant à mettre en circuit les entrées et les sorties des appareils et de les enchaîner ainsi, est aussi appelée « daisy chaining ».
De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux.
Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux ! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres appareils !
Branchement des haut-parleurs

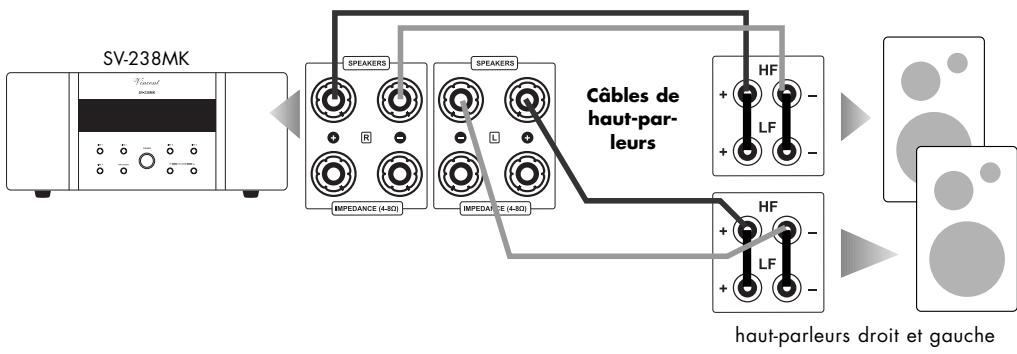

On peut raccorder à l'amplificateur SV-238MK une paire de haut-parleurs ou aussi deux paires de haut-parleurs. Les deux sorties reçoivent le même signal stéréo. Pour chaque haut-parleur, vous trouverez sur l'appareil deux bornes de serrage (positive + et négative -), auxquelles vous pouvez raccorder une extrémité d'un câble de haut-parleur. Sur chaque paire de bornes de serrage, vous trouverez une désignation (R ou L), qui indique de quel côté (droit ou gauche) correspond la paire de bornes. Les mêmes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou -). Sur ces bornes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois être reliées entre elles par le câble de haut-parleur : la borne désignée « + » de l'amplificateur doit être reliée à la borne désignée « + » du haut-parleur. Le schéma montre les raccordements pour l'utilisation d'une paire de haut-parleurs. Si une deuxième paire de haut-parleurs doit être raccordée, il faudra relier de la même façon les bornes de la rangée inférieure avec les haut-parleurs supplémentaires. Cette opération n'est possible que si les deux haut-parleurs ont une impédance nominale d'au moins 8 Ω!
Si chaque haut-parleur est relié tout à fait normalement à un câble à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudra mettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts morceaux de câbles), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). La borne marquée de « + » et « R » de l'amplificateur doit être reliée à l'une des bornes marquées « + », borne pontée du haut-parleur droit. La borne marquée de « - » et « R » de l'amplificateur doit être reliée à l'une des bornes marquées « - », borne pontée du haut-parleur droit. Adoptez la même configuration pour le câble reliant les bornes du haut-parleur gauche.
Branchement des haut-parleurs

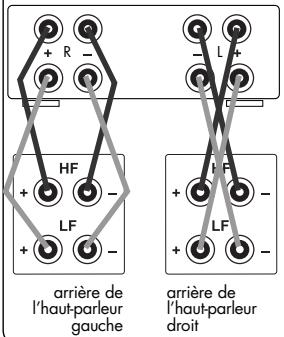

Si une paire de haut-parleurs doit être raccordée en « Bi-Wiring », on peut utiliser les deux paires de bornes de serrage du haut-parleur. À la différence d’un raccordement de haut-parleur à l’aide d’un câble de haut-parleur, en Bi-Wiring le haut-parleur en question est raccordé par deux câbles deux-conducteurs séparés ou un câble de haut-parleur quatre-conducteurs, à la paire de bornes de serrage de l’amplificateur de puissance. Ceci double l’investissement câble, mais pour de nombreuses combinaisons de haut-parleurs et d’amplificateurs ceci améliore la qualité du son.
Avant de procéder à un cablage Bi-Wiring, les pontages métalliques utilisés en exploitation normale doivent être retirés du double bornier du haut-parleur. Seuls les haut-parleurs possédant ce terminal Bi-Wiring sont adaptés. Le filtrage de l'ensemble de la plage de fréquence se produit maintenant au niveau des filtres séparés des haut-parleurs. Pour chaque haut-parleur, un câble est relié au bornier du haut-parleur prévu pour les fréquences basses, l'autre prévu pour les fréquences élevées. Veillez à la bonne polarité. Votre revendeur se fera un plaisir de vous conseiller à ce sujet.

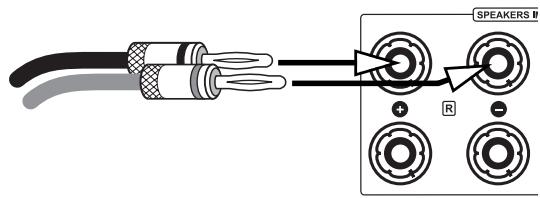

Si vous utilisez des câbles de haut-parleur prééquipés de fiches bananes de 4 mm, il vous suffira seulement de relier les deux fiches de chaque câble de haut-parleur avec les bornes correspondantes. Les molettes de fixation devront être serrées en les tournant dans le sens horaire.

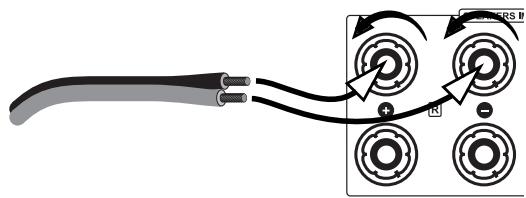

En l'absence de cosse, retirez l'isolant de chaque extrémité du câble sur une longueur d'un cm environ. Torsadez le câble dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du câble dans le percage dégagé du bornier. Serrez maintenant le câble en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du câble.
Branchement des haut-parleurs

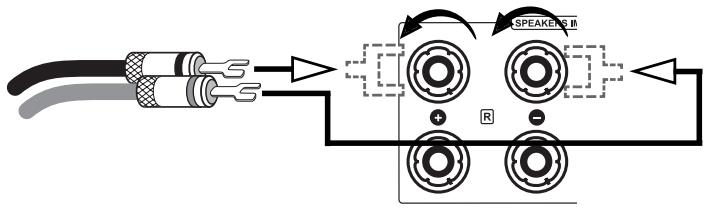

Si on utilise des câbles avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et la serrer en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêtée ou une autre borne de raccordement.
Si vous souhaitez raccorder deux paires de haut-parleurs, tous les haut-parleurs utilisés doivent avoir une impédance nominale d'au moins 8 Ω. Si l'amplificateur n'est utilisé qu'avec une seule paire de haut-parleur, tous les types de haut-parleurs ayant une impédance nominale d'au moins 4 Ω peuvent être raccordés.
Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du cable de haut-parleur doit être relié à la borne positive.
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Ne perdez pas de vue le fait que cet amplificateur de puissance en peu de temps nécessite une puissance électrique de 1000 W. Par conséquent, utilisez uniquement les câbles d'extension ou les fiches de distribution du secteur appropriés. Assurez-vous que l'alimentation fournie par la prise murale à laquelle vous avez branché l'appareil est adaptée pour un courant de secteur de 16 A. Même le câble secteur utilisé doit être adapté pour un courant secteur de 16 A. Si l'alimentation secteur est conforme, enlevez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (4) | L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le com-mutateur en façade avant. En position arrêt, il n'est plus sous tension.WELCOMEDirectement après la mise en marche, le réglage du volume de l' amplificateur devrait être réduit par précaution. |
| Sélection de l'entrée | Touches de sélection d'entrec (3)(14) | Un appui bref sur la touche du canal d'entrée souhaïte (par exemple « LINE1 ») commute sur la reproduction de l'appareil qui est raccordée à ce canal. Le nom du canal d'entrée apparait sur l'afficheur (2). La façade avant de l'appareil et la télécommande sont équipées de ces touches de sélection. Le nom du canal d'entrée s'affiche à l'écran.LINE2 -50dBAvant de changer de canal d'entrée, il est prudent de réduire le volume sonore (5)(17) ! |
| Réglage volume sonore | VOLUME▲/▼ (5)(17) | Maintenez la touche « VOLUME ▲ » appuyée pour augmenter le volume.Ultiliez « VOLUME ▼ » pour le diminuer. Ceci peut être obtenu aussi bien avec la télécommande qu'avce les touches de l'appareil. L'afficheur (2) affiche le réglage du volume. La valeur du volume minimum est -99 dB, le maximum est atteint beaucoup plus tôt avec la plupart des haut-parleurs avec un affichage de 00 dB.VOLUME-99dB < ... > VOLUME 00dBLe signal de la sortie du préamplificateur « PRE OUTPUT » (9) est égale-ment affecté par le réglage du Volume. |
| Mise en sourdine des haut-parleurs et de la sortie du préamplificateur | MUTE (12) | La mise en sourdine ne peut être obtenue que par l'intémédiaire de la télé-commande. Elle Coupe le signal de sortie des bornes de haut-parleurs (6) et des sorties du préamplificateur « PRE OUTPUT » (9). Par un nouvel appui, on rétablit le volume précédemment régle. Tout que la mise en sourdine est acti-ve, le message « MUTING » s'affiche à l'écran.MUTING |
| Réduire l'amplification (-8dB amortissement de niveau) | GAIN (15) | Cette touche sert à activer ou à désactiver un amortissement du niveau de 8dB, qui agit aussi bien sur le volume des haut-parleurs, que sur les signaux des sorties « PRE OUTPUT » (9). Le réglage de GAIN est judiciaux, lorsque la combinaison amplificateur avec haut-parleurs démontré une sensibilité telle-ment élevée, que la plage utile de réglage du volume du SV-238MK se situe dans des valeurs faibles. Alors le volume est déjà très élevé pour de faibles valeurs de réglage de volume et la progressivité du réglage est trop grossière.Dans ce cas, après avoir réduit par précaution le volume, appuyez sur la touche « GAIN ». Si l'amortissement de niveau avait préalablement déjà été coupé, la valeur « -08dB » apparaitMAINANT sur l'afficheur. Le volume des haut-parleurs raccordés diminue et le niveau des signaux de sortie « PRE OUT-PUT » (9) baisse.GAIN -08dB < > GAIN -00dBUn nouvel appui de cette touche replace de nouveau l'amplification dans son état d'origine (00dB). La fonction GAIN ne peut être activée ou désactivée qu'avce la télécommande. En utilisation normale quotidienne du pré amplifica-tion, cette touche ne devrait pas être utilisée ! |
Utilisation de l'appareil
| Action | Touche(s) | Description |
| Modifier la balance des canaux | BAL-L / BAL-R (16) | Avec ce réglage, on peut faire passer un des deux canaux et par consé-quent aussi un des deux haut-parleurs à un niveau plus élevé que l'autre. Ceci peut éventuellément être souhaié, si la position d'écoute se trouve plus près d'un des haut-parleurs que de l'autre et qu'une différence de niveau devienne perceptible. Appuyez, si nécessaire, plusieurs fois sur la touche « BAL L», pour régler le canal gauche à un niveau plus élevé que le canal droit. Utilisez la touche « BAL R», pour régler le canal droit à un niveau supérieur au canal gauche. Pendant le réglage, l'afficheur indique aussi en cours de modification de la valeur réglée, surquel canal des deux canaux stéreo, le volume a été augmenté. La position Médiane exacte (volume égal pour les deux haut-parleurs) est affichée par une marque double. L-I—R <...> L—I—R <...> L—I—R |
| Modifier la luminosité de l'afficheur en façade de l'appareil | DIMMER (13) | Cette fonction n'est accessible qu'à l'aide de la télécommande. Avec cette touche, vous pouvez réduire la luminosité de l'afficheur (2) en façade de l'appareil en deux niveaux (appuyez 1x, 2x) ou éteindre l'afficheur (appuyez 3x). En appuyant une quatrième fois, la luminosité maximale d'origine est rétable. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.
L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourné-disques ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du ronflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut
facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Certains amplificateurs finaux possèdent un commutateur « Ground Lift ». Lorsqu'on le presse, la masse du châssis et la masse du conducteur de terre sont séparées du point de masse central de l'appareil. Le conducteur de terre conserve sa fonction. Cela peut aider à empêcher le grésillement.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent raccordés au point de masse central. C'est ainsi qu'on obtient un effet de blinding du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrêt de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position "ON"), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectueux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, replaceze-le eventuellément et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Prenez contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (affichage de l'appareil (2) en fonctionnement) | L'appareil source actuellément sélectionné (3)(14) n'émet aucun signal. Un des réglages audio d'un lecteur DVD racordé (analogue/digital) est mal choisi. La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée de l'amplificateur. Le mauvais canal d'entrée a été sélectionné à l'amplificateur. Le Volume est régèle trop bas. L'amplificateur a été mis en sourdine (fonction Mute). Les câbles de haut-parleurs ne sont pas correctement raccordés aux bornes de raccordement ou sont défectueux. | D'émarrez la lecture de la source de signal raccordée. Corriguez les paramètres du Setup du lecteur. Corriguez la liaison de la source de signal. Corriguez la sélection d'entrée (3)(14). Augmentez prudemment le volume (5)(17). Désactivez la mise en sourdine (touche « MUTE » (12)). Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur (6) et aux bor-nes des haut-parleurs. |
| La reproduction sonore d'un canal de fonctionne pas | L'appareil source n'émet un signal que sur un seul canal. Un des câbles de signal entre l'appareil sourcê et l'amplificateur n'est pas correctement fixé ou est défectueux. La balance du canal est déréglée. Un des câbles de haut-parleurs n'est pas correctement raccordé ou est défectueux. | Vérifiez l'appareil source, par exemple avec un autre amplificateur. Vérifiez et serrez ces câbles. Réglez correctement la différence de volume des canaux (16) dans la position souhaiétée. Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs. |
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Mauvaise qualité du son | Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.Une platine a été raccordée à un niveau élevé sans un préamplificateur phono. | Vérifiez les connexions audio et les cables.Raccoperdez un préamplificateur phono. |
| Aucune fonction ne peut être exécutée à l'aide de la télécommande | Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides.Laétique entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage létalré trop important.L'appareil n'est pas sous tension. | Vérifiez et remplacez les piles si nécessaire.Essayez de diriger la télécommande vers la façade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage létalré.Mettez l'appareil sous tension. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils » . | |
Plage de transmission :
Puissance de sortie nominale à 8Ω Classe A:
Puissance de sortie nominale à 8Ω Classe AB :
Puissance de sortie nominale à 4 Classe AB:
Puissance de sortie nominale à 2Ω Classe AB :
Sensibilité d'entrée :
Facteur de distorsion :
Rapport signal/bruit :
Impédance d'entrée :
Alimentation :
Entrées :
Sorties :
Variante de valeur :
20 Hz - 20 kHz ±0,5 dB
2×60W (RMS)
2 × 200 ~W
2 × 400 W
2×700W
250 mV
< 0,1% (1 kHz, 1 W)
95dB
47 kΩ
230 V / 50 Hz

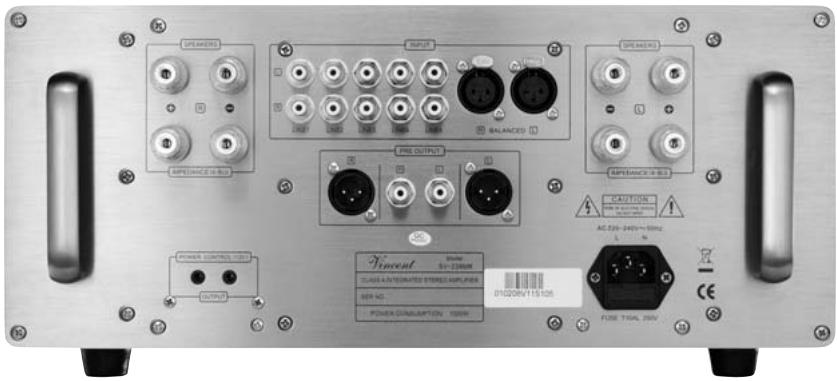

4x2 bornes de haut-parleurs
(max. 4 haut-parleurs),
1x PRE stereo RCA, 1x PRE stereo XLR
2x Power Control (fiche Jack 3,5 mm)
430 × 180 × 530 ~mm
32 kg
noir / argent
Sources audio/lecteurs sources
Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disques, les lecteurs audio portables et bien d'autres.
Dynamique
Écart entre les sons les plus faibles et les sons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).
Sensibilité d'entrée
Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5mV à l'entrée phono MC.
Niveau (db)
Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».
RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société française. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).
Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour appareils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'après traitement correspondant du signal dans l'appareil récepteur, les perturbations électromagnétiques induites sur le parcours des câbles puissent être éliminées. D'autre part, la transmission se fait avec un niveau plus élevé. C'est pourquoi ce type de transmission de signal audio est moins sensible aux perturbations.
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série:
