BEDIENUNGSANLEITUNG SV-238MK VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

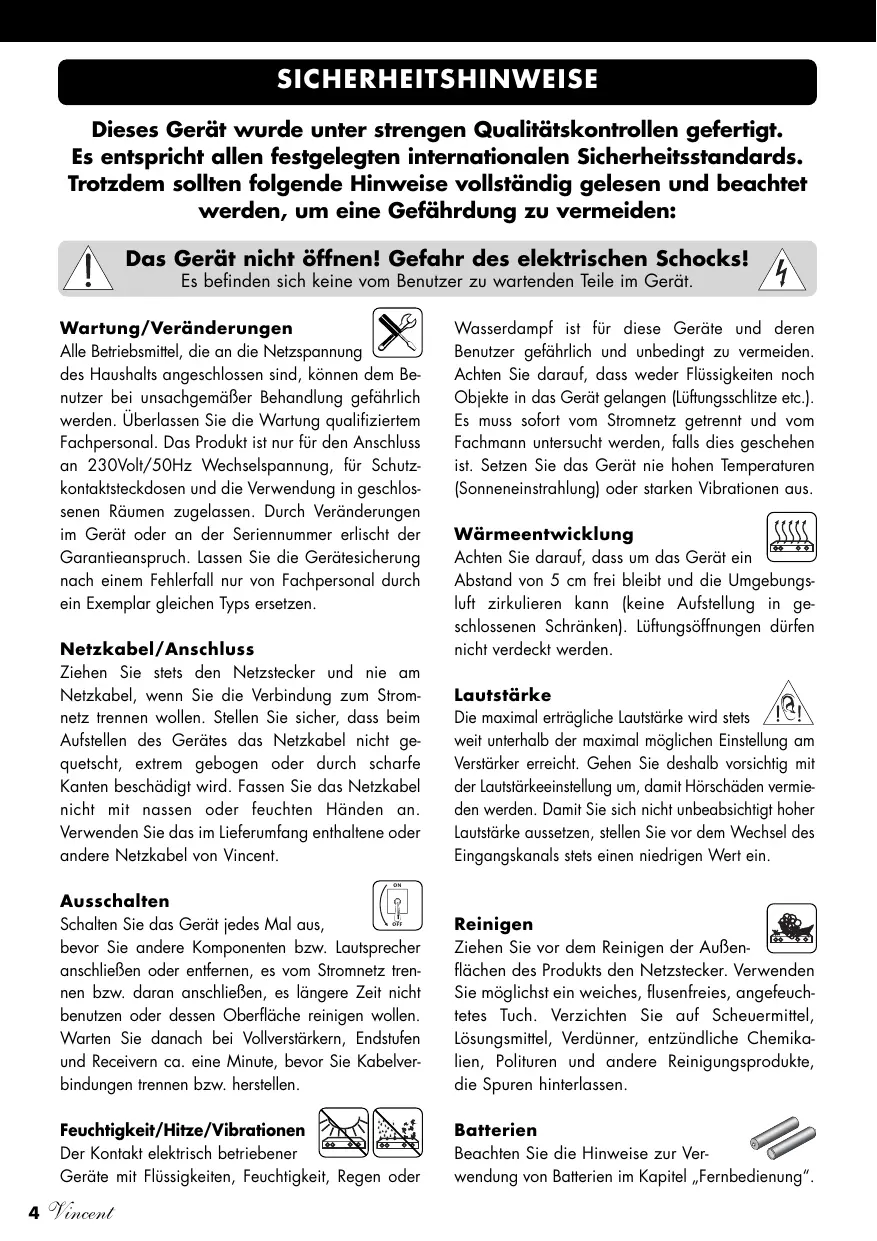

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Fernbedienung 9
Installation 11
Bedienung des Gerätes 18
Weitere Tipps 20
Fehlersuche 21
Technische Daten 22
23

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährdung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie sicher, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernen, es vom Stromnetz trennen bzw. daran anschlieben, es langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie darauf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sofort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperaturen (Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine dafür geeignete, stabile Unterlage. Um das Klangpotential Ihr's Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zu platzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der europäischen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfalleimers auf dem Gerät gekennzeichnet. Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden undHELPen mit, die Hersteller zur Produktion von langlebigen oder weiter verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gultigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugswise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

• 1 Netzkabel
  1 Fernbedienung VRC-2
• 2 Batterien vom Typ AAA (LR3)
  -这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme besteht, erfreuen sich hochwertige Stereoanlagen weiterhin großer Beliebtheit. Manch einer schreckt auch vor der Installation allzu aufwandiger Mehrkanalsysteme zusück und genieBt DVD-Filme in Stereo. Manche Musikliebhaber möchten nicht auf Raumklangsysteme umsteigen, weil High-End-Stereo-Quellen in manchen Surroundsystemen nicht ihr gesamtes Klangpotential entfalten konnen.

Der SV-238 war lange Zeit das erfolggreiche Top-Modell unter Vincents Stereo-Vollverstärkern. Für these gesät Konzentrierten sich die Konstrukture desbesonders auf das Wesentliche des Stereoklanges und die Verarbeitungsqualität. Die verwendete Transistor-Verstärkertechnik setzen sowohl auf „Class A"-als auch auf „Class AB“Schaltung. So wurden die Vorzüge der leistungsbegrenzten, klanglich überlegenen Class-A-Schaltung und der für höhere Ausgangsleistung geeigneten und mit weniger Transistor-Abwärme verbundenen Class-AB-Schaltung kombiniert. Auch mit dem Nachfolger SV-238MK wird die jeweils wirksame Betriebsart automatisch eingestellt und kann nicht

vom Benutzer beeinflusst werden. Die Vorveränderkursektion wurde gegenüber dem Vorgängermodell stark verbessert und diskret aufgebaut.

Ihr Vollverträcker SV-238MK besitz untgewöhnlich hohe Leistungsreserven. Funktionen eines Verträkers die den Klang nicht immer positiv beeinflussen, wie Klangregelung, Loudness und Aufnahmeusgang, wurden gar nicht erst eingebaut. Einer der Eingänge besitzt XLR-Anschlüsse und die gesamte Vorstufenschaltung ist symmetrisch ausgeführrt, um die besten Stereo-Quellen von Vincent einsetzen zu konnen. Eine Besonderheit stellt die Möglichkeit dar, weitere Endstufenkanä sowohl mittels Cinch- als auch XLR-Verbindung anschließlich zu konnen. Fernbedienbarkeit und eine angeheme, kontraststarke Anzeige sorgen für Bedienfreundlichkeit. Ein hervorragendes Preis-Leistungs-Verhältnis ist bei Vincent selbstverständlich.

Dieser Vollverträger ist ein idealer Partner für DVD-Player, CD-Player, Tuner, Kopfhörerverträger und Laufsprecher von Vincent. Zusammen mit den HiFi-Möbeln und Laufsprecherkabeln des Sortiments kann ein perfekt harmonierendes System aufgebaut werden.

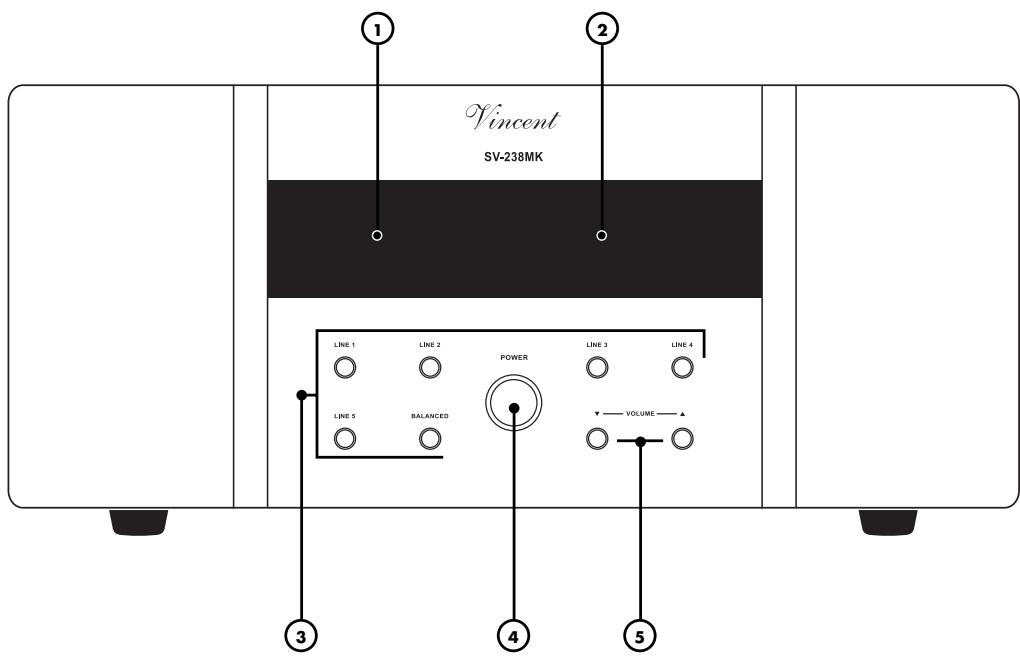

VORDERANSICHT

1. Infrarotempfänger für die Fernbedienung

2. Anzeige

Stellt im normalen Betrieb den Name des gewählten Eingangskanals und die Lautstärkeeinstellung dar und zeigt Einstellungen wie Stummschaltung (MUTE) und Kanalbalance (BAL L/R) an.

3. „LINE1" ... „LINE5" und „BALANCED": Eingangswahltasten

Mit diesen Tasten wird zwischen den verschiedenen an den Verständiger angeschlossenen Eingangssquellen (8)(10) ausgewählt.

4. POWER: Netzschalter

Schaltet das Gerät ein und aus.

5. VOLUME / : Lautstärketasten

These Tasten dienen der Einstellung der Gesam-lautstärke des Systems, sie regeln somit die Lautstärke der Lautspecher und die Signale der Stereo-Vorstufenausgänge, PRE OUTPUT" (9).

RÜCKANSICHT

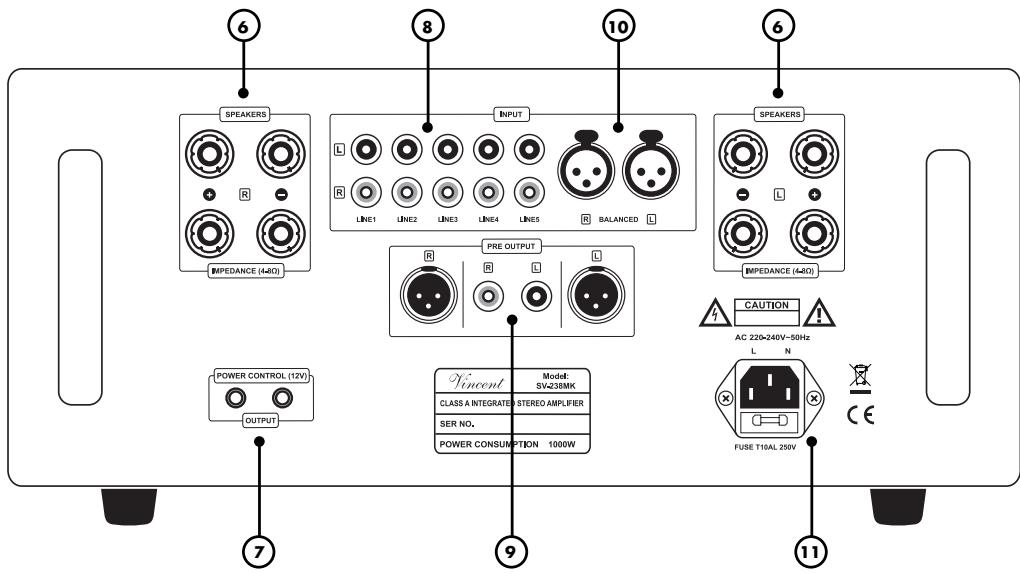

6. SPEAKERS:

Laufsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem oder zwei Laufsprecherpaaren. Es konnen Laufsprecherkabel mit 4 mm Bananensteckern verwendet werden.

7. POWER CONTROL (12V) OUTPUT

Über diese Klinkenbuchsen (3,5 mm) werden die Signale zur Einschaltsteuerung (Trigger) ausgegeben.

8. INPUT (,LINE1" ,LINE5") :

Cinch-Anschlüsse für Stereoquellen

Hier konnen f芮 Wiedergabegerate mit analogem Stereo-Hochpegelausgang und Cinch-Ausgangsbuchsen angeschlossen werden.

9. PRE OUTPUT: Vorverstärkerausgabe

These zwei Stereo-Ausgänge können die vorverstärkten Tonsignale der momentan gewählten Quelle an vier zusätzliche Endstufenkanäle oder einen aktiven Subwoofer weitergeben.

10. INPUT (,BALANCED^ )

XLR-Anschluss für eine Stereouquelle

Hier kann ein Stereo-Wiedergabegerät mit symmetrischen, analogen Ausgangssignalen und XLR-Ausgangsbuchsen angeschlossen werden.

11. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie da zu die Sicherheitschinweise.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf dass Sie die Fernbedienung nicht schräg auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie bereits Batterien wenn der Abstand zum Gerät in dem die Fernbedienung benutz werden kann, sich verringert.

BATTERIEN

Verwendung der Batterien

Eine unsachgemäße Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall)sogar eine Explosion verursachen.

Die Batterien müssen unter Beachtung der korrekten Polarität eingelegt werden, wie dies im Innern des Batteriegehäuses angezeigt ist.

Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Types einzulegen.

Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind.

Entnehmen Sie die Batterien, wenn die Fernbedienung längerere Zeit nicht benutzt wird.

Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmüll zu geben.

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

Wechsel/Einlagen der Batterien:

a) Öffnen und entfern den Sie den Batteriefachdeckel der Fernbedienung, indem Sie他们在 kraftigem Zug an der Lasche am Rand der Fernbedienung anheiten. Der Batteriefachdeckel wird magnetisch gehalten, die Schrauben müssen nicht gelöst werden!

b) Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargestellt, richtig ein.

c) Schlieben Sie das Batteriefach der Fernbedienung.

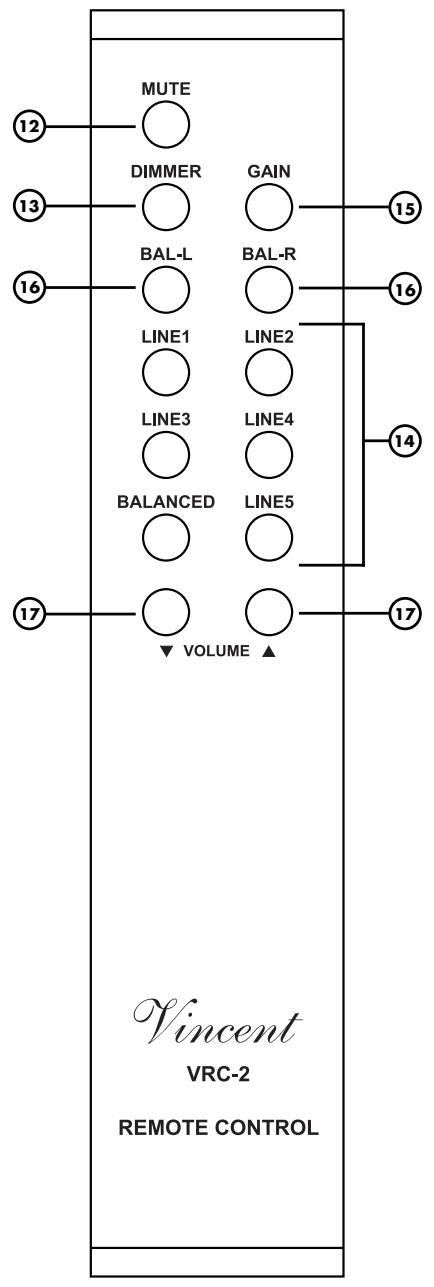

TASTEN DER FERNBEDIENUNG

12. MUTE: Taste für die Stummschaltung

Schaltet die Ausgangssignale der Laufsprecherklemen (6) und der Vorverstärkerausgabe „PRE OUTPUT" (9) ab.

13. DIMMER

Hiermit kann die Helligkeit der Anzeige (2) in zwei Stufen reduziert oder die Anzeige abgeschal-tet werden.

14. Eingangswahllasten

Drücken Sie die Taste für den Eingangssanschluss, an dem das Gerät, das Sie horen möchten, angeschlossen ist.

15. GAIN

Ausgangssignale werden nach Umstellung auf "08dB"kleiner und die angeschlossenen Laufsprecher leiser. Sollte nur aktiviert werden, wenn bei geringen Laustärkewerten die Lautstärke schon sehr hoch ist.

16. BAL-L und BAL-R:

Tasten für die Balance-Regelung

Stellen Sie hiermit, wenn gewünscht, den Lautstärkeunterschied zwischen rechten und linkem Kanal ein.

17. VOLUME / : Lautstärketasten

Verändern Sie hiermit die Lautstärkeeinstellung des Verständrkers für die Laufsprecher (6) und die Vorverstärkerausgänge, PRE OUTPUT" (9).

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation mussen von allen verwendeten Anschlüssen an der Geräterückseite die Kunststoff-Schutzkappen entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln!

Achten Sie darauf, die analygen Eingänge für rechts und links nicht zu vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder weiß für den linken Kanal.

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautspracherkabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautspricher oder des Verständers.

Sorgen Sie damit, dass blanke Laufsprecherdrechte sich niemals gegenüber oder das Metall der Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss

macht sich durch verringerte Klangqualität bemerkbar. Verwenden Sie nur Laatsprecher mit einer Nennimpe-danz von mindestens 4

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautsprecher-und Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugten Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

XLR-Anschlüsse

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung entsprechlich sind. Dieses Vincent Gerät verwendet das europäische System nach dem Standard AES14-1992 der "Audio Engineering Society". Der Aufbau des Kabels ist in jedem Fall gleich. Solange beide verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der Fall, wenn beide von Vincent hergestellt wurden. Werden zwei Geräte unterschiedlicher Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

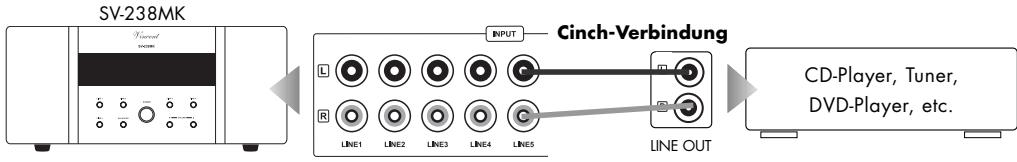

ANSCHLUSS DER QUELLGERÄTE MIT CINCH-HOCHPEGELAUSGANG

Verbinden Sie die Ausgänge dieser Quellgeräte mit den Eingängen „LINE1" ... „LINE5" (8) des Verstärkers. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" markiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren Bedienungsanleitungen.

Zur Verwendung eines Plattenspielers bestehtigen Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannot), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleinge range installiert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und konnen direkt angeschlossen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung deses Gerätes.

Oftmals lassst sich unter Zuhlfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

Es konnen bis zu fünf Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den zugehörigen Ton-Eingängen „LINE1" ... „LINE5" handelt es sich um elektrisch gleichwertige standardmäßige Hochpegeleingänge mit Cinch-Buchsen. Sie haben eine identische Funktion, sie entsprechenden sich lediglich durch die Beschriffung.

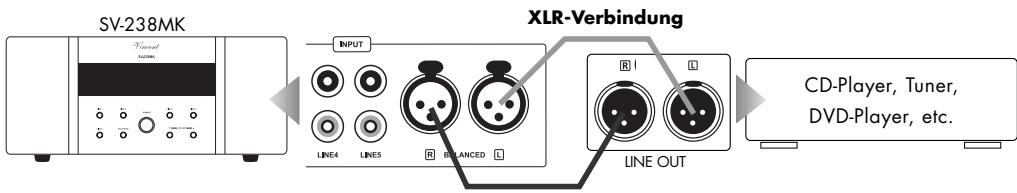

ANSCHLUSS EINES QUELLGERÄTES MIT STEREO-XLR-AUSGANG

Der Eingang „INPUT BALANCED" (10) kann nur mit einem Gerät verbunden werden, das einen ebenso symmetrischen Ausgang hat. Sie erkennen das an der Form des so genannten XLR-Anschlusses. Lassen Sie den Eingang frei, wenn keines ihrer Audio-Quellen diese Art des Anschlusses verwendet. Manchmal besitzen Audio-Quellgeräte auch beiden Anschlussmöglichkeiten.

ANSCHLUSS ZWEIER ZUSÄTZLICHER ENDSTUFEN-KANÄLE MIT CINCH- ODER XLR-ANSCHLÜSSEN

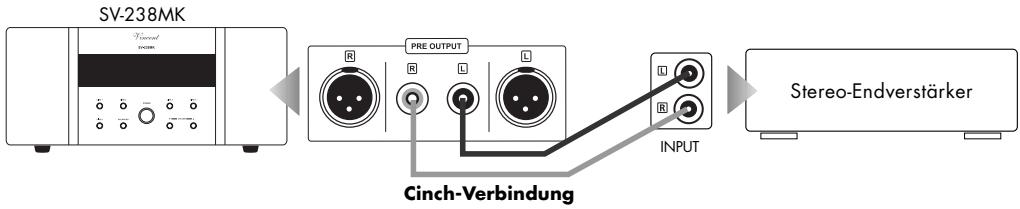

Die Buchsen „PRE OUTPUT" (9) besteht Sie nur dann, wenn Sie separate Endversteller für die Versorgung zusätzlicher Laufsprecher verwenden sollen. Dies kann sinnvoll sein, wenn zwei weitere Laufsprecher für Stereo-Musikwiedergabe, eventuell auch in einem anderen Raum, verwendet werden sollen. Diese Laufsprecher werden dann an die Ausgabe zusätzlicher Endversteller angeschlossen. Zwei Endstufenkanäle können via Cinch-Verbindung angeschlossen werden.

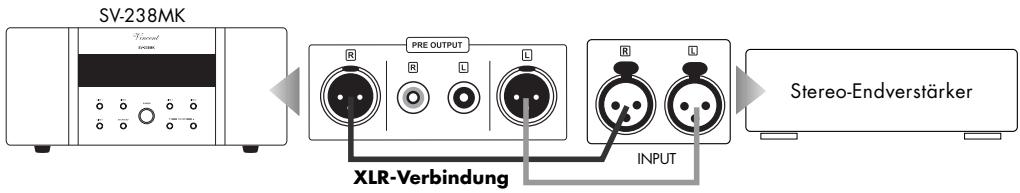

Zwei weitere Endstufenkanä konnen mittels XLR-Verbindungen angeschlossen werden.

Beide Stereo-Vorverstärkerausgabe liefern das gleiche Stereo-Musiksignal. Anstelle der hier gezeigten Stereo-Endversteller können auch jeweils zwei Mono-Endversteller eingesetzt werden.

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einszuschalten, haben manche Hersteller die Geräte mit einer so genannten „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestaffelt. Vor alles für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu können, müssen Kabelverbindungen direkt oder indirectt zwischen dem Verträker und allen Geräten, welche diese Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Verträkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützt, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getreten, sondern in Bereitschaft geschältet sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel bestehtigt.

Ist die hier beschriebene Arbeitsweise nicht erwückscht, reicht es meist, die in thisem Abschnitt beschrieben Kabelverbindungen wegzulassen.

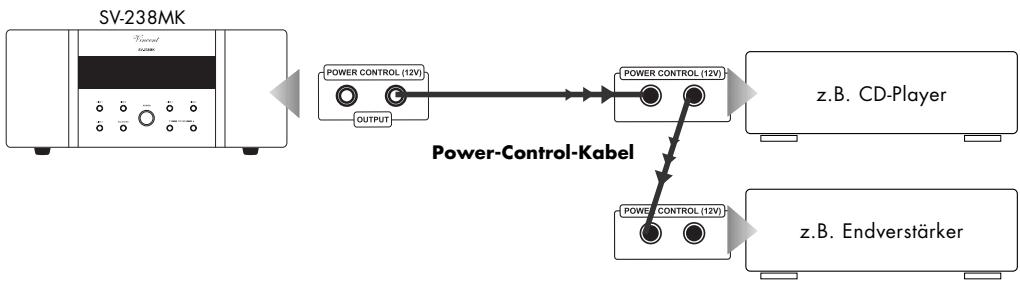

Der SV-238MK besitzt zwei Ausgangsanschlüsse für die Einschaltsteuerung. Damit kann er das Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgegeben. Zwei Geräte, welche das Schaltsignal erhalten sollen, können direkt an den beiden „POWER CONTROL“-Ausgängen (7) angegeschlossen werden. Sind jedoch mehr als zwei Geräte, welche gesteuert werden konnen, angeschlossen, so ist es notwendig, die Steuerverbindung zwischen Vorverträger und weiteren zu steuernden Geräten über die Ausgänge der zwei direkt angeschlossenen Geräte zu führen. Zu dieser Zweck kann an den meisten Geräten einer der beiden „POWER CONTROL“-Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Auf diese Weise konnen theoretisch unendlich viele Geräte mit den Schaltimpulsen versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und damit zu verketten, wird auch als „daisy chaining" bezeichnet.

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorverträger oder Vollverträger), besitzen zwei Anschlussbuchen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In this fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollverträger) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgabe handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern führen niemals unterinander verbunden werden! An alle anderen Geräte direkt oder indirekt nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

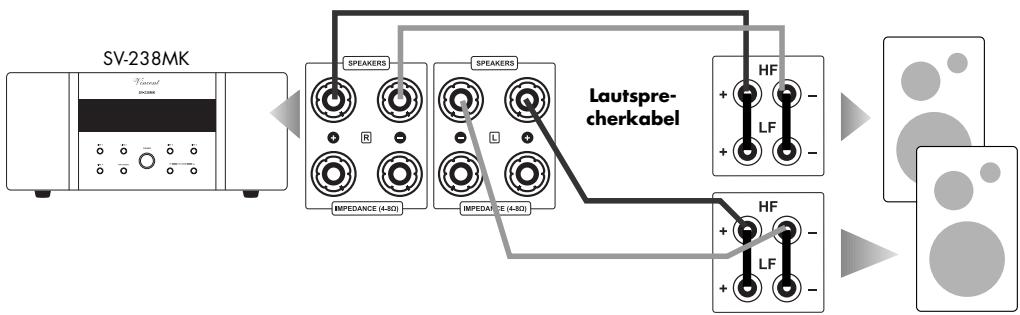

ANSCHLUSS DER LAUTSPRECHER

An den Verstärker SV-238MK konnen entweder ein Lautsprecherpaar oder zwei Lautsprecherpaare ange-schlossen werden. Für jeder Lautsprecher finden Sie am Gerät zwei Lautsprecherklemen (positiv + und negativ -), welche mit einer Seite eines Lautsprecherkabels verbunden werden. An jedem Klemmenpaar finden Sie eine Beschrifung (R oder L), welche anzeigt, zu welcher Seite (rechts oder links) das Klemmenpaar gehört. Am Lautsprecher gibt es gleichartige oder ähnliche Anschlüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Lautsprecher zugeordneten Lautsprecherkabels angeschlossen. Durch das Lautsprecherkabel muss jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit „+“ markierte Klemme am Verstärker muss zum mit „+“ markierten Anschluss des Lautsprechers führen. Die Skizze zeigt die Anschlüsse bei Verwendung eines Lautsprecherpaares. Soll ein zweites Lautsprecherpaar ange-schlossen werden, so werden auf ähnliche Weise die Klemmen der unteren Anschlussreihe mit den zusätzlichen Lautsprechern verbunden. Dies ist jedoch nur erlaubt, wenn alle verwendeten Lautsprecher eine Mindest-Impedanz von 8 Ω besitzen.

rechte bzw. linker Lautsprecher

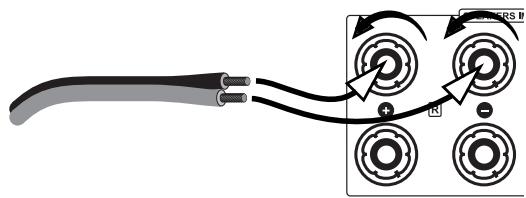

Wird jeder Laufsprecher ganz normal mit einem doppeladrigen Laufsprecherkabel verbunden, so müssen bei Laufsprechem mit Doppelanschluss (vier Laufsprecherklemen) die (meist mit den Laufsprechem geleiferten) Kontaktbrücken (meist keine Metallplätten oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. bereits mit „+“ beschäftete Klemmen) angebracht werden. Der mit „+“ und „R“ markierte Anschluss des Endverträckers wird mit einem der mit „+“ markierten, gebrachten Anschlüsse des rechten Laufsprechers verbunden. Der mit „-“ und „R“ markierte Anschluss des Endverträckers wird mit einem der mit „-“ markierten, gebrachten Anschlüsse des rechten Laufsprechers verbunden. Für das Laufsprecherkabel zwischen den Anschlüsen des linken Laufsprechers ist die entsprechende Zuordnung zu wahren.

ANSCHLUSS DER LAUTSPRECHER

Wenn ein Lautsprecherpaar im „Bi-Wiring" angeschlossen werden soll, können beide zu einer Seite (rechts, links) gehörenden Lautsprecher-Klemmenpaare verwendet werden. Anders als beim Anschluss der Lautsprecher mit je einem Lautsprecherkabel wird bei Bi-Wiring der dafür geeignete Lautsprecher über zwei getrennte Lautsprecherkabel an das Ausgangsklemmenpaar bzw. die Ausgangsklemmenpaare des Endverträkers angeschlossen. Dabei verdoppelt sich der Verkabelungsaufwand, für weitere Kombinationen aus Lautsprechern und Verträkern verbessert sich dadurch die Klangqualität.

Rückseite Rückseite des rechten des linken Laufsprechers Laufsprechers

Vor der Umrüstung auf Bi-Wiring mussen die im Normalbetrieb am Doppelanschluss des Laufsprechers angebrachten Metallbrücken entfeert werden. Nur Laufsprecher mit diesen Bi-Wiring-Terminals sind geeignet. Die Filterung des gesamten Frequenzbereiches findet in den nun aufgetrennten Weichen der Laufsprecher staat. Für jeder Laufsprecher wird ein Kabel mit dem für die hohenen, das andere mit dem für die niedrigeren Frenzen vorgesehenen Laufsprecheranschluss verbunden. Achten Sie auf die richtige Polung. Ihr Fachhändler wird Ohnen mit Rat und Tat zur Seite stehen.

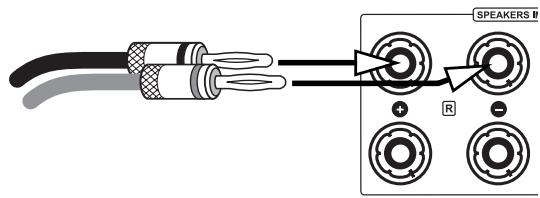

Wenn Sie konfektionierte Laufsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Laufsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

Wenn an das Laustsprecherkabel keine Steckver-binder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes Stück der Isolierung von je-dem Endstück des Laustsprecherdrahtes. Verdril- ten Sie die blanke Litze, um Kurzschlusage zu vermeiden. Drehen Sie den Knopf der Laustsprecherklemme im Gegenuhrzeigersinn, umihn zu losen und führen Sie das alanke Drahtende in das nun freiigende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Laustsprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

ANSCHLUSS DER LAUTSPRECHER

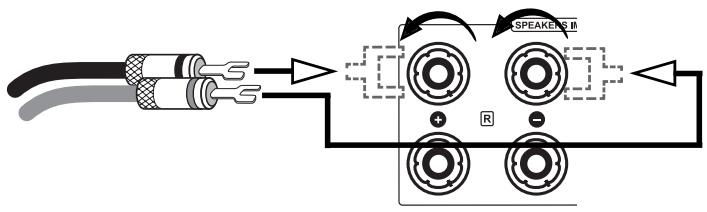

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenahrzeigersinn gelost, der Kabelschuh daruntergeschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

Alle verwendeten Laufsprecher müssen eine Nennimpedanz von mindestens 8 aufweisen (wenn zwei Paar Laufsprecher angeschlossen werden) und mindestens 4 (wenn ein Paar Laufsprecher angeschlossen wird).

Achten Sie auf die richtige Polung der Laufsprecherkabelanschlüsse. Der positive Kontakt ist mein rot und oft mit „+“ markiert. Die markierte Leitung des Laufsprecherkabels muss mit dem positiven Anschluss verbunden werden.

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseiteiben der Netzbuchse abzULEnen.Bedenken Sie,dass dieser Vollverträker kurzzeitig bis zu 1000 W elektrischer Leistung benöttigt.Verwenden Sie deshalb möglichst keine oder nur geeignete Netzverlängerungskabel oder -verteilerdosen.Achten Sie daraufuf,dass die Stromversorgung, an deren Wanddose Sie das Gerät anschlieben, fur 16 A Netzstrom ausgelegt ist. Auch die verwendete Netzzuleitung solle fur Netzströme bis 16 A geeignet sein.Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerästecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand.Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (4)	Das Gerät besitz keine Standby-Schaltung, es wird an der Gerätevorderseite und nicht über die Fernbedienung ein- bzw. ausgeschält. Ist der Schalter in der Ausschaltposition, ist das Gerät vollständig vom Stromnetz getrennt.WELCOMEDIreikt nach dem Einschalten sollte vorsichtshalber die Lautstärkeeinstellung des Verträkers reduziert werden.
Eingangssquelle wählten	Eingangs-wahllasten(3)(14)	Kurzes Betätigten der Tastes für den gewünschten Eingangskanal (LINE1...LINE5 oder BALANCED) wechsel auf die Wiedergabe des Dort ange-schlossenen Gerätes. Sowohl die Gerätevorderseite als auch die Fernbedienung tragen diese Wahllasten. Der Name des Eingangskanals erscheid in der Anzeige.LINE2 -50dBVor dem Umschalten des Eingangskanals sollte vorsichtshalber die Lautstärke (5)(17) reduziert werden!
Lautstärke des Systems verändern	VOLUME▲/▼ (5)(17)	Halten Sie die Taste „VOLUME ▲“ gedrückt, um die Lautstärke zu erhö-hen. Verwenden Sie „VOLUME ▼“, um diese zu verrirgen. Dies ist sowohl mit der Fernbedienung als auch mit den Gerätetasten möglich. Das Display (2) zeigt die aktuelle Lautstärkeeinstellung an. Der Wert für das Lautstärkeminimum ist -99dB, das Maximum wird spätestens bei einer Anzeige von 00dB, mit den meisten Latsprechemn schon viel früher erreicht.VOLUME-99dB <...> VOLUME 00dBAuch das Signal des Vorverträkerausgangs „PRE OUTPUT" (9) wird dadurch beeinflust.
Laufsprecher und Vorstufenausgänge stummschalten	MUTE (12)	Die Stummschaltung kann nur über die Fernbedienung betägt werden. Sie schaltet das Ausgangssignal der Latsprecheranschlüsse (6) und der Vorver-stärkerausgänge „PRE OUTPUT" (9) ab. Durch erneutes Betätigten wird die ursprünglich eingestellte Lautstärke wiederhergestellt. Solange die Stumm-schaltung aktiv ist, ist in der Anzeige der Schriftzug „MUTING" zu sehen.MUTING
Verträzung reduzieren (-8dB Pegeldämpfung)	GAIN (15)	Betätigten dieser Taste aktiviert bzw. deaktiviert eine Pegeldämpfung um 8dB, welche sich sowohl auf die Lautstärke der Latsprecher als auch die Signale des Ausgangs „PRE OUTPUT" (9) auswirkt. Die GAIN-Einstellung ist sinnvoll, wenn die Kombination aus Verträker und Latsprechemn eine so hohe Empfindlichkeit zeigt, dass der nutzbare Regelbereich der Lautstärkeeinstellung des SV-238MK bei niedrigen Werten liegt. Dann ist bei geringen Lautstärkewerten die Lautstärke schon sehr hoch und die Lautstärkeschritte sind zu grob.Dräumen Sie in thisem Fall, nachdem Sie die Lautstärke vorsichtshalber reduziert haben, die Taste „GAIN". Falls die Pegeldämpfung vorher abgeschaltet war, erscheid nun „-08dB" in der Anzeige. Die Lautstärke der angeschlossenen Latsprecher wird geringer und die Pegel der Ausgangssignale „PRE OUTPUT" (9) werden kleiner.GAIN -08dB <> GAIN -00dBEin weiterer Tastendruck bringt die Verträkung wieder in den ursprüngli-chen Zustand (00dB). Die GAIN-Funktion kann nur über die Fernbedienung ein- und ausgeschaltet werden. Im täglichen Gebrauch der Vorstufe sollte diese Taste nicht betägt werden!

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Kanalbalance verändern	BAL-L / BAL-R (16)	Hiermit stellen Sie einen der beiden Kanäle und damit auch einen der beiden Laufsprecher lauter als den anderen ein. Die Kanalbalance-Regelung kann nur mit der Fernbedienung vorgenommen werden. Das ist evil. ge-wünscht, falls Sie am Hörplatz dem einen der beiden Laufsprecher{naher als dem anderen sind und dadurch ein Lautstärkeunterschied wahrgenomen wird. Betätigten Sie, gegebenenfalls mehrfach, die Taste „BAL-L“, um den linken Kanal lauter als den rechten Kanal einzustellen. Verwendten Sie die Taste „BAL-R“, um den rechten Kanal lauter als den linken Kanal einzstellen. Die Anzeige stellt während der Veränderung der Einstellung einen Balken dar, der aneigt, welcher der beiden Stereo-Kanäle lauter einge-stellt wurde. Die exakte Mittenposition (beide Laufsprecher gleichlaut) wird durch eine Doppelmarkierung angezeigt. L-|←...| L-|←R ←...| L-|←R ←...| L-|←R
Helligkeit der Anzeige an der Gerätefront verändern	DIMMER (13)	These Funktion kann nur mit der Fernbedienung betägt werden. Mit dieser Taste kann die Helligkeit der Anzeige (2) an der Gerätevorderseite in zwei Stufen reduziert (Betätigung 1x, 2x) oder die Anzeige abgeschaltet (Betä-tigung 3x) werden. Ein vierten Tastendruck stellt die ursprüngliche, maxima-le Helligkeit wieder her.

WEITERETIIPPS

Einspielzeit/Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bissie ihre klangliche Höchstleistung erreichen.
Dieser Zeitraum ist für die verschiedene Komponennten Ihres Systems sehr entsprechlich. Bessere und gleichformigere Leistung erhalten Sie wahrend der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautspecher hörbaren Brummgeräusch führen, dessen Laustärke sich mit dem Lauststärkeregler beeinflussen{lászt. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät thises Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputer, elekrostaticen Lautsprechnern, Subwoofern, Plattenspielern oder Kopfhörererverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränderter besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammengefasst. Dort finden sie/genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gänstigen Stelle eine unlösbare Verbindung mit dem Gehäuse und beiden werden meinst auch GENAU einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt, die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer Funktionie-renden Steckdose her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebene falls gegen ein geeignetes Kalt-ge-rätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung bzw. Gerät defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschelt und aktiv (Geräte-anzeige (2) in Funktion)	Das momentan eingestellte (3)(14) Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlosen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Verträkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Verträker gewählt.	Korrigieren Sie die Eingangswahl (3)(14).
	Lautstärke (VOLUME) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke (5)(17).
	Der Verträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" (12)).
	Die Lautspracherkabel sind nicht richtig mit den Anschlussklemen des Verträkers ver-bunden oder defekt.	Prüfen und befestigen Sie die Lautspracherkabel an den Klemmen des Verträkers (6) und an den Anschlüssen der Lautspricher.
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgerät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgerät und Verträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Kanalbalance ist verstellt.	Bringen Sie den Kanal-Lautträke-Unterschied (16) in die gewünschte Einstellung.
	Eines der Lautspracherkabel ist nicht richtig an den Verträker angeschlossen oder defekt.	Prüfen und befestigen Sie die Lautspracherkabel an den Klemmen des Verträkers und an den Anschlüssen der Lautspricher.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Ein Plattenspieler wurde ohne Zwischenge-schaltete Phonovorstufe (Entzerrervorstufe) an einen der Hochpegel angeschlossen.	Schließen Sie eine Phonovorstufe an.
Über die Fernbe-dienung können keine Funktionen ausgeführten werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder ver-braucht.	Prüfen und ersetzen Sie ggf. die Batterien.
	Die SichteLinie zwischen Fernbedienung und Gerät ist versperrt, die Reichweite wurde übersritten oder das Handgerät wurde aus zu weit seitlicher Position betätig.	Versuchen Sie, die Fernbedienung nur bei frei-er Sichte auf die Gerätefront, innerhalb von 7m Entfernung und möglichst frontal auf das Gerät zu richten.
	Gerät nicht eingeschaltet.	Schalten Sie das Gerät ein.
Tiefton- Brummen zu hören	Siehe Abschnitt „Netzbrummen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbrummen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nennausgangsleistung Class A an 8Ω:

Nennausgangsleistung Class AB an 8Ω:

Nennausgangsleistung Class AB an 4

Nennausgangsleistung Class AB an 2Ω:

Eingangsempfindlichkeit:

Klirrfactor:

Signal-Rausch-Abstand:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

MaBe (B× H× T)

Gewicht:

Farbe:

20 Hz - 20 kHz ±0,5 dB

2×60W (RMS)

2 × 200 Watt

2 × 400 Watt

2 × 700 Watt

250 mV

< 0,1% (1 kHz, 1 W)

95dB

47 kΩ

230 V/50 Hz

5 × Cinch stereo, 1 × XLR stereo

4x2 LS-Klemmen (max. 4 Laufsprecher),

1x PRE stereo Cinch, 1x PRE stereo XLR

2x Power-Control (3,5 mm Klinkenbuchse)

430 × 180 × 530 ~mm

32 kg

silber / schwarz

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möchten und dazu an den Vor-, Vollveränder oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplatten-spieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leisesten und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff for die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstärkers die maximale Ausgangsleistung bewirkt. Beispiele: 100mV bis 500mV (Millivolt) bei Hochpegelein-gangen, 2mV bis 5mV am Phono-MM-Eingang oder 0,1mV bis 0,5mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Große und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträger-Eingänge geeignet sind. Eingänge des Verträkers (in der Regel als Cinch-Buchse ausgeführ't), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Inneleniter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.

XLR

Auch: „symmetrische Verbindung“ oder „balanced". Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitz meist drei Kontaktstüfte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselen Signals mit negativem Spannungshub (deswegen drei Anschluss-Stifte), so dass bei entsprachender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektromagnetischen Störungen beseitigt werden konnen. Des Weiteren wird mit einem higheren Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicherer.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
