BEDIENUNGSANLEITUNG SV-236MK VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Fernbedienung 9
Installation 11
Bedienung des Gerätes 17
Weitere Tipps 19
Fehlersuche 20
Technische Daten 22
23

deutsch

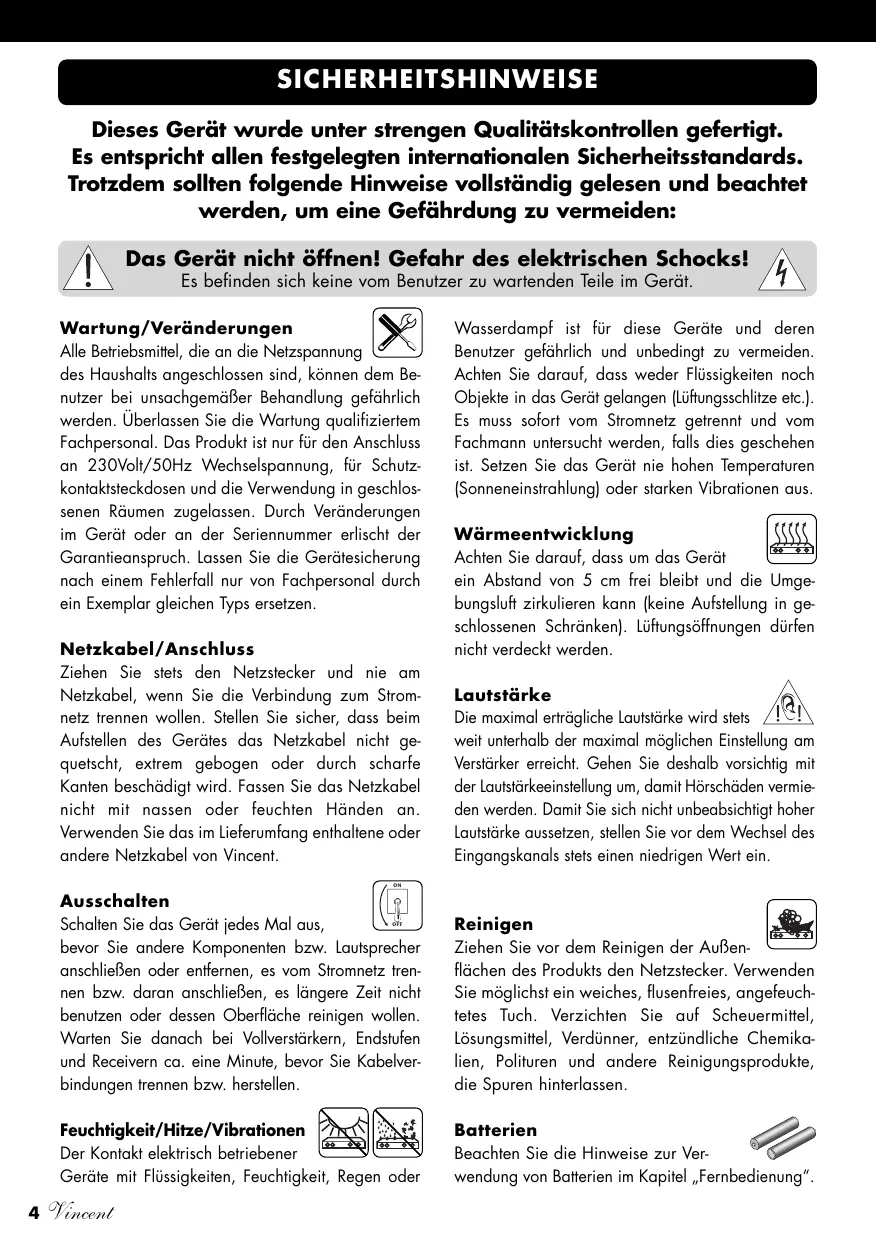

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, konnen nutzer bei unsachgemäßer Behandlung gele werden. Überlassen Sie die Wartung qualf Fachpersonal. Das Produkt ist nur für den An 230Volt/50Hz Wechselspannung, für contactsteckdosen und die Verwendung in genen Räumen zugelassen. Durch Veränd im Gerät oder an der Seriennummer erli: Garantieanspruch. Lassen Sie die Gerätesinnach einem Fehlerfall nur von Fachpersonen ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus, bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernern, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie darauf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sofort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperaturen (Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchte Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine dafür geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zu platzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der europäischen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfalleimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden undHELPen mit, die Hersteller zur Produktion von langlebigen oder weiter verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gultigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdruckliche und schriftliche Genehmigung weder komplett noch auszugswise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungen vorhanden sind, die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

• 1 Netzkabel
• 1 Fernbedienung SYR-A
• 2 Batterien vom Typ AAA (LR3)
  -这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme besteht, erfreuen sich hochwertige Stereoganlagen weiterhin großer Beliebtheit. Manch einer schreckt auch vor der Installation allzu aufwändiger Mehrkanalsysteme zurück und genieBt DVD-Filme in Stereo. Manche Musikliebhaber möchten nicht auf Raumklangsysteme umsteigen, weil High-End-Stereo-Quellen in manchen Surroundsystemen nicht ihr gesamtes Klangpotential entfallen konnen. Auch dann, wenn eine Platz sparende Zweitanlage nicht zusammen an Klangqualitat sparen soll, werden Stereovollverstrekker bevorzugt.

Der SV-236MK ist ein fernbedienbarer StereoVollverträker. Er vereint die Vorzüge von Transistorverträkern und Röhrenverträkern. Die aus langjähriger Erfahrung abgeleitete Schaltungstechnik konzentriert sich auf das Wesentliche des Stereoklanges. Die verwendete Verstärkertechnik setzen sowohl auf „Class A“- als auch auf „Class AB“-Schaltung. So werden die Vorzüge der leistungsbegrenzten, klanglich überlegenen „Class

A"-Schaltung und der für höhere Ausgangsleistung geeigneten „Class AB"-Schaltung kombiniert. Die jeweils wirksame Betriebsart wird automatischlastabhängig umgestellt und kann nicht vomBenutzer beeinflusst werden. Ergebnis ist die vollige Abwesenheit der von Class-B-Verständernbekanten, trocken-kornigen Klangcharakteristik. Das Gerat besitzt genug Leistung, um auch zweiPaare gängiger Laufsprechermodelle anteibenund kontrollieren zu konnen. Weitere Ausstattungsmerkmale sind abschaltbare Klangregler und dieLoudness-Funktion. Als Weiterentwicklung desVorgängermodells SV-236 besitzt das GeratAnschlüsse fur die zentrale Einschaltsteuerung(Power Control) und ein verbessertes Gehäuse.Hochste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.Dieser Verträker ist der ideale Partner fur DVDPlayer, CD-Player, Tuner, Kopfhörerverträker undLaufsprecher von Vincent. Zusammen mit den HiFiMöbeln und Laufsprecherkabeln des Sortimentsskann ein perfekt harmonierendes System aufgebaut werden.

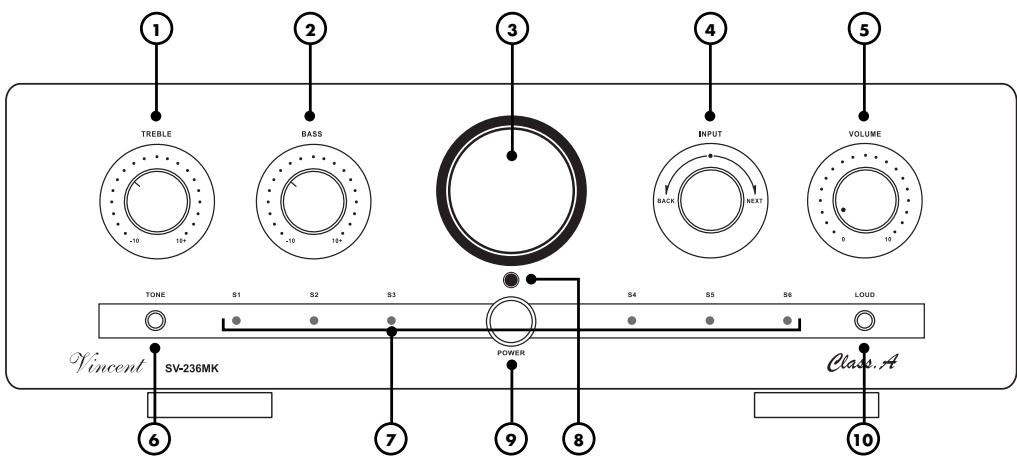

VORDERANSICHT

1. TREBLE: Höhenregler

Zur Einstellung der Höhenanteile des Klangs.

2. BASS: Tiefenregler

Zur Einstellung der Bassanteile des Klangs.

3. Röhrensichtfenster

4. INPUT: Drehknopf für die Eingangswahl

Hiermit kann eine der sechs Eingangsquellen des Verstärkers zur Wiedergabe ausgewählten werden.

5. VOLUME: Lautstärkedrehknopf

Hiermit kann die Lautstärke des Systems erhöht oder verringert werden.

6. TONE: Klangregelung ein-/ausschalten

Umgehung (Bypass) der Klangregelung, welche an den Drehknöpfen BASS (2) und TREBLE (1) eingestellt wurde.

7. LEDs für die Eingangswahl

Die dem ausgewählten Eingang zugeordnete LED leuchtet, solange der Veränder eingeschaltet bleibt und nicht stummgeschaltet ist.

8. Empfängerdiode für die Fernbedienung

9. POWER: Netzschalter

Schaltet das Gerä ein und aus. Im ausgeschalten Zustand ist das Gerä vom Stromnetz getrennt.

10. LOUD: Loudness-Schaltung

Dieser Knopf aktiviert und deaktiviert eine Klangkorrektur für niedrige Lautstärkebereiche.

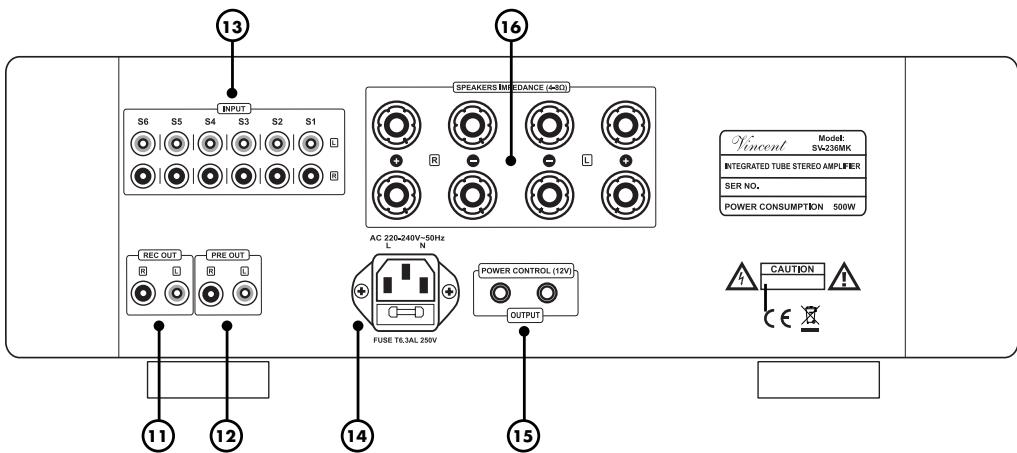

RÜCKANSICHT

11. REC OUT: Aufnahmeausgang

Schlieben Sie hier, wenn gewünscht, z.B. ein Aufnahmegerät an. Das Stereo-Signal theses Ausgangs ist mit dem Ausgangssignal der momentan gewährten Quelle an einem der „INPUT". Anschlüsse identisch und unabhängig von Hautstärkeregelung (5)(20), Klangregelung (1)(2)(6) und Loudness (10). Durch die Stummschaltung (17) wird der Aufnahmeusgang abgeschelt.

12. PRE OUT: Vorverstärkerausgang

Über diesen Ausgang kann, wenn gewünscht, das vorverstärkte Stereo-Tonsignal der momentan gewählten Quelle an zwei zusätzliche Endstufenkanäle oder einen aktiven Subwoofer weitergegeben werden.

13. INPUT: Eingangsanschlüsse

Hier konnen bis zu sechs Quellgerate mit Stereoton-Hochpegelausgang angeschlossen werden.

14. AC 220-240V:

Netzbuchse und Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie da zu die Sicherheitschinweise.

15. POWER CONTROL (12V) OUTPUT

Über diese Klinkenbuchsen (3,5 mm) werden die Signale zur Einschaltsteuerung (Trigger) ausgegeben.

16. SPEAKERS:

Lautsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem oder zwei Lautspricherpaaren. Es konnen Lautsprerckabel mit 4 mm-Banensteckern verwendet werden. Beachten Sie die Hinweise im Kapitel „Installation" für den Fall, dass zwei Lautspricherpaare angeschlossen werden sollen.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf dass Sie die Fernbedienung nicht schräg auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie bereits Batterien wenn der Abstand zum Gerät in dem die Fernbedienung benutz werden kann, sich verringert.

BATTERIEN

Verwendung der Batterien

Eine unsachgemäße Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall)sogar eine Explosion verursachen.

Die Batterien müssen unter Beachtung der korrekten Polarität eingelegt werden, wie dies im Innern des Batteriegehäuses angezeigt ist.

Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Types einzulegen.

Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind.

Entnehmen Sie die Batterien, wenn die Fernbedienung längerere Zeit nicht benutzt wird.

Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmüll zu geben.

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

Wechsel/Einlagen der Batterien:

a) Öffnen und entfern den Sie den Batteriefachdeckel der Fernbedienung, indem Sie他们在 kraftigem Zug an der Lasche am Rand der Fernbedienung anheiten. Der Batteriefachdeckel wird magnetisch gehalten, die Schrauben müssen nicht gelöst werden!

b) Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargestellt, richtig ein.

c) Schlieben Sie das Batteriefach der Fernbedienung.

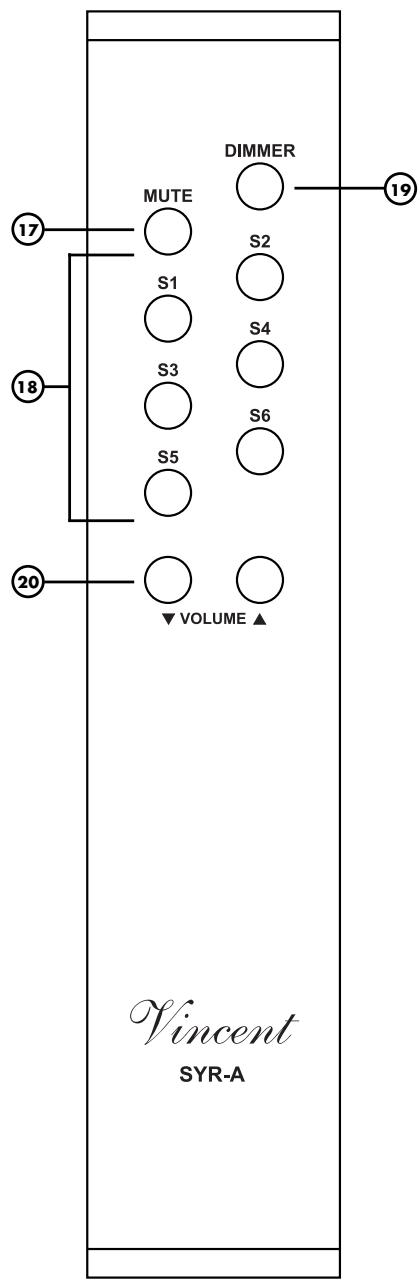

TASTEN DER FERNBEDIENUNG

17. MUTE: Taste für die Stummschaltung

These Tasteschaltet die Lautsprecher sowie die Ausgangssignale von Aufnahmeausgang,REC OUT" (11) und Vorstufenausgang,PRE OUT" (12) ab.

18. Eingangswahltasten

Wahlen Sie hiermit die Musikquelle, die Sie horen möhen.

19. DIMMER:

Helligkeitseinstellung für die Beleuchtung des Röhrenfensters (3) an der Gerätevorderseite.

20. VOLUME und VOLUME :

Lautstärketasten

Verändern Sie hiermit die Lautstärke des Systems.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation mussen von allen verwendeten Anschlüssen an der Geräterückseite die Kunststoff-Schutzkappen entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln!

Achten Sie darauf, die analygen Eingänge für rechts und links nicht zu vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder

wei für den linken Kanal.

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautspracherkabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautspricher oder des Verständers.

Sorgen Sie damit, dass blanke Laufsprecherdrechte sich niemals gegenüber oder das Metall der Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Lautsprecher mit einer Nennimpedanz von mindestens 4 (Anschluss von einem Lautsprecherpaar) und mindestens 8 (bei Anschluss von zwei Lautsprecherpaaren).

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig-

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecher-und Verbindungskabel, beispissewe Vincent Kabel, verwendet werden. Bevorzugena Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

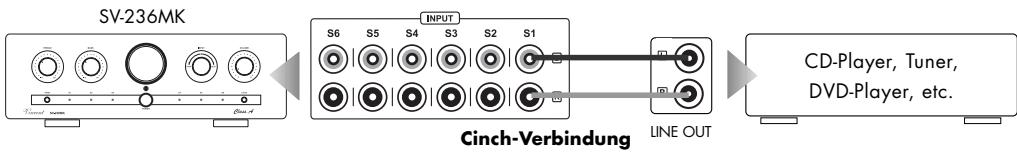

ANSCHLUSS DER QUELLGERÄTE

Verbinden Sie die Ausgänge der Quellgeräte mit den Eingängen „INPUT" (13) thiss Verständerkers. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" beschäftet. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren Bedienungsanleitungen.

Zur Verwendung eines Plattenspielers bestehtigen Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannot), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleingänge installiert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und können direkt angeschlossen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung deses Gerätes.

Oftmals lassst sich unter Zuhlfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

Es konnen bis zu sechs Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den Eingangsanschlüssen handelt es sich um elektrisch gleichwertige Hochpegeleininge mit Cinch-Buchsen. Sie haben eine identische Funktion, sie entsprechenden sich lediglich durch die Beschriffung.

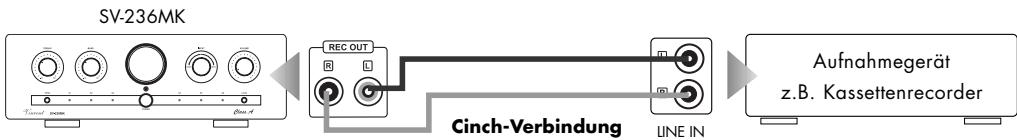

ANSCHLUSS EINES AUFNAHMEGERÄTES

An die Cinch-Buchen „REC OUT" (11) auf der Rückseite des Gerätes konnen Sie, wenn gewünscht, ein analoges Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o.a.) oder ein anderes Gerät, das den unveränderten, fest eingestallen Stereo-Ausgangspiegel (Line-Pegel) der momentan am Verträger (4) gewählten Signalquelle erhalten soll, anschließen. Der Ausgangspiegel ist unabhängig von Lautstärke-einstellung, Loudness und der Klangregelung (BASS, TREBLE, TONE). Wenn der Verträker stummgeschal-tet ist (17), ist der Aufnahmeausgang abgeschaltet.

Verbinden Sie diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang ( & IN & & L & ) "Tape IN" oder "REC IN") des Aufnahmegerätes. Beachten Sieitte, dass einige Aufnahmegeräte einen geringfugig störenden Einfluss auf das jeweilige Audiosignal haben konnen. Manche Aufnahmegeräte haben eine erher niedrige Eingangsimpedanz, welche die Musiksganspannung in geringem Maße verringern kann. Für maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den "REC" -Buchsen nur so lange anzuschreiben, wie Sie Aufnahmen durchführren.

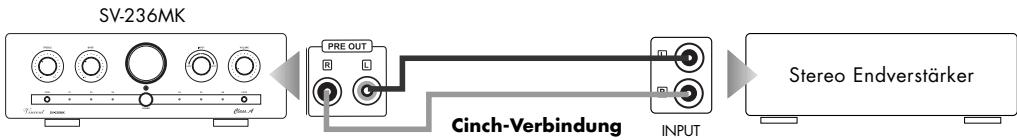

ANSCHLUSS ZWEIER ZUSÄTZLICHER ENDSTUFENKANÄLE

Die Buchsen „PRE OUT" (12) benötigen Sie nur dann, wenn Sie separate Endversteller für die Versorgung zusätzlicher Laufsprecher verwenden wollen. Dies kann sinnvoll sein, wenn zwei weitere Laufsprecher für Stereo-Musikwiedergabe, eventuell auch in einem anderen Raum, verwendet werden sollen. Diese Laufsprecher werden dann an die Ausgänge zusätzlicher Endversteller angeschlossen. Die Ausgangsanschlüsse „PRE OUT" (12) des SV-236MK werden mit den Eingangsanschlüssen der Endstufe(n), welche mein ist mit „INPUT", „POWER AMP IN" oder „MAIN INPUT" beschritten sind, verbunden.

Anstelle des hier gezeigten Stereo-Endverträkers können etwa zwei Mono-Endverträker eingesetzt werden.

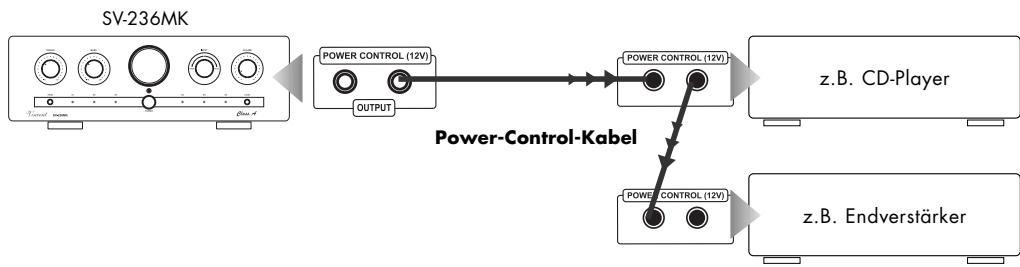

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einszuschalten, haben manche Hersteller die Geräte mit einer so genannten „POWER CONTROL“ Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannot, ausgestaffet. Vor alles für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu konnen, müssen Kabelverbindungen direkt oder indirectt zwischen dem Verträker und allen Geräten, welche diese Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Verträkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützt, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschählt sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel bestehtigt.

Ist die hier beschriebene Arbeitsweise nicht erwückscht, reicht es meist, die in thisem Abschnitt beschrieben Kabelverbindungen wegzulassen.

Der SV-236MK besitzt zwei Ausgangsanschlüsse für die Einschaltsteuerung. Damit kann er das Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgegeben. Zwei Geräte, welche das Schaltsignal erhalten sollen, konnen direkt an den beiden „POWER CONTROL“-Ausgängen (15) angeschlossen werden. Sind jedoch mehr als zwei Geräte, welche gesteuert werden konnen, angeschlossen, so ist es notwendig, die Steuerverbindung zwischen Vorverträger und weiteren zu steuernden Geräten über die Ausgänge der zwei direkt angeschlossenen Geräte zu führen. Zu dieser Zweck kann an den meisten Geräten einer der beiden „POWER CONTROL“-Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Auf diese Weise konnen theoretisch unendlich viele Geräte mit den Schaltimpulsen versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und damit zu verketten, wird auch als „daisy chaining" bezeichnet.

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele der Geräte, welche durch ein Schaltsignal gesteuetiert werden konnen (nicht Vorversteller oder Vollversteller), besitzen zwei Anschlussbuchen, welche nicht als Ein- oder Ausgang gekenn-zeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollversteller) fehlen diese Beschriften. In dem Fall kann davon ausgegangenen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern * durren niemals unterinander verbunden werden! An alle anderen Geräte darf direkt oder indirectr nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frenzenz sind auf der Geräterückseiteiben der Netzbuchse abzULEsen.Wenn die Stromversorgung geeignet ist, drücke Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

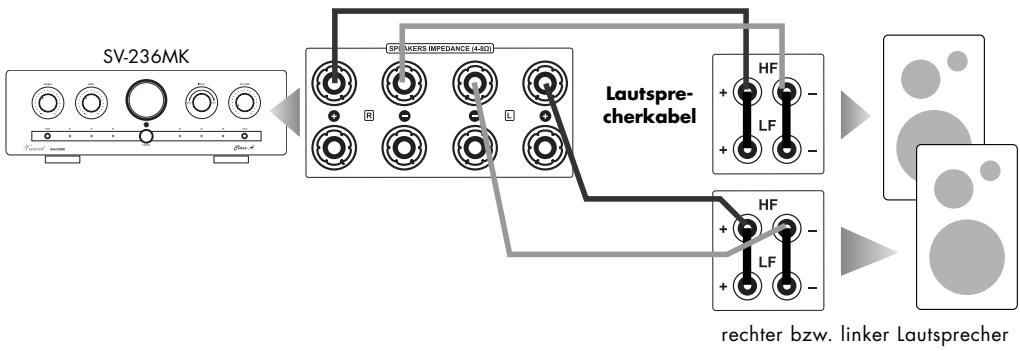

ANSCHLUSS DER LAUTSPRECHER

An den Verstärker SV-236MK konnen entweder ein Lautsprecherpaar oder auch zwei Lautsprecherpaare angeschlossen werden. Beide Ausgänge besteht dem Sereosignal. Für jedem Lautsprecher finden Sie am Gerät zwei Lautsprecherklemmen (positiv + und negativ -), welche mit einer Seite eines Lautsprecherkabels verbunden werden. An jedem Klemmenpaar finden Sie eine Beschrifting (R oder L), welche anzeigt, zu welcher Seite (rechts oder links) das Klemmenpaar gehört. Am Lautsprecher gibt es gleichartige oder ähnliche Anschlüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Lautsprecher zugeordneten Lautsprecherkabels angeschlossen. Durch das Lautsprecherkabel muss jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit "+" markierte Klemme am Verstärker musz zum mit "+" markierten Anschluss des Lautsprechers führen. Die Skizze zeigt die Anschlüsse bei Verwendung eines Lautsprecherpaares. Soll ein zweites Lautsprecherpaar angeschlossen werden, so werden auf ähnliche Weise die Klemmen der unteren Anschlussreihe mit den zusätzlichen Lautsprechn verbunden.

Wird jeder Laufsprecher ganz normal mit einem doppeladrigen Laufsprecherkabel verbunden, so,müssen bei Laufsprechem mit Doppelanschluss (vier Laufsprecherklemen) die (meist mit den Laufsprechem gelef-ferten) Kontaktbrücken (meist keine Metallplätten oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z. B. beiden mit " + " beschrittete Klemmen) angebracht werden. Der mit " + " und " R" markierte Anschluss des Verstärkers wird mit einem der mit " + " markierten, gebrücken An Schlusse des rechten Laufsprechers verbunden. Der mit " - " und " R" markierte Anschluss des Verstärkers wird mit einem der mit " - " markierten, gebrachten An Schlusse des rechten Laufsprechers verbunden. Für das Laufsprecherkabel zwischen den An Schlüssen des linken Laufsprechers ist die entsprechende Zuordnung zu wahlen.

ANSCHLUSS DER LAUTSPRECHER

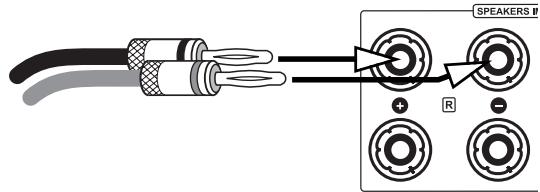

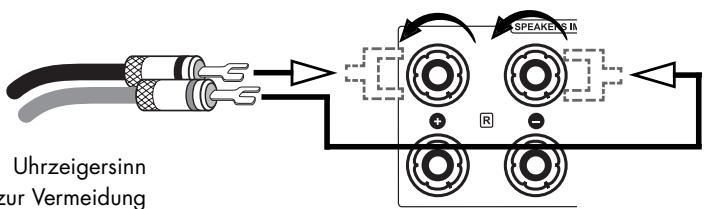

Wenn Sie konfektionierte Laufsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Laufsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenahrzeigersinn gelost, der Kabelschuh daruntergescho

ben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitszt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

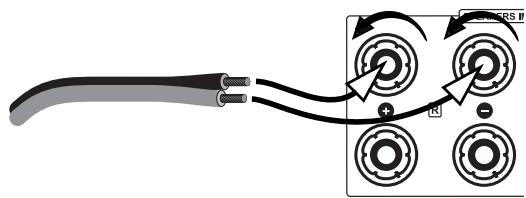

Wenn an das Laustsprecherkabel keine Steckver-binder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes Stück der Isolierung von jeder dem Endstück des Laustsprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Laustsprecherklemme im Gegenahrzeigersinn, umihn zu lösen und führen Sie das alanke Drahtende in das nun freiigende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Laustsprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Wenn Sie zwei Lautsprecherpaare anschlieben möchten, müssen alle verwendeten Lautsprecher eine Nennimpedanz von mindestens 8 aufweisen. Wird der Verträker nur mit einem Lautsprecherpaar betrieben, können alle Lautsprechertypen mit einer Nennimpedanz von mindestens 4 angeschlossen werden.

Achten Sie auf die richtige Polung der Laufsprecherkabelanschlüsse. Der positive Kontakt ist mein rot und oft mit „+“ markiert. Die markierte Leitung des Laufsprecherkabels muss mit dem positiven Anschluss verbunden werden.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (9)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt.Das Gerät besitzt keine Funktion der Betriebsbereitschaft (Standby). Im ein-geschalteten Zustand leuchtet eine der LEDs für die Eingangswahl (7), wenn das Gerät nicht stummgeschaltet ist. Vor dem Einschalten sowie v-sichtshalber die Lautstärkeeinstellung der Vorstufe (5)(20) reduziert werden-den.
Eingangsquelle wahren	INPUT (4)Eingangs-wahltasten (18)	Am Gerät: Wird der Knopf „INPUT" im oder gegen den Uhrzeigersinn gedreht, werden nacheinander alle Eingangskanäe ausgewähl unt und dadurch zur Wiedergabe der an den entsprichenden Eingangsbuchsen (13) angeschlossenen Geräte gewechselt.An der Fernbedienung: Kurzes Betätigten der Taste für den gewürschten Eingangskanal (z.B. „S1") wechselt auf die Wiedergabe des Dort ange-schlosten Gerätes.Die jeweils leuchtende LED für die Eingangswahl zeigt an, welche Quele momentan ausgewähl t ist. Vor dem Umschalten des Eingangskanals solle vorschhaltber die Lautstärke (5)(20) reduziert werden!
Lautstärke des Systems verändern	VOLUME (5)VOLUME▲/▼ (20)	Am Gerät: Drehen Sie den Drehknopf „VOLUME" im Uhrzeigersinn um die Lautstärke zu erhöhen, und im Gegenuhrzeigersinn, um die Lautstärke zu verringern.An der Fernbedienung: Halten Sie die Taste „VOLUME▲" gedrückt, um die Lautstärke zu erhöhen. Verwenden Sie „VOLUME▼", um diese zu ver-ringern.Die Lautstärkeeinstellung wirkt sich auf das Signal der Lautsprecher und den Vorstufenausgang „PRE OUT" (12) aus, das Signal des Ausgangs „REC OUT" (11) bleibt davon unbeeinflusst.
Laustspricher und Aufnahmeausgang stummschalten	MUTE (17)	Die Stummschaltung kann nur mit der Fernbedienungstaste betägt werden.Sie schaltet die Laustspricher, den Vorstufenausgang „PRE OUT" (12) und den Aufnahmeausgang „REC OUT" (11) ab. Während die Stummschaltung aktiv ist, blinking die LED im Lautstärkeregler und die LED für die Eingangswahl erlischt. Durch erneutes Betätigten wird die ursprünglich eingesestigte Lautstärke wiederhergestellt.
Höhenanteile des Klangs verändern	TREBLE (1)	Mit dem Drehregler „TREBLE" an der Gerätevorderseite beeinflussen Sie den Anteil der höheren Töne des Klangbilds. Drehung im Uhrzeigersinn verstrekt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn ver-ringert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (6) gedrückt ist. Die Klangregelung wirkt sich auf die Signale der Laustspricher und des Vorstufenausgangs „PRE OUT" (12) aus, das Signal des Aufnahmeausgangs „REC OUT" (11) bleibt davon unbeeinflusst.
Bassanteile des Klangs verändern	BASS (2)	Mit dem Drehregler „BASS" an der Gerätevorderseite beeinflussen Sie den Anteil der tieferen Töne des Klangbilds. Drehung im Uhrzeigersinn verstrekt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn verringert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (6) gedrückt ist. Die Klangregelung wirkt sich auf die Signale der Laustprecher und des Vorstufenausgangs „PRE OUT" (12) aus, das Signal des Ausgangs „REC OUT" (11) bleibt davon unbeeinflusst.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Klangregelung(BASS/TREBLE)abschalten	TONE (6)	Soll der Klang nicht verändert werden, empfeht es sich, die Klangregelung(BASS, TREBLE) mit diesen Knopf an der Gerätevorderseite abzuschalten.Wenn der Knopf gedrück ist, ist die an den Klangreglern (1)(2) eingestell- te Klangbearbeitung wirsam. Wenn der Knopf nicht gedrück ist, werden die beiden Klangregler in der Vorstufe umgangen und die Signale der Quelle werden durch den eingebauten Vorversteller nicht im Frenquenz- gehalt verändert. Die Klangregelung wirkt sich auf die Signale der Laut-sprecher und des Vorstufenausgangs „PRE OUT" (12) aus, das Signal des Ausgangs „REC OUT" (11) bleibt davon unbeeinflusst.
Klangbearbeitung für niedrige Lautstärke	LOUD (10)	Die Loudness-Funktion wird mit diesen Knopf an der Gerätevorderseite betätiggt. Sie ist ein Leistungsmerkmal von Audio-Verändern, das es dem Bediener erhöglich, per Knopfruck tiefe und hohe Frenquen anzuhe-ben. Die Loudness-Funktion korrigiert damit den Lautstärkeindruck bei nied-riger Lautstärke. Dies ist notwendig, weil das menschliche Gehör bei niedri- ger Lautstärke hohe und tiefe Frenzanteile bei identischem Schalldruck viel leiser wahrnimmt als die Mitten (Tonfrequenzen um 1 kHz). Diese Funktion sollne nur bei niedriger Lautstärke verwendet werden. Sie hat kei-nen Einfluss auf das Signal des Aufnahmeausgangs „REC OUT" (11).
Die Helligkeit der Röhrensichtfensters verändern	DIMMER(19)	Die Beleuchtung des Sichfenster für die von außen sightbare Röhre (3) kann auf eine von vier Helligeitsstufen eingestellt oder abgeschalten werden. Im Auslieferungszustand ist die Beleuchtung auf ihr Maximum einge-stellt. Nachdem die Taste „DIMMER" einzel betädigt wurde, ist die Sichte- fensterbeleuchtung auf die niedrigere Helligeitsstufe eingestellt. Nach dem vierten Tastendruck ist diese Beleuchtung abgeschalten, der fünfte Tasten- druck stellt die maximale Helligkeit wieder her. Die Helligeitseinstellung bleibt gespeichert, wenn das Gerät ausgeschalte wird.

WEITERETIIPPS

Einspielzeit/Aufwärmen

Ohre Audio-Geräte benöttigen eine gewisse Zeit bissie ihre klangliche Höchstleistung erreichen.
Dieser Zeitraum ist für die verschiedene Komponennten Ihres Systems sehr entsprechlich. Bessere und gleichformigere Leistung erhalten Sie wahrend der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautspecher hörbaren Brummgeräusch führen, dessen Laustärke sich mit dem Lauststärkeregler beeinflussen{lászt. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät thises Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputer, elekrostaticen Lautsprechnern, Subwoofern, Plattenspielern oder Kopfhörererverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränderter besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammengefasst. Dort finden sie/genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gänstigen Stelle eine unlösbare Verbindung mit dem Gehäuse und beiden werden meinst auch GENAU einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt, die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer Funktionie-renden Steckdose her.
	Netzkel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kalt-ge-rätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung bzw. Gerät defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschalte und betriebsbereit ist (eine der LEDs an der Gerätevor-derseite (7) leuchtet)	Das momentan eingestellte (4)(18) Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos-enen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Verträkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Verträker gewählt.	Korrigieren Sie die Eingangswahl (4)(18).
	Lautträke (VOLUME) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautträke (5)(20).
	Der Verträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" (17)).
	Die Lautspracherkabel sind nicht richtig mit den Anschlussklemen des Verträkers ver-bunden oder defekt.	Prüfen und befestigen Sie die Lautspracherkabel an den Klemmen des Verträkers (16) und an den Anschlüssen der Lautspracher.
Ton-Wiedergabe eines Kanals faktioniert nicht	Das Quellgerät gibt nur auf einem Canal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgerät und Verträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Eines der Lautspracherkabel ist nicht richtig angeschlossen oder defekt.	Prüfen und befestigen Sie die Lautspracherkabel an den Klemmen des Verträkers und an den Lautsprachanschlüssen. Die Kabel beider Lautspricher eines Lautsprachperares)dürfen nicht an entsprechenden Lautspr-cheranschlüssen (A bzw. B) der Verträker-rückseite angeschlossen sein.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen haben sich gelöst, die Anschlüsse sind verschmutzt oder ein Kabel defekt.Die Klangeinstellungen an den Knöpfen „TRE-BLE" oder „BASS" sind nicht richtig gewählt.Ein Plattenspieler wurde ohne Zwischenge-schaltete Phonovorstufe (Entzerrervorstufe) an einen der Hochpegeleistung angegeschlossen.	Prüfen Sie die Audio-Anschlüsse.Prufen Sie die dört gewählten Einstellungen.Schieden Sie eine Phonovorstufe im Signalweg zwischen Plattenspieler und Verständner an.
Über die Fernbe-dienung konnen keine Funktionen ausgeführten werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder ver-braucht.Die Sichtlinie zwischen Fernbedienung und Gerät ist versperrt, die Reichweite wurde übersritten oder das Handgerät wurde aus zuweit seitlicher Position betätigter.Gerät nicht eingeschaltet.	Prüfen und ersetzen Sie ggf. die Batterien.Versuchen Sie, die Fernbedienung nur bei frei-er Sichte auf die Gerätefront, innerhalb von 7m Entfernung und möglichst frontal auf das Gerät zu halten.Schalten Sie das Gerät ein.
Tiefton- Bruppen zu horen	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:	20 Hz - 20 kHz ±0,5 dB
	20 Hz - 50 kHz ±2 dB
Nennausgangsleistung an 8Ω:	2 x 150 Watt (RMS)
Nennausgangsleistung an 4Ω:	2 x 250 Watt (RMS)
Nennausgangsleistung Class A an 8Ω:	2 x 10 Watt (RMS)
Eingangsempfindlichkeit:	200 mV
Klurrfaktor:	< 0,1% (1 kHz, 1 W)
Signal-Rausch-Abstand:	> 90 dB
Eingangsimpedanz:	47 kΩ
Netzanschluss:	230 V/50 Hz
Eingänge:	6x Cinch stereo
Ausgänge:	1x REC stereo Cinch, 1x PRE stereo Cinch, 2x Power Control (3,5 mm Klinkenbuchse), 4 x 2 Laufsprecherklemmen
Maße (BxHxT):	430 x 152 x 435 mm
Gewicht:	18 kg
Farbe:	schwarz/silber
Röhren:	1 x 12AX7; 2 x 12AX7

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollveränderer oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leisesten und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff for die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Großbe und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträger-Eingänge geeignet sind. Eingänge des Verträgers (in der Regel als Cinch-Buchse ausgeführlt), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lssst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.

SAFETY GUIDELINES

TASTEN DER FERNBEDIENUNG

17. MUTE

20. VOLUME und VOLUME

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
