BEDIENUNGSANLEITUNG PHO-701 VINCENT

Sehr geehrter Kunde,

wir danken Ihnen für das Vertrauen, welches Sie uns durch die Entscheidung für dieses hochwertige Audio-Produkt, das Ihrem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen wollen, das Gerät zu verwenden, lesen Sie bitte vor dem Aufstellen und Anschließen dieses Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihrem System helfen, selbst wenn dieses durch Ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erscheinen mögen. Um Ihnen verwendete Fachbegriffe zu erläutern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfügung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder für Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie ihm Ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unserem / Ihrem Produkt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Installation 10
Weitere Tipps....16
Fehlersuche 17
Technische Daten 18
Lexikon/Wissenswertes 19

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollten folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährdung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können dem Be nutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkon taktsteckdosen und die Ver wendung in geschlossenen Räumen zugelassen. Durch Ver änderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Ge räte sicherung nach einem Fehler fall nur von Fach personal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netz-kabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie sicher, dass beim Aufstellen des Gerätes das Netzkabel nicht ge quetscht, extrem gebogen oder durch scharfe Kan ten beschädigt wird. Fassen Sie das Netz kabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jedes Mal aus, bevor Sie andere Komponenten bzw. Lautsprecher anschließen oder entfernen, es vom Stromnetz trennen bzw. daran anschließen, es längere Zeit nicht benutzen oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverstärkern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabel ver bin dungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüs sigkeiten, Feuchtigkeit, Regen oder Wasser dampf ist für diese Geräte und deren Be nut- zer gefährlich und unbedingt zu vermeiden. Achten Sie darauf, dass weder Flüssigkeiten noch Objekte in das Ge rät gelangen (Lüftungsschlitze etc.) Es muss sofort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperaturen, direkter Sonnen ein strahlung oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Um ge bungsluft zirkulieren kann (keine Aufstellung in ge schlossenen Schränken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträgliche Lautstärke wird stets weit unterhalb der maximal möglichen Ein st Verstärker erreicht. Gehen Sie deshalb vorsider Lautstärkeeinstellung um, damit Hör schäden werden. Damit Sie sich nicht unbeabsich Lautstärke aussetzen, stellen Sie vor dem We Eingangskanals stets einen niedrigen Wert ein

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie mög lichst ein weiches, flusenfreies, angefeuchtetes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemi kalien, Polituren und andere Reinigungsprodukte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine dafür geeignete, stabile Un ter la ge. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zu platzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der europäischen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elek tro nik - geräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestrichenen Ab falleimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das: Alle nicht mehr verwendeten Elektro- und Elektro-nik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und helfen mit, die Hersteller zur Produktion von langlebigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadt verwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Si cherheits richtlinien und den Richtlinien für Nie der spannungs geräte).

Erklärungen/Hinweise

Dieses Dokument ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim und darf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteilt werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Ilfezheim. Vincent arbeitet ständig an der Verbesserung und Weiter entwicklung seiner Produkte. Deshalb bleiben Än der run gen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschritt dienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Infor ma tions - charakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Dieser übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ihnen ausdrücklich, nach Mög lich keit die Originalverpackung für spätere Trans port zwecke aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten häufig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passt, wird das Risiko einer Be schä digung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie darauf hin, dass im Gerät gefährliche Spannungen vorhanden sind, die ei nen Stromschlag verursachen können.

Das Aus rufezeichen macht Sie auf besonders wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollte zusätzlich zum Gerät folgendes Zubehör enthalten:

• 1 Netzgerät PHO-701ps
• 1 DC-Verbindungskabel
• 1 Netzkabel
- USB Kabel
- dieses Handbuch

BESCHREIBUNG DES GERÄTES

Der PHO-701 erfüllt die hohen Ansprüche an die analoge Musikwiedergabe. Er korrigiert die für die Aufzeichnung von Schallplatten angewendete (RIAA-)Vorverzerrung mit großer Genauigkeit und erlaubt so den Anschluss eines Plattenspielers an Verstärker ohne speziellen Phono-Eingang. Durch

das separate Netzteil werden Störungen aus der Netzversorgung minimiert. Das Design passt sich nahtlos in die tubeLine von Vincent ein. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

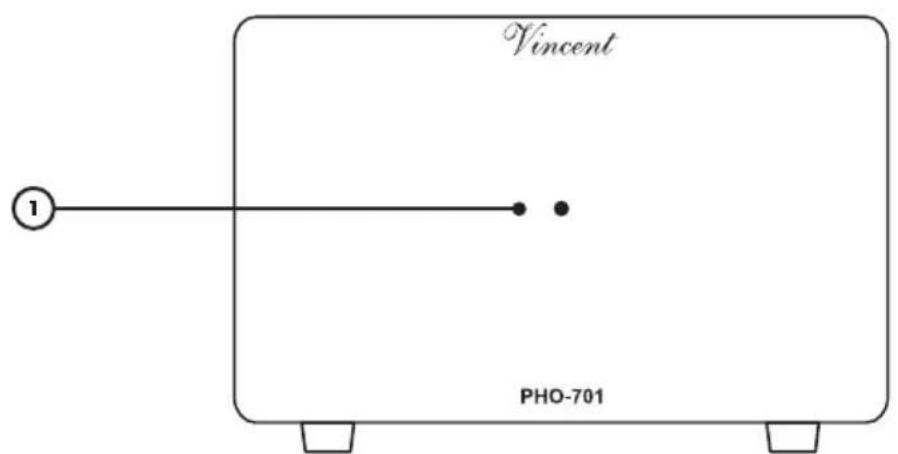

VORDERANSICHT

1. LED des Netzgerätes zur Betriebskontrolle

Leuchtet, sobald das Netzgerät PHO-701ps mit dem Stromnetz verbunden ist und die Geräte am Netz schalter (3) eingeschaltet wurden.

2. Röhrensichtfenster

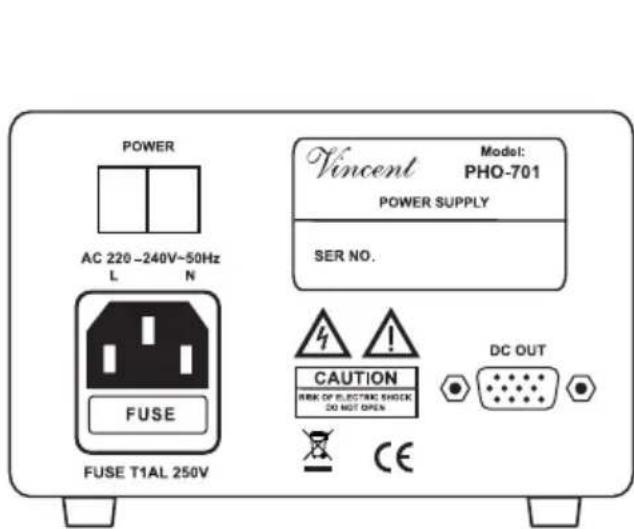

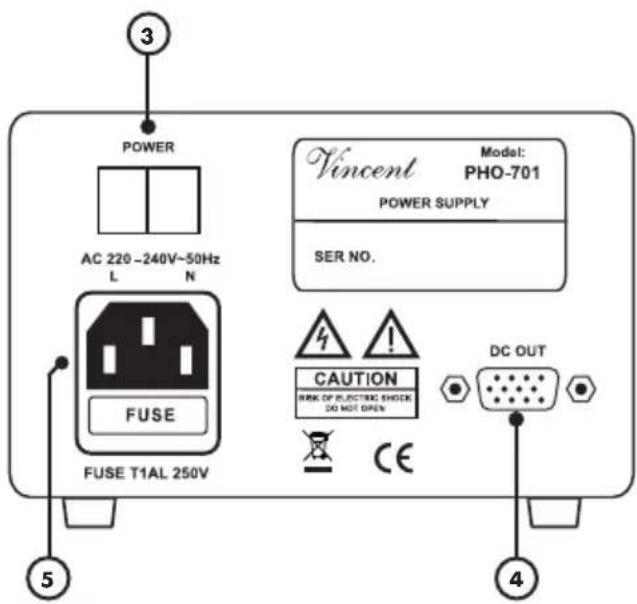

RÜCKANSICHT

POWER AC 220 -240V-50Hz L N VINCENT Model: PHO-701 POWER SUPPLY SER NO. CAUTION INK OF ELECTRIC SHOCK DO NOT OPEN FUSE FUSE T1AL 250V DC OUT ③ ④ ⑤

7 6 51/USB LAMP OFF 1 2 3 INPUT GND OUTPUT MC MM CE DC IN Vincent Model : PHO-701 PHONO AMPLIFIER

3. POWER: Netzschalter

Der Phono-Vorverstärker PHO-701 wird durch diesen Netzschalter am PHO-701ps ein- und ausgeschaltet. Tun Sie dies stets bei ausgeschaltetem Vor- bzw. Vollverstärker!

4. DC OUT: Stromversorgungsausgang zum PHO-701

Verbinden Sie diesen Anschluss durch das beigelegte Kabel mit dem Stromversorgungseingang (10) des PHO-701.

5. AC/FUSE: Netzbuchse des PHO-701ps

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das kleine Kunststoff-Gehäuse an der Unterseite der Netzbuchse be inhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

6. LAMP: Dimmer für die Röhrenbeleuchtung

Die Einstellung an diesem Umschalter beeinflusst die Helligkeit der Beleuchtung des Röhren sicht-fensters (2).

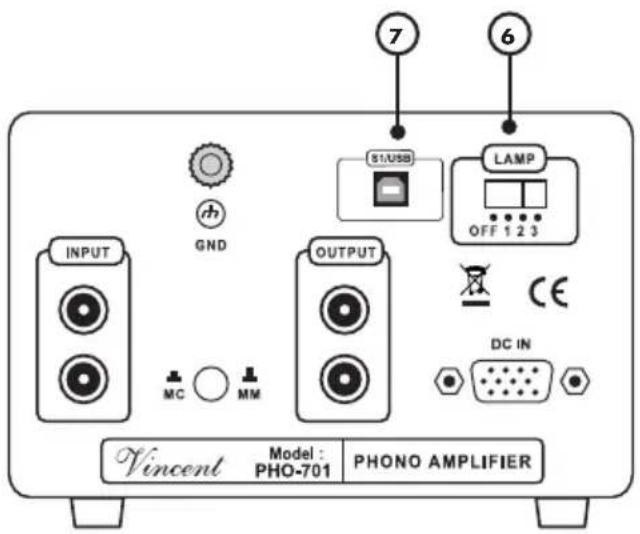

7. USB-Anschluss

Verbinden Sie den PHO-701 per USB-Kabel mit ihrem Computer, um ihre Schallplatten zu digitalisieren. (weitere Informationen auf S.11)

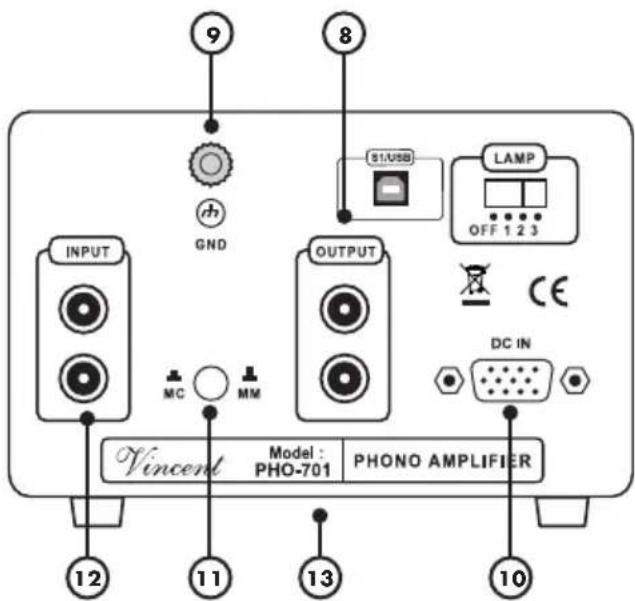

RÜCKANSICHT

POWER AC 220 -240V-50Hz L N FUSE FUSE T1AL 250V Vincent Model: PHO-701 POWER SUPPLY SER NO. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN DC OUT CE

9 8 GND S1/USB LAMP OFF 1 2 3 OUTPUT MC MM CE DC IN Vincent Model : PHO-701 PHONO AMPLIFIER 12 11 13 10

8. OUT: Signalausgang für den Anschluss eines Voll- oder Vorverstärkers

Der Audio-Eingang des Vollver stärkers/ Vor ver- stärkers Ihres HiFi-Systems wird mit diesem Cinch- Audioausgang verbunden.

9. GND: Masse-Klemme für den Plattenspieler

Die meisten Plattenspieler besitzen zusätzlich zu den beiden Cinch-Anschlüssen ein Masse-Kabel, welches durch den an seinem Ende angebrachten Kabelschuh zu erkennen ist und welches an dieser Masseklemme angebracht werden muss.

10. DC IN: Spannungsversorgung des PHO-701

Stecken Sie an hier das beigelegte Verbindungskabel des Netzgerätes PHO-701ps (4) ein.

11. MC/MM: Umschalter für Typ des Tonabnehmersystems

An diesem Druckknopf muss der Typ des verwendeten Plattenspieler-Tonabnehmersystems eingestellt werden. Siehe Abschnitt „Einstellung der Betriebsart für das Tonabnehmersystem“.

12. IN: Signaleingang (MC/MM) für den Plattenspieler

Der Audio-Ausgang des Plattenspielers (oder das fest am Plattenspieler angebrachte Signalkabel) wird mit diesem Cinch-Audioeingang verbunden.

13. Schalter für Feineinstellung (Unterseite)

von MM/MC-Systemen (weitere Informationen auf S.13)

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEACHTUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analogen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rech-

ten Kanal, schwarz oder weiß für den linken Kanal.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse können Störgeräusche, Ausfälle und Fehlfunktionen verursachen.

Um das Klangpotential der Komponenten voll auszuschöpfen, sollten nur hochwertige Lautsprecher- und Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern diesbezüglich beraten.

Aufstellung

Dieser Vorverstärker verarbeitet sehr empfindliche und im Pegel sehr niedrige Signale. Platzieren Sie ihn deswegen möglichst weit weg von potentiellen Störquellen wie Netzkabeln, Mobiltelefonen, Steckernetzgeräten, Transformatoren, Computern und Endverstärkern.

Netzgerät

Verwenden Sie nur das im Lieferumfang enthaltene Netzgerät PHO-701ps. Im Falle eines Defekts wenden Sie sich an Ihren Fachhändler.

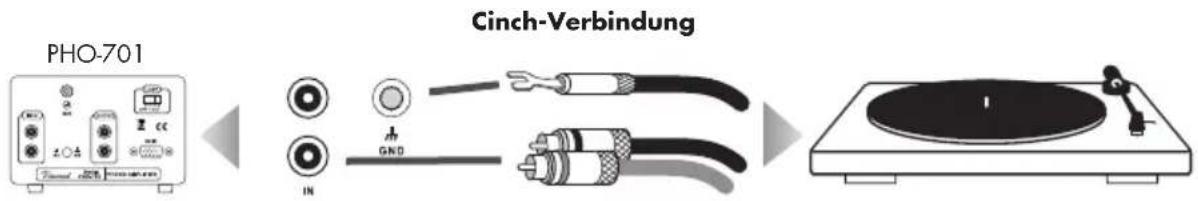

ANSCHLUSS DES PLATTENSPIELERS

Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen „MC/MM IN“ (10) des PHO-701. Stellen Sie eine einwandfreie Verbindung des Massekabels mit der Masseklemme „GND“ (9) her. Manche Plattenspieler besitzen kein separates Massekabel.

PHO-701 Cinch-Verbindung

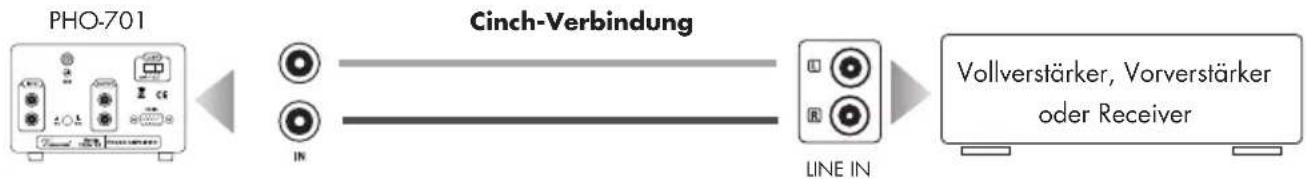

ANSCHLUSS AN DEN VERSTÄRKER

Verbinden Sie die Ausgangsbuchsen „OUT“ (8) des PHO-701 mit einem gewöhnlichen Hochpegeleingang Ihres Voll- oder Vorverstärkers. Diese Eingänge sind oft mit „CD“, „TUNER“, „AUX“, „S1“ oder „LINE 1“ beschriftet. Verwenden Sie in keinem Fall einen mit „PHONO“ beschrifteten Verstärkereingang!


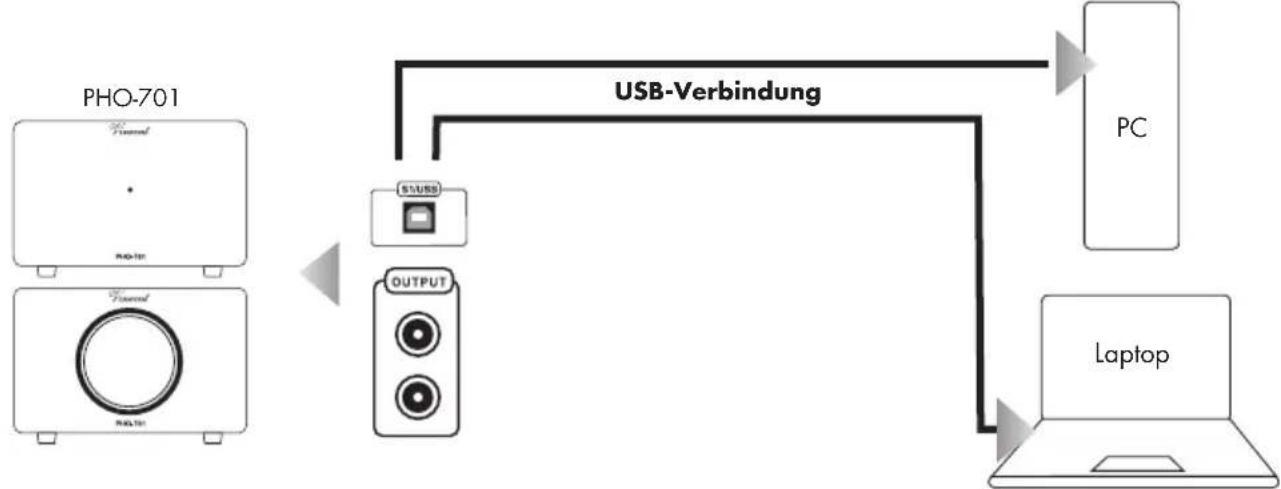

ANSCHLUSS AN DEN COMPUTER

Verbinden Sie den USB-Anschluss (7) mit einem USB-Steckplatz an Ihrem Computer. Das PHO-701 wird als "USB-Audio" erkannt.

Hinweis: Eine Software zum Digitalisieren wird nicht mitgeliefert. Sie können z.B. die Software Audacity frei im Internet herunter laden. Hinweise zur Benutzung der Software Audacity® entnehmen Sie der Internetseite des Herstellers.

ANSCHLUSS DER STROMVERSORGUNG

Das Netzgerät PHO-701ps dient der Stromversorgung des PHO-701. Zunächst müssen beide Geräte (PHO-701 und PHO-701ps) durch das beigelegte Kabel verbunden werden. Prüfen Sie, nachdem alle zuvor beschriebenen Audio-Signalverbindungen vorgenommen wurden, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite neben der Netzbuchse abzulesen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Geräte-Netzbuchse (5) des Netzgerätes. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

Schalten Sie den Phonovorverstärker immer bereits ein, bevor Sie den Verstärker Ihres Systems einschalten!

EINSTELLUNG DER BETRIEBSART FÜR DAS TONABNEHMERSYSTEM

Je nach Konstruktionsprinzip des Tonabnehmers Ihres Plattenspielers muss der PHO-701 an dem Umschalter „MC/MM“ (11) auf die richtige Betriebsart eingestellt werden. Die beiden am meisten verbreiteten Tonabnehmer-Typen sind MM (moving magnet) und MC (moving coil). Die benötigten Informationen zum Tonabnehmer finden Sie im Beiblatt dieses Abnehmersystems oder der Anleitung des Plattenspielers. Fragen Sie im Zweifelsfall Ihren Fachhändler um Rat.

Falls Ihr Plattenspieler mit einem MC-System, welches kein High-Output-MC-System ist, ausgestattet ist, so muss der erwähnte Umschalter auf „MC“ eingestellt werden. Eine weitere Anpassung an den Tonabnehmer ist nicht möglich.

High-Output-MC-Systeme werden MC-Systeme mit einer angegebenen Ausgangsspannung von oberhalb 1,5 mV genannt.

Falls Ihr Plattenspieler mit einem MM-System oder einem High-Output-MC-System ausgestattet ist, so muss der erwähnte Umschalter auf die Position „MM“ eingestellt werden. Eine weitere Anpassung an den Tonabnehmer ist nicht möglich.

Falls Ihr Plattenspieler mit einem Kristall-Tonabnehmersystem ausgestattet ist oder bereits eine Entzerrervorstufe enthält, muss der Plattenspieler direkt mit dem Line-Pegel-Eingang des Vollverstärkers/Vorverstärkers Ihres HiFi-Systems verbunden werden und ein externer Phono-Vorverstärker ist nicht notwendig.

Ihr Fachhändler wird Sie bei Unsicherheiten gern beraten und auf Wunsch Ihr Plattenspielersystem einrichten.

KONFIGURATION

Anpassung an das Tonabnehmersystem

Es gibt zwei unterschiedliche Arten von Tonabnehmersystemen, die sogenannten MM-(Moving Magnet) und die MC- (Moving Coil) Systeme. Beim MM-System bewegt sich der auf der Tonabnehmernadel befestigte Magnet in einer Spule und induziert dadurch eine der Auslenkung proportionale Spannung. Beim MC-System sind kleine Spulen auf die Nadel gewickelt und der Magnet ist um sie herum angeordnet. Dementsprechend haben reine MM-Systeme immer eine höhere Ausgangsspannung als MC-Systeme, da hier die Spulen klein sein müssen, um nicht die Nadelmasse unnötig zu erhöhen. MM-Systeme haben typischerweise Ausgangsspannungen von mehrerenm Volt während MC-Systeme oft nur 100 μVolt haben. Natürlich gibt es auch Mischtypen, die als High-Output MC-Systeme bezeichnet werden und bis zu 2,5 m Volt Ausgangsspannung erzeugen.

Aufgrund der feineren Abtastung haben sich heutzutage im hochwertigen Bereich MC-Systeme auf breiter Front durchgesetzt. Es gibt aber auch immer noch hervorragende MM-Systeme. Der PHO-701 arbeitet mit beiden Systemtypen. Diese erfordern jedoch unterschiedliche Verstärkung und Feinanpassung (über eine Kapazität, bzw. einen Widerstand). Hierzu befinden sich zwei Einstelleinheiten auf der Unterseite des PHO-701:

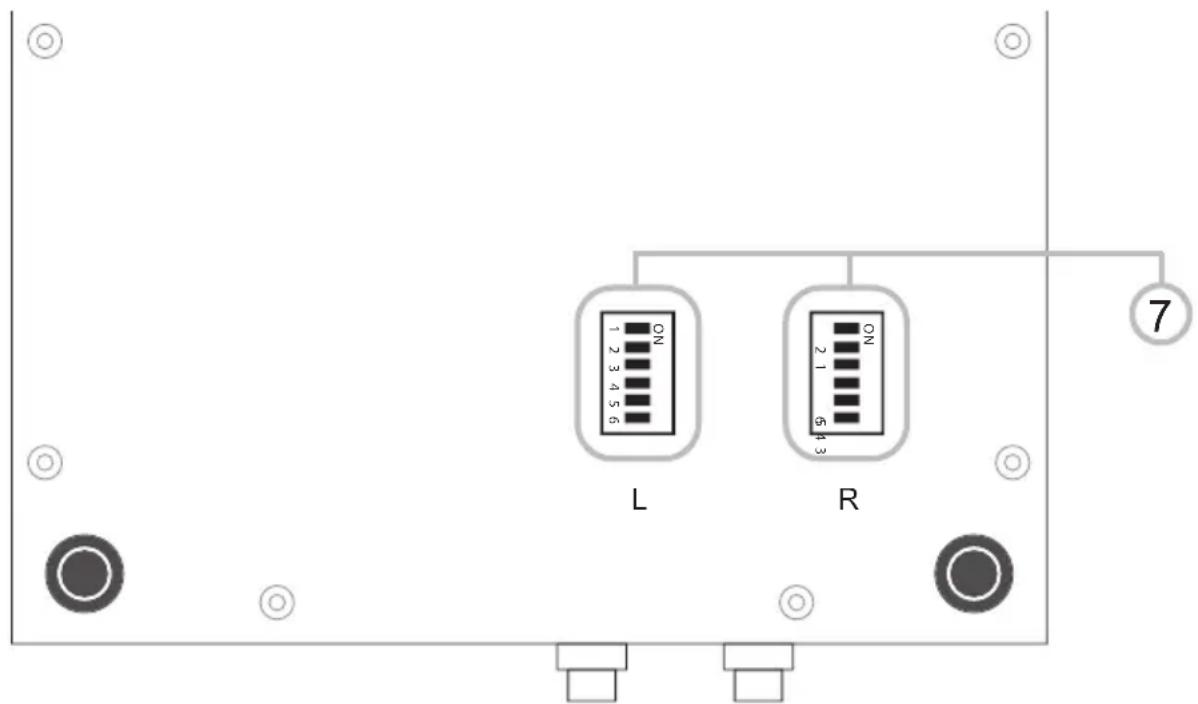

ON 1 2 3 4 5 6 L ON 2 1 5 4 3 R 7

KONFIGURATION

Sie müssen die nachfolgenden Einstellungen nur einmal vornehmen. Nur bei einem Wechsel des Tonabnehmersystems muss der PHO-701 neu eingestellt werden.

Achten Sie darauf, beide Kanäle identisch zu konfigurieren!

Abhängig von der gewählten Einstellung, können Sie nun noch eine Feinanpassung vornehmen. Viele Hersteller von Tonabnehmersystemen geben hierzu oftmals keine Empfehlung ab, so dass Sie die Einstellungen nach Ihrem subjektiven Empfinden selbst bewerten müssen (Diese Einstellungen können während des Hörens vorgenommen werden).

Anpassung für MM-Systeme

Eingangsimpedanz: 47 kOhm

Eingangskapazität: 15 pF

Sie können nun mittels der Schalter 1 und 2 (Einstelleinheiten (7)) eine Anpassungskapazität zuschalten. Die möglichen Werte und Einstellungen zeigt die untenstehende Tabelle.

Wertetabelle Kapazität

Schalterstellung „ON“ Kapazität
keiner 15 pF
1 115 pF
2 235 pF
1+2 350 pF

KONFIGURATION

Anpassung für MC-Systeme

Eingangsimpedanz: 1000 Ohm

Eingangskapazität: 15 pF

Die Eingangskapazität bleibt unverändert. Die Eingangsimpedanz kann mittels der Schalter 3 - 6 (Einstelleinheiten (7)) angepasst werden. Die Anpassungswiderstände werden parallel geschaltet, der höchste Wert ist somit 1000 Ohm (keine Widerstände zugeschaltet), der niedrigste 99 Ohm (alle Widerstände zugeschaltet).

So finden Sie die optimalen Einstellungen:

Hören Sie Ihre Lieblingsplatte mit dem höchsten Widerstand, dann mit dem niedrigsten und schließlich mit ca. 600 Ohm. Die klanglich beste Stellung können Sie nun noch durch Feinjustage genauer einstellen. Die Einstellung der Wertez können Sie der untenstehenden Tabelle entnehmen.

Achten Sie darauf, beide Kanäle identisch zu konfigurieren!

Wertetabelle Impedanz

Position „ON“ Impedanz Position „ON“ Impedanz
keiner 1000 Ohm
6 783 Ohm 3 130 Ohm
5 600 Ohm 3+6 126 Ohm
5+6 514 Ohm 3+5 120 Ohm
4 405 Ohm 3+5+6 116 Ohm
4+6 364 Ohm 3+4 109 Ohm
4+5 319 Ohm 3+4+5 102 Ohm
4+5+6 293 Ohm 3+4+5+6 99 Ohm

WEITERE TIPPS

Einspielzeit / Aufwärmen

Ihre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedenen Kom po nen- ten Ihres Systems sehr unterschiedlich. Bessere und gleichförmigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte können im Verbund mit dem Verstärker zu einem über die Lautsprecher hör baren Brummgeräusch führen, dessen Laut stärke sich mit dem Lautstärkeregler beeinflussen lässt. Dies ist kein Hinweis auf einen Mangel eines Ihrer Audio-Produkte, muss aber durch entsprechende Maß nah men verhindert werden. Generell kann jedes an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät dieses Prob lem hervorrufen.

Dieses Phänomen wird erfahrungsgemäß entwe- der durch den Antennenanschluss des Tuners bzw. Fern sehers oder in Verbindung mit Per sonal com- putern, elektrostatischen Lautsprechern, Sub woo- fern, Plat ten spielern oder Kopfhörer ver stärkern her vorge rufen, sofern eine Audioverbindung zum Ver stärker besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netz- teiles anderer Geräte (z.B. Verstärker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, in - dem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammengefasst. Dort finden sie genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch günstigen Stelle eine unlösbare Verbindung mit dem Gehäuse und beide werden meist auch genau einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON“ befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann helfen, Brummstörungen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ihnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom Mögliche Fehlerursache Abhilfe
Keine Funktion nach Drücken des Schalters „POWER“	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer funktionierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kaltgerätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Das Verbindungskabel zwischen PHO-701ps und PHO-701 wurde nicht korrekt angebracht oder ist defekt.	Prüfen Sie dieses Kabel.
	Gerätesicherung oder eines der Geräte ist defekt.	Kontaktieren Sie Ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschaltet und aktiv (LED (1) leuchtet)	Der Plattenspieler gibt kein Signal aus.	Prüfen Sie den Plattenspieler an einem anderen Phonoverstärker oder Verstärker.
	Ausgang des PHO-701 nicht oder falsch bzw. nicht mit dem gewünschten Eingangs an - schluss des Verstärkers verbunden.	Korrigieren Sie den Anschluss des PHO-701 am Verstärker.
	Falscher Eingangskanal am Verstärker gewählt.	Korrigieren Sie die Eingangswahl.
	Lautstärke am Verstärker zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke.
	Der Verstärker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE“ des Verstärkers).
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Die Betriebsart des Tonabnehmersystems wurde am Umschalter „MC/MM“ (11) nicht richtig eingestellt.	Korrigieren Sie die Einstellung.
	Der Phono-Vorverstärker wurde an einen Phono-Eingang des Verstärkers angeschlossen.	Schließen Sie den PHO-701 nur an Line-Level-Eingänge an.
Tiefton- Brummen zu hören	Siehe Abschnitt „Netzbrummen“ im Kapitel „Weitere Tipps“.	Siehe Abschnitt „Netzbrummen“ im Kapitel „Weitere Tipps“.

TECHNISCHE DATEN

Genauigkeit RIAA-Entzerrung:	10 Hz - 20 kHz (max. 0,5dB)
Ausgangsimpedanz:	250 Ω
Eingangsempfindlichkeit (MM):	58 mV
Eingangsempfindlichkeit (MC):	6,8 mV
Eingangsimpedanz (MM):	47 kΩ
Eingangsimpedanz (MC):	100 Ω
Verzerrung:	< 0,05%
Signal-Rausch-Abstand:	MM > 81 dB
	MC > 69 dB
Stromversorgung:	230 – 250 V, 50Hz
Eingänge:	1x Cinch stereo,1x DIN (DC IN PHO-701)
Ausgänge:	1x Cinch stereo,1x DIN(DC OUT PHO-701ps), 1x USB
Abmessungen (B x H x T):	130 x 82 x 225 mm (2x)
Gewicht:	1,5 kg (PHO-701ps), 1,2 kg (PHO-701)
Farbe Frontplatte:	schwarz/silber

LEXIKON/WISSENSWERTES

Eingangsempfindlichkeit

Begriff für die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstärkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Größe und ein gebräuchliches Maß für Signal-span nungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel“ werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verstärker-Eingänge geeignet sind. Eingänge des Verstärkers (in der Regel als Cinch-Buchse ausgeführt), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge“ oder „Hochpegel-Eingänge“ bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America“, den Namen einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit lässt sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung“ („unbalanced“) genannt.
