MODE D'EMPLOI SV-129 VINCENT
SV-129
Amplificateur intégré stéreo
Nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.
Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.
Votre équipe Vincent
Consignes de sécurité 44 Autres consignes 45 Contenu de la livraison 46 Description de l'appareil 46 Télécommande 49 Installation 51 Utilisation de l'appareil 57 Conseils 59 Résolution de problèmes 60 Caractéristiques techniques 62 Glossaire 63

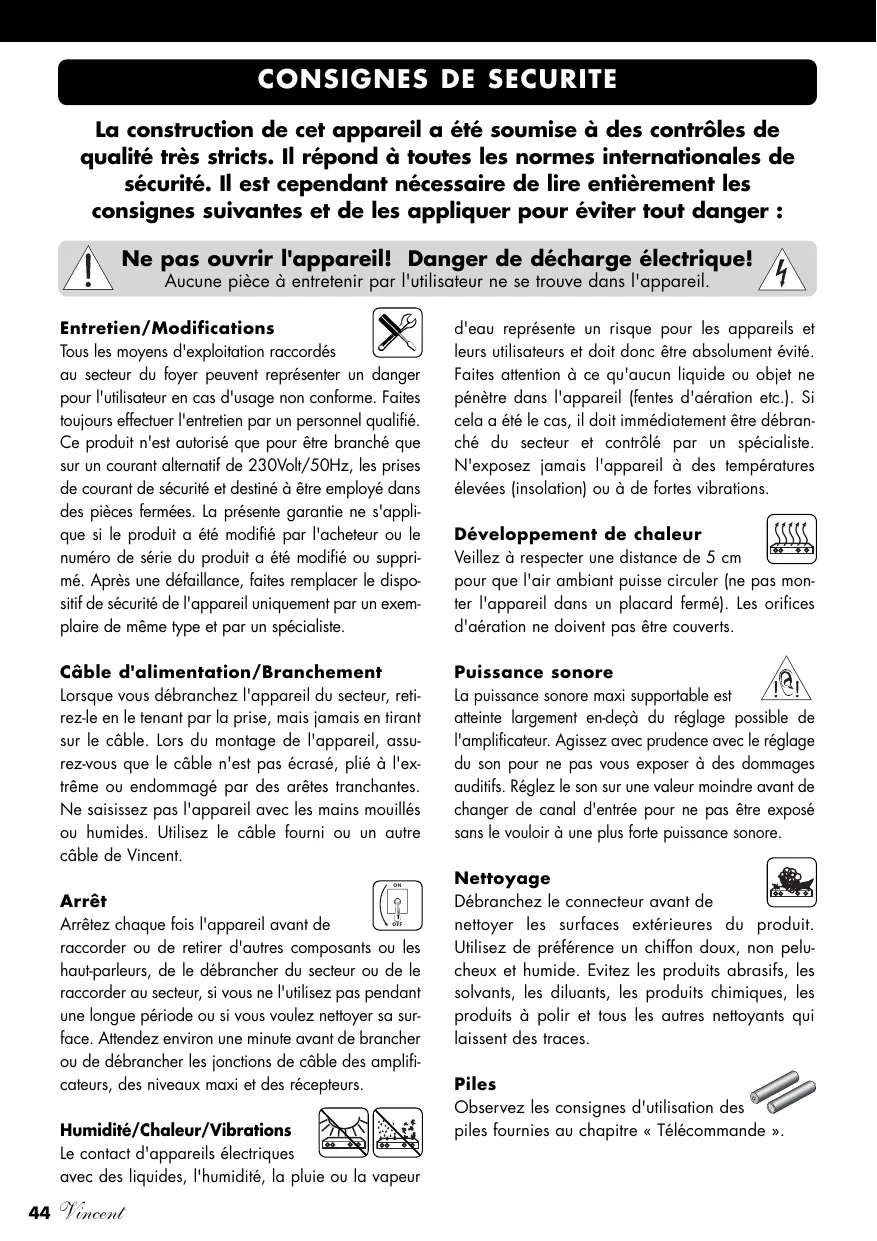

Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le cable fourni ou un autre cable de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Piles
Observe les consignes d'utilisation des piles fournies au chapitre « Télécommande »
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE pour
L'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'affirmer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Contenue de la livraison
1 câble de distribution 1 télécommande SYR-A - 2 piles de type AAA (LR3) - le présent manuel
Description de l'appareil
Bien que le développement aille constamment dans le sens de formats de son numérique et de systèmes audiovidéo multicanaux, les installations stéreo de qualité supérieure continuent d'être très appréciées. Beaucoup reculent devant l'installation de systèmes multicanaux onéreux et préfèrent apprécier les films DVD en stéreo. Certains audiophiles ne souhaitent pas passer aux systèmes ambiophoniques, parce que les sources High-End-Stéreo ne peuvent pas déployer tout leur potentiel sonore avec certains systèmes Surround. Même pour une deuxième installation de faible encombrement et si on ne souhaite pas renoncer à la qualité du son, on préférera des amplificateurs stéreo de puissance.
Le SV-129 est un amplificateur stéreo télécommandé du programme Vincent. Une qualité de finition exceptionnelle et un excellent rapport qualité/prix sont également garantis pour cet amplificateur.
cateur dont le prix défie jusqu'ici toute compétition parmi nos amplificateurs. Le SV-129 est le fruit d'une riche expérience acquise par les concepteurs dans la construction des amplificateurs à transistor haut de gamme. En plus, il est suffisamment performant pour pouvoir contrôler et prendre en charge une paire de la plupart des différents modèles de haut-parleurs. Les autres caractéristiques de cet équipement incluent une boucle TAPE, un régulateur de son avec commande d'arrêt et une commande à distance du volume et de la mise en sourdine.
Cet amplificateur est un partenaire idéal pour lecteurs de DVD, lecteurs de CD, de tuners, d'amplificateurs de casque d'écoute et de haut-parleurs de Vincent. Adapté aux meubles Hi-Fi et aux câbles du programme, on peut construire un système parfaitement harmonieux.

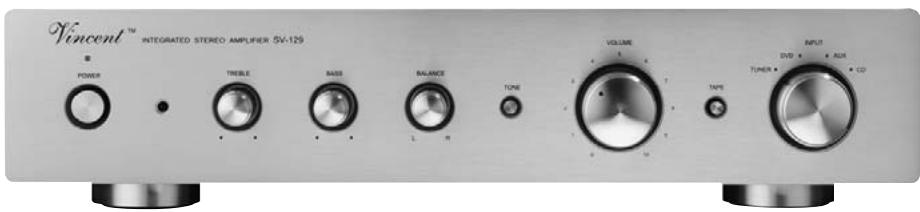

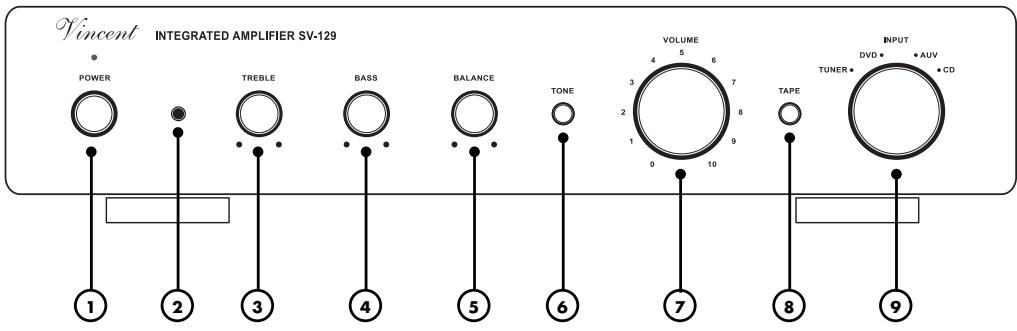

1. POWER: commutateur du secteur
Permet d'allumer et d'éteindre l'appareil. L'amplificateur est éteint et déconnecté du secteur. Lorsque l'appareil est en marche, le voyant qui se trouve au niveau du commutateur s'allume.
3. TREBLE: régulateur de son aigus
Pour le réglage des composants aigus du son.
4. BASS: régulateur de graves
Pour le réglage des composants des sons graves.
5. Balance
Ce bouton rotatif vous permet de changer la différence du volume entre les deux canaux stéréo.
6. TONE: activer/désactiver le réglage du son
Contournement (Bypass) du réglage du son qui est effectué au niveau des boutons rotatifs BASS et TREBLE.
7. Volume: bouton de réglage du volume
Ce bouton vous permet d'augmenter ou de réduire le volume du système.
8. TAPE: contrôleur de bande
Vous devez appuyer sur ce bouton pour executer la lecture de l'appareil connecté sur l'entrée "TAPE" (10) de l'amplificateur. Le signal de cet appareil n'est pas retransmis au niveau de la sortie "OUT REC" (11).
9. INPUT: bouton de sélection des entrées
Ce bouton vous permet de sélectionner quatre des sources d'entrées de l'amplificateur. Pour ce faire, la touche voisine "TAPE" doit être désactivée. Pour sélectionner les cinq sources d'entrée (TAPE), le bouton de pression "TAPE" (8) doit être activé.

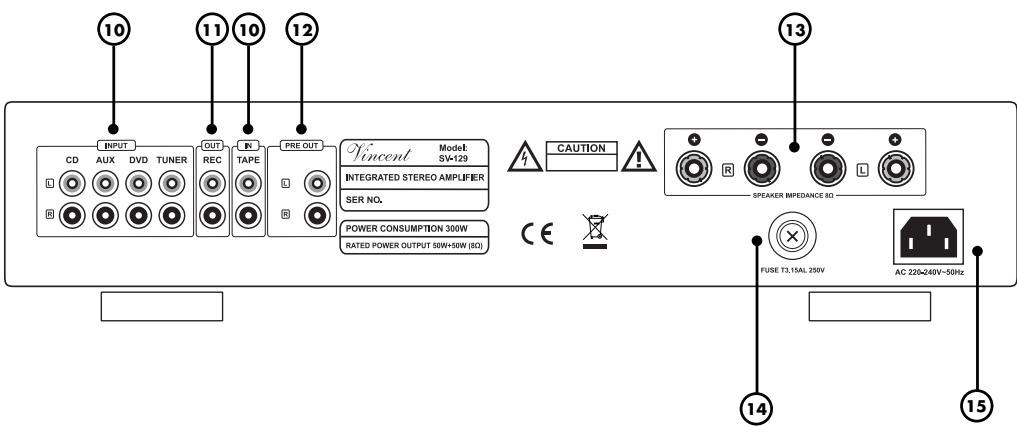

10. INPUT Et „IN TAPE“: raccords d'entrée
Vous pouvez utiliser ces raccords pour connecter jusqu'à cinq appareils source avec une sortie niveau Ligne d'une tonalité stéréo. Le signal de l'appareil connecté à l'entrée "IN TAPE" ne peut pas être retransmis à travers la sortie d'enregistrement "OUT REC" (11).
11. OUT REC: sortie d'enregistrement
Si vous voulez, vous pouvez brancher sur cette sortie un appareil d'enregistrement par exemple. Le signal stéréo de cette sortie est identique au signal de sortie d'une source sélectionnée de façon momentanée sur l'un des raccords "INPUT", en revanche, il est indépendant du réglage du volume, du son, de la mise en sourdine et de la balance.
12. PRE OUT: Sortie du préamplificateur
Vous pouvez, si vous le souhaitez, retransmettre la tonalité stéréo préamplifiée de la source sélectionnée momentanément au niveau des canaux supplémentaires de l'amplificateur de puissance ou à travers un subwoofer activé.

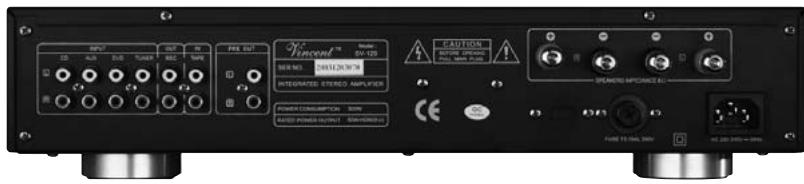

13. SPEAKER: bornes de raccordement des haut-parleurs
Prises de sortie avec les bornes à vis pour le branchement d'une paire de haut-parleurs. Vous pouvez utiliser des câbles haut-parleurs avec des fiches banane de 4 mm.
14. FUSE: porte-fusible
Ce petit boîtier en matière synthétique contient le fusible de l'appareil. Respectez les consignes de sécurité.
15. AC 220-240vprise secteur
Fixez le câble d'alimentation à ce niveau et branchez-le sur l'alimentation.
Telecommande
Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.
La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.
Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.
Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.
Utilisation des piles
L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.
Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.
N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.
Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.
Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.
Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.
Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.
Utilisez exclusivement des piles rondes AAA (LR3).
Remplacement/insertion des piles
a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis!
b) Retirez éventuellement les piles usagées et insérez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles.
c) Remettez le couvercle du compartiment et
fermez le compartiment des piles.

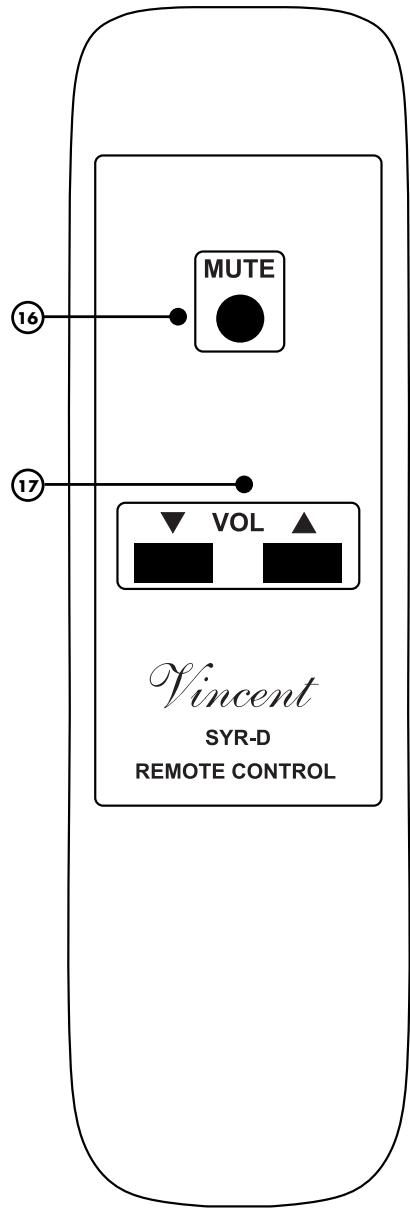

16. MUTE: touche de mise en sourdine
Cette touche permet de désactiver les haut-parleurs et les signaux de sortie du préamplificateur "PRE OUT" (12).
17. VOL / : touches du volume
Ces touches vous permettent de modifier le volume du système. Elles ont également une influence sur le signal de sortie du préamplificateur "PRE OUT" (12).
Installation
Réalisez les raccordements de câbles dans l'ordre préconisé ci-dessous. Raccordez d'abord le cordon secteur à l'appareil, puis branchez-le à la prise du secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade avant de l'appareil.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation!
Veillez à ne pas intervenir sur les entrées analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une dépréciation des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!
Prise de haut-parleur
Nous vous recommandons d'utiliser des câbles de haut-parleurs confectionnés, au lieu de connecter directement le conducteur intérieur (torse) du câble. Les fiches banane ou les cosses de câble offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.
Assurez-vous que les fils des haut-parleurs dénudés ne puissent entrer en contact entre eux ou toucher le métal du dos de l'appareil!
Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement interverti se fait remarquer par une baisse de qualité du son. Utilisez uniquement des haut-parleurs d'une impédance minimale de 8 Ω (deux paires de haut-parleurs) et de 4 Ω (une paire de haut-parleurs).
Câbles de liaison
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.

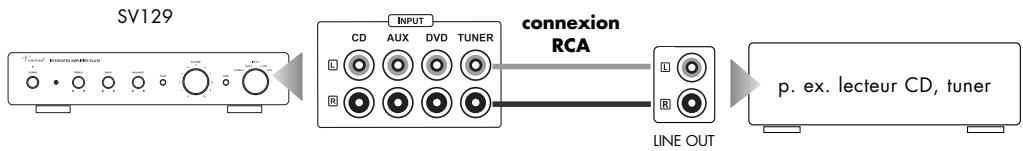

Raccordement des appareils SOURCE
Connectez les sorties des appareils sources sur les entrées "INPUT" (10) ou "IN TAPE" (10) de cet amplificateur. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouverez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi.
Pour utiliser une platine tourne-disque, il vous faut utiliser un préamplificateur phono, soit-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne-disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne-disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouverez des informations complémentaires dans les instructions de service de cet appareil.
Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).
Assurez-vous que le signal d'entrée "IN TAPE" (10) n'est pas retransmis par la sortie d'enregistrement "OUT REC" (11).
Il est possible de raccorder jusqu'à 5 sources stéréo avec les sorties haut niveau RCA. En ce qui concerne les entrées son correspondantes « INPUT », il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation.

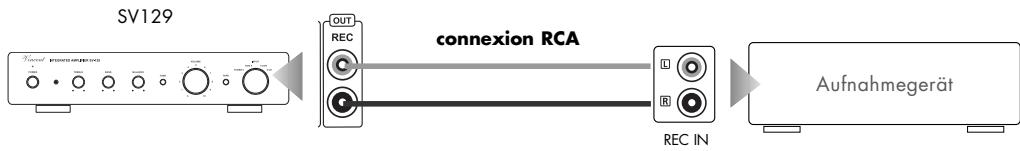

Raccordement d'un appareil d'enregistrement
Sur les prises Cinch "OUT REC" (11) qui se trouvent sur la façade arrière de l'appareil, vous pouvez, à votre gré, connecter un appareil d'enregistrement stéréo analogique (par exemple un enregistreur de CD, un enregistreur de cassettes ou un appareil similaire) ou un autre appareil qui doit recevoir le niveau de sortie stéréo (niveau Ligne), non modifié et convenablement réglé de la source du signal sélectionné momentanément au niveau de l'amplificateur (9). La sortie niveau Ligne ne dépend pas du réglage du volume, de la balance des canaux, de la mise en sourdine et du réglage du son (BASS, TREBLE, TONE).
Connectez cette sortie du signal au moyen d’un câble Cinch sur l’entrée du signal ("LINE IN", "TAPE IN" ou "REC IN") de l’appareil d’enregistrement. Vous avez la possibilité de connecter la sortie du signal de l’appareil d’enregistrement au raccord d’entrée "IN TAPE", pour utiliser la fonction "Tape Monitor". Il s’agit en d’autres termes de la possibilité de dire le signal retransmis par l’appareil enregistrer lors de l’enregistrement pour en assurer le contrôle en activant la touche "TAPE" (8), sans faire basculer par la même occasion le signal de la sortie "OUT REC". Connectez cette sortie du signal au moyen d’un câble Cinch sur l’entrée du signal ("LINE IN", "TAPE IN" ou "REC IN") de l’appareil d’enregistrement. Veuillez noter que certains appareils d’enregistrement peuvent avoir une influence perturbatrice sur le signal en question. Certains appareils d’enregistrement possèdent une faible impédance d’entrée, susceptible de fausser légèrement la tension du signal d’entrée. Pour une appréciation maximale de la musique, nous vous recommandons de maintenir le raccordement sur les prises "REC" uniquement lorsque vous faites des enregistrements.

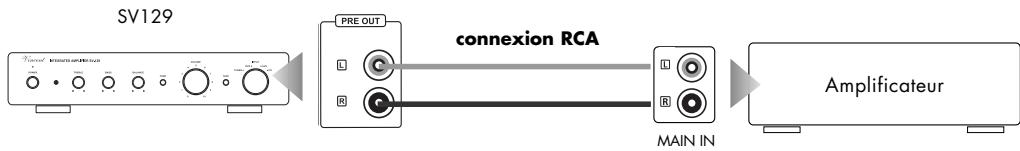

Raccordement de deux CANAUX d'etage de SORTIE supplementaires
Vous ne devez utiliser les prises "PRE OUT" (11) que lorsque vous voulez utiliser séparément des amplificateurs pour l'alimentation de haut-parleurs supplémentaires. Ce qui peut être intéressant lorsque deux haut-parleurs supplémentaires doivent aussi être utilisés éventuellement dans un espace différent, pour la lecture d'une musique stéréo. Ces haut-parleurs sont ensuite connectés sur les sorties de l'amplificateur supplémentaire. Les raccords de sortie "PRE OUT" (12) du SV-129 doivent être connectés aux raccords d'entrée de l' (des) amplificateur(s) de puissance qui portent généralement l'inscription "INPUT", "POWER AMP IN" ou "MAIN INPUT".
Au lieu de l'amplificateur stéréo illustré ci-dessous, vous pouvez également utiliser deux amplificateurs mono.
Branchement des haut-parleurs

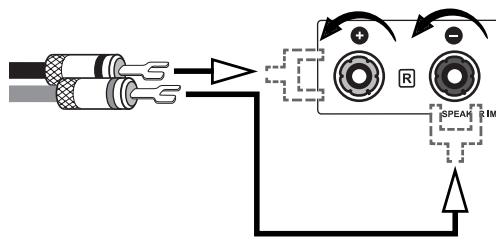

Vous pouvez brancher une paire de haut-parleurs sur le SV-129. Pour chaque haut-parleur, deux bornes de branchement sont prévues (positif + et négatif -), lesquelles doivent être connectées à un côté d'un câble de haut-parleur. Chaque paire de bornes compte une inscription (R ou L) qui indique le côté (à droite ou à gauche) auquel la paire de bornes apparait. Les mêmes raccords ou des raccords similaires sont également prévus sur les haut-parleurs et portent également une marque pour indiquer la polarité du raccord (+ ou -). C'est à ce niveau que doit être connecté l'autre extrémité du câble du haut-parleur correspondant. Les raccords identiques d'une paire de bornes doivent toujours être reliés entre eux par le câble du haut-parleur. La borne portant l'inscription "+" sur l'amplificateur doit être reliée à la borne désignée "+" du haut-parleur.
Branchement des haut-parleurs
Si chaque haut-parleur est relié de façon normale à un câble à deux conducteurs, dans le cas des haut-parleurs avec double borne de raccordement (quatre bornes de serrage), un pontage (lequel est généralement fourni avec les haut-parleurs) doit être mis en place (généralement sous la forme de plaquettes métalliques ou de courts morceaux de câbles) chaque fois entre les deux bornes de même polarité (par exemple les deux bornes portant l'inscription "+"). Le raccord marqué "+" et "R" de l'amplificateur est relié à l'un des raccords pontés marqués "+" du haut-parleur droit. Le raccord marqué "-" et "R" de l'amplificateur est relié à l'un des raccords pontés marqués "-" du haut-parleur droit. La même configuration doit être adoptée pour le câble reliant les bornes du haut-parleur gauche.
Si vous utilisez des câbles de haut-parleur prééquipés de fiches bananes de 4 mm, il vous suffira seulement de relier les deux fiches de chaque câble de haut-parleur avec les bornes correspondantes. Les molettes de fixation devront être serrées en les tournant dans le sens horaire.
Si on utilise des cables avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et serrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.
En l'absence de cosse, retirez l'isolant de chaque extrémité du câble sur une longueur d'un cm environ. Torsadez le câble dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du câble dans le percage dégagé du bornier. Serrez maintenant le câble en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du câble.
Branchement des haut-parleurs

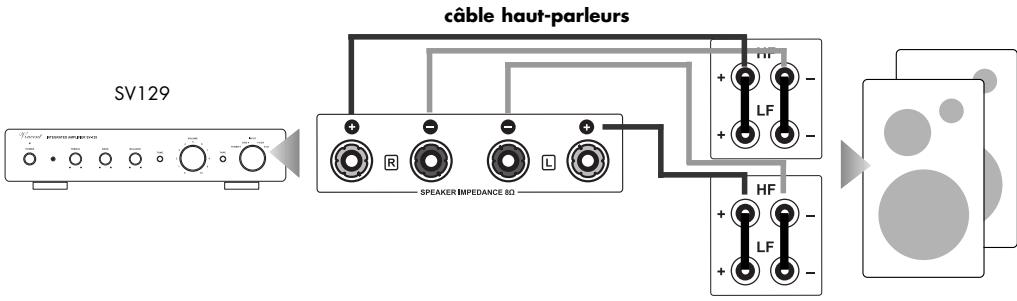

Si une paire de haut-parleurs doit être raccordée en « Bi-Wiring », on peut utiliser les deux paires de bornes de serrage du haut-parleur. À la différence d'un raccordement de haut-parleur à l'aide d'un cable de haut-parleur, en Bi-Wiring le haut-parleur en question est raccordé par deux cables deux-conducteurs séparés ou un cable de haut-parleur quatre-conducteurs, à la paire de bornes de serrage de
L'amplificateur de puissance. Ceci double l'investissement câble, mais pour de nombreuses combinaisons de haut-parleurs et d'amplificateurs ici améliore la qualité du son.
Avant de procéder à un cablage Bi-Wiring, les pontages métalliques utilisés en exploitation normale doivent être retirés du double bornier du haut-parleur. Seuls les haut-parleurs possédant ce terminal Bi-Wiring sont adaptés. Le filtrage de l'ensemble de la plage de fréquence se produit maintenant au niveau des filtres séparés des haut-parleurs. Pour chaque haut-parleur, un câble est relié au bornier du haut-parleur prévu pour les fréquences basses, l'autre prévu pour les fréquences élevées. Veillez à la bonne polarité. Votre revendeur se fera un plaisir de vous conseiller à ce sujet.
Branchement du cable d'alimentation
Contrôlez si la prise murale offre une alimentation appropriée. Cela est le cas si elle est alimentée en courant alternatif de 230V (50 Hz).
Enfichez bien la prise du câble secteur fourni dans la douille secteur (15) au dos de l'appareil. Reliez l'autre extrémité du câble secteur à une prise secteur.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (1) | La mise en marche et l'arrêt de l'appareil se font sur la façade avant. Lorsque le commutateur est en position arrêt, l'apparéil est complètement coupé de l'alimentation du secteur. Cet apparéil ne compte pas de fonction de mise en voille (Stand-by). Lorsqu'il est allumé, levoyant le voyageant figurant sur le commutateur du secteur s'allume. Par mesure de précaution, il est nécessaire de réduire le volume du préamplificateur (7) (17). |
| Sélection de l'entrée | INPUT (9) TAPE (8) | La sélection de l'entrée ne peut être effectue qu'à la façade avant de l'apparil. La bouton rotatif "INPUT" comporte quatre positions d'enclique-tage pour les quatre sources d'entree sur les raccords "TUNER", "DVD", "AUX" et "CD". Vous pouvez selectionner la source de votrechioin en tournant le bouton. Le signal de la sortie du préamplificateur « PRE OUTPUT » (7)(17) est également affecté par le réglage du Volume. |
| Réglage volumesonore | VOLUME (7) VOL ▼/▲ (17) | Sur l'appareil: Tournez le bouton rotatif "VOLUME" dans le sens horaire pour augmenter le volume et dans le sens antihoraire pour le réduire. Sur la télécommande: Maintenez la touche "VOL▼" enforcée pour aug-menter le volume. Utilisez la touche "VOL▲" pour le réduire. Lorsque vous procédez au réglage du volume, le voyant figurant sur le bouton du volume s'allume. Le réglage du volume a une influence sur le signal du haut-parleur et de la sortie "PRE OUT" (12). En revanche, il n'a aucun effet sur le signal de la sortie "OUT REC" (11). |
| Mise en sourdine des haut-parleurs et de la sortie du préamplificateur | MUTE (16) | La mise en sourdine ne peut être activée qu'avac la touche de la télécommande. Cette touche permet de désactiver les haut-parleurs et le signal de sortie du préamplificateur "PRE OUT" (12). Lorsque la fonction de mise en sourdine est activée, levoyant qui est sur le commutateur du secteur clignote. En activant de nouveau cette touche, le niveau du volume initialement défini est reproduit. En revanche, cette fonction n'a aucun effet sur le signal de la sortie "OUT REC" (11). |
| Réglage tonalitédes aigus | TREBLE (3) | You've pouze utiliser le régulateur rotatif sur la façade avant de l'appareil pour modifier le composant des sons aigus. Le fait de tourner ce régulateur dans le sens horsaire amplifie l'intensité prédéfinie. En le tournant plutôt dans le sens antihoraire, vous réduiez cette intensité. Cette configuration n'est active que lorsque le bouton "TONE" (6) est activé. Le réglage du son a une influence sur le signal du haut-parleur et de la sortie "PRE OUT" (12). En revanche, cette fonction n'a aucun effet sur le signal de la sortie "OUT REC" (11). |
| Réglage tonalitédes des basses | BASS (4) | You've pouze utiliser le régulateur rotatif "BASS" sur la façade avant de l'appa-riel pour modifier le composant des sons graves. Le fait de tourner ce régulateur dans le sens horsaire amplifie l'intensité prédéfinie. En le tournantplatz dans le sens antihoraire, vous réduiez cette intensité. Cette configuration n'est active que lorsque le bouton "TONE" (6) est activé. Le réglage du son a une influence sur le signal du haut-parleur et de la sortie "PRE OUT" (12). En revanche, cette fonction n'a aucin effet sur le signal de la sortie "OUT REC" (11). |
Utilisation de l'appareil
| Action | Touche(s) | Description |
| Déactiver le réglage du son (BASS/TREBLE) | TONE (6) | Si vous nevolution pas modifier la tonalité, il est recommendé de désactiver le réglage de celle-ci (BASS, TREBLE) sur la façade avant de l'appareil à l'aide de ce bouton. Lorsque vous appuyez sur ce bouton, le réglage du son effectué au niveau du régulateur de son (3) (4) est activé. Lorsque ce bouton n'est pas activé, les deux régulates de son sont ignores au niveau du préamplificateur et les signaux de la source ne sont pas modifiés dans le contenu de la fréquence à travers le préamplificateur intégré. Le réglage du son a une influence sur le signal du haut-parleur et de la sortie “PRE OUT” (12). En revanche, cette fonction n'a aucun effet sur le signal de la sortie “OUT REC” (11). (AUCH BALANCE?) |
| Régler la différence du niveau du volume des deux canaux stéreo | BALANCE (5) | Voupez utilise modifier ce bouton rotatif sur la façade avant de l'appareil pour modifier la différence du volume entre le canal stéreo droit et le canal stéreo gauche. Cette fonction est évienttement requise, dans le cas où vous étés plus rapproché de l'un des deux haut-parleurs dans la zone d'écoute, vous permettant ainsi d'ajprecier la différence du niveau du volu-me. Si le bouton est en position médiane, les deux canaux stéreo de l'amplificateur sont traités avec la même intensité. Cette configuration a une influence sur le signal du haut-parleur et de la sortie “PRE OUT” (12). En revanche, cette fonction n'a aucun effet sur le signal de la sortie “OUT REC” (11). |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer ce problème.
L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut
facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Certains amplificateurs finaux possèdent un commutateur « Ground Lift ». Lorsqu'on le presse, la masse du châssis et la masse du conducteur de terre sont séparées du point de masse central de l'appareil. Le conducteur de terre conserve sa fonction. Cela peut aider à empêcher le renflement.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent raccordés au point de masse central. C'est ainsi qu'on obtient un effet de blinding du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrêté de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position "ON"), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectieux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectieux. | Réalisez une liaison à une prise opérationnel-le avec la tension appropriée.Vérifiez le cordon secteur, remplacez-le éven-tuellesment et enfonce sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur. |
| Aucun son, bien que l'appareil soit allumé et en état de fonctionnement (le voyant "POWER" qui est sur la façon avant de l'appareil est allumé). | L'appareil source (9) actuellement sélectionné n'émet aucun signal.L'un des paramètres audio d'un lecteur DVD connecté (analogue/numérique) n'a pas été correctement sélectionné.La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée de l'amplificateur.Le mauvais canal d'entrée a été scissionné à l'amplificateur.Le bouton "TAPE" (8) a été activé, alors que l'une des sources d'entree à scélectionner au niveau du bouton rotatif "INPUT" (9) doit être reproduite.Le Volume est régèle trop bas.L'amplificateur est mis en sourdine (fonction Mute).Les cables des haut-parleurs ne sont pas cor-rectement reliés aux bornes de raccordement de l'amplificateur ou ils sont défectueux. | Démarrez la lecture de la source de signal raccordée.Corrigez les paramètres du Setup du lecteur.Corriguez la liaison de la source de signal.Corriguez la selection d'entrée (9).Ramenez le bouton rotatif "TAPE" (8) en posit-ion d'arrêt.Augmentez prudemment le volume (7)(17).Désactivez la mise en sourdine (touche «MUTE » (16)).Vérifiez et serrez les cables de haut-parleur-saux bornes de l'amplificateur et aux bornes-des haut-parleurs. |
| La reproduction sonore d'un canal de fonctionne pas | L'appareil source n'émet un signal que sur un seul canal.Un des cables de signal entre l'appareil source et l'amplificateur n'est pas correctement fixé ou est défectueux.Un cable du signal audio entre la sortie du préamplificateur (13) et l'amplificateur est défectueux ou il n'est pas correctement rac-rordé à la fiche.La balance du canal est déréglée.Un des cables de haut-parleurs n'est pas cor-rectement raccordé ou est défectueux. | Vérifiez l'appareil source, par exemple avec un autre amplificateur.Vérifiez et serrez ces cables.Vérifiez et serrez ces cables.Réglez correctement la différence de volumedes canaux (5) dans la position souhaiétée.Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs. |
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Mauvaise qualité du son | Les régles du son au niveau des boutons "TREBBLE" ou "BASS" n'ont pas été correctement sélectionnés.Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.Une platine a été raccordée à un niveau élevé sans un préamplificateur phono. | Vérifiéz les connexions audio et les cables.Vérifiéz les paramètres sélectionnés à ce niveau.Raccordez un préamplificateur phono dans le chemin du signal entre la platine tourne-dis-que et l'amplificateur. |
| Aucune fonction ne peut être exécutée à l'aide de la télécommande | Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides.La trajectory entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage latéral trop important.L'appareil n'est pas sous tension. | Vérifiéz et remplacez les piles si nécessaire.Essayez de diriger la télécommande vers la façon de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage latéral.Mettez l'appareil sous tension. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». |
Plage de transmission :
Puissance de sortie nominale à 8 :
Puissance de sortie nominale à 4.
Sensibilité d'entrée :
Facteur de distorsion :
Rapport signal/bruit :
Impédance d'entrée :
Alimentation :
Entrées :
Sorties :
Variante de couleur :
20 Hz - 20 kHz ±0,5 dB
2 × 50 Watt
2× 80 Watt
250mV
< 0.1% (1 kHz, 1 W)
90dB
47 kΩ
230 V/50 Hz
5x RCA stereo
1x PRE stereo RCA, 1x REC stereo RCA,
2x bornes de haut-parleur
430× 100× 330mm
5 kg
noir / argent
Sources audio/lecteurs sources
Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disque, les lecteurs audio portables et bien d'autres.
Dynamique
Écart entre les sons les plus faibles et les sons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).
Sensibilité d'entrée
Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5mV à l'entrée phono MC.Ω
Niveau (db)
Une manière de représenter toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiquée en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »
RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société française. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série :
www.vincent-tac.de
