MODE D'EMPLOI SV-232 VINCENT
SV-232
Amplificateur intégré stéreo
Nous vous remercions de la confiance que vous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.
Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.
Votre équipe Vincent

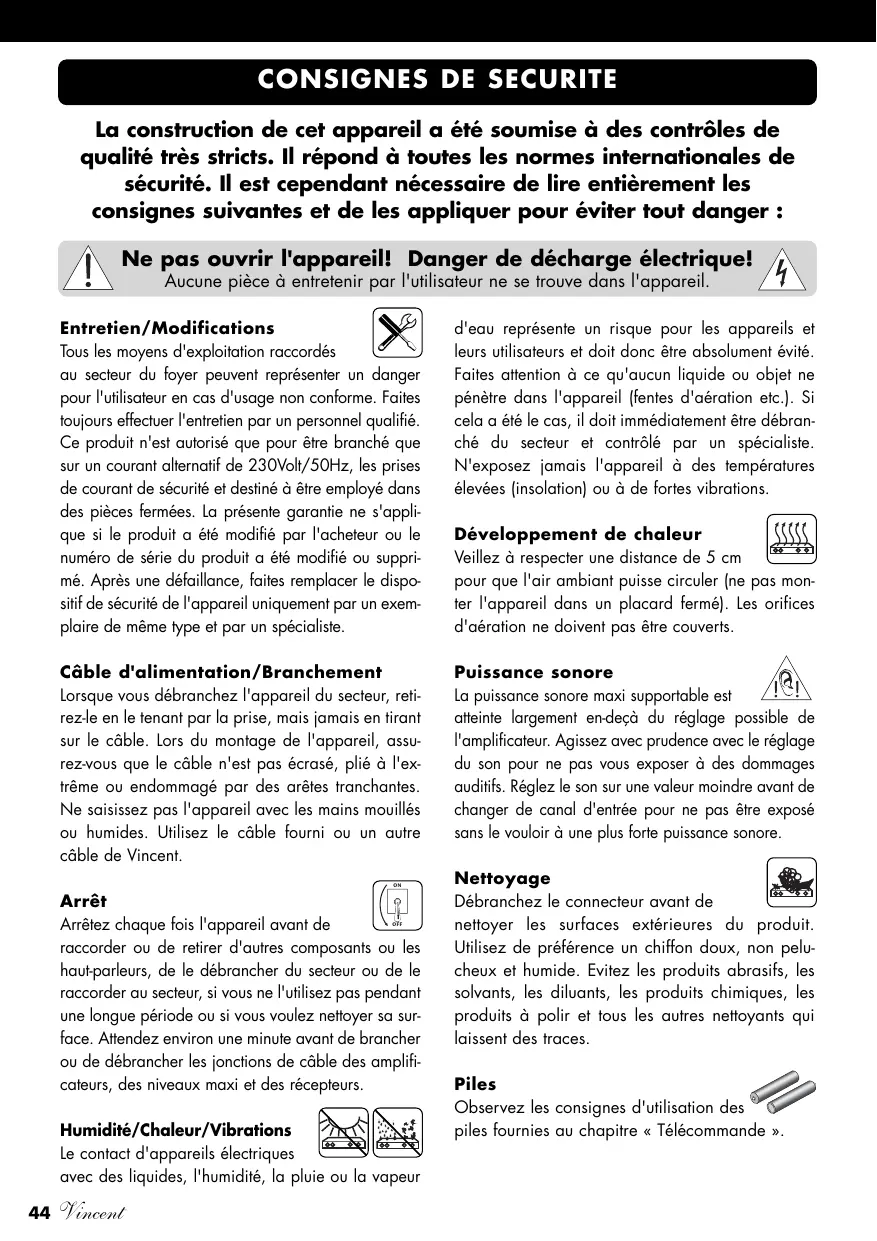

Consignes de sécurité 44 Autres consignes 45 Contenu de la livraison 46 Description de l'appareil 46 Télécommande 49 Installation 51 Utilisation de l'appareil 58 Conseils 60 Résolution de problèmes 61 Caractéristiques techniques 62 Glossaire 63
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Piles
Observe les consignes d'utilisation des piles fournies au chapitre « Télécommande »
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE pour
L'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d’affirmer l’attention sur les consignes particulièrement importantes concernant la commande et l’entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Veuillez contrôler le contenu de l'emballage. les accessoires suivants doivent être joints à l'appareil :
1 câble de distribution 1 télécommande VRC-3 - 2 piles de type AAA (LR3) - le présent manuel

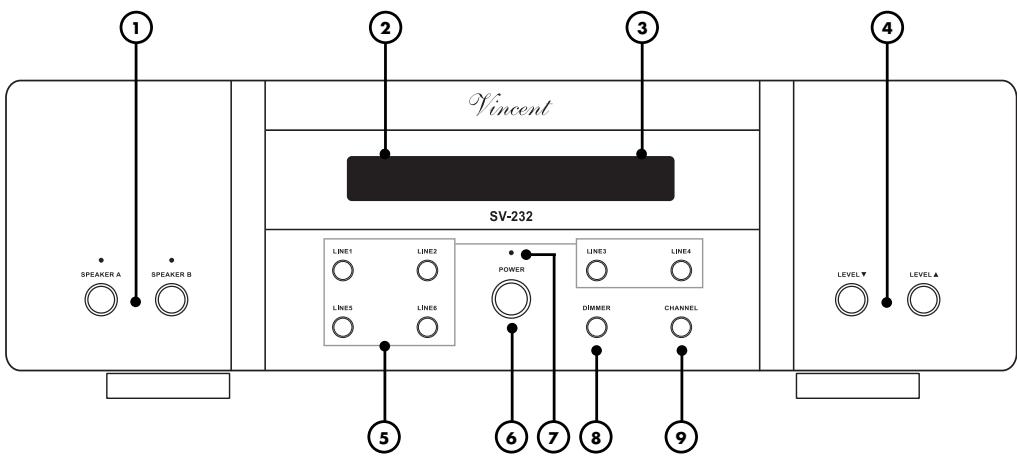

Description de l'appareil
Bien que le développement aille constamment dans le sens de formats de son numérique et de systèmes audiovidéo multicanaux, les installations stéreo de qualité supérieure continuent d’être très appréciées. Beaucoup reculent devant l’installation de systèmes multicanaux onéreux et préfèrent apprécier les films DVD en stéreo. Certains audiophiles ne souhaitent pas passer aux systèmes ambiphoniques, parce que les sources High-End-Stéreo ne peuvent pas déployer tout leur potentiel sonore avec certains systèmes Surround. Celui qui souhaite concilier les deux mondes - Surround et Premium-Stéreo - ne pourra généralement pas éviter de s’équiper de deux amplificateurs ou récepteurs séparés, car de nombreux systèmes multicanaux misent sur la fonctionnalité plutôt que sur la qualité sans compromis du son de tous les canaux sonores. Si les haut-parleurs stéreo existants, le plus souvent de qualité supérieure, doivent aussi servir de haut-parleurs frontaux (pour éviter une paire supplémentaire de haut-parleurs frontaux), les deux installations devront être couplées. Dans de nombreux cas, ceci ne sera pas possible. Seulement si on dispose d’un amplificateur stéreo, en utilisant une de ses entrées uniquement comme amplificateur de puissance et sans réglage de volume pour cette entrée, ce système stéreo peut être utilisé de façon satisfaisante comme partie de l’installation Surround.
Le SV-232 est un amplificateur intégré stéreo à usages multiples du programme Vincent. Il peut également fonctionner en même temps comme amplificateur intégré pour des sources stéreo de qualité supérieure et comme amplificateur de puissance (par exemple pour les haut-parleurs avant d'un cinéma à domicile) en appuyant sur un bouton commutateur. Il s'agit d'une fonction qu'on retrouve rarement dans la classe des prix du SV-232. En plus, on trouve rarement sur les amplificateurs qui réalisent avec le SV-232, l'option de mettre en marche et arrêt séparément deux paires de haut-parleurs. L'équipement supplémentaire est composé d'une sortie du préamplificateur et d'une sortie d'enregistrement. Bien entendu, la qualité de finition la plus élevée et un excellent rapport prix performance vont de soi.
Cet amplificateur est un partenaire idéal pour lecteurs de DVD, lecteurs de CD, de tuners, d'amplificateurs de casque d'écoute et de haut-parleurs de Vincent. Il peut aussi être intégré dans une installation multicanal de Vincent, basée sur un préamplificateur ou un amplificateur de décodeur ou un amplificateur AV. Dans ce but, il supporte la fonction de commande de mise sous tension (« Power Control »). Adapté aux meubles Hi-Fi et aux câbles de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.
1. Speaker a/b : touches de commutation ou de coupure des deux paires de haut-parleurs
Avec des haut-parleurs appropriés, on peut aussi utiliser simultanément une deuxième paire de haut-parleurs. Avec ces touches, on peut commuter ou couper séparément chacune des deux paires de haut-parleurs (désignées par A et B). Chacune des LED située au-dessus de la touche indique la paire de haut-parleurs activée.
2. Affichage
En mode normal, affiche le nom du canal d'entree selectionne, le reglage du volume et I'etat de fonci-ontnement (p. ex. sourdine). Les valeurs correspondantes sont affichees, pendant que I'on proceedeauxreglages(VOLUMECHANNEL, GAIN).
3. LED pour la fonction GAIN
Le voyant LEDs s'allume tant que la fonction GAIN diminue l'amortissement de niveau de 8 dB.
Ces touches servent au réglage du volume total du système, c'est-à-dire le volume des haut-parleurs et le signal de sortie du préampli stéréo « OUTPUT PRE ». Seulement pour l'entrée « MAIN INPUT LINE6 » (12), le réglage de volume est sans effet. Lorsque « CHANNEL » a été activé (9), les touches « LEVEL » permettent de régler l'équilibre des canaux.
5. « LINE1 »... « LINE6 » : touches de sélection d'entretiens
Servent à sélectionner les différentes sources d’entreprises raccordées à l'amplificateur (10)(12).
6. POWER : commutateur secteur
Sert àmettre l'appareil en MARCHE ou à l'ARRET. Respectez les instructions de la commande de mise sous tension (POWER CONTROL) des paragraphs « Installation » et « Utilisation de l'appareil »
7. LED pour la coupure de l'affichage
S'allume, pendant que l'affichage est eteint par la fonction « DIMMER » (8)(18), afin que cet etat ne soit pas confondu avec I'etat ARRET de I'appareil.
8. DIMMER: luminosité de l'affichage
Sert à réduire la luminosité de l'affichage (2) à deux niveaux ou à l'éteindre.
9. Channel: balance du volume
Sert à régler la « BALANCE » (différence de volume entre les canaux gauche/droit) en utilisant les touches « LEVEL » (4).

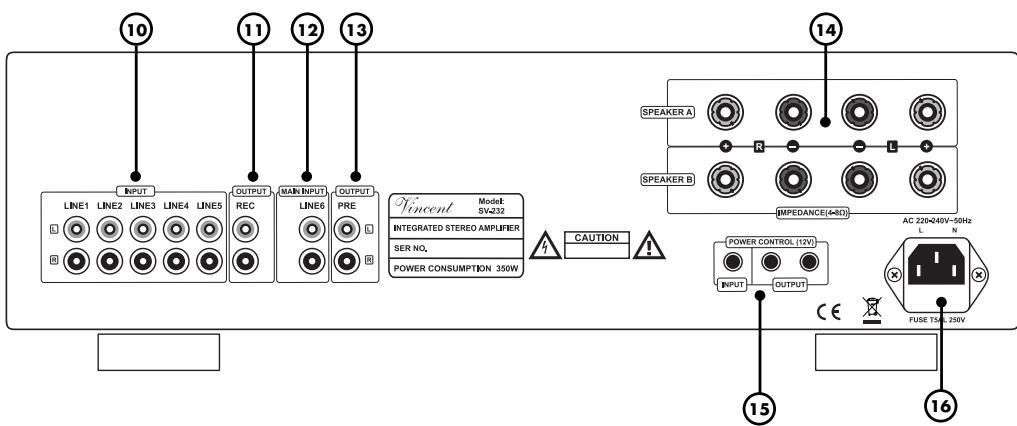

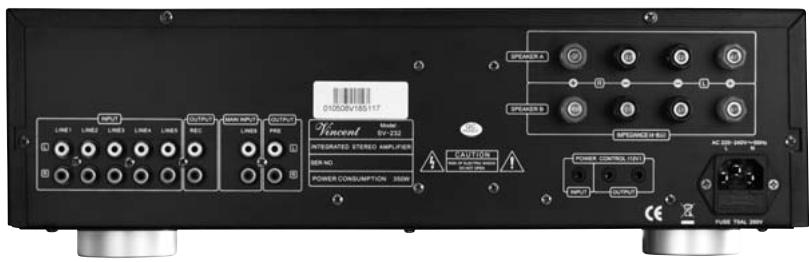

10. INPUT (« LINE1 »... « LINE5 »): raccordement d'appareils source stéréo avec sortie de haut niveau
Cinq paires de bornes d'entrée stéreo RCA pour appareils source avec sortie son stéreo analogue de haut niveau, p. ex. lecteur de CD.
11. OUTPUT REC : Sortie pour enregistrement
Sert à raccorder, si souhaité, par exemple un appareil d'enregistrement. Le signal stéréo de cette sortie est identique à celui du signal de sortie de la source actuellement sélectionnée à l'une des bornes « LINE1 »... « LINE5 ». Les signaux des appareils raccordés à « MAIN INPUT LINE6 » (12) ne sont pas amenés jusqu'à la sortie pour enregistrement.
12. MAIN INPUT LINE6 : entrée ampli de puissance
Raccordement d'un préamplificateur stéréo ou d'un appareil source avec sortie préamplificateur. Veuillez noter qu'aucune sortie de haut niveau d'une source stéréo ne doit être raccordée sur « LINE6 ». L'entrée ne doit pas non plus être raccordée à la sortie voisine du préamplificateur « OUTPUT PRE » (13).
13. OUTPUT PRE : Sortie de préamplificateur
Si une des entrées « LINE1 »... « LINE5 » (10) est
sélectionnée, cette sortie peut transmettre le signal son stéréo préamplifié de la source actuellement sélectionnée à deux canaux de puissance supplémentaires ou à un Subwoofer actif. La sortie ne doit pas être raccordée à l'entrée de puissance voisine « MAIN INPUT LINE6 » (12) ou à l'entrée de haut niveau d'un autre appareil.
14. Speaker a/b : bornes de raccordement des haut-parleurs
Douilles de sortie avec serrage à vis pour le raccordement d'une ou de deux paires de haut-parleurs. On peut utiliser des câbles de haut-parleurs avec fiches banane de 4 mm. Respectez les instructions du chapitre « Installation » dans le cas où deux paires de haut-parleurs doivent être raccordées.
15. POWER Control (12V)
Les signaux de commande de mise sous tension (Trigger) sont reçus (INPUT) et envoyés (OUTPUT) via ces douilles jack (3,5mm)
16. Prise secteur avec portefusible
Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boîtier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
Telecommande
Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.
La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.
Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.
Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.
Utilisation des piles
L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.
Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.
N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.
Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.
Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.
Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.
Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.
Utilisez exclusivement des piles rondes AAA (LR3).
Remplacement/insertion des piles
a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis!
b) Retirez éventuellement les piles usagées et insérez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles.
c) Remettez le couvercle du compartiment et
fermez le compartiment des piles.

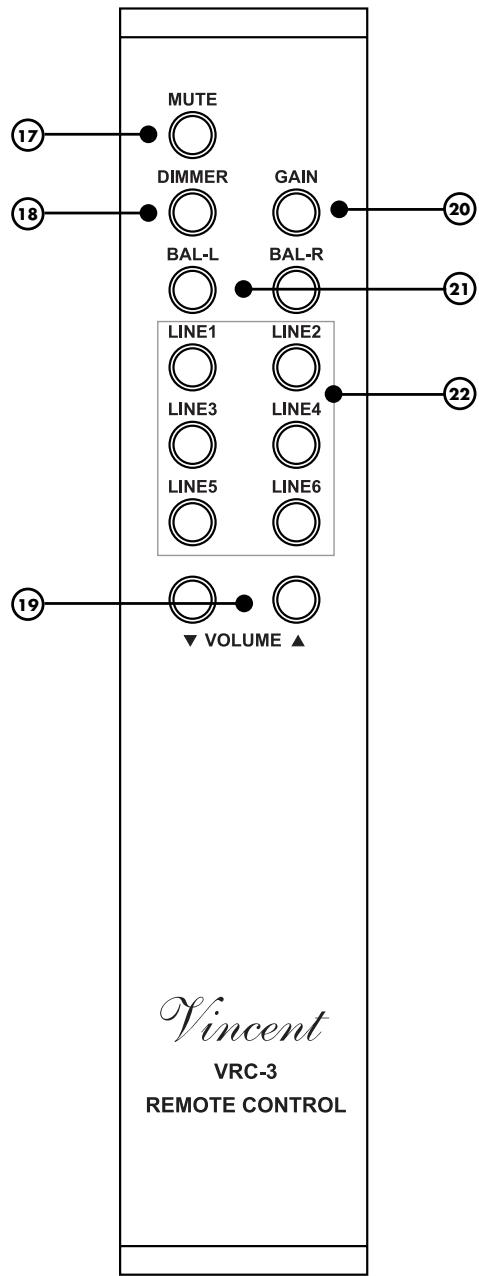

17. MUTE : touche de mise en sourdine
Coupe les signaux de sortie des bornes de serrage de haut-parleurs (14), de la sortie du préamplificateur « OUTPUT PRE » (13) et de la sortie pour enregistrement « OUTPUT REC » (11). La mise en sourdine ne peut pas être activée quand l'entrée « MAIN INPUT LINE6 » (12) est sélectionnée.
18. DIMMER
Cette fonction permet de réduire de deux niveaux la luminosité de l'écran (2) ou d'éteindre l'affichage.
19. Volume /
Servent à modifier le réglage du volume de l'amplificateur des haut-parleurs (14) et de la sortie du préamplificateur (OUTPUT PRE (13)). Le réglage n'a pas d'influence sur le volume, quand l'entrée « MAIN INPUT LINE6 » (12) est sélectionnée.
20. GAIN: atténuation -8DB des signaux des sorties de haut-parleurs et de la sortie du préamplificateur
Après activation de cette fonction, les signaux de sortie de l'amplificateur de puissance et des haut-parleurs sont atténués de « -08dB » et le niveau des haut-parleurs raccordés abaisse. Ne devrait être activé que si, pour des valeurs basses de volume, le volume est déjà très élevé.
21. Bal-l et bal-r: touches pour différences de niveau de volume entre canal gauche/droit
Si vous le souhaitez, vous pouvez régler la différence de niveau du volume entre le canal gauche et le canal droit. Ceci n'est pas possible pour la source raccordée à l'entrée « MAIN INPUT LINE6 » (12).
22. Touches de sélection d'entrées
Servent à la sélection de l'appareil source raccordé, dont on peut écouter la reproduction.
Installation
Réalisez les raccordements de câbles dans l'ordre préconisé ci-dessous. Raccordez d'abord le cordon secteur à l'appareil, puis branchez-le à la prise du secteur. Il faut dans tous les cas, raccorder deux haut-parleurs, un ou plusieurs appareils source ainsi que le cordon secteur. Les câbles pour la commande de mise sous tension, de l'appareil d'enregistrement ou pour une autre amplification de puissance stéréo ne doivent être raccordés que s'ils sont nécessaires.
Pas de nécessité de liaison préampli, ampli de puissance
L'entrée « MAIN IN LINE6 » (12) ne doit pas être raccordée avec la sortie voisine de préamplification « OUTPUT PRE » (13). Le préamplificateur est relié
de façon interne avec l'amplificateur de puissance. Il n'est pas possible, en utilisant ces prises, de relier un appareil entre préamplificateur
préamplificateur et amplificateur de puissance intégrés (circuit à effets, boucle à effets)!
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade avant de l'appareil.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation!
Veillez à ne pas intervenir sur les entrées analogiques droite et gauche. Souvent, de telles connexions RCA représentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une détérioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!
Fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défaillances et des dysfonctionnements.
Prise de haut-parleur
Nous vous recommandons d'utiliser des câbles de haut-parleurs confectionnés, au lieu de connecter directement le conducteur intérieur (torse) du câble. Les fiches banane ou les cosses de câble offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur. Assurez-vous que les fils des haut-parleurs dénudés ne poussent entrer en contact entre eux ou toucher le métal du dos de l'appareil!
Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement interverti se fait remarquer par une baisse de qualité du son. Utilisez uniquement des haut-parleurs d'une impédance minimale de 4
Les bouchons en matière synthétique des bornes de serrage des haut-parleurs doivent être retirés avant d'insérer les câbles de haut-parleurs avec des fiches bananes de 4 mm lorsque ces câbles sont utilisés.
Câbles de liaison
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.

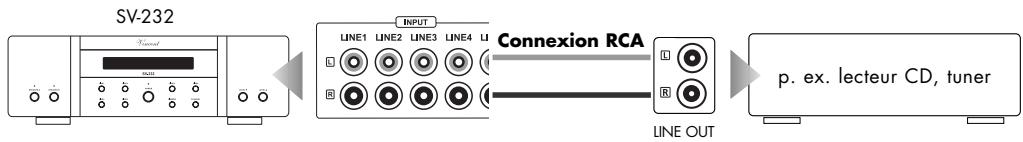

Raccordement des appareils SOURCE
Raccordez les sorties de ces appareils source avec les entrées « LINE1 » … « LINE5 » (10) de l'amplificateur. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouverez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi.
Pour utiliser une platine tourne-disque, il vous faut utiliser un préamplificateur phono, soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne-disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne-disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouvez des informations complémentaires dans les instructions de service de cet appareil.
Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).
Il est possible de raccorder jusqu'à cinq sources stéréo avec les sorties haut niveau RCA. En ce qui concerne les entrées son correspondantes « LINE1 »... « LINE5 », il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation.

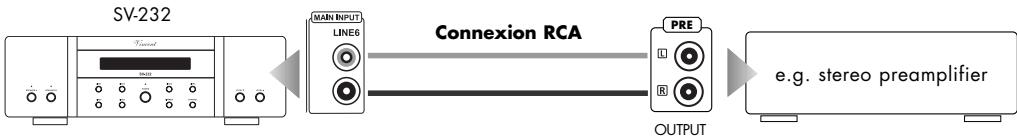

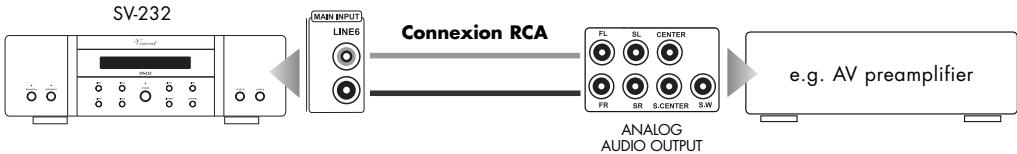

Raccordement d'un preamplificateur STEREO ou des CANAUX frontaux d'un systeme multicanal
Cet amplificateur intégré est équipé d'une entrée (« LINE6 »), dont le signal contourne le préamplificateur (appelée entrée « unity gain »). Ceci permet de relier celui-ci avec la sortie de préamplificateur d'un autre appareil, p. ex. les sorties de préamplificateur pour les canaux frontaux d'un système de home cinéma (récepteur AV ou préampli AV). Le préamplificateur raccordé prend alors en charge le réglage du volume ainsi que la fonction BALANCE et la mise en sourdine (MUTE).
Si l'entrée « LINE6 » est sélectionnée, l'amplificateur SV-232 se comporte comme un étage de sortie stéréo. Si l'amplificateur SV-232 utilisé comme amplificateur de puissance doit être automatiquement mis à l'arrêt en même temps que le préamplificateur, les liaisons par câbles décrites ci-dessous doivent être effectuées correctement pour la commande de mise sous tension.
Laissez l'entrée « LINE6 » libre, si vous ne pouvez pas utiliser l'amplificateur SV-232 comme amplificateur de puissance.
Liaisons CABLES pour la commandde mise sous tension (POWER control)
De nombreux systèmes AV et quelques systèmes stéréo se composant de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control », ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction « POWER CONTROL » a pour effet, de mettre en marche ou d’arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l’arrêt d’un des appareils raccordés au système (en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles.
Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.
L'appareil SV-232 possède une prise d'entrée et deux prises de sortie pour la commande de mise sous tension. Il peut ainsi, aussi bien générer et émettre le signal de mise sous tension pour d'autres composants d'une installation stéréo, que réagir au signal de mise sous tension d'un autre appareil. Les deux cas sont décrits dans ce qui suit.

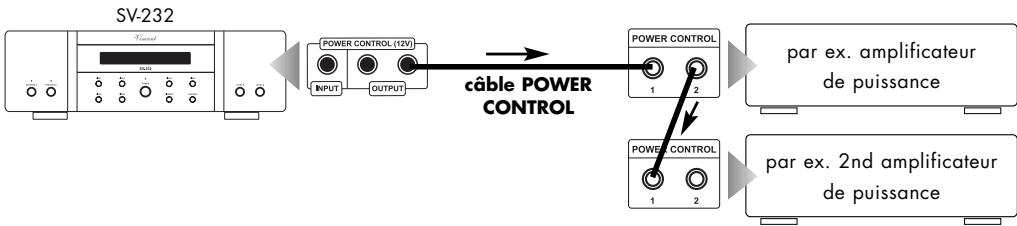

L'ensemble du système doit être mis en marche et arrêté à partir de l'amplificateur sv-232
Dans ce cas, l'entrée du « POWER CONTROL » (15) doit rester libre. Deux appareils qui doivent recevoir le signal de mise sous tension peuvent être directement raccordés aux deux sorties du « POWER CONTROL » (15). S'il y a plus de deux appareils raccordés, qui doivent être commandés, il sera nécessaire de faire passer la liaison de commande entre le préamplificateur et les autres appareils à commander via les deux appareils qui sont raccordés directement. Pour ce faire, on pourra utiliser sur la plupart des appareils une des deux prises « POWER CONTROL » comme entrée du signal et l'autre comme sortie du signal. De cette façon, un nombre théoriquement infini d'appareils peut être alimenté avec les impulsions de commande. Cette méthode, consistant à mettre en circuit les entrées et les sorties des appareils et de les enchaîner ainsi, est aussi appelée « daisy chaining ».

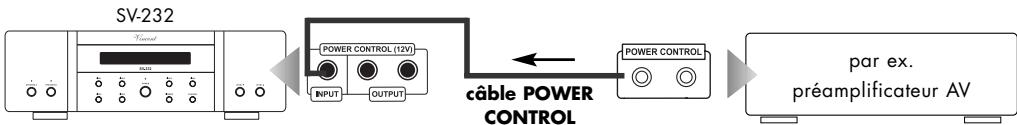

L'amplificateur sv-232 doit réagir au signal de mise sous tension
Si par exemple, les sorties de préamplificateur d'un récepteur AV, d'un préampli AV ou d'un amplificateur AV sont reliées à l'entrée « MAIN INPUT LINE6 » (12) et que cet appareil peut émettre un signal de mise sous tension du « POWER CONTROL » et que l'amplificateur SV-232 doit s'enclencher et s'arrêter en synchronisation avec cet appareil, une sortie désignée « POWER CONTROL OUTPUT » ou « TRIGGER OUTPUT » de cet appareil doit être reliée avec l'entrée « POWER CONTROL INPUT » (15) du SV-232. D'autres sorties Trigger de la composante AV et les deux sorties de « POWER CONTROL OUTPUT » (15) du SV-232 peuvent alors être reliées à d'autres appareils. Le bouton de mise en marche (6) de cet amplificateur doit ensuite être ramené en position de circuit fermé.
De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur intégré), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux.
Les connecteurs "POWER CONTROL" des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux! Un seul préamplificateur ou un seul amplificateur intégré peut être raccordé via une liaison "POWER CONTROL" directement ou indirectement à tous les autres appareils !

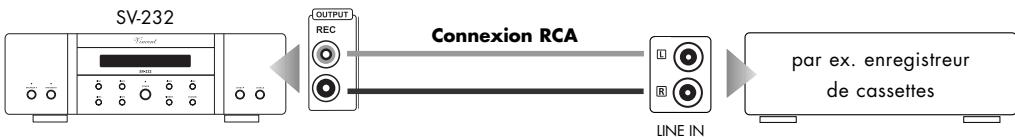

Raccordement d'un appareil d'enregistrement
Vou puez raccorder aux prises « OUTPUT REC » (11) de la zone de raccordements à l'arrière de l'appareil, si vous le souhaitez, un apparéil d'enregistrement (par ex. un enregistrur de CD, de cassettes ou similaire) ou un autre apparéil, qui doit receiveoir le niveau de sortie stéreo (niveau sonore de ligne), non modifié, fixement réglé du son de la source de signal sélectionnée au préamplificateur. Le niveau de sortie est indépendant du réglage du volume, mais réagit à la mise en sourdine (17). Les signaux des apparéils raccordés à « MAIN INPUT LINE6 » (12) ne sont pasamenés jusqu'à la sortie pour enregistrement.
Reliez pour cela cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement. Veuillez noter que certains appareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appareils d'enregistrement ont une impédance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommandons de ne maintenir le raccordement aux prises « REC », que pendant la durée de l'enregistrement.

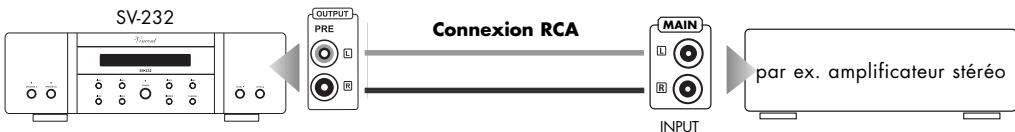

Raccordement de deux CANAUX d'amplificateur de puissance supplementaires
Les fiches « OUTPUT PRE » (13) ne sont nécessaires que si vous souhaitez utiliser un amplificateur de puissance stéreo ou deux amplificateurs mono pour l'alimentation de deux haut-parleurs supplémentaires. Cela peut s'avérer utile si deux haut-parleurs supplémentaires sont utilisés, par exemple dans une autre chambre, pour la reproduction de la musique stéreo. Ces haut-parleurs sont branchés aux sorties des amplificateurs de puissance. Les prises de sorties « OUTPUT PRE » (13) de l'amplificateur sont raccordées avec les prises d'entrée de l'amplificateur ou les amplificateurs de puissance, qui sont généralement désignées par « INPUT », « POWER AMP IN » ou « MAIN INPUT ».
Au lieu de l'amplificateur de puissance stéréo qui s'affiche ici, deux amplificateurs de puissance mono peuvent également être installés. Le signal de sortie ne dépend pas du réglage des haut-parleurs (1).

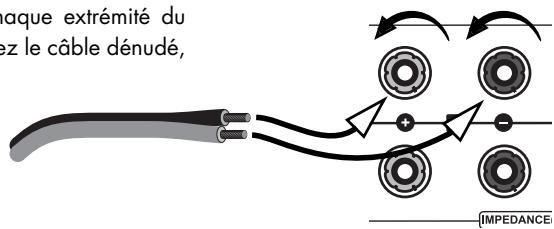

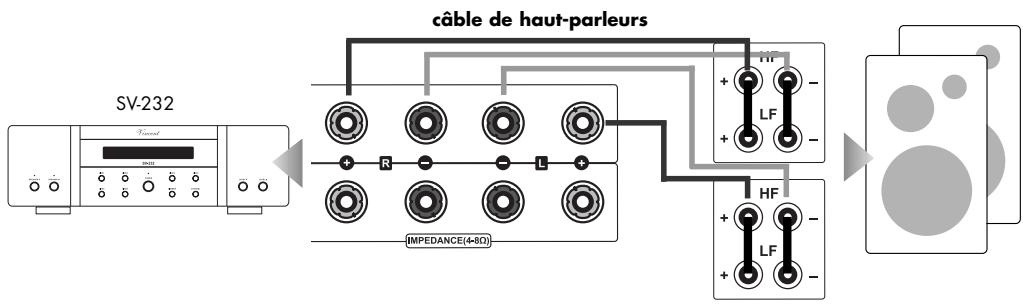

Branchement des haut-parleurs
On peut raccorder à l'amplificateur SV-232 une paire de haut-parleurs (A) ou aussi deux paires de haut-parleurs (A + B). Les deux sorties reçoivent le même signal stéréo. Pour chaque haut-parleur, vous trouverez sur l'appareil deux bornes de serrage (positive + et négative -), auxquelles vous pouvez raccorder une extrémité d'un câble de haut-parleur. Sur chaque paire de bornes de serrage, vous trouverez une désignation (R ou L), qui indique de quel côté (droit ou gauche) correspond la paire de bornes. Les mêmes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou -). Sur ces bornes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois être reliées entre elles par le câble de haut-parleur : la borne désignée « + » de l'amplificateur doit être reliée à la borne désignée « + » du haut-parleur. Le schéma montre les raccordements pour l'utilisation d'une paire de haut-parleurs. Si une deuxième paire de haut-parleurs doit être raccordée, il faudra relier de la même façon les bornes de la rangée inférieure (« B ») avec les haut-parleurs supplémentaires. Cette opération n'est possible que si les deux haut-parleurs ont une impédance nominale d'au moins 8.
Si chaque haut-parleur est relié tout à fait normalement à un câble à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudra mettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts morceaux de câbles), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). La borne marquée de « + » et « R » de l'amplificateur doit être reliée à l'une des bornes marquées « + », borne pontée du haut-parleur droit. La borne marquée de « - » et « R » de l'amplificateur doit être reliée à l'une des bornes marquées « - », borne pontée du haut-parleur droit. Adoptez la même configuration pour le câble reliant les bornes du haut-parleur gauche.
Un son stéréo est perceptible sur les deux haut-parleurs raccordés, lorsque le commutateur du haut-parleur (1) des paires correspondantes (A ou B) est allumé.

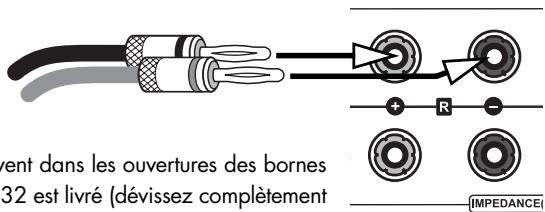

Si vous utilisez des câbles de haut-parleur prééquipés de fiches bananes de 4 mm, il vous suffira seulement de relier les deux fiches de chaque câble de haut-parleur avec les bornes correspondantes. Vous devez retirer les
petits bouchons en matière synthétique qui se trouvent dans les ouvertures des bornes de serrage et sont fixés lorsque l'amplificateur SV-232 est livré (dévissez complètement le couvercle à vis, retirez les bouchons, remettez le couvercle à vis en place). Les couvercles à vis devront être serrés en les tournant dans le sens antihoraire.
Si on utilise des câbles avec cosses, il faudra desserer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la
molette et desserrer celle-ci en la tournant dans le sens antihoraire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.
En l'absence de cosses, retirez l'isolant de chaque extrémité du câble sur une longueur d'un cm environ. Torsadez le câble dénudé,
pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du cable dans le perçage dégagé de la borne. Serrez maintenant le cable en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du cable.
Si vous souhaitez raccorder deux paires de haut-parleurs (A et B), tous les haut-parleurs utilisés doivent avoir une impédance nominale d'au moins 8Ω. Si l'amplificateur n'est utilisé qu'avec une seule paire de haut-parleur (A ou B), tous les types de haut-parleurs ayant une impédance nominale d'au moins 4Ω peuvent être raccordés.
Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe "+". Le conducteur marqué du câble de haut-parleur doit être relié à la borne positive.
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil (16). Reliez l'autre extrémité du cordon secteur à une prise secteur.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (6) | La mise en marche et l'arrêt de l'appareil se font sur la façade avant. Lorsque le commutateur est en position arrêt, l'apparil n'est cependant pas entièrement coupé du secteur, il réagit à un signal arrivant à l'entrée « POWER CONTROL INPUT » (15). Ainsi, l'apparil ne peut pas être mis à l'arrêt, aussi longtemps qu'un signal est appliqué à cette entrée par un autre apparil raccordé. Directement après la mise en marche, le réglage du volume de l'amplificateur devrait être réduit par précaution. |
| Mise en marche ou arrêt individuel d'une paire de haut-parleurs | SPEAKER A/B (1) | Pour la reproduction de la musique par des haut-parleurs, il faut au minimum raccorder une paire de haut-parleurs (pratiquement aux bornes « A »). Les bornes utilisées doivent être activées en utilisant les touches « SPEAKER » (la LED s'allume). Il n'est nécessaire d'activer les deuxiemebs bornes que si on utilise deux paires de haut-parleurs. |
| Sélection de l'entrée | Touches de sélection d'entrées (5)(22) | Un appui bref sur la touche du canal d'entREE souhaité (par exemple « LINE1 ») commute sur la reproduction de l'apparil qui est raccordée à ce canal. Le nom du canal d'entREE apparait sur l'afficheur (2). La façade avant de l'apparil et la télécommande sont équipées de ces touches de selection. Avant de changer de canal d'entREE, il est prudent de réduire le volume sonore (4)(19)! |
| Réglage volume sonore | LEVEL▼/▲ (4)VOLUME▼/▲ (19) | Maintenez la touche « LEVEL ▲ » ou « VOLUME ▲ » appuyée pour aug- menter le volume. Utilisé « LEVEL ▼ » ou « VOLUME ▼ » pour le diminuer. L'afficheur (2) affiche le réglage du volume. La valeur du volume minimum est - 99 dB, le maximum est atteint beaucoup plus tôt avec la plupart des haut-parleurs avec un affichage de 00 dB. La valeur du volume ne peut pas être modifiée, lorsque l'entrée « LINE6 » est sélectionnée. L'affiche (2) indique alors le message « MAX ». Le réglage du volume n'a pas d'influen- ce sur le signal à la sortie « OUTPUT REC » (11). |
| Mise en sourdine des haut-parleurs et de la sortie du préamplificateur | MUTE (17) | La mise en sourdine ne peut être obtenue que par l'intémidaire de la télé- commande. Elle coupe le signal de sortie des bornes de haut-parleurs (14), de la sortie du préamplificateur « OUTPUT PRE » (13) ainsi que la sortie d'enregistrement « OUTPUT REC » (11). Par un nouvel appui, on rétablit le volume précédemment régled. Tant que la fonction de mise en sourdine est active, le message « MUTING » s'affiche à l'écran. |
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Réduire l'amplification (-8dB amortissement de niveau) | GAIN (20) | Cette touche sert à activer ou à désactiver un amortissement du niveau de 8dB, qui agit aussi bien sur le volume des haut-parleurs, que sur les signaux de la sortie « OUTPUT PRE » (13). Le réglage de GAIN est judicieux, lors que la combinaison amplificateur avec haut-parleurs démontré une sensibilité tellement élevée, que la plage utile de réglage du volume du SV-232 se situe dans des valeurs faibles. Alors le volume est déjà très élevé pour de faibles valeurs de réglage de volume et la progressivité du réglage est trop grossière.Dans ce cas, après avoir réduit par précaution le volume, appuyez sur la touche « GAIN » . Si la fonction avait préalablement été désactivié, la valeur « -08dB » apparaitMAINément sur l'afficheur. Tant que la fonction GAIN est mise en marche, le voyage LED (3) s'allume. Le volume des haut-parleurs raccordés diminue et le niveau des signaux de sortie « OUTPUT PRE » (13) baisse. Un nouvel appuii de cette touche replace de nouveau l'amplification dans son état d'origine (00dB). La fonction GAIN ne peut être activée ou désactivée qu'avac la télécommande. En utilisation normale quotidienne du pré amplification, cette touche ne devrait pas être utilisée ! |
| Modifier la luminosité de l'afficheur en façade de l'appareil | DIMMER (8)(18) | Cette fonction peut être activée aussi bien avec la touche de la façade avant de l'appareil qu'avac celle de la télécommande. Avec cette touche, vous pouvez réduire la luminosité de l'afficheur (2) en façade de l'appareil en deux niveaux (appuyez 1x, 2x) ou éteindre l'afficheur (appuyez 3x). En appuyant une quatrième fois, la luminosité maximale d'origine est rétablet. Tant que l'affichage est étéint, le voyage (7) s'allume pour montrer que l'appareil est encore allumé. |
| Modifier la balance des canaux | BAL-L/R (21)CHANNEL (9)LEVEL▼/▲ (4) | Avec ce réglage, on peut faire passer un des deux canaux et par conséquent aussi un des deux haut-parleurs à un niveau plus élevé que l'autre. Ceci peut éventuellesment être souhaié, si la position d'écoute se trouvel plus prés d'un des haut-parleurs que de l'autre et qu'une différence de niveau devienne perceptible. Le réglage de la balance peut être effectué aussi bien à l'aide de la télécommande qu'auprès de la façade de l'appareil. Vous pouvez régler ce dé séquilibre des canaux en dix étapes vers la gauche ou vers la droite. La valeur maximale de la différence de volume est atteinte avec +10dB. Le réglage n'agit pas sur la sortie « OUTPUT REC » (11) et n'est pas non plus possible pour l'appareil raccordé à l'entrée « MAIN INPUT LINE6 » (12).Avec la télécommande : appuyez, si nécessaire, plusieurs fois sur la touche « BALL », pour régler le canal gauche à un niveau plus élevé que le canal droit. Utilisez la touche « BAL-R », pour régler le canal droit à un niveau supérieur au canal gauche.En façade de l'appareil : appuyez sur la touche « CHANNEL ». Vous avezmaintenant la possibilité de modifier la balance de volume à l'aide des touches « LEVEL ». Àprous un court laps de temps, ce mode de réglage est de nouveau abandonné.Pendant le réglage, l'afficheur (2) indique aussi en cours de modification de la valeur réglée, surquel canal des deux canaux stéreo le volume a été augmenté. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.
L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrêt de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectieux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectieux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiéz le cordon secteur, remplacez-le évienttement et enfonce sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (affichage de l'appareil (2) en fonctionnement) | L'appareil source (5)(22) actuellement sélectionné n'émet aucun signal.La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonneborne d'entrée de l'amplificateur.Le mauvais canal d'entrée a été sélectionné à l'amplificateur.Le VOLUME/LEVEL est réglié trop bas.L'amplificateur a été mis en sourdine (fonction Mute).La paire de haut-parleurs utilisée n'a pas été activée.Les câbles de haut-parleurs ne sont pas cor-rectement raccordés aux bornes de raccordement ou sont défectieux. | Démarrez la lecture de la source de signal raccordée.Corrigez la liaison de la source de signal.Corrigez la sélection d'entrée (5)(22).Augmentez prudemment le volume (4)(19).Déactivé la mise en sourdine (touché « MUTE » (17)).Actionnez la touche correspondant à la paire de haut-parleurs « SPEAKER A/B » (1) de la façade avant de l'appareil, afin que la LED voisine s'allume.Vérifiéz et serrez les câbles de haut-parleurs aux bornes de l'amplificateur (14) et aux bor-nes des haut-parleurs. |
| La reproduction sonore d'un canal de fonctionne pas | L'appareil source n'émet un signal que sur un seul canal.Un des câbles de signal entre l'appareil sourcê et l'amplificateur n'est pas correctement fixé ou est défectieux.La balance du canal est déréglée.Un des câbles de haut-parleurs n'est pas cor-rectement raccordé ou est défectieux. | Vérifiéz l'appareil source, par exemple avec un autre amplificateur.Vérifiéz et serrez ces câbles.Réglez correctement la différence de volumedes canaux (9)(21) dans la position souhaiée.Vérifiéz et serrez les câbles de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs. Les câbles des deux haut-parleurs d'une paire de haut-parleurs ne doivent pas être raccordés à des bornes de haut-parleurs différents (A ou B) à l'arrêté de l'amplificateur. |
| L'afficheur de la façade avant de l'appareil ne fonctionne pas | L'afficheur a été désactifé précédemment avec la touche « DIMMER » (8)(18). | Reconfirmez la touche « DIMMER » (8)(18). |
| Mauvaise qualité du son | Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux. Une platine a été raccordée à un niveau élevé sans un préamplificateur phono. Un appareil avec sortie de haut niveau (par exemple un lecteur de CD) a été raccordé à une entrée d'amplificateur « LINE6 » (12). | Vérifiez les connexions audio et les cables. Raccordez un préamplificateur phono. N'utilise des appareils source avec sorties de haut niveau qu'aux entrées « LINE1 » ... « LINE5 ». |
| Aucune fonction ne peut être exécutée à l'aide de la télécommande | Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides. La trajectory entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage latéral trop important. L'appareil n'est pas sous tension. | Vérifiez et remplacez les piles si nécessaire. Essayez de diriger la télécommande vers la façon de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage latéral. Mettez l'appareil sous tension. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | |
| Plage de transmission : | 20 Hz - 20 kHz ±0,5 dB |
| 20 Hz - 50 kHz ±2 dB | |
| Puisance de sortie nominale à 8Ω : | 2x 100 W (RMS) |
| Puisance de sortie nominale à 4Ω : | 2x 180 W (RMS) |
| Sensibilité d'entrée : | 260 mV |
| Facteur de distorsion : | < 0,1 % (1 kHz, 1 W) |
| Rapport signal/bruit : | > 90 dB |
| Impédance d'entrée : | 47 kΩ |
| Alimentation : | 230 V/50 Hz |
| Entrées : | 5x RCA stéreo, 1x RCA Main Input stéreo, |
| 1x Power Control (3,5 mm prise Jack) | |
| Sorties : | 4x2 bornes de haut-parleur, 1x PRE stéreo RCA, |
| 1x REC stéreo RCA, | |
| 2x Power Control (3,5 mm prise Jack) | |
| Dimensions (L x H x P) : | 430 x 135 x 390 mm |
| Poids : | 13,8 kg |
| Variante de couleur : | noir / argent |
Sources audio/lecteurs sources
Composants de votre chaîne Hi-Fi et tous les autres appareils dont vous pouvez entendre le son par votre système et que vous branchez à l'ampli préliminaire, à l'ampli ou au receiver. Ex: lecteur de CD, lecteur de DVD, tuner (radios), lecteur de cassettes, recorder DAT, ordinateur personnel, électrophone, appareils radio portables et bien d'autres encore.
Sensibilité d'entrée
Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100 mV à 500 mV (millivolts) pour entrées de haut niveau sonore, 2 mV à 5 mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.
Niveau (db)
Une sorte d'illustration de toute dimension physique ; mesure courante des tensions de signaux et du volume. Indiquée en décibels (dB). Par tensions
« sur niveau sonore de ligne », on désigne des tensions inférieures à 1V (RMS) appropriées comme signaux musicaux pour entrées d'amplificateur. Les entrées de l'amplificateur (prise RCA en général), prévues pour les signaux du lecteur de CD, les enregistreurs, les lecteurs de DVD etc. sont aussi désignées sous le nom d'entrées de niveau de ligne ou de haut niveau sonore.
RCA est la désignation française pour les connexions coaxiales cinch, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société américaine. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série :
