SA-31 - Amplificateur audio VINCENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur intégré stéréo
Caractéristiques techniques principales	Transistors de puissance, circuit à rétroaction, faible distorsion
Alimentation électrique	230V AC, 50Hz
Dimensions approximatives	430 mm x 350 mm x 100 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	Sortie de 2 x 50W sous 8 Ohms
Puissance	50W par canal sous 8 Ohms
Fonctions principales	Contrôle du volume, réglage des tonalités, entrées multiples
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - SA-31 VINCENT

Comment régler le volume sur le VINCENT SA-31 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore à votre convenance.

Le VINCENT SA-31 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que l'interrupteur d'alimentation est en position 'ON'.

Comment connecter des haut-parleurs au VINCENT SA-31 ?

Connectez les fils des haut-parleurs aux bornes de sortie situées à l'arrière de l'appareil, en respectant la polarité (rouge pour positif et noir pour négatif).

Le son est distordu, que faire ?

Vérifiez les connexions des câbles et assurez-vous qu'aucun câble n'est endommagé. Essayez également de réduire le volume pour éviter la saturation.

Comment changer la source d'entrée sur le VINCENT SA-31 ?

Utilisez le sélecteur d'entrée situé sur le panneau avant pour choisir la source audio que vous souhaitez écouter.

Le VINCENT SA-31 chauffe-t-il trop pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué par d'autres objets.

Comment effectuer une réinitialisation du VINCENT SA-31 ?

Débranchez l'appareil de la prise électrique, attendez environ 10 secondes, puis rebranchez-le pour effectuer une réinitialisation simple.

Où puis-je trouver le manuel d'utilisation du VINCENT SA-31 ?

Le manuel d'utilisation est disponible sur le site officiel de VINCENT dans la section 'Support' ou 'Téléchargements'.

Quels types de haut-parleurs sont compatibles avec le VINCENT SA-31 ?

Le VINCENT SA-31 est compatible avec la plupart des haut-parleurs passifs. Assurez-vous que leur impédance est comprise entre 4 et 8 ohms.

Comment puis-je obtenir un service après-vente pour le VINCENT SA-31 ?

Pour le service après-vente, veuillez contacter le revendeur où vous avez acheté l'appareil ou le service client de VINCENT directement.

MODE D'EMPLOI SA-31 VINCENT

Manuel d'utilisation

français

SA-31

Préamplificateur stéréo hybride

nous you remercions de la confiance que you nou temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualite sonore et de fabrication.

Meme si I'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de litre soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optime dans votre système, même si celui-ci a été installé par toute revendeur. Veuillez respecter les consignes de sécurité, même si certaines peuvent vousRARitre évidentes.

Voutrouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de prendre avec notre / votre produit.

Votre équipe Vincent

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Consignes de sécurité	32
Autres consignes	33
Contenu de la livraison	34
Description de l'appareil	34
Installation	37
Utilisation de l'appareil	41
Conseils	42
Résolution de problèmes	43
Caracteristiques techniques	44
Glossaire	45

français

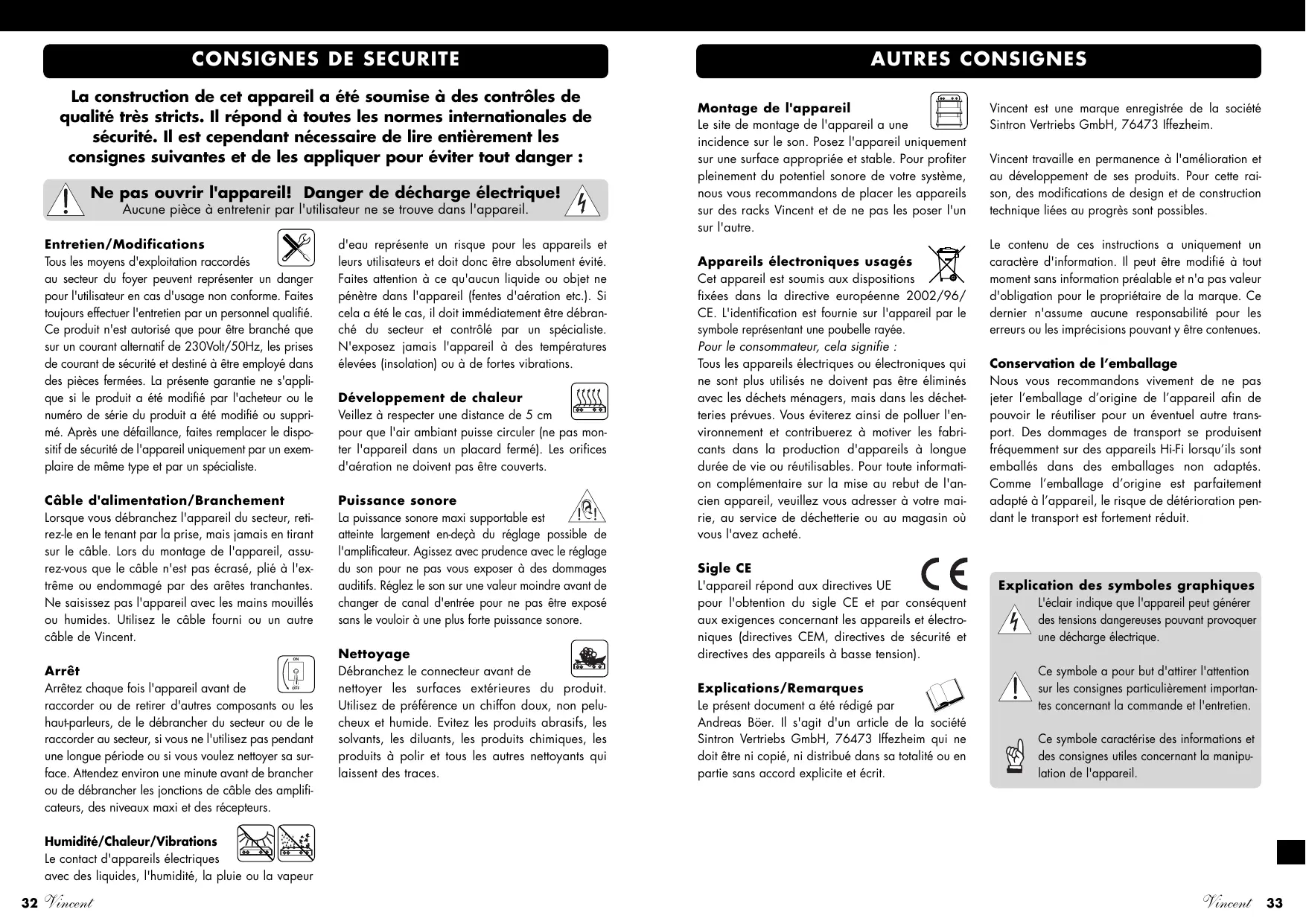

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Àprous une défaillance, faites replacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

d'eau représenté un risque pour les apparciels et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'áération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veillez à respecter une distance de 5 cm pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, plie à l'extreme ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Puisssance sonore

La puissance sonore maxi supportable est 7!
atteinte largement en-deça du réglage possible de l'amplificateur.Agissez avec prudence avec le réglage du son pour ne pas vous exposer a des dommages auditifs.Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas etre exposé sans le fouvoir a une plus forte puissance sonore.

Arrêt

Arrétez chaque fois l'appareil avant de raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplifi-cateurs, des niveaux maxi et des récepteurs.

Nettoyage

Débranche le connecteur avant de nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une incidence sur le son. Posez l'appareil u sur une surface appropriée et stable. Po pleinement du potentiel sonore de vous nous vous recommendons de placer les sur des racks Vincent et de ne pas les sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuuez à motiver les fabrikants dans la production d' apparéils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veuillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achetié.

Sigle CE

L'appareil répond aux directives UE

pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêils et électroniques (directives CEM, directives de sécurité et directives des apparêils à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribuè dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene n'empanence a l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisé des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le content de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 cable de distribution
- 2 cables audio RCA
- leprésent manuel

DESCRIPTION DE L'APPAREIL

Bien que le développement se dirige constamment vers des formats de son numériques et des systèmes audio-video à plusieurs canaux, les chaînes stéreo de haute qualité jouissent à l'avoir, de la grande popularité. Les tendances actuelles n'ont en effet rien changé aux avantages des versions préamplificateurs/amplificateurs-de-puissance des systèmes par rapport aux amplificateurs intégrés.

SA-31 est un préamplificateur varie et solide du programme de Vincent. Pour pouvoir aussi offrir des appar兼ils stereo haut de gamme dans les regions à bas prix, une nouvelle voie a été empruntée pour la conception de l'appareil: au lieu de replacer les composants préfabriques en charge du son, de haute qualite par les plus avantageux, la fonctionnalité de l'appareil a été réduite. Le résultat est

un amplificateur qui peut se mesurer au niveau de la sonorisation avec ses « aînés » et pour cela, renconcer à des choses qui n'apporte pas un plus positif dans la qualité de son: Telekommande, grand nombre de canaux d'entrée, réglage de la balance et la mise en mode silencieux. L'enclenchement du préamplificateur relié les avantages des amplificateurs à transistors et à tube de Classe A. Une finition de qualité supérieure et un excellent rapport prix-performance vont de soi.

Ce préamplificateur est, d'autre part, le partenaire idéal des lecteurs de CD/DVD et des tuners de Vincent. Adapté aux meubles HiFi, aux haut-parleurs et aux cables de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.

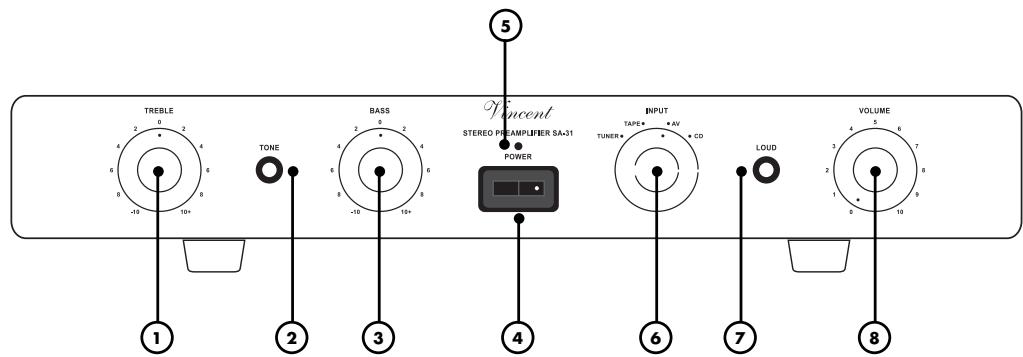

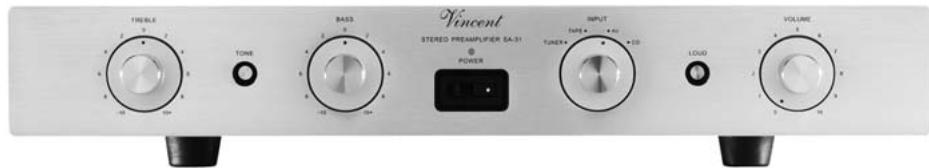

FACADE AVANT

1. TREBLE

Sert au réglage de la partie haute du son (aigués).

2. TONE: activation/désactivation du réglage de la tonalité

Dérivation (Bypass) du réglage de la tonalité, qui a été réglée à l'aide des boutons tournants BASS et TREBLE.

3. BASS

Sert au réglage de la partie basse du son (basses).

4. POWER: Interrupteur secteur

Met l'appareil en MARCHE ou a l'ARRET, a l'ARRET, l'appareil est coupé de l'alimentation secteur.

5. Levoyant LED « power » :

fémoin de fonctionnement lumineux

Clignote pendant la phase de réchauffement et s'illumine lorsque l'appareil est allumé et est pré à fonctionner.

6. INPUT: sélection d'entrée

Sert à selectionner pour la reproduction, une des sources audio raccordées aux entrées du préamplificateur.

7. LOUD : Loudness

Ce bouton active ou désactive une correction de son pour les passages de volumes faibles.

8. VOLUME: réglage du volume

Sert à monter ou à baisser le volume du système.

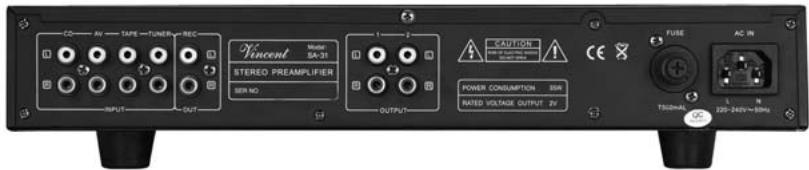

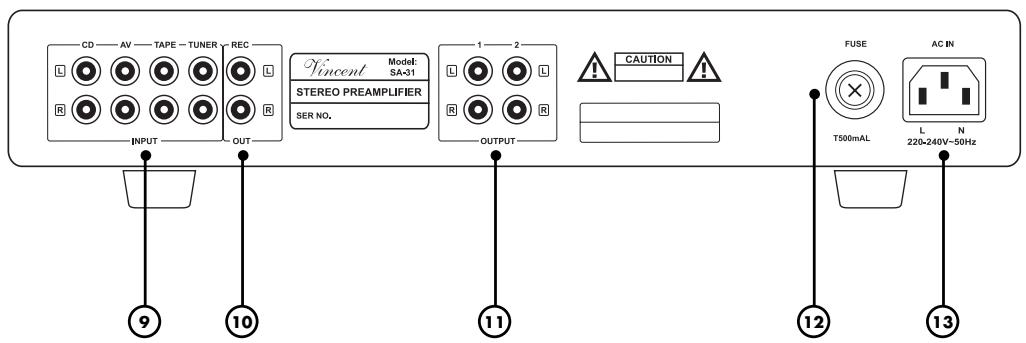

FACADE ARRIERE

9. INPUT : raccordement d'appareils source

Quatre bornes d'entrée stéreo RCA pour apparreils source avec sortie son stéreo analogue de haut niveau.

10. REC OUT: sortie pour enregistrement

Sert à raccorder, si souhaité, par exemple un appeareil d'enregistrement. Le signal stéreo de cette sortie, est identique à celui du signal de sortie de la source actuellement sélectionnée.

11. OUTPUT : sorties de préamplificateur

Sur ces deux paires de connexion, le signal de son stéreo préamplifié de la source可以选择 à ce moment est transmis aux canaux d' amplificateur de puissance.

12. FUSE : portefusible

Ce petit boitier en plastique contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujeit.

13. AC : prise secteur

Raccordez ici le cordon secteur et branchez-le au secteur.

INSTALLATION

Réalizez d'abord le raccordement des cables pour la sortie du signal du lecteur. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrêté de l'appareil.

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent cause des parasites, des défaillances et des dysfonctionnements.

Prises RCA

Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veiliez à ne pas mélanger ces connexions lors de l'installation !

Veillez a ne pas intervenir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA presentent les couleurs suivantes: rouge pour le canal de droite, noir ou blanc pour le canal de gauche.

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilizez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujeit.

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une déterioration des apparèils, lorsque ceux-ci sont sous tension. C'est pourquoit, il ne faut jamais changer les raccordements lorsque les apparèils sont sous tension!

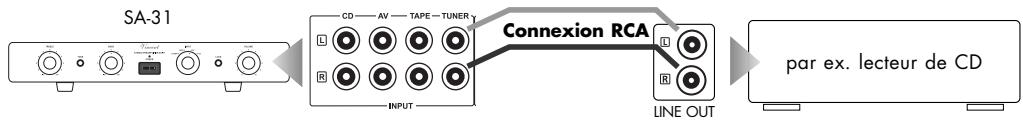

RACCORDEMENT DES APPAREILS SOURCE

Pourmetra la disposition du système les signaux musicaux de vos sources d'entree (lecteur de CD, tuner etc.),you pouze raccorder jusqu'à trois appeareils avec sortie de haut niveau stereo analogue.En ce qui concerne les entrées audio il s'agit d'entrées haut niveau de qualite electrique standard identique avec prise RCA.Elles ont une fonction identique,elles ne se distinguuent que par leur designation.La plupart des bornes de sortie sont designees par « LINE OUT »,« AUDIO OUT » ou « FRONT OUT ».Vos trouvez des infor-. mations sur les possiblés de raccordement des appeareils source dans leur mode d'emploi.

Notes generales :

Pour utiliser une platine tourne disque, il vous faut utiliser un préamplificateur phono soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne disque et l'une des entrées du niveau supérieur. Certains modèles d'platine tourne disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouvrez des informations complémentaires dans les instructions de service de cet apparéil.

Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéreo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).

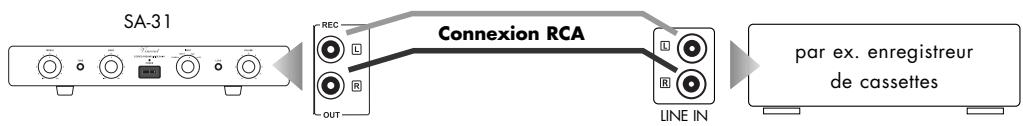

RACCORDEMENT D'UN APPAREIL D'ENREGISTREMENT

Voupez raccorder aux prises « REC OUT » (10) de la zone de raccordements à l'arrête de l'appareil, si vous le souhaitez, un apparéil d'enregistrement (par ex. un enregistrur de CD, de cassettes ou similaire) ou un autre apparéil, qui doit receiveoir le niveau de sortie stéreo (niveau sonore de ligne), non modifié, fixement régledu son de la source de signal sélectionnée au préamplificateur. Le niveau de sortie est indépendant du réglage du volume et du réglage de la tonalité (BASS, TREBLE, TONE, LOUD).

Reliez pour cela cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement.

Veuillez notes, que certains appeareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appeareils d'enregistrement ont只不过 une impedance d'entréeasse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommendons, de ne maintainir le raccordement aux prises « REC», que pendant la durée de l'enregistrement.

RACCORDEMENT À UN OU À PLUSIEURS AMPLIFICATEURS DE PUISSANCE

Près de quatre canaux d'amplificateurs de puissance peuvent être connectés et ainsi aussi soit plus de deux haut-parleurs ou deux haut-parleurs dans le Bi-Amping (p. ex. avec deux amplificateurs de puissance stéreo) sont exploités. Les amplificateurs de puissance alimentent les haut-parleurs du système, les haut-parleurs sont raccordés aux sorties de l'amplificateur de puissance. Des exemples sont produits dans cette section amplificateurs finales stéreo. En lieu et place d'un amplificateur stéreo, bien sur, deux blocs mono peuvent également être utilisés.

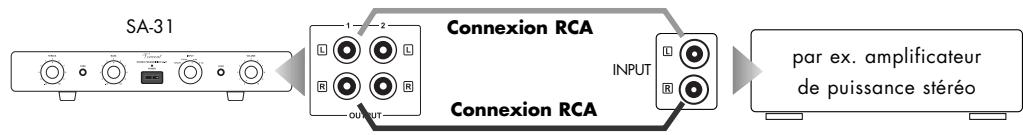

Raccordement d'un couple de haut-parleur :

Dans ce cas, vous avez besoin de deux canaux d' amplificateur de puissance, comme par exemple un amplificateur de puissance stéreo. Raccordez les deux prises de connecteurs RCA, marquées du chiffre « 1 » dans le champ de connexion « OUTPUT » avec les prises d'entrée des canaux d' amplificateur(s) de puissance (souvent appelée « INPUT » ou « POWER AMP IN »). Veuillez à ce que les canaux de croite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct. Le précurseur de sortie SA - 31 marqué du chiffre « 2 » peut être en plus utilisé pour un amplificateur de casque.

Ce type de liaison d'amplificateur(s) est également àCHOISIR lorsqu'une paire de haut-parleurs est connecte dans le Bi-Wiring.

RACCORDEMENT À UN OU À PLUSIEURS AMPLIFICATEURS DE PUISSANCE

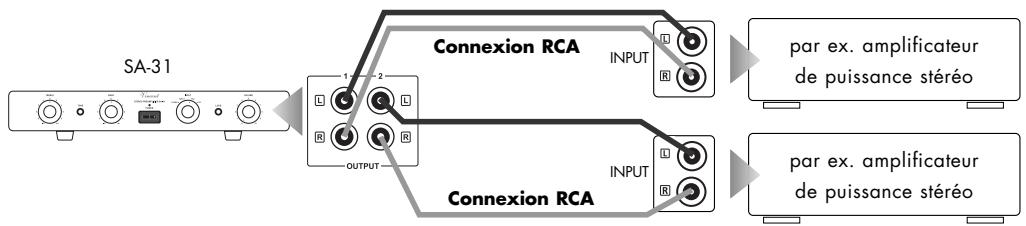

Raccordement de deux paires de haut-parleur:

Dans ce cas, quatre canaux d'amplificateur de puissance sont nécessaires, comme par exemple deux amplificateurs de puissance stéreo. Raccordez les deux connecteurs RCA, marquées du chiffre « 1 » dans le champ de connexion « OUTPUT » du préamplificateur comme d'habitude avec les prises d'entrée RCA des canaux d'amplificateur de puissance pour la première paire de haut-parleur. Raccordez alors les deux prises supplémentaires marquées du chiffre « 2 » dans le champ de connexion « OUTPUT » de SA-31 avec les prises d'entrée RCA des canaux d'amplificateur de puissance pour la deuxième paire de haut-parleurs. Les bornes d'entrée d'amplificateur de puissance sont souvent considérées comme « INPUT » ou « IN POWER AMP ». Veuliez à ce que les canaux de croite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct. Notre commercant spécialisé vous sera volontiers utile lors de l'installation.

Ce type de liaison d'amplificateur(s) est également àCHOISIRlorsqu'une paire de haut-parleurs doit etre connectee dans le Bi-Amping. Deux canaux d'amplificateur de puissance supplémentaires doivent etre disponibles, par exemple un deuxieme amplificateur de puissance stereo.

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côte de la prise secteur. Si l'alimentation secteur est conforme, enforcez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.

UTILISATION DE L'APPAREIL

Action	Touché(s)	Description
Mise en marche et arrêt	POWER (4)	L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. Avant demettre l'appareil en marche, prenez la précaution de réduire le réglage du volume sonore. Àprous la mise sous tension, la LED situé au des-sus du commutateur clignote directement. Ensuite, ce LED s'illumine de façon durable en mode marche.
Sélection de l'entrée	INPUT (6)	Ce bouton tournant possède quatre positions avec mainien pour les sources audio (9). La source souhaïée peut être séLECTIONnée par rotation du bouton tournant. Avant la commutation du canal d'entrée, il est prudent de diminuer le volume (8) !
Réglage volume sonore	VOLUME (8)	Tournez le bouton tournant « VOLUME » dans le sens horaire pour augmenter le volume, dans le sens antihoraire pour le diminuier. Le réglage du volume n'a aucune influence sur le signal de la sortie pour enregistrement « REC OUT » (10). L'appareil ne possède pas de touche d'enclenchement du mode muet.
Réglage tonalité des aigus	TREBLE (1)	Avec le bouton tournant de réglage « TREBLE » de la façade de l'appareil, vous influenz sur les aigus de la sonorité. Une rotation dans le sens horaire renforce l'intensité réglée, une rotation dans le sens anti horaire diminue l'in-tensité. Le réglage n'est activé que si le bouton « TONE » (2) a été actionné. Le signal de la sortie « REC OUT » (10) n'est pas modifié.
Réglage tonalité des basses	BASS (3)	Avec le bouton tournant de réglage « BASS » de la façade de l'appareil vous influenz sur les basses de la sonorité. Une rotation dans le sens horaire renforce l'intensité réglée, une rotation dans le sens anti horaire diminue l'in-tensité. Le réglage n'est activé que si le bouton « TONE » (2) a été actionné. Le signal de la sortie « REC OUT » (10) n'est pas modifié.
Déactiver le réglage du son (BASS/TREBLE) :	TONE (2)	Si le son ne doit plus être modifié, il est recommendé de désactiver le réglage du son (BASS, TREBLE) avec ce bouton situé en façade avant de l'appa-reil. Quand le bouton a été actionné, le traitement du son des réglages de tonalité (1)(3) est opérationnel. Si le bouton n'est pas actionné, les deux réglages de tonalité sont contournés dans le préamplificateur et le contenu des fréquences du préamplificateur n'est pas modifié.
Activer et déactiver la correction du son pour un volume sonore faible	LOUD (7)	La fonction « Loudness » est une caractéristique de puissance des amplifica-teurs audio qui permet à l'utilisateur d'augmenter les fréquences basses et hauteures par simple pression sur un bouton. Cette fonction corrige l'impression de volume en volume faible. Cela est indispensable, car l'individu percoit en faible volume les fréquences hautes et basses moins fort que les fréquences moyennes à pression acoustique identique (fréquences sonores autour de 1 kHz). Cette fonction ne devrait être utilisée qu'avac un volume sonore faï-ble. Elle n'a aucune influence sur le signal de la sortie « REC OUT » (10).

CONSEILS

Temps de rodage / échauffement

Vos appeareils audio demandent un certain temps pour atteindre leurs performances maximes. Ce laps de temps est très différents pour les différences composants de votre système. Vous obtiendrez un son de touteonneuve qualite et plus homogene en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwooferers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récep­teur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appeareils électriques, le potentiel de masse de tous les signaux est amné sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.

Certain appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrête de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pas entièrement,enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, remplacez-le évienttement et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Prenez contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé (la LED POWER s'allume)	L'appareil source actuellément sélectionné (6) n'émet aucun signal. Un des réglages audio d'un lecteur DVD racordé (analogue/digital) est mal choisi. La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur. Le mauvais canal d'entree a été sélectionné au préamplificateur. Le volume est régle trop bas. Le ou les amplificateur(s) de puissance n'a (ont) pas été correctement raccordé(s) au pré-amplificateur, il(s) est/son hors tension ou défectueux. Les cables de haut-parleurs ne sont pas correctement raccordés aux bornes de raccorde-ment ou sont défectueux.	Démarrez la lecture de la source de signal raccordée. Corrigez les paramètres du Setup du lecteur. Corrigez la liaison de la source de signal. Corrigez la sélection d'entrée (6). Augmentez prudemment le volume (8). Vérifiez le raccordement, la disponibilité et le fonctionnement du/des amplificateur(s) de puissance. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur de puissance et aux bornes des haut-parleurs.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
La reproduction sonore d'un canal de fonctionne pas	L'appareil source n'émet un signal que sur un seul canal.Un des câbles de signal entre l'appareil sour- ce et le préamplificateur n'est pas correcte-ment fixé ou est défectueux.Un des câbles de signal entre préampli et am- plificateur n'est pas bien fixé ou est défectueux.Un des câbles de haut-parleurs n'est pas cor- rectement raccordé ou est défectueux.	Vérifiez l'appareil source, par exemple avec un autre amplificateur.Vérifiez et serrez ces câbles.Vérifiez toutes les prises des amplificateurs.Vérifiez et serrez les câbles de haut-parleurs aux bornes de l' amplificateur et aux bornes des haut-parleurs.
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.Les réglages de son à partir des boutons « TREBLE», « BASS » ou « LOUD » ne sont pas ajustables correctement.Une platine tourne-disque a été raccordée sans l'intémediaire d'un amplificateur phono avec une des entrées de haute niveau de pré- amplificateur.	Vérifiez les connexions audio et les câbles.Examinez les réglages choisis là.Raccordez un préamplificateur phono dans la voie de signal entre le platine et le pré amplifi- cateur.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils » .	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils » .

CHARACTERISTIQUES TECHNIQUES

Plage de transmission :	20 Hz - 20 kHz ±0,5 dB
Tension nominale :	2 V
Facteur de distorsion :	< 0,1% (1 kHz, 1 W)
Sensibilité d'entrée :	150 mV
Rapport signal/bruit :	>90 dB
Impédance d'entrée :	47 kΩ
Alimentation :	230 V/50 Hz
Entrées :	4 x RCA stéreo (LINE IN)
Sorties :	2 x RCA stéreo (PRE OUT)
	1 x RCA stéreo (REC OUT
Dimensions (L x H x P) :	430 x 80 x 300 mm
Poids :	4,5 kg
Variante de couleur :	noir/argent
Tubes :	2x 6N16B

GLOSSaire

Sources audio/lecteurs sources

Composants de votre chaîne hi-fi et tous les autres apparèils dont vous pouze écouter le son via le système en les branchant au préamplificateur ou à l' amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistrleurs DAT, les ordinateurs personnels, les platines tourne-disque, les lecteurs audio portables et bien d'autres.

Dynamique

Ecart entre les sons les plus faibles et lessons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).

Sensibilité d'entrée

Terme désignant la plus petite tension d'entrée qui génére la puissance de sortie maximum quand le volume est reglé au maximum. Exemples: 100 à 500 mV (millivolts) pour les entrées à haut niveau, 2 à 5 mV à l'entrée phono MM ou 0,1 à 0,5 mV à l'entrée phono MC.

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »

RCA

RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America», le nom d'une société française. Le connecteur comme le cable se compose d'un conducteur interieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal videoe peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).

NOTIZEN / NOTES

NOTIZEN / NOTES

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série se trouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:

www.vincent-tac.de
