BEDIENUNGSANLEITUNG SA-31 VINCENT

Hybrid-Stereovorverträger

Hybrid Stereo Preamplifier

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verstandlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschließen theses Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr dem Produkt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

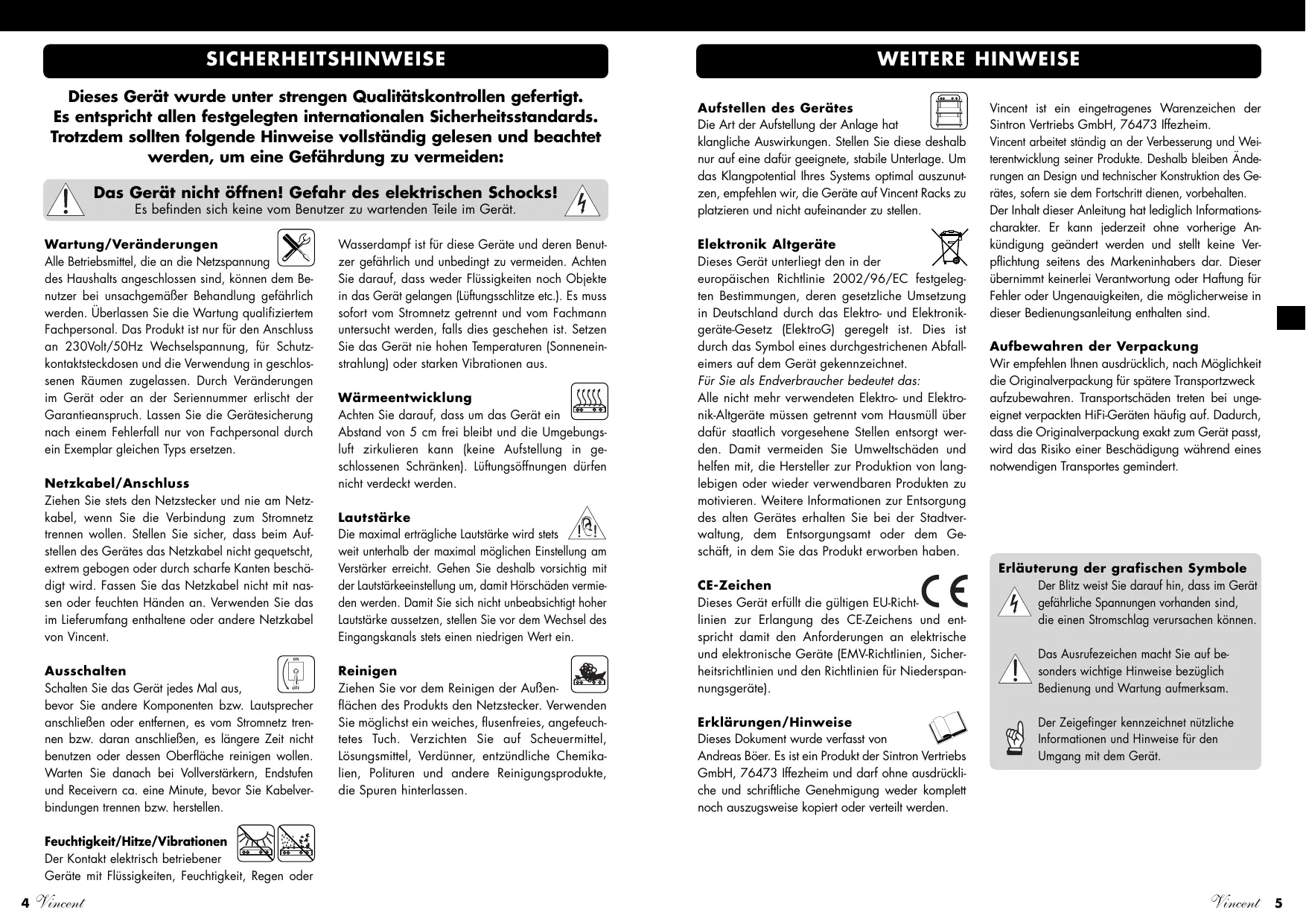

Sicherheitshinweise	4
Weitere Hinweise	5
Lieferumfang	6
Beschreibung des Gerätes	6
Installation	9
Bedienung des Gerätes	13
Weitere Tipps	14
Fehlertabelle	15
Technische Daten	16
Lexikon/Wissenswertes	17

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können d'nutzter bei unsachgemäßer Behandlung gefwerden. Überlassen Sie die Wartung qualifiz. Fachpersonal. Das Produkt ist nur für den An an 230Volt/50Hz Wechselspannung, fur contactsteckdosen und die Verwendung in ge-senen Räumen zugelassen. Durch Veränder im Gerät oder an der Seriennummer erlis. Garantieanspruch. Lassen Sie die Gerätesic nach einem Fehlerfall nur von Fachpersonala ein ExemplarGLEichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie sicher, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeges Mal aus,
bevor Sie andere Komponenten bzw. Laufsprecher
anschreiben oder entfernen, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen.
Warten Sie danach bei Vollverständern, Endstufen und Receiving ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie darauf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sehr vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen)dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchte Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Polituren und andere Reinigungsk Produkte, die Spuren hinterlassen.

WEITEREHINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das KlangpotentiaIhres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und helfen mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gultigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Böer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugswise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschritt dienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nutzliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollene folgende Komponenten enthalten:

1Netzkabel
- Zwei Cinchkabel für die Verbindung zwischen Vorveränderer und Endveränderer
-这意味着 Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme Goes, erfreuen sich hochwertige Stereoanlagen weiterhin großer Beliebtheit. Aktuelle Trends haben auch nichts an den Vorteilen getrennter Vorstufen-Endstufen-Systeme gegenüber integrierten Verständern geändert.

Der SA-31 ist eine vielseitige und robuste Stereovorstufe aus dem Programm von Vincent. Um High-End-Stereotechnik auch in niedrigen Preisregionen anbieten zu konnen, wurde bei der Konzeption des Gerätes ein neuer Weg beschritten: anstatt klangbestimmende, hochwertige Baulelemente durch preisgūnstigere zu ersetzen, wurde die Funktionalität des Gerätes reduziert. Ergebnis ist ein Veränder, der sich mit seinen „großeren Brüdern" klanglich mes

sen kann und darauf auf Dinge verzichtet, welche die Klangqualität nicht positiv beeinflussen: Fernbedienung, große Zahl an Eingangskanäten, Balanceregelung und Stummschaltung.

Die Schaltung der Vorstufe verbindet die Vorzüge von Class-A-Tansistorvermörungen und Röhrenvermörungen. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

Dieser Vorverstärker ist der ideale Partner für die Endstufen SP-331/SP-331mk sowie für DVD-Player, CD-Player, Tuner, Kopfhörerverstärker und Laufsprecher von Vincent. Zusammen mit den HiFi-Möbeln und Laufsprecherkabeln des Sortiments kann ein perfect harmonierendes System aufgebaut werden.

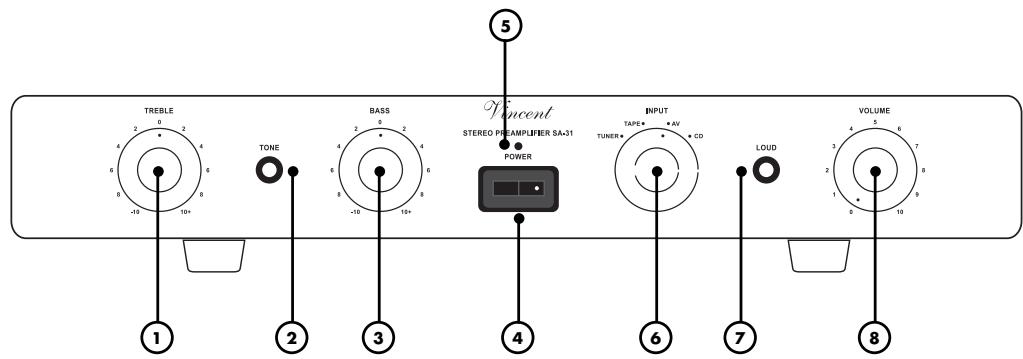

VORDERANSICHT

1. TREBLE: Höhenregler

Zur Einstellung der Höhenanteile des Klangs.

1. TONE: Klangregelung ein-/ausschalten

Umgehung (Bypass) der Klangregelung (Abschalten der TONE-Funktion).

1. BASS: Tiefenregler

Zur Einstellung der Bassanteile des Klangs.

1. POWER: Netzschalter

Schaltet das Gerä ein und aus, das Gerä ist im ausgeschalteten Zustand vom Netz getrennt.

1. LED „POWER“: Betriebskontrolleuchte

Leuchtet, während das Gerät eingeschaltet und betriebsbereit ist.

1. INPUT: Drehknopf für die Eingangswahl

Hiermit kann die Eingangsquelle ausgewählt werden.

1. LOUD: Loudness-Schaltung

Dieser Knopf aktiviert und deaktiviert eine Klang-korrektur für niedrige Lautstärkebereiche.

1. VOLUME: Lautstärkbedrehknopf

Hiermit kann die Lautstärke des Systems erhöht oder verringgert werden.

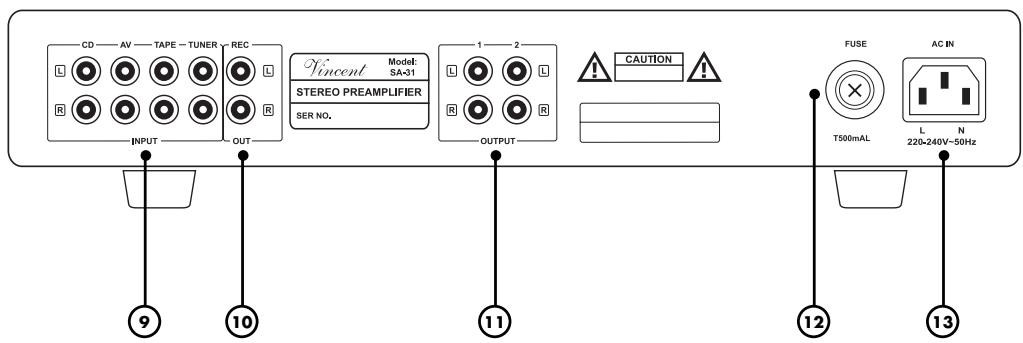

RÜCKANSICHT

9. INPUT: Anschluss von Stereo

Quellgeräten mit Hochpegelausgang

Vier Stereo-Cinch-Eingangsanschlüsse für Quellgeräte mit analogem Stereoton-Hochpegelausgang.

10. REC OUT: Aufnahmeausgang

SchlieBen Sie hier, wenn gewünscht, z.B. ein Aufnahmegerät an. Das Stereo-Signal theseus Ausganges ist mit dem Ausgangssignal der momentan gewählten Quelle an einem der „INPUT"-Anschlüsse identisch.

11. OUTPUT: Vorverstärkerausgänge

Über diese zwei Anschluss-Paare wird das vorverstärkte Stereo-Tonsignal der momentan gewählten Quelle an die Endstufenkanä weitere gegeben.

12. FUSE: Sicherungshalter

Dieses petite Kunststoff-Gehäuse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

13. AC IN: Netzbuchse

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschüsse bei der Installation nicht verwechseln!

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräuche, Ausfälle und Fehlfunktionen verursachen.

-falsch

-richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautsprecher-und Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugten Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern diesbezüglich beraten.

Achten Sie darauf, die analygen Eingänge für rechts und links nicht zu vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder

weiß für den linken Kanal.

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem außeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

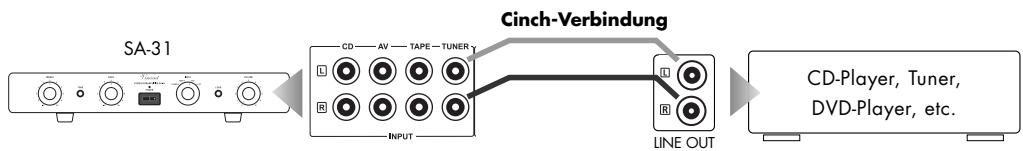

ANSCHLUSS DER QUELLGERÄTE

Verbinden Sie die Ausgänge der Quellgeräte mit den Eingängen „CD“, „AV“, „TAPE“ und „TUNER“ (9) dieser Vorstufe. Es konnen bis zu vier Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den Eingangsanschlüssen handelt es sich um elektrisch gleichwertige Hochpegeleingeänge mit Cinch-Buchsen. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT“, „AUDIO OUT“ oder „FRONT OUT“ markiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finding Sie in deren Bedienungsanleitungen.

Allgemeine Hinweise:

Zur Verwendung eines Plattenspielers besteht Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannt), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleininge instal-liert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und konnen direkt angeschlssen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung these Gerätes.

Oftmals lassst sich unter Zuhlfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

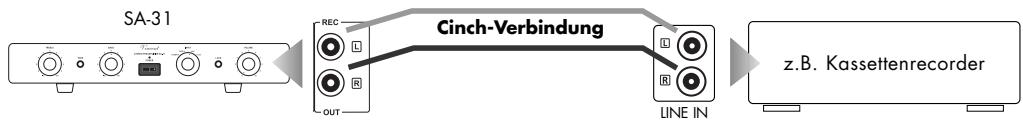

ANSCHLUSS EINES AUFNAHMEGERÄTES

An die Cinch-Buchsen „REC OUT" (10) auf der Rückseite des Gerätes konnen Sie, wenn gewünscht, ein analoges Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o.a.) oder ein anderes Gerät, das den unveränderten, fest eingestallenten Stereo-Ausgangspiegel (Line-Pegel) der momentan an der Vorstufe gewählten Signalquelle erhalten soll, anschließen. Der Ausgangspiegel ist unabhängig von Lautstärke- und Klangregelung (BASS, TREBLE, TONE, LOUD).

Verbinden Sie dazu diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang (,LINE IN^ ,,TAPE IN" oder "REC IN") des Aufnahmegerätes. Beachten Sieitte, dass eine Aufnahmegeräte einen geringfugig störenden Einfluss auf das jeweilige Audiosignal haben konnen. Manche Aufnahmegeräte haben eine erher niedrige Eingangsmipedanz, welche die Musiksignalspannung in gingem Maße verringern kann. Für maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den "REC" Buchsen nur so lange anzuschlieben, wie Sie Aufnahmen durchführten.

ANSCHLUSS DES/DER ENDVERSTÄRKER

Es konnen bis zu vier Endstufenkanäe angeschlossen und somit auch entweder mehr als zwei Lautsprecher oder zwei Laufsprecher im Bi-Amping (z.B. mit zwei Stereo-Endstufen) betrieben werden. Die Endversteller versorgen die Laufsprecher des Systems, die Laufsprecher werden an die Ausgänge der Endversteller angeschlossen. Als Beispiel sind in thisem Abschnittstereo-Endversteller abgebildet. Anstelle einer Stereo-Endstufe konnen natürlich auch zwei Mono-Endstufen zum Einsatz kommt.

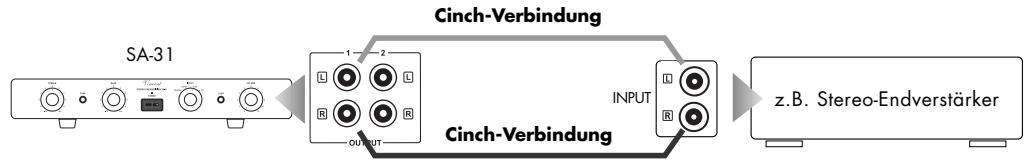

Anschluss eines Laufsprecherpaares:

In thisem Fall benotigen Sie zwei Endstufenkanale, so z.B. einen Stereo-Endversteller. Verbinden Sie die beiden Buchsen des mit „1" markierten Cinch-Paares im Anschlussfeld „OUTPUT" mit den Cinch-Eingangsbuchsen der Endstufenkanale (oft als „INPUT" oder „POWER AMP IN" bezeichnet). Achten Sie darauf, dass rechtter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen ihren die richtige Zuordnung. Der mit „2" bezeichnete Vorstufenausgang der SA-31 kann zusätzlich für einen Kopfhörerversteller verwendet werden.

These Art der Endstufenverbindung ist auch zu wahlen, wenn ein Lautsprecherpaar im Bi-Wiring ange-schlossen werden soll.

ANSCHLUSS DES/DER ENDVERSTÄRKER

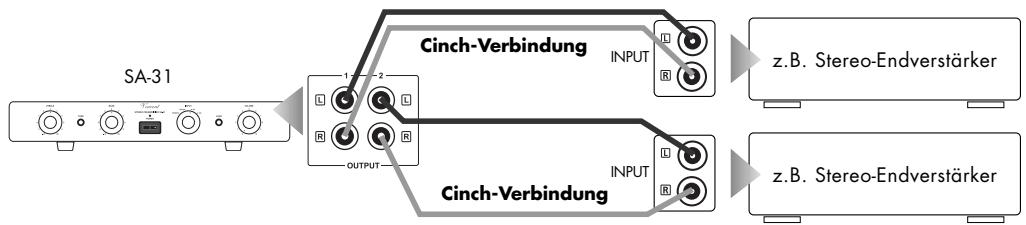

Anschluss zweier Laufsprecherpaare:

In thisem Fall werden vier Endstufenkanale benotigt, so z.B. zwei Stereo-Endversteller. Verbinden Sie die beiden Buchsen des mit „1" markierten Cinch-Paares im Anschlussfeld „OUTPUT" des Vorverstellerwie gewohnt mit den Cinch-Eingangsbuchsen der Endstufenkanale für das erste Laufsprecherpaar. Verbinden Sie nun zusätzlich die beiden Buchsen des mit „2" markierten Cinch-Paares im Anschlussfeld „OUTPUT" der SA-31 mit den Cinch-Eingangsbuchsen der Endstufenkanale für das zweite Laufsprecherpaar. Die Eingangsanschlüsse der Vorstersteller sind oft als „INPUT" oder „POWER AMP IN" beschriftet. Achten Sie daraufuf, dass rechter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen Ihnen die richtige Zuordnung. Ihr Fachhandler wird Ohnen gern bei der Installation behilflich sein.

These Art der Endstufenverbindung ist auch zu wahlen, wenn ein Laufsprecherpaar im Bi-Amping ange-schlossen werden soll. Dabei müssen zwei zusätzliche Endstufenkanäe zur Verfugung stehen, beispis-le weise eine zweite Stereo-Endstufe.

ANSCHLUSS DES NETZKABELS

Prufen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite gegenüber der Netzbuchse abzULESEN. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (4)	Das Gerät wird an der Gerätevorderseite ein- und ausgescheltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt. Vor dem Einschalten solle vorschhaltber die Lautstärkeeinstellung der Vorstufe reduziert werden. Im eingeschalteten Zustand leuchtet die oberhalb des Schalters angeordnete LED.
Eingangssquelle wahren	INPUT (6)	Durch Drehen des Knopf für den gewülsenchen Eingangsfkanal (INPUT) wird zur Wiedergabe des an den entsprechenden Eingangsbuchsen (9) angeschlos-tenen Gerätes gewechselt. Vor dem Umschalten des Eingangsfkanals sollene vorschaltber die Lautstärke (8) reduziert werden!
Lautstärke des Systems verändern	VOLUME (8)	Drehen Sie den Knopf „VOLUME" im Uhrzeigersinn, um die Lautstärke des Systems zu erhöhen oder im Gegenhrzeigersinn, um diese zu verringnem. Die Lautstärkeeinstellung hat keinen Einfluss auf das Signal am Ausgang „REC OUT" (10). Das Gerät besitzt keine Taste zur Lautstärkestummschaltung.
Höhenanteile des Klangs verändern	TREBLE (1)	Mit dem Drehregler „TREBLE" beeinfussen Sie den Anteil der hohenen Töne des Klangbilds. Drehung im Uhrzeigersinn verträkt die eingestellte Intensität, Bewegung im Gegenhrzeigersinn verringgert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (2) nicht gedrück ist. Auf das Signal des Ausgangs „REC OUT" (10) hat die Einstellung keinen Einfluss.
Bassanteile des Klangs verändern	BASS (3)	Mit dem Drehregler „BASS" beeinfussen Sie den Anteil der tieferen Töne des Klangbilds. Drehung im Uhrzeigersinn verträkt die eingestellte Intensität, Bewegung im Gegenhrzeigersinn verringgert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (2) nicht gedrück ist. Auf das Signal des Ausgangs „REC OUT" (10) hat die Einstellung keinen Einflusst.
Klangregelung (BASS/TREBLE) abschalten	TONE (2)	Soll der Klang nicht verändert werden, empfehlts es sich, die Klangregelung (BASS, TREBLE) mit thisem Knopf abzuschalten. Wenn der Knopf gedrück ist, ist die an den Klangreglern (1)(3) eingestellte Klangbearbeitung wirk-sam. Wenn der Knopf nicht gedrück ist, werden die beiden Klangregler in der Vorstufe umgangen und die Signale werden unverändert verträkt.
Klangbearbeitung für niedrige Lautstärke	LOUD (7)	Die Loudness-Funktion wird mit thisem Knopf an der Gerätevorderseite betägt. Sie ist ein Leistungsmerkmal von Audio-Verstärkern, das es dem Bediener ermitteligt, per Knopfruck tiefe und hohe Frequenzen anzuhe-ben. Die Loudness-Funktion korrigiert damit den Lautstärkeeindrück bei nied-riger Lautstärke. Dies ist notwendig, weil das menschliche Gehör bei niedri-ger Lautstärke hohe und tiefe Freqenzanteile bei identisch Schalldruck viel leiser wahrnimmt als die Mitten (Tonfrequenzen um 1 kHz). Diese Funktion solle nur bei niedriger Lautstärke verwendet werden. Sie hat kei-nen Einfluss auf das Signal am Ausgang „REC OUT" (10).

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Diese Zeitraum ist für die verschiedene Komponenten Ihr's Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Laufsprecher hörbaren Brummgeräusch führen, dessen Laustärke sich mit dem Lauststärkeregler beeinflussen lasst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprchende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät diesen Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elektrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Verträker besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzeilees anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammengefasst. Dort finden sie/genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gänstigen Stelle eine unlösbare Verbindung mit dem Gehäuse und beiden werden meinst auch GENAU einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt, die Schutzleiter-wirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ihnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kaltgerätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschaltet und betriebsbereit ist (LED „POWER" leuchtet)	Das momentan eingestellte (6) Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos- semen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewürschten Eingangs-anschluss des Vorverstärkers verbunden.	Korrigieren Sie den Anschluss der Signal-quelle.
	Falscher Eingangskanal am Vorverstärker gewählt.	Korrigieren Sie die Eingangswahl (6).
	Lautstärke (VOLUME) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke (8).
	Endstufe(n) wurde(n) nicht richtig an den Vorverstärker angeschlossen, ist/sind ausge-schaltet oder defekt.	Prüfen Sie Anschluss, Betriebsbereitschaft und Funktionsfähigkeit des/der Endverstärker(s).
	Die Lautspeicherkabel sind nicht richtig mit den Anschlussklemmen des Endverstärkers verbunden oder defekt.	Prüfen und befestigen Sie die Lautspeicher-kabel an den Klemmen des Endverstärkers und an den Laustspeicheranschlüssen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgerät gibt nur auf einem Canal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgerät und Vorverträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Ein oder mehrere Audiosignalkabel zwischen Vorstufe und Endverträker sind defekt oder die Steckverbindungen lose.	Prüfen und befestigen Sie diese Kabel.
	Eines der Laatsprecherkabel ist nicht richtig an die Endstufe angeschlossen oder defekt.	Prüfen und befestigen Sie die Laatsprecher-kabel an den Klemmen des Endverträkers und an den Laatsprecheranschlüssen.
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Die Klangeinstellungen an den Knöpfen „TRE-BLE", „BASS" oder „LOUD" sind nicht richtig gewählt.	Prüfen Sie die dört gewählten Einstellungen.
	Ein Plattenspieler wurde ohne Zwischengeschä-tete Entzerrervorstufe (Phonovorstufe) an einen der Hochpegeleiningänge angeschlossen.	Schließen Sie eine Phonovorstufe im Signalweg zwischen Plattenspieler und Vorverträker an.
Tiefton- Brummenn zu hören	Siehe Abschnitt „Netzbrummern" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:	20 Hz - 20 kHz ±0,5 dB
Nenn-Ausgangsspannung:	2 V
Klirrfaktor:	< 0,1% (1 kHz, 1 W)
Eingangsempfindlichkeit:	150 mV
Signal-Rausch-Abstand:	>90 dB
Eingangsimpedanz:	47 kΩ
Netzanschluss:	230 V/50 Hz
Eingänge:	4 x Cinch stereo (LINE IN)
Ausgänge:	2 x Cinch stereo (PRE OUT)
	1 x Cinch stereo (REC OUT)
Maße:	430 x 80 x 300 mm
Gewicht:	4,5 kg
Farbe:	silber / schwarz
Röhren:	2x 6N16B

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollversteller oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassetten Spieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leistenden und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff für diekleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstrekers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500mV Millivolt) bei Hochpegeleingangen, 2mV bis 5mV am Phono-MM-Eingang oder 0,1mV bis 0,5mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Großbe; gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträker-Eingänge geeignet sind. Eingänge des Verträkers (in der Regel als Cinchbuchse ausgeführnt), die für Signale des CD-Players, Tape-Recorders, DVD-Players usw. vorgehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.
