MODE D'EMPLOI PHO-8 VINCENT

Manuel d'utilisation

français

PHO-8

MM/MC-Phonovorverträker
MM/MC Phono Preamplifier
Préamplificateur phono MM/MC

nous you remercions de la confiance que you nos temoignez en achetant ce produit de haute qualite. Il repondra a vos attentes elevées en termes de qualité sonore et de fabrication.

Meme si I'on peut comprendre que you ayez envie d'utiliser immediatement cet apparéil, nous vous prions de litre soignement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraitre évidentes.

Voutrouvrez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.

Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Consignes de sécurité 28
Autres consignes 29
Contenu de la livraison 30
Description de l'appareil 30
Installation 33
Conseils 36
Résolution de problèmes 37
Caracteristiques techniques 38
Glossaire 39

français

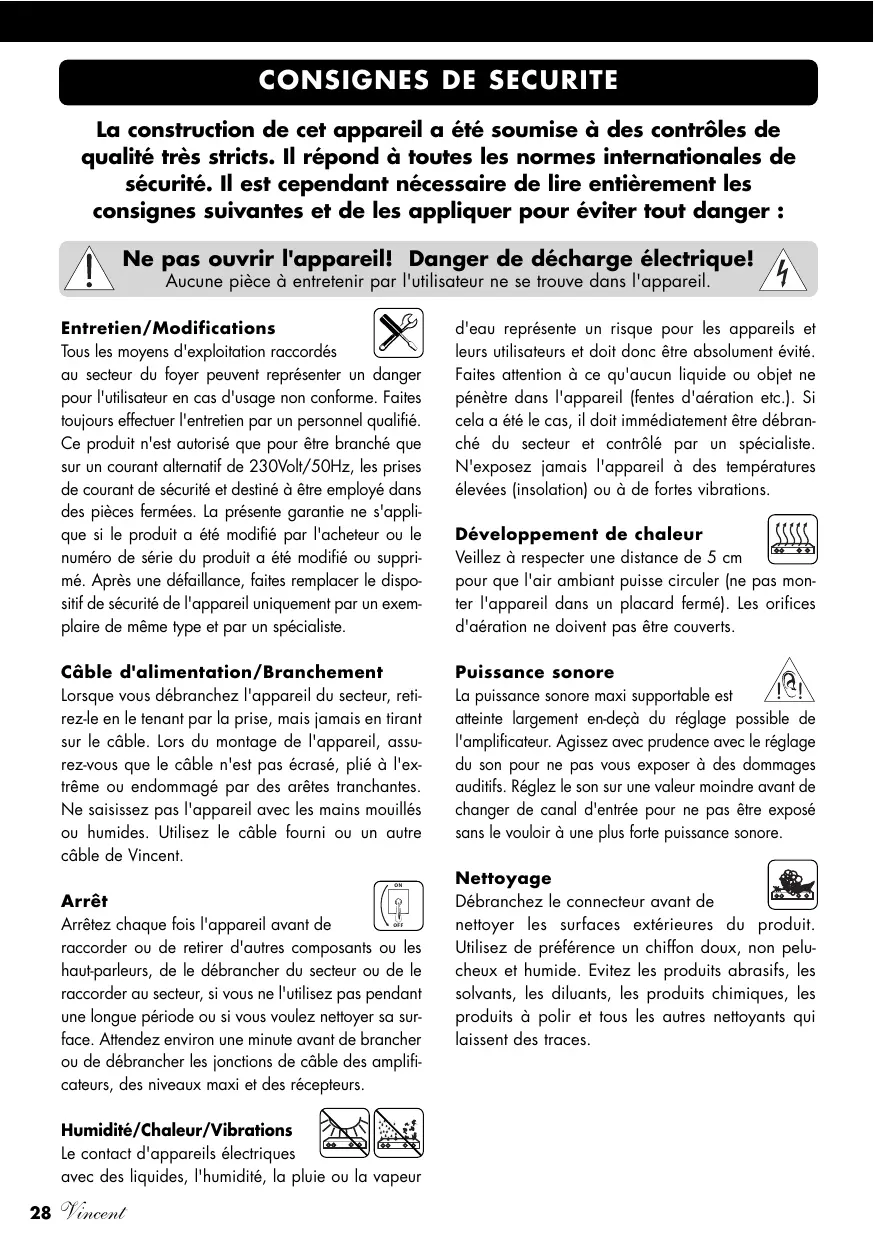

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, plie à l'extrème ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arrétez chaque fois l'appareil avant de

raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jontions de cable des amplifieurs, des niveaux maxi et des récepteurs.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représenté un risque pour les-appareils et leursutilisateurs et doit doncetre absolumentevité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'áération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'appareil à destempératures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veillez a respecter une distance de 5 cm

pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Puissance sonore

La puissance sonore maxi supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparciels sur des racks Vincent et de ne pas les poser l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparêils électriques ou Electroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veuillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achetié.

Sigle CE

L'appareil répond aux directives UE

pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêils et électroniques (directives CEM, directives de sécurité et directives des apparêils à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaill en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractètre d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transport. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbola pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisé des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 alimentation électrique PHO-8ps
- 1 cable DIN
1 cable de distribution
- leprésent manuel

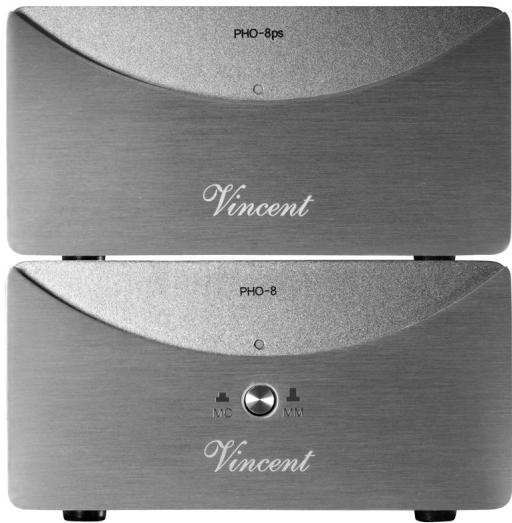

DESCRIPTION DE L'APPAREIL

Le PHO-8 répond aux exigences rigoureuses liées à la lecture de la musique analogue. Il corige avec une plus grande précision les distorsions (RIAA) observées lors de l'enregistrement des disques et permet par conséquent le raccord d'une platine tourné-disque sur l' amplificateur sans entrée Phono

spéciale. Gracau bloc d'alimentation séparée, les perturbations de l'alimentation du secteur sont réduites. Ce design s'intègre parfaitement dans la premiumLine de Vincent. Une qualité de traitement exceptionnelle et un excellent rapport qualité/prix sont garantis.

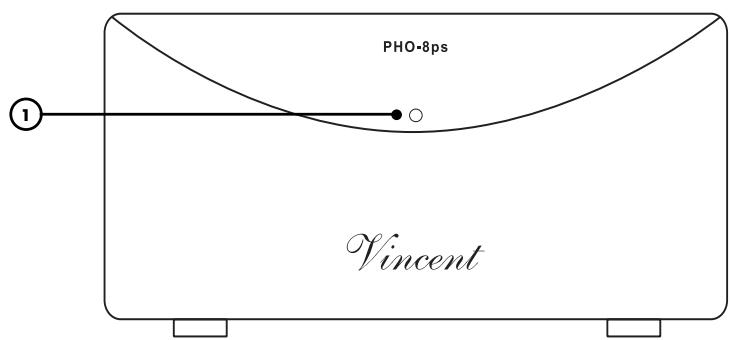

1. Voyant de contrôle du fonctionnement de l'adaptateur secteur

Cevoyant s'allume lorsquel'adaptateur secteurPHO-8psestconnecteau reseauelectriqueetlorsquelesappareilssontalluméau niveaude l'interrupteur de secteur (5).

2. Voyant de contrôle du fonctionnement du phono de préamplification

Cevoyant s'allume lorsque l'appareil PHO-8 est connecté à un adaptateur secteur PHO-8ps opérationnel et en marche.

3. MC/MM : Commutateur de la tête du pick-up électrodynamique

Le type de tête du pick-up électrodynamique du plateau tourne disque utilisé doit être réglé au niveau de ce bouton à pression. Référez-vous à la section « Réglage du mode de fonctionnement de la tête de pick-up électrodynamique »

FACADE ARRIERE

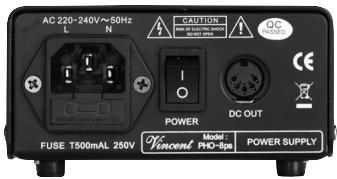

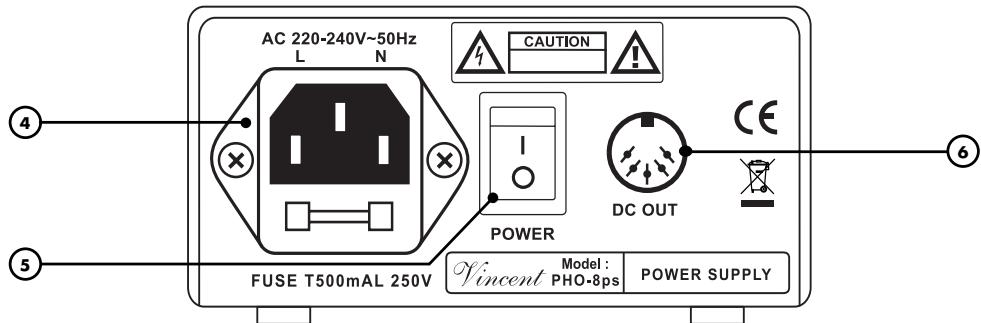

4. AC/FUSE : Prise secteur avec portefusible

Raccordez ici le cordon secteur et branche-let au secteur. Le petit boitier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.

5. POWER : Commutateur du secteur

Ce commutateur de secteur du PHO-8ps permet d'allumer et d'eteindre le préamplificateur phono PHO-8. Faites-le toujours lorsque le préamplificateur ou l'amplificateur sont eteints!

6. DC OUT : Sortie de l'alimentation électrique pour le PHO-8

Connectez ce raccord via le cable fourni à l'entrée de l'alimentation électrique (10) du PHO-8.

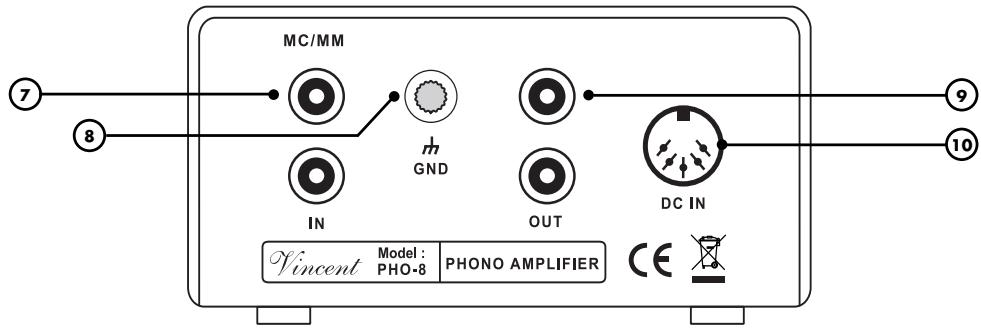

7. MC/MM IN: Entrée du signal de la platine tourne-disque

La sortieaudio de la platine tourne-disque (ou le cable de signalisation solidement fixe sur la platine tourne-disque) doitetre connecteea l'entree audio RCA.

8. GND : Pince de masse pour la platine tourne-disque

La plupart des platines-tourne disques sont dotées d'un cable de masse, lequel cable est reconnu par la cosse terminale qui se trouve à son extrémité et qui est posé sur cette pince de masse.

9. OUT: Sortie du signal pour le raccord d'un amplificateur ou d'un préamplificateur

L'entrée audio de l'amplificateur/du préamplificateur de votre système HiFi doit être connecté à cette sortie audio RCA.

10. DC IN : Alimentation électrique du PHO-8

Fixez le cable de connexion fourni de l'adaptateur du secteur PHO-8ps (6) sur cette entrée.

INSTALLATION

Réalizez d'abord le raccordement des cables pour la sortie du signal de l'appareil. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrêté de l'appareil.

Prises RCA

Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veiliez à ne pas mélanger ces connexions lors de l'installation !

Veillez à ne pas intervertir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA représentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le

canal de gauche.

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent cause des parasites, des défaillances et des dysfonctionnements.

- Faux -

- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilisez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujet.

Installation

Ce préamplificateur traite des signaux très sensibles et de niveau très faible. Par conséquent, placez ces apparèils le plus loin possible des sources de perturbation potentielles comme des cables du secteur, les téléphones portables, les transformateurs, les ordinateurs et les amplificateurs de puissance.

Alimentation électrique

Appliquez seulement l'appareil d'alimentation électrique PHO-8ps. Dans le cas d'un début, vous recourez à votre vendeur spécialisé.

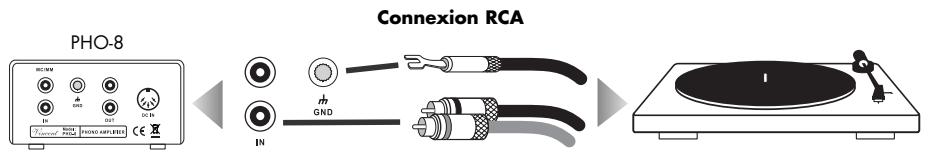

RACCORD DE LA PLATINE TOURNE-DISQUE

Connectez le cable audio de la platine tourne-disque à la prise d'entrée « MC/MM IN » (7) du PHO-8. Connectez convenablement le cable de masse et la pince de masse « GND » (8). Certaines platines tourne-disques ne disposent pas de cables de masse.

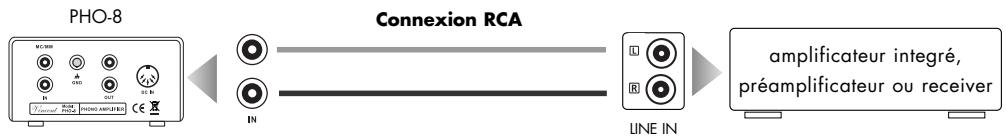

CONNECTION OF THE AMPLIFIER

Connectez les prises de sortie « OUT » (9) du PHO-8 à une entrée normale (Line Level) de votre préamplificateur ou amplificateur. Ces entrees portent généralement la marque « CD », « TUNER », « AUX », « S1 » ou « LINE 1». N'utilise enaucun cas une entrée de l'amplificateur portant l'inscription « PHONO »!

RACCORD DE L'ALIMENTATION

L'adaptateur du secteur PHO-8ps assures l'alimentation électrique du PHO-8. Ensuite, les deux appareils (PHO-8 et PHO-8ps) doivent être connectés via le cable fourni (avec des fiches DIN de 180^ ). Lorsque toutes les connexions décrites plus haut pour les signaux audio ont été établies, vous pouze finalement fixer le cable d'alimentation contenu dans le matériel livré dans la prise secteur des appareils (4) et dans une prise (avec une tension appropriée (230V / 50Hz) ).

Allumez toujours le préamplificateur Phono avant d'allumer l'amplificateur de votre système!

REGLAGE DU MODE DE FONCTIONNEMENT DE LA TETE DE PICK-UP ELECTRODYNAMIQUE

Selon le principe de construction de la tete de pick-up electrodynamique de votre platine tourne-disque, le mode de fonctionnement approprié du PHO-8 doit régle au niveau du commutateur « MC/MM » (3). Les deux types de têtes de pick-up electrodynamiques les plus utilisés sont MM (moving magnet) et MC (moving coil). Vous trouvez des informations nécessaires sur la tete de pick-up electrodynamique dans la fiche technique du système pick-up ou dans le manuel d'instruction de la platine tourne-disque. En cas de douthes, demandez les conseils de votre fournisseur.

Dans le cas où votre platine tourne-disque est équipé d'un système MC qui n'est pas système High-Output-MC, le commutateur susmentionné doit être réglée sur « MC ». Une adaptation supplémentaire sur la tête du pick-up électrodynamique n'est plus possible.

Les Systèmes High-Output-MC sont des systèmes MC dont la tension de sortie spécifiée supérieure à 1,5 mV.

Dans le cas où votre platine tourne-disque est équipé d'un système MM ou High-Output-MC, le commutateur susmentionné doit être régé en position « MM ». Une adaptation supplémentaire sur le pick-up élecrodynamique n'est plus possible.

Dans le cas où votre platine tourne-disque est dotée d'une tête de pick-up en cristal ou d'un pré-amplificateur égalisateur interne, cette platine doit être connectée directement à l'entrée niveau ligne de l'amplificateur / du préamplificateur de votre système HiFi et un préamplificateur phono externe n'est pas requis.

En cas de doutes, votre fournisseur pourrait vous fournir les conseils nécessaires et installer le système de la platine tourne-disque sur votre demande.

CONSEILS

Temps de rodage / échauffement

Vos appeareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différents pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appeareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause ce problème.

L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du télévisueur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwoofer, platines tourné-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux estamené sur un point central. Ilssrouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possede toutes une liaison inamovible avec le boitier à un point strategique favorable et les deux points sont egallement le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindness du boitier.

Certain appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrête de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur « POWER »	Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon s n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.Le cable de liaison entre PHO-8ps et PHO-8 n'a pas été placé correctement ou est défectueux.Fusible ou un des appareils défectueux.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiez le cordon secteur, remplacez-le éventuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Vérifiez les connexions.Prenez contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé (affichage de l'appareil (2) en fonctionnement)	La platine tourne-disque n'émet aucun signal.Le PHO-8 n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée de l'amplificateur.Le mauvais canal d'entrée a été sélectionné à l'amplificateur.Le volume est réglié trop bas à l'amplificateur.L'amplificateur a été mis en sourdine (fonction Mute).	Éprouvez le tourne-disque à un autre amplifiéateur Phono et amplificateur.Corrigez la liaison du PHO-8.Corriguez la sélection d'entrée.Augmentez prudemment le volume.Désactivez la mise en sourdine.
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.Le type de la tête de lecture n'est pas réglié correctement au commutateur « MC/MM » (3).Le PHO-8 a été raccordé à une entrée Phono de l'amplificateur.	Vérifiez les connexions audio et les cables.Corrigez ce réglage.N'utilise le PHO-8 qu'aux entrées de l'amplificateur pour le niveau Line.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».

CHARACTERISTIQUES TECHNIQUES

Precision égalisseur de RIAA :

Impedance de sortie :

Sensibilité d'entrée (MM) :

Sensibilité d'entrée (MC) :

Impédance d'entrée (MM):

Impédance d'entrée (MC):

Distorsion :

Rapport signal/bruit :

Alimentation :

Entrées :

Sorties :

Variante Couleur Face :

10 Hz - 20 kHz (max. 0,5dB)

250Ω

58mV

6,8mV

47 kΩ

100Ω

< 0.05%

MM >83dB

MC >70dB

230 - 250 V, 50Hz

1x RCA stereo, 1x connecteur DIN 5 contacts

(DC IN PHO-8)

1x RCA stereo, 1x connecteur DIN 5 contacts

(DC OUT PHO-8ps)

115 × 60 × 137 ~mm (2x)

1,5 kg (PHO-8ps), 1,2 kg (PHO-8)

noir / argent

GLOSSaire

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line »

RCA

RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America», le nom d'une société française. Le connecteur comme le cable se compose d'un conducteur interieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal videoe peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).

Sensibilité d'entree

Terme designant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples : 100 mV à 500 mV (millivolts) pour entrées de haut niveau sonore, 2 mV à 5 mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.
