BEDIENUNGSANLEITUNG PHO-8 VINCENT

Sehr geehrter Kunde,

wir danken Ihnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verstandlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-lnanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr Produkt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Installation 9
Weitere Tipps 12
Fehlerische 13
Technische Daten 14
Lexikon/Wissenswertes 15

deutsch

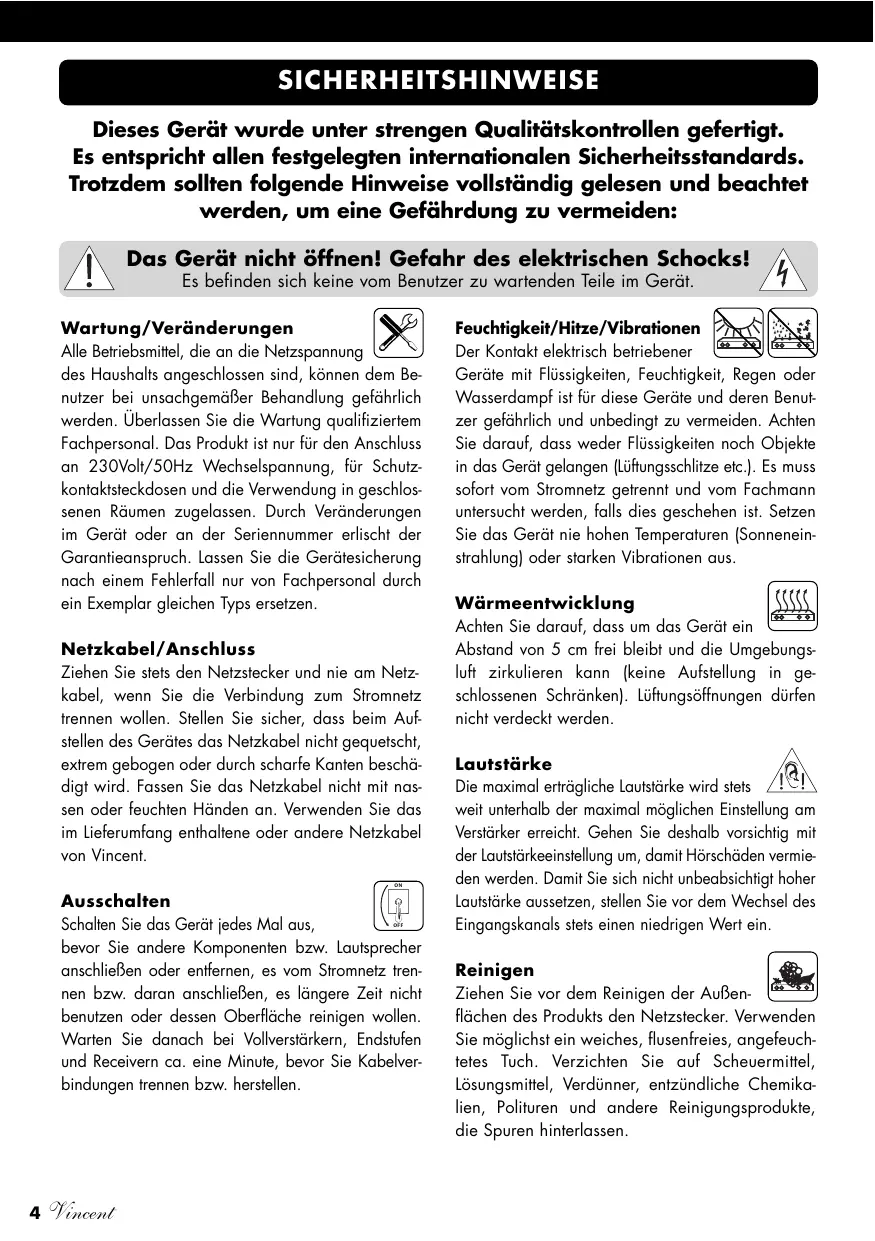

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernen, es vom Stromnetz trennen bzw. davon anschlieben, es langere Zeit nicht benutzten oder dess Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es muss sehr vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstruhlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie daraufuf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwendten Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Polituren und andere Reinigungssprodukte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential ihre Systems optimal auszunutz, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden undHELPen mit, die Hersteller zur Produktion von langlebigen oder weiter verwendbaren Produktzen zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Böer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Ilfezheim und darauf ohne ausdrückliche und schriftliche Genehmigung weder komplett

noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschritt dieren, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nutzliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1 Netzgerät PHO-8ps
1 DIN-Verbindungskabel
1 Netzkabel
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Der PHO-8 erfüllt die hohen Ansprüche an die analoge Musikwiedergabe. Er korrigiert die für die Aufzeichnung von Schallplatten angewendete (RIAA-)Vorverzerrung mit großer Genauigkeit und erlaubt so den Anschluss eines Plattenspielers an Verträger ohne speziellen Phono-Eingang. Durch

das separate Netzteil werden Störungen aus der Netzversorgung minimiert. Das Design passt sich nahtlos in die premiumLine von Vincent ein. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

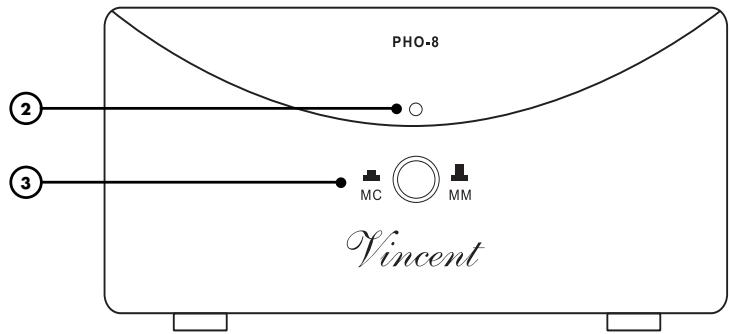

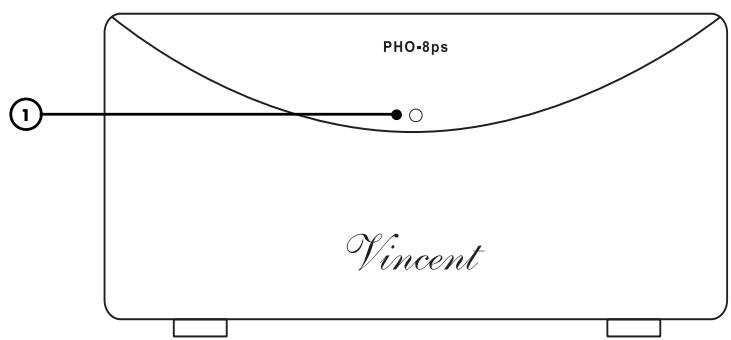

VORDERANSICHT

1. LED des Netzgerätes zur Betriebskontrolle

Leuchtet, sobald das Netzgerat PHO-8ps mit dem Stromnetz verbunden ist und die Geräte am Netzschalter (5) eingeschaltet wurden.

2. LED der Phonovorstufe zur Betriebskontrolle

Leuchtet, sobald das Gerät PHO-8 mit dem betriebsbereiten und eingeschalteten Netzgerät PHO-8ps verbunden ist.

3. MC/MM: Umschalter für Typ des Tonabnehmersystems

AnthisemDruckkopf muss der Typ des verwendeten Plattenspieler-Tonabnehmersystems eingestellt werden. Siehe Abschnitt „Einstellung der Betriebsart fur das Tonabnehmersystem".

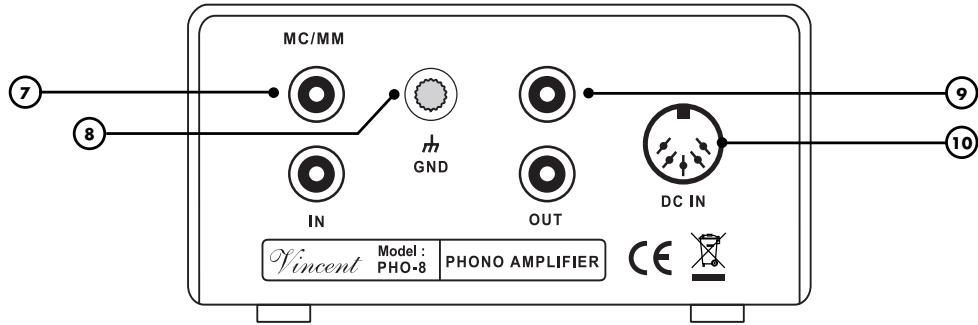

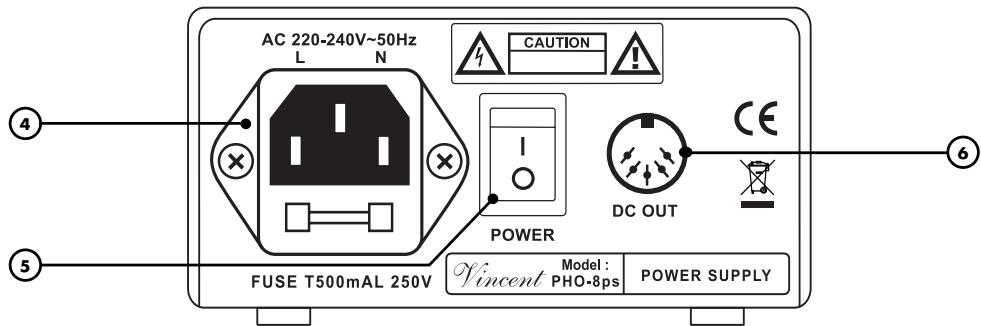

RÜCKANSICHT

4. AC/FUSE: Netzbuchse des PHO-8ps

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

5. POWER: Netzschalter

Der Phono-Vorverträger PHO-8 wird durch diesen Netzschalter am PHO-8ps ein- und ausgeschaltet. Tun Sie dies stets bei ausgeschalteten Vor- bzw. Vollverträger!

6. DC OUT: Stromversorgungsausgang zum PHO-8

Verbinden Sie diesen Anschluss durch das beigelegte Kabel mit dem Stromversorgungseingang (10) des PHO-8.

7. MC/MM IN: Signaleingang für den Plattenspieler

Der Audio-Ausgang des Plattenspielers (oder das fest am Plattenspieler angebrachte Signalkabel) wird mit thisem Cinch-Audioeingang verbunden.

8. GND: Masse-Klemme für den Plattenspieler

Die meisten Plattenspieler besitzen zusammen zuden beiden Cinch-Anschlüssen ein Masse-Kabel, welches durch den an seinem Ende angebrachten Kabelschuh zu erkennen ist und welches an dieser Masseklemme angebracht werden muss.

9. OUT: Signalausgang für den Anschluss eines Voll- oder Vorverträkers

Der Audio-Eingang des Vollverständerkers/Vorverständerkers Ihres HiFi-Systems wird mit thisem Cinch-Audioausgang verbunden.

10. DC IN: Spannungsversorgung des PHO-8

Stecken Sie an thisem Eingang das beigelegte Verbindungskabel des Netzgerätes PHO-8ps (6) ein.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analygen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rech

ten Kanal, schwarz oder weiß für den linken Kanal.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautsprecher- und Verbindungskabel, beispisseweine Vincent Kabel, verwendet werden. Bevorzugena Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

Aufstellung

Dieser Vorveränder verarbeitet sehr empfindliche und im Pegel sehr niedrige Signale. Platzieren Sie ihn deswegen möglichstweitweg von potentiellen Störquellen wieNetzkabeln,Mobiletelefonen, Steckernetzgeräten,Transformatoren,Computern und Endveränderkern.

Netzgerät

Verwenden Sie nur das im Lieferumfang enthaltene Netzgerät PHO-8ps. Im Falle eines Defekts wenden Sie sich an ihren Fachhändler.

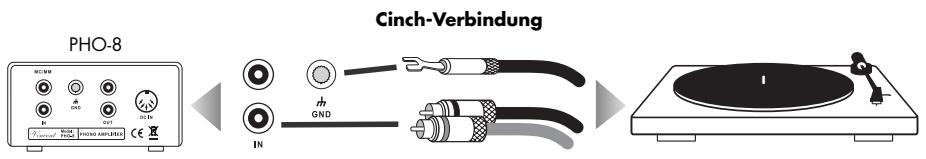

ANSCHLUSS DES PLATTENSPIELERS

Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchen „MC/MM IN" (7) des PHO-8. Stellen Sie eine einwandfrei Verbindung des Massekabels mit der Masseklemme „GND" (8) her. Manche Plattenspieler besitzen kein separates Massekabel.

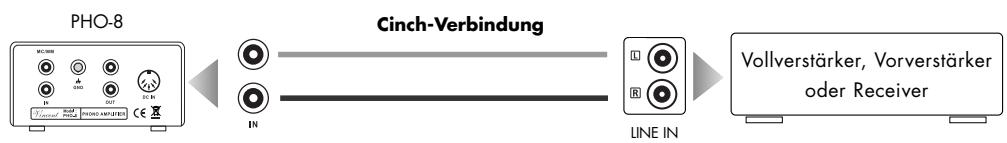

ANSCHLUSS AN DEN VERSTÄRKER

Verbinden Sie die Ausgangsbuchsen „OUT" (9) des PHO-8 mit einem gewöhnlichen Hochgelegeingang Ihres Voll- oder Vorverträckers. Diese Eingänge sind oft mit „CD", „TUNER", „AUX", „S1" oder „LINE 1" beschlossen. Verwenden Sie in keinem Fall einen mit „PHONO" beschrifteten Verstärkereingang!

ANSCHLUSS DER STROMVERSORGUNG

Das Netzgerät PHO-8ps dient der Stromversorgung des PHO-8. Zunachst mösen beside Geräte (PHO-8 und PHO-8ps) durch das beigelegte Kabel (mit DIN-180°-Steckern, auch unter der Bezeichnung „Diodenkabel" im Handel) verbunden werden. Prüfen Sie, nachdem alle zuvor beschriebenen Audio-Signalverbindungen vorgenommen wurden, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseiteiben der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerästecker des mitgelieferten Netzkabels fest in die Geräte-Netzbuchse (4) des Netzgerätes. Verbinden Sie das andere Ende des Netzkabels mit einer Netzeckdose.

Schalten Sie den Phonovorverträker immer bereits ein, bevor Sie den Verträker Ihres Systems einschalten!

EINSTELLUNG DER BETRIEBSART FÜR DAS TONABNEHMERSYSTEM

Je nach Konstruktsprinzip des Tonabnehmers Ihres Plattenspielers muss der PHO-8 an dem Umschalter „MC/MM" (3) auf die richtige Betriebsart eingestellt werden. Die beiden am meisten verbreiteten Tonabnehmer-Type sind MM (moving magnet) und MC (moving coil). Die bereits informen Informationen zum Tonabnehmer finden Sie im Beiblatt这点es Abnehmersystems oder der Anleitung des Plattenspielers. Fragen Sie im Zweifelsfall ihren Fachhändler um Rat.

Falls Ihr Plattenspieler mit einem MC-System, welches kein High-Output-MC-System ist, ausgestellt ist, so muss der erwähnte Umschalter auf „MC“ eingestellt werden. Eine weitere Anpassung an den Tonabnehmer ist nicht möglich.

High-Output-MC-Systeme werden MC-Systeme mit einer angegebenen Ausgangsspannung von oberhalb 1,5 mV genannot.

Falls Ihr Plattenspieler mit einem MM-System oder einem High-Output-MC-System ausgestellt ist, so muss der erwähnte Umschalter auf die Position „MM" eingestellt werden. Eine weitere Anpassung an den Tonabnehmer ist nicht möglich.

Falls Ihr Plattenspieler mit einem Kristall-Tonabnehmersystem ausgestellt ist oder bereits eine Entzerrervorstufe enthalt, muss der Plattenspieler direkt mit dem Line-Pegel-Eingang des Vollverträkers/Vorverträkers Ihres HiFi-Systems verbunden werden und ein externer Phono-Vorverträker ist nicht notwendig.

Ihr Fachhändler wird Sie bei Unsicherheiten gern beraten und auf Wunsch Ihr Plattenspielersystem einrichten.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benöttigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Hiss Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Verträger besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man nicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einemzentralen Punkt zusammenfasst. Dort finden sie bereits einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch bereits einmal amzentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann helpen, Brummstörungen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Drücken des Schalters „POWER"	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kaltgerätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Das Verbindungskabel zwischen PHO-8ps und PHO-8 wurde nicht korrekt angebracht oder ist defekt.	Prüfen Sie这点es Kabel.
	Gerätesicherung oder eines der Geräte ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschaltet und aktiv (LED (2) leuchtet)	Der Plattenspieler gibt kein Signal aus.	Prüfen Sie den Plattenspieler an einem andere- ren Phonoverträker oder Verträker.
	Ausgang des PHO-8 nicht oder falsch bzw. nicht mit dem gewünschten Eingangsan-schluss des Verträkers verbunden.	Korrigieren Sie den Anschluss des PHO-8 am Verträker.
	Falscher Eingangskanal am Verträker gewählt.	Korrigieren Sie die Eingangswahl.
	Lautträke am Verträker zu niedrig einge-stellt.	Erhöhen Sie vorsichtig die Lautträke.
	Der Verträker ist stumsgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" des Verträkers).
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Die Betriebsart des Tonabehmersystems wurde am Umschalter „MC/MM" (3) nicht richtig eingestellt.	Korrigieren Sie die Einstellung.
	Der Phono-Vorverträker wurde an einen Phono-Eingang des Verträkers angeschlos- sen.	Schließen Sie den PHO-8 nur an Line-Level-Eingänge an.
Tiefton- Bruppen zu horen	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Genauigkeit RIAA-Entzurrung:

Ausgangsimpedanz:

Eingangsempfindlichkeit (MM):

Eingangsempfindlichkeit (MC):

Eingangsimpedanz (MM):

Signal-Rausch-Abstand:

Stromversorgung:

Eingänge:

Ausgange:

Abmessungen (B× H× T)

Gewicht:

Farbe Frontplatte:

10 Hz - 20 kHz (max. 0,5dB)

250Ω

58mV

6,8 mV

47 kΩ

100Ω

< 0,05%

MM >83dB

MC >70dB

230-250V,50Hz

Eingangsempfindlichkeit

Begriff for die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstärkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingangen, 2 mV bis 5 mV am PhonoMM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Große und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderkers (in der Regel als Cinch-Buchse ausgeführht), die für Signale des CD-Players, Kassetenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lsst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.
