PS 4000 - Système de microphone sans fil AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Splitter d'antenne (répartiteur) pour systèmes micro UHF
Marque	AKG
Modèle	PS 4000
Catégorie	Système de microphone sans fil
Dimensions (L x P x H)	200 x 190 x 44 mm
Poids	970 g environ
Alimentation	12 V c.c. via bloc secteur fourni ou alimentation centrale PSU 4000 (optionnelle)
Plage de fréquences	650 - 870 MHz
Entrées antenne	2 x BNC (ANTENNA A IN, ANTENNA B IN) pour antennes passives ou actives
Sorties antenne	10 x BNC : 4A/4B pour récepteurs SR 4000 + 2 x LINK pour cascader
Nombre de récepteurs supportés	Jusqu'à 4 récepteurs par splitter
Indicateurs LED	LED OK bleues (alimentation antenne active) et LED ERROR rouges
Commutateur CLA	3 positions DIP pour adapter le gain selon longueur de câble et type d'antenne
Montage en rack	Demi-largeur 19", 1 U ; possibilité de juxtaposer deux splitters
Accessoires optionnels	Antennes SRA 1, SRA 2 B, RA 4000 B ; amplificateur AB 4000 ; alimentation PSU 4000 ; alimentation à distance ASU 4000
Nettoyage	Chiffon doux légèrement humecté d'eau ; débrancher avant nettoyage
Sécurité	Ne pas ouvrir, utiliser uniquement le bloc secteur fourni, éviter liquides et humidité
Réparabilité	Réparation uniquement par personnel technique autorisé AKG
Informations générales	Splitter large bande pour systèmes multicanaux UHF ; alimentation 12 V c.c. via câble antenne pour composants actifs

FOIRE AUX QUESTIONS - PS 4000 AKG

Comment installer le splitter PS 4000 dans un rack ?

Retirez les pieds en caoutchouc et les vis latérales, fixez les cornières de montage fournies (courte et longue) sur les côtés, puis vissez le splitter dans le rack. Pour deux splitters juxtaposés, utilisez des éléments de raccord entre eux.

Quel type d'antennes puis-je utiliser avec le PS 4000 ?

Vous pouvez utiliser des antennes passives SRA 1 ou des antennes actives SRA 2 B ou RA 4000 B. Les antennes actives sont alimentées via le câble coaxial par le splitter (12 V c.c.).

Comment connecter plusieurs récepteurs SR 4000 au splitter ?

Branchez chaque récepteur sur les sorties BNC correspondantes : ANTENNA A OUT TO SR (1A à 4A) et ANTENNA B OUT TO SR (1B à 4B). Les sorties fournissent également une tension d'alimentation de 12 V si le splitter est alimenté par le PSU 4000.

Que faire si la LED ERROR s'allume sur le splitter ?

Cela indique un court-circuit ou une tension insuffisante sur l'entrée d'antenne active. Vérifiez les câbles et composants actifs connectés. Si la longueur du câble est trop grande, utilisez une alimentation à distance ASU 4000 ou réduisez la longueur.

Comment régler le commutateur CLA ?

Ôtez la plaque du commutateur CLA et réglez les trois commutateurs DIP selon le tableau 1 de la notice, en fonction de la bande de fréquences, du type d'antenne, du type et de la longueur du câble. Cela optimise le niveau du signal HF.

Puis-je cascader plusieurs splitters PS 4000 ?

Oui, utilisez les sorties LINK A TO PS et LINK B TO PS pour relier le signal d'antenne à l'entrée d'un autre splitter. Pour l'alimentation de plusieurs splitters, utilisez une alimentation centrale PSU 4000 (un PSU pour trois splitters).

Quel est l'ordre de mise sous tension et hors tension recommandé ?

Mise sous tension : émetteurs -> récepteurs -> splitter (ou PSU 4000 si utilisé). Mise hors tension : splitter -> récepteurs -> émetteurs. Cela évite les surcharges et dommages.

Que faire si le son est absent ou perturbé ?

Vérifiez que tous les blocs d'alimentation sont branchés, que les antennes sont connectées, que les piles de l'émetteur sont bonnes et que l'émetteur et le récepteur sont sur la même fréquence. Consultez le tableau de dépannage de la notice.

Comment nettoyer le splitter PS 4000 ?

Utilisez un chiffon doux légèrement humecté d'eau. Débranchez toujours l'appareil avant le nettoyage. N'utilisez jamais de produits abrasifs ou contenant de l'alcool.

Quelles sont les précautions de sécurité importantes ?

Ne renversez pas de liquide sur l'appareil, ne l'utilisez pas dans un local humide, ne l'ouvrez pas (réparation par personnel agréé uniquement), vérifiez la tension du bloc secteur, et débranchez-le en cas d'inutilisation prolongée.

MODE D'EMPLOI PS 4000 AKG

Mode d'emploi. p. 20

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement 20

1.1 Sécurité 20 1.2 Environnement. 21

2. Description. 21

2.1 Introduction 21 2.2 Fournitures d'origine 21 2.3 Accessoires recommandés 21 2.4 Description 21 2.4.1 Facade 22 2.4.2 Face arrière 22 2.5 Alimentation centrale PSU 4000 (optionnelle). 22 2.6 Antennes réceptrices (optionnelles) 23 2.6.1 SRA 1 23 2.6.2 SRA 2 B 23 2.6.3 RA 4000 B 23

3 Mise en service 23

3.1 Montage en rack d'un splitter d'antenne 23 3.2 Montage en rack de deux splitters d'antenne juxtaposés 23 3.3 Installation des antennes. 23 3.3.1 Lieu d'installation 23 3.3.2 Montage sur pied 24 3.3.3 Montage sur un mur/au plafond 24 3.4 Raccordement des antennes 24 3.4.1 Installation monocanal avec antennes passives SRA 1. 24 3.4.2 Installation monocanal avec antennes actives 25 3.5 Installation multicanaux avec splitter d'antenne PS 4000 25 3.6 Commutateur CLA. 26

4. Instructions pour le fonctionnement. 27

4.1 Généralités 27 4.2 Installations avec alimentation décentralisée 27 4.2.1 Mise sous tension 27 4.2.2 Mise hors tension 27 4.3 Installations avec alimentation centrale optionnelle PSU 4000 27 4.3.1 Mise sous tension 27 4.3.2 Mise hors tension 27

5 Nettoyage 27 6 Dépannage 27 7 Caractéristiques techniques 28

Fig. 8 à 13 59

1.1 Sécurité

1. Faites attention de ne pas renverser de liquide sur l'appareil et assurez-vous que rien ne tombe à l'intérieur par les fentes d'aération.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mettre l'appareil en service, vérifie si la tension de service indiquée sur le bloc secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation.
5. N'utilisez jamais l'appareil avec une alimentation autre que le bloc secteur pour courant alternatif et tension de sortie de 12 V c. c. fourni avec l'appareil. Tout autre type de courant ou de tension risquerait de provoquer de sérieux dégâts sur l'appareil!
6. S'il arrivait qu'un objet quelconque ou du liquide pénètre à l'intérieur de l'appareil, mettez immédiatement la chaîne hors service. Débranchez aussitôt le bloc secteur et faites réviser l'appareil par notre service après-vente.
7. Lorsque vous avez l'intention de rester quelque temps sans utiliser l'appareil, débranchez le bloc secteur. Tant que l'adaptateur est branché sur la prise secteur, l'appareil n'est pas entièrement coupé du secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro, séparément des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
10. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez surtout pas de débrancher avant le bloc secteur! N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abîmer la laque et les éléments en plastique.
11. N'utilissez jamais le chargeur pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégats qui résultataisent d'une manipulation inappropriée ou d'une utilisation non conforme.
12. Le bloc secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour économiser le courant, pensez donc à débrancher le bloc secteur lorsque l'appareil restera un certain temps sans être utilisé.
13. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.

1.2 Environnement

2 Description

Nous vous remercions d'avoir choisi un produit AKG.

Lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soignement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

1 splitter d'antenne PS 4000

1 bloc secteur pour 12 V c. c.

1 kit de montage 19"

Assurez-vous que l'emballage contient bien toutes les pièces indiquées ci-dessus. Si ce n'est pas le cas, contactez immédiatement votre fournisseur AKG.

- Amplificateur d'antenne AB 4000 avec embases N (AB 4000/N) ou BNC (AB 4000/BNC)

Cables d'antenne MK PS

Alimentation centrale PSU 4000

Appareil d'alimentation à distance ASU 4000

Le splitter PS 4000 est un répartiteur d'antenne fait pour monter des systèmes multicanaux UHF complétant jusqu'à quatre récepteurs SR 4000 par splitter (le nombre effectif de canaux pouvant être utilisés simultanément dépend du plan de fréquences du pays considéré).

Le PS 4000 possède deux embases d'entrée d'antenne sur lesquelles vous pouvez connecter soit des antennes réceptrices passives SRA 1, soit des antennes réceptrices actives SRA 2 B ou RA 4000 B avec booster (amplificateur d'antenne) incorporé. Les entrées d'antenne délivrent une tension d'alimentation de 12V c.c. pour un maximum de trois composants actifs, p. ex. une antenne active et deux amplificateurs d'antenne AB 4000. En face arrière on trouve en outre 2× 4 embases de sortie d'antenne pour jusqu'à 4 récepteurs diversité SR 4000 ainsi que deux embases de sortie d'antenne supplémentaires pour la transmission du signal d'antenne à plusieurs autres splitters PS 4000.

Le boîtier métallique robuste du PS 4000, en demi-largeur 19" pour 1 U de hauteur, permet de juxtaposer deux splitters dans le même plan d'un rack.

L'alimentation du PS 4000 est assurée par le bloc secteur fourni. Pour les installations à plus de 4 canaux, nous recommandons l'alimentation centrale optionnelle PSU 4000 prévue pour trois splitters d'antenne. Les amplificateurs d'antenne comme les splitters sont des appareils à large bande couvrant la totalité de la bande de fréquences UHF du système WMS 4000.

2.1 Introduction

2.2 Fournitures d'origine

2.3 Accessoires optionnels

2.4 Description

2.4.1 Façade

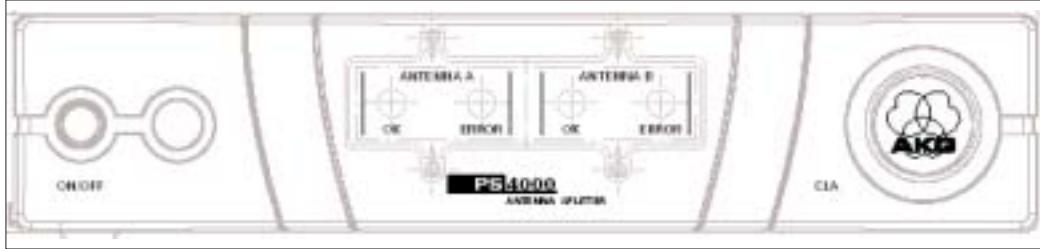

Fig. 1: Façade du PS 4000

Sur la face avant du splitter d'antenne se trouvent les éléments de commande et voyants suivants :

ON/OFF: Touche marche/arrêt. Appuyez sur la touche pour mettre l'appareil sous tension. Pour le mettre hors tension, appuyez de nouveau sur la touche.

ANTENNA A, ANTENNA B: La LED OK bleue s'allume lorsque l'embase d'entrée d'antenne ANTENNA A IN/ ANTENNA B IN reçoit la tension d'alimentation correcte pour les composants actifs. Lorsque la tension d'alimentation est court-circuitée ou fait défaut (tombe au-dessous de 2 V) sur une entrée d'antenne, la LED OK correspondante s'éteint et la LED ERROR s'allume.

Remarque :

Voir Tableau 1, page 26.

Les deux LED OK n'indiquent PAS l'état de fonctionnement de l'amplificateur d'antenne correspondant et ne s'éteignent donc pas lorsqu'on débranche un cable d'antenne.

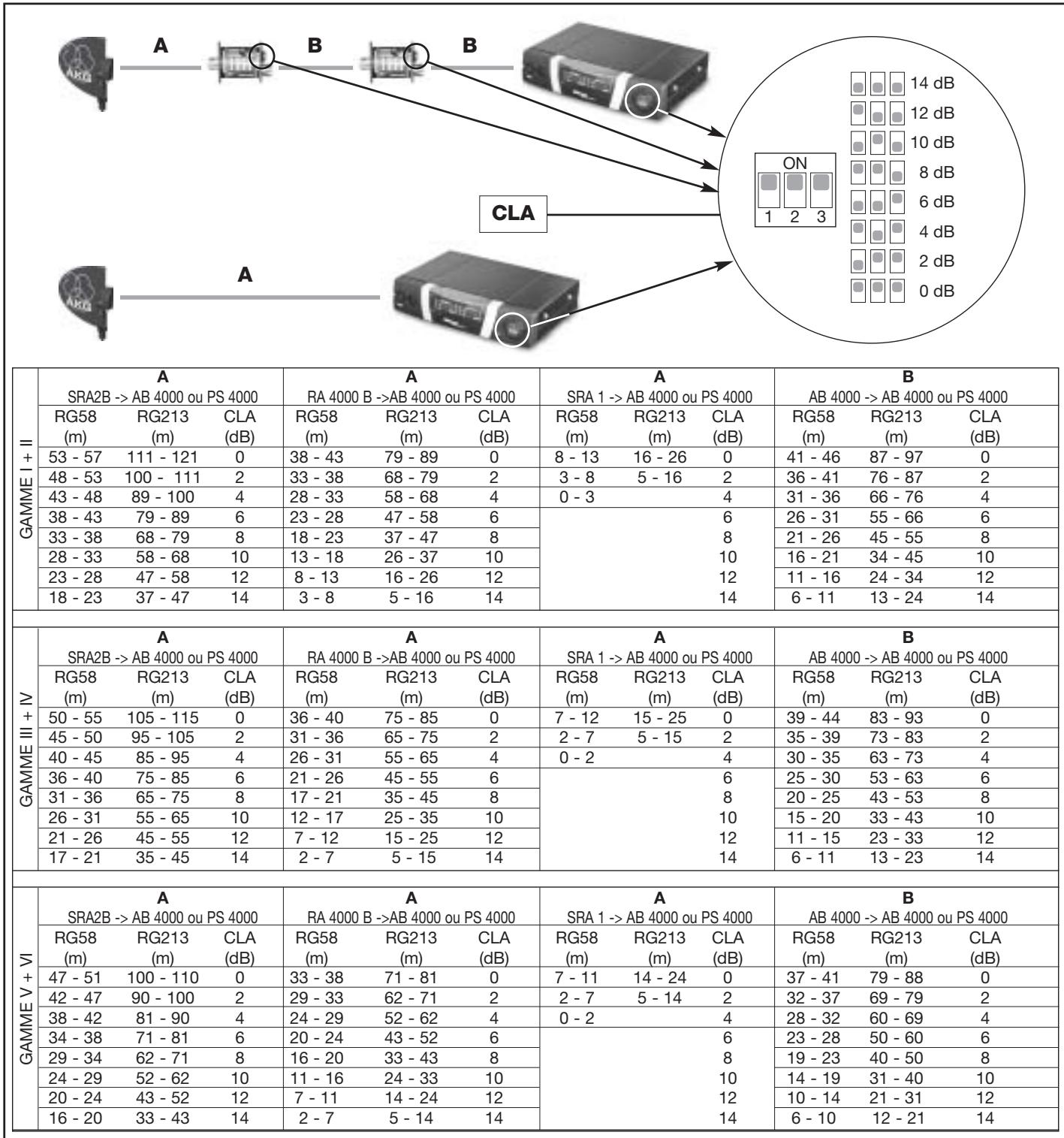

CLA : Sous la plaque portant le logo d'AKG se trouve un commutateur DIP à trois positions permettant d'adapter l'entrée d'antenne (ANTENNA A IN, ANTENNA B IN) à différentes longueurs de cable d'antenne.

2.4.2 Face arrêté

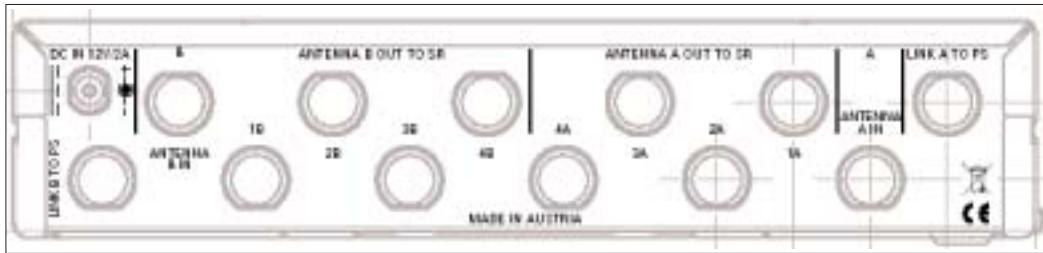

Fig. 2 : Face arrêtée du PS 4000

En face arrêté du PS 4000 se trouvent les entrées et sorties suivantes :

DC IN 12 V/2 A : Embase d'entrée pour le bloc secteur fourni ou l'alimentation centrale optionnelle PSU 4000.

ANTENNA A IN, ANTENNA B IN : Embases d'entrée BNC pour les antennes réceptrices externes SRA 1, SRA 2 B ou RA 4000 B. Le récepteur SR 4000 fonctionnant en technique Diversité, vous avez besoin de deux antennes réceptrices (non fournies). Les entrées d'antenne délivrent une tension d'alimentation de 12 V c.c. pour les antennes actives.

ANTENNA A OUT TO SR: Les quatre embases de sortie BNC 1A à 4A délivrent le signal d'antenne pour l'élément récepteur A

ANTENNA B OUT TO SR: Les quatre embases de sortie BNC 1B à 4B délivrent le signal d'antenne pour l'élement récepteur B Outre le signal d'antenne, les sorties 1A à 4A de même que les sorties 1B à 4B délivrent une tension d'alimentation de 12V c.c. aux récepteurs SR 4000 raccordés.

Important!

Le courant délivré par les sorties 1A à 4B ne suffit à alimenter les récepteurs raccordés qu'à condition que le splitter d'antenne soit branché sur l'alimentation centrale optionnelle PSU 4000.

Si vous utilisez le splitter d'antenne PS 4000 avec le bloc secteur fourni, vous devez brancher aussi tous les récepteurs sur un bloc secteur séparé (fourni). Si vous raccordez les récepteurs au splitter sans bloc secteur, vous risquez une surcharge risquant d'endommager le bloc secteur du splitter.

Voir aussi diagrammes de câblage Fig. 10 à 13.

LINK A TO PS, LINK B TO PS: Le signal HF des deux antennes A et B est disponible sur ces embase de sortie BNC. Vous pouvez relier les embase LINK aux entrées d'antenne d'un autre splitter PS 4000 en ayant la possibilité de cascader plusieurs splitters.

N'oubliez pas que vous avez besoin d'une alimentation centrale optionnelle PSU 4000 par trois splitters PS 4000.

2.5 Alimentation centrale PSU 4000 (optionnelle)

L'alimentation centrale PSU 4000 fournit une tension secondaire de 12V c.c., 2 A, pour trois splitters PS 4000 et les récepteurs qui leur sont raccordés (12 au maximum). Pour plus de détails, veuillez consulter le mode d'emploi du PSU 4000.

On dispose pour le système d'antenne PS 4000 d'une antenne directive passive, d'une antenne directive active et d'une antenne omnidirectionnelle active. Il s'agit pour les unes et les autres d'antennes à large bande couvrant la totalité de la plage de fréquence du système WMS 4000. Les antennes actives sont alimentées par le splitter PS 4000 via les câbles d'antenne. Sur les installations complexes avec câbles d'antenne longs, nous recommandons d'assurer l'alimentation des antennes actives à l'aide d'une alimentation centrale PSU 4000, via une alimentation à distance ASU 4000 par antenne.

L'antenne directive SRA 1 est une antenne UHF externe à caractéristique hypercardioïde. L'antenne SRA 1 donne des résultats tout aussi satisfaisants à proximité du sol ou du plafond (≥15 cm). Pour plus de détails, veuillez consulter la notice d'emploi de la SRA 1.

La SRA 2 B est une antenne directive active dotée d'un boîtier robuste, étanche à l'eau, pouvant être utilisée à l'intérieur ou à l'extérieur, principalement indiquée lorsqu'on doit éloigner l'antenne à une assez grande distance du lieu d'action. L'amplificateur d'antenne intégré à haut rendement permet d'avoir jusqu'à 100 m de distance entre l'antenne et le récepteur. Avec les câbles d'antenne RG213 et 2 amplificateurs d'antenne AB 4000 en série, vous pourrez augmenter encore la distance et positionner l'antenne SRA 2 B jusqu'à 200 m du récepteur.

L'antenne possède une embase de sortie BNC, une LED témoin et un raccord de pied intégré. Un pointeur laser optionnel facilite l'orientation précise de l'antenne sur le rayon d'action.

La RA 4000 B est une antenne active omnidirectionnelle dotée d'un boîtier robuste, étanche à l'eau, pouvant être utilisée à l'intérieur ou à l'extérieur, principalement indiquée lorsqu'on doit exposer l'antenne à proximité immédiate du lieu d'action. L'amplificateur d'antenne intégré à haut rendement permet de placer l'antenne jusqu'à 100m de distance du récepteur. Avec les câbles d'antenne RG213 et 2 amplificateurs d'antenne AB 4000 en série vous pourrez augmenter encore la distance et positionner l'antenne RA 4000 B à 200m du récepteur.

L'antenne possède une embase de sortie BNC, une LED témoin et un élément raccord intégré.

2.6 Antennes réceptrices (optionnelles)

2.6.2 SRA 2 B

2.6.3 RA 4000 B

3 Mise en service

1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du splitter.
2. Dévissez les deux vis de fixation (2) se trouvant sur chacune des deux parois latérales.
3. Vissez sur l'une des faces latérales la cornière de montage courte (3), sur l'autre face latérale la cornière de montage longue (4); ces cornières font partie du kit de montage fourni.
4. Fixez le splitter dans le rack.

3.1 Montage d'un splitter d'antenne en rack Voir Fig. 8.

1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du splitter et sortez les vis (5) des pieds de caoutchouc (1).
2. Dévissez les deux vis de fixation (2) de la face latérale droite d'un splitter et les deux vis de fixation (2) de la face latérale gauche de l'autre splitter.
3. Enlevez les panneaux de plastique (3) des faces latérales dont vous n'avez pas dévissez les vis de fixation (2).
4. Introduisez un élément raccord (4) dans chacune des fentes libres de la paroi latérale du premier splitter en veillant à ce que le trou de fixation de l'élément raccord coïncide avec le trou taraudé de la base du splitter.
5. Fixez les deux éléments raccord (4) au premier splitter à l'aide de deux des vis (5) (qui se trouvaient dans les pieds de caoutchouc).
6. Réunissez les deux splitters en introduisant chacun des éléments raccord (4) du premier splitter dans une fente libre de la paroi latérale du second splitter, de manière à ce que le trou de fixation de l'élément raccord (4) coincide avec le trou taraudé de la base du splitter.
7. Fixez les éléments raccord (4) au second splitter à l'aide de deux des vis (5) qui se trouvaient dans les pieds de caoutchouc 1.
8. Fixez une cornière de montage courte (6) sur la face latérale externe de chaque splitter en utilisant pour chacune deux vis (2) dévissées des faces latérales.
9. Fixez les splitters dans le rack.

Conservez les vis (5) restantes pour le cas où vous en auriez besoin plus tard.

3.2 Montage en rack de deux splitters d'antenne juxtaposés. Voir Fig. 9.

Remarque:

3.3 Installation des antennes

Les instructions ci-dessous concernant l'installation des antennes valent aussi bien pour toutes les installations monocanal que pour les installations multicanaux, quel que soit le nombre de canaux.

Les réflexions du signal de l'émetteur sur les surfaces métalliques, les murs, le plafond, etc. de même que l'écran du corps humain risquent d'affaiblir voire supprimer le signal direct de l'émetteur. Placez donc les antennes comme suit :

1. Placez toujours les antennes à proximité du lieu d'action (scène) en respectant toute
2. Le contact visuel entre émetteur et antenne est une condition indispensable pour avoir une réception optimale.
3. ôles, de même que des murs, des décors, du plafond, etc.
4. N'installez pas les antennes dans des niches murales.
5. Ne placez jamais les antennes à moins de 1,5 m des appareils émettant un rayonnement HF tels que racks d'éclairage, tubes fluorescents, appareils à effets numériques ou PC.
6. Si vous placez deux antennes SRA 1 l'une à côté de l'autre (p. ex. pour la réception Diversity) veillez à ce qu'elles se trouvent à au moins 20 cm l'une de l'autre.

3.3.2 Montage sur pied

Si vous montez les antennes sur un pied, veuillez tenir compte des remarques suivantes :

1. Fixez les antennes à la perche d'un pied à l'aide de l'élément raccord SA 63 fourni ou du raccord intégré.
2. Tirez la perché à fond d'un côté pour que l'antenne se trouve à 70 cm au moins du pied.
3. Déployez le pied téléscopique pour que la perche se trouve à 1,8 m au moins du sol.
4. Enroulez le câble d'antenne sur la perche. Avec un câble qui pend, vous risquez d'avoir une mauvaise réception.

3.3.3 Montage sur un mur/au plafond

Si vous fixez votre antenne à un mur ou au plafond, veillez à respecter les distances minimales suivantes :

Fig. 3: Antenne montée sur pied

1. Placez l'antenne à une distance aux murs, parois, grilles métalliques ou échaffaudages de métal de 10 cm au minimum sur l'arrière et 50 cm latéralement.

Fig. 4: Distance minimum d'une surface plane

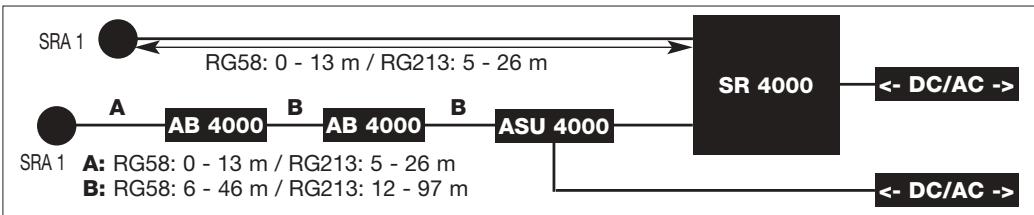

Fig. 6: Câblage d'une installation monocanal avec antennes passives SRA 1 et différentes longueurs de câble

1. Veillez à ce que l'antenne se trouve à une distance minimum de 15 cm du sol ou 50 cm du plafond (15 cm si le câble arrive par le haut).

Fig. 5 : Distance minimum du sol et du plafond

3.4 Raccordement des antennes

3.4.1 Installation monocanal avec antennes passives SRA 1 Voir Tableau 1, page 26 et Fig. 6

Sur une installation monocanal, vous n'avez pas besoin de splitter. Vous pouvez raccorder les antennes directement au récepteur.

1. Mesurez la longueur de câble nécessaire entre le récepteur SR 4000 et les deux antennes SRA 1.
2. Consultez le Tableau 1, page 26 pour voir si vous avez besoin de plusieurs câbles pour surmonter cette distance et s'il vous faut un ou deux amplificateurs d'antenne AB 4000. Le Tableau 1 indique la longueur de câble maximale autorisée suivant le type de câble.

1. Branchez un câble d'antenne sur chaque antenne.
2. Reliez les deux câbles d'antenne aux entrées d'antenne du récepteur SR 4000 comme indiqué au tableau 1.

Si vous avez besoin d'un ou deux amplificateurs d'antenne AB 4000, il vous sera indispensable d'insérer une alimentation à distance ASU 4000 sur le câble entre le récepteur et le premier amplificateur d'antenne.

1. Vérifiez si la tension secteur indiquée sur les blocs secteurs de l'ASU 4000 et du récepteur concorde avec la tension secteur sur le lieu d'utilisation. Le fonctionnement sur une tension secteur différente risquerait d'endommager les blocs secteur.
2. Connectez l'alimentation à distance et le récepteur aux blocs secteur correspondants et branchez chaque bloc secteur sur une prise secteur appropriée.

Important!

Voir Fig. 6.

1. Mesurez la longueur de câble nécessaire entre le récepteur SR 4000 et les deux antennes actives.
2. Consultez le Tableau 1, page 26 pour voir si vous avez besoin de plusieurs câbles pour surmonter cette distance et s'il vous faut un ou deux amplificateurs d'antenne AB 4000. Le Tableau 1 indique la longueur de cable maximale autorisée suivant le type de cable.

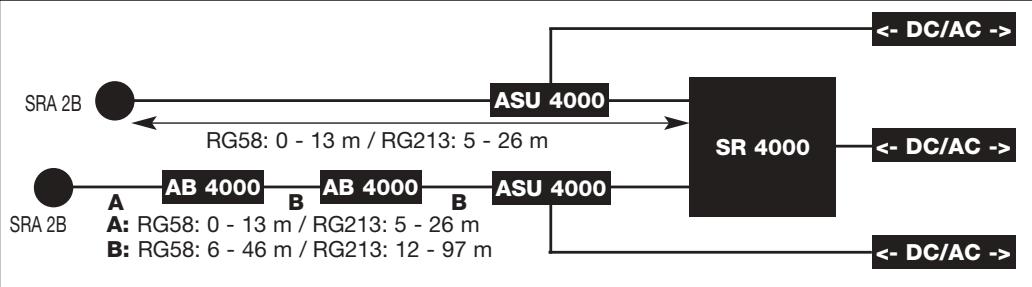

Fig. 7: Câblage d'une installation monocanal avec antennes actives et différentes longueurs de câble.

3.4.2 Installation monocanal avec antennes actives

Voir Tableau 1, page 26 et Fig. 7

1. Branchez un câble d'antenne sur chaque antenne.
2. Reliez les deux câbles d'antenne, comme indiqué au Tableau 1, à un ou deux amplificateurs d'antenne AB 4000, à une alimentation à distance ASU 4000 chaque et aux entrées d'antenne du récepteur SR 4000.
3. Vérifiez si la tension secteur indiquée sur les blocs secteurs des deux ASU 4000 et du récepteur concorde avec la tension secteur sur le lieu d'utilisation. En les utilisant sur une tension secteur différente, vous risquez des dégâts sur l'installation.
4. Reliez les deux alimentations à distance et le récepteur aux blocs secteur correspondants et branchez chaque bloc secteur sur une prise secteur appropriée.

Vous trouverez des exemples de câblage pour installations multicanaux aux Fig. 10 à 13, page 59.

Lorsque vous configurez une installation multicanaux, veuillez tenir compte des points suivants :

1. Vous pouvez raccorder jusqu'à quatre récepteurs SR 4000 sur le splitter PS 4000.

Si vous faites fonctionner le splitter d'antenne ainsi que les récepteurs sur le bloc secteur fourni avec chacun, il faut impérativement brancher sur le secteur d'abord les blocs secteur des récepteurs et en second lieu le bloc secteur du splitter d'antenne.

Si vous commencez par brancher le splitter, la charge que représentent les récepteurs risque d'endommager le bloc secteur du splitter.

1. Pour les grosses installations comptant jusqu'à 50 canaux, vous pouvez relier ensemble un nombre de splitters d'antenne correspondants :
2. Reliez les embases LINK du premier splitter aux embases ANTENNA IN du splitter suivant et ainsi de suite.
3. Pour alimenter de telles installations nous conseillons d'utiliser l'alimentation centrale optionnelle PSU 4000, à raison d'un PSU 4000 pour trois splitters et quatre récepteurs.
4. Chaque entrée d'antenna du splitter peut alimenter au maximum trois composants actifs (p. ex. RA 4000 B + 2 x AB 4000) via le cable d'antenna.

Dans les cas suivants, vous aurez besoin d'une alimentation à distance ASU 4000 pour les composants actifs (l'ASU 4000 peut également alimenter trois composants actifs):

• La longueur de câble nécessaire entre le splitter et les composants actifs est telle que la tension d'alimentation tombe au-dessous de la valeur minimum admise.
• Un apparéil (p. ex. combinateur* d'antennes) intercalé entre le PS 4000 et les composants actifs interrupt l'alimentation en c. c. dans le cable d'antenne.
• Le combinateur d'antennes ZAPD 21 de la société Mini Circuit laisse
• Vous avez connecté deux câbles d'antenne sur une entrée d'antenne à l'aide d'un combinateur d'antennes. Si vous utilisez un câ âbles d'antenne, vous aurez besoin d'une alimentation à distance ASU 4000 pour chaque câble. L'alimentation à distance est nécessaire pour éviter une surcharge de l'alimentation du splitter d'antenne.

Important!

3.5 Installations multicanaux avec splitter d'antenne PS 4000

Attention!

Remarque :

3.6 Commutateur CLA

Le niveau de signal HF sur chaque entrée d'antenne du (des) splitter(s) d'antenne dépend de la bande de fréquences, du type d'antenne, du type de câble et de la longueur du câble. Pour être sûr d'avoir le niveau de signal HF optimal sur l'entrée d'antenne, réglez le commutateur CLA sur chaque amplificateur d'antenne de même que sur le(s) splitter(s) comme indiqué au tableau 1.

1. Otez la plaque du commutateur CLA.
2. Réglez les trois commutateurs DIP en fonction de la bande de fréquences, du type d'antenne, du type de cable et de la longueur du cable.
3. Remettez la plaque en place.

Tableau 1: Positions des commutateurs DIP CLA en fonction de la bande de fréquences, du type d'antenne, du type de cable et de la longueur du cable.

4 Instructions pour le fonctionnement

1. Faites attention à bien choisir pour chaque canal d'émission (émetteur + récepteur) une fréquence propre.
2. N'utilise jamais plus d'un canal d'émission à la fois en un même lieu sur une même fréquence. En raison des lois physiques, cela aurait des parasites bruyants pour conséquence.

Pourmettre l'installation sous tension et hors tension, procedez impereativement dans l'ordre indiqueaux points 4.2 et 4.3afin d'eviter toute deterieioration dueaune surcharge de I'alimentation du splitter d'antenne.

1. Mettez les émetteurs sous tension.
2. Mettez tous les récepteurs connectés au splitter d'antenne sous tension.
3. Mettez le splitter d'antenne sous tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'allument.
4. Mettez tous les récepteurs connectés au splitter d'antenne hors tension.
5. Mettez les émetteurs hors tension.
6. Mettez le splitter d'antenne hors tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'éteignent.
7. Mettez l'alimentation centrale optionnelle PSU 4000 sous tension.
8. Mettez les émetteurs sous tension
9. Mettez le splitter d'antenne sous tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'allument.
10. Mettez tous les récepteurs connectés au splitter d'antenne sous tension.
11. Mettez tous les récepteurs connectés au splitter d'antenne hors tension.
12. Mettez les émetteurs hors tension.
13. Mettez le splitter d'antenne hors tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'éteignent.
14. Mettez l'alimentation centrale optionnelle PSU 4000 hors tension.

Important!

4.2 Installations avec alimentation décentralisée

4.2.1 Mise sous tension

4.2.2 Mise hors tension

4.3 Installations avec alimentation centrale optionnelle PSU 4000

4.3.1 Mise sous tension

5 Nettoyage

Pour nettoyer la surface du récepteur, utilisez un chiffon doux légèrement humecté d'eau.

6 Dépannage

Problème	Cause possible	Remède
Pas de son.	1. Les blocs secteurs/le PSU 4000 ne sont pas branchés sur le secteur.2. Les câbles c.c. ne sont pas connectés ou sont défectueux.3. Les antennes ne sont pas connectées.4. Le(s) bloc(s) secteur/le PSU 4000 sont défectueux.	1. Brancher les blocs secteurs/le PSU 4000 sur une prise secteur.2. Connecter ou replacer les câbles c.c.3. Connecter les antennes.4. Contacter le S.A.V. d'AKG.
Pas de réception ou réception perturbée sur certains canaux :	1. L'émetteur et/ou le récepteur ne sont pas sous tension.2. Les piles de l'émetteur sont épuisées.3. Le bloc secteur du récepteur ou le cable de liaison du PSU 4000 sur le récepteur a) a un mauvais contact ou b) est défectueux.4. L'émetteur et le récepteur du canal considéré ne sont pas régles sur la même fréquence.5. Emetteur ou récepteur défectueux.	1. Mettre l'émetteur et/ou le récepteur sous tension.2. Remplacer les piles de l'émetteur.3. a) Vérifier si la fiche du bloc secteur ou du cable de liaison est bien enforcée ou b) replacer le bloc secteur ou le cable de liaison.4. Régler émetteur et récepteur sur la même fréquence. Pour ce faire, veuillez consulter la notice d'emploi de l'émetteur et du récepteur.5. Contactez votre revendeur AKG.
La LED verte d'un composant actif ne s'allume pas.	1. Le cable d'antenne n'est pas connecté ou a un mauvais contact. 2. Câble d'antenne défectueux. 3. Composants actifs défectueux.	1. Connecter le cable d'antenne ou vérifier si le connecteur est bien enforcé. 2. Remplacer le cable d'antenne. 3. Contacter le S.A.V. d'AKG.
Une LED ERROR du splitter s'allume.	1. La tension d'alimentation des composants d'antenne actifs est court-circuitée. 2. La tension d'alimentation des composants d'antenne actifs est insuffisante en raison d'une longueur excessive du cable.	1. Contrôler tous les cables et composants actifs connectés. Remplacer les cables et/ou composants actifs défectueux. 2. Contrôr à l'aide du tableau 1 la longueur des cables connectés; utiliser un cable plus court oumettre plusieurs cables courtsbout à bout et ajouter un ASU 4000 (cf. diagrammes de câblage).

7 Caractéristiques techniques

Splitter d'antenne PS 4000

Type :	2 x 1 sur 4 SR 4000 + 2 x 1 PS (possibilité de cascader)
Gamage de fréquences porteuses :	650 - 870 MHz
Atténuation :	+2, 0, -2, -4, -6 dB, commutable
Entrées HF :	2 embases BNC, 50 Ohms
Sorties HF :	10 embases BNC, 50 Ohms
Tension d'alimentation :	12 V c.c.
Dimensions :	200 x 190 x 44 mm
Poids :	970 g env.

Amplificateur d'antenne AB 4000

Gamage de fréquences porteuses :	650 - 870 MHz
Amplification :	17 dB env.
Entrée HF :	1 embase BNC, 50 Ohms
Sortie HF :	1 embase BNC, 50 Ohms
Tension d'alimentation :	8 V c.c. via le cable d'antenne du PS 4000 ou ASU 4000
Dimensions :	110 x 35 mm
Poids :	150 g env.

Antenne amplifiée omnidirectionnelle RA 4000 B

Gamage de fréquences porteuses :	650 - 870 MHz
Amplification :	17, 15, 13, 11, 9, 7 dB, commutable
Entrée HF :	1 embase BNC ou N-Buchse, 50 Ohms
Sortie HF :	1 embase BNC ou N, 50 Ohms
Tension d'alimentation :	8 V c.c. via le cable d'antenne du PS 4000 ou ASU 4000
Dimensions :	78 x 50 x50 mm (pour les deux versions)
Poids :	68 g

Gamage de fréquences porteuses :	680 - 954 MHz
Gain :	6 dB env.
angle de réception :	70°
Atténuation arrêté (180°) :	min. 13 dB
Atténuation latérale (90° ... 110°) :	25 dB env.
Dimensions :	152 mm ø x 65 mm
Poids :	180 g

Antenne directive passive SRA 2 B

Gamage de fréquences porteuses :	650 - 870 MHz
Gain :	6 dB env.
Ouverture :	70°
Amplification électronique :	17 dB env.
Dimensions :	230 x 240 x 26 mm
Poids :	250 g env.

Alimentation à distance ASU 4000

Gamage de fréquences porteuses :	650 - 870 MHz
Entrée HF :	1 embase BNC ou N, 50 Ohms
Sortie HF :	1 embase BNC ou N, 50 Ohms
Tension d'alimentation :	12 V c.c.
Dimensions :	78 x 50 x50 mm (pour les deux versions)
Poids :	167 g

AKG Acoustics GmbH déclare que le produit PS 4000 satisfait aux exigences essentielles et autres dispositions y relatives de la Directive 1999/5/CE.

Système à quatre canaux (antennes, connections HF)

Système à 12 canaux avec PSU 4000 (connections HF et d'alimentation)

Système à quatre canaux (connections HF et d'alimentation)
