MANUALE UTENTE PS 4000 AKG

Istruzioni per l'uso . p. 29

Prima diutilizzare l'apparecchio,leggere il manuale

1 Sicurezza ed ambiente 29
1.1 Sicurezza 29
1.2 Ambiente 30
2 Descrizione 30
2.1 Introduzione 30
2.2 In dotazione 30
2.3 Accessori opzionali 30
2.4 Descrizione 30
2.4.1 Pannello frontale. 31
2.4.2 Lato posteriore 31
2.5 Alimentatore centrale PSU 4000 (opzionale). 31
2.6 Antenne di ricezione (opzionale) 32
2.6.1 SRA 1 32
2.6.2 SRA 2 B 32
2.6.3 RA 4000 B 32
3 Messa in esercizio 32
3.1 Montaggio di uno splitter d'antenna in un rack 32
3.2 Montaggio di due splitter d'antenna in un rack, uno accanto all'altro 32
3.3 Come posizionare le antenne 32
3.3.1 Luogo di posizionamento.. 32
3.3.2 Montaggio su supporto da pavimento.. 33
3.3.3 Montaggio su parete/soffitto 33
3.4 Come collegare le antenne 33
3.4.1 Impianto mono-canale con ante nne passive SRA 1 33
3.4.2 Impianto mono-canale con ante nne attive 34
3.5 Impianti pluri-canale con splitter d'antenna PS 4000 34
3.6 Interruttore CLA. 35
4 Indicazioni per l'esercizio 36
4.1 Indicazioni generali 36
4.2 Impianti con alimentatori decentrali 36
4.2.1 Attivazione 36
4.2.2 Disattivazione 36
4.3 Impianti con alimentatore centrale opzionale PSU 4000 36
4.3.1 Attivazione 36
4.3.2 Disattivazione 36
5Pulizia 36
6 Errori e rimedi 36
7 Dati tecnici 37
Figg.8 a 13 59

1 Sicurezza ed ambiente

1. Non versate liquidi sull'apparecchio e non fate cadere oggetti nell'apparecchioattraverso le fessure di ventilazione.
2. L'apparecchio delve venir impiegato solo in vani asciutti.
3. L'apparecchio deve venir aperto, mantenuto e riparato solo da personale specializzato autorizzato. All'interno della scatola non vi sono componenti che possano essere mantenuti, riparati o sostituiti da non professionnels.
4. Prima di mettere in esercizio l'apparecchio controllate se la tensione d'esercizio indicata sull'alimentatore in dotazione corrisponde alla tensione di rete del luogo d'impiego.
5. Fate funzionare l'appareccchio esclusivamente con l'alimentatore in dotazione, con una tensione d'uscita di 12 V c.c. Altri tipi di corrente e di tensione possono danneggiare seriamente l'appareccchio!
6. Interrompete subito il funzionamento dell'impiano quando un corpo solido o liquidi entrano nell'apparecchio. Sfilate in quello caso subito l'alimentatore alla presa e fate controllare l'apparecchio dal nostro reparto service clienti.
7. Quando non usate l'apparecchio per più tempo, sfilate l'alimentatore alla presa. Tenete presente che quando l'alimentatore è inserito nella presa l'apparecchio –anche quando è spento -non è completamente staccato alla rete.
8. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento o amplificatori ecc., e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
9. Per evitare disturbi, posate tutte le linee, specialmente delle degli ingressi microfonici, separare dalle linee a corrente forte e linee di rete. In caso di posa in pozzi o canali per cavi fate attenzione a posare le linee di trasmissione in un canale separato.
   10.Pulite l'apparecchio solo con un panno umido, ma non bagnato. Dovete assolutamente sfilare prima l'alimentatore alla presa! Non usate in nessun caso detergenti acidi o abrasivi o detergenti contenti alcool o solventi perché potrebbero danneggiare la vernice e i componenti in materia sintetica.
10. Usate l'apparecchio solo per gli impieghi descritti nelle presenti istruzioni per l'uso. La AKG non assume nessuna responsabilità per danni causati da manipolazione non effettuata a regola d'arte o da uso non corretto.

1.1 Sicurezza

1.2 Ambiente

1. L'alimentatore assorbhe una piccola quantita di correnteanche quando I'apparecchio è spento.Per risparmiare energia sfilate quindi I'alimentatore alla presa se non lo usate per più tempo.
2. Se rottamate l'apparecchio, togliete le batterie risp. gli accumulatori, Separate scatola, elettronica e cavi e smaltite tutti i componenti conformamente alle norme di smaltimento vigenti per essi.

2 Descrizione

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto della AKG. Leggete attendamente le presenti istruzioni per l'uso prima di usare l'apparecchio e tenete sempre a mano le istruzioni per poterle consultare in qualsiaso momento. Vi auguriamo buon divertimento e successo!

2.2 In dotazione

Controllate per favore se la confezione contiene tutti i componenti indicati. Se manca qualcosa, rivolgetevi al vostro rivenditore AKG.

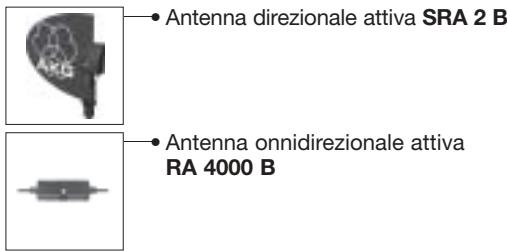

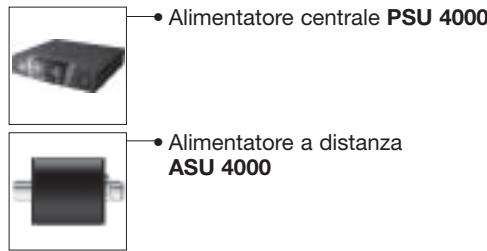

2.3 Accessori opzionali

2.4 Descrizione

Lo splitter d'antenna PS 4000 è un distributore d'antenna per configurare un sistema pluri-canale URF con fino a 4 ricevitori SR 4000 per agli splitter d'antenna (il numero effettivo di canali che potranno essere gestiti contemporaneamente dipende dal piano di frequenza del paese dove vengono impiegati).

Il PS 4000 è dotato di due prese d'ingresso d'antenna a cui potete collegare le antenné di ricezione passive SRA 1 o le antenné di ricezione attive SRA 2 B o RA 4000 B con booster incorpore (amplificatore d'antenna). Gli ingressi d'antenna forniscono una tensione di alimentazione di 12 V c.c. per al massimo tre componenti d'antenna attivi, p.e. un'antenna attiva e due amplificatori d'antenna AB 4000. Sul lato posteriori sono dispositi inoltre 2 × 4 prese d'uscita d'antenna per fino a 4 ricevitori Diversity SR 4000 nonché due prese d'uscita d'antenna addizzionali per trasmettere il segnale d'antenna a più splitter d'antenna addizzionali PS 4000.

Il PS 4000 è dotato di una scatola metallica robusta di un'unità d'altezza e di mezza larghezza 19" in modo da poter montare due splitter d'antenna in un livello di rack, uno'accanto all'alto.

Il PS 4000iene alimentato dall'alimentatore in dotazione. Per impianti con più di 4 canali raccomandiamo l'alimentatore centrale opzionale PSU 4000 per rispettovamente tre splitter d'antenna.

Sia gli amplificatori d'antenna che lo splitter d'antenna sono apparecchi a larga gamma, per l'intera gamma delle frequenze URF delsystema WMS 4000.

Sul pannello frontale dello splitter d'antenna sono disposti i seguenti elementi di lavoro e le seguenti significazioni:

ON/OFF: Tasto on/off. Per attivare l'apparecchio, premete quello tasto. Per disattivare l'apparecchio, premete di nuovo il tasto.

ANTENNA A, ANTENNA B: Il LED OK blu si accende quando alla presa d'ingresso d'antenna ANTENNA A IN/ANTENNA B IN è a disposizione la corretta tensione di alimentazione per i componenti attivi. Se la tensione di alimentazione di un ingresso d'antenna è cortocircuitata o viene a mancare (scendendo sotto 2 V), il rispetto video LED OK si spegne e il LED rosso ERROR si accende.

I due LED OK NON indicano lo stato d'esercizio del rispetto amplificatore d'antenna e non si spengono quindi quando sfilate il cavo d'antenna.

CLA: Sotto la copertura recante il logo dell'AKG è disposto un interrottore DIP a tre fasi, per adattare gli ingressi d'antenna (ANTENNA A IN, ANTENNA B IN) alle diverse lungheze dei cavi d'antenna.

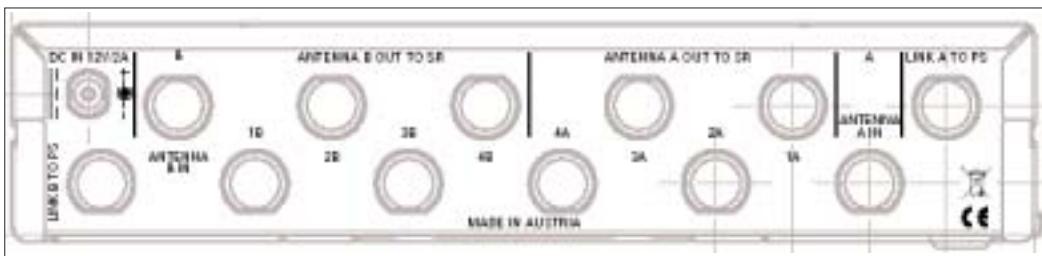

Fig. 2: Lato posteriore del PS 4000

Sul lato posteriore del PS 4000 sono a disposizione i seguenti ingressi e le seguenti uscite:

DC IN 12 V/2 A: Presa d'ingresso per l'alimentatore in dotazione oppure l'alimentatore centrale opzionale PSU 4000.

ANTENNA A IN, ANTENNA B IN: Prese d'ingresso BNC per le antenné di ricezione staccate SRA 1, SRA 2 B o RA 4000 B. Poiché il ricevitore SR 4000 funzioni con tecnia Diversity, avete bisogno di due antenné di ricezione (non in dotazione). Le prese d'ingresso d'antenna forniscono una tensione di alimentazione di 12V c.c. per le antenné attive.

ANTENNA A OUT TO SR: Alle quattro prese d'uscita BNC 1A fino a 4A è a disposizione il segnale d'antenna per la parte ricevente Å di fino a quattro ricevitori Diversity SR 4000. Tutte le uscite non utilizzate vengono automaticamente chiuse elettricamente.

ANTENNA B OUT TO SR: Alle quattro prese d'uscita BNC 1B fino a 4B è a disposizione il segnale d'antenna per la parte ricevente B di fino a quattro ricevitori Diversity SR 4000. Tutte le uscite non utilizzate vengono automaticamente chiuse elettricamente. Oltre al segnale d'antenna, le prese d'uscita 1A fino a 4A nonché 1B fino a 4B forniscono una tensione di alimentazione di 12 V c.c. per i ricevitori SR 4000 collegati.

La corrente alle prese d'uscita 1A fino a 4B è sufficiente per alimentare i ricevitori collegati solo se lo splitter d'antenna è collegato all'alimentatore centrale opzionale PSU 4000. Se gestite lo splitter d'antenna PS 4000 con l'alimentatore in dotazione, dovete gestire ancche tutti i ricevitori con un alimentatore separato (in dotazione). Se collegiate i ricevitori allo splitter d'antenna allaenza alimentatore, l'alimentatore dello splitter d'antenna pourrait essere torni danneggiato a causa del sovraccarico.

LINK A TO PS, LINK B TO PS: A QUESTe prese d'uscita BNC è a disposizione il segnale RF delle due
antenne A e B. Potete collegare le prese LINK alle prese d'ingresso d'antenna di un ulteriore splitter
d'antenna PS 4000 collegando casi in Cascata parecchi splitter d'antenna. Tenete per favore presente che per agli tre splitter d'antenna PS 4000 avete bisogno di un alimenta
tore centrale opzionale PSU 4000.

L'alimentatore centrale PSU 4000 fornisce una tensione secondaria di 12V c.c., 2 A, per tre splitter d'antenna PS 4000 ed i ricevitori ad essi collegati (al massimo 12). Per i dettagli, consultate le istruzioni per l'uso del PSU 4000.

2.4.1 Pannello frontale

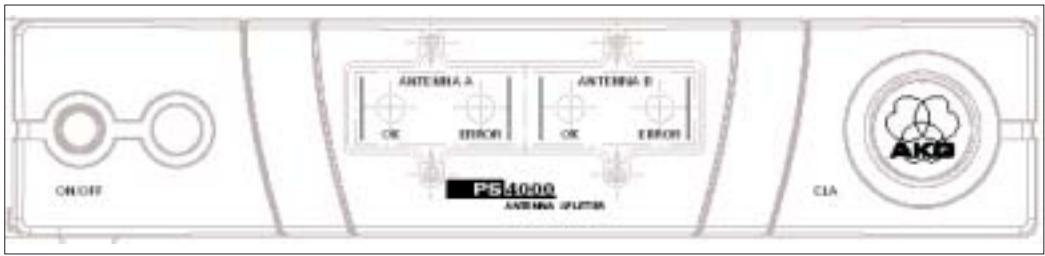

Fig. 1: Pannello frontale del PS 4000

Nota:

2.4.2 Lato posteriore

Important!

Vedi ancche diagrammi di cablaggio figg. 10 a 13.

2.5 Alimentatore centrale PSU 4000

(opzionale)

2.6 Antenne di ricezione (opzionali)	Per ilsystemad'antenna PS 4000 sono a disposizione un'antenna direzionale passiva, un'antenna direz- zionale attiva e un'antenna onnidirezionale attiva. Tuttle le antenne sono antenne a larga gamma, per l'in- tera gamma delle frequenze del systemawWS 4000. Le antenne attive vengono alimentate dallo splitter d'antenna PS 4000,attraverso i cavi d'antenna. In caso di impianti complessi, con lunghi cavi d'antenna, raccomandiamo di gestire le antenne attive con l'alimentatore centrale PSU 4000,attraverso rispettivamente un alimentatore a distanza ASU 4000.
2.6.1 SRA 1	La SRA1 è un'antenna UHF passiva staccata con direttività ipercardiode. La SRA1 funzione sera pro- blemianche se posizionata vicino a pavimenti o soffitti (≥15 cm). Per ulteriori dettagli consultate le istru- zioni per l'uso del PSU 4000.
2.6.2 SRA 2 B	La SRA 2 B è un'antenna direzionale attiva, con una scatola robusta, stagnallacqua, per l'impiego in edifici o all'aperto e si presta specialmente per il collocamento a distance più grande allazone d'azione. L'integrato amplificatore d'antenna ad alto rendimento permette di posizionare l'antenna ad una distan- za di forn a 100 m dal ricevitore. Con cavi d'antenna RG213 e due amplificatori d'antenna AB 4000 in serie potete posizionare la SRA 2 B persino ad una distance di forn a 200 m dal ricevitore. L'antenna è dotata di una presa d'uscita BNC, di un LED per il controllo della funzione e di un collega- mento integrato per supporto. Un indicatore laser opzionale facilitita l'orientamento esatto dell'antenna sulla zona d'azione.
2.6.3 RA 4000 B	La RA 4000 B è un'antenna onnidirezionale attiva con una scatola robusta, stagnallacqua, per l'impie- go in edifici o all'aperto e si presta specialmente per il collocamento nelle immeditate vicinanze della zona d'azione. L'integrato amplificatore d'antenna ad alto rendimento permette di posizionare l'antenna ad una distanza di forn a 100 m dal ricevitore. Con cavi RG213 e 2 amplificatori d'antenna AB 4000 in series pote- te posizionare la RA 4000 B persino ad una distance di forn a 200 m dal ricevitore. L'antenna è dotata di una presa d'uscita BNC, di un LED per il controllo della funzione e di un collega- mento integrato per supporto.

3 Messa in esercizio

3.2 Come montare uno splitter d'antenna in un rack Vedi fig. 8.	1. Svitate i quattro piedini in gomma (1) dal lato inferiore dello splitter d'antenna. 2. Svitate le due viti di fissaggio (2) da ognuna delle pareti laterali. 3. Con le viti (2), avvitate l'angolo di montaggio corto (3) su una parete laterale e l'angolo di montaggio lungo (4) sull'altra parete laterale, scegliendoli dal set di montaggio RMU 40/div. 4. Fissate il splitter d'antenna nel rack.
3.2 Come montare due splitter d'antenna in un rack Vedi fig. 9.	1. Svitate i quattro piedini in gomma (1) dal lato inferiore degli splitter d'antenna e togliete le viti (5) dai piedini in gomma (1). 2. Svitate le due viti di fissaggio (2) alla的前提下e destra del primo splitter d'antenna e alla的前提下e laterale sinistra del secondo splitter d'antenna. 3. Sfilate le copertura in plastica (3) da哪些pareti laterali dalle quali non avete svitato le viti di fissaggio (2). 4. Inserite un elemento di collegamento (4)attraverso rispettovamente una fessura libera nella的前提下e del primo splitter d'antenna in modo che il foro di fissaggio di ambedue gli elementi di collegamento (4) sa allineato al foro di filettatura nella parte inferiore del splitter d'antenna. 5. Fissate i due elementi di collegamento (4) con due delle viti (5) (dei piedini in gomma) sul primo Splitter d'antenna. 6. Collegiate i due splitter d'antenna inserendo gli elementi di collegamento (4) del primo splitter d'antennaattraverso le fessure libero nella的前提下e del secondo splitter d'antenna fin quando il foro di fissaggio dei due elementi di collegamento (4) sa allineato con il corrispondente foro di filettatura nella parte inferiore del secondo splitter d'antenna. 7. Fissate gli elementi di collegamento (4) con due delle viti (5) dei piedini in gomma (1) sul secondo Splitter d'antenna. 8. Avviata, con rispettovamente due delle viti (2) delle pareti laterali, rispettovamente un angolo di montaggio corto (6) sulla的前提下e esterna di agli splitter d'antenna. 9. Fissate gli splitter d'antenna nel rack.
Note:	Conservate le restanti viti (5) per poterle utilizzato più tardi.
3.3 Come posizionare le antenne	Le seguentiindicazioni relative al posizionamento delle antenne valgono per tutti gli impianti mono-cana-le nonché per impianti pluri-canale, indipendentemente dal numero dei canali.

3.3.1 Luogo di posizionamento

Le riflessioni del segnale del trasmettitore su parti metalliche, pareti e soffitti ecc. oppure le ombre prodotte dall'interposizione del corpo umano possono indebolire o spegnere il segnale diretto del trasmettitore. Posizione quando le antennne come segue:

1. Posizione le antennne sempre nelle vicinanze del luogo d'impiego (palco), facendo attenzione a manutenere una distanza minima tra trasmettitore e antennne di 5 m e una distanza minima tra le antennne di 20 cm.

2. Presupposto per una ricezione ottimale è il collegamento a vista tra trasmettitore e antenna.

3. Posizione le antenne ad una distance di più di 1,5 m da grande oggetti metallici, filo metallico (in particolare reticolato) e lamiere, pareti, impalcature, soffitti e simili.

4. Non posizionate le antennne in nicchie.
5. Posizione le antenne ad una distance minima di 1,5 m da apparente emittenti radiazioni RF, come light racks, tubi luminescenti, apparente digitali per effetti acustici e PC.
6. Se posizzionate due antennne una accanto all'altra (p.e. per riscezione diversity), fate attenzione che la distance tra le antennne sia di almeno 20~cm .

Se montate le antennes su supporti da pavimento, tenete presente le seguenti avvertenze:

1. Fissate l'antenna, per mezzo del collegamento per supporto SA 63 in dotazione, rispettivamente del collegamento integrato per supporto, all'asta di un supporto a giraffa.
2. Tirate l'asta completeness da un lato, in modo che l'antenna si trovi ad una distanza di almeno 70 cm dal supporto.
3. Allungate il supporto fin quando l'asta si trovava almeno 1,8 m,.).. supra il suolo.
4. Arrotolate il cavo d'antenna intorno all'asta. Il cavo non deve perdere giù perché in tal modo potrebbe pregiudicare la qualità di ricezione.

Se montate le nombre antenne su pareti o soffitti, rispectate le seguenti distanze minime:

1. Installate l'antenna ad una distance di almeno 10 cm davanti risp. ad una distance laterale di almeno 50 cm da pareti o altre superfici piane, oppure reti o intelaiature metalliche.

1. Fate attenuatione che l'antenna abbia una distanza minima di 15 cm dal pavimento, rispettivamente di 50 cm (se il cavo arrivava dall'alto: 15 cm) dal soffitto.

Per un impianto mono-canale non avete bisogno di uno splitter d'antenna. Potete collegare le antennes al ricevitore.

1. Rilevate la distanza tra il ricevitore SR 4000 e le due antennne SRA 1 da coprire con cavi.
2. Leggete nella tabella 1 a pagina 35, se dovete suddividere l'intera distance per coprirla con più cavi e avete bisogno di uno o due amplificatori d'antenna AB 4000. La tabella 1 vi indica la massima lunghezza del cavo ammissibile, a seconda del tipo del cavo.

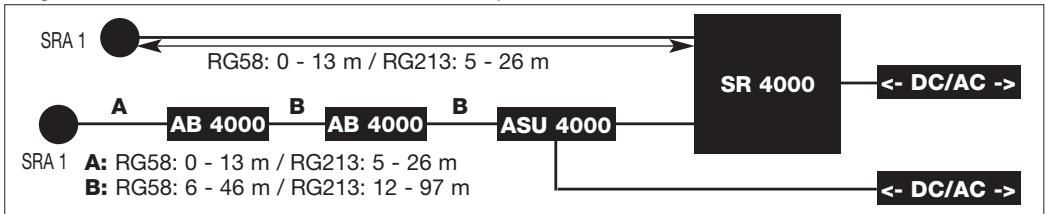

Fig. 6: Cablaggio di un impianto mono-canale con ante nne passive e cavi d'antenna di lunghezza diversa.

1. Inserite ingni antenna un cavod'antenna.
2. Collegate le due antennne, seguendo leindicazioni della tabella 1, alle prese d'ingresso d'antenna del ricevitore SR 4000.

3.3.2 Montaggio su supporto da pavimento

Fig. 3: Antenna montata su supporto da pavimento

3.3.3 Montaggio suparete/soffitto

Fig. 4: Distanza minima da superfici piane

Fig. 5: Distanza minima da pavimento e soffitto

3.4 Come collegare le antennene 3.4.1 Impianto mono-canale con antennae passive SRA 1

Vedi tabella 1 a pagina 35 e fig. 6.

Vedi fig. 6.

Se avete bisogno di uno o due amplificatori d'antenna AB 4000, dovete insere nella linea, tra ricevitore ed il primo amplificatore d'antenna, un alimentatore a distanza ASU 4000.

Important!

1. Controllate se la tensione di rete indicata sugli alimentatori dell'ASU 4000 e del ricevitore corrisponde alla tensione di rete del luogo d'impio. Gestire gli alimentatori con una tensione di alimentazione diversa cui poto causare danni all'apparecchio.
2. Collegate l'alimentatore a distanza e il ricevitoreagli alimentatori corrispondenti ed agli alimentatore ad una presa di rete idonea.

3.4.2 Impianti mono-canale con antennae attive

Vedi tabella 1 a pagina 35 e fig. 7.

1. Rilevate la distanza tra il ricevitore SR 4000 e le due antennae attive da coprire con cavi.
2. Leggete nella tabella 1 a pagina 35 se dovete coprre l'intera distanza con più cavi e se avete bisogno di uno o due amplificatori d'antenna AB 4000. La tabella 1 vi indica la massima lunghezza del cavo ammissibile, a seconda del tipo del cavo.

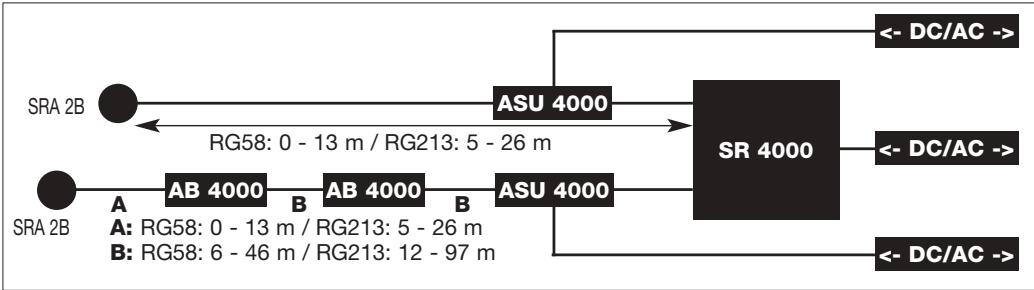

Fig. 7: Cablaggio di un impianto mono-canale con anteenne attive e cavi d'antenna di lunghezze diverse.

1. Inserite in agli antenna un cavo d'antenna.
2. Collegate le due antennne, seguendo le indicazioni della tabella 1, ad uno o due amplificatori d'antenna AB 4000, rispettivamente ad un alimentatore a distance ASU 4000 e alle prese d'ingresso d'antenna del ricevitore SR 4000.

Important!

1. Controllate se la tensione di rete indicata sugli alimentatori dei due ASU 4000 e del ricevitore corrisponde alla tensione di rete del luogo d'impiego. Gestire gli alimentatori con una tensione di rete diversa cui poto causare danni all'apparecchio.
2. Collegate i due alimentatori a distance nonché il ricevitoreagli alimentatori corrispondenti ed agli alimentatore ad una presa di rete idonea.

3.5 Impianti pluri-canale con splitter d'antenna PS 4000

Esempi di cablaggi per impianti pluri-canale sono illustrati nelle figure 10 a 13 a pagina 59.

Quando configurate un impianto pluri-canale, tenete presenti i seguenti punti:

1. Allo splitter d'antenna PS 4000 potete collegare fino a quattro ricevitori SR 4000.

Avvertenza!

Se gestite sa lo splitter d'antenna che i ricevitori con l'alimentatore rispettovamente in dotazione, dovete assolutamente collegare gli alimentatori dei ricevitori alla rete prima di collegare l'alimentatore dello splitter d'antenna alla rete.

Se collegate prima lo splitter d'antenna alla rete, il sovraccarico causato dai ricevitori potra danneggiare l'alimentatore dello splitter d'antenna.

1. Per impianti più grandi con fino a 50 canali potete collegare insieme un numero corrispondente di splitter d'antenna:

2. Collegate le prise LINK del primo splitter d'antenna sempre alle prise ANTENNA IN del prossimo splitter d'antenna e casi via.

3. Per alimentare impianti di quello genere raccomandiamo l'alimentatore centrale opzionale PSU 4000 per rispettovamente tre splitter d'antenna e quattro ricevitori.

4. Ogni ingresso d'antenna dello splitter d'antenna è in grado di alimentare,attraverso i cavi d'antenna, al massimo tre componenti attivi (p.e. RA 4000 B + 2 x AB 4000).

Nei casi qui di seguito indicate avete bisogno di un alimentatore a distance ASU 4000 per alimentare i componenti attivi (l'ASU 4000 più alimentare pure tre componenti attivi):

• La distanza da coprirne con cavi tra splitter d'antenna e componente attivo è casi lunga che la tension di alimentazione scende al di quello del valore minimo ammissibile.
• Tra PS 4000 e componente attivo è disporto un appearecchio (p.e. un Combiner d'antenna*) che interrompe la tensione di alimentazione c.c. nel carr o d'antenna.

Nota:

• Il Combiner d'antenna ZAPD 21 della ditta Mini Circuit fa passare la tensione di alimentazione, altri prodotti non garantisco甚么 passaggio.
• Avete collegato, per mezzo di un Combiner d'antenna, due linee d'antenna ad un ingresso d'antenna. Se gestite tre o più componenti attivi in una linea d'antenna, inserte un alimentatore a distanza ASU 4000 tra il Combiner d'antenna ed il primo di quosti componenti attivi. Se, nella somma delle due linee d'antenna, gestite più di tre componenti attivi, avete bisogno per ogni linea d'antenna di un alimentatore a distanza ASU 4000. L'alimentatore a distanza è necessario per evitare il sovraccarico dell'alimentatore dello splitter d'antenna.

Il livello del segnale RF di anni ingresso d'antenna dello (degli) splitter d'antenna dipende alla gamma delle frequenze, dal tipo d'antenna, dal tipo di cavo e alla lunghezza del cavo.

3.6 Interru tture CLA

Per garantire un ottimale livello di segnale RF all'ingresso d'antenna, dovete regolare l'interruttore CLA di anni amplificatore d'antenna nonché dello (degli) splitter d'antenna secondo leindicazioni riportate nella tabella 1.

1. Togliete la copertura dell'interruttore CLA.
2. Regolate i tre interruttori DIP a seconda della gamma di frequenze, del tipo d'antenna, del tipo di cavo e della lunghezza del cavo.
3. Rimontate la copertura.

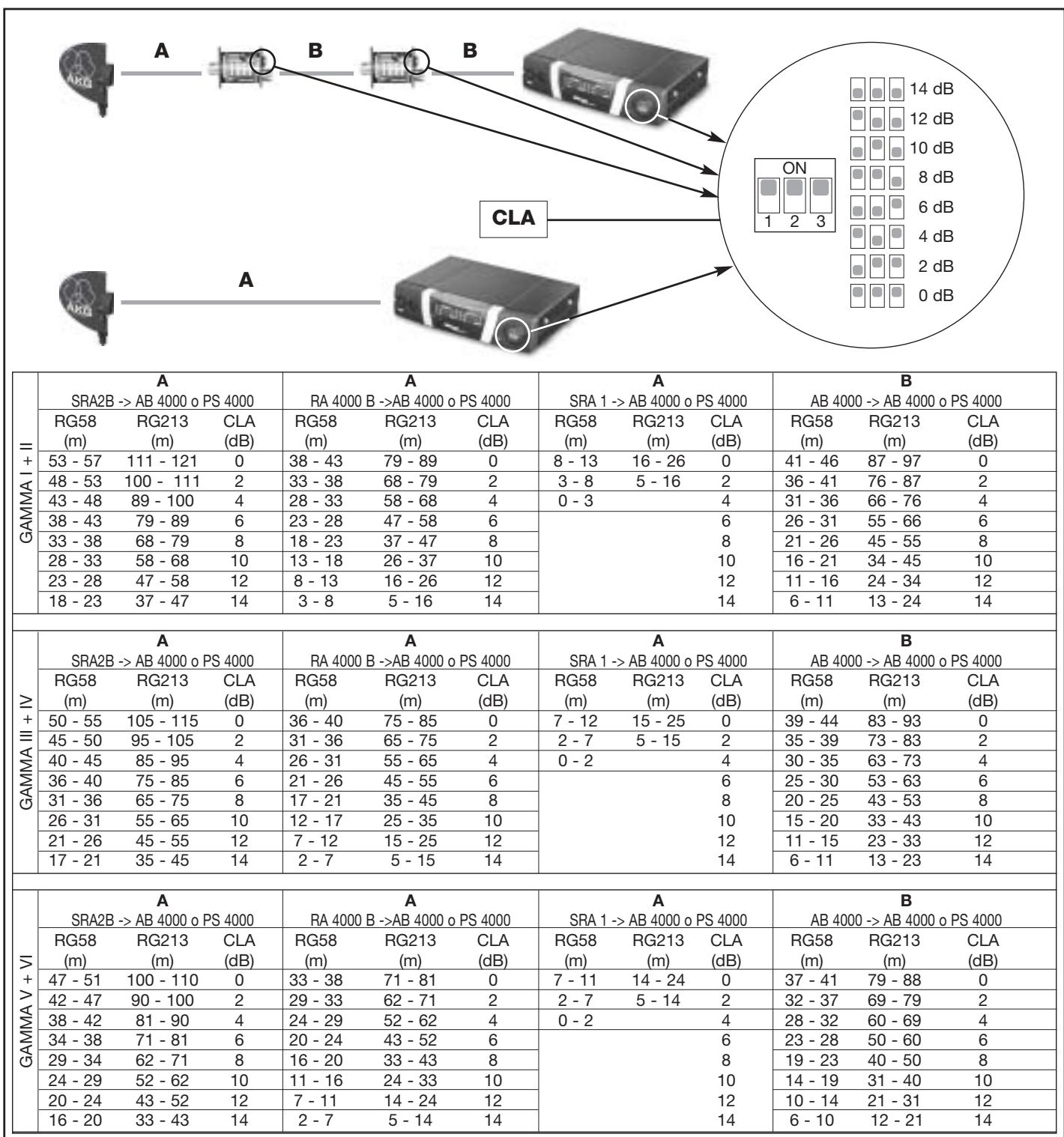

Tabella 1: Posizioni degli interrupttori DIP CLA a seconda della gamma di frequenze, del tipo d'antenna, del tipo di cavo e della lunghezza del cavo

4 Indicazioni per l'esercizio

4.1 Indicazioni generali	1. Tenete presente chegni canale di trasmissione (trasmettitore + ricevitore) delve essere regolato su una propria frequenza. 2. Non gestite mai più di un canale di trasmissione contemporaneamente sullo stessoippo e sulla stesse frequenza. Per ragioni fisiche, si verificherebbero forti rumori disturanti.
Importante!	Quando attivate e disattivate l'impiano, dovete assolutamente rispetto la successione dei passi significativi nei capitoli 4.2 e 4.3 per evitare danni all'alimentatore dello splitter d'antenna causati da sovraccarico.
4.2 Impianti con alimentatori decentrali 4.2.1 Attivazione	1. Attivate i trasmettitori. 2. Attivate tutti i ricevitori collegati allo splitter d'antenna. 3. Attivate lo splitter d'antenna premendo il tasto ON/OFF. I LED OK blu sullo splitter d'antenna nonché i LED di controllo verdi dei componenti attivi collegati si accendono.
4.2.2 Disattivazione	1. Disattivate tutti i ricevitori collegati allo splitter d'antenna. 2. Disattivate i trasmettitori. 3. Disattivate lo splitter d'antenna premendo il tasto ON/OFF. I LED OK blu sullo splitter d'antenna nonché i LED di controllo verdi dei componenti attivi collegati si spengono.
4.3 Impianti con alimentatore centrale opzionale PSU 4000 4.3.1 Attivazione	1. Attivate l'alimentatore centrale PSU 4000. 2. Attivate i ricevitori. 3. Attivate lo splitter d'antenna premendo il tasto ON/OFF. I LED OK blu sullo splitter d'antenna nonché i LED di controllo verdi dei componenti attivi collegati si accendono. 4. Attivate tutti i ricevitori collegati allo splitter d'antenna.
4.3.2 Disattivazione	1. Disattivate tutti i ricevitori collegati allo splitter d'antenna. 2. Disattivate i ricevitori. 3. Disattivate lo splitter d'antenna premendo il tasto ON/OFF. I LED OK blu sullo splitter d'antenna nonché i LED di controllo verdi dei componenti attivi collegati si spengono. 4. Disattivate l'alimentatore centrale PSU 4000.

5 Pulizia

Per pulire le superfici dello splitter d'antenna usate un panno morbido inumidito di acqua.

6 Errori erimedi

Errore	Possibile causa	Rimedio
Non c'è suono.	1. Gli alimentatori/PSU 4000 non sono collegati ad una presa di rete. 2. I cavi c.c. non sono collegati o sono difettosi. 3. Le antennne non sono collegate. 4. L'alimentatore (gli alimentatori)/PSU 4000 è (sono) difettoso(i).	1. Collegare gli alimentatori/PSU 4000 ad una presa di rete. 2. Collegare i cavi c.c. o sostituirli. 3. Collegare le antennne. 4. Rivolgetevi al vostro punto service AKG.
Nessuna riscizione o riscizione disturbata su singoli canali:	1. Il trasmettitore e/o il ricevitore non è (sono) inserto(i). 2. Le pile del trasmettitore sono esauste. 3. L'alimentatore di rete del ricevitore rispettamente il cavo di collegamento dal PSU 4000 al ricevitore: a) ha un cattivo contatto o b) è difettoso. 4. Trasmettitore e ricevitore del rispettivo canale non sono sintonizzati sulla stessa frequenza. 5. Il trasmettitore o il ricevitore è difettoso.	1. Inserire il trasmettitore e/o il ricevitore. 2. Sostituire le pile del trasmettitore. 3. a) Controllare la sede del connettore dell'a-limentatore di rete rispettivamente del cavo di collegamento o b) sostituire l'alimentatore di rete o il cavo di collegamento. 4. Sintonizzare il trasmettitore e il ricevitore sulla stessa frequenza. Leggete in merito le istruzioni per l'uso del trasmettitore e del ricevitore. 5. Rivolgetevi al vostro rivenditore AKG.
Errore	Possible causa	Rimedio
Il LED verde di un componente attivo d'antenna non si accende.	1. Il cavo d'antenna non è collegato o ha un contatto cattivo.2. Il cavo d'antenna è difettoso.3. Il componente attivo è difettoso.	1. Collegare il cavo d'antenna o verificare se il connettore è inserto bene.2. Sostituire il cavo d'antenna.3. Risolgetevi al mystro punto service AKG.
Uno dei LED ERROR dello splitter d'antenna si accende.	1. La tensione d'alimentazione per i compo-nenti d'antenna attivi è cortocircuitata.2. La tensione d'alimentazione dei compo-nenti attivi d'antenna è troppo Bassa, causà i cavi troppo lunghi.	1. Controllare tutti i cavi collegati e tutti i componenti attivi d'antenna. Sostituire cavi e/o componenti difettosi.2. Controllare, in base alla tabella 1, la lun-ghezza dei cavi collegati, usare cavi più corti o spezzare i cavi e insere l'ASU 4000 (vedianche i diagrammi di cablaggio).

7 Dati tecnici

Splitter d'antenna PS 4000

Tipo:	2 x 1 su 4 SR 4000 + 2 x 1 PS (collegabile in Cascata)
Gamma delle frequenze portanti:	650 - 870 MHz
Attenuazione:	+2, 0, -2, -4, -6 dB, regolabile
Ingressi RF:	2 prese BNC, 50 Ohm
Uscite RF:	10 prese BNC, 50 Ohm
Tensione d'alimentazione:	12 V c.c.
Dimensioni:	200 x 190 x 44 mm
Peso:	circa 970 g
Amplificatore d'antenna AB 4000
Gamma delle frequenze portanti:	650 - 870 MHz
Amplificazione:	circa 17 dB
Ingresso RF:	1 presa BNC, 50 Ohm
Uscita RF:	1 presa BNC, 50 Ohm
Tensione d'alimentazione:	8 V c.c., fornitaattraverso cavo d'antenna da PS 4000 o ASU 4000
Dimensioni:	110 x 35 mm
Peso:	circa 150 g

Antenna onnidirezionale Booster RA 4000 B

Gamma delle frequenze portanti:	650 - 870 MHz
Amplificazione:	17, 15, 13, 11, 9, 7 dB, regolabile
Ingresso RF:	1 presa BNC o N, 50 Ohm
Uscita RF:	1 presa BNC o N, 50 Ohm
Tensione d'alimentazione:	8 V c.c., fornitaattraverso cavo d'antenna da PS 4000 o ASU 4000
Dimensioni:	78 x 50 x50 mm (ambedue le versioni)
Peso:	68 g

Antenna direzionale passiva SRA 1

Gamma delle frequenze portanti:	680 - 954 MHz
Guadagno:	circa 6 dB
Angolo d'apertura :	70°
Attenuazione posteriore (180°):	min. 13 dB
Attenuazione laterale (90° ... 110°):	circa 25 dB
Dimensioni:	152 mm ø, 65 mm profondità
Peso:	180 g

Antenna direzionale passiva SRA 2 B

Gamma delle frequenze portanti:	650 - 870 MHz
Guadagno:	circa 6 dB
Angolo d'apertura:	70°
Amplificazione elettronica:	circa 17 dB
Dimensioni:	230 x 240 x 26 mm
Peso:	circa 250 g

Alimentatore a distance ASU 4000

Gamma delle frequenze portanti:	650 - 870 MHz
Ingresso RF:	1 presa BNC o N, 50 Ohm
Uscita RF:	1 presa BNC o N, 50 Ohm
Tensione d'alimentazione:	12 V c.c.
Dimensioni:	78 x 50 x50 mm (ambedue le versioni)
Peso:	167 g

Con la presente AKG Acoustics GmbH dichiara che il prodotto PS 4000 è conforme alle richieste essenziali e alle

altre disposizioni pertinenti della Direttiva 1999/5/CE.

Sistema con quattro canali (antenne, cablaggio RF)

Sistema con 12 canali e PSU 4000 (cablaggio RF e di alimentazione)

Sistema con quattro canali (cablaggio RF e di alimentazione)
