BEDIENUNGSANLEITUNG PS 4000 AKG

Bedienungsanleitung S. 2

Bitte vor Inbetriebnahme des Geräteslesen!

1 Sicherheit und Umwelt 2

1.1 Sicherheit 2
1.2 Umwelt. 3

2 Beschreibung 3

2.1 Einleitung 3
2.2 Lieferumfang 3
2.3 Empfohlenes Zubehor 3
2.4 Beschreibung 3
2.4.1 Frontplatte 4
2.4.2Rückseite 4
2.5 Zentrale Stromversorgung PSU 4000 (optional) 4
2.6 Empfangsantennen (optional) 5
2.6.1 SRA 1 5
2.6.2 SRA 2 B 5
2.6.3 RA 4000 B 5

3 Inbetriebnahme 5

3.1 Rackmontage eines Antennensplitters 5
3.2 Rackmontage zweier Antennensplitterbebeneinander 5
3.3 Antennen aufstellen 5
3.3.1 Aufstellungsort 5
3.3.2 Montage auf Bodenstativ 6
3.3.3 Wand/Deckemontage 6
3.4 Antennen anschlieben 6
3.4.1 Einkanalanlage mit passiven Antennen SRA 1 6
3.4.2 Einkanalanlage mit aktiven Antennen 7
3.5 Mehrkanalanlagen mit Antennensplitter PS 4000 7
3.6 CLA-Schalter 8

4 Betriebshinweise 9

4.1 Allgemeine Hinweise 9
4.2 Anlagen mit dezentraler Stromversorgung 9
4.2.1Einschalten 9
4.2.2 Ausschalten 9
4.3 Anlagen mit optionalerzentraler Stromversorgung PSU 4000 9
4.3.1Einschalten 9
4.3.2 Ausschalten 9

5 Reinigung 9
6Fehlerbehebung. 9
7 Technische Daten 10

Fig. 8 bis 13. 59

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Luftungsschlitze in das Gerät fallen.
2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.
3. Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgelaucht werden können.
4. Prufen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Netzgerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigen!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Netzkabel des Netzgeräts aus der Steckdose und halten Sie das Gerät von unseren Kundendienst überprüfen.
7. Ziehen Sie das Netzkabel des Netzgeräts bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Netzgerät das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sãmtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanänen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubRINGen.
10. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel des Netzgeräts vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigten können.

11. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäß Handhabung oder missbrächlicher Verwendung kann AKG keine Haftung übernehmen.

12. Das Netzgerät nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen,ziehen Sie thereof das Netzkabel des Netzgeräts von der Netzsteckdose ab, wenn Sie das Gerät langere Zeit nicht benützen.

13. Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.

1.2 Umwelt

2 Beschreibung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!

2.1 Einleitung

2.2 Lieferumfang

Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas fehl,t wenden Sie sichitte an ihren AKG-Handling.

2.3 Optionales Zubehör

2.4 Beschreibung

Der Antennensplitter PS 4000 ist ein Antennenverteiler zum Aufbau eines UHF-Mehrkanalsystems mit bis zu vier Empfängern SR 4000 je Antennensplitter (die tatsächliche Anzahl gleichzeitig betriebbarer Kanäle hangt vom Frenzplan des Einsatzlandes ab).

Der PS 4000 besitz zwei Antennen-Eingangsbuchsen, an die Sie passive Empfangsantennen SRA 1 oder aktive Empfangsantennen SRA 2 B oder RA 4000 B mit eingebautem Booster (Antennenveränder) anschreiben können. Die Antenneneingänge stellen eine Versorgungsspannung von 12 V DC für maximal drei aktive Antennenkomponenten, z.B. eine aktive Antenne und zwei Antennenveränder AB 4000, bereit. An der Rückseite stehen weiteres 2 × 4 Antennen-Ausgangsbuchsen für bis zu 4 Diversity-Empfänger SR 4000 sowie zwei zusätzliche Antennen-Ausgangsbuchsen zum Weiterleiten des Antennensignals an mehrere zusätzliche Antennensplitter PS 4000 zur Verfügung.

Der PS 4000 besitzt ein 1 HE hohes, robustes Metallgehäuse in halber 19"-Breite, so dass Sie zwei Antennensplitterbebeneinander in einer Rackebene montieren konnen.

Die Stromversorgung des PS 4000 erfolgt über das mitgelieferte Netzgerät. Für Anlagen mit mehr als 4 Kanälen empfehlen wir die optionale zentrale Stromversorgung PSU 4000 für je drei Antennensplitter. Sowohl die Antennenveränder als auch der Antennensplitter sind Breitbartgeräte für den gesamtten UHF-Frequenzbereich des Systems WMS 4000.

2.4.1 Frontplatte

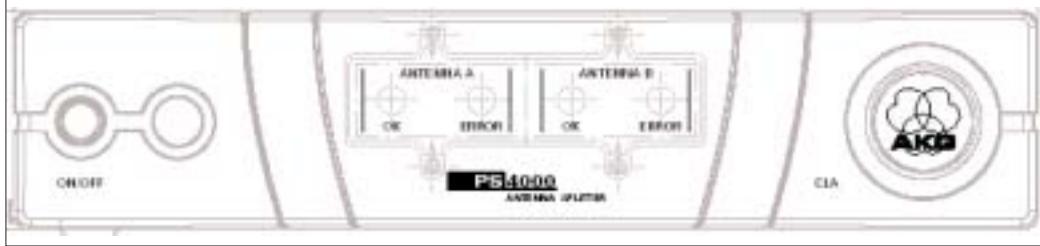

Fig. 1: Frontplatte des PS 4000

An der Frontplatte des Antennensplitters befinden sich folgende Bedienelemente und Anzeigen:

ON/OFF: Ein/Aus-Taste. Zum Einsatz den Geräts drücken Sie die Taste. Zum Ausschalten drücken Sie die Taste erneut.

ANTENNA A, ANTENNA B: Die blaue OK-LED leuchtet, wenn an der Antennen-Eingangsbuchse ANTENNA A IN/ANTENNA B IN die korrekte Vesorgungsspannung für aktive Komponenten bereitsteht. Wenn die Versorgungsspannung an einem Antenneneingang kurzgeschlossen wird oder ausfällt (unter 2 V absinkt), erlischt die jeweilige OK-LED und leuchtet die rote ERROR-LED auf.

Anmerkung:

Die beiden OK-LEDs zeigen NICHT den Betriebszustand des jeweiligen Antennenverstärkers an und erlösenCAMer nicht, wenn Sie ein Antennenkabel abziehen.

Siehe Tabelle 1 auf Seite 8.

CLA: Unter der Abdeckung mit dem AKG-Logo befindet sich ein dreistufiger DIP-Schalter zur Anpassung der Antenneneingänge (ANTENNA A IN, ANTENNA B IN) an verschiedene Antennen-Kabellängen.

2.4.2 Rückseite

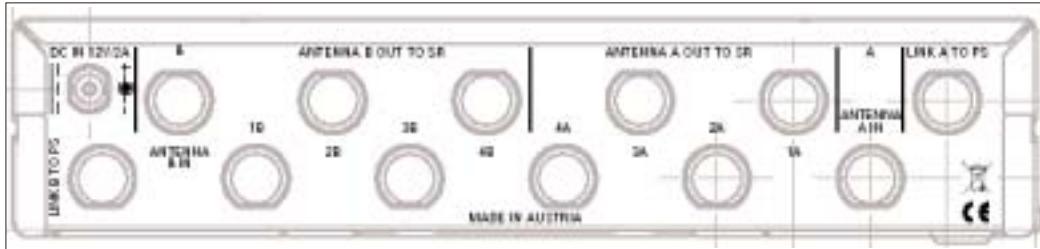

Fig. 2: Rückseite des PS 4000

An der Rückseite des PS 4000 stehen folgende Ein- und Ausgänge zur Verfügung:

DC IN 12 V/2 A: Eingangbuchse für das mitgelieferte Netzgerät oder die optionale zentrale Strom-versorgung PSU 4000.

ANTENNA A IN, ANTENNA B IN: BNC-Eingangsbuchsen für die abgesetzten Empfangsantennen SRA 1, SRA 2 B oder RA 4000 B. Da der Empfänger SR 4000 in Diversity-Technik arbeitet, benötigen Sie zwei Empfangsantennen (nicht mitgeliefert). Die Antennen-Eingangsbuchsen stellen eine Versorgungs-spannung von 12 V DC für aktive Antennen bereit.

ANTENNA A OUT TO SR: An den vier BNC-Ausgangsbuchsen 1A bis 4A steht das Antennensignal für den Empfangsteil A von bis zu vier Diversity-Empfängern SR 4000 zur Verfügung. Alle unbenutzten Ausgänge werden automatisch elektrisch abgeschlossen.

ANTENNA B OUT TO SR: An den vier BNC-Ausgangsbuchsen 1B bis 4B steht das Antennensignal fur den Empfangsteil B von bis zu vier Diversity-Empfängern SR 4000 zur Verfügung. Alle unbenutzten Ausgänge werden automatisch elektrisch abgeschlossen. Neben dem Antennensignal liefern die Ausgangsbuchsen 1A bis 4A sowie 1B bis 4B eine Versorgungsspannung von 12 V DC für die angeschlossenen Empfänger SR 4000.

Wichtig!

Der Strom an den Ausgangsbuchsen 1A bis 4B reicht nur dann zur Versorgung der angeschlossenen Empfänger aus, wenn Sie den Antennensplitter an die optionale zentrale Stromversorgung PSU 4000 angeschlossen haben. Wenn Sie den Antennensplitter PS 4000 mit dem mitgelieferten Netzgerät betreiben, müssen Sie auch alle Empfänger mit einem separaten Netzgerät (mitgeliefert) betreiben. Wenn Sie die Empfänger ohne Netzgerät an den Antennensplitter anschlieben, kann das Netzgerät des Antennensplitters durch Überlastung beschädigt werden.

Siehe auch Verkabelungsdiagramme Fig. 10 bis 13.

LINK A TO PS, LINK B TO PS: An diesen BNC- Ausgangsbuchsen steht das HF-Signal der beiden Antennen A und B zur Verfügung. Sie konnen die LINK-Buchsen mit den Antenneneingangsbuchsen eines weiteren Antennensplitters PS 4000 verbinden und auf diese Weise mehrere Antennensplitter kaskadieren. Beachten Sieitte, dass Sie fur je drei Antennensplitter PS 4000 eine optionale zentrale Stromversorgung PSU 4000 benötigen.

2.5 Zentrale Stromversorgung

Die zentrale Stromversorgung PSU 4000 liefert eine Sekundärspannung von 12 V DC, 2 A für drei Antennensplitter PS 4000 und die daran angeschlossenen Empfänger (max. 12). Nähres entnehmen Sieitte der Bedienungsanleitung der PSU 4000.

(optional)

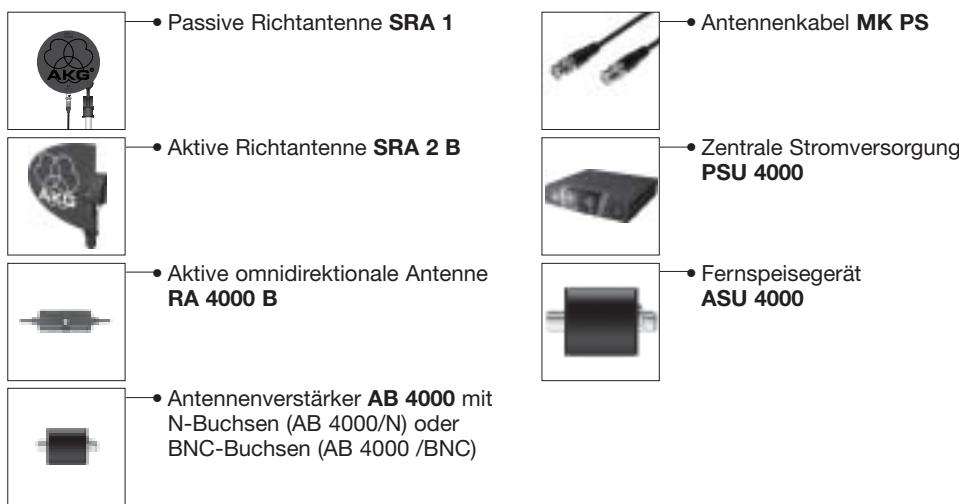

Fur das Antennensystem PS 4000 stehen ein passive Richtantenne, eine aktive Richtantenne und eine aktive omnidirekationale Antenne zur Verfugung. Alle Antennen sind Breitbandantennen fur den gesamten Frequenzbereich des Systems WMS 4000. Die aktiven Antennen werden vom Antennensplitter PS 4000 über die Antennenkabel mit Strom versorgt. Bei komplexen Anlagen mit langen Antennenkabeln empfehlen wir, die aktiven Antennen mit einer zentralen Stromversorgung PSU 4000 uber je ein Fernspeiserat ASU 4000 zu betreiben.

2.6 Empfangsantennen (optional)

Die SRA 1 ist eine abgesetzte passive UHF-Antenne mit hypernierenförmiger Richtcharakteristik. Die SRA1 arbeitet auch nahe an Boden oder Decke (≥ 15~cm) einwandfrei. Nähres entnehmer Sieitte der Bedienungsanleitung der SRA 1.

2.6.1 SRA 1

Die SRA 2 B ist eine aktive Richtantenne mit robustem, Wasserfestem Gehäuse für den Einsatz in Gebäuden oder im Freien und eignet sich speziell zur Aufstellung in früherer Entfernung zum Aktionsbereich. Ein integrieter Hochleistungs-Antennenverträger ermittelte es, die Antenne bis zu 100m vom Empfänger entmernt aufzustellen. Mit RG213-Antennenkabeln und 2 Antennenverträkern AB 4000 in Serie können Sie die SRA 2 B sagar bis zu 200m vom Empfänger entmernt positionieren. Die Antenne ist mit einer BNC-Ausgangsbuchse, einer Funktionskontroll-LED und einem integrierten Stativanschluss ausgestattet. Ein optionaler Laserzeiger erleichtert die exakte Ausrichtung der Antenne auf den Aktionsbereich.

2.6.2 SRA 2 B

Die RA 4000 B ist eine aktive omnidirektionale Antenne mit robustem, Wasserfestem Gehäuse für den Einsatz in Gebäuden oder im Freien und eignet sich speziell zur Aufstellung in der unmittelbaren Höhe des Aktionsbereichs. Ein integrierter Hochleistungs-Antennenveränderer ermöglich es, die Antenne bis zu 100 m vom Empfänger entfern aufzustellen. Mit RG213-Antennenkabeln und 2 Antennenveränderkern AB 4000 in Serie können Sie die SRA 2 B)sagar bis zu 200 m vom Empfänger entfern positionieren. Die Antenne ist mit einer BNC-Ausgangsbuchse, einer Funktionkontroll-LED und einem integrierten Stativanschluss ausgestellt.

2.6.3 RA 4000 B

3 Inbetriebnahme

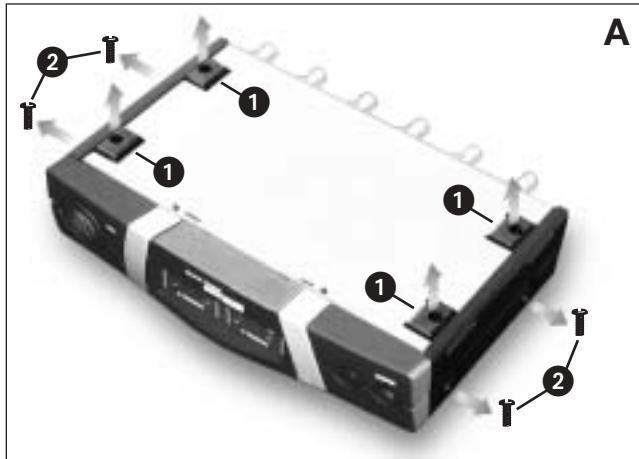

1. Schrauben Sie die vier Gummifübe (1) von der Unterseite des Antennensplitters ab.
2. Schrauben Sie die beiden Befestigungsschrauben (2) von jeder der beiden Seitenwände ab.

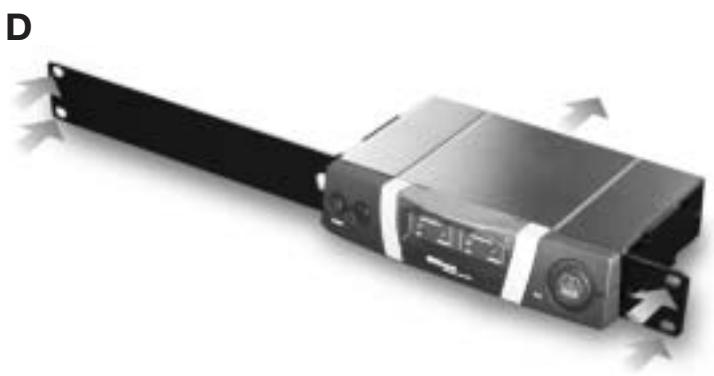

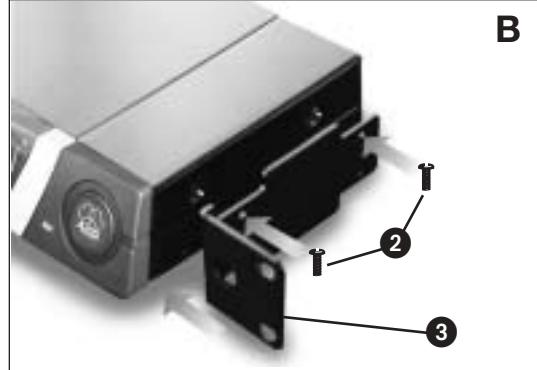

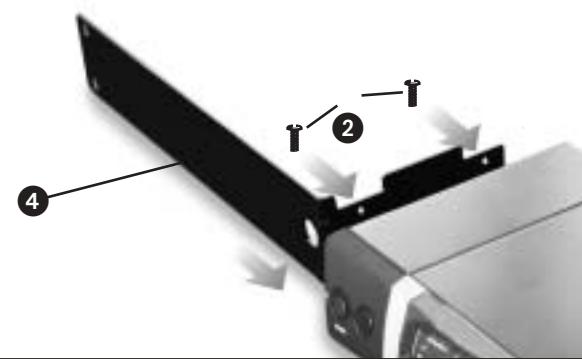

3. Befestigen Sie mit den Schrauben (2) den kurzen Montagewinkel (3) an der einen Seitenwand und den langen Montagewinkel (4) aus dem mitgelieferten Montageset an der anderen Seitenwand.

4. Befestigen Sie den Antennensplitter im Rack.

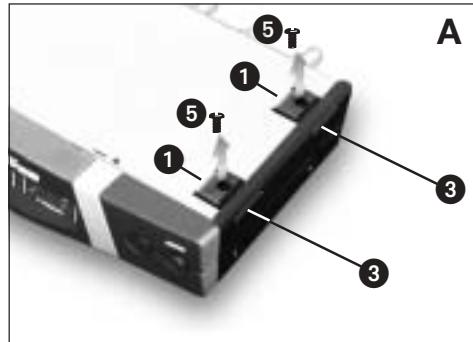

5. Schrauben Sie die vier Gummifübe (1) von der Unterseite beider Antennensplitter ab und nehmen Sie die Schrauben (5) aus den Gummifüben (1) hersus.

6. Schrauben Sie die beiden Befestigungsschrauben (2) von der rechten Seitenwand des einen Antennensplitters und von der linken Seitenwand des anderen Antennensplitters ab.
7. Ziehen Sie die Plastikabdeckungen (3) von jenen Seitenwänden ab, von denen Sie die Befestigungsschrauben (2) nicht abgeschraubt haben.

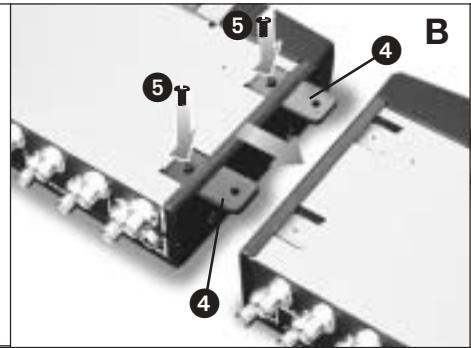

8. Schieben Sie einen Verbindungsteil (4) durch je einen freien Schlitz in der Seitenwand des ersten Antennensplitters, so dass das Befestigungsloch im Verbindungsteil mit dem Gewindeloch in der Unterseite des Antennensplitters fluchtet.
9. Fixieren Sie die beiden Verbindungsteile (4) mit zwei der Schrauben (5) (aus den Gummifüben) am ersten Antennensplitter.
10. Verbinden Sie die beiden Antennensplitter, indem Sie die Verbindungsteile (4) am ersten Antennensplitter durch die freienden Schlitze in der Seitenwand des zweiten Antennensplitters schiben, bis das Befestigungsloch in beiden Verbindungsteilen (4) mit dem entsprechenden Gewindeloch in der Unterseite des zweiten Antennensplitters fluchtet.

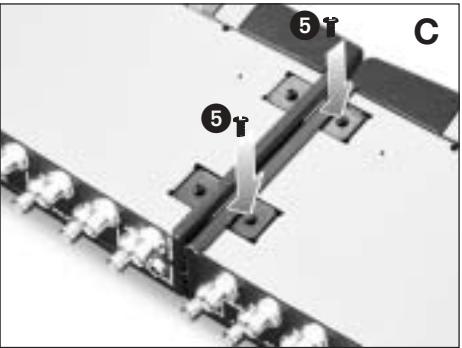

11. Fixieren Sie die Verbindungsteile (4) mit zwei der Schrauben (5) aus den Gummifüben (1) am zweiten Antennensplitter.

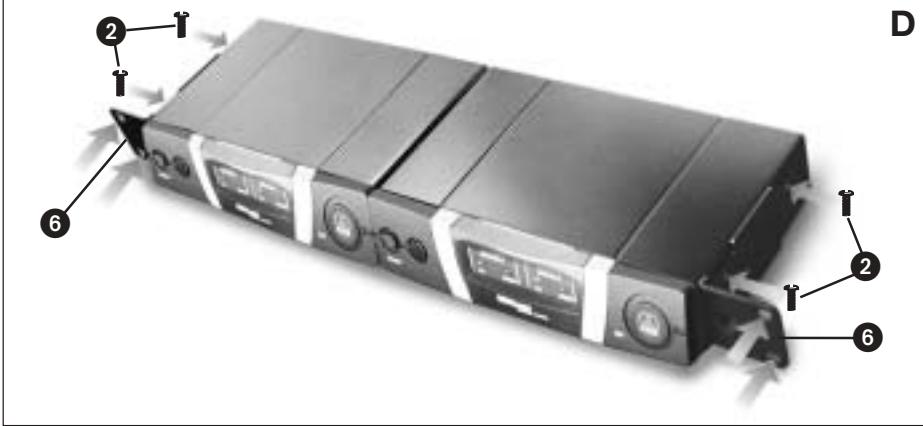

12. Schrauben Sie mit je zwei der Schrauben (2) aus den Seitenwänden je einen kurzen Montagewinkel (6) an die ässere Seitenwand jedem Antennensplitters.
13. Befestigen Sie die Antennensplitter im Rack.

Bewahren Sie die restlichen Schrauben (5) für spätere Verwendung gut auf.

3.1 Rackmontage eines Antennensplitters

Siehe Fig. 8.

3.2 Rackmontage zweier Antennensplitternbeneinander

Siehe Fig. 9.

Hinweis:

3.3 Antennen aufstellen

3.3.1 Aufstellungssort

Die folgenden Hinweise zur Antennenaufstellung gelten für alle Einkanalanlagen sowie Mehrkananallagen unabhängig von der Anzahl der Kanäle.

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körpern konnen das direkte Sendersignal schwächen bzw. auslösen. Positionieren Sie die Antennen dazu wie folgt:

1. Positionieren Sie die Antennen immer in der Höhe des Aktionsbereichs (Bühne), achten Sie jedoch auf einen Mindestabstand zwischen Sender und Antennen von 5 m und einen Mindestabstand zwischen den beiden Antennen von 20 cm.

2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Antonne.

3. Positionieren Sie die Antennen in einem Abstand von mehr als 1,5 m von groBen metallen Gegenständen, Draht (besonders Maschendraht!) oder Metallblechen, Wänden, Bühnengerüsten, Decken, u.ä.

4. Stellen Sie die Antennen nicht in Wandnischen.
5. Positionieren Sie die Antennen mindestens 1,5m von HF abstrahlenden Geräten wie Licht-Racks, Leuchtstoffrähren, digitalen Effektgeräten und PCs halten.
6. Wenn Sie zwei AntennenNBeneinander aufstellen (z.B. fur Diversity-Empfang), achten Sie darauf, dass diese mindestens 20 cm voneinander entfernt sind.

3.3.2 Montage auf Bodenstativ

Fig. 3: Antenna auf Bodenstativ montiert

Wenn Sie die Antennen auf Bodenstativen montieren, beachten Sieitte folgende Hinweise:

1. Befestigen Sie die Antenne mit dem mitgelieferten Stativanschluss SA 63 bzw. mit dem integrierten Stativanschluss am Ausleger eines Galgenstativs.
2. Ziehen Sie den Ausleger ganz auf eine Seite, damit die Antenna mindestens 70 cm vom Stativ entfernt ist.
3. Ziehen sie das Stativ soweit aus, dass sich der Ausleger mindestens 1,8 m über dem Boden befindet.
4. Wickeln Sie das Antennenkabel um den Ausleger. Das Kabelarf nicht herunterhängen, da es sonst die Empfangsqualität beeinträchtigen kann.

3.3.3 Wand-/Deckemontage

Wenn Sie Ihr Antennen an der Wand oder Decke montieren, achten Sie auf folgende Mindestabstände:

Fig. 4: Mindestabstand von ebenen Flächen

1. Montieren Sie die Antennae mindestens 10 cm vor bzw. in einem seitlichen Abstand von mindestens 50 cm von Wänden oder anderen ebenen Flächen bzw. Metallgittern oder Metallgerüsten.

Fig. 5: Mindestabstand von Boden und Decke

1. Achten Sie darauf, dass die Antenne mindestens 15 cm vom Boden bzw. 50 cm (bei Kabelzuführung von oben: 15 cm) von der Decke entfernt ist.

3.4 Antennen anschließen 3.4.1 Einkanalanlage mit passiven Antennen SRA 1

Siehe Tabelle 1 auf Seite 8 und Fig. 6.

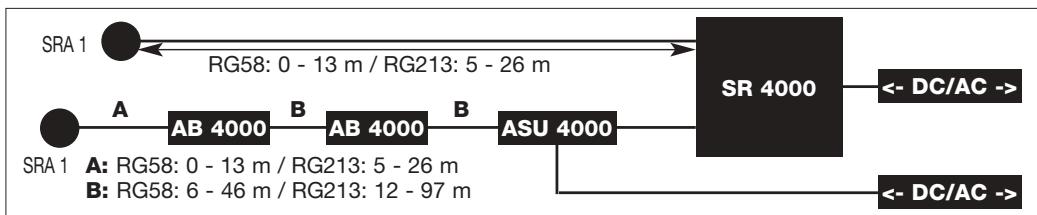

Fig. 6: Verkabelung einer Einkanalanlage mit passiven Antennen und entsprechlich langen Antennenleitungen.

Für eine Einkanalanlage benötigen Sie keinen Antennensplitter. Sie können die Antennen mit dem Empfänger verbinden.

1. Stellen Sie die Länge der Kabelstrecken zwischen dem Empfänger SR 4000 und den beiden Antennen SRA 1 fest.
2. Entnahmen Sie der Tabelle 1 auf Seite 8, ob Sie die gesamte Kabelstrecke in mehrere Kabel unterheiten müssen und einen oder zwei Antennenveränderer AB 4000 benötigen. Tabelle 1 gibt die maximale zulässige Kabellänge je nach Kabeltyp an.

1. Stecken Sie an jeder Antenne ein Antennenkabel an.
2. Verbinden Sie die beiden Antennen gemäß Tabelle 1 mit den Antennen-Eingangsbuchsen des Empfängers SR 4000.

Wenn Sie einen oder zwei Antennenveränder AB 4000 benötigen, müssen Sie zwischen dem Empfänger und dem ersten Antennenveränder ein Fernspeiserat ASU 4000 in die Leitung eingefugen.

1. Kontrollieren Sie, ob die an den Netzgeräten des ASU 4000 und des Empfängers angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb der Netzgeräte an einer anderen Netzspannung kann zu Schäden am Gerät führen.

2. Verbinden Sie das Fernspeisergerät sowie den Empfänger mit den zugehörigen Netzgeräten und jeder Netzgerät mit einer geeigneten Netzsteckdose.

3. Stellen Sie die Länge der Kabelstrecken zwischen dem Empfänger SR 4000 und den beiden aktiven Antennen fest.

4. Entnehmen Sie der Tabelle 1 auf Seite 8, ob Sie die gesamte Kabelstrecke in mehrere Kabel unterheiten müssen und einen oder zwei Antennenveränderer AB 4000 benötigen. Tabelle 1 gibt die maximale zulässige Kabellänge je nach Kabeltyp an.

1. Stecken Sie an jeder Antenne ein Antennenkabel an.
2. Verbinden Sie beiden Antennen gemäß Tabelle 1 mit einem oder zwei Antennenverständern AB 4000, je einem Fernspeiserat ASU 4000 und mit den Antennen-Eingangsbuchsen des Empfängers SR 4000.
3. Kontrollieren Sie, ob die an den Netzgeräten der beiden ASU 4000 und des Empfängers angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb der Netzgeräte an einer anderen Netzspannung kann zu Schäden am Gerät führen.
4. Verbinden Sie die beiden Fernspeisegeräte sowie den Empfänger mit den zugehörigen Netzgeräten und jeder Netzgerät mit einer geeigneten Netzsteckdose.

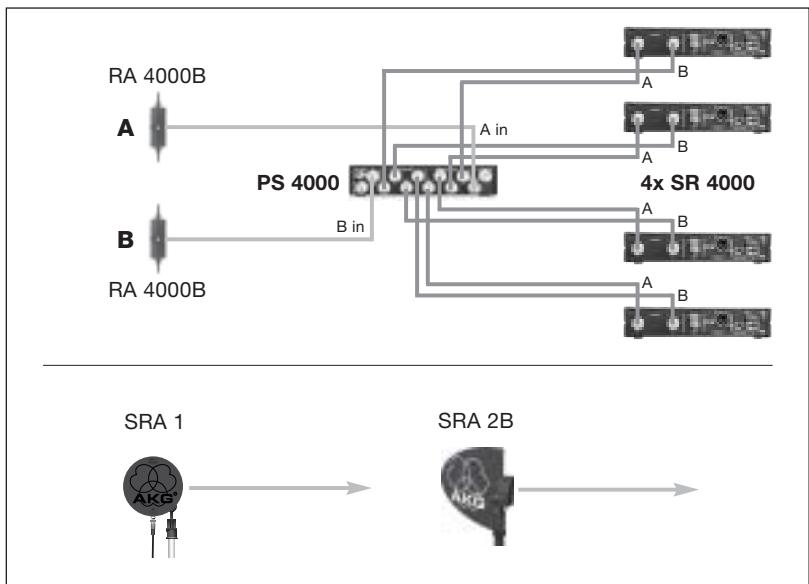

Verkabelungsbeispiele für Mehrkanalanlagen finden Sie in Fig. 10 bis 13.

Beachten Sie beim Aufbau einer Mehrkanalananlage folgende Punkte:

1. An den Antennensplitter PS 4000 konnen Sie bis zu vier Empfänger SR 4000 anschließen.

Wenn Sie sowohl den Antennensplitter als auch die Empfänger mit dem jeweils mitgelieferten Netzgerät betreiben, verbinden Sie unbedingt zuerst die Netzgeräte der Empfänger mit dem Netz, bevor Sie das Netzgerät des Antennensplitters mit dem Netz verbinden.

Wenn Sie zuerst den Antennensplitter an das Netz anschließen, kann das Netzgerät des Antennensplitters infolge der Belastung durch die Empfänger beschädigt werden.

1. Für größere Anlagen mit bis zu 50 Kanälen konnen Sie eine entsprechende Anzahl von Antennensplittern zusammen.

2. Verbinden Sie die LINK-Buchsen des ersten Antennensplitters jeweils mit den ANTENNA IN-Buchsen des{nachsten Antennensplitters und so weiter.

3. Zur Stromversorgung derartiger Anlagen empfehlen wir die optionale zentrale Stromversorgung PSU 4000 für je drei Antennensplitter und vier Empfänger.

4. Jeder Antenneneingang des Antennensplitters ist in der Lage, maximal drei aktive Komponenten (z.B. RA 4000 B + 2 x AB 4000) über die Antennenkabel mit Strom zu versorgen.

In folgenden Fällen benötigen Sie ein Fernspeisegerät ASU 4000 zur Speisung aktiver Komponenten (das ASU 4000 kann ebenfalls drei aktive Komponenten speisen):

Die Kabelstrecke zwischen Antennensplitter und aktiver Komponente ist so lang, dass die Versorgungsspannung unter den zulässigen Mindestwert absinkt.
- Zwischen PS 4000 und aktiver Komponente befindet sich ein Gerät (z.B. ein Antennen-Combiner*), das die DC-Versorgungsspannung im Antennenkabel unterbricht.

• Der Antennen-Combiner ZAPD 21 der Firma Mini Circuit latent die Versorgungsspannung durch, bei anderen Fabrikaten ist dies nicht gewährleistet.

• Sie haben mittels eines Antennen-Combiners zwei Antennenleitungen an einen Antenneneingang angeschlossen. Wenn Sie in einer Antennenleitung drei oder mehr aktive Komponenten betreiben, schalten Sie zwischen den Antennen-Combiner und die ersten dieser aktiven Komponenten ein Fernspeiserat ASU 4000. Wenn Sie in beiden Antennenleitungen zusammen mehr als drei aktive Komponenten betreiben, benötigen Sie für jeder Antennenleitung ein Fernspeiserat ASU 4000. Das Fernspeiserat ist erforderlich, um eine Überlastung der Stromversorgung des Antennensplitters zu verhindern.

Siehe Fig. 6.

Wichtig!

3.4.2 Einkanalanlage mit aktiven Antennen

Siehe Tabelle 1 auf Seite 8 und Fig. 7.

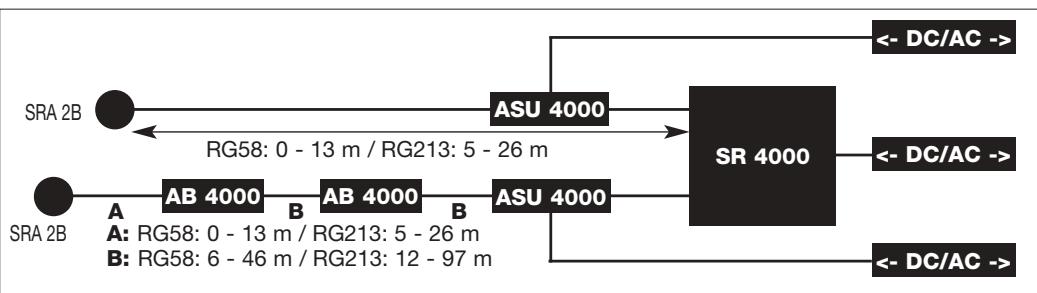

Fig. 7: Verkabelung einer Einkanalanlage mit aktiven Antennen und entsprechlich langen Antennenleitungen.

Wichtig!

3.5 Mehrkanalanlagen mit Antennensplitter PS 4000

Warning!

Hinweis:

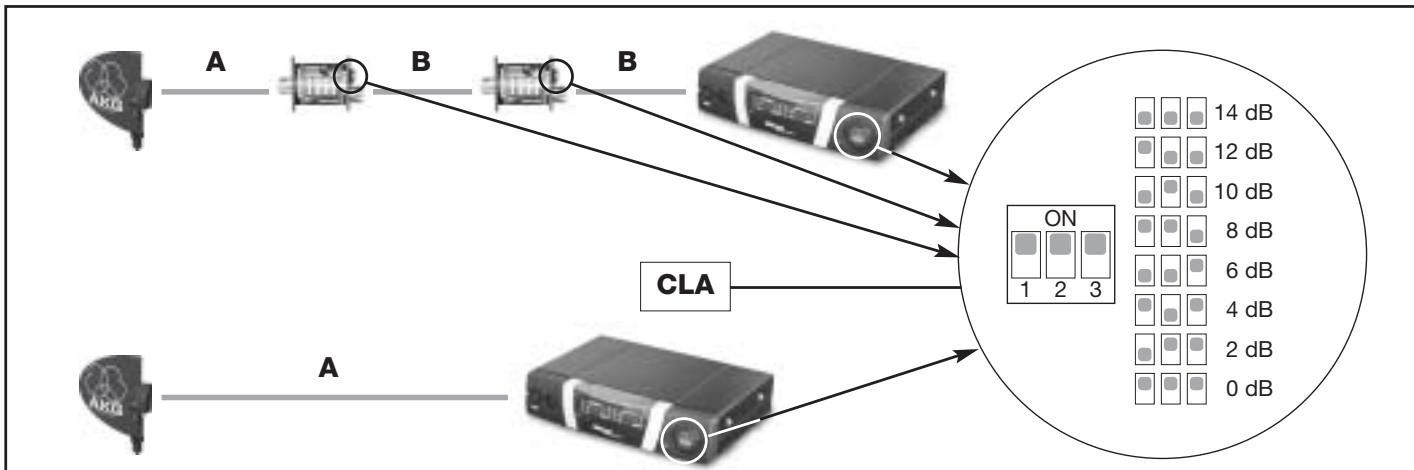

3.6 CLA-Schalter

Der HF-Signalpegel an jedem Antenneneingang des (der) Antennensplitter hangt vom Frequenzband, Antennentyp, Kabeltyp und von der Kabellänge ab. Um den optimalen HF-Signalpegel am Antenneneingang sicherzustellen, müssen Sie den CLA-Schalter an jedem Antennenversteller sowie am (an den) Antennensplitter(n) gemäß Tabelle 1 einstehen.

1. Entfernen Sie die Abdeckung des CLA-Schalters.
2. Stellen Sie die drei DIP-Schalter je nach Frequenzband, Antennentyp, Kabeltyp und Kabellänge ein.
3. Bringen Sie die Abdeckung wieder an.

BANDI + II	A SRA2B -> AB 4000 oder PS 4000			A RA 4000 B ->AB 4000 oder PS 4000			A SRA 1 -> AB 4000 oder PS 4000			B AB 4000 -> AB 4000 oder PS 4000
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	53 - 57	111 - 121	0	38 - 43	79 - 89	0	8 - 13	16 - 26	0	41 - 46	87 - 97	0
	48 - 53	100 - 111	2	33 - 38	68 - 79	2	3 - 8	5 - 16	2	36 - 41	76 - 87	2
	43 - 48	89 - 100	4	28 - 33	58 - 68	4	0 - 3		4	31 - 36	66 - 76	4
	38 - 43	79 - 89	6	23 - 28	47 - 58	6			6	26 - 31	55 - 66	6
	33 - 38	68 - 79	8	18 - 23	37 - 47	8			8	21 - 26	45 - 55	8
	28 - 33	58 - 68	10	13 - 18	26 - 37	10			10	16 - 21	34 - 45	10
	23 - 28	47 - 58	12	8 - 13	16 - 26	12			12	11 - 16	24 - 34	12
	18 - 23	37 - 47	14	3 - 8	5 - 16	14			14	6 - 11	13 - 24	14

BAND III + IV	A SRA2B -> AB 4000 oder PS 4000			A RA 4000 B ->AB 4000 oder PS 4000			A SRA 1 -> AB 4000 oder PS 4000			B AB 4000 -> AB 4000 oder PS 4000
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	50 - 55	105 - 115	0	36 - 40	75 - 85	0	7 - 12	15 - 25	0	39 - 44	83 - 93	0
	45 - 50	95 - 105	2	31 - 36	65 - 75	2	2 - 7	5 - 15	2	35 - 39	73 - 83	2
	40 - 45	85 - 95	4	26 - 31	55 - 65	4	0 - 2		4	30 - 35	63 - 73	4
	36 - 40	75 - 85	6	21 - 26	45 - 55	6			6	25 - 30	53 - 63	6
	31 - 36	65 - 75	8	17 - 21	35 - 45	8			8	20 - 25	43 - 53	8
	26 - 31	55 - 65	10	12 - 17	25 - 35	10			10	15 - 20	33 - 43	10
	21 - 26	45 - 55	12	7 - 12	15 - 25	12			12	11 - 15	23 - 33	12
	17 - 21	35 - 45	14	2 - 7	5 - 15	14			14	6 - 11	13 - 23	14

Tabelle 1: Stellung der CLA-Schalter je nach Frequenzband, Antenne, Kabeltyp und Kabellänge

BAND V+VI	A SRA2B -> AB 4000 oder PS 4000			A RA 4000 B ->AB 4000 oder PS 4000			A SRA 1 -> AB 4000 oder PS 4000			B AB 4000 -> AB 4000 oder PS 4000
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	47 - 51	100 - 110	0	33 - 38	71 - 81	0	7 - 11	14 - 24	0	37 - 41	79 - 88	0
	42 - 47	90 - 100	2	29 - 33	62 - 71	2	2 - 7	5 - 14	2	32 - 37	69 - 79	2
	38 - 42	81 - 90	4	24 - 29	52 - 62	4	0 - 2		4	28 - 32	60 - 69	4
	34 - 38	71 - 81	6	20 - 24	43 - 52	6			6	23 - 28	50 - 60	6
	29 - 34	62 - 71	8	16 - 20	33 - 43	8			8	19 - 23	40 - 50	8
	24 - 29	52 - 62	10	11 - 16	24 - 33	10			10	14 - 19	31 - 40	10
	20 - 24	43 - 52	12	7 - 11	14 - 24	12			12	10 - 14	21 - 31	12
	16 - 20	33 - 43	14	2 - 7	5 - 14	14			14	6 - 10	12 - 21	14

1. Achten Sie darauf, jeder Sendekanal (Sender + Empfänger) auf eine eigene Frequenz einzustellen.
2. Betreiben Sie ne mehr als einen Sendekanal gleichzeitig am selbst Ort auf derselben Freqenz. Dies wurde aus physikalischen Gründen zu starken Störgeräuschen führen.

Halten Sie beim Ein- und Ausschalten der Anlage die in Kapitel 4.2 und 4.3 angegebene Reihenfolge unbedingt ein, um Schäden durch Überlastung der Stromversorgung des Antennensplitters zu vermeiden.

1. Schalten Sie die Sender ein.
2. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger ein.
3. Schalten Sie den Antennensplitter ein, indem Sie die ON/OFF-Taste drucken.

Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Komponenten leuchten auf.

1. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger aus.
2. Schalten Sie die Sender aus.

3. Schalten Sie den Antennensplitter aus, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Komponenten erlösen.

4. Schalten Sie die zentrale Stromversorgung PSU 4000 ein.

5. Schalten Sie die Sender ein.
6. Schalten Sie den Antennensplitter ein, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Komponenten leuchten auf.

7. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger ein.

8. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger aus.

9. Schalten Sie die Sender aus.
10. Schalten Sie den Antennensplitter aus, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Komponenten erlösen.
11. Schalten Sie die zentrale Stromversorgung PSU 4000 aus.

4.1 Allgemeine Hinweise

Wichtig!

4.2 Anlagen mit dezentraler Stromversorgung
4.2.1 Einsatzen
4.2.2 Ausschalten
4.3 Anlagen mit optionaler zentraler Stromversorgung PSU 4000
4.3.1 Einsatzen
4.3.2 Ausschalten

5 Reinigung

Zum Reinigen der Oberflächen des Antennensplitters verwenden Sie am besten ein mit Wasser befeuchteles weiches Tuch.

6 Fehlerbehebung

Fehler	Mögliche Ursache	Behebung
Kein Ton.	1. Netzgeräte/PSU 4000 nicht an Netzsteckdose angeschlossen. 2. DC-Kabel nicht angeschlossen oder defekt. 3. Antennen nicht angeschlossen. 4. Netzgerät(e)/PSU 4000 defekt.	1. Netzgeräte/PSU 4000 an Netzsteckdose anschließen. 2. DC-Kabel anschließen oder austauschen. 3. Antennen anschließen. 4. Wenden Sie sich an ihre AKG-Servicestelle.
Kein oder gestörter Empfang auf einzelnen Kanälen.	1. Sender und/oder Empfänger ist (sind) nicht eingeschaltet. 2. Senderbatterie(n) leer. 3. Netzgerät des Empfängers bzw. Verbindungskabel vom PSU 4000 zum Empfänger a) hat schlechten Kontakt oder b) ist defekt. 4. Sender und Empfänger des betreffenden Kanals sind nicht auf dieselbe Frequenz eingestellt. 5. Sender oder Empfänger defekt.	1. Sender und/oder Empfänger einschalten. 2. Senderbatterie(n) ausauschen. 3. a) Stecker des Netzgeräts bzw. Verbindungskabel auf sicheren Sitz überprüfen oder b) Netzgerät bzw. Verbindungskabel aus-tauschen. 4. Sender und Empfänger auf dieserbe Frequenz einstellen. Lesen Sie dazu die Bedienungsanleitung des Senders und Empfängers nach. 5. Wenden Sie sich an ihre AKG-Servicestelle.
Grüne LED an einer aktiven Antennenkomponente leuchtet nicht.	1. Antennenkabel nicht angeschlossen bzw. hat schlechten Kontakt. 2. Antennenkabel defekt. 3. Aktive Antennenkomponente defekt.	1. Antennenkabel anschließen bzw. Stecker auf sicheren Sitz überprüften. 2. Antennenkabel austauschen. 3. Wenden Sie sich an ihre AKG-Servicestelle.
Eine der ERROR-LEDs am Antennen-splitter leuchtet auf.	1. Versorgungsspannung für aktive Antennenkomponenten kurzgeschlossen. 2. Versorgungsspannung für aktive Antennenkomponenten auf Grund zu großer Kabellängen zu niedrig.	1. Alle angeschlossenen Kabel und aktiven Antennenkomponenten überprüften. Defekte Kabel und/oder Komponenten austauschen. 2. Längen der angeschlossenen Kabel anhand Tabelle 1 überprüften und kürzere Kabel verwenden oder Kabel unterteilen und ASU 4000 einfügen (s.a. Verkabelungsdiagramme).

7 Technische Daten

Antennensplitter PS 4000
Typ:	2 x 1 auf 4 SR 4000 + 2 x 1 PS (kaskaderbar)
Trägerfrequenzbereich:	650 - 870 MHz
Dämpfung:	+2, 0, -2, -4, -6 dB, schaltbar
HF-Eingänge:	2 BNC-Buchsen, 50 Ohm
HF-Ausgange:	10 BNC Buchsen, 50 Ohm
Versorgungsspannung:	12 V DC
Abmessungen:	200 x 190 x 44 mm
Gewicht:	ca. 970 g
Antennenverträker AB 4000
Trägerfrequenzbereich:	650 - 870 MHz
Verträkung:	ca. 17 dB
HF-Eingang:	1 BNC-Buchse, 50 Ohm
HF-Ausgang:	1 BNC-Buchse, 50 Ohm
Versorgungsspannung:	8 V DC zugeführrt über Antennenkabel von PS 4000 oder ASU 4000
Abmessungen:	110 x 35 mm
Gewicht:	ca. 150 g
Omnidirektionale Booster-Antenne RA 4000 B
Trägerfrequenzbereich:	650 - 870 MHz
Verträkung:	17, 15, 13, 11, 9, 7 dB, schaltbar
HF-Eingang:	1 BNC- oder N-Buchse, 50 Ohm
HF-Ausgang:	1 BNC- oder N-Buchse, 50 Ohm
Versorgungsspannung:	8 V DC zugeführrt über Antennenkabel von PS 4000 oder ASU 4000
Abmessungen:	78 x 50 x50 mm (beide Ausführungen)
Gewicht:	68 g
Passive Richtantenne SRA 1
Trägerfrequenzbereich:	680 - 954 MHz
Gewinn:	ca. 6 dB
Öffnungswinkel:	70°
Rückdämpfung (180°):	min. 13 dB
Seitendämpfung (90° ... 110°):	ca. 25 dB
Abmessungen:	152 mm ø, 65 mm tief
Gewicht:	180 g
Aktive Richtantenne SRA 2 B
Trägerfrequenzbereich:	650 - 870 MHz
Gewinn:	ca. 6 dB
Öffnungswinkel:	70°
Elektronische Verträkung:	ca. 17 dB
Abmessungen:	230 x 240 x 26 mm
Gewicht:	ca. 250 g
Fernspeisergebnis ASU 4000
Trägerfrequenzbereich:	650 - 870 MHz
HF-Eingang:	1 BNC- oder N-Buchse, 50 Ohm
HF-Ausgang:	1 BNC- oder N-Buchse, 50 Ohm
Versorgungsspannung:	12 V DC
Abmessungen:	78 x 50 x 50 mm (beide Ausführungen)
Gewicht:	167 g

FCC Statement 11

Dieses Produkt erfüllt nationale Vorschriften von Ländern in und außerhalb der EG. Für genaure Informationen wenden Sie sichitte an ihren Handler.

Lesen Sie vor Inbetriebnahme die Bedienungsanleitung sorgfältig.

Hiermit erklart AKG Acoustics GmbH, dass das Produkt PS 4000 die wesentlichen Anforderungen und sonstigen einschlädigten Bestimmungen der Richtlinie 1999/5/EG erfült.

City, Date: Wien, 19.12.2002

Managing Director

Dr. Hugo Lenhard-Backhaus

EG-Konformitätserklarung 2996.CE1

15.01.2003

Fig. 8
C

Fig. 9

Fig. 10

Vierkanalanlage (Antennen, HF-Verbindungen)

12-Kanalanlage mit PSU 4000 (HF-Verbindungen und Stromversorgung)

Vierkanalanlage (HF-Verbindungen und Stromversorgung)
