Type de produit	Émetteur à main pour système de microphone sans fil
Marque	AKG
Modèle	HT 4000
Plages de fréquences porteuses	650-680, 680-710, 720-750, 760-790, 790-820, 835-863 MHz
Nombre de porteuses	Jusqu'à 1200
Modulation	FM
Excursion nominale	±20 kHz
Bande passante audio	35 - 20 000 Hz
Distorsion harmonique à 1 kHz	<0,3% pour l'excursion nominale
Rapport signal/bruit	Typ. 118 dB(A)
Puissance HF	30 mW ERP
Niveau d'entrée max (SPL)	140 dB SPL pour l'excursion nominale
Consommation	<125 mA
Alimentation	2 piles AA 1,5 V ou accu BP 4000
Autonomie	15 h avec piles alcalines, 12 h avec BP 4000
Dimensions	239 x 39 mm
Poids net	320 g (sans piles)
Modes de fonctionnement	LOCK (verrouillé), SETUP (réglage), SILENT (silence HF)
Fonctions principales	Commutation MUTE, affichage LCD rétro-éclairé, réglage de fréquence et gain, sélection de présélections, code couleur, têtes de micro interchangeables
Têtes de micro interchangeables	D 880 WL1, C 900 WL1, D 3700 WL1, D 3800 WL1, C 5900 WL1, C 535 WL1
Nettoyage	Chiffon doux humecté d'eau
Sécurité	Ne pas exposer au soleil, poussière, humidité, pluie, vibrations ; éliminer piles selon règlements
Accessoires recommandés	Chargeur CU 4000, mallette CH 4000, bonnettes antivent W 880, W 3001, W 23, accu BP 4000

FOIRE AUX QUESTIONS - HT 4000 AKG

Comment mettre sous tension l'émetteur HT 4000 ?

Appuyez sur la touche ON/OFF pendant environ 1,5 seconde. L'appareil démarre en mode LOCK (verrouillé) ou SILENT selon la méthode utilisée. Pour un démarrage en mode SILENT, maintenez la molette enfoncée au lieu de la touche ON/OFF.

Comment régler la fréquence de l'émetteur ?

Mettez l'émetteur en mode SILENT ou SETUP. Utilisez le menu Presets pour sélectionner un groupe et sous-canal prédéfini, ou le menu Fréquences pour régler manuellement par pas de 25 kHz. Confirmez avec la molette.

Que faire si l'écran affiche 'Err.rF' ?

C'est une erreur de PLL. Appuyez brièvement sur la molette et choisissez une autre fréquence. Si le problème persiste, contactez un spécialiste AKG.

Comment utiliser le mode MUTE ?

Faites glisser le commutateur MUTE vers l'extérieur pour couper le son (LED rouge). Pour rétablir, ramenez-le au centre (LED verte). Le signal HF reste actif pour éviter les bruits parasites.

Quel type de piles utiliser ?

Utilisez deux piles alcalines AA de 1,5 V ou l'accu rechargeable BP 4000 d'AKG. N'utilisez jamais d'accus standard, ils risquent d'endommager l'émetteur et ne permettent pas l'affichage de l'autonomie.

Comment nettoyer l'émetteur ?

Nettoyez les surfaces avec un chiffon doux légèrement humecté d'eau. N'utilisez pas de solvants ou produits abrasifs.

Comment changer la tête de microphone ?

Dévissez la tête usagée dans le sens inverse des aiguilles d'une montre. Vissez la nouvelle tête en tournant dans le sens horaire jusqu'à ce qu'elle soit bien fixée. Les connexions électriques s'établissent automatiquement.

Quelle est l'autonomie de la batterie ?

Environ 15 heures avec des piles alcalines et 12 heures avec l'accu BP 4000. L'affichage en bas de l'écran indique la capacité restante en segments, et en tournant la molette vous obtenez l'autonomie en heures.

Comment passer du mode LOCK au mode SETUP ?

Maintenez la molette enfoncée pendant environ 1,5 seconde. L'écran affiche le menu de configuration. En mode SETUP, vous pouvez modifier la fréquence et le gain. Au bout de 15 minutes, l'émetteur repasse automatiquement en mode LOCK.

Que faire si l'émetteur ne s'allume pas ?

Vérifiez que les piles sont correctement installées (respectez la polarité). Si l'écran reste noir, remplacez les piles. Si le problème persiste, contactez le service après-vente AKG.

MODE D'EMPLOI HT 4000 AKG

Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques

Microfoni · Cuffie HiFi · Microfoniswana filo · Cuffieswana filo · Cuffie-microfono · Componenti acustici

1 Sécurité et écologie 26

1.1 Sécurité 26 1.2 Écologie 26

2 Description 26

2.1 Introduction 26 2.2 Fournitures d'origine 27 2.3 Accessoires recommandés 27 2.4 Description 27

2.4.1 Éléments de commande 27 2.4.2 Têtes de microphone interchangeables (optionnelles) 28

3 Mise en service 29

3.1 Montage de la tête de microphone 29 3.2 Mise en place des piles 29 3.3 Modes de fonctionnement 29 3.4 Mise sous tension 29

3.4.1 Mise sous tension en mode SILENT 29 3.4.2 Mise sous tension en mode LOCK 30

3.5 Mise hors tension 30

3.5.1 Mode LOCK 30 3.5.2 Modes SETUP et SILENT 30

3.6 Contrôle/sélection de la porteuse 30

3.6.1 Menu Présets 30 3.6.2 Menu Fréquences 32

3.7 Installations multicanaux 33 3.8 Réglement du gain d'entrée 33 3.8.1 Sélection manuelle du gain d'entrée 33 3.8.2 Sélection automatique du gain d'entrée 34

4 Utilisation. 34

4.1 Menus d'affichage et de configuration 34 4.1.1 Mode LOCK 34 4.1.2 Modes SETUP et SILENT 35

4.2 Sélection du mode 35

4.3 Microphone sur muet 35 4.4 Changement de code couleur 35 4.5 Remplacement des piles 35

4.6 Technique du micro 35

4.6.1 Écart du micro et effet de proximité 35 4.6.2 Angle d'incidence 36

4.6.3 Réaction acoustique 36 4.6.4 Chanteurs d'accompagnement 36

4.7 Installations multicanaux 36 4.8 Conseils pour l'entretien de la batterie 36

5 Nettoyage 36 6 Messages d'erreur 36 7 Caractéristiques techniques 37

1 Sécurité et écologie

1.1 Sécurité 1. Ne placez jamais l'appareil à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses. 1.2 Écologie 1. Conformez-vous aux règlements en vigueur pour la mise au rebut des piles usées. Ne mettez jamais des piles ni au feu (risque d'explosion) ni aux ordures ménagères.

1. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.

2 Description

2.1 Introduction Nous vous remercions d'avoir choisi un produit AKG. Pour profiter au maximum des avantages que vous offre le WMS 40, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

1 émetteur à main HT 4000

2 piles 1,5 V, dimension AA

2.2 Fournitures d'origine

Contrôlez si le carton contient bien tous les éléments énumérés ci-dessus. Si ce n'est pas le cas, veuillez contacter votre distributeur AKG.

- CU 4000 : Chargeur pour 2 émetteurs ou accus BP 4000

- CH 4000 : Mallette pour un système WMS 4000 complet

W 880: Bonnette antivacuum en mousse pour D 880 WL1

W 3001: Bonnette antivient en mousse pour D 3700 WL1, D 3800 WL1, C 5900 WL1

W 23: Bonnette antivacuum en mousse pour C 535 WL1

2.4 Description

L'émetteur à main HT 4000 qui peut être combiné avec différentes têtes de microphone offre la même qualité acoustique que les microphones filaires correspondants. Les éléments micro pouvant être fournis pour le HT 4000 sont spécialement conçus en vue de l'utilisation pour la voix.

Le HT 4000 fonctionne sur une plage de 30MHz au maximum, dans la gamme de fréquences porteuses UHF de 650MHz à 862MHz. Dans les limites de cette plage, vous pouvez soit régler la porteuse directement par incréments de 25kHz, soit la sélectionner parmi les groupes de fréquences et sous-canaux programmés de votre émetteur.

L'émetteur à main dispose de trois modes de fonctionnement :

En mode LOCK, l'émetteur transmet le signal de sortie du micro au récepteur. Toutes les fonctions de réglage et éléments de commande, à l'exception du commutateur MUTE, sont verrouillés électroniquement pour éviter toute modification intempestive des paramètres en cours d'émission. L'écran affiche "LOCK".

En mode SETUP, vous pouvez modifier la fréquence porteuse et le gain d'entrée et enregistrer les valeurs choisies.

En mode SILENT, l'émetteur reste sous tension mais n'émet pas de signal HF. Nous recommandons de toujours utiliser ce mode pour effectuer le réglage de la porteuse de l'émetteur. Ce n'est qu'ainsi que vous pouvez être sûr de ne pas émettre par erreur sur une fréquence non allouée/coordonnée et de ne pas perturber le cas échéant d'autres services radio ou microphones actifs.

L'écran à cristaux liquides rétro-éclairé affiche tous les paramètres importants ainsi que l'usure de la batterie et l'autonomie restante avant épuisement de cette-ci.

L'émetteur à main possède une antenne dipôle intégrée dans le boîtier et peut être utilisé au besoin avec deux piles ordinaires de dimension AA ou avec l'accu optionnel BP 4000 d'AKG.

N'utilisez jamais d'accus rechargeables standard! Ils risqueraient d'endommager l'émetteur en cas de court-circuit des contacts de charge et ne permettent pas un affichage de l'autonomie restante des piles. AKG décline toute responsabilité concernant les déteriorations qui pourrait en résulter.

2.4.1 Éléments de commande cf. fig. 1

1 LED témoins : La LED témoins bicolore indique comme suit l'état de service de l'émetteur à main

Vert : Le signal de sortie de l'élément micro est transmis à l'émetteur, qui à son tour transmet le signal audio au récepteur.

La LED témoin s'allume en rouge dans les cas suivants :

• Le signal audio est mis sur muet. Cependant, la section HF restant active, on n'a pas de bruits parasites audibles dans le récepteur.
• Les piles ou l'accu n'assurent plus que 60 minutes d'autonomie au maximum.
• La LED témoin s'allume également sur rouge après la mise sous tension pendant que l'émetteur règle la porteuse sur la valeur en mémoire. Si le signal audio n'est pas sur muet, la LED passe au vert une fois le réglage de fréquence effectué.

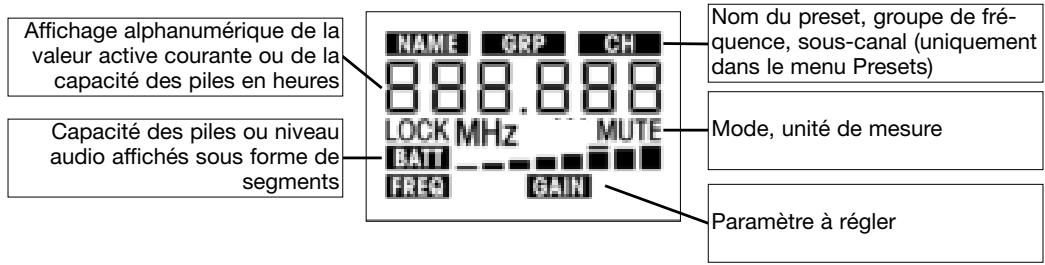

2 Écran : L'émetteur possède un écran à cristaux liquides à cinq lignes :

L'écran affiche tous les paramètres de l'émetteur à main :

• Porteuse en MHz ou en tant que sous-canal d'un groupe de fréquence
• Niveau d'entrée audio
• Usure de la batterie et autonomie restante
• Messages d'erreur
• Menu de réglage : menu Fréquences, menu Présets, menu Gain

Le rétro-éclairage de l'écran s'allume toujours lorsque vous actionnez la molette, il s'éteint automatiquement au bout de 10 secondes environ.

Touche ON/OFF : Une action prolongée (1,5 seconde env.) sur la touche ON/OFF met l'émetteur à main sous tension. En même temps, l'écran (2) et la LED témoin (1) sont actifs. L'émetteur est en ordre de marche au bout de 7 secondes environ.

Une action prolongée (1,5 seconde env.) sur la touche ON/OFF en mode SETUP ou SILENT coupe l'alimentation de l'émetteur. En mode LOCK, la touche ON/OFF est verrouillée électroniquement pour éviter la coupure intempestive de l'alimentation.

Autre mesure de précaution pour éviter d'actionner la touche par inadvertance : la touche ON/OFF est en retrait.

4 Commutateur MUTE: Met le signal audio sur muet lorsque vous le faites coulisser vers l'extérieur. La LED témoin (1) passe au rouge. Cependant, l'émetteur reste sous tension et la section HF reste active; on n'a donc pas de bruits parasites audibles dans le récepteur lorsque le signal audio est sur muet.

Pour rétablir le signal audio, faites glisser le commutateur MUTE vers le centre (position ON). La LED témoin (1) passe au vert.

Le commutateur MUTE est actif dans tous les modes de fonctionnement.

5 Contacts de charge : Les contacts de charge en retrait vous permettent de charger l'accu BP 4000 optionnel d'AKG à l'aide du chargeur optionnel CU 4000 sans sortir l'accu de son compartiment.

6 Molette: S'utilise pour régler les différents paramètres de l'émetteur à main. La molette a les fonctions suivantes :

• En mode LOCK: rotation d'un mouvement bref à droite ou à gauche : pour passer de l'affichage Fréquence à l'affichage Presets (à condition qu'un preset soit méorisé) ou à l'affichage Batterie (autonomie en heures).

pression prolongée : pour passer du mode LOCK au mode SETUP, l'émetteur étant sous tension ; pour permettre l'émetteur éteint sous tension en mode SILENT.

• En modes SETUP et SILENT seulement :

pression brève : pour appeler les paramètres à régler ou valider la valeur. rotation d'un mouvement bref à gauche : pour désir un point du menu ou décrementer la valeur à régler.

rotation d'un mouvement bref à droite : pour sélectionner un point du menu ou incrémenter la valeur à régler.

rotation à droite ou à gauche et maintien : les valeurs pouvant être choisies défilent sur l'écran.

7 Capuchon du compartiment des piles : capuchon vissé. 8 Étiquette des fréquences : Une étiquette sur le corps de l'émetteur indique la gamme de porteuses disponible et donne les informations relatives aux fréquences autorisées. 9 Compartiment des piles destiné à recevoir les deux piles de 1,5 V, dimension AA, fournies ou l'accu optionnel BP 4000. 10 Codes couleur : Si vous utilisez l'émetteur à main sur une installation multicanaux, vous pouvez enlever la bande de papier noir et la remplacer par une bande de papier d'une autre couleur contenu dans le jeu de codes couleur fourni. Ceci vous permet de repérer les différents canaux à l'aide de couleurs. Vous pouvez aussi, si vous le souhaitez, écrire ou imprimer une information quelconque sur les bandes de papier.

2.4.2 Têtes de microphone interchangeables

(optionnelles)

Voir Fig. 2

Les têtes de micro interchangeables (11) D 880 WL1, C 900 WL1, D 3700 WL1, D 3800 WL1, C 5900 WL1 et C 535 WL1 ont toutes le même transducteur acoustique et donc les mêmes propriétés acoustiques et dynamiques que les microphones à fil correspondants.

L'immunité au Larsen, la compensation des bruits et vibrations ainsi que leur exécution particulièrement robuste et leur protection intégrée contre les pops et les bruits de souffle ne sont que quelques-uns des principaux avantages de ces micros. Pour plus de détails, veuillez consulter les brochures AKG correspondantes.

Avant de mettre votre WMS 4000 en service, vérifiez si l'émetteur et le récepteur sont bien sur la même fréquence. Voir point 3.6 et mode d'emploi du récepteur.

Dans la reproduction des écrans que l'on trouvera aux points suivants, un affichage clignotant figure entre les guillemets > et <. Les chiffres indiqués sont des exemples de réglages possibles.

Le symbole signifie "appuyer brièvement sur la molette".

Le symbole signifie "appuyer de façon prolongée sur la molette".

Le symbole signifie "tourner la molette d'un geste bref à gauche"

Le symbole signifie "tourner la molette d'un geste bref à droite"

Le symbole signifie "tourner la molette d'un geste bref à droite ou à gauche"

Vissez la tête de micro sur l'émetteur à main, dans le sens de la montre. Les connexions électriques s'établissent automatiquement.

1. Dévissez le capuchon du compartiment des piles (1) dans le sens inverse de la montre.
2. Poussez le bouton de verrouillage (2) en direction de la tête de micro pour déverrouiller la bride de sécurité (3).

Maintenez en même temps la bride de sécurité (3). Cette dernière est montée sur ressort et risquerait de vous faire mal en sautant.

1. Placez les deux piles fournies dans le compartiment en tenant compte des symboles de polarité indiqués. Si vous placez les piles à l'envers, le courant ne passera pas. À la place des piles fournies vous pouvez utiliser l'accu optionnel BP 4000. L'accu n'entre dans le compartiment des piles que s'il est orienté correctement, on ne peut donc pas le monter à l'envers.
2. Pressez la partie supérieure de la bride de sécurité (3) sur le compartiment de manière à ce que le bouton de verrouillage (2) s'enclenche et revissez le capuchon (1) sur l'émetteur.

N'utilisez jamais d'accus standard ! Ils risqueraient d'endommager l'émetteur en cas de court-circuit des contacts de charge et ne permettent pas un affichage de l'autonomie restante de la batterie. AKG décline toute responsabilité concernant les déteriorations qui pourrait en résulter.

1. Mode LOCK: L'émetteur transmet le signal de sortie du microphone au récepteur. Toutes les fonctions de réglage et tous les éléments de commande à l'exception du commutateur MUTE sont verrouillés électroniquement pour éviter de modifier par inadvertance des paramètres en cours d'émission.
2. Mode SETUP: L'émetteur transmet le signal de sortie du microphone au récepteur er la porteuse (voir point 3.6) et régler le gain d'entrée (voir point 3.8).
3. Mode SILENT: L'émetteur est sous tension, mais n'émet pas de signal HF. La LED timein est éteinte

Nous recommandons de toujours utiliser ce mode pour avoir la porteuse de l'émetteur. Ce n'est qu'ainsi que vous pouvez être sûr de ne pas émettre par erreur sur une fréquence non allouée et de ne pas perturber le cas échéant d'autres services radio.

Suivant la façon dont vous procédez pour mettre l'émetteur sous tension, celui-ci se trouvera en mode LOCK ou en mode SILENT après la mise sous tension.

Si vous n'êtes pas sûr de la porteuse sur laquelle est réglé l'émetteur, mettez l'émetteur en mode SILENT et vérifiez si la porteuse sur laquelle il est réglé est allouée et est identique à la fréquence du récepteur.

1. Maintenez la molette (6) enfoncée jusqu'à ce que le rétro-éclairage de l'écran (2) s'allume et que la LED témoin (1) s'éteigne.

On voit apparaître sur l'écran (2) la version du micrologiciel, puis la fréquence porteuse sélectionnée affichée en MHz.

Le rétro-éclairage de l'écran s'éteint et l'écran (2) affiche :

Important :

Remarque:

3.1 Montage de la tête de microphone

Voir Fig. 2

3.2 Mise en place des piles. Voir Fig. 3.

Attention!

Remarque :

Important!

3.3 Modes de fonctionnement

Important!

3.4 Mise sous tension

Important!

3.4.1 Mise sous tension en mode SILENT

Voir Fig. 1

L'émetteur est alors en mode SILENT.

1. Si l'émetteur n'est pas réglé sur une fréquence allouée et/ou s'il n'est pas sur la même fréquence que le récepteur, régalez l'émetteur sur une autre porteuse (voir point 3.6).

3.4.2 Mise sous tension en mode LOCK Voir Fig. 1

1. Appuyez 1,5 seconde environ sur la touche ON/OFF (3).

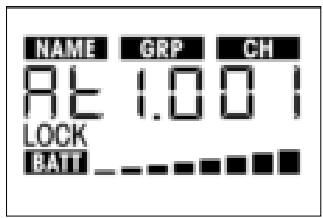

2. Dès que l'affichage ci-dessous apparait sur l'écran (2), l'émetteur est en mode LOCK :

L'affichage "LOCK" indique que tous les éléments de commande à l'exception du commutateur MUTE sont verrouillés électroniquement contre une erreur de réglage.

Remarque:

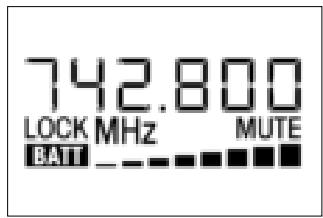

Lorsque le microphone est sur muet, l'écran affiche en outre "MUTE" et la LED témoin (1) s'allume en rouge. Si le micro n'est pas sur muet, l'affichage "MUTE" n'apparaît pas et la LED témoin (1) s'allume en vert.

3.5 Mise hors tension. Voir Fig. 1

3.5.1 Mode LOCK

1. Maintenez la molette (6) enfoncée jusqu'à ce qu'un ou plusieurs affichages se mettent à clignoter sur l'écran (2).
2. Maintenez la touche ON/OFF (3) enfoncée jusqu'à ce que l'écran (2) affiche "oFF". L'écran (2) s'assombrit, l'alimentation de l'émetteur est coupée.

3.5.2 Modes SETUP et SILENT

1. Maintenez la touche ON/OFF (3) enfoncée jusqu'à ce que l'écran (2) affiche "oFF". L'écran (2) s'assombrit, l'alimentation de l'émetteur est coupée.

3.6 Contrôle/sélection de la porteuse important!

Si vous ne savez plus sur quelle porteuse est réglé l'émetteur, mettez l'émetteur en mode SILENT comme indiqué sous 1 et 2. Vous pouvez alors contrôler et régler la porteuse et le gain d'entrée sans émettre de signal HF.

1. Si l'émetteur est sous tension, mettez-le hors tension.
2. Maintenez la molette (6) enfoncée jusqu'à ce que le rétro-éclairage de l'écran s'allume et que la LED témoin s'éteigne.

L'écran affiche la capacité de la batterie, en heures et sous forme de segments, puis la porteuse sur laquelle est réglé l'émetteur.

Le rétro-éclairage de l'écran s'éteint et l'écran affiche :

L'émetteur est alors en mode SILENT, l'écran affiche le menu Presets.

1. Vous pouvez maintenant, soit choisir dans le menu Presets une des fréquences programmées à l'usine (point 3.6.1), soit régler la fréquence, par incréments de 25kHz, dans le menu Fréquences (point 3.6.2). L'espace entre ces fréquences a été calculé pour éviter les interférences mutuelles.

3.6.1 Menu presets

Un preset consiste en un ou deux groupes de porteuses (= sous-canaux). L'espace entre ces fréquences est suffisant pour éviter les interférences mutuelles (intermodulations). Les presets simplifient énormément la configuration d'un système multicanaux. Ils vous font gagner du temps, puisque vous n'avez pas besoin de calculer vous-même les porteuses, et vous permettent d'éviter les intermodulations.

Chaque preset a un nom ("NAME") se composant de deux signes au maximum, indiquant le pays dans lequel les porteuses respectives sont autorisées (p. ex. "FR" pour la France, "BE" pour la Belgique, "CH" pour la Suisse, etc.). Les noms des presets sont classés alphabetiquement.

Si vous avez l'intention de configurer une installation multicanaux, veillez à n'utiliser que des porteuses (sous-canaux, affichés sous "CH" pour channel) du même groupe ("GRP"). L'utilisation de porteuses appartenant à différents preset et/ou groupes de fréquences peut être à l'origine d'intermodulations.

Remarque :

Certains preset sont autorisés dans plusieurs pays. Si vous voulez savoir quel(s) groupe(s) de fréquences est (sont) alloué(s) dans votre pays, veuillez consulter notre site Internet www.akgfrequency.at ou vous adresser à l'autorité locale compétente.

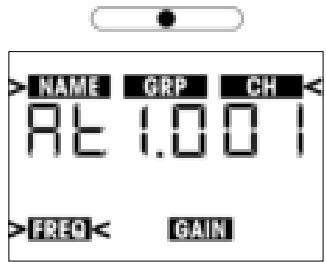

1. Appuyez un bref instant sur la molette. L'étiquette "NAME" et le nom du preset courant se mettent à clignoter. Si aucun preset n'est ménorisé, l'écran affiche "-- --".
2. Pour sélectionner le preset suivant, tournez d'un geste bref la molette à droite. Pour sélectionner le preset précédent, tournez d'un geste bref la molette à gauche.
3. Une fois le preset désiré sélectionné, appuyez un bref instant sur la molette. L'affichage "GRP" et le numéro du groupe de fréquences désormais actif se mettent à clignoter.
4. Pour sélectionner le numéro de groupe de fréquences immédiatement au-dessus, tournez la molette à droite. Une fois le nombre le plus élevé atteint, l'affichage revient à "00". Pour sélectionner le numéro de groupe de fréquences immédiatement au-dessous, tournez la molette à gauche. Une fois arrivé à "00", l'affichage repassera au nombre le plus élevé disponible.
5. Une fois que vous aurez sélectionné le groupe de fréquences voulu, appuyez un bref instant sur la molette. L'affichage "CH" et le numéro du sous-canal sur lequel est réglé l'émetteur se mettent à clignoter. À chaque sous-canal correspond une porteuse programmée à l'usine, exemple d'intermodulations.

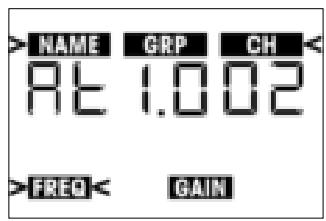

6. Pour sélectionner le numéro de sous-canal immédiatement au-dessus, tournez la molette à droite. Une fois le nombre le plus élevé atteint, l'affichage revient à "00". Pour sélectionner le numéro de sous-canal immédiatement au-dessous, tournez la molette à gauche. Une fois arrivé à "00" l'affichage repassera au nombre le plus élevé disponible.
7. Une fois les réglages terminés, appuyez un bref instant sur la molette. L'écran affiche :

8a Si vous ne pouvez pas mémoriser la fréquence sélectionnée, appuyez un bref instant sur la molette. La fréquence est mémorisée et l'écran affiche :

8b Si vous ne pouvez pas mémoriser la fréquence sélectionnée, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche :

• Appuyez un bref instant sur la molette. L'émetteur conserve la fréquence sur laquelle il était réglé au départ et l'écran revient à l'affichage :

1. Pour revenir en mode LOCK :
2. Maintenez la touche ON/OFF enforcée jusqu'à ce que l'écran affiche le message "oFF". Au bout d'une demi-seconde environ l'écran s'assombrit, l'émetteur n'est plus sous tension.
3. Mettez l'émetteur sous tension en mode LOCK (voir point 3.4.2).
4. Pour arriver au mode SETUP : Maintenez la molette enfoncée jusqu'à ce que l'étiquette "LOCK" disparaisse et qu'un ou plusieurs affichages se mettent à clignoter dans le menu courant.

3.6.2 Menu fréquences

1. Pour passer du menu Presets au menu Fréquences, tournez la molette d'un mouvement bref à droite. L'écran affiche :

1. Pour incrémenter de 25kHz la valeur affichée, tournez d'un geste bref la molette à droite. Pour décrémenter de 25 kHz la valeur affichée, tournez d'un geste bref la molette à gauche.
2. Une fois la fréquence voulue sélectionnée, appuyez un bref instant sur la molette. L'écran affiche :

4a Si vous souhaitez mémoriser la fréquence sélectionnée, appuyez un bref instant sur la molette. La fréquence est mémorisée et l'écran affiche :

4b Si vous ne souhaitez pas mémoriser la fréquence sélectionnée, tournez d'un geste bref la molette à droite ou à gauche.

L'écran affiche :

• Appuyez un bref instant sur la molette. L'émetteur conserve la fréquence sur laquelle il était réglé initialement et l'écran revient à l'affichage :

• Vous pouvez alors régler le gain d'entrée (voir point 3.8) ou passer en mode LOCK.
• Veillez bien à assigner une porteuse différente à chacun des canaux HF (émetteur + récepteur).
• Pour trouver aussi facilement et rapidement que possible des porteuses, exemples d'intermodulations, nous vous conseillons de désigner toutes les porteuses requises dans le même groupe de fréquences d'un même preset, dans le menu Presets.

Si la réception, sur l'une des fréquences, est altérée par des interférences, cherchez sur le récepteur au moyen d'Auto Channel Setup le sous-canal disponible le plus proche dans la gamme de fréquences. Si vous ne trouvez aucun sous-canal disponible, sélectionnez sur le récepteur au moyen d'Auto Group Setup une autre gamme de fréquences dans le même preset et réglez à nouveau la fréquence de chaque émetteur et récepteur.

N'utilisez jamais plus d'un canal HF simultanément sur une même porteuse en un même lieu. Les interférences radio seraient à l'origine de bruits gênants.

Vous devez régler le gain d'entrée de l'émetteur au choix en mode SILENT ou en mode SETUP. Nous vous conseillons d'effectuer ce réglage en mode SETUP étant donné que vous pouvez alors passer directement en mode LOCK sans avoir eu préalablement l'émetteur hors tension.

1. Pour passer du mode LOCK au mode SETUP, maintenez la molette enfoncée pendant 1,5 seconde environ. L'écran affiche :

1. Tournez la molette un court instant à gauche.

L'écran affiche en dB le gain d'entrée sur lequel est réglé l'émetteur tandis que l'étiquette "GAIN" clignote.

1. Appuyez un bref instant sur la molette.

Sur l'écran, la valeur courante (en dB) clignote :

1. Vous avez alors le choix entre la sélection manuelle (point 3.8.1) ou la sélection automatique (point 3.8.2) du gain d'entrée.
2. Pour incrémenter la valeur de 1 dB, tournez la molette un court instant à droite.

Pour décrementer la valeur de 1 dB, tournez la molette un court instant à gauche. Une fois que l'on est arrivé à "00", le prochain affichage est "Auto" (voir point 3.8.2).

1. Appuyez un bref instant sur la molette.

L'écran affiche :

3.7 Installations multicanaux

Remarque :

Important!

3.8 Réglage du gain d'entrée

3.8.1 Sélection manuelle du gain d'entrée

• Si vous souhaitez mémoriser le nouveau réglage, appuyez un bref instant sur la molette.

L'écran affiche la valeur mémorisée en dB tandis que l'étiquette "GAIN" clignote.

• Si vous ne souhaitez pas mémoriser le nouveau réglage, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche "Save-n".
• Appuyez un bref instant sur la molette. L'écran revient à la valeur initiale, affichée en dB, tandis que l'étiquette "GAIN" clignote.
• Vous pouvez reprendre le réglage du gain d'entrée en répétant les étapes de 1 à 2.
• Pour revenir en mode LOCK, maintenez la molette enfoncée pendant 1,5 seconde environ.

3.8.2 Sélection automatique du gain d'entrée

1. À partir du menu GAIN, tournez la molette à droite jusqu'à ce que l'écran affiche :

1. Appuyez un bref instant sur la molette. L'affichage "TEST" clignote sur l'écran.
2. Parlez ou chantez dans le micro. Le gain d'entrée est mis automatiquement au niveau optimal. Le niveau audio est indiqué sur l'écran par des traits courts. La crête est figurée par un trait plus épais apparaisant pendant 2 secondes sur l'écran.
3. Appuyez un bref instant sur la molette. L'écran affiche :

• Si vous souhaitez memoriser le nouveau réglage, appuyez un bref instant sur la molette. L'écran affiche la valeur memorisée en dB tandis que l'étiquette "GAIN" clignote.
• Si vous ne souhaitez pas memoriser le nouveau réglage, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche "Save-n".
• Appuyez un bref instant sur la molette. L'écran revient à la valeur initiale, affichée en dB, tandis que l'étiquette "GAIN" clignote.
• Vous pouvez reprendre le réglage du gain d'entrée en répétant les étapes de 1 à 4.
• Pour revenir en mode LOCK, maintenez la molette enfoncée pendant 1,5 seconde environ.

4 Utilisation

4.1 Menus d'affichage et de En mode LOCK, vous disposez de quatre menus d'état.

configuration

4.1.1 Mode LOCK

1. Pour faire défiler les menus dans l'ordre ci-dessous, tournez d'un geste bref la molette à droite.

Menu Fréquences: Porteuse en MHz, diagramme d'usure de la batterie. L'affichage "MUTE" indique que le micro est sur muet.

Menu Presets (n'apparait que si au moins un preset est mémorisé) : Porteuse indiquée en tant que numéro de canal d'un groupe de fréquences, diagramme d'usure de la batterie. Le micro est en service.

Menu GAIN : Gain d'entrée en dB.

Menu Batterie : Capacité de la batterie en heures et sous forme de segments. Le micro est en service.

1. Vous pouvez faire défiler l'affichage des paramètres ci-dessus dans l'ordre inverse en tournant la molette à gauche.

Dans les modes SETUP et SILENT, les différents menus de configuration (voir points 3.4 à 3.8) s'affichent dans l'ordre ci-dessous :

• Menu Presets
• Menu Fréquences
• Capacité batterie
• Menu Gain
• Pour passer du mode LOCK au mode SETUP et inversement, maintenez la molette enfoncée pendant env. 1,5 seconde. En mode LOCK, l'écran affiche "LOCK".

En mode SETUP, l'émetteur fonctionne normalement. N'oubliez pas toutefois que vous risquez de modifier les réglages en agissant par inadvertance sur la molette. Au bout de 15 minutes environ, l'émetteur se met automatiquement en mode LOCK.

• Pour passer du mode LOCK ou SETUP au mode SILENT et inversement :
• Mettez l'émetteur hors tension.
• Remettez l'émetteur sous tension en appuyant 1,5 seconde env. sur la touche ON/OFF (pour passer en mode LOCK) ou sur la molette (pour passer en mode SILENT).
• Pour mettre le micro sur muet, faites glisser le commutateur MUTE (4) vers l'extérieur de l'émetteur. La LED témoin (1) passa au rouge.
• Pour remettre le micro en service, faites glisser le commutateur MUTE (4) vers le centre de l'émetteur. La LED témoin (1) passe au vert.

Le jeu de codes couleur se compose de bandes de papier de différentes couleurs que vous pouvez assigner aux divers canaux d'un système multicanaux et sur lesquelles vous pouvez inscrire ou imprimer des informations supplémentaires (p. ex. numéro du canal, fréquence, nom de l'acteur, etc.).

1. Dévissez le capuchon du compartiment des piles (1) dans le sens inverse de la montre.
2. Extrayez le support de code couleur (2) du couvercle transparent.
3. Placez la bande de papier voulue (3) choisie dans le jeu de codes couleur sur le support (2).
4. Enlevez le support de code couleur (2) jusqu'en butée sous le couvercle transparent.
5. Revissez le capuchon du compartiment des piles (1) dans le sens de la montre sur l'émetteur.

En mode LOCK, l'écran affiche en permanence la capacité momentanée de la batterie sous forme de segments au-dessous de l'affichage de fréquence.

Lorsque l'étiquette "BATT" se met à clignoter, que les barres sont remplacées par un trait et que la LED témoin passe au rouge, replacez les piles le plus vite possible ou rechargez l'accu AKG BP 4000.

Pour savoir combien vous avez encore d'autonomie, tournez la molette d'un geste bref de une à trois fois (suivant le menu courant) à droite ou à gauche. La capacité de la batterie s'affiche en heures et sous forme de segments.

Un microphone pour le chant offre de nombreuses possibilités d'influencer la façon dont le son de votre voix sera restitué par l'installation de sonorisation.

Voici quelques consignes qui vous permettront d'obtenir un résultat optimal avec votre émetteur à main HT 4000.

Plus l'écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moelleuse. Vous obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que l'acoustique de la salle se met en valeur. La voix peut encore prendre un ton plus agressif, neutre ou sous-entendu, etc.... selon la musique d'accompagnement simplement en changeant l'écart par rapport à la bouche. L'effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.

4.4 Changement de code couleur

Voir Fig. 4

4.6.1 Ecart du micro et effet de proximité

Voir Fig. 5

4.6.2 Angle d'incidence voir fig. 5

Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans le microphone afin d'éviter le souffle et les sifflantes. Il est possible de chanter dans le microphone en le tenant de côté ou en se plaçant au-dessus de la tête du micro.

4.6.3 Réaction acoustique voir fig. 6

L'effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. La réaction acoustique se développe à partir d'un certain niveau (seuil d'accrochage) qui correspond à une sorte de bouclage du circuit. Le système se met alors à siffler. Pour l'interrompre, il faut réduire le volume.

En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène, on obtient la meilleure protection contre l'effet de Larsen.

Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou les haut-parleurs de la sono.

Certains phénomènes de résonance (quels qu'ils soient déterminés par l'acoustique d'une salle) peuvent également provoquer un Larsen, et cela dans la partie inférieure du spectre sonore ; c'est donc - indirectement - l'effet de proximité qui en est responsable. Dans ce cas il suffit souvent d'augmenter la distance du microphone pour faire disparaître le Larsen.

4.6.4 Chanteurs d'accompagnement voir fig. 7

1. Ne laissez jamais plus de deux personnes chanter dans un seul microphone.
2. Faites attention que l'angle d'incidence n'excède pas. Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chanteurs arrivait sur le micro sous un angle supérieur à, ils seraient obligés d'augmenter le niveau du canal micro jusqu'à un point où le risque de larsen serait excessif.

4.7 Installations multicanaux

Si la réception, sur l'une des fréquences, est altérée par des interférences, cherchez sur le récepteur au moyen d'Auto Channel Setup le sous-canal disponible le plus proche dans la gamme de fréquences. Si vous ne trouvez aucun sous-canal disponible, sélectionnez sur le récepteur au moyen d'Auto Group Setup une autre gamme de fréquences dans le même preset et réglez à nouveau la fréquence de chaque émetteur et récepteur.

4.8 Conseils pour l'entretien de la batterie

1. Si vous restez plus d'une semaine sans utiliser l'émetteur, sortez les piles ou l'accu BP 4000 de l'émetteur.
2. Prenez l'habitude de recharger l'accu BP 4000 à fond chaque fois que vous avez utilisé l'émetteur pendant une ou deux heures. Vous évitez ainsi de vous retrouver avec un accu épuisé en cours de représentation.
3. Chargez toujours l'accu BP 4000 à fond lorsque vous le conservez hors de l'émetteur. L'accu s'épuisera ainsi moins vite.

5 Nettoyage

Nettoyez les surfaces de l'émetteur avec un chiffon douple humecté d'eau.

6 Messages d'erreur

Les messages d'erreur suivants peuvent apparaître sur l'écran, soit après la mise sous tension, soit en cours de service :

Messages d'erreurs affichés	Erreur	Remède
Err.>rF<	Erreur de PLL. (le récepteur ne peut pas se synchroniser sur la fréquence sélectionnée)	1. Appuyer brièvement sur la molette et choï- sir une autre fréquence. 2. Si cela se produit régulérique, adressez- vous à votre spécialiste AKG.
Err.>SYS<	Les régliages de fréquences ne peuvent être modifiés.	1. Éteindre l'émetteur et le pallumer après environ 10 secondes. 2. En cas d'échec, adressez-vous à votre spécialiste AKG.
Err.>USr<	La dernière configuration sauvégardée ne peut être chargée.	1. Régler la fréquence de nouveau. 2. Si cela se produit régulérique, adressez- vous à votre spécialiste AKG.
Err.>FrE<	Dans le menu Fréquence, it est impossible de désirir une fréquence.	1. Utiliser la fréquence précédente. 2. Appuyer brièvement sur la mollette et choï- sir une fréquence dans le menu Preset. 3. Si cela se produit régulérique, contactez votre S.A.V. AKG.
Err.>PrE<(s'affiche après la mise sous tension et lors-qu'on essaire de sélectionner un preset. Ce message s'affiche aussi sur le récepteur!)	Tous les preset sont défectueux, on ne peut pas scélectionner de preset.	1. Régler correctement la fréquence dans le menu fréquence (point 3.6.2).2. Contactez votre S.A.V. AKG.
Err.>PrE<(s'affiche uniquement après la mise sous tension. Ce message ne s'affiche pas sur le récepteur!)	Un ou plusieurs preset sont défectueux.	1. Vous pouvez scélectionner des preset mais les preset défectueux ne sont pas affichés.2. Contactez votre SAV AKG.
Err.rPt<	Impossibilité d'afficher l'autonomie restante.	1. Contrôler les batteries : remplacez immédiatement les accus standards par des piles ou par l'accu BP 4000.2. Sorter l'accu BP 4000 et le remettre en place.3. Si le message d'erreur s'affiche de nouveau, recharger l'accu.4. Si le message d'erreur s'affiche pour différents accus et types de piles, contactez votre SAV AKG.
Err.AF<	Pas de signal sur l'entrée audio.	1. Contrôler la tête de micro.2. Monter la tête de micro.3. Appuyer un bref instant sur la molette.4. Si cette erreur se produit fréquèment, contactez votre SAV AKG.
Err.Acc<	L'accu BP 4000 n'est pas en ordre de marche	1. Sorter l'accu BP 4000 et le remonter.2. Si cette erreur se reproduit, charger l'accu.3. Si cette erreur se produit fréquèment, contactez votre SAV AKG.
Err.JoG<	Défaut interne dans la molette.	1. (La molette fonctionné malgré le message d'erreur) Couper l'émetteur et le remettre sous tension au bout de 10 secondes.2. (La molette ne réalisait pas) Sorter les piles de l'émetteur et les remettre en place - Mettre l'émetteur sous tension.3. Si cette erreur se produit, contactez votre SAV AKG.

Pour effacer un message d'erreur, appuyez sur la molette. Pour le dépannage, veuillez vous reporter au mode d'emploi du récepteur SR 4000.

7 Caractéristiques techniques

Plages de fréquences porteuses :	650-680, 680-710, 720-750, 760-790, 790-820, 835-863 MHz
Porteuses :	jusqu'à 1200
Modulation :	FM
Excursion nominale :	± 20 KHz
Bande passante audio :	35 - 20.000 Hz
Distorsion par harmonique à 1 kHz :	<0,3% pour l'excursion nominale
Rapport signal/bruit :	typ. 118 dB(A)
Puisance HF :	30 mW ERP
Niveau d'entrée :	140 dB-SPL pour l'excursion nominale
Consommation :	<125 mA
Alimentation :	2 piles AA de 1,5 V ou accu BP 4000
Autonomie :	15 h avec piles alcalines, 12 h avec le BP 4000
Dimensions :	239 x 39 mm
Poids net :	320 g (sans les piles)

2 batteries de 1,5 V, dimension AA

3.6.1. Menu de préréglage
