B&W SIGNATURE DIAMOND - Haut-parleurs B&W - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte au sol (colonne)
Dimensions (H x L x P)	Environ 1200 x 300 x 400 mm
Poids	Environ 50 kg par enceinte
Impédance nominale	8 ohms
Efficacité (sensibilité)	90 dB (1 W / 1 m)
Réponse en fréquence	30 Hz – 30 kHz
Type de tweeter	Dôme diamant
Type de haut-parleur médium	FST (Fixed Suspension Technology)
Haut-parleurs de grave	Plusieurs (configuration spécifique Signature Diamond)
Type d'enceinte	Éventée (bass-reflex) avec tampon de mousse fourni
Finition	Bois véritable avec plateau en marbre italien
Puissance ampli recommandée	100 – 300 W RMS sous 8 ohms
Fonctions principales	Bi-câblage possible, réglage des pointes de sol, compensation de graves par bouchons en mousse
Accessoires inclus	5 pointes de sol, 5 tampons caoutchouc, 5 écrous de blocage, 1 clé Allen, 2 bouchons de mousse pour évent
Garantie	5 ans (enceinte) / 2 ans (électronique)
Entretien	Dépoussiérer, nettoyer grille avec brosse, ne pas toucher les haut-parleurs
Réparabilité	Réseau de distributeurs agréés Bowers & Wilkins

FOIRE AUX QUESTIONS - B&W SIGNATURE DIAMOND B&W

Comment installer les pointes de sol ?

Couchez délicatement l'enceinte sur le côté. Vissez les cinq pointes dans les filetages sous la base (figure 3). Redressez l'enceinte puis ajustez chaque pointe pour qu'elle touche le sol. Serrez les écrous de blocage avec la clé Allen fournie.

Puis-je utiliser les tampons en caoutchouc à la place des pointes ?

Oui, si vous ne souhaitez pas percer la moquette ou sur un sol dur. Remplacez les pointes par les tampons caoutchouc fournis et réglez de la même manière.

Comment brancher les enceintes en bi-câblage ?

Retirez les cavaliers reliant les deux paires de bornes (à l'aide de la clé Allen). Connectez chaque paire de bornes à l'amplificateur indépendamment. L'impédance totale ne doit pas être inférieure à la valeur recommandée.

Quelle est la position idéale pour les enceintes ?

Placez-les à 2 à 3 mètres l'une de l'autre, formant un triangle équilatéral avec la position d'écoute. Éloignez-les d'au moins 0,5 m du mur arrière et 1 m des murs latéraux. Orientez-les vers la zone d'écoute.

Comment réduire le niveau de grave ?

Éloignez les enceintes des murs. Si nécessaire, insérez les bouchons de mousse fournis dans les évents de décompression (retirez d'abord la grille). Vous pouvez aussi rapprocher les enceintes des coins pour augmenter le grave.

Quelle est la période de rodage ?

Les suspensions des haut-parleurs se libèrent après environ 15 heures d'utilisation normale. Le son peut sembler brillant au début, puis s'adoucit. Comptez jusqu'à un mois pour une stabilisation complète.

Comment nettoyer les enceintes ?

Dépoussiérez régulièrement. Pour une saleté plus tenace, retirez la grille et pulvérisez un nettoyant doux sur un chiffon (jamais directement). N'utilisez pas de produits abrasifs. Ne touchez pas les haut-parleurs.

Que faire si le son paraît trop brillant ?

Ajoutez des surfaces absorbantes dans la pièce : tapis, rideaux, meubles rembourrés. Si le son est trop sourd, retirez ces éléments. Ajustez aussi l'angle des enceintes pour modifier la diffusion des aigus.

Quelle est la garantie de l'enceinte Signature Diamond ?

La garantie limitée est de 5 ans pour les haut-parleurs et le coffret, et 2 ans pour les composants électroniques. Elle s'applique au propriétaire d'origine. Contactez le revendeur agréé pour toute réclamation.

Pourquoi ne faut-il pas toucher le tweeter ?

Le dôme en diamant est très délicat. Tout contact peut l'endommager irréversiblement. Manipulez l'enceinte par le coffret, jamais par le tweeter.

MODE D'EMPLOI B&W SIGNATURE DIAMOND B&W

Manuel d'utilisation...5

Garantie limitée. 8

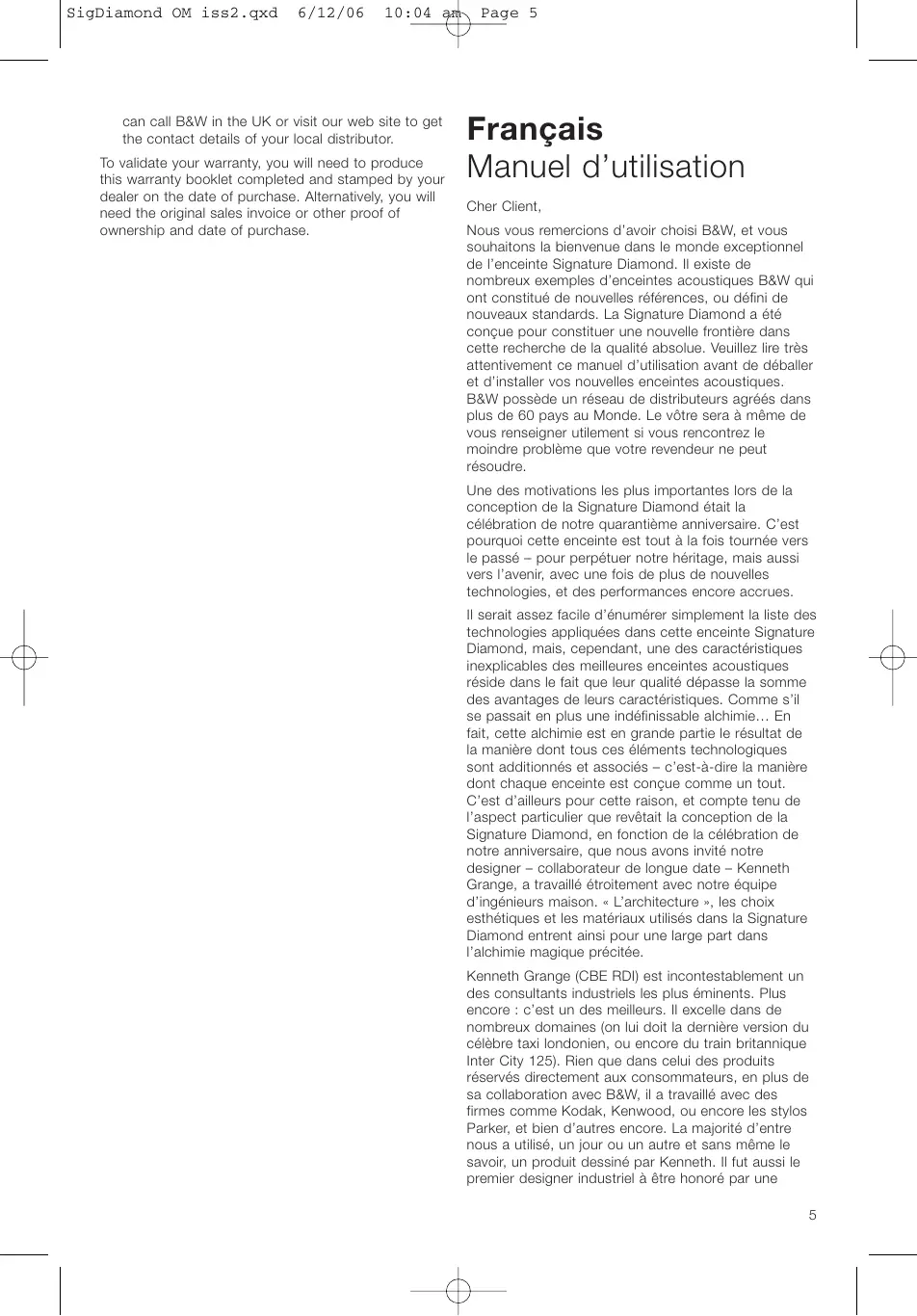

Cher Client,

Nos vous remercions d'avoir choisi B&W, et vous souhaitons la bienvenue dans le monde exceptionnel de l'enceinte Signature Diamond. Il existe de nombreux exemples d'enceintes acoustiques B&W qui ont constitué de nouvelles références, ou défini de nouveaux standards. La Signature Diamond a été conçue pour constituer une nouvelle frontière dans cette recherche de la qualité absolue. Veuillez lire très attentivement ce manuel d'utilisation avant de déballer et d'installer vos nouvelles enceintes acoustiques. B&W possède un réseau de distributeurs agréés dans plus de 60 pays dans le Monde. Le vôtre sera à même de vous renseigner utilement si vous rencontrez le moindre problème que votre revendeur ne peut résoudre.

Une des motivations les plus importantes lors de la conception de la Signature Diamond était la célébration de notre quarantième anniversaire. C'est pourquoi cette enceinte est tout à la fois tournée vers le passé – pour perpétualier notre héritage, mais aussi vers l'avenir, avec une fois de plus de nouvelles technologies, et des performances encore accrues.

Il serait assez facile d'énumérer simplement la liste des technologies appliquées dans cette enceinte Signature Diamond, mais, cependant, une des caractéristiques inexplicables des meilleures enceintes acoustiques réside dans le fait que leur qualité dépasse la somme des avantages de leurs caractéristiques. Comme s'il se passait en plus une indéfinissable alchimie... En fait, cette alchimie est en grande partie le résultat de la manière dont tous ces éléments technologiques sont additionnés et associés - c'est-à-dire la manière dont chaque enceinte est conçue comme un tout. C'est d'ailleurs pour cette raison, et compte tenu de l'aspect particulier que revêtait la conception de la Signature Diamond, en fonction de la réalisation de notre anniversaire, que nous avons invité notre designer - collaborateur de longue date - Kenneth Grange, à travaillé étroitement avec notre équipe d'ingénieurs maison. « L'architecture », les choix esthétiques et les matériaux utilisés dans la Signature Diamond entrent ainsi pour une large part dans l'alchimie magique précitée.

Kenneth Grange (CBE RDI) est incontestablement l'un des consultants industriels les plus éminents. Plus encore : c'est l'un des salariés. Il excelle dans de nombreux domaines (on lui doit la dernière version du célèbre taxi londonien, ou encore du train britannique Inter City 125). Rien que dans celui des produits réservés directement aux consommateurs, en plus de sa collaboration avec B&W, il a travaillé avec des firmes comme Kodak, Kenwood, ou encore les stylos Parker, et bien d'autres encore. La majorité d'entre nous a utilisé, un jour ou un autre et sans même le savoir, un produit dessiné par Kenneth. Il fut aussi le premier/designer industriel à être honoré par une

exposition au Victoria et Albert Museum de Londres, à recevoir cinq Diplômes d'honneur universitaires britanniques (University Honorary Doctorates), dont celui du Royal College of Art de Londres, dont il est d'ailleurs un des professeurs consultants.

Le design de la Signature Diamond fut pour Kenneth une des tâches les moins contraignantes dans nos exigences, mais certainement pas une des plus simples qu'un designer puisse avoir à réaliser. Nous lui avons demandé de suivre son instinct, et de revoir l'enceinte acoustique dont il avait toujours rêvé. Les designers ne travaillent que rarement suivant leurs propres goûts ; ils doivent avant tout changer le Monde dans lequel nous vivons selon d'autres perspectives que les leurs. Aussi, pour Kenneth, le fait de le placer comme un « simple consommateur » fut une expérience inhabituelle.

Le chemin qu'il a décidé de suivre revêt deux aspects principaux. Tout d'abord, il a développé les formes esthétiques, des tubes entrecroisés - une solution qu'il avait déjà AAPARAVANT, mais qu'il n'avait pas encore eu l'occasion de développement. Ensuite, le choix des matériaux et de la finition, qui devant créer la personnalité de la Signature Diamond. Quel meilleur matériel, par exemple, que le marbre italien pour servir d'écran au dôme diamant du tweeteter?

Ainsi la Signature Diamond est-elle le parfait exemple d'une recherche personnelle et originale, associant étroitement le travail des designers industriels et des ingénieurs acousticiens. Nous espérons que vous aurez autant de plaisir à l'écouter que Kenneth en a eu à la dessiner.

Information sur la protection de l'environnement

Les produits B&W sont conçus en conformité totale avec les nouvelles normes internationales concernant l'interdiction d'utilisation de certaines substances dangereuses (RoHs) dans les équipements électriques et électroniques, ainsi que la capacité de recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes. Consultez ce revendeur pour de plus amples informations et conseils concernant la meilleure façon de recycler ou vous débarrasser des appareils de ce type, dans le respect de l'environnement et des dispositions légales.

Déballage et installation

Les Signature Diamond sont tout à la fois lourdes et relativement fragilisées ; aussi doit-on les sortir de leurs cartons très soigneusement. La Figure 1 illustre la procédure à suivre pour leur déballage. Compte tenu du poids et de leur relative fragilité, nous recommandons vivement l'intervention simultanée de deux personnes pour cette opération. Il est également préférable de déballer les enceintes le plus près possible de la position où elles seront définitivement installées. Ne jamais transporter ou manipuler

L'enceinte par le coffret de son tweeter! Évitez de toucher directement quelque partie que ce soit des haut-parleurs.

L'installation des pointes (ou des supports tampons en caoutchouc), ainsi que les branchements électriques, seront de préférence effectués pendant que l'enceinte est encore couchée sur l'un de ses côtés, au moment de son déballage. Voir la Figure 1 pour identifier l'étape appropriée, au moment de ce déballage. L'emballage protecteur en plastique, autour de l'enceinte, doit être partiellement découvert pour avoir accès à la partie inférieure de l'enceinte.

Vérification du contenu de l'emballage

Vérifiez que le carton contienne bien :

1 carton interne d'accessoires contenant :

5 pointes de liaison au sol 5 supports tampons de caoutchouc de liaison au sol 5 écrous déblocage (10 mm) 1 clé Allen

Installation des enceintes

Compte tenu du poids et de leur relative fragilité, nous recommandons vivement l'intervention simultanée de deux personnes pour cette opération.

La Signature Diamond est conçue pour être posée directement au sol. Il est donc important de s'assurer de la stabilité parfaite de l'enceinte vis-à-vis du sol, en utilisant de préférence les pointes de liaison fournies. Ces pointes sont conçues pour chercher une moquette et prendre appui directement sur le sol dur, en dessous. Dans un premier temps, laissez les écrous de blocage suffisamment libres pour pouvoir visser et dévisser chaque pointe, et procéder ainsi à l'équilibrage parfait de l'enceinte sur le sol.

Les pointes seront visées sous l'enceinte pendant qu'elle est encore couchée sur le côté, au moment de son déballage, ou plus tard, au moment de la réalisation des branchements. Identifiez les cinq orifices correspondants, sous la base (voir Figure 3), et vissez une pointe dans chacun de ces filetages.

Une fois que les pointes ont été visées et l'enceinte redressée en position normale, elle va certainement se retrouver légèrement bancale par rapport au sol. Pour éliminer ce déséquilibre, commencez par dévisser les pointes qui ne touchent pas le sol, jusqu'à ce que l'enceinte soit parfaitement verticale et totalement stable par rapport au sol. Vissez alors l'écrou de blocage sur chaque pointe. L'ensemble de ces opérations se fera de préférence après que les enceintes aient été parfaitement positionnées par rapport à la position d'écoute.

Si vous n'avez pas de moquette, et/ou ne souhaitez pas déterminer le revêtement de surface de votre sol, placez sous chaque pointe une rondelle métallique (une pièce de monnaie, par exemple), ou utilisez les tampons en caoutchouc également fournis. Réglez les pieds en caoutchouc exactement de la même manière que celle décrite ci-dessus pour les pointes.

Choix de la position

Le réglage de la position des enceintes au moment de leur installation est susceptible d'améliorer grandement les résultats sonores, et constitue donc une première étape essentielle.

Comme base de positionnement, les deux enceintes doivent être éloignées de 2 à 3 mètres l'une de l'autre, cette distance représentant un des côtés d'un triangle équilatéral dont le troisième angle n'est autre que la position d'écoute privilégiée. Idéalement, les enceintes seront également éloignées d'au moins 0,5 mètre du mur arrière de la pièce, et d'1 mètre des deux murs latéraux. Elles doivent être orientées de telle manière que leur face avant regarde la position d'écoute centrale privilégiée. La Figure 2 illustre ce positionnement.

Faites en sorte que l'environnement acoustique des deux enceintes soit le plus semblable possible. Par exemple, si l'une des enceintes est placée le long d'une grande baie vitrée, alors que l'autre cotoie des meubles imposants recouverts de tissu, l'équilibre tonal général et la balance stéréophonique risquent de désequilibrés.

Champs magnétiques

Les haut-parleurs à l'intérieur de l'enceinte génèrent des champs magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommandons donc de tenir éloignés d'au moins 50 centimètres des enceintes les appareils sensibles à ces champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans de type plasma et LCD ne sont pas affectés par ces champs magnétiques.

Branchements

Tous les branchements doivent être effectués les appareils étant tous éteints.

Il y a deux paires de prises réunies entre elles sous chaque Signature Diamond. Pour accéder aux prises, l'enceinte doit être très soigneusement couchée sur un de ses côtés. Ceci se fait de préférence au moment du déballage de l'enceinte. Les prises acceptent du fil nu, des connecteurs-fourches ou des prises coudées spéciales fermement fixées sur chaque conducteur électrique.

Pour les branchements classiques, les connexions reliant les prises (comme installées à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bicâblage, les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.

Si les enceintes doivent être bi-câblées, les prises à angle droit doivent être retirées en utilisant la clé Allen fournie, puis reliées aux câbles de branchement. La Figure 5 illustre l'utilisation correcte de ces prises.

Une fois que tous les branchements ont été réalisés, le système de retenue du câble doit être fermement serré sous l'enceinte, en utilisant les deux écrous papillon. L'enceinte peut alors être redressée et placée dans sa position définitive. Lors de cette opération, prenez garde que tout le poids de l'enceinte ne repose pas uniquement sur une ou deux pointes de liaison au sol.

La Figure 4 illustre les modes de câblage classique et bi-câblage, ainsi que l'utilisation du système de retenue du ou des câbles.

Branchez la prise « positif » de l'enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « - ») sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave.

Demandez conseil à votre revendeur pour le choix du câble utilisé. L'impédance totale de charge ne doit jamais être inférieure au minimum recommandé dans les spécifications, et le câble doit avoir une faible inductance, afin d'éviter toute atténuation des fréquences aiguës.

Réglage fin

Avant de procéder à ces réglages, vérifie que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inverser, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave.

Si vous désirez réduire sensiblement le niveau de grave sans pour autant modifier la position des enceintes par rapport aux murs, placez un des tampons de mousse dans l'objet de décompression (figure 5). Pour accéder à ces évêts, retirez la grille frontale des enceintes en la tirant doucement vers l'avant.

Si le niveau de grave vous paraît tout de même encore trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d'écoute. Une modification, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d'un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modifier les résultats sonores.

Si la focalisation centrale de l'image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou de modifier leur angle (plus fermé) par rapport à la zone centrale d'écoute privilégiée. La figure 2 illustre ces différentes modifications. Une variation symétrique des deux enceintes par rapport

au centre d'écoute a souvent un effet très important sur l'équilibre final du son des enceintes.

Si le son parait trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou écrans). Inversement, réduisez l'influence de tels éléments si le son semble trop sourd ou éteint.

Certaines salles souffrent d'un phénomène de « rebond » des sons, sorte d'écho du au renvoi du son entre des murs parallèles. Ces échos (« flutter », en anglais) peuvent colorer le son de manière importante. Une réverbération trop importante peut être détectée en se tenant au centre de la pièce et en tapant dans ses mains. Un tel défaut peut être éliminé en multipliant les surfaces de formes irrégulières dans la pièce, avec, par exemple, une ou plusieurs bibliothèques ou des meubles de taille plus importante, ainsi que des tableaux ou tapisseries fixés sur les murs.

Période de rodage

Les performances d'une enceinte acoustique se modifient subtillement pendant une période de rodage initiale. Si l'enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs demandent un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions sont également en « libération » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

Cependant, des périodes plus longues (jusqu'à un mois) ont été relevées, mais il semble que cela soit dû un peu à cause du rodage des enceintes, et beaucoup parce que l'auditeur doit se familiariser avec le nouveau son ! C'est particulièrement le cas ici, avec des enceintes extrêmement définies, capables de reproduire un niveau de détail exceptionnellement élevé, plus que ce à quoi s'attendait l'auditeur ; simplement, au début, ce son peut sembler un tout petit peu « projeté » en avant et brillant. À la fin de la période de rodage, le son semblera plus neutre, sans rien perdre pour autant de ses qualités en termes de transparence et de sens du détail.

Entretien

Le corps même de l'enceinte ne nécessite qu'un dépoussiérage régulier. Si vous souhaitez utiliser un nettoyant particulier, par aérosol notamment, retirez la grille frontale en tirant doucement dessus. Pulvérisez le produit nettoyant sur un chiffon, jamais directement sur l'enceinte. Faites d'abord un essai sur une petite surface peu visible, car certains produits nettoyants peuvent endommager les surfaces. Évitez systématiquement les produits abrasifs, ou contenant de l'acide, de l'alcali ou des agents anti-bactéries.

N'utilisez absolument aucun produit nettoyant sur les haut-parleurs. La grille frontale peut être nettoyée simplement avec une brosse à habits, après l'avoir déattachée de l'enceinte. Évitez de toucher les haut-parleurs, et tout spécialement le tweeter, sous peine de dommage irréversible.

Veuillez noter que, comme tous les matériaux naturels, le coffret en bois de l'enceinte est sensible à son environnement. Il est donc recommandé de ne pas le laisser exposé à des sources de chaleur directes comme les radiateurs ou des souffleries d'air chaud, qui risquent, à la longue, de déformer les panneaux de bois. Le bois est traité avec un revêtement anti rayonnement ultraviolet afin de réduire ses changements de teinte, avec le temps; une modification de couleur est toutefois possible à long terme. Cet effet sera d'autant plus sensible que les parties laissées constamment à l'ombre se modifieront moins vite que celles exposées régulièrement au rayonnement du soleil. Ces modifications ponctuelles de couleur seront limitées en prenant soin d'exposer tous les panneaux de l'enceinte, de manière régulière, aux effets du soleil. Cette procédure peut prendre plusieurs jours, voir plusieurs semaines, mais vous pouvez l'accélérer artificiellement en utilisant une lampe émettant dans l'ultraviolet.

Garantie limitée

Ce produit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. Toutefois, en cas de problème, B&W Group Ltd. et ses distributeurs nationaux garantissent une main d'œuvre (exclusions possibles) et des pièces de rechange gratuite dans tout pays desservi par un distributeur agréé de B&W.

Cette garantie limitée est valide pour une période de cinq ans à compter de la date d'achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés.

Conditions

1 La garantie est limitée à la réparation de l'équipement. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie. 2 La garantie est exclusivement réservée au propriétaire d'origine et ne peut pas être transférée. 3 Cette garantie ne s'applique qu'aux produits faisant l'objet de vices de matériaux et/ou de construction au moment de l'achat et ne sera pas applicable dans les cas suivants : a. déteriorations entrainées par une installation, connexion ou un emballage incorrect, b. déteriorations entrainées par un usage autre que l'usage correct décrit dans le manuel de l'utilisateur, la négligence, des modifications ou l'usage de pièces qui ne sont pas fabriquées ou agrées par B&W,

c. déteriorations entrainées par un équipement auxiliaire défectueux ou qui ne convient pas, d. déteriorations resulting de : accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agrés, e. les produits dont le nombre de série a ete modifié, efface, elimine ou rendu illisible, f. les produits qui ont eté réparés ou modifiés par une personne non autorisée. 4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'aftepe pas vos droits statutaires en tant que client.

Comment faire une réclamation en vertu de la garantie

Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie :

1 Si l'équipement est utilisé dans le pays d'achat, veuillez contacter le distributeur/agréé de B&W qui a vendu l'équipement. 2 Si l'opération est utilisée dans un pays autre que le pays d'achat, veuillez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l'opération. Vous pouvez appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local.

Afin de valider votre garantie, vous devrez présenter ce livre de garantie qui aura été repli et tamponné par votre revendeur le jour de l'achat. En l'absence de ce livre, vous devrez présenter l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.
