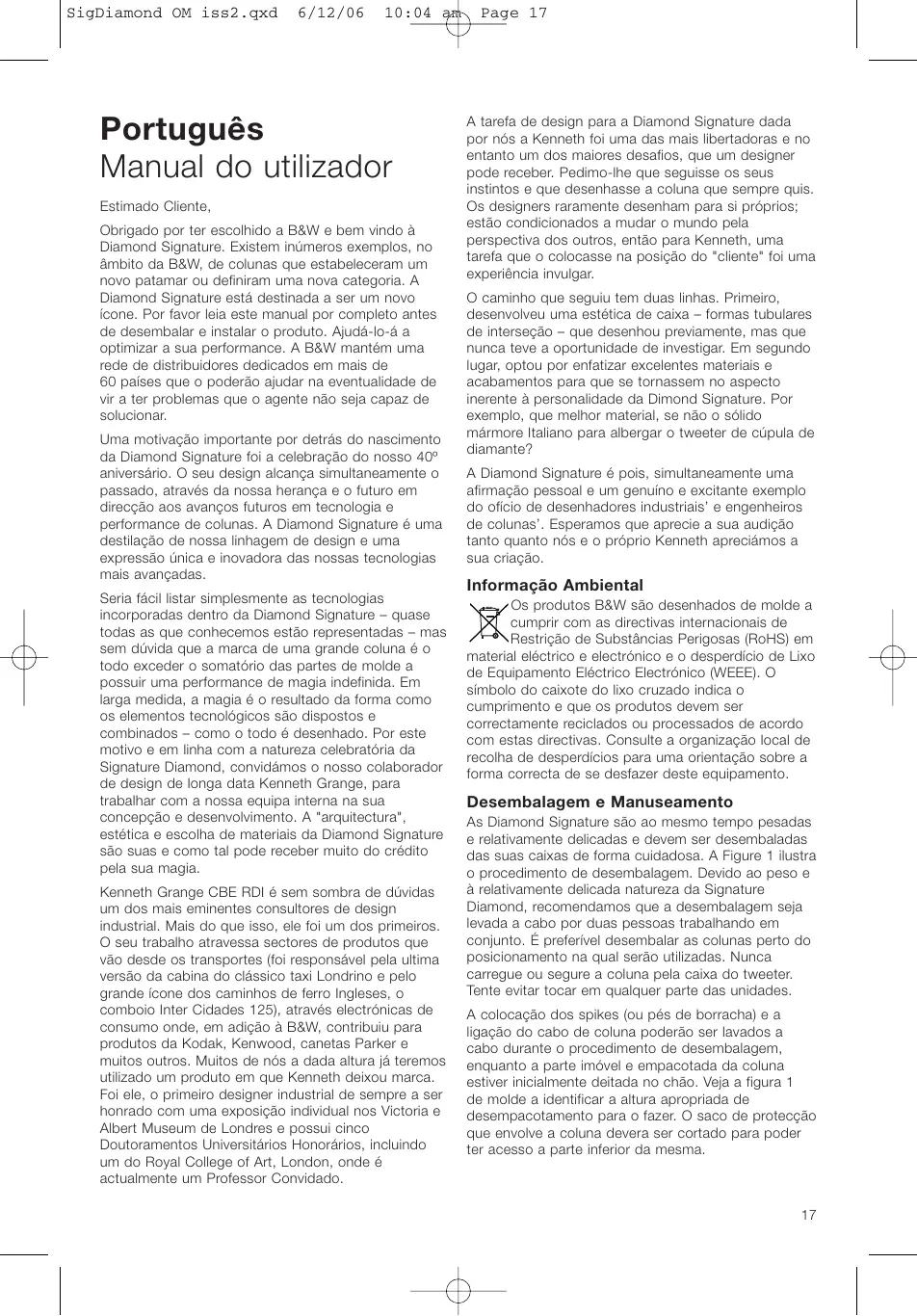

Information sur la protection de l’environnement

Les produits B&W sont conçus en conformité totale avec les nouvelles normes internationales concernant l’interdiction d’utilisation de certaines substances dangereuses (RoHs) dans les équipements électriques et électroniques, ainsi que la possibilité de recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes. Consultez votre revendeur pour de plus amples informations et conseils concernant la meilleure façon de recycler ou vous débarrasser des appareils de ce type, dans le respect de l’environnement et des dispositions légales.

Déballage et installation

Les Signature Diamond sont tout à la fois lourdes et relativement fragiles ; aussi doit-on les sortir de leurs cartons très soigneusement. La Figure 1 illustre la procédure à suivre pour leur déballage. Compte tenu du poids et de leur relative fragilité, nous recommandons vivement l’intervention simultanée de deux personnes pour cette opération. Il est également préférable de déballer les enceintes le plus près possible de la position où elles seront définitivement installées. Ne jamais transporter ou manipuler 6

L'emballage protecteur en plastique, autour de l'enceinte, doit être partiellement découpé pour avoir accès à la partie inférieure de l'enceinte.

Vérification du contenu de l’emballage

Vérifiez que le carton contienne bien : 1 carton interne d’accessoires contenant : 5 pointes de liaison au sol 5 supports tampons de caoutchouc de liaison au sol 5 écrous de blocage (10 mm) 1 clé Allen

Installation des enceintes

Compte tenu du poids et de leur relative fragilité, nous recommandons vivement l’intervention simultanée de deux personnes pour cette opération. La Signature Diamond est conçue pour être posée directement au sol. Il est donc important de s’assurer de la stabilité parfaite de l’enceinte vis-à-vis du sol, en utilisant de préférence les pointes de liaison fournies. Ces pointes sont conçues pour percer une moquette et prendre appui directement sur le sol dur, en dessous. Dans un premier temps, laissez les écrous de blocage suffisamment libres pour pouvoir visser et dévisser chaque pointe, et procéder ainsi à l’équilibrage parfait de l’enceinte sur le sol. Les pointes seront vissées sous l'enceinte pendant qu'elle est encore couchée sur le côté, aun moment de son déballage, ou plus tard, au moment de la réalisation des branchements. Identifiez les cinq orifices correspondants, sous la base (voir Figure 3), et vissez une pointe dans chacun de ces filetages. Une fois que les pointes ont été vissées et l’enceinte redressée en position normale, elle va certainement se retrouver légèrement bancale par rapport au sol. Pour éliminer ce déséquilibre, commencez par dévisser les pointes qui ne touchent pas le sol, jusqu’à ce que l’enceinte soit parfaitement verticale et totalement stable par rapport au sol. Vissez alors l’écrou de blocage sur chaque pointe. L’ensemble de ces opérations se fera de préférence après que les enceintes aient été parfaitement positionnées par rapport à la position d’écoute. Si vous n’avez pas de moquette, et/ou ne souhaitez pas détériorer le revêtement de surface de votre sol, placez sous chaque pointe une rondelle métallique (une pièce de monnaie, par exemple), ou utilisez les tampons en caoutchouc également fournis. Réglez les pieds en caoutchouc exactement de la même manière que celle décrite ci-dessus pour les pointes.

SigDiamond OM iss2.qxd

Comme base de positionnement, les deux enceintes doivent être éloignées de 2 à 3 mètres l’une de l’autre, cette distance représentant un des côtés d’un triangle

équilatéral dont le troisième angle n’est autre que la position d’écoute privilégiée. Idéalement, les enceintes seront également éloignées d’au moins 0,5 mètre du mur arrière de la pièce, et d’1 mètre des deux murs latéraux. Elles doivent être orientées de telle manière que leur face avant regarde la position d’écoute centrale privilégiée. La Figure 2 illustre ce positionnement. Faites en sorte que l’environnement acoustique des deux enceintes soit le plus semblable possible. Par exemple, si l’une des enceintes est placée le long d’une grande baie vitrée, alors que l’autre côtoie des meubles imposants recouverts de tissu, l’équilibre tonal général et la balance stéréophonique risquent de s’en trouver déséquilibrés.

Les haut-parleurs à l’intérieur de l’enceinte génèrent des champs magnétiques qui peuvent s’étendre au-delà du coffret de l’enceinte. Nous vous recommandons donc de tenir éloignés d’au moins 50 centimètres des enceintes les appareils sensibles à ces champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans de type plasma et LCD ne sont pas affectés par ces champs magnétiques.

Tous les branchements doivent être effectués les appareils étant tous éteints. Il y a deux paires de prises réunies entre elles sous chaque Signature Diamond. Pour accéder aux prises, l’enceinte doit être très soigneusement couchée sur un de ses côtés. Ceci se fait de préférence au moment du déballage de l'enceinte. Les prises acceptent du fil nu, des connecteurs-fourches ou des prises coudées spéciales fermement fixées sur chaque conducteur électrique. Pour les branchements classiques, les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l’amplificateur. En cas de bicâblage, les liens seront retirés, et chaque paire de prises sera alors reliée à l’amplificateur de manière indépendante. Ce principe de bi-câblage permet d’améliorer la résolution et la qualité des plus fins détails. Si les enceintes doivent être bi-câblées, les prises à angle droit doivent être retirées en utilisant la clé Allen fournie, puis reliées aux câbles de branchement. La Figure 5 illustre l’utilisation correcte de ces prises.

Une fois que tous les branchements ont été réalisés, le système de retenue du câble doit être fermement serré sous l’enceinte, en utilisant les deux écrous papillon. L’enceinte peut alors être redressée et placée dans sa position définitive. Lors de cette opération, prenez garde que tout le poids de l’enceinte ne repose pas uniquement que sur une ou deux pointes de liaison au sol.

La Figure 4 illustre les modes de câblage classique et bi-câblage, ainsi que l’utilisation du système de retenue du ou des câbles. Branchez la prise « positif » de l’enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l’amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « – ») sur la prise « négatif » de l’amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave. Demandez conseil à votre revendeur pour le choix du câble utilisé. L’impédance totale de charge ne doit jamais être inférieure au minimum recommandé dans les spécifications, et le câble doit présenter une faible inductance, afin d’éviter toute atténuation des fréquences aiguës.

Avant de procéder à ces réglages, vérifiez que tous les branchements sont correctement effectués, dans toute l’installation, et fermement sécurisés. Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d’améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave. Si vous désirez réduire sensiblement le niveau de grave sans pour autant modifier la position des enceintes par rapport aux murs, placez un des tampons de mousse dans l’évent de décompression (figure 5). Pour accéder à ces évents, retirez la grille frontale des enceintes en la tirant doucement vers l’avant. Si le niveau de grave vous paraît tout de même encore trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d’écoute. Une modification, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d’un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modifier les résultats sonores. Si la focalisation centrale de l’image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou de modifier leur angle (plus fermé) par rapport à la zone centrale d’écoute privilégiée. La figure 2 illustre ces différentes modifications. Une variation symétrique des deux enceintes par rapport

éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l’influence de tels éléments si le son semble trop sourd ou éteint.

Certaines salles souffrent d’un phénomène de « rebond » des sons, sorte d’écho dû au renvoi du son entre des murs parallèles. Ces échos (« flutter », en anglais) peuvent colorer le son de manière importante. Une réverbération trop importante peut être détectée en se tenant au centre de la pièce et en tapant dans ses mains. Un tel défaut peut être éliminé en multipliant les surfaces de formes irrégulières dans la pièce, avec, par exemple, une ou plusieurs bibliothèques ou des meubles de taille plus importante, ainsi que des tableaux ou tapisseries fixés sur les murs.

Les performances d’une enceinte acoustique se modifient subtilement pendant une période de rodage initiale. Si l’enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d’utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d’heures d’utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique. Cependant, des périodes plus longues (jusqu’à un mois) ont été relevées, mais il semble que cela soit dû un peu à cause du rodage des enceintes, et beaucoup parce que l’auditeur doit se familiariser avec le nouveau son ! C’est particulièrement le cas ici, avec des enceintes extrêmement définies, capables de reproduire un niveau de détail exceptionnellement élevé, plus que ce à quoi s’attendait l’auditeur ; simplement, au début, ce son peut sembler un tout petit peu « projeté » en avant et brillant. À la fin de la période de rodage, le son semblera plus neutre, sans ne rien perdre pour autant de ses qualités en terme de transparence et de sens du détail.

Le corps même de l’enceinte ne nécessite qu’un dépoussiérage régulier. Si vous souhaitez utiliser un nettoyant particulier, par aérosol notamment, retirez la grille frontale en tirant doucement dessus. Pulvériser le produit nettoyant sur un chiffon, jamais directement sur l’enceinte. Faites d’abord un essai sur une petite surface peu visible, car certains produits nettoyants peuvent endommager les surfaces. Évitez systématiquement les produits abrasifs, ou contenant de l’acide, de l’alcali ou des agents anti-bactériens.

émettant dans l’ultraviolet.
