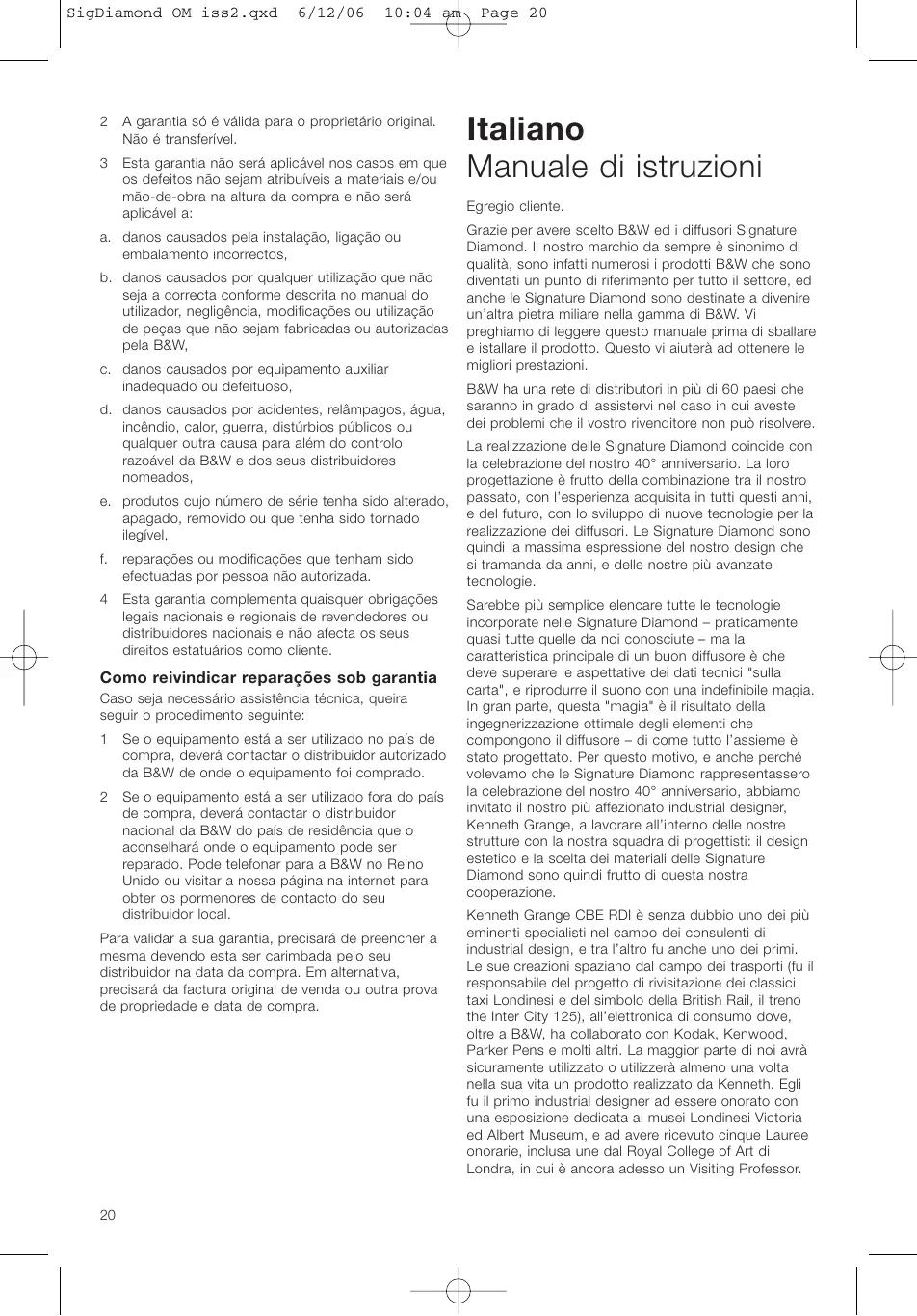

Italiano Manuale di istruzioni

Egregio cliente.

Grazie per averere scelto B&W ed i diffusori Signature Diamond. Il nostro marchio da sempre è sinonimo di qualità, sono infatti numerousi prodotti B&W che sono diventati un punto di riferimento per tutto il settore, edanche le Signature Diamond sono destinate a divinire un'altra pietra miliare nella gamma di B&W. Vi preghiamo di leggere questo manuale prima di sballare e istallare il prodotto. Questo vi aiuterà ad ottenere le migliorioni prestazioni.

B&W ha una rete di distributori in più di 60 paesi che saranno in grado di assistervi nel caso in cui avesto dei problemi che il vostro rivenditore non può risolverve.

La realizzazione delle Signature Diamond coincide con la celebrazione del loro 40^ anniversario. La loro progettazione è frutto della combinazione tra il loro passato, con l'esperienza acquisita in tutti quosti anni, e del futuro, con lo sviluppo di nuove tecnologie per la realizzazione dei diffusori. Le Signature Diamond sono quando la massima espresione del loro design che sitramanda da anni, e delle nostre più avanzate Tecnologie.

Sarebbe più simplice elencare tutte le technologie incorporate nelle Signature Diamond – praticamente quasi tutte quella da moi conosciuti – ma la caratteristica principale di un buon diffusore è che deve superare le aspettative dei dati tecnici "sulla carta", e riproduire il suono con una indefinibile magia. In gran parte, questa "magia" è il risultato della ingegnerizzazione ottimale degli elementi che compongo il diffusore – di come tutto l'assieme è stato progettato. Per quello motivo, eanche perché volevamo che le Signature Diamond rappresentassero la celebrazione del nostro 40^ anniversario, abbiamo invitato il nostro più affezionato industrial designer, Kenneth Grange, a lavorare all'interno delle nostre strutture con la nostra squadra di progettisti: il design estetico e la scelta dei materiali delle Signature Diamond sono quindi frutto di questa nostra cooperturaione.

Kenneth Grange CBE RDI èswana dubbio uno dei più eminenti specialisti nel Campo dei consulenti di industrial design, e tra l'alto fu anche uno dei primi. Le sue creazioni spaziano dal Campo dei trasporti (fu il responsable del progettio di rivasitazione dei classici taxi Londinesi e del symbolo della British Rail, il treno the Inter City 125), all'elettronica di consumo dove,及其他 a B&W, ha collaborato con Kodak, Kenwood, Parker Pens e molti altri. La maggior parte di那是 avril sicuramente utilizzato o utilizzera almeno una volta nella sua vita un prodotto realizzato da Kenneth. Egli fu il primo industrial designer ad essere onorato con una espesizione dedicata ai musei Londinesi Victoria ed Albert Museum, e ad ave ricevuto cinque Lauree onorarie, inclusa une dal Royal College of Art di Londra, in cui è ancora adesso un Visiting Professor.

Le direttive per la progettazione che Kenneth ha ricevuto da noi per la realizzazione delle nostre Signature Diamond sono state tra le più liberali, e comunique stimolanti, che un designer possa desiderare: gli abbiamo chiesto di seguire il suo istinto e di realizazze il diffusore dei loro sogni. I designer raramente progettano prodotti per se stessi, sono sempre condizioniato a dover progettare qualcosa che stravolga le regole attuali del design, ma secondo la prospettiva di qualcun altro; perché per Kenneth, una progettto del genere che lo poneva in veste di "cliente" fu una esperienza inconsueta.

L'idea che ebbe aveva due fili conduttori: Il primo: Lo sviluppo della forma esterna, del "involcuro" del diffusore - una intersezione di forme tubolari - che era più stato realizzato in passato, ma che non aveva mai avuto una opportunità de applicazione fino ad allora. Il secondo: La scelta di materiali di alta qualità che avessero caratteristiche estetiche e funzionali tali da potere esprimere tutte la personalità delle Signature Diamond. Quale materiale migliorare, ad esempio, del pregevole marmo Italiano per racchiudere un tweeter a cupola in diamante?

Le Signature Diamond sono quindi si una affirmazione personale, sua un genuino ed eccitante esempio della abilità dell'industrial designer e degli ingegneri progettisti di diffusori. Speriamo che apprezzerete questi diffusori quando moi e Kenneth abbiamo apprezzato realizzarli.

Informazioni ambientali

I prodotti B&W sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significolo del cestino con le ruote e la croce sopra, indica la compatibilità conQLeste norme,e che il prodotto devese essere riciclato o smaltito in ottemperanza a questo dirittive.Per informazioni sullo smaltimento di quello prodotto fate riferimento alle norme locali del vostro paese.

Sballaggio e movimentazione

Le Signature Diamond sono diffusori pesanti e delicati, e devono essere rimosse dagli imballi con molto attenzione. La Figura 1 illustra le procedure di stallaggio; dato il considerevole peso dei diffusori vi consigliamo di effettuire dette operazioni in due persone. E' inoltre preferibile sballare i diffusori in prossimità del punto in cui andranno poi posizionati per l'utilizzo. Non sollevate o spostate mai il diffusore facendo leva sul cabinet del tweeter. Fate attenzione a non toccare gli altoparlanti.

L'installazione dei piedini a punta (o in gomma) ed il collegamento più essere effettuato durante le operazioni di sballaggio, quando il diffusore ancora non è ancora sballato completeness e sdraieto su di un lato. Vedi Figura 1 per identificare il momento più opportuno durante lo sballaggio. Il telo a protezione del diffusore delve essere tagliato per potere accederate alla base del diffusore.

Contenu dell'imballo

Controllate che nell'imballo siano presenti:

1 set di accessori composto da:

5 piedini a punta
5 piedini in gomma
5 dadi di fissaggio
1 chiave Allen

Installazione dei diffusori

Dato il considerevole peso dei diffusori vi consigliamo di effettuare le operazioni descritte di seguito in due persona.

Le Signature Diamond sono state realizzate speficatamente per l'utilizzo a pavimento. Assicuratve che i diffusori siano posizionati stabilmente sul pavimento, se possible utilizzato i piedini a punta forniti in dotazione, che sono progettati appositamente per perforare un tappeto e poggiare direttamente sul pavimento sottostante. Inizioamente, avvitate i dadi di fissaggio sui piedini in modo che i dadi siano abbena sopra la superficie del tappeto quando i diffusori sono poggiati sul pavimento in posizione verticale.

Vi consigliamo di insertire i piedini a punta sulla parte inferiore del diffusore quando il diffusore è sdraioso su di un lato durante le operazioni di sballaggio o successivement durante il collegamento. Individuate i cinque fori filettati sulla base del diffusore (vedi Figura 3) ed avvitate un piedino a punto in ognuno di essi.

Una volta che i piedini a punta sono stati inserti ed il diffusore è stato riposizionato verticalmente, potrebbe non essere stabile e oscillare sul pavimento. Per minimizzare l'oscillazione, svitate i piedini che non toccano il pavimento finché il diffusore non rimane stabilmente in posizione, quindi serrate i dadi di bloccaggio contro la base. Potrebbe essere piùvantaggiioso insere e regolare i piedini a punta dopo avere positonzato in maniera ottimale i diffusori.

Se除去 ai diffusori non c'è un tappeto e volete evitare di graffiare la superficie del pavimento, potete utilizzato dei sottopunta di metallo (ad esempio una moneta) frapponendoli tra i piedini ed il pavimento, oppure utilizzato i piedini di gomma forniti in alternatively. Avvitate alla base del diffusore i piedini in gomma e regolateli effettuanto le stesse operazioni descrirente per i piedini a punta.

Posizionamento del diffusore

Dopo aveo effettuato I'installazione iniziale, la regolazione della posizione dei diffusori aumenta sicuramente la qualità sonora del systema.

Come regola genrale, i diffusori dovrebbero essere positizonati ad una distanza tra loro compresa tra 2.0m e 3.0m,agli angoli di un triangolo equilatero in cui la posizione di ascolto rappresenta il terzo angolo. Idealmente, i diffusori dovrebbero essere positizonati almeno a 0.5m alla parete posteriori, ed almeno ad 1.0m delle pareti laterali. Dovrebbero essere angolati verso l'interno in modo da essere direzionati verso, o

di fronte, alla posizione di ascolto. In Figura 2 viene indica la posizione.

Assicuratevi che lo spazio circostante ad agli diffusore sia, acusticamente parlando, simile; per esempio, se un diffusore è vicino ad una parete nelle l'altre diffusore è vicino a tendaggi, sia l'immagine sonora globale, sia l'imagine stereo, potrebbero essere compromisesè.

Campi magnetici dispersi

Le unità altoparlianti creano campi magnetici dispersi che si estendono al di là del cabinet. Vi raccomandiamo di tenere lontani i prodotti sensibili ai campi magneti (televisioni CRT, schermi per computer, dischi per computer, tessere magnetiche, nastri audio e video e simili), almeno a 0,5 m dal diffusore. Schermi LCD e plasma non subiscono nessuna influenza dai campi magnetici.

Collegamenti

Tutti i collegamenti dovrebbero essere effettuati con gli appearecchi spenti.

Vi sono due coppie di terminali, collegati fra loro, sul lato inferiore delle Signature Diamond. Per accedervi, il diffusore delve essere coricato delicatamente su di un bianco. Questo operazione può effettuata durante lo sballaggio. Questi terminali accettano cavi spellati, connettori di tipo spade o connettori custom ad angolo retto posti alle estremità dei cavi di collegamento.

Per un normale collegamento i collegamenti tra i terminali dovrebbero rianere in posizione (come li trovate), bastera collegare solo una copbia di terminali alle uscite dell'amplificatore. Per effettuire un collegamento bi-wiring dovete rimuovere i collegamenti tra i terminali e collegare agli copbia di terminali indipendente all'amplificatore; quello tipo di connessione può aumento la risoluzione dei dettagli in bassa frequenza.

Se i diffusori devono essere collegati in bi-wiring, rimuovete i connettori ad angolo retto dai cavi di collegamento sui diffusori, utilizzando la chiave Allen fornita in dotazione, ed inseriti sui cavi di collegamento provenenti dall' amplificatore. In Figura 5 viene indicato l'utilizzo di quosti connettori.

Dopo avere effettuato i collegamenti, il cavo dovrebbe
essere bloccato in posizione tramite il serracavo
utilizzando i due dadi con le alette. A quello punto il
diffusore poucere risportato in posizione verticale.
Quando solvave il diffusore per rimetterlo in posizione
verticale, assicuratevi che il peso non gravi solo su
uno o due piedini a punta.

In Figura 4 viene illustrato il collegamento convenzionale dei diffusori o con modo bi-wiring, e la modalità di utilizzo del morsetto serracavo.

Assicuratevi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell' amplificatore, ed i terminali negativi (indicati con -e di colore nero) al negativo. La non osservanza della polarità darà luogo ad una inadequata coproduzione dell'imagine sonora ed ad una perdita di bassi.

Chiedete consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Controllate che l'impenenza totale sa inferiore a quella massima raccomandata nelle caratteristiche dei diffusori, edutilizzate un cavo a bassa induttanza per evitare l'attenuazione delle frequenze più alto.

Regolazione fine

Prima di eseguire la messa a punto delsystema, ricontrollate nuovamente la polarità ed i collegamenti.

Spostando ulteriormente i diffusori delle pareti si ridurra il livello complessivo dei bassi. Lo spazio dietro ai diffusori contribuisce a dare un senso di profondità. Al contrario, spostando i diffusori più vicini alle pareti,aumentere il livello dei bassi.

Se il basso sembra irregolare con la frequenza, è generalmente dovuto all'effetto di risonanza della stanza. Anche piccoli cambiamenti nella posizione dei diffusori o dell'ascoltatore sono avere grande influenza sul modo in cui queste risonanze alterano il suono. Provate a cancellare posizione di ascolto o a posizionare i diffusori su una parete diversa. Anche la presenza o lo spostamento di grande mobili più dare dei buoni risultati.

Se l'imagine sonora centrale non vi sembra adeguata, provate a posizionare i diffusori più vicini tra loro o orientateli maggiornente versus la posizione di ascolto. Nella Figura 2 sono illustrati i diffusori orientati versus l'interno. La variazione dell'angolazione del diffusore versus l'interno è un metodo molto efficace per eseguire semplicamente la regolazione ottimale del suono.

Se il suono è troppo acuto, aumento l'arredamento in tessuto della stanza (per esempio, utilizzate tendaggi più pesanti), oppure riducetelo se il suono è opaco e spento.

Alcune stanze ricreano un fastidioso effetto eco: i suoni potrebbero rimbalzare tra muri paralleli o adiacenti. Questo effetto potrebbe inflire negativamente sul sono dei diffusori nella stanza. Controllate l'effetto eco battendo le mani al centro della stanza. Potete limitare questo effetto facendo uso di superfici irregulari o non riflettenti come librerie, grande mobili, quadri o tappeti su uno dei muri o sul pavimento adiacente al muro.

Periodo di rodaggio

Le prestazioni del diffusore cambieranno notevolmente\ dopo il periodo iniziale di ascolto. Se il diffusore è\ stato immagazzinato in un ambiente freddo, i\ componenti degli altoparlanti avranno bisogno di\ qualche tempo per recuperare le loro proprietà\ meccaniche naturali. Anche le sospensioni\ dell'altoparlante si allenteranno durante le prime ore di\ utilizzato. Il tempo necessario al diffusore per\ raggiungere le sue normali prestazioni varia in base\ alle condizioni di immagazzinamento precedenti e da\ come vengono usati. In genere, ci vorra circa una\ settimana per stabilizzare gli effetti della temperatura,\ ed in media 15 ore di funzionamento perché le parti\ meccaniche riprendano le loro caratteristiche di base

Comunque, è stato provato cheanche con periodi di rodaggio più lunghi (circa un mese) non sono stati notati cambiamenti sostanziali nei diffusori; quelloanche perché l'ascoltatore comincia ad abituarsi al nuovo suono dei diffusori. Con diffusori di elevata qualità comeQUESTi potreste notare un significativo incremento nella quantità dei dettagli se comparati con il tipo di suono a cui eravate abituati in precedenza; all'inizio il suono potrebbe sembrarvi troppo "diretto" e forse duro. Dopo un certo periodo di tempo il suono sembrerà più dolce, ma sera perdita di chiarezza e dettaglio.

Manutenzione

La superficie del cabinet solitamente va solo spolverata. Se volette utilizzare un prodotto spray per la pulizia, rimuovete le griglie dal cabinet, tirandole delicatamente verso l'esterno. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Prima di procedere alla pulizia, provate il prodotto su una piccola area del diffusore, poiché alcuni prodotti per la pulizia potrebbero danneggiare alcune superfici. Evitate prodotti abrasivi, o contententi acidi, alkali o agenti anti-batterici. Non utilizzato prodotti per la pulizia di nessun tipo sugli alteparanti. Per pulire il tessuto delle griglie, una volta rimosse dal cabinet, potete utilizzato una normale spazzola per tessuto. Evitate di toccare gli alteparanti, specialmente i tweeter, che potrebbero danneggiarisi.

Come tutti i materiali naturali,anche il legno del cabinet del diffusore subisce I'influenza degli agenti esterni.Tenete il prodotto lontano da fonti di calore diretto come ad esempio termosifoni o termoconverttitori, per evitare il rischio di fessurazioni sulla superficie del cabinet. Il legno è trattato con una laccatura resistente a raggi ultra-violetti per minimizzare le variazioni di tonalità nel tempo, ma è naturale aspettarsi una, seppur minima, variazione di tonalità. La differenza di tonalità potrebbe essere maggiorniente notata confrontando il colore del legno del cabinet con quello nella zona coperta alla griglia di protezione, o in punti che rimangono in ombra, che varieranno la loro tonalità molto più lentamente rispetto ad altre aree del cabinet esposte alla luce. Le differenze di coloro possono essere eliminate esponendo la superficie alla luce del sole fino a che il colore sarea uniforme a tutto il resto del cabinet. Questo processo più richiedere diversi giorni oanche settimane, ma più essere velocizzato,utilizzando con cautela, una lampada a raggi ultra-violetti.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alto standard qualitativi. Tuttavia, nell'improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i loro distribitori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore officiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni alla data di acquirevo di due anni per i componenti elettronici, diffusori attivi inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre iosti di trasporto o nessun altro tipo di costo, né i rischi derivanti alla rimozione, il trasporto e l'installazione dei prodotti.
2 La garanzia è valida solo per l'acquirente originario e non è trasferibile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquire o non è applicabile nei seguenti casi:
a. danni causati da installmente, connessione o imballaggio incorretti,
b. danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,
c. danni causati da apparecchiature ausiliarie difettose o inadatte,
d. danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controlo di B&W e dei loro ufficiali distributori,
e. quando il numero di série del prodotto è stato alterato, cancellato, rimioso o reso illeggibile,
f. se riparazioni o modifiche sono state effettuate da persone non autorizzato.
4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza, che sare jn grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il situ web per i dettagli dei vari distributori di zona.

Per ricevere assistenza in garanzia, bisognerà esibire, compilata e timbrata dal rivenditore il giorno dell'acquisto, il tagliando di garanzia e lo scontrino d'acquisto originale o altri tipo di prova d'acquisto con data d'acquisto.
