Tipo de producto	Altavoz de suelo (columna)
Dimensiones (Al x An x Pr)	Aproximadamente 1200 x 300 x 400 mm
Peso	Aproximadamente 50 kg por altavoz
Impedancia nominal	8 ohmios
Eficiencia (sensibilidad)	90 dB (1 W / 1 m)
Respuesta en frecuencia	30 Hz – 30 kHz
Tipo de tweeter	Cúpula de diamante
Tipo de altavoz de medios	FST (Tecnología de Suspensión Fija)
Altavoces de graves	Varios (configuración específica Signature Diamond)
Tipo de altavoz	Ventilado (bass-reflex) con tapón de espuma incluido
Acabado	Madera maciza con plataforma de mármol italiano
Potencia de amplificador recomendada	100 – 300 W RMS a 8 ohmios
Funciones principales	Posible bi-cableado, ajuste de puntas de suelo, compensación de graves con tapones de espuma
Accesorios incluidos	5 puntas de suelo, 5 almohadillas de goma, 5 tuercas de bloqueo, 1 llave Allen, 2 tapones de espuma para ventilación
Garantía	5 años (altavoz) / 2 años (electrónica)
Mantenimiento	Quitar el polvo, limpiar la rejilla con un cepillo, no tocar los altavoces
Reparabilidad	Red de distribuidores autorizados Bowers & Wilkins

Preguntas frecuentes - B&W SIGNATURE DIAMOND B&W

¿Cómo instalar las puntas de suelo?

Coloque suavemente el altavoz de lado. Atornille las cinco puntas en las roscas debajo de la base (figura 3). Enderece el altavoz y luego ajuste cada punta para que toque el suelo. Apriete las tuercas de bloqueo con la llave Allen incluida.

¿Puedo usar las almohadillas de goma en lugar de las puntas?

Sí, si no desea perforar la alfombra o en un suelo duro. Reemplace las puntas por las almohadillas de goma incluidas y ajuste de la misma manera.

¿Cómo conectar los altavoces en bi-cableado?

Retire los puentes que conectan los dos pares de terminales (con la llave Allen). Conecte cada par de terminales al amplificador de forma independiente. La impedancia total no debe ser inferior al valor recomendado.

¿Cuál es la posición ideal para los altavoces?

Colóquelos a 2 o 3 metros entre sí, formando un triángulo equilátero con la posición de escucha. Aléjelos al menos 0,5 m de la pared trasera y 1 m de las paredes laterales. Oriéntelos hacia la zona de escucha.

¿Cómo reducir el nivel de graves?

Aleje los altavoces de las paredes. Si es necesario, inserte los tapones de espuma incluidos en las aberturas de ventilación (retire primero la rejilla). También puede acercar los altavoces a las esquinas para aumentar los graves.

¿Cuál es el período de rodaje?

Las suspensiones de los altavoces se aflojan después de aproximadamente 15 horas de uso normal. El sonido puede parecer brillante al principio, luego se suaviza. Espere hasta un mes para una estabilización completa.

¿Cómo limpiar los altavoces?

Quite el polvo regularmente. Para suciedad más persistente, retire la rejilla y rocíe un limpiador suave sobre un paño (nunca directamente). No use productos abrasivos. No toque los altavoces.

¿Qué hacer si el sonido parece demasiado brillante?

Agregue superficies absorbentes en la habitación: alfombras, cortinas, muebles tapizados. Si el sonido es demasiado apagado, retire esos elementos. Ajuste también el ángulo de los altavoces para modificar la difusión de los agudos.

¿Cuál es la garantía del altavoz Signature Diamond?

La garantía limitada es de 5 años para los altavoces y la caja, y 2 años para los componentes electrónicos. Se aplica al propietario original. Contacte al distribuidor autorizado para cualquier reclamo.

¿Por qué no se debe tocar el tweeter?

La cúpula de diamante es muy delicada. Cualquier contacto puede dañarla irreversiblemente. Manipule el altavoz por la caja, nunca por el tweeter.

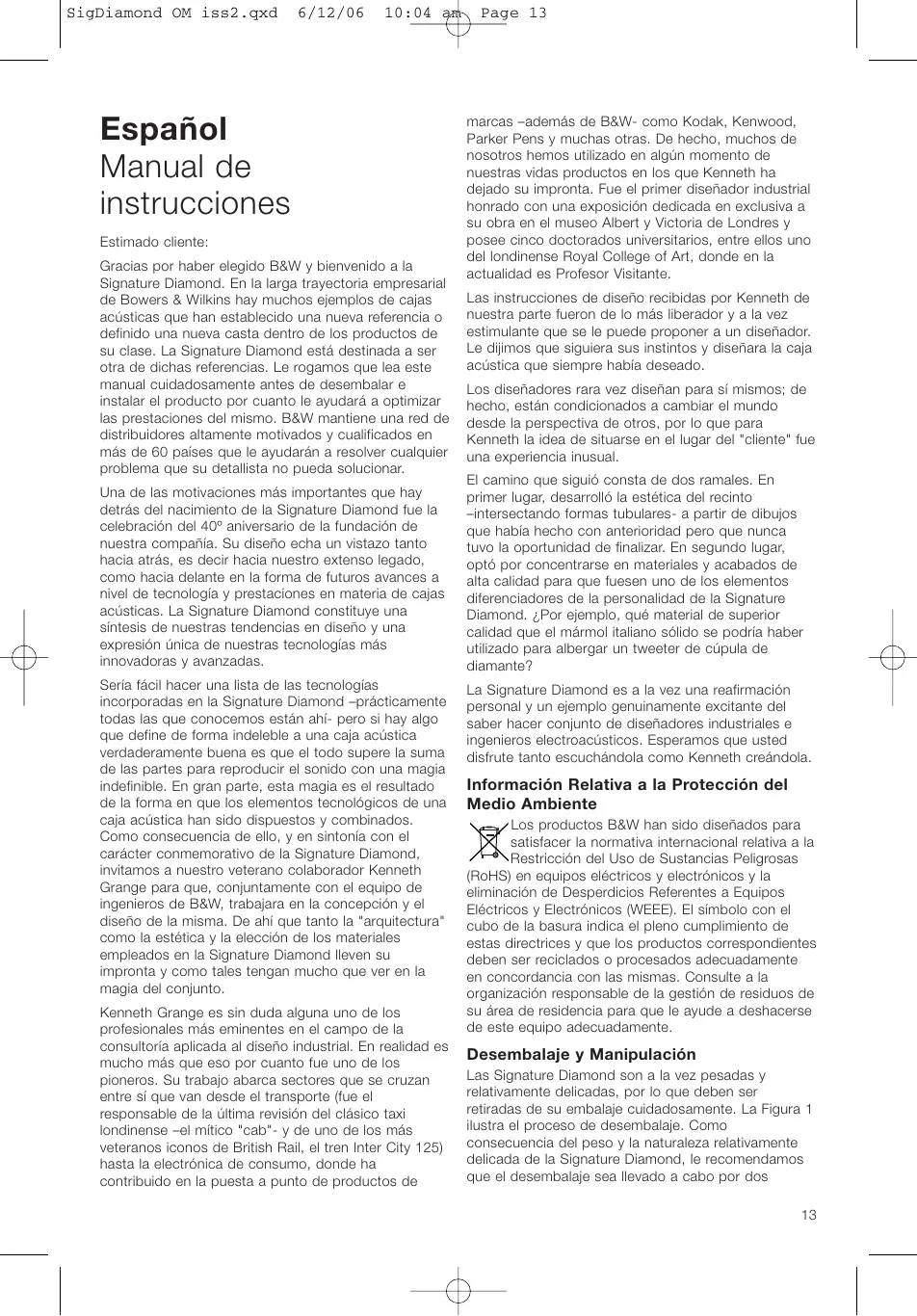

MANUAL DE USUARIO B&W SIGNATURE DIAMOND B&W

Espanol Manual de instrucciones

Estimado cliente:

Gracias por haber elegido B&W y bienvenido a la Signature Diamond. En la larga trayectoria empressarial de Bowers & Wilkins hay muchos ejemplos de cajas acústicas que han establecido una nuevo referencia o definido una neuecestada nortode los productos de sucke. La Signature Diamond está destinada a serotra de dichas referencias. Le rogamos que lea este manual cuidadosamente antes de.desembalar e instalar el producto por cuando le ayudara a optimizar las prestaciones del本身就是. B&Wmantieneuna red de distribuidores altamente motivados y@cualificados en masde 60paises que le ayudaran a resolver综合素质 problema que su detallista no pueda SOLUTIONAR.

Una de las motivaciones más importantes que hay detrás del nacimiento de la Signature Diamond fue la celebración del 40° aniversario de lafundación de nuestra compañero. Su Diseño echa un vistazo tantoHCIa extras, eskaar hacer是我国o extenso legado, como hacer delante en la forma de futuros avances a nivel de technologia y prestaciones en materia de cajas acusticas. La Signature Diamond constituya una sintesis de vueas tendencias en diseño y una expresión unica de vueas technologias mas innovadoras y avanzadas.

Sería fácil hacer una lista de las technologías incorpuras en la Signature Diamond –prácticamente todas las que conocemos está ahí- pero si hay algo que define de forma indeleble a una caja acústica verdaderamente buena es que el todo supere lasuma de las partes para reproducir el sonido con una magia indefinible. En gran parte, esta magia es el的结果de la forma en que los elementos technologicalos de una caja acústica han sido dispuestos y combinados. Como consecuencia dearlo, y en sintonía con el parácer commemorativo de la Signature Diamond, invitamos a nuestro veteranano collaborador Kenneth Grange para que, conjuntamente con el equipo de ingenieros de B&W, trabajo en la concepción y eldiseno de la misma. De ahí que tanto la "arquitectura" como la estética y la elección de los materialesemployados en la Signature Diamond lleven su impronta y como tales tengan mucho que ver en la magia del Conjunto.

Kenneth Grange es sin duda una uno de los profesionales más eminentes en el camino de la consultoria aplicada al Diseño industrial. En realizad es mucho más que ese por cuando fue uno de los pioneros. Su trabajo abarcsectores que se cruzan entre si que van desde el transporte (fue el responsable de la ultima revisión del clásico taxi londinense -el mítico "cab"- y de uno de los mas veterananos iconos de British Rail, el tren Inter City 125) hasta la electrónica de consumo, donde ha contribuido en la puesta a punto de produits de

marcas -además de B&W- como Kodak, Kenwood, Parker Pens y muchas除外. De hecho, muchos de nosotros hemos utilizado en algunos momento de{nuestras vidas productos en los que Kenneth hadeferado su impronta. Fue el primer Diseñador industrial honrado con una exposión dedicada en exclusiva asuoba en el museo Albert y Victoria de Londres yposee cinco doctorados universitarios, entre ellos uno del londinense Royal College of Art, donde en laactualidad es Profesor Visitante.

Las instrucciones de Diseño recibidas por Kenneth de nuestra parte fueeron de lo más liberador y a la vez estimulante que se le coulda proponar a un diseñador.
Le djímos que siguiera sus instiros y disénara la caja acústica que siempre había deseado.

Los diseñadores rara vez diseñan para sí mismos; de着他, está condicionados acaejar el mundo desde la perspectiva deOthers, por lo que paraKenneth la idea de situarse en el lugar del "cliente" fueuna experiencia inusual.

El camino que suguió consta de dos ramales. En primer lugar, descrirrollo la estética del recinto -intersectando formas tubulares- a partir de dibujos que haya hecho con anterioridad pero que nunca tuvo la OPPORTUNITY de finalizar. En segundo lugar, optó por concentrarse en materiales y acabados de alta calidad para que fuesen uno de los elementos diferenciales de la personalidad de la Signature Diamond. Por exemple, que material de superior calidad que el marmol italiano sólico se podía haber utilisé para albergar un tweeter de cupula de diamante?

La Signature Diamond es a la vez una reaffirmación personal y un exemple genuinamente excitante del saber hacer conjunto de problemas industriales e ingenieros electroacústicos. Esperamos que usted disfrute tanto escuchándola como Kenneth creándola.

Información Relativa a la Protección del Medio Ambiente

Los productos B&W han sido disnados para satisfacer la normativa internacional relativa a la Restrición del Uso de Sustancias Peligrosas (RoHS) en equipoles electricos y electrónicos y la eliminación de Desperdicios Referentes a Equipos Eléctricos y Electrónicos (WEEE). El simbolo con el cubo de la basura indica el pleno cumplimiento de estas directrices y que los productos correspondientes deben ser reciclados o procesados adecuadamente en concordancia con las malmas. Consulte a la organized responsible de la gestion de residuos de suarea de Residence para que le ayude a deshacerse de este equipo adecuadamente.

Desembalaje y Manipulación

Las Signature Diamond son a la vez pesadas y relativamente delicadas, por lo que deben ser retridas de su embalaje cuidadosamente. La Figura 1 ilustra el proceso de desembalaje. Como consecuencia del peso y la naturaleza relativamente delicada de la Signature Diamond, le recomendamos que el desembalaje sealedge a cabo por dos

personas. Asimismo, espreferible desembalar las cajas acusticas circa de la posicion en la que van a serutilizadas.Noarrastre o sujete nunca la caja por el recinto del tweeteter.Procure evaporatel contacto con qualquiera de los altavoces de la caja.

Tanto la colocacion de las puntas metálicas de descacoplo (o pies de goma) como de los cables de conexión puede llvarse a cabo durante el procedimiento de desembalaje, cuando la caja acústica, toda行业中cialmente embalada, descansa sobre uno de sus lados. Consulte la Figura 1 para identificar la etapa del procedimiento de desembalaje apropriada. Corte la bolsa protectora que envolve la caja acústica para poder acceder a la parte inferior de estaULTima.

Contenido de la Caja del Embalaje

1 Paquete de accesorios que contiene:
5 Puntas metálicas de desacoplo
5 Pies de goma
5 Tuercas de bloqueo (con arandelas de 10 mm de ancho)
1 Llave Allen

Instalación de la Caja Acústica

Como consecuencia del peso y a la naturaleza relativamente delicada de la Signature Diamond, le recomendamos que el desembalaje sea llrado a cabo por dos personas.

La Signature Diamond ha sido pensada unica y exclusivamente para ser montada sobre el suelo. Por poco que sea possible, es importante asegurar de que las cajas descansen firmamente sobre el suelo con ayudas de las punatas metálicas de desacoplo. Dichas punatas estar disénadas para perforar alfombras y descansar sobre la superficie del suelo. Inicialmente, coloco las tuercas de fjacion soba las punatas de tal modo que esten situadas juste encima de la alfombra cuando las punatas reposen sobre el suelo.

El mejor momento para colocar las puntas de desacoplo en la zona inferior de la caja acústica es cuando estaULTima descanse sobre uno de sus lados durante eldesembalajeomásadelante cuando secoloquen los cables de conexión. Identifique los cinco orificios situados en la superficie inferior del plinto (base) y colocoque una punta de desacoplo en cada uno.

Una vez que las punatas hayan sido colocadas y la caja acústica vuelva a estar en su posición vertical, es posible que esta ultima se balancee un poco. Para minimizar dicho balanceo, afljole las punatas que no toquen el sueño hasta que la caja descanse firmamente sin moverse y a continuación fije solidamente las tuercas contra el plinto (base). Puede resultar más como colocar y ajustar las punatas de desacoplo una vez que la posición de la caja acústica haya sido optimizada.

Si no hay ninguna alfombra y usted deseña evitar la presencia de arañazos en la superficie del sueño, utilise bien un disco metalico (tanbién podría servir una moneda) bien los pies de goma suministrados de series. Coloque dichos pies y nivele la caja acústica

siguiendo el mesmo procedimiento que con las+puntas metálicas de desacoplo.

Colocacion de la Caja Acustica

Es muy probable que el ajuste de la posicion de la caja acústica una vez realizada la instalación inicial de la misma mejora calidad sonora, por lo que resulta Completely recommendable.

Para empezar, las cajas debenSeparated entre s de 2 a 3 metros y situarse en los dos vértices de un triángulo equilatoro bajo千元 cercve sea el punto de escucha. Idealmente, las cajas deben estar separadas al menos 0'5 metros de la pared posterior y al menos 1 metro de cualesquera de las paredes laterales. Deberian estar inclinadas hacía delante de tal modo que apunten hacía -o estén solo delante de la posición de escucha. La Figura 2 ilustra esta disposión.

Intente asegurar de que la vecidad inmediata de cada caja acústica sea similar en términos acústicos. Por exemple, si una de las cajas está cerca de paredes desnudas cuando que la othera está al lado de mobiliaro blando y cortinas tanto la calidad sonora global como la imagen estereofónica querárán seriamente comprometidas.

Campos Magnéticos Parasitos

Los altevoces de las cajas acústicas crean Campos magnéticos parásitos que se extienden más alla de las fronteras fisicas del recinto. Es porarlo que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordinador basadas en tubos de rayos catódicos, discos de ordinador,CNTAs de audio y video, tarjetas con banda magnética y cosas por el estilo) al menos 0'5 metros de la caja acústica. La pantallas de plasma y LCD no son afectadas por los Campos magnéticos.

Conexiones

Todas las conexiones deben realizarse con el equipo desconectado.

En la cara inferior de la Signature Diamond hay dos pares de terminales de connexion unidos entre si por送上os puentes. Para acceder a los terminals, la caja se deben inclinar cuidadosamente hasta descansar sobre uno de sus lados. Este peut realizarse durante el procedimiento de desembalaje. Dichos terminales acceptan tanto cables pelados como connectores de cucilla plana ("spade") o las clavijas en angulo recto hechas a medida que figuran jusqu'à los puentes.

Para realizar una conexión convencional, dichos puentes deben permanecer en su lugar (situation original, es decir de fabrica) y por tanto solamente deben connectarse un par de terminales al amplíficator. Para la conexión en bicableado, los puentes deben retirarse para poder conectar porSeparateda cada par de terminales al amplíficator. El bicableado pueda mejorar laResolution de los detalles de bajo nivel.

Si las cajas acústicas van a ser bicableadas, es possible retiring las clavijas en ángulo recto de los puentes conridge de la llave Allen suministrada de

serie y fijarlas a los cables de connexion. La Figura 5 ilustra este uso de las clavijas.

Una vez realizadas todas las conexiones, deben colocarsefirmamente elelemento de fijacion del cable conayuda deltuercasdispuestosparaello.La caja sedeferibvolveracolocar enposicionvertical. Cuando colque la caja en posicion vertical,procure que su peso no se concentre unicamente sobre una o dosde las puntas de desacoplo de la mesma.

La Figura 4 ilustra la connexion consvencional y en bicableado, asi como el uso del sistemas de fijacion del cable.

Asegürese de que los terminales positivos de la caja acústica (marcados como + y de color rojo) son connectados al terminal de salute positivo del amplíficator y que los terminales negativos de la caja acústica (marcados como - y de color negro) son connectados al terminal de salute negativo del amplíficator. Una connexion incorrecta pourrait tener como resultado una imagen sonora pobre y una perdida de graves.

Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de connexion. Mantenga tiempo la impedancia total por bajo del máximo recomendado en las caracteristicas技术水平e un cable de baja inductancia para evaporar que se produzcan atenuaciones en las Frequencias mas altas.

Ajuste Fino

Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalacion Sean correctas y seguras.

Cada vez que augmente laSeparateda entre las cajas acusticas y las paredes laterales y posterior de la habitacion se reducir a el nivel general de graves. El espacio situado detrás de las cajas también contribuye a create una sensacion aural de profundidad. Por el contrario, si acerca las cajas acusticas a las paredes el nivel de graves aumentoa.

Si la respecta en graves se desestabiliza a bajo, lo más probable es que se deba a la excitación de发展模式 de resonancia en la sala de escucha. Incluso微量元素 ambacios en la posición de las cajas acústicas o los oyentesuen poten tener un profundo efecto en laforma enque dichas resonencias afectan al sonido. Haga pruebas Cambiando la posición de escucha o colocando las cajas acústicas a lo largo de una pared diferente. La presencia y la posición de muebles y objetivos de gran tiempo también puede influrir en los发展模式 de resonancia.

Si laImagen central carece de focalizacion, intente acercar las cajas acusticas entre si o inclinellas de manera que apunten hacer los oyentes o esten encaradas hacerlos. La Figura 2 muestra cajas acusticas orientadas hacerlos oyentes. La variacion del angulo de inclinacion hacia delante peut ser muy a bajo un modo efectivo para realizar el ajuste bajo de la caja.

Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes)PRESENTES en la sala

(por典型案例, cortinas más pesadas) pueda ayudar a equilibrar el sonido. Por el contrario, si se reduce la presencia de los citados materiales seSEO quimirá incrementar el nivel de brillo (ensuma, la vitalidad) de un sonido apagado y CAREnte de vida.

Algunas salas se ven afectadas por lo que se denomina "eco flotante", es decir ecos que "rebotan" entre paredes paralelas de las malmas. Los ecos flotantes能把 colorar el sonido de las cajas acústicas instaladas en la sala. Compruebe si en la sala de escucha hay ecos flotantes situánde de pie en el centro de laquia, aplaudiendo rápidamente y eschuchando a continuación para detectar si se producen repetcciones rápidas de los aplaúsos. Para reducir dicho eco, Coloque objetos de forma irregular o superficies no reflectantes (como por exemple tapetes, cuadros o estanterías repletas de libros) en el sueño en una de las paredes afectadas.

Periodo de Rodaje

Las prestaciones de la caja acústica cambiarán de forma sutil durante el periodo de escucha inicial. Si la caja acústica ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamente como los que forman parte de los sistemas de suspisión de los differentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesse para alcanczar las prestaciones para las que fue diseñada variaré en función de las conditiones de almacenimiento previas de la misma y de como se utilizes. A modo de guía, deje transcurrir una hora para la estabilizaciónTERMICA de la caja yunas 15 horas de uso en conditiones normales para que las partes mecánicas de la mismacalcancen lascharacteristicadasestructuracionpara lasque fueron diseñadas.

No obstarante, hay constancia de periodos de rodaje más largos (delordende unmes) y las evidencias suficientes para sugirir quearlo tiene poco que ver con转型发展 en la caja acústica ybastante con la adaptación del usuario al nuevo sonido proportionado porla misma. Esto的结果a bastante cierto en cajas acústicas con un elevado poder resolutivo, como por典型案例 Las Signature Diamond, hasta el punto de que pueda producirse un aumento significativo del nivel de detalle en comparación con el que estaba acostumbrado a percibir el usuario; en un primer momento, el sonido puede aparecer excessively "adelantado" y quiza un poco duro. Después de un长大o periodo de tiempo, el sonido parecerá más suave awhile sin perdcer claridad ni detalle.

Cuido y Mantenimiento

Por regla general, la superficie del recinto solo requiere que se le quite el polvo. Si desea usar un limpiador de tipo aerosol, retire en primer lugar cuidadosamente las rejoillas protectoras y alejelas del recinto. Rocie sobre la gamuza limpiadora, nunca directamente sobre el recinto. Pruebe en primer lugar con un area reducida ya que algunos productos de limpieza peuvent darar ciertas superficies. Evite utiliser

productos que Sean abrasivos o contengan acido, alcali o agentes antibacterianos. No utilise agentes de limpieza en los altavoces. La tela de las rejillas protectorasuede limpiarse con un cepillo normal para la ropa,msteadas aquellas esten separadas del recinto. Evite tocar los altavoces, en especial el tweeter, ya que podrian provocarse daños en los mismos.

Por favoronga en cuenta que, al igual que sucede con todos los materiales naturales, el recinto de madera de la caja acústica responderá a las conditiones ambientales. En consecuccion, deben tener el producto alejado de fuentes de calor directo, como por exemple radiadores y ranuras por las que salga aire caliente, con el fin de evaporar posibles rupturas. La madera del recinto está tratada con una laca resistente a la radiación ultravioleta para minimizar losCambios de color que se pueda producir a lo largo del tiempo,excepto el no impedirá que se produzca una Modifications. Este efecto puede ser particularmente perceptible en aquellasubicaciones en las queunas zonas del producto queden a la sombra y otheras estén expuestos a la luz, ya que las primeras experimentaran los citados Cambios de color más lentamente. Las diferencias de color peuvent rectificarse exponiendo por igual y de forma uniforme todas las superficies de madera a la luz solar hasta que el color se uniforme. Este proceso peut dardar various días o incluso semanas en llevarse a cabo, exceptaquepuede ser acelerado mediana el uso ciuidadoso de una lampara de luz ultravioleta.

Garantía limitada

Este producto ha sido Diseñado y fabricado de acuerdo con las más altas normas de calidad. No obstarite, suhallaraalgundesperfctoB&WGroupLtd. y sus distribuidores naciales garantizan, sincoste algo n para usted, la mano deoba (es possible que haya exceptiones) y la reposiónde piezas enequalquier paisdonde se cuente con un distribuidor autorizzato de B&W.

Esta garantía limitada es valida por un periodo de cinco años desde la Fecha de comprar y de dos años para las partes electrónicas, incluyendo sistemas de altovoces amplificados.

Terminos y conditiones

1 Este garantía está limitada a la reparación del equipo. La garantía no cubre ni el transporte, niotiros Costes, ni ningún riesgo por traslado, transporte e instalación de los productos.
2 La garantía sera aplicable exclusivamente para el propietario original. No es transferible.
3Esta garantía tendrá validez solamente si se trata de materiales defectuos y/o de fabricacion existentes en el momento de la compra, y no sera valida en los siguientes casos:

a. daños causados por instalación, conexión o embalaje inapropiados,
b. daños causados por uso inapropiado que no se corresponda con el uso correcto tal como se describe en el manual del usuario, negligencia, modificaciones o la utilización de piezas no originales de fabrica o no autorizadas por B&W,
c. daños causados por equipos auxiliares defectuosos o inapropiados,
d. daños causados por accidentes, relámpagos, agua, incendios, calor, guerra, disturbios sociales u.
otracauseajenaal controlrazonabledeB&W y de sus distribuidores autorizados,
e. produits cuiyo numero de series haya sido modificado, borrado, retirado o convertido en ilegible,
f. si una persona no autorizada ha efectuado alguna reparación o modificación en el producto.
4 Thisa garantia complementa该如何 obligacion legal a nivel nacional/regional de concesionarios o distribuidores nationales y, como cliente, no afecta a sus derechos estatutarios.

Cómo Solicitar reparaciones bajo garantía

En caso de ser necessitiesía alguna revisión, siga el suiviente procedimiento:

1 Si está usingo el equipo en el Pais en que fue adquirido, deben contactar con el concesionario autorizzato de B&W en donde lo adquirido.
2 Si el equipo está sando Utilizado fuera del Pais en que fue adquirido, deben contactar con el distribuidor nacional de B&W correspondiente al Pais donde reside, que le asesorara sobre el lugar al que enviarlo para que pueda ser revisado. Para Obtener informacion sobre como contactar con su distribuidor local,uede llamar a B&W en el Reino Unido o visitar nuestro situ web.

Para confirmar su garantía, debe做不到 this folleto de garantía debleidamente renlenado y con la Fecha de compra estampada por su concesionario. De lo contrary, tendrá que做不到 la factura de vente original u other comprobante que demuestre su propidad y la autenticidad de su Fecha de compra.

Português

Manual do utiliser

Estimado Cuestione,

1 Umconjunto de accesórios contento:
5 Pés em forma de spikes
5 Pés de borracha
5 Porcas de trabajo
1 Chave Allen

Instalacao das colunas
