MANUAL DE UTILIZADOR B&W SIGNATURE 800 B&W

Se o equipamento está a ser utilizado no país de compra, deverá contactar o distribuidor autorizado da B&W de onde o equipamento foi comprado.

Se o equipamento está a ser utilizado fora do país de compra, deverá contactar o distribuidor nacional da B&W do país de residência que o aconselhará onde o equipamento pode ser reparado. Pode telefonar para a B&W no Reino Unido ou visitar a nossa página na internet para obter os pormenores de contacto do seu distribuidor local.

Sugerimos que mantenha a embalagem para possível utilização futura.

Para validar a sua garantia, precisará de produzir este livrete de garantia preenchido e carimbado pelo seu distribuidor na data da compra. Em alternativa, precisará da factura original de venda ou outra prova de propriedade e data de compra.

1 Tapa-pó em forma de bala para o altifalante de Médios

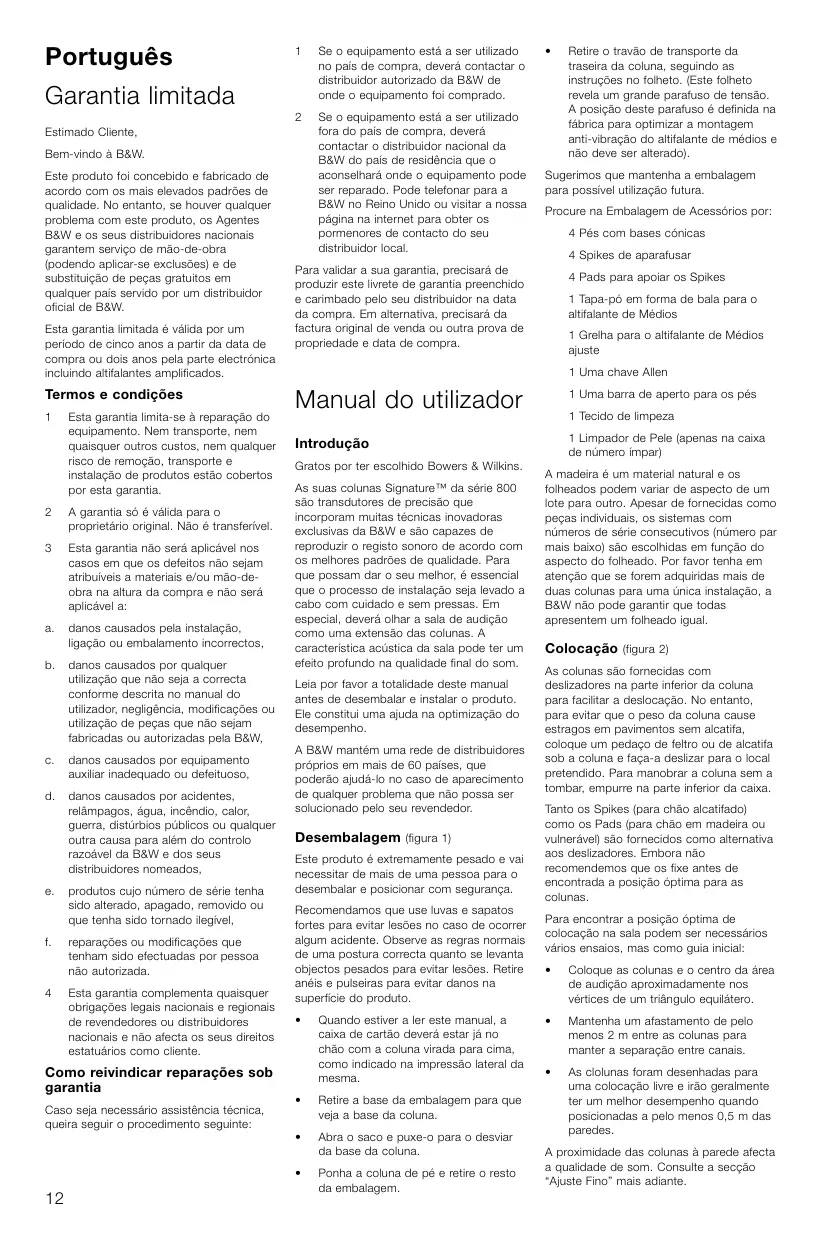

Garantia limitada Estimado Cliente, Bem-vindo à B&W. Este produto foi concebido e fabricado de acordo com os mais elevados padrões de qualidade. No entanto, se houver qualquer problema com este produto, os Agentes B&W e os seus distribuidores nacionais garantem serviço de mão-de-obra (podendo aplicar-se exclusões) e de substituição de peças gratuitos em qualquer país servido por um distribuidor oficial de B&W. Esta garantia limitada é válida por um período de cinco anos a partir da data de compra ou dois anos pela parte electrónica incluindo altifalantes amplificados.

Termos e condições 1

Esta garantia limita-se à reparação do equipamento. Nem transporte, nem quaisquer outros custos, nem qualquer risco de remoção, transporte e instalação de produtos estão cobertos por esta garantia.

A garantia só é válida para o proprietário original. Não é transferível.

Esta garantia não será aplicável nos casos em que os defeitos não sejam atribuíveis a materiais e/ou mão-deobra na altura da compra e não será aplicável a:

danos causados pela instalação, ligação ou embalamento incorrectos,

danos causados por qualquer utilização que não seja a correcta conforme descrita no manual do utilizador, negligência, modificações ou utilização de peças que não sejam fabricadas ou autorizadas pela B&W,

danos causados por equipamento auxiliar inadequado ou defeituoso,

danos causados por acidentes, relâmpagos, água, incêndio, calor, guerra, distúrbios públicos ou qualquer outra causa para além do controlo razoável da B&W e dos seus distribuidores nomeados,

produtos cujo número de série tenha sido alterado, apagado, removido ou que tenha sido tornado ilegível,

reparações ou modificações que tenham sido efectuadas por pessoa não autorizada.

Esta garantia complementa quaisquer obrigações legais nacionais e regionais de revendedores ou distribuidores nacionais e não afecta os seus direitos estatuários como cliente.

Retire o travão de transporte da traseira da coluna, seguindo as instruções no folheto. (Este folheto revela um grande parafuso de tensão. A posição deste parafuso é definida na fábrica para optimizar a montagem anti-vibração do altifalante de médios e não deve ser alterado).

Procure na Embalagem de Acessórios por: 4 Pés com bases cónicas 4 Spikes de aparafusar 4 Pads para apoiar os Spikes

1 Grelha para o altifalante de Médios ajuste 1 Uma chave Allen

Manual do utilizador

1 Uma barra de aperto para os pés

1 Limpador de Pele (apenas na caixa de número ímpar)

Gratos por ter escolhido Bowers & Wilkins. As suas colunas Signature™ da série 800 são transdutores de precisão que incorporam muitas técnicas inovadoras exclusivas da B&W e são capazes de reproduzir o registo sonoro de acordo com os melhores padrões de qualidade. Para que possam dar o seu melhor, é essencial que o processo de instalação seja levado a cabo com cuidado e sem pressas. Em especial, deverá olhar a sala de audição como uma extensão das colunas. A característica acústica da sala pode ter um efeito profundo na qualidade final do som. Leia por favor a totalidade deste manual antes de desembalar e instalar o produto. Ele constitui uma ajuda na optimização do desempenho. A B&W mantém uma rede de distribuidores próprios em mais de 60 países, que poderão ajudá-lo no caso de aparecimento de qualquer problema que não possa ser solucionado pelo seu revendedor.

Desembalagem (figura 1) Este produto é extremamente pesado e vai necessitar de mais de uma pessoa para o desembalar e posicionar com segurança. Recomendamos que use luvas e sapatos fortes para evitar lesões no caso de ocorrer algum acidente. Observe as regras normais de uma postura correcta quanto se levanta objectos pesados para evitar lesões. Retire anéis e pulseiras para evitar danos na superfície do produto. •

Quando estiver a ler este manual, a caixa de cartão deverá estar já no chão com a coluna virada para cima, como indicado na impressão lateral da mesma.

Retire a base da embalagem para que veja a base da coluna.

Abra o saco e puxe-o para o desviar da base da coluna.

Ponha a coluna de pé e retire o resto da embalagem.

Como reivindicar reparações sob garantia Caso seja necessário assistência técnica, queira seguir o procedimento seguinte:

A madeira é um material natural e os folheados podem variar de aspecto de um lote para outro. Apesar de fornecidas como peças individuais, os sistemas com números de série consecutivos (número par mais baixo) são escolhidas em função do aspecto do folheado. Por favor tenha em atenção que se forem adquiridas mais de duas colunas para uma única instalação, a B&W não pode garantir que todas apresentem um folheado igual.

Colocação (figura 2) As colunas são fornecidas com deslizadores na parte inferior da coluna para facilitar a deslocação. No entanto, para evitar que o peso da coluna cause estragos em pavimentos sem alcatifa, coloque um pedaço de feltro ou de alcatifa sob a coluna e faça-a deslizar para o local pretendido. Para manobrar a coluna sem a tombar, empurre na parte inferior da caixa. Tanto os Spikes (para chão alcatifado) como os Pads (para chão em madeira ou vulnerável) são fornecidos como alternativa aos deslizadores. Embora não recomendemos que os fixe antes de encontrada a posição óptima para as colunas. Para encontrar a posição óptima de colocação na sala podem ser necessários vários ensaios, mas como guia inicial: •

Coloque as colunas e o centro da área de audição aproximadamente nos vértices de um triângulo equilátero.

Mantenha um afastamento de pelo menos 2 m entre as colunas para manter a separação entre canais.

As clolunas foram desenhadas para uma colocação livre e irão geralmente ter um melhor desempenho quando posicionadas a pelo menos 0,5 m das paredes.

A proximidade das colunas à parede afecta a qualidade de som. Consulte a secção “Ajuste Fino” mais adiante.

Campos magnéticos parasitas Os altifalantes das colunas criam campos magnéticos parasitas que passam para lá dos limites da caixa. Recomendamos que mantenha os equipamentos sensíveis ao magnetismo (ecrãs de computador e de televisão, disquetes de computador, fitas de áudio e de vídeo, cartões magnéticos e equipamentos do género) a pelo menos 0,5 m das colunas.

Ligações (figura 3) Todas as ligações deverão ser feitas com o equipamento desligado. Os terminais WBT® de alta qualidade aceitam uma variedade de terminações de cabo para satisfazer a maioria das aplicações. Para espadas de 6 mm ou 8 mm use a secção de diâmetro mais largo. Para fichas banana de 4 mm use a secção de diâmetro mais pequeno, que apertam ou alargam. Em ambos os casos certifique-se que ambas as secções estão bem apertadas durante o seu uso para evitar falhas.

Nota de segurança importante: Em alguns países, nomeadamente na Europa, o uso de fichas banana de 4 mm é considerado um potêncial perigo, porque estas podem ser inseridas nos orifícios das fichas de corrente eléctrica. Por forma a ir de encontro às regulamentações de segurança Europeias CENELEC, os orifícios de 4 mm dos terminais estão tapados com pequenos cilindros de plástico. Não os remova se vai usar este produto onde estas condições se aplicam. Existem dois tipos de terminais na traseira das colunas. O par mais abaixo (LF) alimenta os altifalantes de graves e o par mais acima (MF/HF) alimenta o altifalante de médios e o altifalante de agúdos. Esta separação de entradas para cada secção da coluna permite uma escolha de métodos de ligação. Na chegada do sinal à coluna, ambos os terminais positivo e negativo estão ligados entre si com shunts de alta qualidade para uso com cabo simples de dois condutores. Se você desejar fazer uma ligação com um cabo simples, as interligações devem permanecer no lugar. Devido à degradação do sinal de altas frequências ser facilitada por ligações de contacto, nós recomendamos que ligue o cabo diretamente aos terminais (MF/HF) (figura 3a). Mesmo se finalmente pretender usar um método de ligação mais complexo, uma ligação simples vai ser favoravel a um movimento livre das colunas durante a sua preparação inicial. Há espaço suficiente para fazer uma ligação com espada no topo de uma ligação entre terminais. A separação dos caminhos precorridos pelo sinal através de cada secção da coluna pode melhorar a imagem sonora e a resolução do detalhe de baixo nível permitindo ao utilizador aperfeiçoar o cabo à gama de frequências em uso. Bicablagem envolve o uso de dois cabos em separado de 2 condutores cada, saíndo do mesmo amplificador, um para cada par de terminais na coluna. Bi-amplificação envolve o uso de dois canais separados de

um amplificador de potência para cada coluna. Em ambos os casos, os shunts devem ser retirados dos terminais da coluna (figura 3b). Certifique-se que cada terminal positivo (vermelho) está ligado ao terminal de saída positivo do amplificador e cada negativo (preto) ligado ao negativo. Uma ligação incorrecta pode resultar num desfasamento da resposta de frequência, uma imagem pobre e perca de graves. Se está a usar bi- ou tri-amplificação, certifique-se que cada canal de amplificação tem o mesmo ganho, de outra forma irá alterar o equilibrio da coluna. Verifique a polaridade absoluta. Alguns amplificadores invertem o sinal, e uma mistura de diferentes tipos podem causar uma falha na resposta geral. Se tem uma mistura de amplificadores inversores e não inversores, inverta a polaridade das ligações de qualquer amplificador inversor para a coluna. Tenha em mente que, embora os altifalantes de médios, e ainda mais, os altifalantes de agúdos consigam (e só precisam de) funcionar com menos potência sem cortes que os altifalantes de graves, o amplificador que os alimenta precisa ter um equilibrio de voltagem adequado para alimentar os picos de altofrequência na música, a curto prazo, sem distorção. Uma capacidade de alta voltagem implica muita potência, assim não é particularmente desejável ter um amplificador de potência mais fraco a alimentar o altifalante de médios e o de agúdos do que o usado para alimentar os altifalantes de graves.

Verifique a existência de ecos batendo as palmas e escutando as repetições rápidas. Reduza-os com a utilização de superfícies irregulares como as prateleiras com livros e os móveis de grandes dimensões. Se ainda está com fracos resultados devido à acústica da sua sala, consulte o seu agente acerca de como conseguir um melhor tratamento acústico. Encaixando os pés alternativos: (figura 5) A maioria das colunas têm um melhor desempenho, em particular no que diz respeito a ataque de graves e timing, quando têm um apoio firme. A menos que queira mover as colunas regularmente, recomendamos que substitua os deslizadores na base da coluna pelos pés alternativos fornecidos. Desligue o equipamento e desligue os cabos dos terminais. •

Use pelo menos duas pessoas para mover as colunas. Remova aneis e pulseiras para evitar riscar a superfície das colunas.

Deite a coluna de costas, apoiada no esferovite da embalagem para as proteger do chão.

Substitua os deslizadores pelos pés de base cónica, usando a chave Allen fornecida.

Se tem um chão alcatifado, aperte completamente as pontas do spike, de outra forma use os pads de base lisa.

Reponha a coluna na sua posição correcta.

Se a coluna balança entre dois pés, desaperte igualmente os outros dois pés, usando a barra fornecida, até a coluna estar firmemente assente no chão.

Ajuste fino Antes de efectuar o ajuste fino, volte a verificar se todas as ligações estão correctas e firmes. Posicionando as colunas: Deslocando as colunas para mais longe das paredes reduz o nível geral de baixos. O espaço atrás das colunas ajuda também a criar uma sensação de profundidade. Por outro lado, a deslocação das colunas para mais próximo das paredes aumenta o nível de baixos. Se o baixo está instável isso deve-se normalmente à excitação dos modos de ressonância da sala. Mesmo as pequenas alterações na posição das colunas ou dos ouvintes pode ter um efeito profundo na forma como estas ressonâncias afectam o som. Experimente a montagem das colunas junto a uma outra parede. Mesmo a deslocação de móveis pode produzir algum efeito. Se a imagem central for fraca, tente colocar as colunas mais juntas ou vire-as um pouco para dentro de forma a que apontem para a parte frontal da zona de audição (figura 4). Acústica da sala: Se o som for demasiado agreste, aumente a quantidade de mobiliário macio na sala (utilize por exemplo cortinas mais pesadas), ou reduza-o se o som for macilento e sem vida.

Se a posição de audição é particularmente baixa, a coluna pode ser inclinada para a frente. O spike pode ser desapertado a um máximo de 45mm dos receptáculos dos spikes. Fixe à frente dois spikes até onde possível e enrosque igualmente atrás dois spikes até ao fim. Ajuste os sipkes traseiros para eliminar balanços e aperte as porcas de ajuste. Encaixando a grelha do altifalante de médios: É fornecida uma grelha na embalagem de acessórios para cobrir o altifalante de médios, se desejado. Encaixar a grelha implica a substituição do tapa pó em forma de bala do altifalante de médios pela versão alternativa com um buraco na ponta que vem na embalagem de acessórios. Para fixar o tapa pó alternativo em forma de bala, simplesmente desperte o que está no médio e fixe o novo, tendo cuidado para não danificar a bobine do cone. Apenas de aperto manual.

Periodo de estabilização O desempenho da coluna altera-se subtilmente durante o período inicial de audição. Se a coluna foi armazenada num ambiente frio, os compostos de amortecimento e materiais de suspensão

dos altifalantes levam algum tempo a recuperar as suas correctas propriedades mecânicas. A suspensão dos altifalantes também ganha alguma folga durante as primeiras horas de utilização. O tempo que a coluna leva até chegar ao seu nível normal de desempenho varia de acordo com as condições prévias de armazenagem e a forma de utilização. Normalmente, deverá aguardar cerca de uma semana para estabilizar os efeitos de temperatura e 60 horas de utilização média para que as partes mecânicas adquiram as suas características definitivas.

Equipamento complementar As colunas desta gama merecem sinais da melhor qualidade. Escolha o seu equipamento electrónico e cabos de interligação com o maior cuidado. Podemos oferecer pistas sobre o que procurar em termos de equipamento complementar, mas não poderemos recomendar equipamentos específicos. As normas desses equipamentos melhoram continuamente e o seu revendedor poderá demonstrar-lhe uma larga gama de produtos actuais. Em termos de especificação recomendamos uma gama de potências para o amplificador. O valor mais elevado é definido pela potência de dissipação da coluna. Quando é calculada a potência de dissipação, parte-se do princípio que o amplificador não entra em corte, o que distorce o espectro de frequência do sinal, e que o som é de um sinal musical normal. Os sinais de teste produzidos por osciladores e afins não são aplicáveis. O valor mais baixo é o mínimo que consideramos necessário para obter níveis de audição razoáveis sem distorção numa sala pequena (menos de 60 m3). Quanto mais elevada for a potência utilizada, menos provável será a possibilidade do amplificador entrar em corte. Muitas vezes podemos avaliar a capacidade de um amplificador de funcionar com cargas complexas verificando a sua potência máxima com cargas de 4 Ω e 8 Ω. Quanto mais próxima estiver a relação do valor 2:1 melhor, uma vez que isso indica uma boa capacidade de fornecimento de corrente. Para reduzir o efeito dos cabos na resposta de frequência das colunas até um nível inaudível, a impedância do cabo a todas as frequências (medindo os condutores positivo e negativo em série) deve ser o mais baixo possível e necessariamente abaixo de 0,1 Ω. Nas frequências baixas, a resistência CC do cabo constitui o factor dominante e deverá escolher de secção suficiente para conseguir um valor suficientemente baixo de impedância com um cabo do comprimento necessário. Nas frequências médias e altas a componente indutiva da impedância pode dominar a resistência à corrente contínua. Esta e outras propriedades influenciadas pelos detalhes de construção do cabo tornam-se importantes. Consulte o seu revendedor acerca do cabo mais adequado às suas necessidades.

Cuidados posteriores A maioria das superfícies da coluna requerem simplesmente uma limpeza de pó e pode usar o pano fornecido no pack de acessórios para limpar marcas das superfícies brilhantes. As superfícies podem também beneficiar do uso ocasional de um limpador anti-estático. No entanto, tais limpadores podem danificar a pele que cobre o topo e frente da caixa de graves e os próprios altifalantes. Por essa razão, não use spray de um aerosol directamente nas colunas. Aplique o limpador primeiro num pano macio, mas para isso não use o pano fornecido no pack de acessórios. O Limpador de pele fornecido na embalagem de acessórios manterá a qualidade da pele nas suas colunas por muitos anos. Se deseja usar este produto noutro tipo de pele, aconselhamos que teste primeiro numa àrea pouco visível do artigo, não USAR ESTE PRODUTO EM PELE ANILINA (SEM ACABAMENTO).

Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Na sua forma diluída, o Limpador de pele é fornecido para remover sujidade entranhada, e pequenos depósitos de gordura da pele deixados por dedadas. Indicações para uso: 1)

faça uma solução de uma parte de limpador para doze partes água muito quente.

molhe um pano suave nesta solução, retire-o, torça-o ligeiramente e esfregue suavemente em cima da superfície a ser limpa.

Remova qualquer resíduo de solução de limpeza com um pano limpo humedecido em água bem limpa.
