Type de produit	Enceinte centrale
Marque	B&W
Modèle	CDM CNT
Catégorie	Haut-parleur
Technologie de membrane grave/medium	Kevlar®
Technologie d'aigu	Charge tubulaire Nautilus™
Ébénisterie	Bords arrondis anti-diffraction
Blindage magnétique	Oui, pour usage près d'un téléviseur
Connexions	Deux paires de borniers (bi-câblage possible)
Bi-câblage	Oui, retirer les straps
Positionnement recommandé	Derrière un écran acoustiquement transparent, ou au-dessous/au-dessus aligné sur l'écran
Période de rodage	Environ 15 heures à niveau moyen
Entretien	Dépoussiérage, grille amovible pour nettoyage
Précautions	Ne pas toucher les membranes, notamment les tweeters
Accessoires fournis	4 tampons auto-adhésifs, livret de garantie internationale
Garantie	Internationale (voir livret)
Réglages	Niveaux des enceintes, polarité, câblage
Utilisation	Home cinéma, enceinte centrale

FOIRE AUX QUESTIONS - B&W CDM CNT B&W

Comment déballer l'enceinte B&W CDM CNT ?

Repliez totalement les rabats du carton, retournez l'emballage avec son contenu, soulevez le carton pour le vider, puis retirez l'emballage intérieur. Conservez l'emballage pour un usage ultérieur.

Où placer l'enceinte centrale ?

Si vous utilisez un écran acoustiquement transparent, placez l'enceinte derrière lui, bien au centre. Sinon, disposez-la directement au-dessous ou au-dessus de l'écran, la face avant alignée et à hauteur des oreilles. Fixez les tampons adhésifs sous l'enceinte pour isoler les vibrations.

Comment raccorder l'enceinte ?

Assurez-vous que les appareils sont éteints. Utilisez les borniers à l'arrière : la borne positive (+) rouge à la sortie positive de l'amplificateur, la borne négative (-) noire à la sortie négative. Pour un câble standard, laissez les straps en place. Pour le bi-câblage, retirez les straps et utilisez deux câbles séparés.

Qu'est-ce que le bi-câblage et comment l'utiliser ?

Le bi-câblage consiste à utiliser deux câbles séparés pour relier l'amplificateur aux deux paires de borniers de l'enceinte, après avoir retiré les straps. Cela améliore la résolution des détails sonores. Respectez la polarité pour éviter une altération de la réponse en fréquence.

Que faire en cas de distorsion d'image TV due au champ magnétique ?

Démagnétisez le téléviseur si possible (coupez l'alimentation 15 minutes). Si le problème persiste, avancez ou reculez légèrement l'enceinte, ou éloignez-la du téléviseur jusqu'à disparition des distorsions.

Comment entretenir l'ébénisterie et la grille ?

Pour l'ébénisterie, un simple dépoussiérage suffit. Si vous utilisez un aérosol, retirez la grille en la tirant prudemment, vaporisez sur un chiffon, jamais directement sur l'enceinte. La grille se nettoie avec une brosse à habits.

Quelle est la période de rodage de l'enceinte ?

Les performances s'améliorent après une période de rodage. Prévoyez environ une semaine de mise à température et quinze heures de fonctionnement à niveau moyen pour que les suspensions retrouvent leurs caractéristiques.

Quelles précautions prendre avec les champs magnétiques ?

Bien que les transducteurs soient blindés, ne placez pas d'objets sensibles (disquettes, cassettes, cartes à puce) à moins de 0,20 m des haut-parleurs avant, car le rayonnement y est plus fort.

Comment régler les niveaux des enceintes home cinéma ?

Réglez le niveau des trois enceintes frontales pour une transition progressive des sons panoramiques. Réglez les enceintes d'ambiance pour qu'elles n'attirent pas l'attention sauf effets spéciaux. Consultez le mode d'emploi de votre décodeur pour les réglages.

Que faire si un problème persiste avec le téléviseur malgré l'éloignement de l'enceinte ?

Si les distorsions persistent, essayez de démagnétiser le téléviseur en le laissant éteint (hors veille) pendant au moins 15 minutes. Si le problème continue, contactez votre revendeur ou le service B&W.

MODE D'EMPLOI B&W CDM CNT B&W

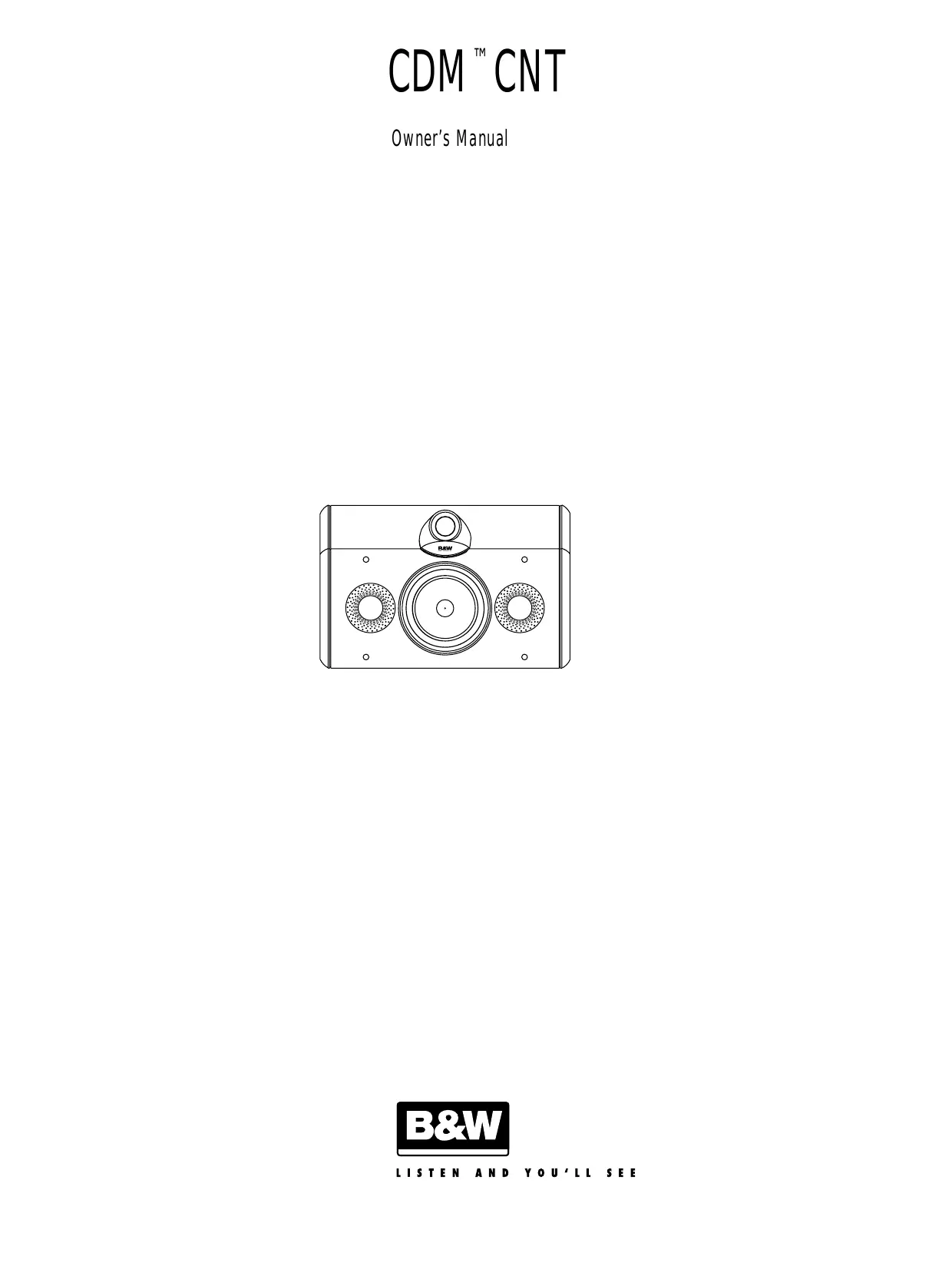

Nous vous remercions pour l'acquisition de vos enceintes B&W CDM™ CNT.

La Société B&W, fondée en 1966, s'est toujours efforcée d'atteindre la plus haute perfection sonore. Pour y parvenir, B&W a lourdement investi dans la recherche et le développement, ce qui lui a permis de se maintenir au premier rang en matière de conception acoustique. Tout au long de son existence, B&W a mis au point quantité d'innovations techniques. Bien que la majorité d'entre elles aient été développées, à l'origine, pour nos modèles les plus prestigieux, notre principe a toujours été de les appliquer, chaque fois que possible, à l'ensemble de notre production.

Parmi les caractéristiques marquantes de la série CDM™ NT, vous observerez l'ébénisterie à bords arrondis dont la fonction est de réduire les diffractions (phénomène consistant en une émission secondaire parasite des ondes sonores par les arêtes vives de l'enceinte. Ces émissions interfèrent avec le signal direct des haut-parleurs et le brouillent). L'utilisation systématique de membranes en Kevlar® pour le registre grave/medium apporte à la série CDM™ une bien meilleure définition sonore en réduisant les colorations. Le haut-parleur d'aigu utilise la technologie de charge tubulaire Nautilus™, dont la fonction est d'éliminer les résonances pouvant prendre naissance à l'arrière du diaphragme.

Il est essentiel que vous consacriez le temps nécessaire au réglage des enceintes acoustiques. En contrepartie, vous bénéficierez de nombreuses heures de plaisir musical. La lecture attentive et complète de ce livre vous aidera à tirer le meilleur parti de votre installation sonore.

B&W est distribué dans plus de 65 pays par un réseau d'importateurs et de filiales, capables de vous aider à résoudre tout problème hors de la compétence de votre revendeur.

Déballage

(Figure 1)

• Repliez totalement les rabats du carton puis retournez l'emballage avec son contenu.
• Soulevez le carton pour le vider de son contenu.
• Retirez l'emballage intérieur.

Nous vous suggérons de conserver l'emballage pour une utilisation ultérieure.

Vérifiez que le carton contient :

• 4 tampons auto-adhésifs.
• 1 livret de garantie internationale.

Positionnement

Si vous utilisez un écran de projection acoustiquement transparent, disposez votre enceinte derrière lui et bien au centre. Sinon, placez-la directement au-dessous ou au-dessus, la face avant alignée sur l'écran et toujours au plus près de la hauteur des oreilles.

Fixez les tampons adhésifs sous l'enceinte. Ils procurent une certaine isolation à la transmission des vibrations. Le dessus du téléviseur risquant d'être plus étroit que la base de l'enceinte, placez les tampons en conséquence.

Champs magnétiques parasites

Les transducteurs de cette enceinte sont blindés afin d'éviter les fuites magnétiques au-delà des limites de l'ébénisterie, excepté par la face avant. Les rayonnements restent, cependant, suffisamment faibles pour ne pas créer de distorsions sur l'image du téléviseur dans la plus grande majorité des cas.

Il existe des téléviseurs très sensibles aux rayonnements, principalement ceux qui sont ajustés en tenant compte du champ magnétique terrestre. Si vous rencontrez un problème avec l'un de ces appareils, commencez par le démagnétiser, l'enceinte étant en place. Certains téléviseurs disposent d'une commande prévue à cet effet ; si le vôtre n'en dispose pas, coupez l'alimentation du téléviseur pendant au moins 15 minutes puis remettez-le sous tension. Généralement, une simple mise en veille ne suffit pas.

Si les problèmes persistent, avancez ou reculez légèrement l'enceinte afin de rechercher un emplacement mieux adapté, sinon éloignez-la du téléviseur jusqu'à la disparition complète des distorsions.

Compte tenu de l'existence de rayonnements magnétiques plus importants par la face avant d'une enceinte acoustique, nous vous recommandons de ne pas approcher d'objet sensible (disquettes informatiques, cassettes audio ou vidéo, cartes à puce, etc.) à moins de 0,20 m des haut-parleurs.

Raccordement

(Figures 2 & 3)

Toutes les connexions doivent être réalisées lorsque les appareils sont éteints.

Vous disposez, à l'arrière de l'enceinte, de deux paires de borniers autorisant le bi-câblage. Deux straps de très haute qualité les relient et vous permettent le raccordement par un câble de liaison standard à deux conducteurs. Si vous adoptez une connexion à l'aide d'un seul câble, laissez les straps en place et utilisez n'importe laquelle des deux paires de borniers.

Vérifiez que la borne positive (indiquée + et de couleur rouge) est bien raccordée à la sortie positive de votre amplificateur et que la borne négative (indiquée - et de couleur noire) est bien raccordée à la sortie négative. Un branchement incorrect procurera une image sonore de mauvaise qualité et une perte sensible des basses fréquences.

Pour bi-câbler, il suffit de retirer les deux straps et d'utiliser deux câbles séparés à deux conducteurs chacun. Ils seront raccordés d'un côté aux sorties de l'amplificateur et de l'autre à chacune des deux paires de borniers. Ce type de connexion augmente la résolution des détails sonores les plus infimes. Contrôlez la polarité comme nous vous l'avons indiqué précédemment. Avec le bi-câblage, un raccordement incorrect altère également la réponse en fréquence.

Demandez l'avis de votre revendeur lorsque vous choisissez un câble. Son impédance totale doit se situer en dessous de la valeur maximale recommandée dans les spécifications. N'utilisez que des câbles ayant une très faible inductance afin d'éviter tout risque d'atténuation des fréquences aiguës.

Réglages fins

Pour améliorer le réalisme d'une installation de « home cinema », il est essentiel de parvenir à une harmonie naturelle entre la taille de l'image sonore produite par les enceintes et la taille de l'écran. Lorsque ce dernier est de dimensions réduites, le résultat est plus convaincant quand les enceintes sont plus proches l'une de l'autre que pour une écoute audio seule.

Réglez le niveau des trois enceintes frontales de manière à obtenir une transition progressive des sons quand ils se déplacent de façon panoramique le long de l'écran. Réglez le niveau des enceintes d'ambiance pour que, sauf cas d'effets spéciaux, votre attention ne puisse être attirée par elles.

Essayez toutes les places préférentielles avant de définir des réglages définitifs.

Consultez le mode d'emploi de votre décodeur ; il vous expliquera comment procéder aux différents réglages de niveaux.

Période de rodage

Les performances de vos enceintes s'amélioreront de façon sensible durant la première période d'utilisation. Lorsqu'elles ont été stockées dans un endroit relativement froid, les éléments chargés de l'amortissement ainsi que les suspensions des haut-parleurs nécessiteront un certain temps de fonctionnement pour retrouver leurs caractéristiques mécaniques correctes. Le temps nécessaire à l'obtention des performances optimales dépend des conditions de stockage et d'utilisation. Prévoyez en général une semaine pour la mise à température et environ quinze heures de fonctionnement à niveau moyen pour que les différentes parties mécaniques retrouvent les caractéristiques prévues.

Entretien et précautions

Pour entretenir l'ébénisterie de votre enceinte, vous vous limiterez, en général, à un simple dépoussiérage. Si vous désirez utiliser un produit conditionné en aérosol, pensez à ôter préalablement la grille, en la tirant prudemment vers vous. Veillez à vaporiser le produit sur le chiffon et jamais directement sur l'enceinte. La grille doit être retirée de l'enceinte lorsque vous souhaiterez nettoyer le tissu. Il s'entretient avec une brosse à habits tout à fait classique.

Il ne faut jamais toucher les membranes des haut-parleurs et en particulier celles des tweeters, vous risqueriez de les endommager.
