LED-UV212 - Projecteur lumineux JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED UV
Caractéristiques techniques principales	Émet de la lumière UV pour des effets spéciaux, idéal pour les événements et les spectacles.
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	300 x 200 x 150 mm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes de contrôle DMX
Tension	220-240V
Puissance	50W
Fonctions principales	Effets lumineux UV, réglage de la luminosité, possibilité de montage sur trépied.
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité.
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant, réparabilité limitée selon les composants.
Sécurité	Utiliser uniquement dans des environnements secs, ne pas regarder directement la source lumineuse.
Informations générales utiles	Idéal pour les discothèques, les concerts et les événements festifs, léger et facile à transporter.

FOIRE AUX QUESTIONS - LED-UV212 JBSYSTEMS

Comment allumer le JBSYSTEMS LED-UV212 ?

Pour allumer le JBSYSTEMS LED-UV212, branchez l'appareil à une source d'alimentation et utilisez l'interrupteur situé à l'arrière de l'appareil.

Pourquoi mon JBSYSTEMS LED-UV212 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment régler l'intensité de la lumière sur le JBSYSTEMS LED-UV212 ?

Utilisez le potentiomètre de réglage situé sur l'arrière de l'appareil pour ajuster l'intensité de la lumière selon vos besoins.

Le JBSYSTEMS LED-UV212 émet-il une chaleur excessive ?

Il est normal que l'appareil chauffe légèrement pendant son utilisation. Assurez-vous de ne pas obstruer les ventilations pour éviter une surchauffe.

Comment nettoyer le JBSYSTEMS LED-UV212 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez d'utiliser des produits chimiques abrasifs.

Quel type de lampe utilise le JBSYSTEMS LED-UV212 ?

Le JBSYSTEMS LED-UV212 utilise des LED UV pour créer des effets lumineux. Assurez-vous de ne pas utiliser d'autres types de lampes.

Puis-je utiliser le JBSYSTEMS LED-UV212 en extérieur ?

Il est recommandé d'utiliser le JBSYSTEMS LED-UV212 à l'intérieur, à moins qu'il ne soit spécifiquement indiqué qu'il est étanche ou conçu pour une utilisation en extérieur.

Y a-t-il une garantie pour le JBSYSTEMS LED-UV212 ?

Oui, le JBSYSTEMS LED-UV212 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails.

Comment connecter le JBSYSTEMS LED-UV212 à une console DMX ?

Utilisez un câble DMX pour connecter le JBSYSTEMS LED-UV212 à la sortie DMX de votre console. Assurez-vous de régler le bon canal DMX sur l'appareil.

Quelle est la consommation électrique du JBSYSTEMS LED-UV212 ?

Le JBSYSTEMS LED-UV212 consomme environ 30 watts lors de son utilisation.

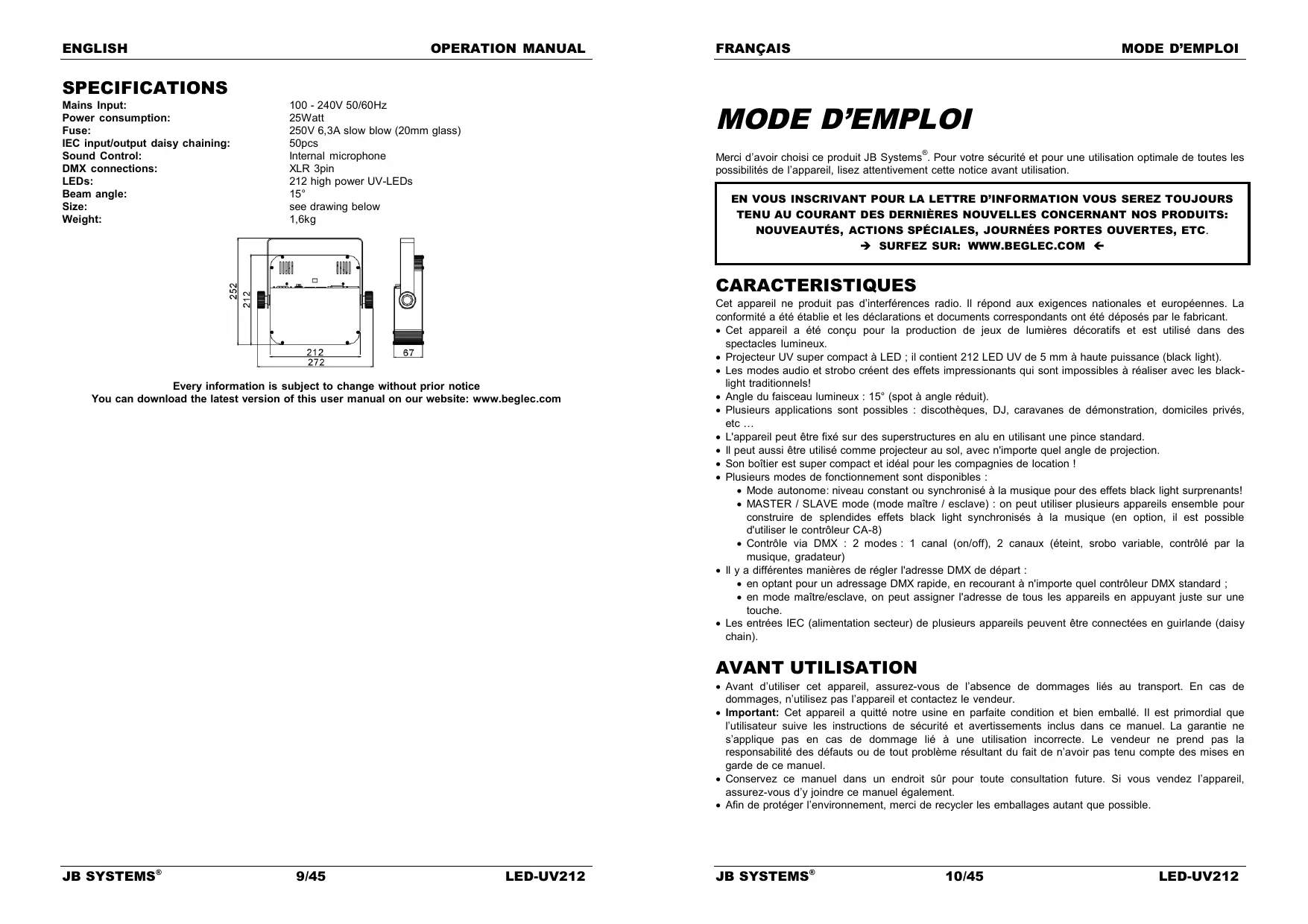

MODE D'EMPLOI LED-UV212 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilise.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été créé pour la production de produits de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Projecteur UV super compact à LED ; il contient 212 LED UV de 5 mm à haute puissance (black light).
• Les modes audio et strobo créé des effets impressionants qui sont impossibles à réaliser avec les blacklight traditionnels!
• Angle du faisceau lumineux: 15^ (spot à angle réduit).
• Plusieurs applications sont possibles : discothèques, DJ, caravanes de démonstration, domiciles privés, etc ...
• L'appareil peut être fixé sur des superstructures en alu en utilisant une pince standard.
• Il peut aussi être utilisé comme projecteur au sol, avec n'importe quel angle de projection.
• Son boîtier est super compact et idéal pour les compagnies de location!
• Plusieurs modes de fonctionnement sont disponibles :

Mode autonome: niveau constant ou synchronise a la musique pour des effets black light surprenants!
- MASTER / SLAVE mode (mode maître / esclave): on peut utiliser plusieurs appareils ensemble pour construire de splendides effets black light synchronisés à la musique (en option, il est possible d'utiliser le contrôleur CA-8)
- Contrôle via DMX : 2 modes : 1 canal (on/off), 2 canaux (étéint, srobo variable, contrôle par la musique, gradateur)

• Il y a différentes manières de régler l'adresse DMX de départ :

• en optant pour un adressage DMX rapide, en recourant à n'importe quel contrôleur DMX standard ;

• en mode maitre/esclave, on peut assigner l'adresse de tous les apparciels en appuyant juste sur une touche.

• Les entrées IEC (alimentation secteur) de plusieurs appareils peuvent être connectées en guirlande (daisy chain).

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants.

Mode d'emploi
LED-UV212
- Attelle de support.
- 2 molettes à visser et destinées à bloquer l'attelle de support.

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: apparéil construit selon les normes de sécurité classe I

Ce symbole représenté la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 0,5 metres.

Cet apparéil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaissure supérieur à 2 mm.

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatelement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussièux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranchez toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des

réparations.

• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour éviter tout risque de chocolélectrique, le cordon doit être remplace par le constructeur, son agent ou un technician qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres cables!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminière.
• Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifique autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

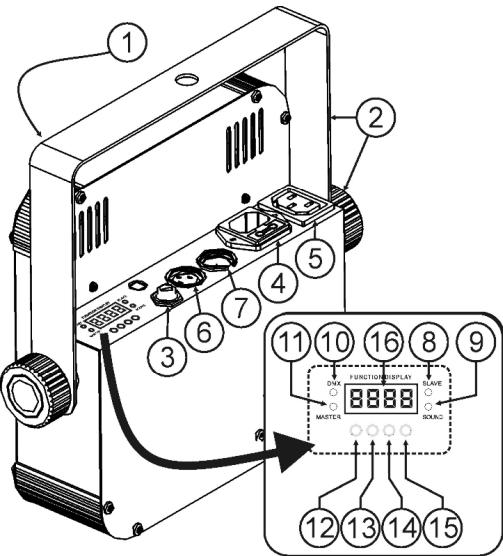

DESCRIPTION

1. Face avant munie d'un couvercle en plastique dur afin de protégger les LED de 5 mm.
2. Attelle de support avec une molette sur chaque côté pour bloquer l'appareil dans la position désirée, avec un trou de fixation pour y monter un crochet.
3. Prise 14 "utilisée pour connecter le contrôleur CA-8 optionnel
4. Entrée pour l'alimentation secteur dotée d'un socket IEC et d'une protection à fusible intégrée; c'est ici que vous doivent connecter le cable d'alimentation secteur.
5. Sortie alimentation secteur via connecteur IEC: on peut utiliser un cable spécial IEC afin de connecter cette sortie avec l'entrée secteur du LED-UV212 qui suit dans la chaine afin de faciliter le chaine (On peut former une chaine d'un maximum de 40 apparéils).
6. Connecteur de sortie DMX
7. Connecteur d'entrée DMX
8. LED 'SLAVE': elle est allumée quand l'appareil est en mode esclave
9. LED 'SOUND': elle clignote suivant le rythme de la musique quand l'appareil est en mode audio
10. LED 'DMX': elle est allumée quand l'appareil recoit un signal DMX
11. LED 'MASTER': elle est allumée quand l'appareil est utilisé en tant qu'appareil maître
12. Touche 'MENU': utilisee pour selectionner les differents chaprites du menu
13. Touche 'DOWN': utilise pour reculer dans le menu et pour diminuer les valeurs affichées par l'écran.
14. Touche 'UP': utilise pour avancer dans le menu et pour augmenter les valeurs affichées par l'écran.
15. Touche 'ENTER': utilisese pour confirmer votre sélection
16. L'écran montre les différents menus et les fonctions sélectionnées.

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrekte peut causeer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourrait, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité seconde doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas été pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTALLATION ELECTRIQUE

Important: L'installation électrique doit uniquement etre effectue par du personnel qualifie, selon la legislation concernant les mesures de sécurité electriques et mecaniques en vigueur dans notre pays.

Installation électrique pour 1 apparéil en fonctionnement autonome :

• Installélez cable secteur. L'appareil commencerà fonctionner immédiatement suivant le dernier mode autonome sélectionné.
• Prière de se reporter au chapitre "COMMENT REGLER L'APPAREIL?" pour être à même de passer du mode statique vers le mode son et vice versa.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

Installation electrique pour deux ou plusieurs appareils en mode maitre/esclave:

• Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro deonne qualité. L'appareil qui n'a pas de cable branché à son entree DMX est le "maître", les autres se compteront en tant que "esclaves".
  Assurez-vous que les apparciels sont tous branchés sur le secteur.
• Prière de se référer au chapitre "COMMENT REGLER L'APPAREIL?" pour de plus amples informations.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

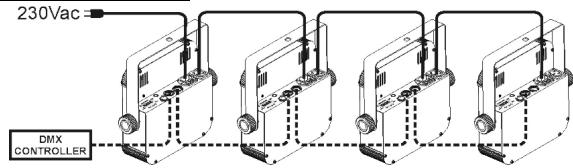

Installation electrique deux apparéils ou plus en mode DMX:

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les apparueils avec un cable symétrique deonne qualité.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous doivent utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y», cela ne fonctionnera pas!

90~120 ohm resistor

Assurez-vous que les apparèils sont tous branchés sur le secteur.
- Chaque effet lumineux faisant partie de la guirlande doit avoir sa propre adresse de départ afin de savoir àquelle commande du contrôleur il doit réagir. Dans la section "COMMENT REGLER L'APPAREIL?", vous apprendrez à régler l'adresse DMX. Il faut se souvent que chaque projecteur utilise 1 ou 2 canaux, donc, pour le mode à 2 canaux vous pourriquez utiliser les adresses suivantes: appareil 1 = 001 ~ appareil 2 = 003 ~ appareil 3 = 005 ~ appareil 4 = 007 ~ etc ...

COMMENT REGLER L'APPAREIL?

MENUPRINCIPAL:

• Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran.
• Sélectionnéz la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour désir dans le menu l'option désirée.
• Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour confirmer.

Remarque : Appuyez sur la touche MENU pendant environ 2 secondes pour returner vers le mode de fonctionnement, ou tout simplement, attendez 8 secondes.

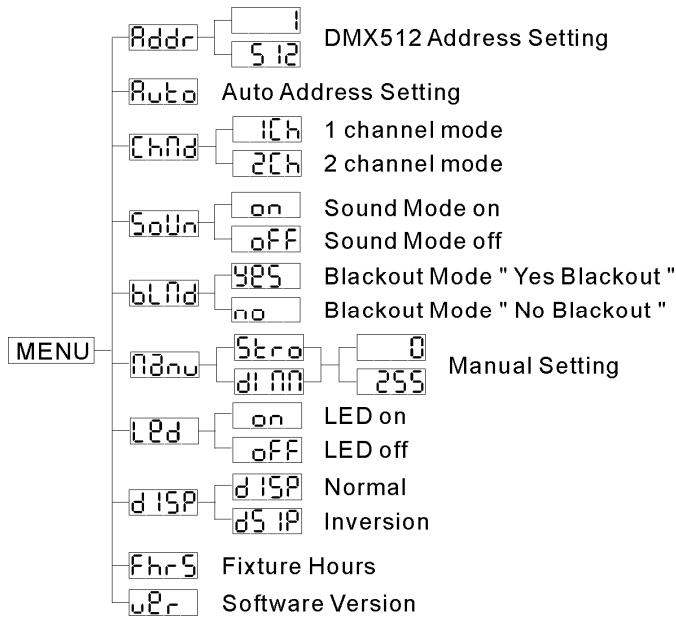

La structure du menu est affichée ci-contre.

Réglage de l'adresse DMX512

Fonction utilisée pour fixer l'adresse de départ dans un ensemble DMX ; vous pouvez égalementprogrammer automatiquement le projeteur LED-UV212 qui suit dans la même chaine DMX.

Pour programmer une adresse DMX de départ pour un apparéil :

Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
- Appuyez sur la touche ENTER.
- Utilisez les touches DOWN et UP pour changer l'adresse DMX512.

• Quand l'adresse désirée est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votrechoix.
• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Pour programmer automatiquement l'adresse DMX de départ pour plusieurs apparéils dans une chaîne DMX

• Connectez ensemble les entrées et les sorties DMX de tous les projecteurs et mettez-les tous sous tension.
• Procedez comme suit avec le premier apparéil de la châne DMX :

Fixez les adresses DMX de partir comme décrit ci-dessus;
Appuyez ensuite sur le bouton MENU jusqu'à ce que les lettres Ruta soient affichées par l'écran
- Appuyez sur la touche ENTER pour lancer la programmation automatique tous les apparéils sont clignoter une fois pour indiquer que les adresses ont bien été fixées automatiquement, et ce, en partant de l'adresse programmesse sur le premier apparéil ;
- Appuyez sur la touche MENU du premier apparéil pendant 2 secondes pour revenir en mode de fonctionnement.

Exemple : supposons que le premier apparéel ait été programme à l'adresse DMX 100 → quand on lance l'adressage automatique, les autres projecteurs Presents dans la chaîne DMX vont recevoir les adresses suivantes : 104, 106, 108, 110, etc … (en supposant que les apparéils utilisend le mode à 2 canaux)

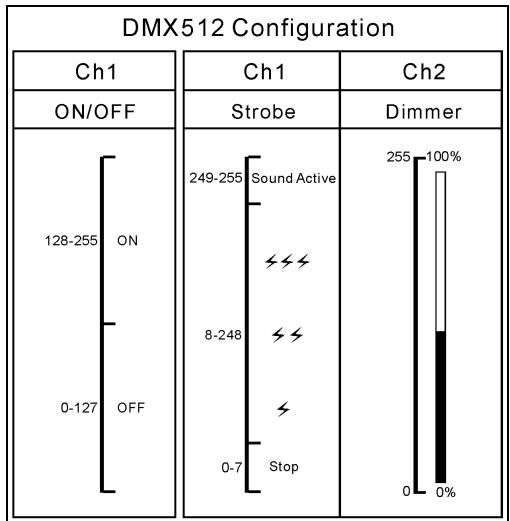

L'appareil possède 2 modes canaux différents. Prière de se reporter au canevas d'implantation DMX pour visionner les différences.

• Appuyez sur la touche MENU jusqu'à ce que [hild] soit affiché à l'écran.
• Appuyez sur la touche ENTER.
• Utilisez les touches DOWN et UP pour sélectionner l'un des modes disponibles.
• Une fois que le mode est seLECTIONné, appuyez sur la touche ENTER pour confirmer.
• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Sound Mode

Est utilise pour selectionner le mode musical qui contrclera les shows.

• Appuyez sur la touche MENU jusqu'à ce que Soud est affiché à l'écran.
• Appuyez sur la touche ENTER

• Utilisez les touches DOWN et UP pour sélectionner un des modes disponibles:

• On (mode son activé) → les shows sont pilotés à l'aide du micro intégré.

• FF (mode son désactivé) les shows sont pilotés par la vitesse des shows SéLECTIONS

• Une fois que le mode désiré est sélectionné, appuyez sur le bouton ENTER pour confirmer.

• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Mode Black out

Black out mode: quand,aucun signal DMX est detecté,l'appareil se met en black out.

Mode « pas de black-out »: quandaucun signalDMX n'est detecté, l'appareil se met automatiquement à fonctionner en mode master.

Selectionnez TOUJOURS "No Black out" quand l'appareil est utilisé en mode autonome (standalone) ou en tant que master (ou en mode maître/esclave) !!!

• Appuyez sur la touche MENU jusqu'à ce que blfd soit affché à l'écran.
• Appuyez sur la touche ENTER
• Utilisez les touches DOWN et UP pour sélectionner YES (mode black out) ou NO (mode sans black out)
• Une fois que le mode désiré est sélectionné, appuyez sur le bouton ENTER pour confirmer.
• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Blackout Mode

Quand l'appareil est utilisé en mode autonome, vous pouvez régler manuellement la fonction stroboscopique et le niveau de gradation.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche Hdnu.
- Appuyez sur la touche ENTER.

• Utilisez les touches DOWN et UP pour Sélectionner unde des deux options disponibles:

• Selectionnez [E] pour régler la vitesse stroboscopique et appuyez sur ENTER pour confirmer: Utilisiez les touches DOWN et UP pour sélectionner une valeur situé entre 000 (pas de strobo) et 255 (strobo très rapide). Confirmez en annayant sur la touche ENTER.

• Selectionnez pour régler le niveau d'atténuation (dimmer) et appuyez sur ENTER pour confirmer: Utilisez les touches DOWN et UP pour scélectionner une valeur située entre 000 (pas de sortie) et 255 (nieveau de sortie maximal). Confirmez en appuyant sur la touche ENTER.

• Àprous avoir régèle les parametres: Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Led Display

• Display on: l'écran est toujours allumé.
• Display off: l'écran est étant quand il n'est pas utilisé.
• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [LED].
• Appuyez sur la touche ENTER
• Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
• Une fois que le mode désiré est sélectionné, appuyez sur le bouton ENTER pour confirmer.
• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Inversion de l'affichage

Display normal: possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.
Display inversion: possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [ISP]
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
- Utilisez les touches DOWN et UP pour sélectionner (affichage inversé) ou (affichage normal).
- Une fois que le mode désiré est sélectionné, appuyez sur le bouton ENTER pour confirmer.
- Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Fixture Hours

• Vous communique le nombre d'heures de service de l'appareil.
• Appuyez sur la touche MENU jusqu'à ce que FhrS soit affiché à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran
• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

Version du software

• Fonction utilisée pour monrer sous qu'elle version du software fonctionne l'appareil.
• Appuyez sur la touche MENU jusqu'à ce que [Uer] soit affiché à l'écran.
• Appuyez sur la touche ENTER pour afficher sous qu'elle version du software fonctionne l'appareil
• Appuyez sur la touche MENU pendant 2 secondes pour revenir en mode de fonctionnement.

INSTRUCTIONS D'UTILISATION

A. 1 appareil en fonctionnement seul:

• Branchez simplement l'appareil sur le secteur et mettez de la musique. L'appareil commencerà fonctionner automatiquement au rythme de la musique.
• Prière de se reporter au chapitre "COMMENT REGLER L'APPAREIL?" pour être à même de passer du mode statique vers le mode son et vice versa.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

B. Deux ou plusieurs appareils en configuration maitre/esclave:

• Branchez de 2 à maximum 16 apparèils ensemble. Rêférez-vous au chapitre "installation électrique" pour apprendre à brancher les apparèils ensemble
• Branchez tous les apparéils sur le secteur et mettez de la musique. Les apparéils commenceront à fonctionner automatiquement au rythme de la musique. Prière de se reférer au chapitre "COMMENT REGLER L'APPAREIL?" pour de plus amples informations.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaite avoir plus de contrôle sur le fonctionnement maître/esclave.

C. Pour disposer de plus de contrôle, connectez le contrôleur CA-8 (en option):

Le contrôleur CA-8 peut uniquement ettre utilise en fonctionnement autonome ou en mode maître/esclave. Branchez le contrôleur sur l'entrée CA-8 du premier appeareil (maître).Vous pouvez maintainer contrcler tous les appeareils branchés:

BOUTON	ACTIONS
STANDBY	Pourmettre toutes les fonctions en attente
FONCTION	1. Stroboscope synchronisé2. Double strobo	Réglage du niveau d'atténuation de 000 à 255
MODE	Stroboscope(la LED est éteinte)	Sélection du niveau d'atténuation(la LED est allumée)

D. Prise de contrôle par un contrôleur DMX universel :

• Branchez tous les apparèils ensemble. Rêférez-vous au chapitre "installation électrique pour deux ou plusieurs apparèils en mode DMX" pour apprendre à le faire (n'oubliez pas d'adresser tous les apparèils correctement!)
• Branchez tous les apparéils sur le secteur et allumez le contrôleur DMX.

Etant donné que tous les apparèils possèdent leur propre adresse DMX, vous pouvez les contrôle individuellement. Souvenez-vous que chaque apparéil utilise 1 ou 4 canaux DMX comme indiquéd dans le tableau DMX ci-dessous:

Le canal 4 peut se composer de différentes manières selon le mode canal dans lequel on se trouve (1, 2, 3 ou 4). Prière de se reporter au chapitre "COMMENT REGLER L'APPAREIL".

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranche le cordon d'alimentation et attende que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être replacée.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détention d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.
  L'intérieur de l'appareil doit etre nettoye chaque année a laide d'un aspirateur ou d'un pistolot a air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimier la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

Alimentation: CA 100 - 240V 50/60Hz
Consommation : 25 watts
Fusible: 250V 6,3A lente (20mm verre)
Entrées et sorties IEC (daisy chain) : 50pcs
Contrôle du son: microphone interne
Connexions DMX: connecteurs XLR à 3 broches
LEDs: 212 LED UV haute puissance

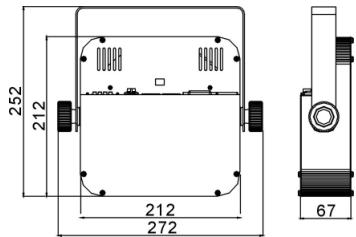

Angle de dispersion : 15^ Taille: voir schéma ci-dessous
Poids: 1,6 kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
