BEDIENUNGSANLEITUNG LED-UV212 JBSYSTEMS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

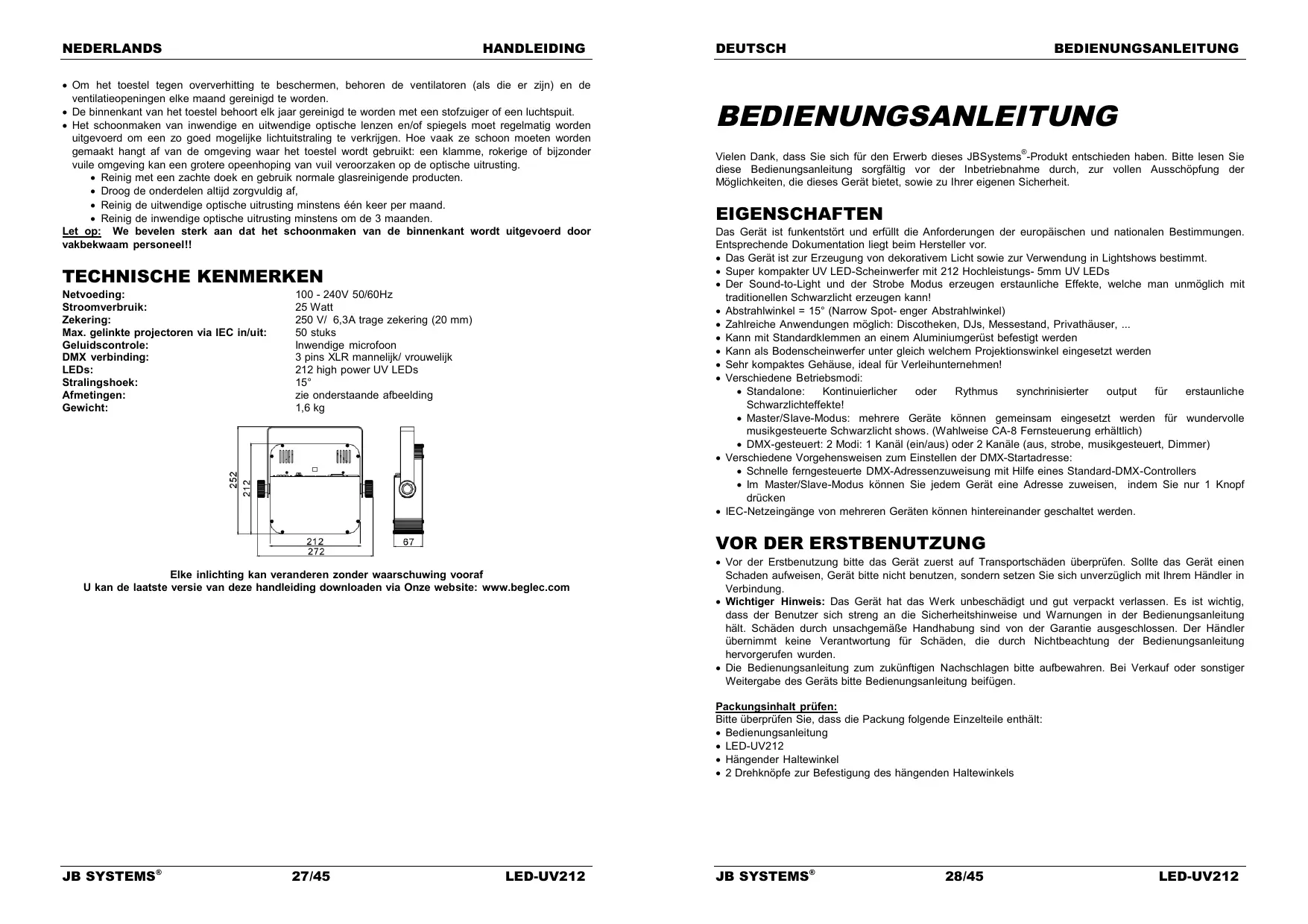

25 Watt 250 V/ 6,3A trage zekering (20 mm) 50 stuks Inwendige microfoon 3 pins XLR mannelijk/ vrouwelijk 212 high power UV LEDs 15° zie onderstaande afbeelding 1,6 kg DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt. Super kompakter UV LED-Scheinwerfer mit 212 Hochleistungs- 5mm UV LEDs Der Sound-to-Light und der Strobe Modus erzeugen erstaunliche Effekte, welche man unmöglich mit traditionellen Schwarzlicht erzeugen kann! Abstrahlwinkel = 15° (Narrow Spot- enger Abstrahlwinkel) Zahlreiche Anwendungen möglich: Discotheken, DJs, Messestand, Privathäuser, ... Kann mit Standardklemmen an einem Aluminiumgerüst befestigt werden Kann als Bodenscheinwerfer unter gleich welchem Projektionswinkel eingesetzt werden Sehr kompaktes Gehäuse, ideal für Verleihunternehmen! Verschiedene Betriebsmodi: Standalone: Kontinuierlicher oder Rythmus synchrinisierter output für erstaunliche Schwarzlichteffekte! Master/Slave-Modus: mehrere Geräte können gemeinsam eingesetzt werden für wundervolle musikgesteuerte Schwarzlicht shows. (Wahlweise CA-8 Fernsteuerung erhältlich) DMX-gesteuert: 2 Modi: 1 Kanäl (ein/aus) oder 2 Kanäle (aus, strobe, musikgesteuert, Dimmer) Verschiedene Vorgehensweisen zum Einstellen der DMX-Startadresse: Schnelle ferngesteuerte DMX-Adressenzuweisung mit Hilfe eines Standard-DMX-Controllers Im Master/Slave-Modus können Sie jedem Gerät eine Adresse zuweisen, indem Sie nur 1 Knopf drücken IEC-Netzeingänge von mehreren Geräten können hintereinander geschaltet werden.

VOR DER ERSTBENUTZUNG

Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: Bedienungsanleitung LED-UV212 Hängender Haltewinkel 2 Drehknöpfe zur Befestigung des hängenden Haltewinkels JB SYSTEMS® 27/45 LED-UV212 JB SYSTEMS® 28/45 LED-UV212 DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. CAUTION Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Dieses Symbol bedeutet: Klasse I Klassifizierung Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 0,5 Meter betragen.

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm. Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen. Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten. Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen! Bei Fehlfunktion Gerät nicht benutzen und sich mit Händler in Verbindung setzen. JB SYSTEMS® 29/45 LED-UV212 DEUTSCH BEDIENUNGSANLEITUNG Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. BESCHREIBUNG

1. Front mit Hartkunststoffabdeckung zum

Schutz der 5mm LEDs.

2. Hängender Haltewinkel mit Drehknöpfen auf

beiden Seiten zum Befestigen des Geräts und ein Montageloch zum Befestigen eines Montagehakens.

3. ¼” Buchse zum Anschluss eines optionalen

4. Netzanschluss mit IEC Buchse und

Sicherungsfassung zum Anschluss an die Steckdose.

5. Netzausgang mit IEC-Buchse: Sie können ein

besonderes IEC-Starkstromkabel benutzen, um diesen Ausgang mit dem Netzeingang des folgenden LED-UV212s zu verbinden. (max. 40 Geräte können miteinander verbunden werden)

6. DMX Ausgangsstecker

7. DMX Eingangsstecker

8. Slave LED: leuchtet auf, wenn das Gerät im

9. Sound LED: blinkt im Takt der Musik wenn

das Gerät im Audio-Modus ist

10. DMX LED: leuchtet auf, wenn das Gerät ein

11. Master LED: leuchtet auf, wenn das Gerät als Master geschaltet ist

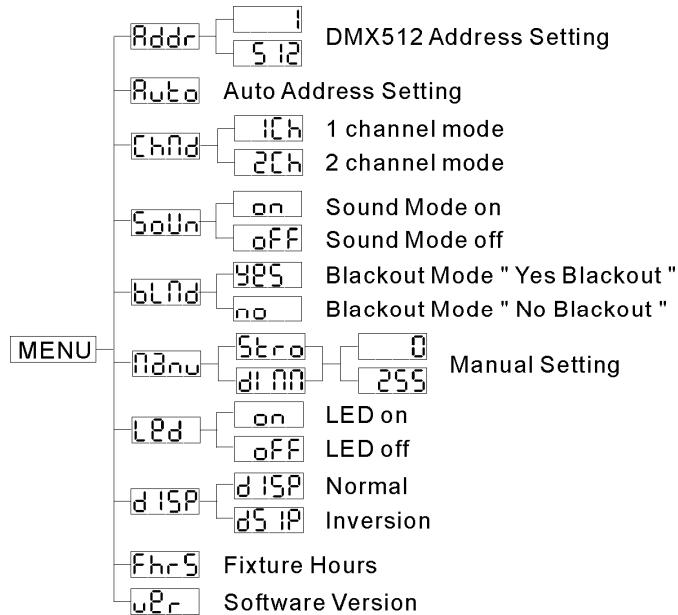

12. MENU-Knopf: zum Wählen der verschiedenen Menüpunkte

13. DOWN-Knopf: zum Zurückgehen im Menü und zum Mindern der auf dem Display angezeigten Werte.

14. UP-Knopf: zum Vorwärtsgehen im Menü und zum Erhöhen der auf dem Display angezeigten Werte.

15. ENTER-Knopf: zum Bestätigen Ihrer Wahl.

16. DISPLAY zeigt die verschiedenen Menüs und die gewählten Funktionen an.

ELEKTRISCHE INSTALLATION Wichtig: Die elektrische Installation sollte nur von qualifiziertem Personal durchgeführt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land. Elektrische Installation von einem allein Stehenden Gerät: Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im zuletzt gewählten allein Stehenden Modus zu arbeiten. Im Kapitel EINSTELLUNGSANLEITUNG wird erläutert, wie man zwischen dem statischen und dem Musikmodus (Sound mode) wechseln kann. Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus: Schließen Sie 2 bis Max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Das Gerät, das keine Kabelverbindung an seinem DMX-Eingang besitzt, arbeitet als „Master“, die anderen als SlaveGeräte. Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden. Siehe Kapitel EINSTELLUNGSANLEITUNG für weitere Informationen. Fertig! JB SYSTEMS® 30/45 LED-UV212 DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus: Das DMX-Protokoll ist die am meisten benutzte HochgeschwindigkeitsSignalübertragung, um intelligente Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschirmten Kabel „verketten“. Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschließen. Benutzen Sie nie ein Y-Kabel! Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden. Jedes Gerät in der Kette benötigt eine korrekte Startadresse, damit es weiß, welche Befehle vom DMX-Controller dekodieren muss. Kapitel EINSTELLUNGSANLEITUNG erfahren Sie, wie Sie die DMX-Adressen einstellen. Beachten Sie, dass jeder Scheinwerfer 1 oder 2 Kanäle benutzt. Eine mögliche Adresseneinstellung für die 2-Kanal-Modus kann sein: Gerät1 = 001 ~ Gerät2 = 003 ~ Gerät3 = 005 ~ Gerät4 = 007 ~ usw. ÜBERKOPF-MONTAGE Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten. EINSTELLUNGSANLEITUNG: HAUPTMENÜ: Um eine der Menüoptionen auszuwählen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheint. Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt. Mit ABWÄRTS und AUFWÄRTS wählen Sie die gewünschte Menüoption. Wenn die gewünschte Menüoption ausgewählt ist, mit EINGABE (ENTER) bestätigen. Hinweis: Halten Sie die MENU-Taste ungefähr 2 Sekunden lang gedrückt, um zum normalen Betriebsmodus zurückzukehren oder warten Sie einfach 8 Sekunden. Im Nachfolgenden ist die Menüstruktur dargestellt. JB SYSTEMS® 31/45 LED-UV212 DMX512 Einstellung Adresse Zum Einstellen der Startadresse in einer DMX-Aufstellung und auch zum automatischen Programmieren des folgenden LED-UV212 Scheinwerfers in derselben DMX-Kette. Eine DMX-Startadresse in 1 Gerät programmieren: MENU-Taste drücken bis im Display angezeigt wird. EINGABE (ENTER) drücken. Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Automatisches Programmieren der DMX-Startadresse von mehreren Geräten in einer DMX-Kette: Verbinden Sie die DMX-Ein-/Ausgänge aller Scheinwerfer miteinander und schalten Sie sie alle an Am ersten Gerät der Kette: Stellen Sie die DMX-Startadresse wie hier vor beschrieben ein. Anschließend drücken Sie die MENU Taste bis auf dem Display erscheint. Drücken Sie die ENTER-Taste, um die automatische Programmierung zu starten Alle Geräte leuchten einmal auf, um anzuzeigen, dass die Adressen automatisch eingestellt werden, wobei mit der Adresse begonnen wird, die im ersten Gerät programmiert ist. Halten Sie die MENU-Taste auf dem ersten Gerät ungefähr 2 Sekunden gedrückt, um in den Betriebsmodus zurückzukehren. Beispiel: Der erste Scheinwerfer ist auf die DMX-Adresse 100 eingestellt. Wenn Sie die automatische Adressierung durchführen, erhalten die anderen Scheinwerfer in der DMX-Kette die Adressen: 104, 106, 108, 110, … (gegeben, dass die Einheiten in 2-Kanal-Modus sind) Channel Modus Das Gerät hat 2 verschiedene Kanalmodi. Die verschiedenen Funktionen sind auf der DMX-Karte angegeben. MENU-Taste drücken bis im Display angezeigt wird. EINGABE (ENTER) drücken. Benutzen Sie den DOWN- und UP-Knopf um einen der möglichen Kanal Moden zu wählen. JB SYSTEMS® 32/45 LED-UV212 DEUTSCH BEDIENUNGSANLEITUNG Nach der Modusauswahl drücken Sie ENTER zum Einstellen Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Sound Mode Zum Auswählen des gewünschten Sound-Modus zum Auslösen der Shows. MENU-Taste drücken bis im Display angezeigt wird. EINGABE (ENTER) drücken. Benutzen Sie die DOWN- und UP-Knöpfe um einen der möglichen Moden zu wählen: (sound modus an) Die Show wird über das interne Mikrofon gesteuert. (sound modus aus) Die Show wird über die Geschwindigkeit geregelt. Sobald Sie den richtigen Modus ausgewählt haben, drücken Sie die ENTER-Taste zur Bestätigung. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Blackout Mode Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout. Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um. Setzen Sie das Gerät IMMER auf “No Blackout”, wenn es im Standalone oder Master (master/slave) Modus benutzt wird!!! MENU-Taste drücken bis im Display angezeigt wird. EINGABE (ENTER) drücken. Benutzen Sie den DOWN- und UP-Knopf um Y E S (Blackout) oder n o (kein Blackout) Modus zu wählen. Sobald Sie den Modus ausgewählt haben, drücken Sie die ENTER-Taste zur Bestätigung. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Blackout Mode Wenn das Gerät im Standalone-Modus verwendet wird, können Sie manuell die Strobe und DimmerFunktion eistellen. MENU-Taste drücken bis im Display angezeigt wird. EINGABE (ENTER) drücken. Benutzen Sie den DOWN- und UP-Knopf um einen der 2 möglichen 2 Optionen zu wählen: Wähle um die Strobe-Geschwindigkeit einzustellen und drücken Sie ENTER zur Bestätigung: benutzen Sie die DOWN und UP Knöpfe um einen Wert zwischen 000 (kein Strobe) und 255 (sehr schneller Strobe). Mit ENTER bestätigen. Wähle um die Dimmer-Einstellugen einzustellen und drücken Sie ENTER zur Bestätigung: benutzen Sie die DOWN und UP Knöpfe um einen Wert zwischen 000 (kein Output) und 255 (maximaler Output). Mit ENTER bestätigen. beide Werte eingesellt sind, drücken Sie ca. 2 Sekunden den MENU Knopf um in den Betriebsmodus zurück zu wechseln. Led Display Display an: Display ist ständig eingeschaltet. Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung. MENU-Taste drücken bis im Display angezeigt wird EINGABE (ENTER) drücken. Benutzen Sie den DOWN- und UP-Knopf um (Display ständig eingeschaltet) oder (Display ausgeschaltet, wenn nicht in Benutzung) zu wählen. Sobald Sie den Modus ausgewählt haben, drücken Sie die ENTER-Taste zur Bestätigung. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. DEUTSCH BEDIENUNGSANLEITUNG Display Umkehrung Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist. Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist. MENU-Taste drücken bis im Display angezeigt wird Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Benutzen Sie den DOWN- und UP-Knopf um (Display Umkehrung) oder (Normal Display) zu wählen. Sobald Sie den Modus ausgewählt haben, drücken Sie die ENTER-Taste zur Bestätigung. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Stundenzähler Zur Anzeige der Arbeitsstunden des Geräts. MENU-Taste drücken bis im Display angezeigt wird. Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Software version: Zum Anzeigen der Software-Version des Geräts. MENU-Taste drücken bis im Display angezeigt wird. Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen. Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. BEDIENUNGSANLEITUNG A. Allein stehendes Gerät: Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Das Gerät fängt automatisch zum Rhythmus der Musik zu arbeiten an. Im Kapitel EINSTELLUNGSANLEITUNG wird erläutert, wie man zwischen dem statischen und dem Musikmodus (Sound mode) wechseln kann mode. Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. B. Zwei oder mehr Geräte in der Master/Slaveeinstellung: Schließen Sie 2 bis max. 16 Geräte zusammen an. Lesen Sie den Abschnitt „elektrische Installation“, um zu erfahren, wie man die Geräte anschließt Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Die Geräte fangen automatisch zum Rhythmus der Musik zu arbeiten an. Siehe Kapitel EINSTELLUNGSANLEITUNG für weitere Informationen. Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. C. Anschließen des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten: Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt werden. Schließen Sie den Controller an den Eingang des CA-8 des ersten Geräts an (Master). Jetzt können Sie alle angeschlossenen Geräte steuern: TASTE STANDBY FUNCTION MODE JB SYSTEMS® 33/45 LED-UV212 JB SYSTEMS® AKTIONEN To blackout all the fixtures

1. Synchroner Strobe

2. Multi-Kanal Strobe

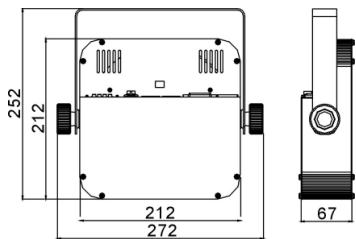

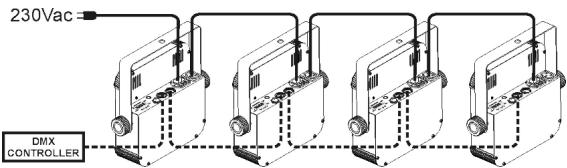

WählenSie ein Dimmer-Wert zwischen 000 und 255 Strobe Dimmer (LED AUS) (LED AN) 34/45 LED-UV212 DEUTSCH BEDIENUNGSANLEITUNG D. Steuerung durch eine universale DMX-Steuerung: Verbinden Sie alle Geräte miteinander. Wie dies funktioniert finden Sie im Kapitel " Elektronische Installation für zwei oder mehr Geräte un DMX-Modus" (vergessen Sie nicht die richtige Adressierung aller Geräte!) Verbinden Sie alle Geräte mit dem Stromnetz und schalten Sie die DMX-Steuerung an. Wenn alle Geräte ihre eigene DMX-Adresse haben, können Sie jedes Gerät einzeln steuern. Denken Sie daran das jedes Gerät 1 oder 2 DMX-Kanäle benutzt wie in der DMX-Liste weiter unten gezeigt wird: DEUTSCH BEDIENUNGSANLEITUNG TECHNISCHE EINZELHEITEN Netzspannung: Leistungsaufnahme: Sicherung: IEC Eingang/Ausgang-Daisychain: Klangregler: DMX Anschlüsse: LEDs: Abstrahlwinkel: Abmessungen: Gewicht:

25 Watt 250V / 6,3A langsame Sicherung (20mm Glas) 50 Stück Eingebautes Mikrofon 3-pin XLR Stecker/Buchse 212 Hochleistungs UV-LEDs 15° siehe nachfolgende Abbildung 1,6kg Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com

WARTUNG UND INSTANDHALTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein. Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung aufweisen. Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden. Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden. Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden. Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen. Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen. Mit weichem Tuch und gewöhnlichem Glasreiniger säubern. Alle Teile stets gut abtrocknen. Äußere Optik mindestens alle 30 Tage säubern. Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen! JB SYSTEMS® 35/45 LED-UV212 JB SYSTEMS® 36/45 LED-UV212 ESPAÑOL
