MANUAL DE USUARIO LED-UV212 JBSYSTEMS

ES - DESHACERSE DEL APARATO

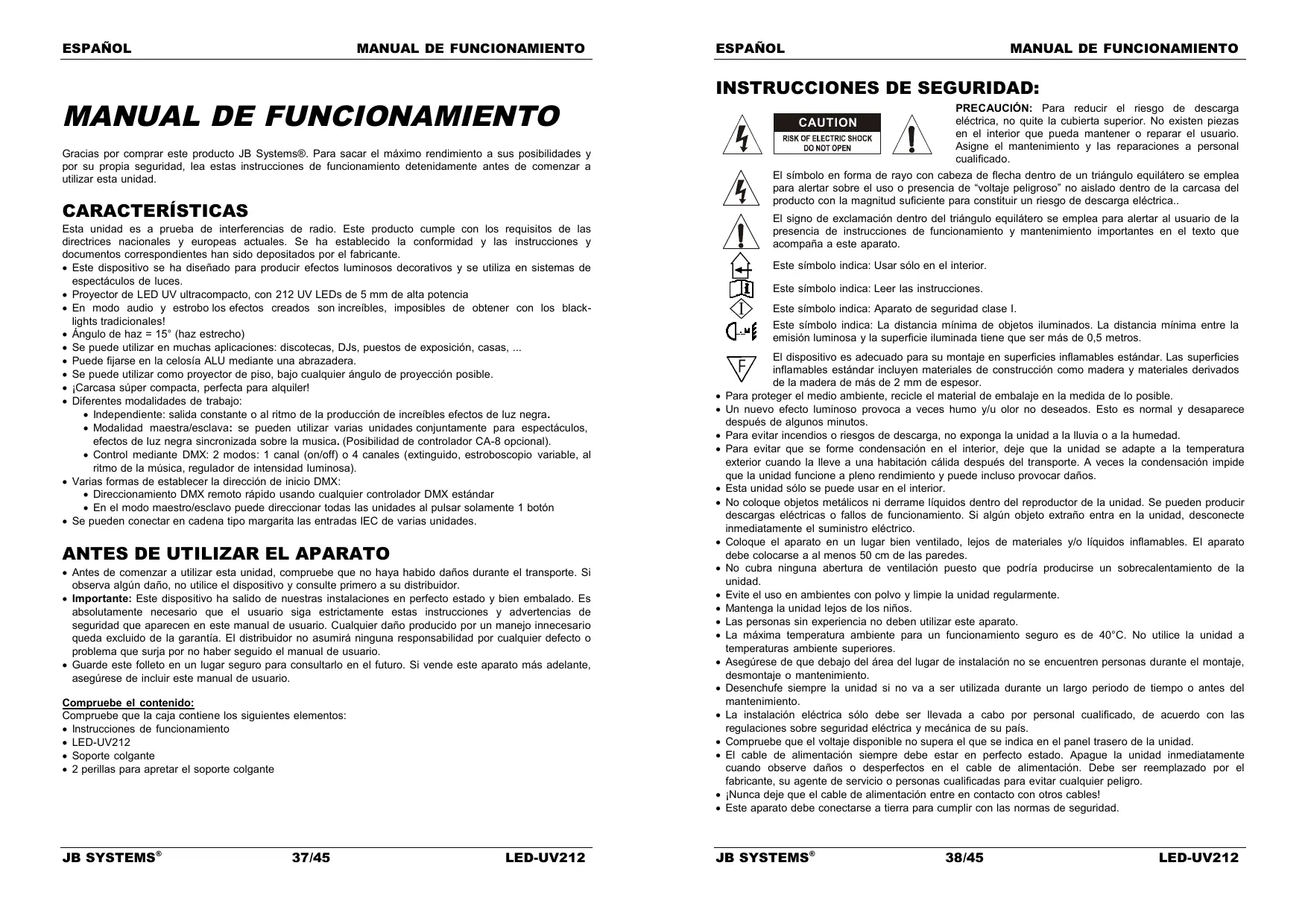

Reciclar el aparato y pilas usadas de forma ecologica conforme a las disposiciones legales de su pais. INSTRUCCIONES DE SEGURIDAD: PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personal cualificado. El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea para alertar sobre el uso o presencia de “voltaje peligroso” no aislado dentro de la carcasa del producto con la magnitud suficiente para constituir un riesgo de descarga eléctrica.. CAUTION Gracias por comprar este producto JB Systems®. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento detenidamente antes de comenzar a utilizar esta unidad. CARACTERÍSTICAS Esta unidad es a prueba de interferencias de radio. Este producto cumple con los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante. Este dispositivo se ha diseñado para producir efectos luminosos decorativos y se utiliza en sistemas de espectáculos de luces. Proyector de LED UV ultracompacto, con 212 UV LEDs de 5 mm de alta potencia En modo audio y estrobo los efectos creados son increíbles, imposibles de obtener con los blacklights tradicionales! Ángulo de haz = 15° (haz estrecho) Se puede utilizar en muchas aplicaciones: discotecas, DJs, puestos de exposición, casas, ... Puede fijarse en la celosía ALU mediante una abrazadera. Se puede utilizar como proyector de piso, bajo cualquier ángulo de proyección posible. ¡Carcasa súper compacta, perfecta para alquiler! Diferentes modalidades de trabajo: Independiente: salida constante o al ritmo de la producción de increíbles efectos de luz negra. Modalidad maestra/esclava: se pueden utilizar varias unidades conjuntamente para espectáculos, efectos de luz negra sincronizada sobre la musica. (Posibilidad de controlador CA-8 opcional). Control mediante DMX: 2 modos: 1 canal (on/off) o 4 canales (extinguido, estroboscopio variable, al ritmo de la música, regulador de intensidad luminosa). Varias formas de establecer la dirección de inicio DMX: Direccionamiento DMX remoto rápido usando cualquier controlador DMX estándar En el modo maestro/esclavo puede direccionar todas las unidades al pulsar solamente 1 botón Se pueden conectar en cadena tipo margarita las entradas IEC de varias unidades. El signo de exclamación dentro del triángulo equilátero se emplea para alertar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento importantes en el texto que acompaña a este aparato. Este símbolo indica: Usar sólo en el interior. Este símbolo indica: Leer las instrucciones. Este símbolo indica: Aparato de seguridad clase I. Este símbolo indica: La distancia mínima de objetos iluminados. La distancia mínima entre la emisión luminosa y la superficie iluminada tiene que ser más de 0,5 metros.

ANTES DE UTILIZAR EL APARATO

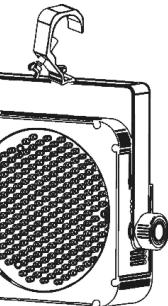

Antes de comenzar a utilizar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor. Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haber seguido el manual de usuario. Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario. Compruebe el contenido: Compruebe que la caja contiene los siguientes elementos: Instrucciones de funcionamiento LED-UV212 Soporte colgante 2 perillas para apretar el soporte colgante El dispositivo es adecuado para su montaje en superficies inflamables estándar. Las superficies inflamables estándar incluyen materiales de construcción como madera y materiales derivados de la madera de más de 2 mm de espesor. Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible. Un nuevo efecto luminoso provoca a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunos minutos. Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad. Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide que la unidad funcione a pleno rendimiento y puede incluso provocar daños. Esta unidad sólo se puede usar en el interior. No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento. Si algún objeto extraño entra en la unidad, desconecte inmediatamente el suministro eléctrico. Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes. No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la unidad. Evite el uso en ambientes con polvo y limpie la unidad regularmente. Mantenga la unidad lejos de los niños. Las personas sin experiencia no deben utilizar este aparato. La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a temperaturas ambiente superiores. Asegúrese de que debajo del área del lugar de instalación no se encuentren personas durante el montaje, desmontaje o mantenimiento. Desenchufe siempre la unidad si no va a ser utilizada durante un largo periodo de tiempo o antes del mantenimiento. La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país. Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad. El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas para evitar cualquier peligro. ¡Nunca deje que el cable de alimentación entre en contacto con otros cables! Este aparato debe conectarse a tierra para cumplir con las normas de seguridad. JB SYSTEMS® 38/45 LED-UV212 ESPAÑOL No conecte la unidad a ningún regulador de voltaje. Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad. Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario. Nunca repare un fusible ni derive el soporte del fusible. ¡Reemplace siempre el fusible dañado por un fusible del mismo tipo y especificación eléctrica! En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente. La carcasa y la lente deben reemplazarse si presentan daños visibles. Utilice el embalaje original cuando tenga que transportar el dispositivo. Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad. Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas epilépticas. DESCRIPCIÓN:

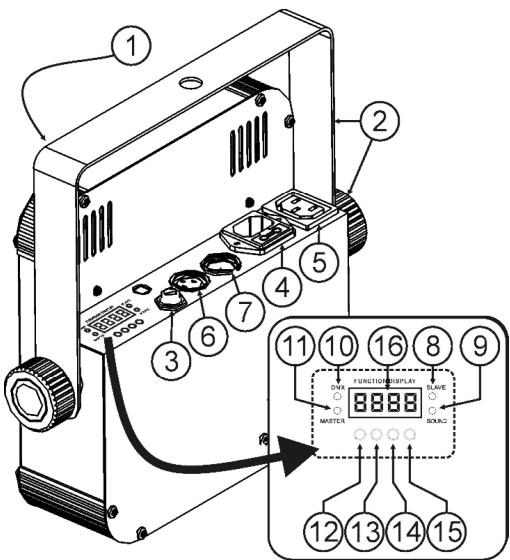

1. Parte frontal con cubierta de plástico duro que

protege los LEDs de 5 mm.

2. Soporte colgante con perillas a ambos lados

para sujetar la unidad y un agujero de montaje para instalar el gancho de montaje.

3. Jack de ¼” que se utiliza para conectar el

controlador CA-8 opcional

4. Entrada de red eléctrica con la toma IEC y el

soporte de fusible integrado, conecte el cable de red suministrado aquí.

5. Salida de red eléctrica con toma IEC: puede

utilizar un cable de alimentación IEC especial para conectar esta salida a la toma de red del siguiente LED-UV212 para una conexión más sencilla. (se pueden conectar un máximo de 40 unidades)

6. Conector de salida DMX

7. Conector de entrada DMX

8. LED esclavo: se enciende cuando la unidad

está en modo esclavo.

9. LED de sonido: parpadea al ritmo de la

música mientras la unidad está en modo de audio.

10. LED DE DMX: se enciende cuando la unidad

recibe una señal DMX.

11. LED maestro: se enciende cuando la unidad está en modo maestro.

12. Botón MENU: se utiliza para seleccionar los diferentes elementos del menú.

13. BOTÓN DOWN: para bajar en el menú y reducir los valores que se muestran en la pantalla.

14. BOTÓN UP: para subir en el menú y aumentar los valores que se muestran en la pantalla.

15. Botón ENTER: se utiliza para confirmar su selección.

16. DISPLAY muestra los diferentes menús y las opciones seleccionadas.

INSTALACIÓN ELÉCTRICA

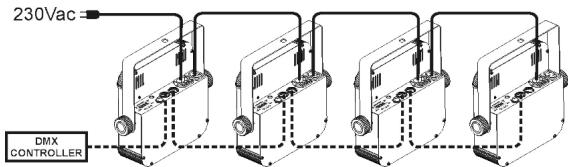

Importante: La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país. Instalación eléctrica para 1 unidad independiente: Conecte el cable de red. La unidad comienza a funcionar instantáneamente en el modo independiente que se seleccionó la última vez. Consulte el capítulo CONFIGURACIÓN para obtener información sobre cómo cambiar los modos estático y de sonido. Observación: Si desea tener más control, puede conectar un controlador remoto CA-8 a la unidad. JB SYSTEMS® 39/45 LED-UV212 ESPAÑOL Instalación eléctrica de una o más unidades en modo maestro/eslavo: Conecte 2 a 16 (máximo) unidades mediante cables de micrófono equilibrados de buena calidad. La unidad que no tenga ningún cable conectado a su entrada DMX actuará como “maestra”; las otras serán las unidades esclavas. Asegúrese de que todas las unidades están conectadas a la red eléctrica. Consulte el capítulo CONFIGURACIÓN para obtener más información. ¡Ya está! Observación: Puede conectar un controlador CA-8 remoto a la unidad maestra si desea disponer de más control sobre el funcionamiento maestro/esclavo. Instalación eléctrica de una o más unidades en modalidad DMX: El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todas las unidades conectadas con un cable equilibrado de buena calidad. Para evitar comportamiento anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90Ω a 120Ω al final de la cadena. Nunca utilice cables divisores en Y, ¡No funcionarán! Asegúrese de que todas las unidades están conectadas a la red eléctrica. Cada efecto luminoso de la cadena necesita disponer de su propia dirección de inicio de forma que sepa qué comando del controlador debe descodificar. En el capítulo CONFIGURACIÓN puede obtener información sobre cómo configurar las direcciones DMX. Recuerde que cada proyector utiliza 1 o 2 canales. A continuación se muestra un ejemplo de una posible configuración de direcciones para el modo de 2 canales: unidad 1 = 001 ~ unidad 2 = 003 ~ unidad 3 = 005 ~ unidad 4 = 007 ~ etc. MONTAJE SUPERIOR Importante: La instalación sólo debe llevarse a cabo por personal técnico cualificado. Una instalación incorrecta puede provocar lesiones graves y/o daños en la propiedad. ¡El montaje superior requiere mucha experiencia! Deben respetarse los límites de carga de funcionamiento, deben utilizarse materiales de instalación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad. Asegúrese de que debajo del área del lugar de instalación no se encuentren personas durante el montaje, desmontaje o mantenimiento. El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde éstas puedan andar o sentarse. Antes del montaje asegúrese de que el área de la instalación puede soportar una carga mínima de 10 veces el peso de la unidad. Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más 20 cm si falla el accesorio principal. El dispositivo debe fijarse correctamente; ¡un montaje con giro libre es peligroso y no debe considerarse! No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la unidad. El operario debe asegurarse de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deberán inspeccionarse anualmente por una persona cualificada para asegurar que la seguridad es óptima. JB SYSTEMS® 40/45 LED-UV212 ESPAÑOL CONFIGURACIÓN: MENÚ PRINCIPAL: Para seleccionar cualquiera de las opciones del menú, pulse el botón MENU hasta que en la pantalla aparezca la opción que desee. Seleccione la función con el botón ENTER. La pantalla parpadeará. Utilice los botones DOWN y UP para seleccionar la opción de menú deseada. Una vez que haya seleccionado la opción deseada, pulse el botón ENTER para seleccionar. Observación: Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución o espere 8 segundos. La estructura del menú se muestra a continuación. ESPAÑOL Pulse el botón MENU de la primera unidad durante aproximadamente 2 segundos para volver al modo de ejecución. Ejemplo: El primer proyector se ha configurado en la dirección DMX 100 cuando realice la configuración automática de direcciones, los otros proyectores de la cadena DMX recibirán las direcciones siguientes: 104, 106, 108, 110, … (para el modo de 2 canales) Modo de canal La unidad tiene 2 modos de canal diferente. Consulte la tabla DMX para ver las diferencias. Pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER para confirmar la opción elegida. Use los botones DOWN y UP para seleccionar uno de los modos de canal disponibles. Una vez que haya seleccionado el modo, pulse el botón ENTER para confirmar su selección. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. Modo de sonido Se utiliza para seleccionar el modo de sonido que debe activar los espectáculos. Pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER para confirmar la opción elegida. Use los botones DOWN y UP para seleccionar uno de los modos disponibles: (modo de sonido activado) los espectáculos son activados por el micrófono interno. (modo de sonido desactivado) los espectáculos son activados por la velocidad seleccionada para éstos. Una vez que haya seleccionado el modo que desee, pulse el botón ENTER para confirmar su selección. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. Ajuste de la dirección DMX512 Se utiliza para definir la dirección de inicio en una configuración DMX; también existe la posibilidad de programar automáticamente los siguientes proyectores LED-UV212 en la misma cadena DMX. Programe una dirección de inicio DMX en la unidad 1: Pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER para confirmar la opción elegida. Utilice los botones DOWN y UP para cambiar la dirección DMX512. Una vez que la dirección correcta aparezca en la pantalla, pulse el botón ENTER para confirmarla. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. Programación automática de las direcciones de inicio DMX de varias unidades en una cadena DMX: Conecte las entradas/salidas DMX de todos los proyectores y enciéndalos. En la primera unidad de la cadena: Defina la dirección de inicio DMX como se ha descrito anteriormente. Luego, pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER para iniciar la programación automática todas las unidades parpadean una vez para indicar que las direcciones se configurarán automáticamente, comenzando desde la dirección programada en la primera unidad. JB SYSTEMS® 41/45 LED-UV212 Modo de oscurecimiento Modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad entra en oscurecimiento. Modalidad Sin Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad pasa automáticamente a modo maestro. Al utilizar la unidad en el modo independiente o maestro (maestro/esclavo), seleccione SIEMPRE “Sin oscurecimiento”. Pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER. Use los botones DOWN y UP para seleccionar SÍ (oscurecimiento) o NO (sin oscurecimiento). Una vez que haya seleccionado el modo, pulse el botón ENTER para confirmar su selección. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. Blackout Mode Cuando la unidad se utiliza en modo independiente, usted puede configurar manualmente el estrobo y la función de atenuador de luz. Pulse el botón MENU hasta que la pantalla indique Pulse el botón ENTER. Utilice los botones DOWN y UP para seleccionar una de las opciones siguientes: Seleccionar para seleccionar la velocidad estroboscópica y pulse ENTER para confirmar: use DOWN y UP para establecer el valor entre 000 (sin estrobo) y 255 (estrobo muy rápido). Confirmar con el botón ENTER. Seleccionar para seleccionar el ajuste del atenuador y pulse ENTER para confirmar: Use DOWN y UP para establecer el valor entre 000 (sin salida) y 255 (salida máxima). Confirmar con el botón ENTER. Una vez configurados ambos parámetros, pulse el botón MENU durante aproximadamente 2 segundos, volverá al modo de ejecución. JB SYSTEMS® 42/45 LED-UV212 ESPAÑOL Pantalla de LED Pantalla encendida: la pantalla siempre está encendida. Pantalla apagada: la pantalla está apagada cuando no se utiliza. Pulse el botón MENU hasta que la pantalla indique Pulse el botón ENTER. Utilice los botones DOWN y UP para seleccionar (pantalla siempre encendida) u apagada cuando no se utiliza). Una vez que haya seleccionado el modo, pulse el botón ENTER para confirmar su selección. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. ESPAÑOL C. Conexión del controlador CA-8 para obtener más control: El controlador CA-8 sólo puede utilizarse en modalidad independiente, maestra/esclava. Conecte el controlador a la entrada CA-8 de la primera unidad (maestra). Ahora puede controlar todas las unidades conectadas: (pantalla Inversión de pantalla Pantalla normal: la pantalla se puede leer cuando la unidad está en el suelo. Inversión de pantalla: la pantalla se puede leer cuando la unidad está montada al revés. Pulse el botón MENU hasta que la pantalla indique Pulse el botón ENTER, la pantalla comienza a parpadear. Utilice los botones DOWN y UP para seleccionar (inversión de pantalla) u (pantalla normal). Una vez que haya seleccionado el modo, pulse el botón ENTER para confirmar su selección. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. BOTÓN STANDBY ACCIONES Para oscurecer todos los aparatos FUNCIÓN Ajuste el nivel dimerizador desde 000 hasta 255 MODALID

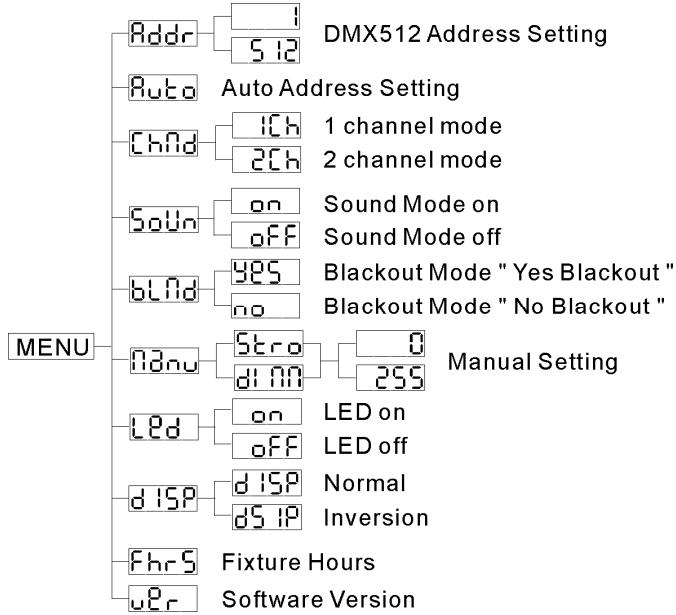

Estroboscópica nivel dimerizador (LED apagado ) (LED encendido) D. Control mediante controlador DMX universal: Conecte todas las unidades juntas. Consulte el capítulo “Instalación eléctrica para dos o más unidades en modalidad DMX” para saber cómo hacerlo (no olvide direccionar todas las unidades correctamente). Conecte todas las unidades a la red eléctrica y encienda el controlador DMX. Puesto que cada unidad consta de su propia dirección DMX, puede controlarlas individualmente. Recuerde que cada unidad utiliza 1 o 2 canales DMX tal como se muestra en la tabla DMX. Horas del aparato Se utiliza para mostrar el número de horas de funcionamiento de la unidad. Pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER para mostrar el número de horas de funcionamiento en la pantalla. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución. Versión de software: Se utiliza para mostrar la versión de software de la unidad. Pulse el botón MENU hasta que aparezca en la pantalla. Pulse el botón ENTER para mostrar la versión de software de la unidad. Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución.

INSTRUCCIONES DE FUNCIONAMIENTO

A. 1 unidad independiente: Conecte el proyector a la red eléctrica y ponga algo de música. La unidad comenzará a funcionar automáticamente al ritmo de la música. Consulte el capítulo CONFIGURACIÓN para obtener información sobre cómo cambiar entre los modos estático y sonido. Observación: Puede conectar un controlador CA-8 remoto a la unidad si desea disponer de más control. B. Dos o más unidades en configuración maestra/esclava: Conecte de 2 a un máximo de 16 unidades juntas. Consulte el capítulo “Instalación eléctrica” para obtener información sobre cómo realizar este procedimiento. Conecte todas las unidades a la red eléctrica y ponga algo de música. Las unidades comenzarán a funcionar automáticamente al ritmo de la música. Consulte el capítulo CONFIGURACIÓN para obtener más información. Observación: Si desea tener más control sobre el funcionamiento maestro/esclavo, puede conectar un controlador remoto CA-8 al aparato. JB SYSTEMS® 43/45 LED-UV212 MANTENIMIENTO Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento. Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado. Durante la inspección deberá comprobar los siguientes puntos: Todos los tornillos utilizados para instalar el dispositivo y cualquiera de sus piezas deberán apretarse firmemente y no corroerse. Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deberán presentar ninguna deformidad. Cuando una lente óptica esté visiblemente dañada por grietas o rasguños profundos, deberá ser reemplazada. Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente incluso si el problema detectado es pequeño. JB SYSTEMS® 44/45 LED-UV212 ESPAÑOL Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas de ventilación deberán limpiarse mensualmente. El interior del dispositivo deberá limpiarse anualmente mediante una aspiradora o chorro de aire. La limpieza de las lentes internas y externas y/o espejos deberá llevarse a cabo periódicamente para optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funcione el aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato. Limpie con un paño suave utilizando productos de limpieza de cristales normales. Seque siempre las piezas con cuidado. Limpie los elementos ópticos externos al menos una vez cada 30 días. Limpie los elementos ópticos internos al menos una vez cada 90 días. Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado! ESPECIFICACIONES Entrada de red: Consumo de energía: Fusible: Conexión en cadena tipo margarita de entradas/salidas IEC: Control de sonido: Conexiones DMX: LEDs: Ángulo de haz: Tamaño: Peso:

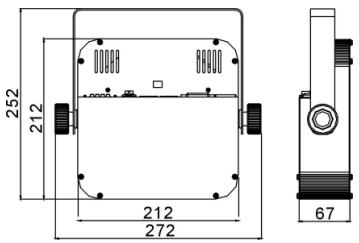

100 - 240V 50/60Hz

25 W 250 V 6,3 A lento (cristal de 20 mm) 50 unidades Micrófono interno. XLR 3 clavijas 212 LEDs UV de alta potencia 15° consulte la tabla de abajo 1,6 kg Toda la información está sujeta a cambios sin previo aviso Puede descargar la última versión de este manual de usuario en nuestra página Web: www.beglec.com JB SYSTEMS® 45/45 LED-UV212
