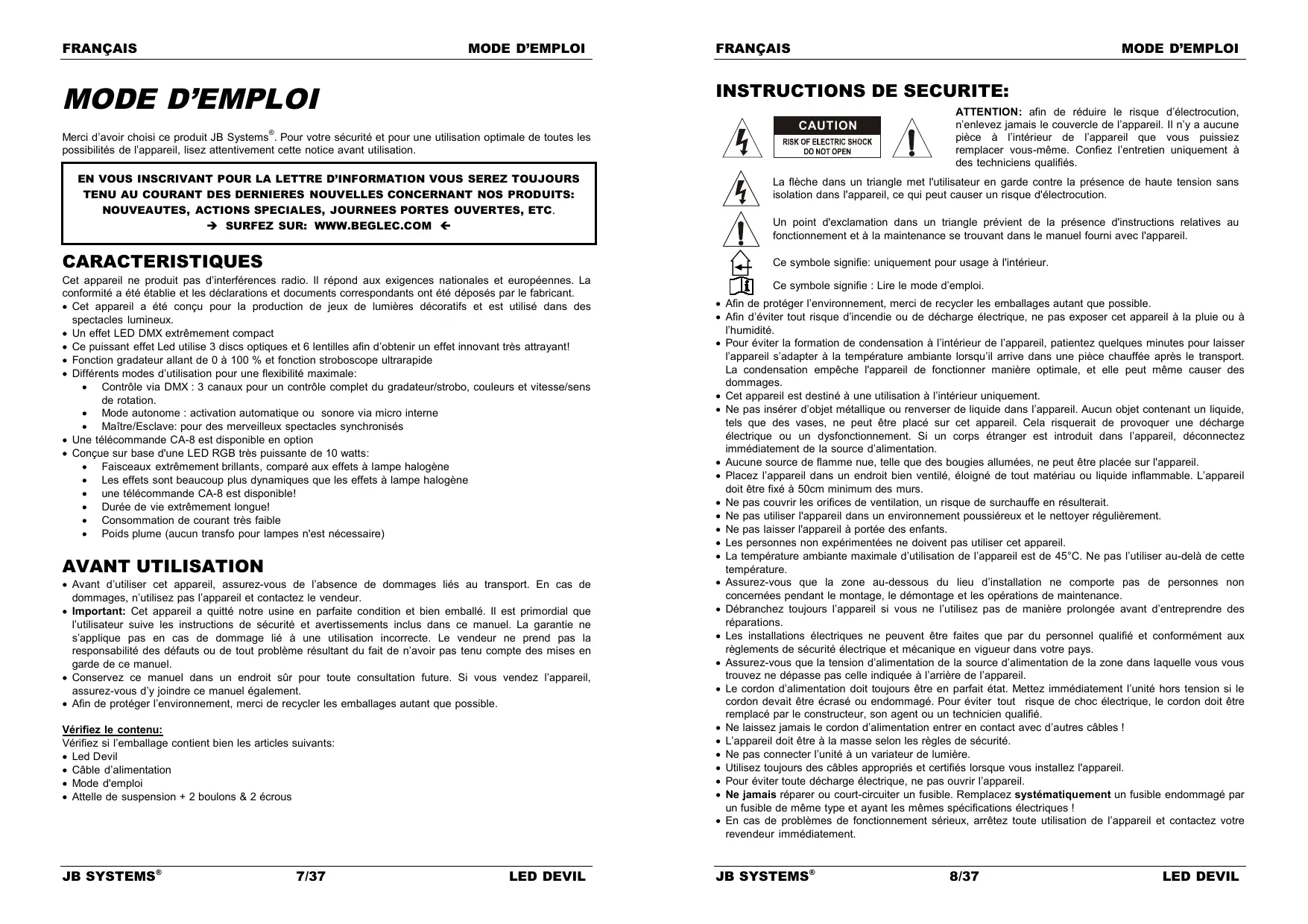

MODE D'EMPLOI LED DEVIL JBSYSTEMS

Débarrassez-vous de l’appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Merci d’avoir choisi ce produit JB Systems . Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l’appareil, lisez attentivement cette notice avant utilisation. EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CARACTERISTIQUES CAUTION ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que vous puissiez remplacer vous-même. Confiez l’entretien uniquement à des techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil. Ce symbole signifie: uniquement pour usage à l'intérieur. Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant. Cet appareil a été conçu pour la production de jeux de lumières décoratifs et est utilisé dans des spectacles lumineux. Un effet LED DMX extrêmement compact Ce puissant effet Led utilise 3 discs optiques et 6 lentilles afin d’obtenir un effet innovant très attrayant! Fonction gradateur allant de 0 à 100 % et fonction stroboscope ultrarapide Différents modes d’utilisation pour une flexibilité maximale: Contrôle via DMX : 3 canaux pour un contrôle complet du gradateur/strobo, couleurs et vitesse/sens de rotation. Mode autonome : activation automatique ou sonore via micro interne Maître/Esclave: pour des merveilleux spectacles synchronisés Une télécommande CA-8 est disponible en option Conçue sur base d'une LED RGB très puissante de 10 watts: Faisceaux extrêmement brillants, comparé aux effets à lampe halogène Les effets sont beaucoup plus dynamiques que les effets à lampe halogène une télécommande CA-8 est disponible! Durée de vie extrêmement longue! Consommation de courant très faible Poids plume (aucun transfo pour lampes n'est nécessaire) AVANT UTILISATION Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de dommages, n’utilisez pas l’appareil et contactez le vendeur. Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde de ce manuel. Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également. Afin de protéger l’environnement, merci de recycler les emballages autant que possible. Vérifiez le contenu: Vérifiez si l’emballage contient bien les articles suivants: Led Devil Câble d’alimentation Mode d'emploi Attelle de suspension + 2 boulons & 2 écrous JB SYSTEMS® FRANÇAIS 7/37 LED DEVIL Ce symbole signifie : Lire le mode d’emploi. Afin de protéger l’environnement, merci de recycler les emballages autant que possible. Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages. Cet appareil est destiné à une utilisation à l’intérieur uniquement. Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez immédiatement de la source d’alimentation. Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50cm minimum des murs. Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait. Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement. Ne pas laisser l'appareil à portée des enfants. Les personnes non expérimentées ne doivent pas utiliser cet appareil. La température ambiante maximale d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance. Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant d’entreprendre des réparations. Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil. Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles ! L’appareil doit être à la masse selon les règles de sécurité. Ne pas connecter l’unité à un variateur de lumière. Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil. Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques ! En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement. JB SYSTEMS® 8/37 LED DEVIL FRANÇAIS

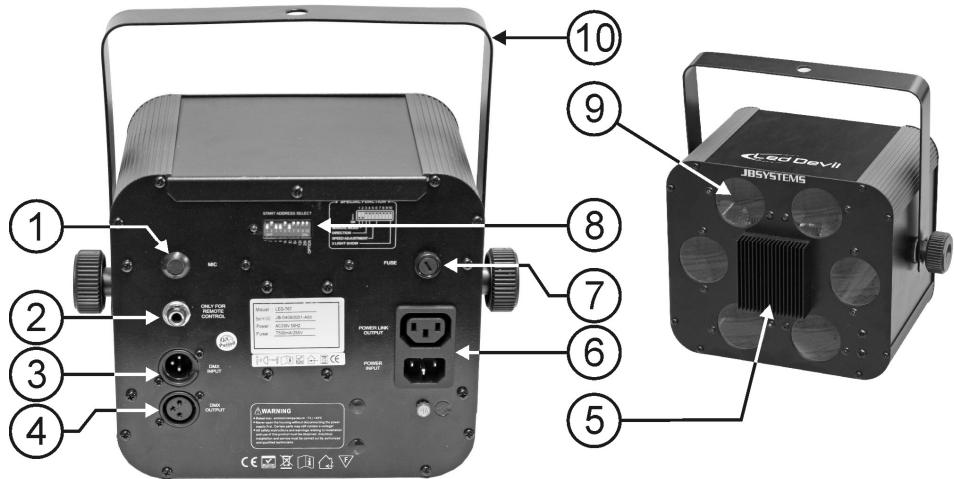

La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées. Utilisez l’emballage d’origine si l’appareil doit être transporté. Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’unité non spécifiquement autorisée par les parties responsables. Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie. DESCRIPTION FRANÇAIS

L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé. Avant l’installation, assurez-vous que la zone d’installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l’appareil. Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération ! Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe. L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTALLATION ELECTRIQUE + ADRESSAGE

Important: L’installation électrique doit uniquement être effectué par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

2. Jack d'1/4" destiné à connecter le contrôleur optionnel CA-8.

3. Entrée DMX : connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels.

Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre Led Devil quand c'est le mode maître/esclave qui a été choisi.

4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le Led Devil soit à l'appareil qui

suit dans la chaîne DMX, soit à un autre Led Devil quand c'est le mode maître/esclave qui a été choisi.

5. Module de refroidissement de la Led RGB de 10W. (ne pas recouvrir)

6. Entrée d’alimentation par connecteur IEC : Branchez le câble d’alimentation ici. / Sortie alimentation

secteur via connecteur IEC : on peut utiliser un câble spécial IEC afin de connecter cette sortie avec l'entrée secteur du Led Devil suivant afin de faciliter le chaînage.

8. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

9. Lentilles (ne pas exposer directement au soleil !)

10. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l’appareil) et d’un trou pouvant

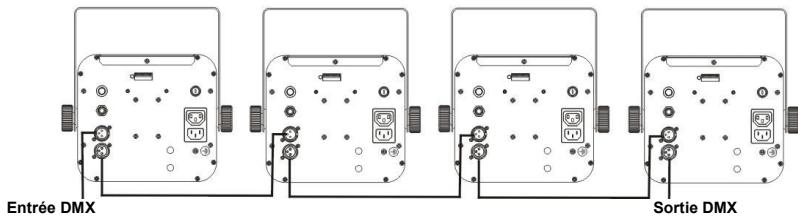

recevoir un crochet de fixation.. Installation électrique en mode DMX : Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité. Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques. Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+) Plan de câblage des XLR à 5 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+) ~ broches 4 et 5 : non utilisées. Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω au bout de la guirlande. Ne jamais utiliser de séparateur de câbles en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur. Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l’adresse DMX. Entrée DMX

INSTALLATION EN HAUTEUR

Sortie DMX Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en hauteur exige de l’expérience ! Les limites de charge doivent être scrupuleusement respectées, du matériel d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées lors de l’installation, la désinstallation ou la maintenance. Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50cm minimum des murs situés à proximité. JB SYSTEMS® 9/37 LED DEVIL JB SYSTEMS® 10/37 LED DEVIL FRANÇAIS

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte : Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX. DIP

#10 L'inversion des appareils esclaves Valeur

n'est pas utilisée en mode DMX FRANÇAIS

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-dessous On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 : Réglage adresse = 01 int. 1 = ON valeur = 1 Réglage adresse = 04 int. 3 = ON valeur = 4 Réglage adresse = 07 int. 1+2+3 = ON valeur = 1+2+4 =7 Réglage adresse = 10 int. 2+4 = ON valeur = 2+8 = 10 Réglage adresse = 62 int. 2+3+4+5+6 = ON valeur = 2+4+8+16+32 = 62

FONCTIONNEMMENT DE L'APPAREIL

1. Un seul appareil en mode autonome :

Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF). Dipswitch 2 possède une double fonction: OFF: les programmes intégrés se déroulent au rythme de la musique. ON: Mode de fonctionnement automatique (utilisez dip switch 3 pour changer la direction de rotation, utilisez dip switch 4,5,6 pour changer la vitesse)

2. Deux appareils ou plus, en mode 'maître/esclave' :

Connectez deux appareils ou plus entre eux. A cette fin, utilisez des câbles pour micros, de bonne qualité et pourvus de prises XLR symétriques. L'appareil qui n'a pas de câble raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'. Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf 001 ! On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N° 10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N° 10 sur le 'master', cela n'aura aucun effet.

3. Pour disposer de plus de contrôle, connectez le contrôleur optionnel CA-8 :

Le contrôleur CA-8 peut être utilisé pour les modes autonome et maître/esclave. Connectez le contrôleur au jack d'entrée du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils connectés. Stand by Fonction Mode L'appareil Led Devil est totalement éteint. (LED allumée) appuyez sur la touche pour activer

1. la fonction stroboscopique

Sélection de la vitesse / rotation

2. la fonction double strobo

3. la fonction strobo activé par le son

Activé par le Son (LED éteinte) Mode automatique (LED allumée) JB SYSTEMS® 11/37 LED DEVIL MAINTENANCE Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées lors de la maintenance Mettez l'appareil hors tension, débranchez le cordon d’alimentation et attendez que l’appareil ait refroidi. Pendant l’inspection, les points suivants doivent être vérifiés : Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée. Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d’un problème, même bénin. Pour protéger l’appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois. L’intérieur de l’appareil doit être nettoyé chaque année à l’aide d’un aspirateur ou d'un pistolet à air. Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l’appareil. Nettoyez à l’aide d’un chiffon doux avec des produits de nettoyage pour verres normaux. Séchez toujours les parties soigneusement. Nettoyez les optiques externes au moins une fois tous les 30 jours. Nettoyez les optiques internes au moins une fois tous les 90 jours. JB SYSTEMS® 12/37 LED DEVIL FRANÇAIS

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié ! SPECIFICATIONS Alimentation: Fusible: Contrôle du son: Connexions DMX: Canaux DMX utilisés : Ampoules: Dimensions: Poids: NEDERLANDS HANDLEIDING GEBRUIKSAANWIJZING
