MANUAL DE UTILIZADOR LED DEVIL JBSYSTEMS

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país. ENGLISH OPERATION MANUAL OPERATION MANUAL

MANUAL DE FUNCIONAMIENTO

Obrigado por ter adquirido este produto da JB Systems . De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante. Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz. Um efeito LED, controlado por DMX, extremamente compacto Este efeito em LED atractivo e poderoso, usa 3 discos ópticos e 6 lentes para obter um efeito de luz incrível, brilhante e inovador! Regulação de intensidade 0-100% e função de strobe ultra rápida Diferentes modos de utilização para máxima flexibilidade: Controlo DMX: 3 canais DMX para controlo total da intensidade/strobe, cores, velocidade de rotação/direcção Autónomo: activado por som com microfone interno ou automático Master/slave: espectáculos maravilhosos sincronizados Comando opcional CA-8 disponível Baseado em LED RGB muito potente de 10 watt Cores extremamente brilhantes comparadas com os efeitos baseados em lâmpadas de halogéneo. Mais efeitos dinâmicos comparados com os efeitos baseados em lâmpadas de halogéneo. Sem substituição de lâmpadas! Utiliza LEDs com uma duração de vida extremamente longa! Consumo de energia muito baixo Muito leve (sem necessidade de transformadores para a lâmpada)

Toda la información está sujeta a cambios sin previo aviso Puede descargar la última versión de este manual de usuario en nuestra página Web: www.beglec.com JB SYSTEMS® PORTUGUÊS LED DEVIL Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor. Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual. Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos: Manual do utilizador Led Devil Cabo alimentação Braçadeira de suspensão + 2 Parafusos & 2 porcas JB SYSTEMS® 32/37 LED DEVIL PORTUGUÊS

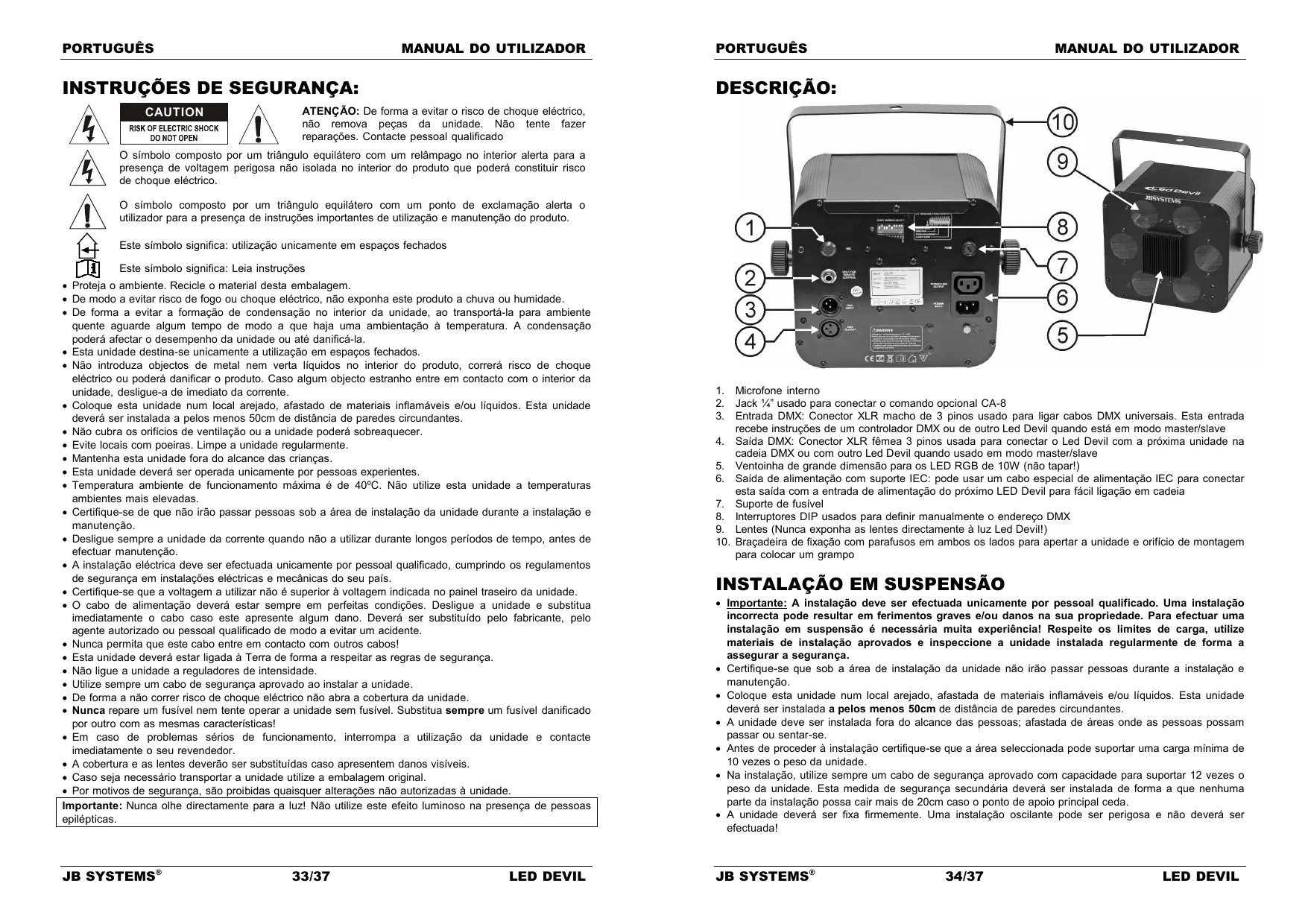

DESCRIÇÃO: ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. Este símbolo significa: utilização unicamente em espaços fechados Este símbolo significa: Leia instruções Proteja o ambiente. Recicle o material desta embalagem. De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la. Esta unidade destina-se unicamente a utilização em espaços fechados. Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente. Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. Evite locais com poeiras. Limpe a unidade regularmente. Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes. Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas. Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de efectuar manutenção. A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país. Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade. O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a evitar um acidente. Nunca permita que este cabo entre em contacto com outros cabos! Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança. Não ligue a unidade a reguladores de intensidade. Utilize sempre um cabo de segurança aprovado ao instalar a unidade. De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características! Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor. A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis. Caso seja necessário transportar a unidade utilize a embalagem original. Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. JB SYSTEMS® 33/37 LED DEVIL

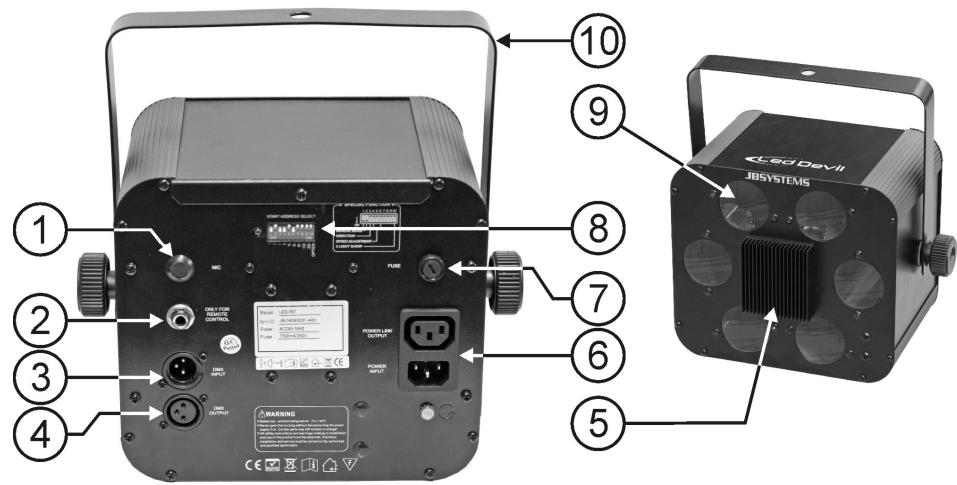

3. Entrada DMX: Conector XLR macho de 3 pinos usado para ligar cabos DMX universais. Esta entrada

recebe instruções de um controlador DMX ou de outro Led Devil quando está em modo master/slave

4. Saída DMX: Conector XLR fêmea 3 pinos usada para conectar o Led Devil com a próxima unidade na

cadeia DMX ou com outro Led Devil quando usado em modo master/slave

5. Ventoinha de grande dimensão para os LED RGB de 10W (não tapar!)

6. Saída de alimentação com suporte IEC: pode usar um cabo especial de alimentação IEC para conectar

esta saída com a entrada de alimentação do próximo LED Devil para fácil ligação em cadeia

7. Suporte de fusível

8. Interruptores DIP usados para definir manualmente o endereço DMX

9. Lentes (Nunca exponha as lentes directamente à luz Led Devil!)

10. Braçadeira de fixação com parafusos em ambos os lados para apertar a unidade e orifício de montagem

para colocar um grampo

INSTALAÇÃO EM SUSPENSÃO

Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança. Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção. Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se. Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade. Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda. A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada! JB SYSTEMS® 34/37 LED DEVIL PORTUGUÊS

MANUAL DO UTILIZADOR

Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada.

INSTALAÇÃO ELÉCTRICA + CONFIGURAÇÃO

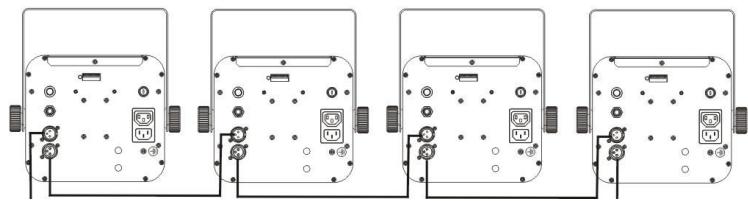

Importante: A instalação eléctrica deve ser feita apenas por pessoal qualificado, de acordo com os regulamentos para segurança eléctrica e mecânica no vosso país. Instalação eléctrica em modo DMX: O protocolo DMX é um sinal de alta velocidade usado para controlar equipamento inteligente de luz. É necessário ligar em série o vosso controlador DMX a todas as unidades conectadas com um cabo balanceado de boa qualidade Ambos os conectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares porque estes cabos são compatíveis com cabos de áudio balanceados. Configuração XLR 3 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) Configuração XLR 5 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos 4+5 não são usados. Para prevenir comportamento estranho dos efeitos de luz, devido a interferências, deverá usar uma resistência de 90Ω a 120Ω no final da série. Nunca utilize divisor de cabo Y, isto simplesmente não funciona! Verifique se todas as unidades estão ligadas á corrente. Cada efeito de luz na série precisa de ter o seu próprio endereço inicial para saber quais os comandos do controlador que tem de descodificar. Na próxima secção irá aprender como configurar os endereços DMX. PORTUGUÊS

MANUAL DO UTILIZADOR

ON: Modo Auto: 8 sequências (interruptor DIP 3 irá mudar a direcção da rotação, os interruptores 4,5,6 irá mudar a velocidade)

2. Duas ou mais unidades em modo master/slave:

Conecte 2 ou mais unidades juntas usando cabos de microfone balanceados de boa qualidade. A unidade que não tem cabo conectado á sua entrada irá reagir como Master, as outras serão as unidades Slave. Importante: Na unidade Master o endereço DMX TEM de ser definido para 001. (primeiro interruptor DIP = ON, todos os outros em OFF). As unidades Slave podem ter qualquer valor DMX mas NÂO o 001! Pode inverter o comportamento de uma ou mais unidades slave alterando a posição do interruptor DIP n. 10 nas unidades Slave. Experimente e veja se o efeito se torna melhor. Alterando o interruptor DIP n.10 na unidade Master não terá efeito.

3. Conecte o comando opcional CA-8 para mais controlo:

O comando CA-8 pode ser usado apenas em modo autónomo ou master/slave. Conecte o comando á entrada jack da primeira unidade (master). Agora pode controlar todas as unidades que estiverem conectadas: Stand by Function Mode Coloca a Led Devil em Blackout Pressione para função 1.Strobe Selecção da velocidade de rotação 2.Two light strobe 1-8 3.Sound Strobe Som (LED apagado) Automático (LED aceso)

Quando as unidades estão ligadas em modo DMX, podem ser controladas usando a seguinte tabela DMX: Como definir os interruptores DIP para obter o endereço inicial correcto: Cada um dos primeiros 9 interruptores DIP corresponde a um certo valor DMX: DIP

#10 Inversão Slave, não Valor

usada em modo DMX Pode combinar os valores destes interruptores para tornar qualquer Endereço Inicial = 01 Interruptor 1=ON Endereço Inicial = 04 Interruptor 3=ON Endereço Inicial = 07 Interruptor 1+2+3=ON Endereço Inicial = 10 Interruptor 2+4=ON Endereço Inicial = 62 Interruptor 2+3+4+5+6=ON endereço inicial entre 1 e 512: valor: 1 valor: 4 valor: 1+2+4 =7 valor: 2+8 = 10 valor: 2+4+8+16+32 = 62

COMO CONTROLAR A UNIDADE

Importante: Na unidade Individual o endereço DMX TEM de ser definido para 001. (primeiro interruptor DIP = ON, todos os outros em OFF). O interruptor DIP 2 tem duas funções: OFF: Efectua os programas incorporados automaticamente ao ritmo da música. JB SYSTEMS® 35/37 LED DEVIL JB SYSTEMS® 36/37 LED DEVIL PORTUGUÊS

MANUAL DO UTILIZADOR

MANUTENÇÃO Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção. Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça. Durante a inspecção deverá verificar os seguintes pontos: Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos. A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação. Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente. O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano. As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses de modo a evitar que unidade sobreaqueça. Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano. De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas ópticas da unidade. Utilize um pano macio e um limpa-vidros normal na limpeza da unidade. Seque sempre as peças cuidadosamente. Limpe as ópticas externas pelo menos uma vez em cada 30 dias. Limpe as ópticas internas pelo menos uma vez em cada 90 dias. Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado! ESPECIFICAÇÕES Fonte de Alimentação: Fusível: Controlo de som: Ligações DMX: Canais DMX usados: Lâmpada: Dimensões: Peso: AC 100V ~ 240V, 50/60Hz T500mA Microfone interno XLR 3 pinos macho / fêmea 3 canais 1x RGB LED 3Watt 172 x 215 x 195mm 3,3kg Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com JB SYSTEMS® 37/37 LED DEVIL
