Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt. Extrem kompakter, DMX gesteuerter, LED Lichteffekt Dieser starke eye-catcher. LED Effekt ist ausgestattet mit 3 optischen Scheiben und 6 Linsen, ein unglaubliche brillianter, innovativer Effekt ! 0-100% Dimmer und ultra schnelle Strobe-Funktion Verschiedene Benutzereinstellungen für maximale Flexibilität: DMX-Steuerung: 3 Kanäle um den Dimmer/Strobe, Farben, Rotation Geschwindigkeit/Richtung Standalone: automatisch oder musikgesteuert mit eingebautem Mikrofon Master/slave: wunderbar synchronisierte Shows Wahlweise CA-8-Fernsteuerung erhältlich Ausgestattet mit einer sehr leistungsfähigen 10 Watt RGB LED Extrem leuchtende Farben verglichen mit Halogenlampen-Effekten Dynamischere Effekte verglichen mit Halogenlampen-Effekten Kein Lampenaustausch erforderlich! Extrem lange Lebensdauer! Sehr geringe Leistungsaufnahme Geringes Gewicht (keine Lampen-Trafos erforderlich)

VOR DER ERSTBENUTZUNG

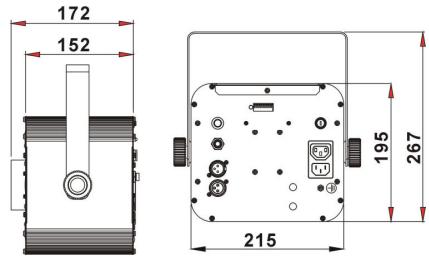

AC 100V ~ 240V, 50/60Hz T500mA Inwendige microfoon 3 pins XLR mannelijk/ vrouwelijk 3 kanalen 1RGB LED 10Watt 172 x 215 x 195 mm 3,3kg Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: Bedienungsanleitung Led Devil Netzkabel Befestigungsbügel mit + 2 Schrauben & 2 Muttern Elke informatie kan zonder voorafgaande waarschuwing gewijzigd worden U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com JB SYSTEMS® 19/37 LED DEVIL JB SYSTEMS® 20/37 LED DEVIL DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE DEUTSCH BEDIENUNGSANLEITUNG BESCHREIBUNG ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der CAUTION Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen. Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen! Bei Fehlfunktion Gerät nicht benutzen und sich mit Händler in Verbindung setzen. Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. JB SYSTEMS® 21/37 LED DEVIL

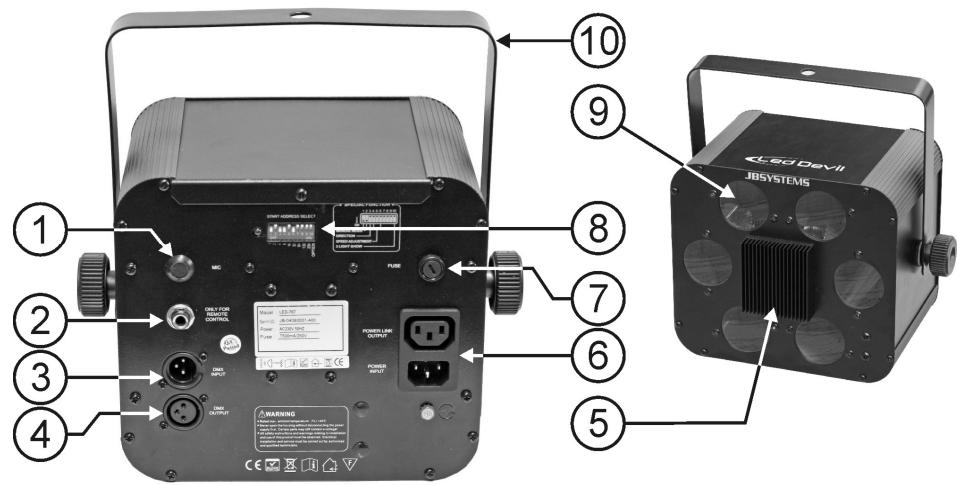

1. Eingebautes Mikrofon

2. ¼” Buchse zum Anschließen der als Option erhältlichen CA-8-Steuerung.

3. DMX-Eingang: 3-poliger XLR-Stecker zum Anschließen von gängigen DMX-Kabeln. Dieser Eingang

erhält Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen Led Devil.

4. DMX-Ausgang: 3-polige XLR-Buchse zum Anschließen des Led Devil an das nachfolgende Gerät in der

DMX-Kette oder im Master/Slave-Modus an einen anderen Led Devil.

5. Großer Kühlkörper für die 10W RGB LED (nicht abdecken)

6. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose. + Netzausgang mit IECAnschlussdose: Sie können ein spezielles IEC Stromkabel benutzen, um diesen Ausgang einfacher mit dem Netzeingang des folgenden Led Devil zu verbinden

7. Sicherungsfassung

8. DIP-Schalter zum setzen der DMX Adresse.

9. Linsen (Setzen sie die Linse niemals direkter Sonneneinstrahlung aus!)

10. Halter mit zwei Schrauben und einem Montierloch um das Gerät in eine Montagevorrichtung zu bringen.

ÜBERKOPF-MONTAGE Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten. Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! JB SYSTEMS® 22/37 LED DEVIL DEUTSCH BEDIENUNGSANLEITUNG Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten. ELEKTROINSTALLATION + ADDRESSIERUNG Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden. Elektroinstallation im DMX-Modus: Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).

• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind. Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet T• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das funktioniert nicht! Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind. Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er erkennt, welche Befehle des Controllers er entschlüsseln muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen. DEUTSCH BEDIENUNGSANLEITUNG ON: Auto Modus. Eight Chase (Dip Schalter 3 ändert die Rotationsrichting, Dip Schakter 4,5,6 ändern die Geschwindigkeit)

2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:

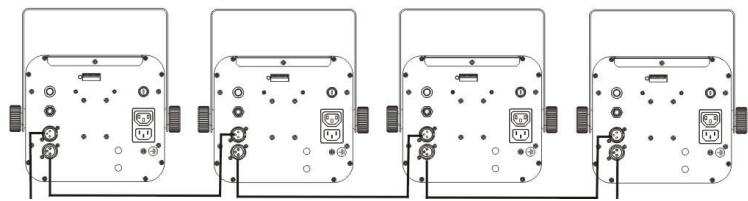

Verbinden Sie 2 oder mehr Einheiten miteinander und verwenden Sie dabei hochwertige symmetrische XLR Mikrofonkabel. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, funktioniert als Master, die anderen sind die Slave-Einheiten. Wichtig: An der Master-Einheit MUSS die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICHT 001! Sie können das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem Sie die Position des DIPSchalters Nr. 10 auf diesen Slaves ändern. Versuchen Sie es einfach und schauen Sie, ob ein besserer Effekt erreicht wird. Eine Positionsänderung des DIP-Schalters Nr.10 auf dem Master hat keine Wirkung.

3. Schließen Sie den optionalen CA-8-Controller für mehr Steuerfunktionen an:

Der CA-8-Controller kann nur im Standalone oder Master/Slave-Modus verwendet werden. Schließen Sie den Controller an den Buchseneingang des ersten Geräts (Master) an. Jetzt können Sie alle angeschlossenen Geräte steuern: Stand by Function Mode Blackout des Led Devil Geräts Drücken für 1.die Strobe Funktion 2.die 2 Light Strobe Function 3.die Sound Strobe Musik (LED OFF) Rotations Geschwindigkeit Auswahl 1-8 Automatisch ~ keine Musik (LED ON)

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagramm gesteuert werden: Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten: Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert: DIP

#10 Slave-Umkehrung Wert

wird im DMX-Modus nicht benutzt Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten: Anfangsadresse = 01 Schalter 1=ON Werte: 1 Anfangsadresse = 04 Schalter 3=ON Werte: 4 Anfangsadresse = 07 Schalter 1+2+3=ON Werte: 1+2+4 = 7 Anfangsadresse = 10 Schalter 2+4=ON Werte: 2+8 = 10 Anfangsadresse = 62 Schalter 2+3+4+5+6=ON Werte: 2+4+8+16+32 = 62

BEDIENUNG DES GERÄTS

1. Standalone 1 Gerät:

Wichtig: die DMX-Adresse MUSS auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Dipswitch 2 hat zwei Funktionen: OFF: Die eingebauten Programme laufen automatisch im Rhythmus der Musik ab. JB SYSTEMS® 23/37 LED DEVIL JB SYSTEMS® 24/37 LED DEVIL DEUTSCH BEDIENUNGSANLEITUNG
