Marque	DREMEL
Modèle	398
Type de produit	Outil rotatif multi-usages
Plage de vitesse	5 000 à 35 000 tr/min (réglage numérique par incréments de 1 000 tr/min)
Tension d'alimentation	120 V CA, 60 Hz
Courant nominal	1.2 A (estimation)
Double isolation	Oui (pas de mise à la terre nécessaire)
Poids approximatif	0.5 kg
Dimensions (L x l x h)	Non spécifié, environ 25 x 5 x 5 cm
Douilles de serrage disponibles	0.8 mm, 1.6 mm, 2.4 mm, 3.2 mm (identifiables par nombre d'anneaux)
Fonctions principales	Découpage, meulage, ponçage, polissage, perçage, gravure, affûtage, brossage
Contrôle de vitesse électronique	Circuit EFC (Electronic Feedback Circuit) pour maintien de la vitesse en charge
Interrupteur marche/arrêt	Coulissant
Bouton de blocage de l'arbre	Pour changement d'accessoire en toute sécurité
Accessoire arbre flexible compatible	Modèle 225 (vendu séparément)

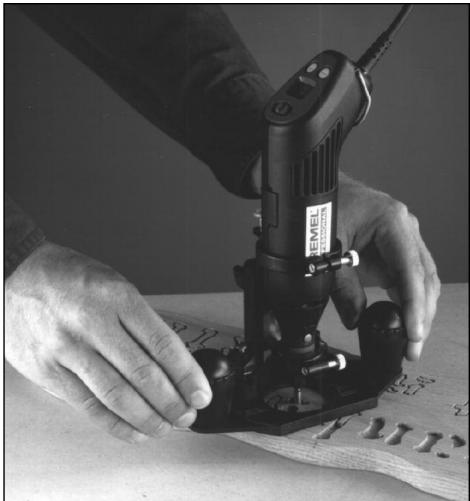

Accessoire toupie compatible	Modèle 330 (vendu séparément)

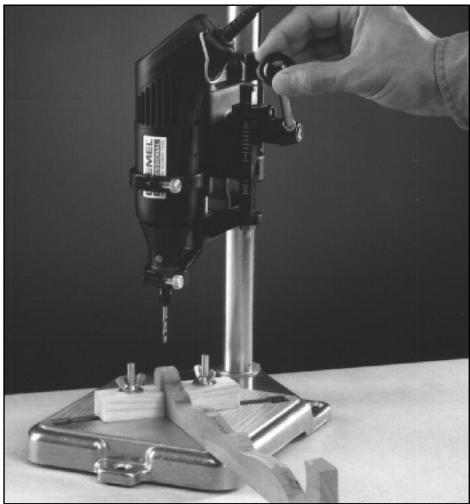

Colonne de perçage compatible	Modèle 212 (vendu séparément)

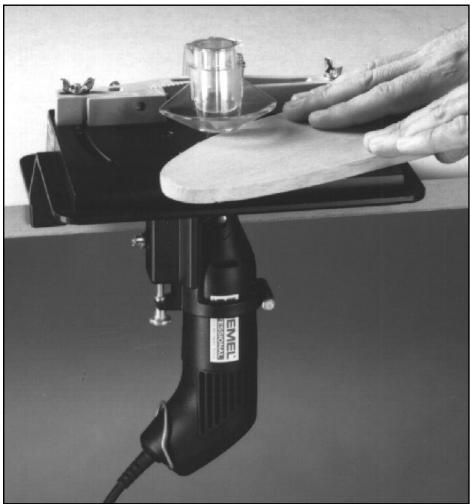

Table de façonnage compatible	Modèle 231 (vendu séparément)
Balais de charbon remplaçables	Oui (inspecter tous les 2 à 6 mois, remplacer par paire si usure > 3.2 mm)
Entretien	Nettoyer les prises d'air à l'air comprimé, graisser l'arbre flexible toutes les 25-30 h
Sécurité	Lunettes de protection et masque antipoussière recommandés; débrancher avant tout réglage
Garantie	5 ans limitée (vices de matériaux et de fabrication)

FOIRE AUX QUESTIONS - 398 DREMEL

Comment changer un accessoire sur le DREMEL 398 ?

Débranchez l'outil. Appuyez sur le bouton de blocage de l'arbre et tournez l'arbre jusqu'à ce qu'il s'enclenche. Utilisez la clé fournie pour desserrer l'écrou de douille. Remplacez l'accessoire en insérant la tige le plus loin possible dans la douille, puis serrez l'écrou à la main. Évitez un serrage excessif.

Quelle vitesse utiliser pour le bois, le métal, le plastique ?

Pour le bois, utilisez une vitesse élevée (25 000-35 000 tr/min). Pour le métal, utilisez une vitesse élevée avec accessoires au carbure de tungstène. Pour les plastiques, commencez à basse vitesse (5 000-9 000 tr/min) pour éviter la fusion. Consultez les tableaux de vitesses dans le manuel pour des réglages précis.

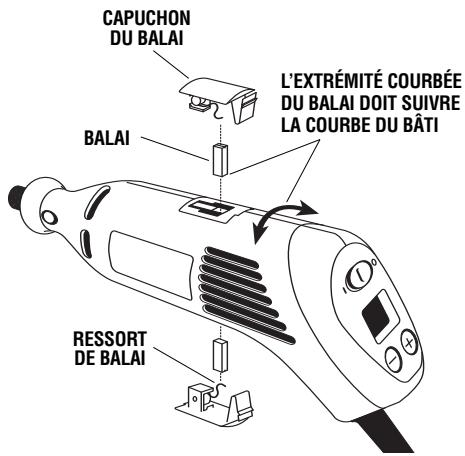

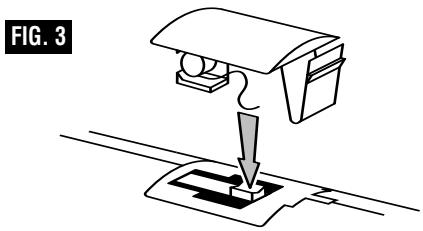

Comment remplacer les balais de charbon ?

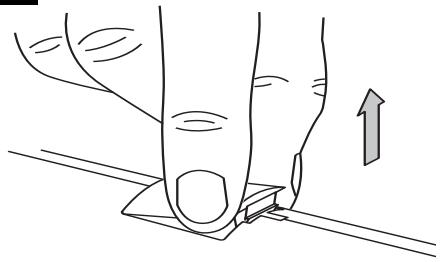

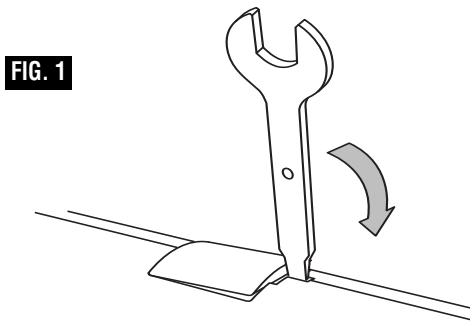

Débranchez l'outil. Retirez les volets de balai à l'aide de la clé. Dévissez les capuchons des balais dans le sens antihoraire. Vérifiez la longueur : si elle est inférieure à 3,2 mm, remplacez les deux balais. Remontez en sens inverse. Après remplacement, faites tourner l'outil à vide pendant 5 minutes pour roder les balais.

Comment utiliser l'arbre flexible ?

Retirez le capuchon du boîtier, puis l'écrou de douille et la douille. Vissez le capuchon d'entraînement sur l'arbre du moteur. Vissez l'arbre flexible sur le boîtier en engageant l'extrémité carrée du noyau dans le capuchon. Serrez à la main puis d'un tiers de tour avec la clé. Utilisez la pince à main pour tenir l'accessoire.

Comment nettoyer l'outil ?

Débranchez l'outil avant tout nettoyage. Utilisez de l'air comprimé pour souffler les prises d'air et l'interrupteur. N'utilisez pas de solvants comme l'essence ou l'ammoniaque. Portez des lunettes de sécurité lors du nettoyage.

Que faire si l'outil ne démarre pas ou perd de la puissance ?

Vérifiez d'abord l'alimentation électrique et le cordon. Si l'outil tourne irrégulièrement ou perd de la puissance, inspectez les balais de charbon. S'ils sont usés (moins de 3,2 mm), remplacez-les par paire. Si le problème persiste, contactez un centre de service Dremel agréé.

Quels accessoires sont compatibles avec le DREMEL 398 ?

De nombreux accessoires Dremel sont compatibles : meules, forets, brosses métalliques, disques de coupe, accessoires de polissage, fraises à graver, etc. Utilisez uniquement des accessoires haut de gamme testés par Dremel. Les douilles acceptent des tiges de 0,8 mm, 1,6 mm, 2,4 mm et 3,2 mm.

Comment graisser l'arbre flexible ?

Débranchez l'outil. Dévissez l'arbre flexible du boîtier. Tirez le noyau central hors de la gaine. Appliquez une fine couche de graisse haute température (type Dremel n° 5990952 ou graisse pour roulements automobiles) sur le noyau. Ne graissez pas excessivement. Remontez l'ensemble.

L'outil est-il double isolation ? Dois-je utiliser une prise avec terre ?

Oui, le DREMEL 398 est à double isolation. Il n'est pas nécessaire d'utiliser une prise avec terre. La fiche est polarisée (une lame plus large) ; si elle n'entre pas dans la prise, inversez-la. N'utilisez pas de rallonge inadaptée ; choisissez un calibre suffisant pour éviter une chute de tension.

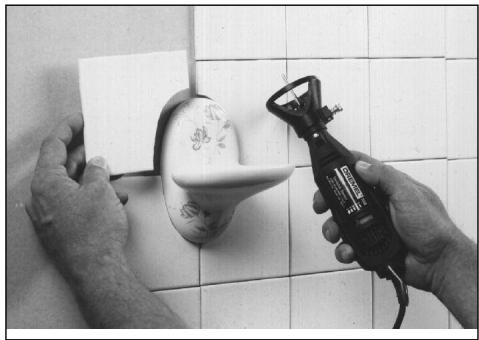

Puis-je utiliser l'outil pour graver du verre ou couper du carrelage ?

Oui, avec les accessoires appropriés. Pour graver le verre, utilisez des pointes diamantées à vitesse moyenne (18 000-24 000 tr/min). Pour couper du carrelage mural, utilisez la fraise à carrelage n° 562 à vitesse élevée (25 000-35 000 tr/min). Ne l'utilisez pas sur du carrelage de sol en céramique.

MODE D'EMPLOI 398 DREMEL

Parlez-vous français ? Voir page 25

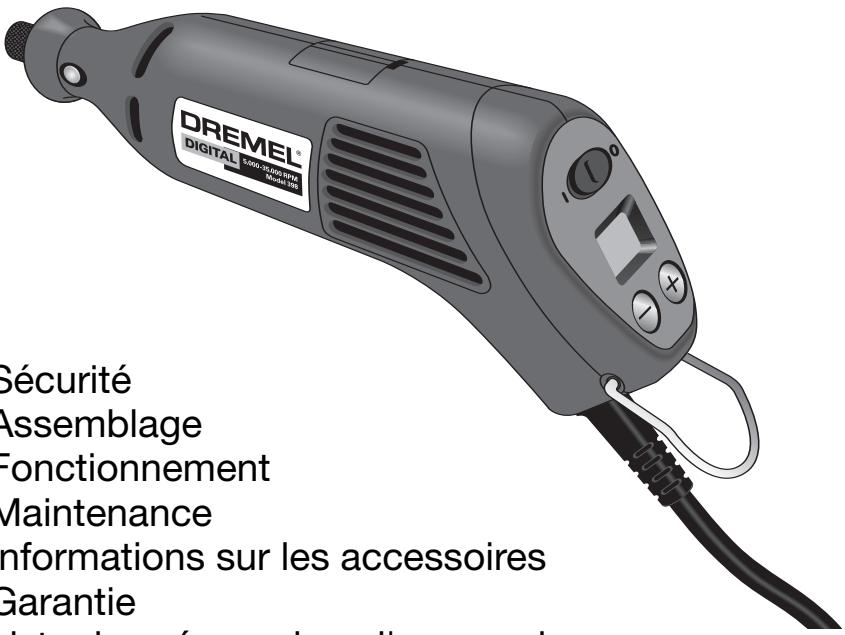

Modèle 398

SOYEZ FRANC... Avez-vous lu ce MANUEL?

• Sécurité
• Assemblage
• Fonctionnement
• Maintenance
• Informations sur les accessoires
• Garantie
• Liste des accessoires nécessaires
• Pièces de service

P. O. Box 1468

Racine, Wisconsin 53401

http://www.dremel.com

Tous droits réservés

Règles de sécurité générales

Vous devez lire et comprendre toutes les instructions. Le non-respect, même partiel, des instructions ci-après entraîne un risque de choc électrique, d'incendie et/ou de

blessures graves.

Aire de travail

Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.

N'utilisez pas d'outils électriques dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui pourraient enflammer les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et les visiteurs pendant que vous travaillez avec un outil électrique. Ils pourraient vous distraire et vous faire faire une fausse manoeuvre.

Sécurité électrique

Les outils à double isolation sont équipés d'une fiche polarisée (une des lames est plus large que l'autre), qui ne peut se brancher que d'une seule façon dans une prise polarisée. Si la fiche n'entre pas parfaitement dans la prise, inversez sa position ; si elle n'entre toujours pas bien, demandez à un électricien qualifié d'inverser une prise de courant polarisée. Ne modifiez pas la fiche de l'outil. La double isolation élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre ainsi que d'une prise de courant mise à la terre. Avant de brancher l'outil, assurez-vous que la tension de la prise correspond à celle indiquée sur la plaque signalétique. N'utilisez pas d'outils prévus pour courant alternatif seulement avec une source de courant continu.

Évitez tout contact corporel avec des surfaces mises à la terre (tuyauterie, radiateurs, cuisinières, réfrigerateurs, etc.). Le risque de choc électrique est plus grand si votre corps est en contact avec la terre. Si l'utilisation de l'outil électrique dans un endroit humide est inévitable, un disjoncteur de fuite à la terre doit être utilisé pour alimenter votre outil. Des chaussures et des gants en caoutchouc d'électricien contribueront à accroître davantage votre sécurité personnelle.

N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.

Ne maltraitez pas le cordon. Ne transportez pas l'outil par son cordon et ne débranchez pas la fiche en tirant sur le cordon. N'exposez pas le cordon à la chaleur, à des huiles, à des arêtes vives ou à des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de choc électrique.

Lorsque vous utilisez un outil électrique à l'extérieur, employez un prolongateur pour l'extérieur marqué « W-A » ou « W ». Ces cordons sont faits pour être utilisés à l'extérieur et réduisent le risque de choc électrique. Reportez-vous aux « Dimensions recommandées des cordons de rallonge » dans la section Accessoires de ce manuel.

Sécurité des personnes

Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves.

Habillez-vous convenablement. Ne portez ni vêtements flottants ni bijoux. Confinez les cheveux longs. N'approchez jamais les cheveux, les vêtements ou les gants des pièces en mouvement. Des vêtements flottants, des bijoux ou des cheveux longs risquent d'être happés par des pièces en mouvement. Gardez les poignées sèches, propres et exempts d'huile et de graisse.

Méfiez-vous d’un démarrage accidentel. Avant de brancher l’outil, assurez-vous que son interrupteur est sur ARRET. Le fait de transporter un outil avec le doigt sur la détente ou de brancher un outil dont l’interrupteur est en position MARCHE peut mener tout droit à un accident.

Enlevez les clés de réglage ou de serrage avant de démarrer l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne stabilité vous permet de réagir à une situation inattendue.

Utilisez des accessoires de sécurité. Portez toujours des lunettes ou une visière. Selon les conditions, portez aussi un masque antipoussière, des bottes de sécurité antidérapantes, un casque protecteur et/ou un appareil antibruit.

Utilisation et entretien des outils

Immobilisez le matériel sur une surface stable au moyen de brides ou de toute autre façon. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insuffisante et peut amener un dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. L'outil correct fonctionne et de façon plus sécuritaire. Respectez aussi la vitesse de travail qui lui est propre.

N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.

Débranche la fiche de l'outil avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures préventives de sécurité réduisent le risque de démarrage accidentel de l'outil.

Rangez les outils hors de la portée des enfants et d'autres personnes inexpérimentées. Les outils sont dangereux dans les mains d'utilisateurs novices.

Prenez soin de bien entretenir les outils. Les outils de coupe doivent être toujours bien aiguisés et propres. Des outils bien entretenus, dont les arêtes sont bien tranchantes, sont moins susceptibles de coincer et plus faciles à diriger. Toute altération ou modification constitue un usage erroné et peut causer un danger.

Soyez attentif à tout désignation ou coincement des pièces en mouvement, à tout bris ou à toute autre condition préjudiciable au bon fonctionnement de l'outil. Si vous constatez qu'un outil est endommagé, faites-le réparer avant de vous en servir. De nombreux accidents sont causés par des outils en mauvais état. Elaborez un calendrier d'entretien périodique de votre outil.

N'utilisez que des accessoires que le fabricant recommande pour votre modèle d'outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.

Réparation

La réparation des outils électriques doit être confiée à un réparateur qualifié. L'entretien ou la réparation d'un outil électrique par un amateur peut avoir des conséquences graves. Ainsi, des fils internes peuvent être mal placés ou pincés, des ressorts de rappel de protecteur peuvent être montés erronément.

Pour la réparation d'un outil, n'employez que des pièces de rechange d'origine. Suivez les directives données à la section « Réparation » de ce manuel. L'emploi de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque de choc électrique ou de blessures. Certains agents nettoyants tels qu'essence, tétrachlorure de carbone, ammoniac, etc., peuvent abimer les pièces en plastique.

Consignes de sécurité pour outils rotatifs

Les accessoires doivent être prévus pour au moins la vitesse recommandée sur l'étiquette d'avertissement de l'outil. Les meules et les autres accessoires utilisés à une vitesse supérieure à la vitesse nominale peuvent se détacher et provoquer des blessures.

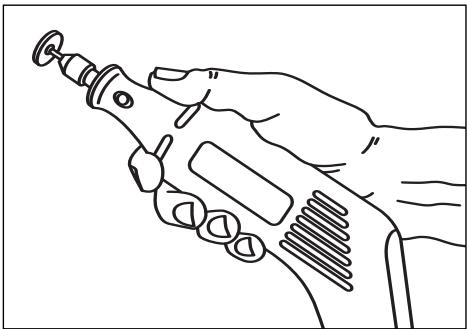

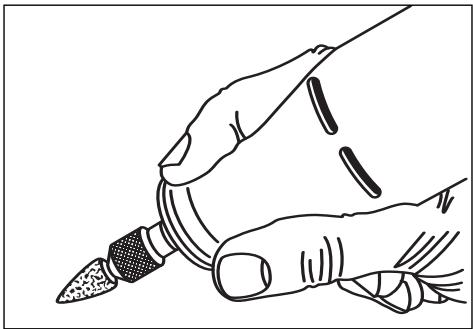

Tenez l'outil par les surfaces isolées de prise en exécutant une opération lorsqu'il'outil de coupe peut venir en contact avec des fils cachés ou son propre cordon. Le contact avec un fil sous tension rendra les parties métalliques exposées de l'outil sous tension et causera des secousses électriques à l'opérateur. Pour couper dans des murs existants ou autres endroits aveugles pouvant dissimuler des fils électriques, débranchez tous les fusibles ou les disjoncteurs alimentant ce lieu de travail.

L'avertissement suivant s'applique aux outils à arbre flexible et à leurs accessoires : ne faites pas fonctionner l'arbre flexible avec une courbe prononcée. Lors du pliage, l'arbre peut produire une chaleur excessive sur la gaine ou la partie maniable. Le rayon minimum recommandé est de 6 po.

Débranche toujours le cordon de la prise de courant avant d'effectuer quelles réglage que ce soit ou déposer des accessoires. L'outil pourrait s'emettre en marche par mégarde et causer des blessures graves.

Connaissez l'emplacement de l'interrupteur lorsque vous déposez l'outil ou lorsque vous le reprenez. Vous pouvez actionner l'interrupteur par mégarde.

L'avertissement suivant s'applique aux outils à arbre flexible et à leurs accessoires : maintenez toujours fermement la partie maniable dans vos mains pendant le démarrage. Lors de son accélération pour atteindre le plein régime, le couple à réaction du moteur peut entraîner une torsion de l'arbre.

Portez toujours des lunettes de sécurité et un masque anti-poussières. N'utilisez l'outil qu'à un endroit bien aéré. L'utilisation de dispositifs de sécurité personnelle et le travail dans un environnement sûr réduisent les risques de blessures.

Après avoir changé les lames ou effectué quelque

réglage que ce soit, assurez-vous que l'écrou de la douille et tout autre dispositif de réglage sont bien serrés. Un dispositif de réglage lâche peut bouger soudainement et causer ainsi une perte de contrôle avec projection violente des composants en rotation.

Ne placez pas la main à proximité de la mèche qui tourne. Vous ne vous rendrez pas toujours compte de cette proximité.

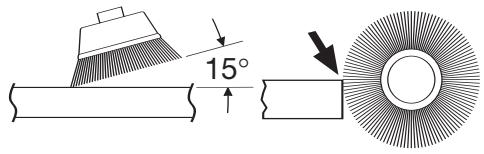

Laissez les brosses tourner à la vitesse de fonctionnement pendant au moins une minute avant d'utiliser la meule. Durant cette période, personne ne doit se tenir devant la meule ou en ligne avec celle-ci. Pendant la période de rodage, les poils ou fils de fer seront éjectés de la brosse.

Les brosses (à poils standards ou métalliques) ne doivent jamais être utilisées au-dessus de 15 000 tr/min. Dirigez la décharge de la brosse métallique en rotation en sens opposé à vous. Des petites particules et des petits fragments de fil peuvent être déchargés à grande vitesse durant l'action de « nettoyage » de ces brosses et peuvent se loger dans leur peau. À haute vitesse, les poils ou fils de fer mal attachés seront éjectés.

Portez des gants protecteurs et un masque de soudeur avec les brosses métalliques ou en soie de porc. Appliquez légèrement les brosses métalliques ou en soie de porc sur votre ouvrage, puisque seules les extrémités du fil métallique/des brosses font le travail. Une « lourde » pression sur les brosses entraînera une surcharge du fil métallique ou de la brosse, resulting en une action d'essuyage, et entraînera une décharge des brosses/du fil métallique.

Maniez soigneusement l'outil ainsi que les meules individuelles pour éviter les éclats ou les fissurations. Posez une nouvelle meule si l'outil tombe pendant la rectification. N'utilisez pas une meule qui peut être endommagée. Les fragments d'une meule qui éclate durant le fonctionnement seront projetés à grande vitesse et pourraient frapper des personnes présentes ou vous-même.

N'utilise jamais de lames émoussées ou abimées. Les

Consignes de sécurité pour outils rotatifs - (suite)

Lames affilées doivent être maniées soigneusement. Les mèches abimées peuvent se rompre brusquement durant l'usage. Les lames émoussées nécessitent plus de force pour pousser l'outil, causant éventuellement un bris de la lame.

Utilisez des pinces pour supporter l'ouvrage autant que possible. Ne tenez jamais un petit ouvrage d'une main et l'outil de l'autre main pendant que celui-ci est en usage. Prévoyez un espace suffisant, d'au moins 150 mm, entre votre main et la mèche qui tourne. Les pièces rondes, telles que tiges cylindriques, tuyaux ou tubes, ont tendance à rouler pendant qu'on les coupe et, de ce fait, la mèche peut « mordre » ou sauter vers vous. En fixant un petit ouvrage, vous pourrez utiliser vos deux mains pour contrôler l'outil.

Inspectez l'ouvrage avant de le couper. Avant de couper un ouvrage de forme irrégulière, planifiez votre travail de manière à ce que l'ouvrage ne glisse pas et ne vienne pas pincer la mèche qui sera arrachée de votre main. Ainsi, si vous taillez du bois, assurez-vous de l'absence de clous ou de corps étrangers dans l'ouvrage. Sous l'effet du contact avec des clous ou corps étrangers, la mèche peut sauter.

Ne mettez jamais l'outil en marche alors que la lame est enfoncée dans le matériel. Le tranchant de la lame peut se coincer dans le matériel et vous faire perdre le contrôle du couteau.

Évitez de faire rebondir et de tourner la meule, surtout en travaillant des coins, des arêtes vives, etc. Ceci peut causer une perte de contrôle et un rebond.

Le sens d'avance de la mèche dans l'ouvrage lorsque vous taillez, détourez ou coupez est très important. Avancez toujours la mèche dans l'ouvrage dans le sens dans lequel le tranchant sort de l'ouvrage (ce qui correspond au sens d'éjection des copeaux). L'avance de l'outil dans le mauvais sens fait sortir le tranchant de la mèche de l'ouvrage et tire l'outil dans le sens de cette avance.

Si le matériel ou la mèche se grippe ou se bloque, mettez l'outil hors tension « OFF » par l'interrupteur. Attendez que toutes les pièces mobiles s'immobilisent et débranchez l'outil, procédez ensuite à débloquer l'ouvrage bloqué. Si l'interrupteur de l'outil est laissé en position de marche « ON », l'outil pourrait se remettre en marche par mégarde et causer ainsi des blessures graves.

Ne laissez pas un outil en marche sans surveillance, mettez hors tension. L'outil peut être déposé en toute sécurité uniquement lorsqu'il s'est arrêté complètement.

Ne rectifiez et ne ponciez pas à proximité de matières inflammables. Les étincelles provenant de la meule pourraient enflammer ces matières.

Ne touchez pas la mèche ou la douille après usage. Après usage, la mèche et la douille sont trop chaudes.

pour être touchées à mains nues.

Nettoyez régulièrement les prises d'air de l'outil à l'aide d'air comprimé. Une accumulation excessive de métal en poudre à l'intérieur du carter du moteur peut causer des défaillances électriques.

Ne soyez pas dupé par la familiarité acquise par un usage fréquent de votre outil rotatif. N'oubliez pas qu'une fraction de seconde d'insouciance suffit à infliger des blessures graves.

Ne modifie pas l'outil et n'en fais pas un usage erroné. Toute altération ou modification constitue un usage erroné et peut provoquer des blessures graves.

Ce produit n'est pas destiné à être utilisé comme fraise dentaire dans des applications médicales humaines ou vétérinaires. Des blessures graves peuvent s'ensuivre.

Lorsque vous utilisez les scies en acier, les disques de découpage, les couteaux à grande vitesse ou les couteaux au carbure de tungstène, assurez-vous que la pièce est toujours bien assujettie. Ne tentez jamais de tenir la pièce d'une seule main tout en utilisant l'un de ces accessoires. La raison en est que ces roues grippent lorsqu'elles sont le moindrement inclinées dans la rainure, et elles peuvent alors rebondir, faisant ainsi perdre le contrôle et causant des blessures graves. Notre autre main doit servir à stabiliser et guider la main qui tient l'outil. Lorsqu'un disque de découpage grippé, on peut généralement s'attendre à ce qu'il se brise. Lorsque la scie en acier, les couteaux à grande vitesse ou le couteau au carbure de tungstène grippent, ils peuvent sauter hors de la rainure et vous pouvez perdre le contrôle de l'outil.

Les travaux à la machine tels que ponçage, sciage,

meulage, perçage et autres travaux du bathtub peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ciment et d'autres produits de maçonnerie, et l'arsenic et le chrome provenant des bois traités chimiquement

Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole	Nom	Désignation/Explication
V	Volts	Tension (potentielle)
A	Ampères	Courant
Hz	Hertz	Fréquence (cycles par seconde)
W	Watt	Puisance
kg	Kilogrammes	Poids
min	Minutes	Temps
s	Secondes	Temps
∅	Diamètre	Taille des mèches de perceuse, meules, etc.
n0	Vitesse à vide	Vitesse de rotation, à vide
.../min	Tours ou mouvement alternatif par minute	Tours, coups, vitesse en surface, orbites, etc., par minute,
0	Position d'arrêt	Vitesse zéro, couple zéro ...
1, 2, 3, ...	Réglages du sélecteur	Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande.
0	Sélecteur variable à l'infini avec arrêt	La vitesse augmente depuis le réglage 0
→	Flèche	Action dans la direction de la flèche
~	Courant alternatif	Type ou caractéristique du courant
==	Courant continu	Type ou caractéristique du courant
~	Courant alternatif ou continu	Type ou caractéristique du courant
□	Construction classe II isolation	Désigne des outils construits avec double
⊕	Borne de terre	borne de mise à la terre
!	Symbole d'avertissement	Alerte l'utilisateur aux messages d'avertissement.
	Sceau Ni-Cad RBRCmc	Désigne le programme de recyclage des piles Ni-Cad.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est apprové conformément aux normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories et qu'il a été homologué selon les normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

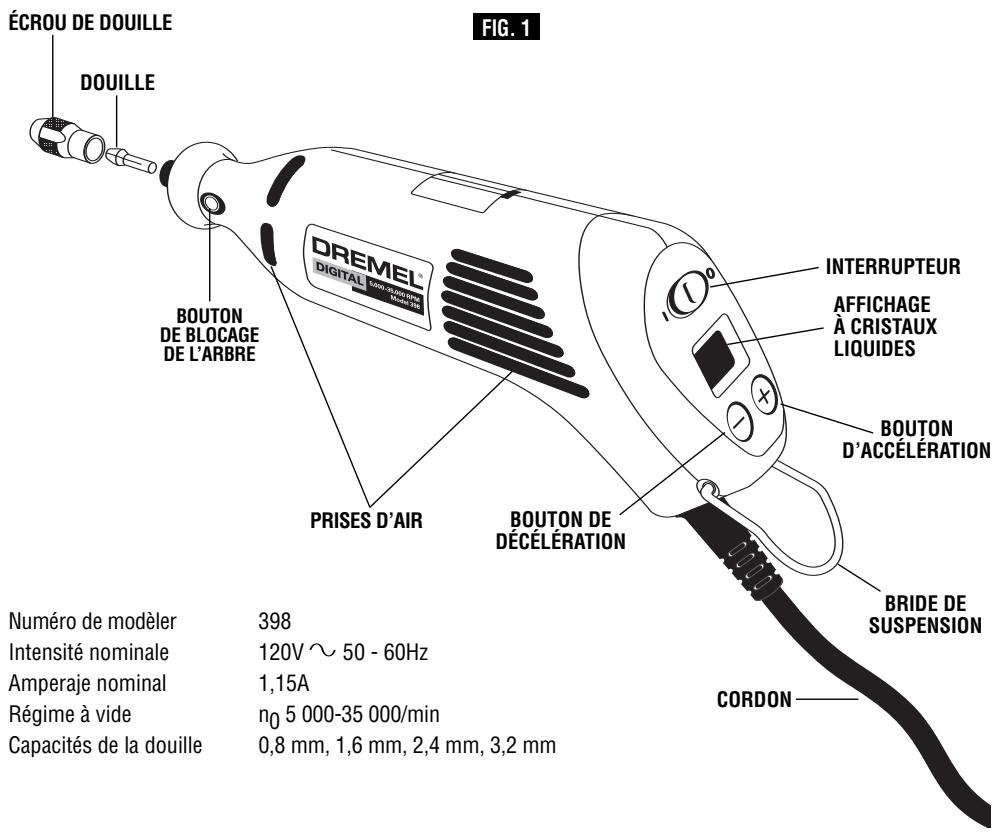

Description fonctionnelle et spécifications

Débranche la fiche de la prise de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventive

réduisent le risque d'une mise en marche accidentelle de l'outil.

Outil rotatif

Avertissement

Débranchez toujours le Outil Rotatif avant de changer les

accessoires ou les douilles, ou de faire l'entretien de votre Outil Rotatif.

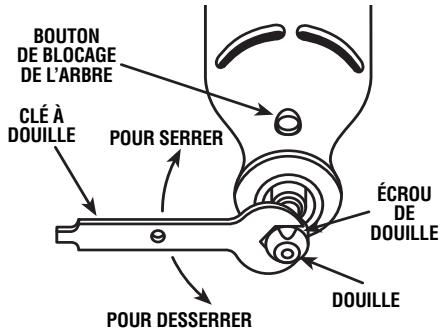

Douille

Pour desserrer, appuyez d'abord sur le bouton de blocage de l'arbre et tournez l'arbre à la main jusqu'à ce que le dispositif de blocage engage l'arbre, empêchant ainsi toute rotation ultérieure.

Mise en GARDE

N'appuyez pas sur le bouton de blocage de

L'arbre pendant que le Outil Rotatif est en marche.

L'arbre étant bloqué, utilisez la clé à douille pour desserrer l'écrou de douille, au besoin. Changez les accessoires en insérant le nouveau le plus loin possible dans la douille de serrage, réduisant ainsi les possibilités qu'il ne se libère ou ne se déséquilibre. L'arbre étant bloqué, serrez à la main l'écrou de douille jusqu'à ce que la tige de l'accessoire soit retenue solidement par la douille. Évitez un serrage excessif de l'écrou.

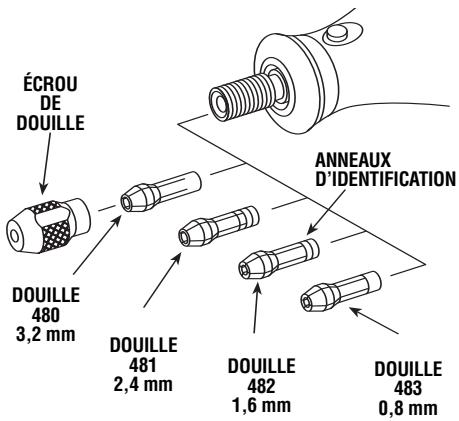

Douilles

Quatre tailles différentes de douilles (reportez-vous à l'illustration), adaptées à des tailles différentes de tiges, sont offertes pour votre Outil Rotatif. Pour poser une autre douille, retirez l'écrou de la douille ainsi que la douille à replacer. Insérez l'extrémité non fendue de la douille dans l'ouverture à l'extrémité de l'arbre de l'outil. Replacez l'écrou sur l'arbre. Utilisez plusieurs douilles de même grosseur que la tige de l'accessoire que vous désirez utiliser. Ne forcez jamais une tige tropse pour la douille.

Equilibrage des accessoires

Pour le travail de précision, il est important que tous les accessoires soient bien équilibrés (tot comme les pneus de VOUVE). Pour rectifier ou équilibrer un accessoire, desserrez légèrement l'écrou de la douille, et tournez l'accessoire ou la douille d'un quart de tour. Resserrez l'écrou de la douille et mettez le Outil Rotatif en marche. Le son qui se fait entendre et le maniement de l'outil devraient vous indiquer si l'accessoire est bien équilibré. Continuez l'ajustement de cette façon jusqu'à ce que vous obtieniez le meilleur équilibre. Pour maintenir l'équilibre des pointes de meule abrasive, avant chaque usage, alors que la pointe de

TABLEAU D'IDENTIFICATION DES DOUILLES DE SERRAGE — Les tailles des douilles de serrage peuvent être identifiées par les anneaux à l'extrémité arrêté de la douille.

La douille de 0,8 mm possède un (1) anneau.

La douille de 1,6 mm possède deux (2) anneaux.

La douille de 2,4mm possede trois (3) anneaux.

La douille de 3,2 mm ne possède aucun anneau.

Roue est retenue fermement dans la douille, mettez l'Outil Rotatif en marche et tenez la pierre à rectifier 415 légèrement appuyée sur la pointe de la meule en rotation. Ceci a pour effet d'éliminer les points élevés tout en rectifiant la pointe de meule pour un meilleur équilibre.

Vous pouvez suspendre votre outil au crochet de suspension pour le ranger ou lors de la pose de l'arbre flexible. Si vous n'utilisez pas le crochet de suspension, retirez-le de l'outil et remettez-le en place d'un coup sec en dessous du cordon de façon à ce qu'il ne gène pas l'utilisation de l'outil.

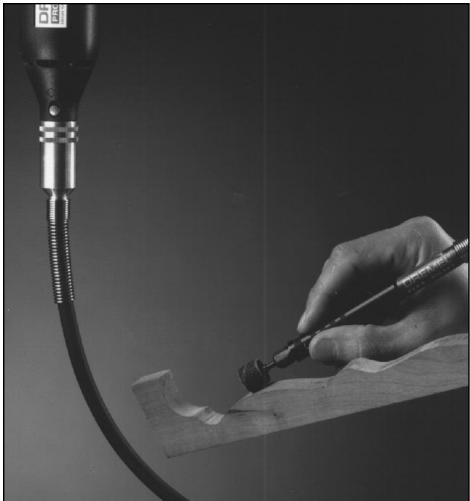

Pose de l'arbre flexible à l'outil rotatif dremel

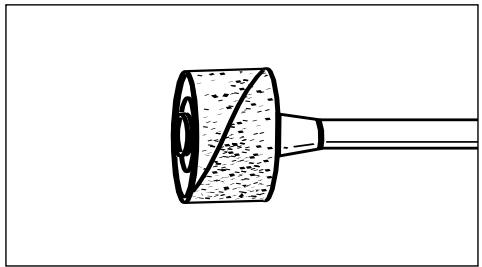

N'utilisez pas de fers de défonceuse car cela

provoquerait des rebonds.

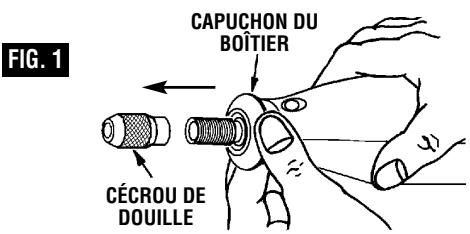

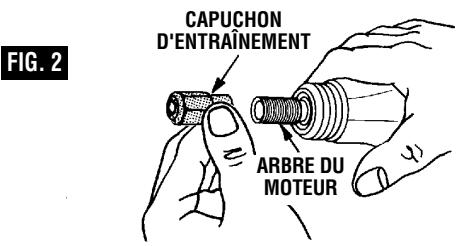

Pour fixer l'arbre flexible 225 (venu séparation) à l'outil rotatif, retirez le capuchon du boîtier de l'outil, comme illustré à la Figure 1. Appuyez ensuite sur le blocage de l'arbre et dévissez l'écrou de douille, puis retirez la douille. Posez le capuchon d'entraînement sur l'arbre du moteur, comme illustré à la Figure 2, et serrez.

Mise en GARDE

Pour prévenir les dommages à l'outil, ne

serrez pas excessivement le capuchon d'entrainement. Serrez le capuchon d'entrainement à la main, puis serrez d'un autre tiers de tour avec la clé. (La clé est fournie avec votre nécessaire d'outil rotatif.) Ne serrez pas excessivement.

Assemblage - (suite)

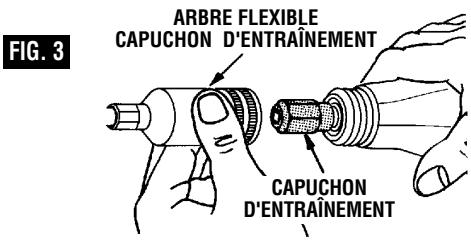

Vissez l'arbre flexible sur le boîtier de l'outil rotatif Dremel en vous assurant que l'extrémité carrée du noyau central engage le logement à trou carré dans le capuchon d'entraînement (Figure 3).

Ne tirez pas le noyau central vers l'extérieur pour

engagement dans le capuchon d'entraînement, ce qui pourrait détacher le noyau central de la pince à main. Si l'outil s'arrête lorsque l'arbre est plié, il se peut que le noyau central soit fixe dans le capuchon d'entraînement. Desserrez l'arbre et retirez le noyau du capuchon d'entraînement. Revisssez ensuite l'arbre flexible sur le boîtier de l'outil rotatif.

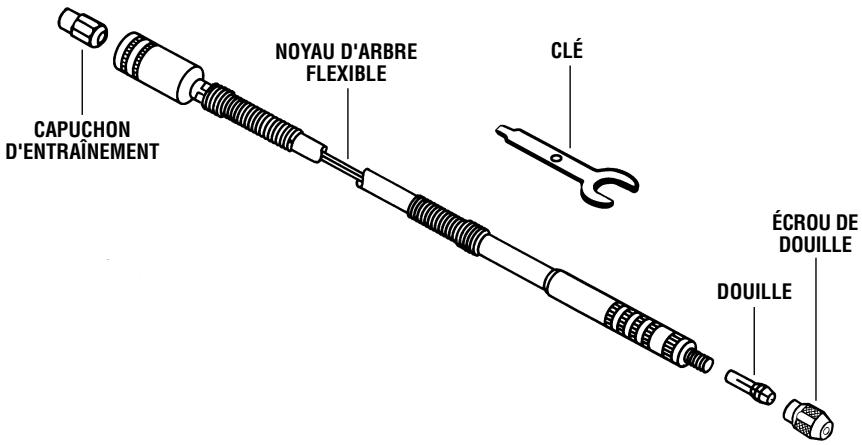

Ensemble de douille d'arbre flexible

L'ensemble de douille se compose d'un écrou de douille et d'une douille. Pour changer les forests, utilisez le clé et un foret. Insérez la partie tige de tout foret Dremel (tige de 3,2 mm recommandée) à travers l'ouverture de la pièce à main de l'arbre flexible pour bloquer l'arbre. L'arbre étant fixé solidement, utilisez la clé pour desserrer ou serrer le écrou de douille, comme illustré à la Figure 4. L'écrou de douille étant l'âche, insérez un accessoire ou un foret aussi profondément que possible pour éviter le branlement durant l'utilisation. Resserrez l'écrou de douille.

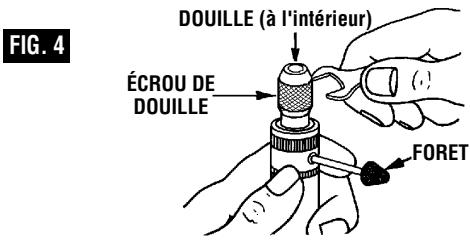

Dépose et remplacement de la douille

Quatre douilles de tailles différentes pouvant recevoir des tiges de tailles différentes sont disponibles pour votre arbre flexible. Pour poser une douille différente, retirez l'écrou de douille et retirez l'ancienne douille. Insérez l'extrémité non fendue de la douille dans le trou pratiqué sur l'extrémité de l'arbre flexible. Remettez l'écrou de douille en place sur l'arbre. Utilisez toujours la douille correspondant à la taille de la tige de l'accessoire que vous pouvez utiliser.

Ne forcez jamais une tige de diamètre plus gros dans une douille.

Graissage de l'arbre flexible

L'arbre flexible doit être graissé après 25 à 30 heures d'usage. PourGRAISSER, DEVISSEZ l'ensemble d'arbre flexible du boitier du moteur. Tirez le noyau central hors de I'ensemble d'arbre flexible. Applique une pellicule très mince de graisse de bonne qualite pour service a températures elevées sur le noyau central.

Pour prévenir les dommages à l'outil, ne graissez pas

excessivement l'arbre. Une quantité excessive de graisse fera surchauffer l'outil. On doit utiliser la graisse d'arbre Dremel No. 5990952 ou une graisse pour roulements de roues automobiles.

Reposez l'arbre flexible sur l'outil rotatif.

N'utilise pas l'arbre flexible s'il présente un coude

accuse (A). Ceci peut produire une chaleur excessive et réduire la durée d'utilisation de l'outil et de l'arbre. Le rayon minimum recommandé est de 150 mm (B).

Contenu d'un accessoire arbre flexible 225

Définition Description

1 Ensemble d'arbre flexible

(1066,8 mm de long)

Capuchon d'entraînement

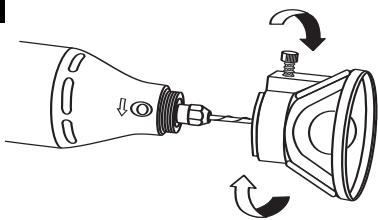

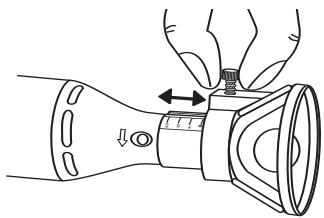

Pose du guide de coupe

Le guide de coupe 565 (vendu séparation) est offert entièrement assemblé et prêt à l'utilisation. Pour utilisation dans des matériaux variés allant jusqu'à 3/4 po d'épaisseur. Tenez tous les outils fermement, en utilisant une pression lente et régulière pour pratiquer des coupes.

Pour poser, reportez-vous aux quatre étapes illustrées ci-après.

FIG.1

FIG. 2

FIG. 3

FIG. 4

Fraise à placoplatre, à utiliser pour les cloisons sèches

• Lorsque la fraise n° 560 est introduite dans l'outil MultiPro, s'assurer qu'elle a été insérée le plus loin possible.

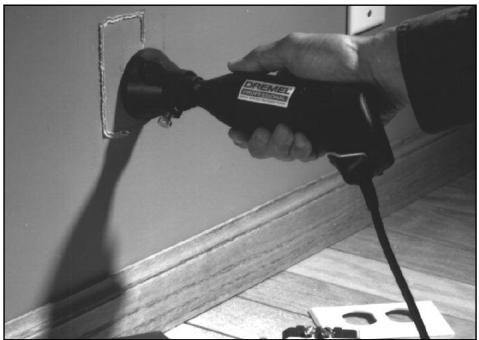

• Pour exécuter des coupes à main levée dans le placoplatre - dans le but de réparer un trou dans une cloison sèche, par exemple - utiliser la fraise tout usage n°561 et tailler à droite, c'est-à-dire dans le sens des aiguilles d'une montre. Lorsqu'un gabarit (une boîte de raccordement) est utilisé derrière la cloison sèche, utiliser la fraise à placoplatre n° 560 et tailler à gauche, c'est-à-dire dans le sens contraire des aiguilles d'une montre.

Fraise tout usage, à utiliser pour le bois, le plastique, les cloisons sèches, le fibre de verre, le revêtement d'aluminium ou de vinyle, les carreaux insonorisants et les lamellés.

• Lorsque la fraise n° 561 est introduite dans l'outil MultiPro, s'assurer qu'elle a été insérée le plus loin possible.
• Pour exécuter des coupes à main levée dans le

placoplatre - dans le but de réparer un trou dans une cloison sèche, par exemple - utiliser la fraise tout usage n° 561 et tailler à droite, c'est-à-dire dans le sens des aiguilles d'une montre. Lorsqu'un gabarit (une boîte de raccordement) est utilisé derrière la cloison sèche, utiliser la fraise à placoplatre n° 560 et tailler à gauche, c'est-à-dire dans le sens contraire des aiguilles d'une montre. - Avec les fraises n° 561 tout usage et n° 562 pour carreaux, attaquer le matériel à un angle de, puis redresser doucement l'outil avant d'amorcer la coupe.

Fraise à carreaux, à utiliser pour le carrelage mural, les panneaux de ciment et le platre.

• Lorsque la fraise n° 562 est introduite dans l'outil MultiPro, il est très important que 1,6 mm à 3,2 mm de la partie mise de la queue soit visible au-delà du mors.
• Avec les fraises n° 561 tout usage et n° 562 pour carreaux, attaquer le matériel à un angle de, puis redresser doucement l'outil à avant d'amorcer la coupe.
• NE PAS UTILISER SUR LES CARREAUX CÉRAMIQUES DE PLANCHERS

Consignes d'utilisation pour l'outil rotatif et l'accessoire à arbre flexible

Les instructions suivantes s'appliquent à l'outil rotatif et à l'arbre flexible, les figures n'illustrent toutefois que l'outil rotatif.

L'outil rotatif est un outil polyvalent à grande vitesse. Il peut servir à découper, aiguiser, polir, poncer, couper, brosser, percer et davantage.

Le Outil Rotatif possède un petit moteur électrique puissant, il se manie commodément, et il a été conçu de manière à recevoir un vaste éventail d'accessoires, y compris roues abrasives, forets, brosses métalliques, polissons, fraises à graver, fers de toupie et disques de découpage. Les accessoires sont offerts en différentes formes et ils vous permettent d'exécuter différentes tâches. À mesure que vous vous familiariserez avec l'éventail d'accessoires et leurs usages, vous constaterez la grande souplesse d'emploi du Outil Rotatif et découvrirez de nombreux usages auxquels vous n'aviez pas pensé avant.

Le véritable secret du Outil Rotatif tient à sa vitesse. Pour comprendre les avantages de sa grande vitesse, il vous faut savoir que la perceuse électrique portative standard fonctionne à des vitesses allant jusqu'à 2800 tours/minute. Le Outil Rotatif fonctionne à des vitesses allant jusqu'à

35 000 tours/minute. La perceuse électrique standard est un outil à basse vitesse mais à couple élevé ; le Outil Rotatif est précisément l'inverse, un outil à grande vitesse mais à couple réduit. La différence principale du point de vue de l'utilisateur est que, sur les outils à grande vitesse, la vitesse alliée au fait que l'accessoire est monté dans la douille de serrage fait le travail. Il ne vous est nullement nécessaire d'exercer une pression sur l'outil ; il vous suffit de tenir et de guider l'outil. Dans le cas des outils à basse vitesse, non seulement devez-vous guider l'outil, vous devez également exercer une pression sur celui-ci comme vous le faites, par exemple, en perçant un trou.

C'est cette grande vitesse, alliée à son format compact ainsi qu'au vaste éventail d'accessoires spéciaux, qui désigne le Outil Rotatif des autres outils à moteur. Sa vitesse lui permet d'exécuter des tâches, telles que la coupe de l'acier trempé, la gravure du verre, etc., que des outils à basse vitesse ne peuvent accomplir.

Pour tirer le maximum de votre Outil Rotatif, il vous faut apprendre comment mettre cette vitesse à votre service.

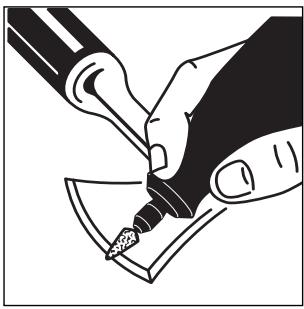

Affûtage des outils

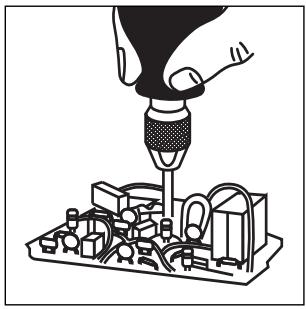

Perçage de précision

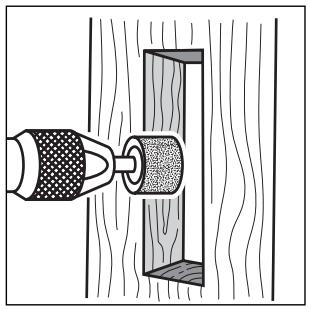

Façonnage du bois

Sculptage du bois

Ébarbage du métal

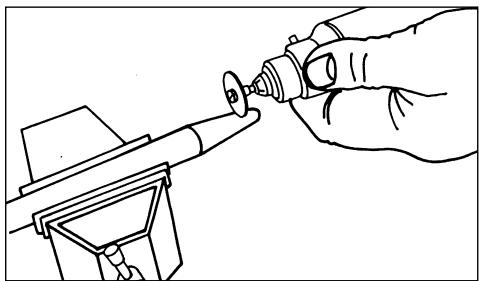

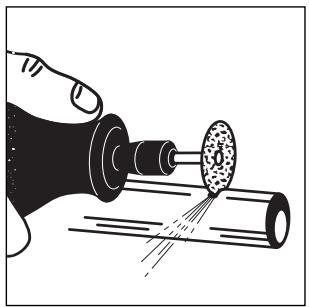

Coupe du métal

Utilisation du outil rotatif

Apprendre à utiliser le Outil Rotatif, c'est d'abord en connaître le maniement. Tenez-le dans votre main pour en sentir le poids et l'équilibre. Habituez-vous à la forme conique de son boîtier qui permet d'empoigner le Outil Rotatif comme s'il s'agissait d'un stylo ou d'un crayon.

Lorsque vous mettez l'outil en marche pour la première fois, tenez-le éloigné de votre visage. Certains accessoires peuvent avoir été endommagés durant la manutention et peuvent alors se séparer en morceaux lorsqu'ils atteignent une certaine vitesse. Ceci ne survient pas fréquemment, mais il vaut mieux prévenir.

Pratiquez d'abord sur des matériaux de rebut pour voir comment coupe l'outil rotatif. N'oubliez que le travail est accompli par la vitesse de l'outil et par l'accessoire monté dans la douille de serrage. Vous nevez pas vous appuyer sur l'outil ni pousser celui-ci dans le matériel.

Abaissez plutôt l'accessoire en rotation, légèrement vers la pièce, en le laissant toucher l'endroit où vous voulez commencer la coupe (ou le ponçage ou la gravure, etc.). Axez vos efforts sur le guidage de l'outil sur la pièce, en n'exerçant qu'une très faible pression de votre main. Laissez l'accessoire faire le travail.

Il est habituellement préférible de passer l'outil plusieurs fois que de tenter de faire tout le travail d'une seule fois. Ainsi, pour pratiquer une coupe, passez l'outil allant-venant sur la pièce, tout comme vous le feriez avec un petit pinceau. Coupez un peu de matériel à chaque passage jusqu'à ce que vous atteigniez la profondeur désirée. L'approche douce et adroite est celle qui convient le mieux à la plupart des tâches. Vous exercez ainsi un meilleur contrôle, êtes moins susceptible de commettre des erreurs, et obtenez le meilleur rendement de l'accessoire.

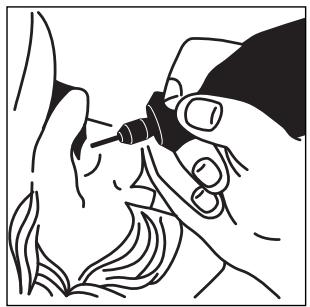

Pour obtenir un meilleur contrôle dans le travail de précision, tenez le Outil Rotatif comme un crayon, entre le pouce et l'index.

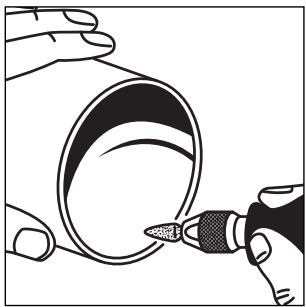

Tenez l'outil dans la « paume de la main » pour le meulage de surfaces planes ou lors de l'utilisation de disques de découpage.

AVERTISSEMENT Chaque fois que vous prenez l'outil, veillez à ne pas couvrir les trous d'aération avec votre main, ce qui a pour effet d'empêcher l'air de circuler à l'intérieur et ainsi faire surchauffer le moteur.

Circuit électronique d'asservissement (EFC)

Votre outil est muni d'un circuit électronique d'asservissement interne qui permet un démarriage en douceur, lequel limite les contraintes qui se produisent lors d'un départ à couple élevé. Ce système permet également à la vitesse sélectionnée d'être maintenue quasiment constante entre les régimes à vide et en charge.

Réglez l'affichage de vitesse pour convenir au travail à effectuer : lors du travail de matériaux différents, les favorisés résultats s'obtiennent avec une vitesse régulée. L'outil rotatif 398 est muni d'un contrôle de vitesse intégré.

Ne jamais utiliser de variateur de vitesse externe

sur cet outil.

Utilisez une pièce d'essai afin de sélectionner la vitesse convenant à chaque tâche. Changez la vitesse pour couvrir celle convenant le moins à l'accessoire que vous utilisez et à la tâche à accomplir.

REMARQUE: Les changements de tension influent sur la vitesse. Une tension d'entrée réduite ralentira le régime de l'outil, particulièrement à son réglage le plus bas. Si l'outil semble tourner lentement, augmentez le réglage de la vitesse en conséquence.

Sélecteur de vitesse numérique

Votre outil rotatif est muni d'un sélecteur de vitesse numérique qui affiche la vitesse de rotation de l'outil sur un écran à cristaux liquides. La vitesse peut être choisie tous les 1000 tr/min entre 5 000 et 35 000 tr/min. Il suffit d'appuyer sur les boutons du sélecteur qui sont repris positif ou négatif.

POUR METTRE L'OUTIL EN « MARCHE », faites glisser l'interrupteur de MARCHE/ARRÊT à la position « MARCHE » (ON).

POUR « ARRÊTER » L'OUTIL, faites glisser l'interrupteur de MARCHE/ARRÊT à la position « ARRÊT » (OFF).

POUR ACCÉLERER, appuyez sur le bouton repéré du signe +.

POUR DÉCÉLÉRER, appuyez sur le bouton repéré du signe -

Nécessité de vitesses plus lentes

Cependant, certains matériaux (certains plastiques, par exemple) nécessitent une vitesse relativement lente pour que la friction de l'accessoire à haute vitesse produise de la chaleur et peut faire fondre le plastique.

Les basses vitesses (15 000 tours/minute ou moins) sont généralement préférables pour les opérations de polissage ayant recours à des accessoires de polissage en feutre. Elles peuvent également être préférables pour certains travaux délicats tels que la sculpture ou la gravure délicate dans le bois, et les pièces fragiles de modelage. Toutes les applications de brossage nécessitent une vitesse plus faible pour éviter que les fils de fer ne soient éjectés du moyen de la brosse.

Les vitesses plus élevées sont préférables pour ciseler,

couper, rainurer, façonner, couper des feuillures ou des moulures dans le bois.

Les bois durs, les métaux et le verre nécessitant une vitesse élevée, tout comme le perçage qui doit également être effectué à haute vitesse.

Souvenez-vous que vous pouvez effectuer la plupart de vos travaux à la vitesse normale de 35 000 tr/min, mais pour certains matériaux et types de travaux, il faut utiliser une vitesse plus faible. Les modèles à variation de vitesse ont été développés dans ce but.

Pour vous aider à déterminer la vitesse de service optimale pour différents matériaux ou accessoires, nous avons préparé une série de tableaux qui apparaissent aux pages 37, 38 et 39. En consultant ces tableaux, vous aurez tôt fait de découvrir les vitesses recommandées pour tous les genres d'accessoires. Examinez bien ces tableaux pour vous familiariser avec le contenu de chacun.

En dernier lieu analyse, la meilleure façon de déterminer la bonne vitesse de travail sur un matériel donné est de procéder à des essais pendant quelques minutes sur une pièce de rebut, même après avoir consulté le tableau. Vous apprendrez vite qu'une vitesse plus lente ou plus rapide est plus efficace, par une simple observation de ce qui se produit lorsque vous passez l'outil une ou deux fois à des vitesses différentes. Ainsi, lorsque vous travaillez avec une matière plastique, commencez à basse vitesse et augmentez cette vitesse jusqu'à ce que vous constatiez que la matière plastique fond au point de contact. Diminuez la vitesse progressivement afin d'obtenir la vitesse de travail optimale.

Certaines règles concernant la vitesse :

1. Les matières plastiques et les matières qui fondent à basses températures doivent être coupées à basses vitesses.
2. Le polissage, l'émaulage et le nettoyage à l'aide d'un brosse métallique doivent se faire à des vitesses de moins de 15 000 tours/minute afin de prévenir les dommages à la brosse.
3. Le bois doit être coupé à haute vitesse.
4. Le fer ou l'accier doit être coupé à une vitesse maximum si on utilise un accessoire au carbure de tungstène, mais à des vitesses moindres si on utilise des couteaux à acier rapide. Si un tel couteau commence à claquer, c'est généralement une indication qu'il tourne trop lentement.
5. L'aluminium, les alliages de cuivre, les alliages de plomb, les alliages de zinc, et l'étain peuvent être coupés à n'importe quelle vitesse, selon le genre de coupe que l'on effectue. Utilisez de la paraffine ou tout autre lubrifiant convenable sur le couteau pour éviter que le matériel coupé n'adhère aux dents du couteau.

Il ne suffit pas d'accroître la pression sur l'outil lorsqu'il ne coupe pas à votre satisfaction. Peut-être devriez-vous utiliser un couteau différent ou peut-être un ajustement de la vitesse solutionnerait le problème. Cependant, faire pression sur l'outil aide rarement.

Réglages de vitesse

• Vitesse pour coupes légères, risque de brûlures sur rainures profondes. • Selon le sens de coupe par rapport au grain du bois. Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

NUMéro DE CATALOGUE	BOIS TENDRE	BOIS DUR	STRATIFIÉS MATIÈRES PLASTIQUE	ACIER	ALUMINIUM, LAITON, ETC.	COQUILLE / PIERRE	CÉRAMIQUE	VERRE
COUTEAUX À COUPE RAPIDE
100, 121, 131, 141	25,000-35,000	25,000-35,000	12,000-17,000	9,000-11,000	18,000-24,000
114, 124, 134, 144	25,000-35,000	12,000-17,000	9,000-11,000	5,000-9,000	9,000-11,000
189, 190	25,000-35,000	25,000-35,000	9,000-11,000	18,000-24,000	25,000-35,000
118, 191, 193	25,000-35,000	25,000-35,000	9,000-11,000	12,000-17,000	25,000-35,000
192, 194	25,000-35,000	25,000-35,000	9,000-11,000	12,000-17,000	25,000-35,000
116, 117, 125, 196	25,000-35,000	12,000-17,000	9,000-11,000	9,000-11,000	9,000-11,000
115, 178	25,000-35,000	25,000-35,000	9,000-11,000	5,000-9,000	5,000-9,000
197	18,000-24,000	9,000-11,000	9,000-11,000	5,000-8,000	12,000-17,000
198	18,000-24,000	9,000-11,000	9,000-11,000	9,000-11,000	12,000-17,000
199	18,000-24,000	9,000-11,000	5,000-11,000	9,000-11,000	9,000-11,000
COUTEAUX À GRAVER
105, 108	25,000-35,000	25,000-35,000	18,000-24,000	18,000-24,000	12,000-17,000
106, 109	25,000-35,000	25,000-35,000	12,000-17,000	18,000-24,000	12,000-17,000
107, 110	25,000-35,000	25,000-35,000	12,000-17,000	18,000-24,000	9,000-11,000
111	25,000-35,000*	25,000-35,000*	18,000-24,000*	18,000-24,000	12,000-17,000
112	25,000-35,000*	25,000-35,000*	12,000-17,000*	18,000-24,000	12,000-17,000
113	25,000-35,000*	25,000-35,000*	12,000-17,000*	18,000-24,000	9,000-11,000
POINTE DE POLISSAGE EN CAOUTCHOUC
425, 427				9,000-11,000	5,000-8,000
ACCESSOIRES DE COUPE
409, 420, 426, 540	12,000-25,000	12,000-25,000	5,000-9,000	25,000-35,000	25,000-35,000	25,000-35,000	25,000-35,000
560, 561, 562	12,000-25,000	12,000-25,000	5,000-9,000	25,000-35,000	25,000-35,000	25,000-35,000	25,000-35,000
MÉCHES DE TOUPILLAGE À HAUTE VITESSE
610	12,000-17,000	12,000-17,000
612, 613, 614, 632, 640	12,000-17,000	9,000-11,000*
650, 652	25,000-35,000	25,000-35,000*
654	25,000-35,000	9,000-11,000*

Réglages de vitesse

• Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

NUMéro DE CATALOGUE	BOIS TENDRE	BOIS DUR	STRATIFIÉS MATIÈRES PLASTIQUES	ACIER	ALUMINIUM, LAITON, ETC.	COQUILLE / PIERRE	CÉRAMIQUE	VERRE
POINTE S DE MEULE EN DIAMANT
7103, 7105, 7117, 7120, 7122, 7123, 7134, 7144	18,000-24,000	18,000-24,000				18,000-24,000	18,000-35,000	18,000-35,000
MEULES À L'OXYDE D'ALUMINIUM
541, 915, 923, 924, 945, 997, 8153	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
913, 914, 943, 953, 954, 963, 964, 974, 992 8160, 8162, 8163	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
8941, 952, 984, 8173, 8174, 8175	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
904, 922, 932 941, 952, 984, 8173, 8174, 8175	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	15,000-17,000	25,000-35,000
911, 921, 962 973, 8184	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
931, 971, 8193	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
181, 8200, 8202	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
8215	25,000-35,000	25,000-35,000	5,000-8,000	18,000-24,000	5,000-11,000	5,000-17,000	25,000-35,000
MEULES AU CARBURE DE SILICIUM
83322, 83642, 83702, 86442			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	9,000-11,000	5,000-11,000
83142, 84382			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	12,000-25,000	12,000-25,000
84922			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	12,000-25,000	12,000-25,000
85422			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	12,000-25,000	12,000-25,000
85562			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	12,000-25,000	12,000-25,000
85342, 85602			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	12,000-25,000	12,000-25,000
85622			12,000-17,000	25,000-35,000	5,000-11,000	5,000-8,000	12,000-25,000	12,000-25,000
COUTEAUX AU CARBURE DE TUNGSTÈNE
9901, 9902, 9903, 9904, 9905, 9906, 9912	18,000-24,000	18,000-24,000	5,000-8,000	9,000-11,000	12,000-17,000	5,000-9,000	18,000-25,000	18,000-25,000
9909, 9910, 9911						5,000-9,000	18,000-25,000	18,000-25,000

• Vitesse pour coupes légères, risque de brûlures sur rainures profondes. • Selon le sens de coupe par rapport au grain du bois. RéGLAGES DE VITESSE

NUMÉRO DE CATALOGUE	BOIS TENDRE	BOIS DUR	STRATIFÉS MATIÈRES PLASTIQUEES	ACIER	ALUMINIUM, LAITON, ETC.	COQUILLE / PIERRE	CÉRAMIQUE	VERRE
ACCESSIONS DE PONÇAGE
407, 408, 432	5,000-25,000	5,000-25,000	5,000-12,000	25,000-35,000	25,000-35,000	5,000-25,000	5,000-25,000
430, 431, 438	5,000-25,000	5,000-25,000	5,000-12,000	25,000-35,000	25,000-35,000	5,000-25,000	5,000-25,000
439, 440, 444	5,000-25,000	5,000-25,000	5,000-12,000	25,000-35,000	25,000-35,000	5,000-25,000	5,000-25,000
ACCESSIONS DE POLISSAGE
461, 462, 463, 464, 465				25,000-35,000	25,000-35,000	25,000-35,000	25,000-35,000	25,000-35,000
466, 414,429, 422, 423				25,000-35,000	25,000-35,000	25,000-35,000	25,000-35,000	25,000-35,000

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

Avertissement

L'entretien préventif effectué par des employés non autorisés

risés peut entraîner un positionnement erroné des composants et des fils internes, et ainsi causer des dangers sévères. Il est recommandé que l'entretien et la réparation de nos outils soient confiés à un centre de service-usine Dremel ou à un centre de service après-vente Dremel/agréé.

BALAIS De charbon

Les balais et le collecteur de votre outil ont été conçus pour donner plusieurs heures de fonctionnement sans aléas. Pour maintenir le moteur en forme, nous recommandons d'examiner les balais tous les deux à six mois. Vous ne devriez utiliser que les balais de rechange d'origine Dremel qui conviennent spécialement à votre outil.

Entretien des BALAIS remplaacables modèle 398

Les balais doivent être inspectés fréquemment lorsque les outils sont utilisés de façon continue. Si l'outil ne tourne que sporadiquement, perd de la puissance, produit des bruits inhabituels ou tourne à vitesse réduite, vérifie les balais. Si vous continuez à utiliser l'outil dans cet état, vous pourriez l'abimer de façon permanente.

Pour enlever le volet de balai

Débranche l'outil. Les deux volets de balai sont fixés par verrou à encliquetage. Pour libérer l'encliquetage, mettez le bout « tournevis » de la clé (fournie) dans la fente située à l'arrête du volet et soulevez comme indiqué à la figure 1. Avec l'encliquetage libéré, soulevez l'arrière du volet en exerçant une légère force et enlevez du boitier le sous-ensemble du volet et ressort, Figure 2.

Inspectez les deux balais

Le cordon étant débranché, retirez les capuchons des balais un à la fois, à l'aide d'un petit tournevis, en tournant le

FIG.2

capuchon en sens anti-horaire, et vérifie chacun des balais. Si le balai a moins de 3,2mm de long et que le bout du balai qui vient en contact avec le commutateur est rugueux et/ou piqué, le balai doit etre remplace. Vérifiez les deux balais. Habituellement, les balais ne s'usent pas simultanement mais, si I'un d'eux est use, remplacez les deux. Assurez-vous que les balais sont poses de la maniere illustrée. La surface courbee du balai doit suivre la courbe du commutateur.

Pour remonter le volet de balai

Faites reposer le dessous carré du volet de balais sur l'ouverture carrée du logement. Assurez-vous que le ressort repose sur la rainure en V du balai, Figure 3.

Questions ou problèmes? composez le 1-800-437-3635 (1-800-4-DREMEL)

FIG. 4

FIG.5

Poussez l'avant du volet dans la fente, Figure 4, ensuite appuyez sur l'arrière pour encliqueter le verrou dans sa fente, Figure 5.

Après avoir remplaced les balais, on doit faire tournier l'outil sans charge; place-le sur une surface propre et laissez-le tournier librement pendant cinq minutes sans charger (ou utiliser) l'outil. Les balais pourront ainsi se « caler »ADFQUATMENT, et chaque jeu de balais durera plus longtemps. La vie totale de votre outil s'en couvera également prolongée car la surface du commutateur durera plus longtemps.

Le modèle 398 comporte des roulements à billes. Aucun graissage supplémentaire n'est nécessaire dans des conditions normales d'utilisation.

Nettoyage

Pour éviter le risque d'accidents, débranchez toujours

L'outil de la prise de courant avant de procéder au nettoyage ou à l'entretien. Vous pouvez très bien le nettoyer à l'air comprimé. Dans ce cas, portez toujours des lunettes de sécurité.

Gardez les prises d'air et les interrupteurs propres et libres de débris. N'essayez pas de les nettoyer en introduisant des objets pointus dans leurs ouvertures.

Mise en GARDE

Certains produits de nettoyage et dissolvants

dont la gazoline, le tetrachlorure de carbone, les nettoyeurs chlorés, l'ammoniaque et les détergents ménagers contenant de l'ammoniaque peuvent abimer les pièces en plastique.

Avertissement

Si un cordon de rallonge s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de dimension ajustée pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifiliaires pourvus de fiches à trois broches ainsi que des prises à trois broches.

DIMENSIONS DE RALLONGES RECOMMANDÉES OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité nominale de l'outil	Longueur en pieds				Longueur en mètres
	Calibre A.W.G.				Calibre en mm2
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	.75	.75	1.5	2.5
6-8	18	16	14	12	.75	1.0	2.5	4.0
8-10	18	16	14	12	.75	1.0	2.5	4.0
10-12	16	16	14	12	1.0	2.5	4.0	—
12-16	14	12	—	—	—	—	—	—

REMARQUE : Plus le calibre est petit, plus le fil est gros.

Accessoires dremel

Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.

Aucun des autres accessoires n'a été conçu pour cet outil. Leur usage pourrait occasionner

des blessures corporelles ou des dommages matériels.

Reportez-vous à la section d'informations sur le bon de commande d'accessoires DREMEL : vous y trouvez les illustrations des accessoires disponibles. Vous pouvez vous procurer ces accessoires auprès de votre quincaillerie locale ou au centre de bricolage ou d'articles ménagers le plus proche de chez vous.

Douilles

Si vous vous attendez à utiliser différents accessoires, nous vous recommandons d'acheter initialement un jeu complet de quatre douilles. Rangez-les de manière à avoir la douille de taille appropriée pour tout accessoire ou foret que vous désirez utiliser. Les douilles de 3,2 mm, 2,4 mm, 0,8 mm et 1,6 mm peuvent actuellement recevoir tous les accessoires Dremel offerts. Les douilles d'1/8 po sont comprises dans la plupart des kits d'outils rotatifs.

Mandrins

Un mandrin est une tige à embout filtré ou à vis qui est nécessaire pour l'utilisation d'accessoires de polissage, de disques de découpage, de disques de ponçage ou de meules de polissage. Les mandrins sont utilisés parce que les disques de ponçage, les disques de découpage et les accessoires similaires doivent être remplacés souvent. Le mandrin est une tige permanente, ce qui vous permet de ne remplacer que la tête usée au besoin et d'économiser les frais de remplacer l'arbre chaque fois.

MANDRÀVISNO.401

Il s'agit d'un mandrin à vis utilisé avec la pointe de polissage en feutre et les disques de polissage en feutre. Tiges de 3,2 mm.

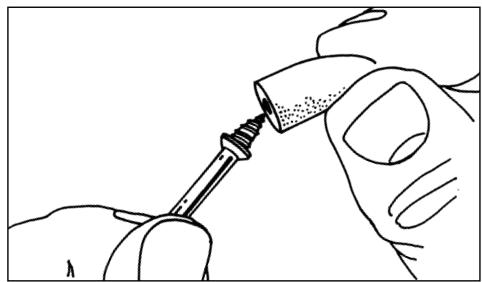

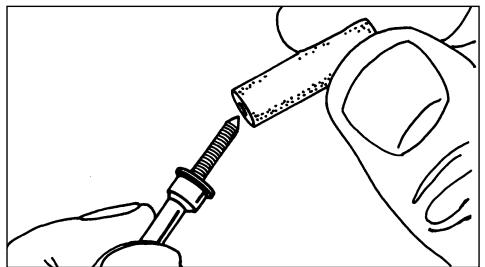

Mandrin à petite vis no. 402

Il s'agit d'un mandrin avec une petite vis à son extrémité. Il s'utilise avec les disques de découpage en émeri et en fibre de verre, les disques de ponçage et les disques de polissage. Tiges de 3,2 mm.

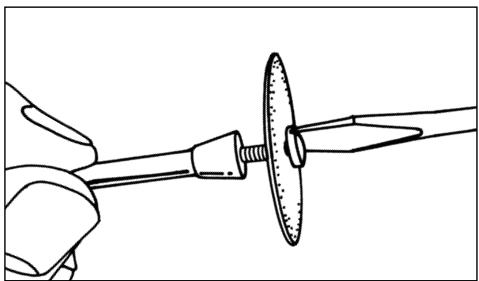

Mandrà extrémité filetée no. 424

Il s'agit d'un mandrin faisant une extrémité filetée qui se visse dans la pointe de polissage, accessoire No. 427.

Tiges de 3,2 mm.

Couteaux à grande vitesse

Offerts en un grand nombre de formes, les couteaux à grande vitesse servent à ciseler, couper et mortaiser dans le bois, les matières plastiques et les métaux mous tels que l'aluminium, le cuivre et le laiton. Ce sont les accessoires à utiliser pour le détourage à main libre ou le ciselage dans le bois ou le plastique, ainsi que pour le coupage de précision. Faits d'acier de haute qualité. Tiges de 3,2 mm.

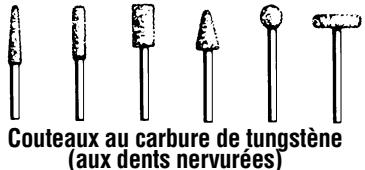

Couteaux au carbure de tungstène

Ces couteaux résistants et de longue durée sont destinés à être utilisés sur l'acier trempé, la céramique cuite et autres matériaux très durs. On peut s'en servir pour graver les outils et le matériel de jardinage. Tiges de 3,2 mm.

Couteaux à graver

Ce groupe présente un vaste éventail de tailles et de formes, et ces couteaux sont conçus pour le travail délicat sur la céramique (à l'état vert), les sculptures en bois, les bijoux et la gravure sur coquillages, os, etc. On les utilise souvent dans le travail complexe de production des plaquettes à circuits imprimés. Ils ne doivent pas être utilisés sur l'acier et autres matériaux très durs, mais ils sont excellents sur le bois, les matières plastiques et les métaux mous. Ils nécessitant la tiges de 2,4 mm.

Les dents très associées, à coupe rapide, enlèvent une plus grande quantité de matière tout en se chargeant le moins possible. S'emploi sur la fibre de verre, le bois, les matières plastiques, l'époxyde et le caoutchouc. Tiges de 3,2 mm et 2,4 mm.

Meules en oxyde d'aluminium (rouge/brun)

Rondes, pointues, plates : elles sont offertes dans toutes les formes. Ces meules sont faites d'oxyde d'aluminium et elles couvrent pratiquement chaque application de meulage. Vous pouvez les utiliser pour aiguiser les lames de tondeuse à gazon, les pointes de tournevis, les couteaux, les ciseaux, les burins et autres outils de coupe. Utilisez-les pour enlever les bavures sur les pièces coulées en métal, ébarber tout métal après la coupe, lisser les joints soudés, meuler les rivets et enlever la rouille. Ces meules peuvent être réaiguisées avec une pierre d'ébarbage. Dans les ateliers d'usinage, les forets et les couteaux pour usage à grande vitesse sont généralement meulés à l'aide de disques en oxyde d'aluminium. Tiges de 3,2 mm.

Meules au carbure de silicium (bleu/vert)

Plus robustes que les pointes en oxyde d'aluminium, ces meules sont conçues spécialement pour usage sur les matériaux durs tels que le verre et la céramique. On les utilise souvent pour enlever les marques et l'excès de glaçure sur la céramique, ainsi que la gravure sur le verre. Tiges de 3,2 mm.

Pointes de meule en diamant

Excellentes pour le travail de précision sur le bois, le jade, la céramique, le verre et autres matériaux durs. Les mèches sont recouvertes de particules de diamant. Tiges de 2,4 mm.

Brosses métalliques

Trois formes différentes de brosses en fil métallique sont offertes. Pour obtenir de favorables résultats, les brosses en fil métallique doivent être utilisées à des vitesses ne dépassant pas 15 000 tr/min. Référez-vous au chapitre sur les vitesses d'utilisation pour déterminer le réglage approprié de l'outil. Les trois formes sont offertes en trois matériaux différents: acier inoxydable, laiton et fil de carbone. L'acier inoxydable est efficace sur l'étain, l'aluminium, l'acier inoxydable et les autres métaux, sans laisser d'« après-rouille ». Les brosses en laiton ne forment pas d'étincelles et sont plus douces que l'acier, ce qui les rend adaptées pour usage sur les métaux mous tels que l'or, le cuivre et le laiton. Les brosses en fil de carbone sont bonnes pour le nettoyage à usage général.

Brosses en soie de porc

Ces brosses conviennent parfaitement bien au nettoyage de l'argenterie, des bijoux et des objets d'antiquité. Les trois formes permettent d'atteindre les angles étroits et autres endroits difficiles d'accès. Les brosses en soie de porc peuvent être utilisées avec la pâte à polir pour accélérer le nettoyage ou le polissage.

Pression de brossage

1. Souvenez-vous : ce sont les pointes d'une brosse métallique qui font le travail. N'appliquez qu'une pression très légère sur la brosse de sorte que seules les pointes des poils viennent en contact avec la pierre.
2. Si vous appliquez une pression trop importante, les poils seront surchargés, resulting en un balayage de la pierre. Si ceci se prolonge, la durée de vie de la brosse s'en trouvera écourtée à cause de la fatigue des poils.
3. Applique la brosse sur la pièce de manière à ce que la plus grande partie possible de sa tranche soit en contact total avec la pièce. Applique le côté ou le bord de la brosse sur la pièce résultaterait en une cassure des poils et écourterait sa durée de vie.

Les pointes des poils font le travail.

Pression excessive risque de briser les poils.

Accessoires de polissage

Ceux-ci comprennent une pointe ainsi qu'un disque à polir, tous deux imbibés, pour polir les surfaces métalliques; une pointe et un disque en feutre ainsi qu'un disque en tissu servant tous à polir les matières plastiques, les métaux et les petites pièces de bijouterie. Ce groupe comprend également une pâte à polir (No. 421) pour usage avec les disques à polir en feutre et en tissu.

Les pointes de polissage produisent une surface très lisse, mais la surface est plus éclatante lorsque l'on utilise les disques en feutre ou en tissu et la pâte à polir. Pour de meilleurs résultats, les accessoires de polissage doivent être utilisés à des vitesses non supérieures à 15 000 tr/min. Référez-vous au chapitre sur les vitesses d'utilisation pour déterminer le réglage approprié de l'util.

Aucun pâté à polir n'est nécessaire si on utilise le disque à polir No. 425, la pointe à polir No. 427.

Meules abrasives en oxyde d'aluminium

Servent à enlever la peinture, ébarber le métal et polir l'acier inoxydable ainsi que les autres métaux. Offertes en grains fin et moyen. Tiges de 3,2mm

Accessoires de ponçage

Les disques de ponçage, à grains fin, moyen et gros, sont adaptés au mandrin No. 402. Ils peuvent être utilisés pour pratiquement toute petite tâche de ponçage à exécuter, allant de la fabrication de maquettes à la finition de beaux meubles. Ces accessoires complètent également le tambour ponceur, petit tambour qui s'insère dans l'Outil Rotatif et permet de façonner le bois, de lisser la fibre de verre, de poncer l'intérieur des courbes et autres endroits difficiles, et d'accomplir d'autres tâches de ponçage. Vous replacerez les bandes de ponçage sur le tambour à mesure qu'elles s'usent et perdent leur grain. Les bandes sont offertes en grains fin ou gros. Les disques lamellaires meulent et polissent les surfaces plates ou à contour. Ils peuvent être utilisés le plus efficacement possible en tant que ponceuses de finition après avoir procédé à un ponçage de surface et à une extraction de matériaux plus intensifs. On peut trouver des disques lamellaires à grain fin et à gros grain. Les buffles sont un excellent accessoire de finition pour le nettoyage et le ponçage léger. Ils sont d'un usage efficace sur le métal, le verre, le bois, l'aluminium et le plastique. Les buffles à gros grain et à grain moyen sont vendus ensemble. Tiges de 3,2mm

Meule

Utiliser pour ébavurer, enlever la rouille et la rectification à usage général. Utiliser avec le mandrin No. 402.

Disques de découverte

Ces disques minces en fibre de verre ou émeri servent à trancher, couper et autres opérations du genre. Utilisez-les pour couper les têtes de boulon et écrous gelés, ou pour refaire la fente d'une tête de vis qui est si abimée que le tournevis n'y a plus de prise. Très efficaces pour couper les câbles BX, les petites tiges, les tubes et les câbles, ainsi que pour pratiquer des trous rectangulaires dans la tôle.

Mèche pour coupe de murs secs

Vous donne des coupes rapides et nettes dans les murs secs.

Mèche pour coupe de carrelage

Coupe le carrelage des murs en cérôme, les plaques de ciment et le plâtre.

Mèche pour coupe en spirale

Coupe à travers tous les types de bois et bois composites.

Fers de défonceuse en acier rapide

Pour le défonçage, la marqueterie et le mortaisage du bois et autres matériaux nous. Utilisez-les avec l'accessoire de défonçage Dremel No 330 et la table de toupillage Dremel No 231.

Le mandrin No. 401 s'emploie avec les meules et l'embout de polissage en fer. Insérez l'embout sur la vis soigneusement. L'embout en fer doit descendre droit sur le mandrin de la vis, et il doit être tourné complètement jusqu'à la douille.

Le mandrin No. 402 possède une petite vis à son extrémité, et cette vis est utilisée avec les patins de ponçage et les meules de coupe à l'émeri. Les vitesses élevées, habituellement les vitesses maximales, sont celles qui convenent le mieux à la plupart des tâches, y compris la coupe de l'acier qui est illustrée ici.

Le fil de la vis à métaux sur le mandrin No. 424 se visse dans la pointe à polir No. 427. Ce mandrin et les autres mandrins filétés doivent être vissés fermement sur la douille avant d'être utilisés.

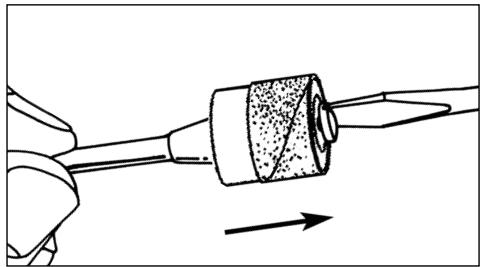

Pour remplacer une bande sur la ponceuse à tambour, desserrez la vis sans la retirer pour contracter le tambour, puis faites glisser la vieille bande à l'extérieur. Faites glisser la nouvelle bande de ponçage sur la ponceuse, puis donnez de l'expansion au tambour en serrant à nouveau la vis.

Avant chaque usage, vérifie pour vous assurer que tous les composants sont assemblés sur la tige de l'accessoire et que le tambour est suffisamment étendu pour fixer solidement.

la bande durant l'utilisation. Si la bande de ponçage est lâchée sur le tambour durant le fonctionnement, elle peut être projetée et vous frapper ou frapper les personnes générées.

565 Nécessaire universel de coupe

• Comprend 2 mèches de coupe de murs secs (560) et une mèche de coupe en spirale (561).
• Coupe facilement la fibre de verre, le bois et les murs secs.

566 Nécessaire de coupe de céramique

• Comprend 1 mèche pour coupe de carrelage en céramique (562).
• Coupe le carrelage mural en céramique à toute forme.

Accessoires dremel

Ajoutez ces accessoires Dremel à votre atelier compact et accroissez la souplesse d'emploi de votre Outil Rotatif.

Accessoire toupie modèle 330

Façonne, aiguise, biseaute, coupe, rainure, moulure, etc. Le guide de bord ajustable s'enlève facilement pour le toupillage à main libre. Le modèle 330 peut être utilisé avec les modèles 270, 275, 280, 285, 380, 395, 398 et 850.

Arbreflexiblemodele225

Permet le contrôle du bout des doigts pour les coins serrés et les endroits difficiles d'accès. Le cable de 914.4 (36 po) de long se fixe sur les modèles 275, 285, 395, 398 et 850. Sa poignée genre crayon de 13,0 mm de diamètre ne chauffe pas et est idéale pour ciselage léger sur le bois et autres usages.

Colonne pour perceuse modèle 212

Surface de travail de 6 pouces carrés, 0 à 76,2 mm de profondeur, pour le perçage de précision, le toupillage et le rainurage. Table rainurée pour guides ou serra-flan. Peut tenir les modèles 275, 285, 395, 398 et 850.

Table de façonnage et toupillage modèle 231

Transforme l'Outil Rotatif en une machine à façonne le bois montée sur établi. Cramponnez-la à un établi et vous pourrez alors faire un travail de qualité professionnelle en rainurage, ébarbage, mortaisage et ponçage de formes irrégulières avec exactitude et facilité. Grande table de travail de 203,2 x 152,4. S'utilise avec les modèles 270, 275, 280, 285, 370, 380, 395, 398 et 850.

Garantie limitée de dremel

Votre Outil Rotatif Dremel est garanti contre les vices de matériaux ou d'execution pendant un délai de cinq ans depuis la date d'achat. Dans l'hypothèse où le produit ne se conformerait pas à cette garantie écrite, veuillez procéder de la façon suivante :

1. NE RAPPORTEZ PAS le produit à l'endroit où vous l'avez acheté.
2. Emballez avec soin le produit seul, sans aucun autre article, et renvoyez-le, port payé, accompagné :

A. d'une copie de votre preuve d'achat datée (veuillez en garder une copie pour vous-même) B. d'une déclaration écrite concernant la nature du problème C. d'une indication de vos nom, adresse et numéro de téléphone, à l'adresse suivante :

Consultez votre distributeur local ou écrivez à :

Dremel

Nous vous recommandons d'assurer le paquet contre la perte ou les dommages en cours de route dont nous ne pouvons assumer la responsabilité.

Cette garantie n'est offerte qu'à l'acheteur enregistré d'origine. LES DOMMAGES AU PRODUIT RÉSULTANT DE MANIPULATIONS, ACCIDENT, USAGE ABUSIF, NÉLGENCE, RÉPARATIONS OU ALTERNATIONS NON AUTORISÉES, UTILISATION D'ACCESSOIRENS NON APPROUVÉS OU AUTRES CAUSES NON LIÉES À LA DEFAILLANCE DES MATÉRIAUX OU DE L'EXÉCUTION NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Aucun employé, mandataires, vendeur ou autre personne n'est autorisé à accorder des garanties au nom de Dremel. Si l'inspection effectuée par Dremel révèle que le problème a été causé par une défaillance des matériaux ou de l'exécution dans les limites de la garantie, Dremel réparera ou remplacera le produit gratuitement et renverra le produit port payé. Si elles peuvent être effectuées, les réparations rendues nécessaires par l'usure normale ou un usage abusif, ou les réparations du produit une fois expirée la période de garantie, seront facturées aux tarifs réguliers de l'usine.

DREME L N'ACCORDE AUCUNE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE OU IMPLICITE, ET TOUTES LES GARANTIES IMPLICITES DE COMMERCIALISATION ET D'APTITUDE À UN USAGE PARTICULIER EN SUS DE L'OBILIGATION SUSVISÉE SONT DENIÉES PAR LES PRÉSENTES PAR DREME L ET EXCLUES DE CETTE GARANTIE LIMITÉE.

Cette garantie vous accorde certains droits précis, et vous pouvez également avoir d'autres droits qui varient d'un endroit à un autre. L'obligation du garant se limite à réparer ou remplacer le produit. Le garant n'est responsable d'aucun dommage accessoire ou indirect attribuable à cette supposée défaillance. Certaines juridictions ne permettent pas l'exclusion ou la limitation des dommages accessoire ou indirects; il se peut donc que les limitations ou l'exclusion qui précède ne s'appliquent pas à vous.

En ce qui concerne les prix et la façon de vous prévaloir de la garantie sur le territoire continental des États-Unis, mettez-vous en contact avec votre distributeur Dremel local.

Exporté par: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E. U. A.

Importé en Mexico par: Robert Bosch, S. A. de C. V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de Mexico, C. P. 50070, Tel. [phone]

Dremel peut substituer tout accessoire de valeur égale.

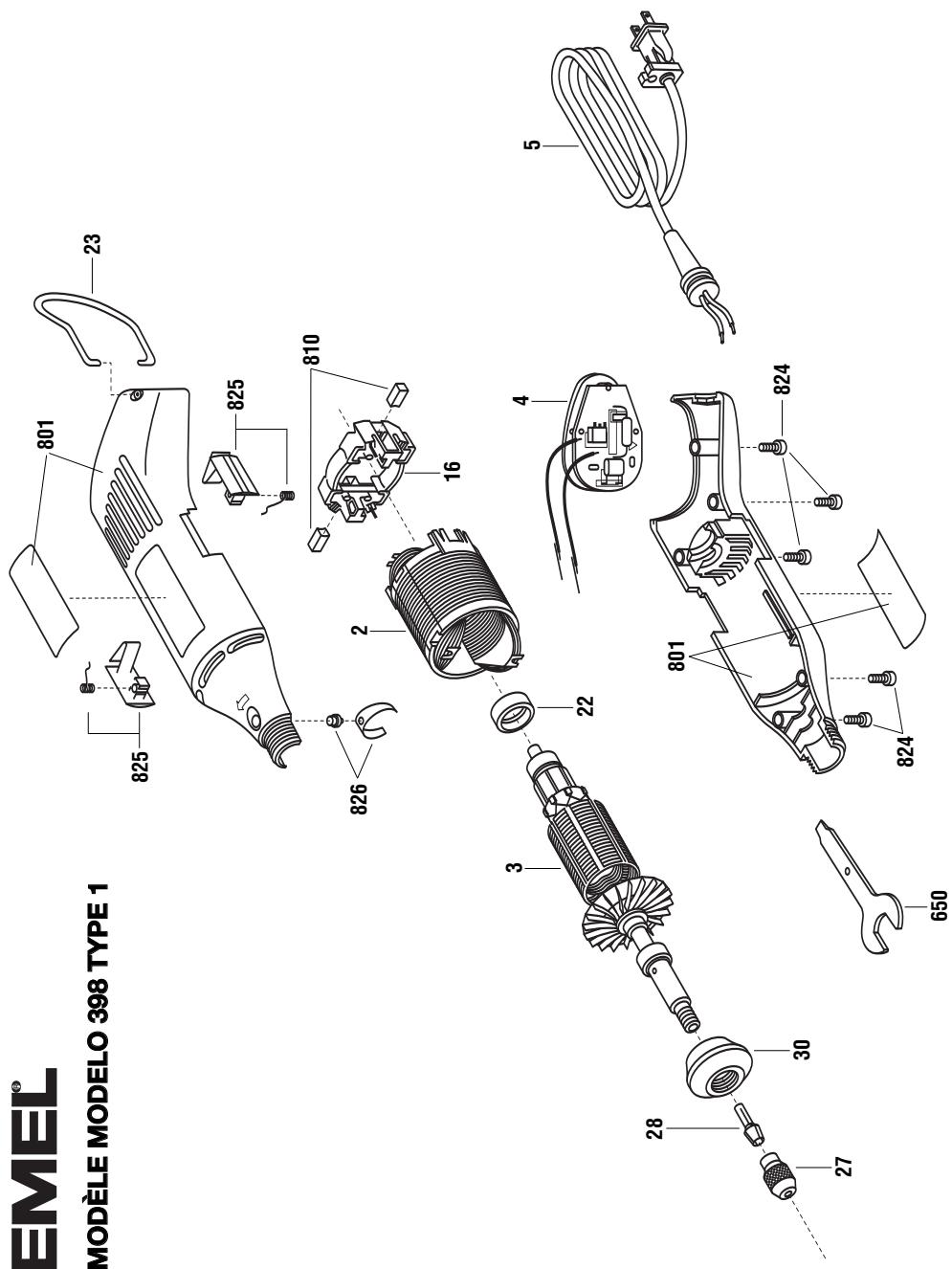

MODEL MODELE MODELO 398 TYPE 1

ORDER BY PART NUMBER, NOT CODE NUMBER COMMANDEZ PAR LE NUMERO DE LA PIECE—NON PAR LE NUMERO DE CODE ORDERNE POR NUMERO DE PIEZA, NO POR NUMERO DE CODIGO

CODE NO. NO. DE CODE NUMERO DE CODIGO	PART NO. NO. DE LA PIECE NUMERO DE PIEZA	DESCRIPTION	DESCRIPTION	DESCRIPCION
2	2610907324	Field Assembly	Champ d'induit	Ensamblaje de campo
3	2610913866	Armature & Bearing Assembly	Ensemble de l'armature et palier	Ensamblaje de inducido y rodamientos
4	2610913925	Control Panel Assembly	Ensemble du panneau de commande	Ensamblaje del panel de control
5	2610913926	Cord	Cordon	Cordón
16	2615302530	Brush Holder Assembly	Ensemble de porte-balai	Ensamblaje de portaescobillas
22	2615302505	Isolator	Manchon isolant	Aislante
23	2615294043	Hanger	Bride de suspension	Gancho
27	2615297355	Collet Nut	Ecrou De Douille	Tuerca del portaherramienta
28	2615000480	Collet	Douille	Portaherramienta
30	2615302536	Housing Cap	Chapeau du bâti	Tapa de la caja protectora
650	2615990962	Wrench	Clé	Llave de tuercia
801	2610913928	Housing Set	Bâti	Juego de caja protectora
810	2615302517	Brush (pair)	Balais (paire)	Escobillas (par)
824	2615294035	Screws (includes 5)	Vis (5-incluses)	Tornillos (incluye 5)
825	2615302806	Brush Door w/ Spring (pair)	Chapeau de balai et ressort (paire)	Tapa para escobillas y muelle (par)
826	2615302807	Collet Lock Assembly	Ensemble du verrou de douille	Ensamblaje del cierre del portaherramienta
WRITE FOR CURRENT PRICES NO C.O.D.'S	ÉCRIVEZ POUR OBTENIR LES PRIX COURANTS PAS DE P.S.L.			ESCRIBA PARA OBTENER PRECIOS ACTUALES - NO SE HACEN ENVIOS CONTRA REEMBOLS

CODE NO. PART NO. NO. DE CODE NO. DE PIECE

NO. DE CODE NO. DE PIECE NO. DE CODIGO NO. DE PIEZA

DESCRIPTION Écrou de douille (non fourni) Douille de 3,2 mm offerte cor (non fournie) Douille de 2,4 mm offerte cor (non fournie) Douille de 1,6 mm offerte cor (non fournie) Douille de 0.8mm offerte cor (non fournie) Noyau d'arbre flexible Clé offerte comme accessoire (non fournie) Capuchon d'entrainment Guide

CODE NO. NO. DE CODE NO. DE CODIGO	PART NO. NO. DE PIECE NO. DE PIEZA	DESCRIPTION	DESCRIPTION	DESCRIPCION
1	4484	Collet Nut (Not included)	Écrou de douille (non fourni)	Tuerca del portaherramienta (no incluida)
2	480	1/8" Collet available as Accessory (Not included)	Douille de 3,2 mm offerte comme accessoire (non fournie)	Portaherramienta de 3,2 mm disponible como accesorio (no incluido)
	481	3/32" Collet available as Accessory (Not included)	Douille de 2,4 mm offerte comme accessoire (non fournie)	Portaherramienta de 2,4 mm disponible como accesorio (no incluido)
	482	1/16" Collet available as Accessory (Not included)	Douille de 1,6 mm offerte comme accessoire (non fournie)	Portaherramienta de 1,6 mm disponible como accesorio (no incluido)
	483	1/32" Collet available as Accessory (Not included)	Douille de 0,8 mm offerte comme accessoire (non fournie)	Portaherramienta de 0,8 mm disponible como accesorio (no incluido)
3	529410970	Flexible Shaft Core	Noyau d'arbre flexible	Nucleo del eje flexible
4	90962	Wrench Available as Accessory (Not included)	Clé offerte comme accessoire (non fournie)	Llave de tuerca disponible como accesorio (no incluida)
5	529417870	Driver Cap	Capuchon d'entrainment	Tapa del impulsor
6	2615302049	Guide	Guide	Guía
7	2615302102	Guide insert		Guía para insertar
8	2615302103	Screw spring & nut		Destornillador, Muelle & Tuerca
