| Type de produit | Clavier numérique sans fil pour systèmes d'alarme PowerMax |
| Marque | VISONIC |
| Modèle | MCM-140PLUS |
| Alimentation | Pile lithium 3 VDC, CR123A |
| Poids | 105 g (3,7 oz) |
| Fréquence de fonctionnement | 315, 433,9, 868,95 ou 869,2625 MHz selon pays |
| Consommation en veille | ~10 μA |
| Consommation en transmission | ~95 mA (DEL et rétroéclairage inclus) |
| Espérance de vie de la pile | 3 ans (utilisation typique) |
| Température de fonctionnement | 0 °C à 49 °C |
| Type d'ID transmis | PowerCode (MCM-140) ou CodeSecure (MCM-140+) |
| Fonctions principales | Armement/désarmement, panique, incendie, urgence, commande de dispositifs X-10 ou PGM, sortie auxiliaire |
| Indications visuelles | DEL rouge (transmission), ambre (programmation/batterie faible), verte (frappe touche) |
| Rétroéclairage | Sélectionnable (ON/OFF) |
| Supervision | Automatique (intervalle 60 min ou selon normes locales) |
| Montage | Mural (support fourni) |
| Normes | EN50131-1 Grade 2 Classe II, FCC Part 15, IC, RTTE |
| Nombre d'utilisateurs | Jusqu'à 8 codes (maître + utilisateurs) |
| Entretien | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs |
| Sécurité | Code maître par défaut 1111 ; récupération possible avec alerte panique |
FOIRE AUX QUESTIONS - MCM-140PLUS VISONIC
Questions des utilisateurs sur MCM-140PLUS VISONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice MCM-140PLUS - VISONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MCM-140PLUS de la marque VISONIC.

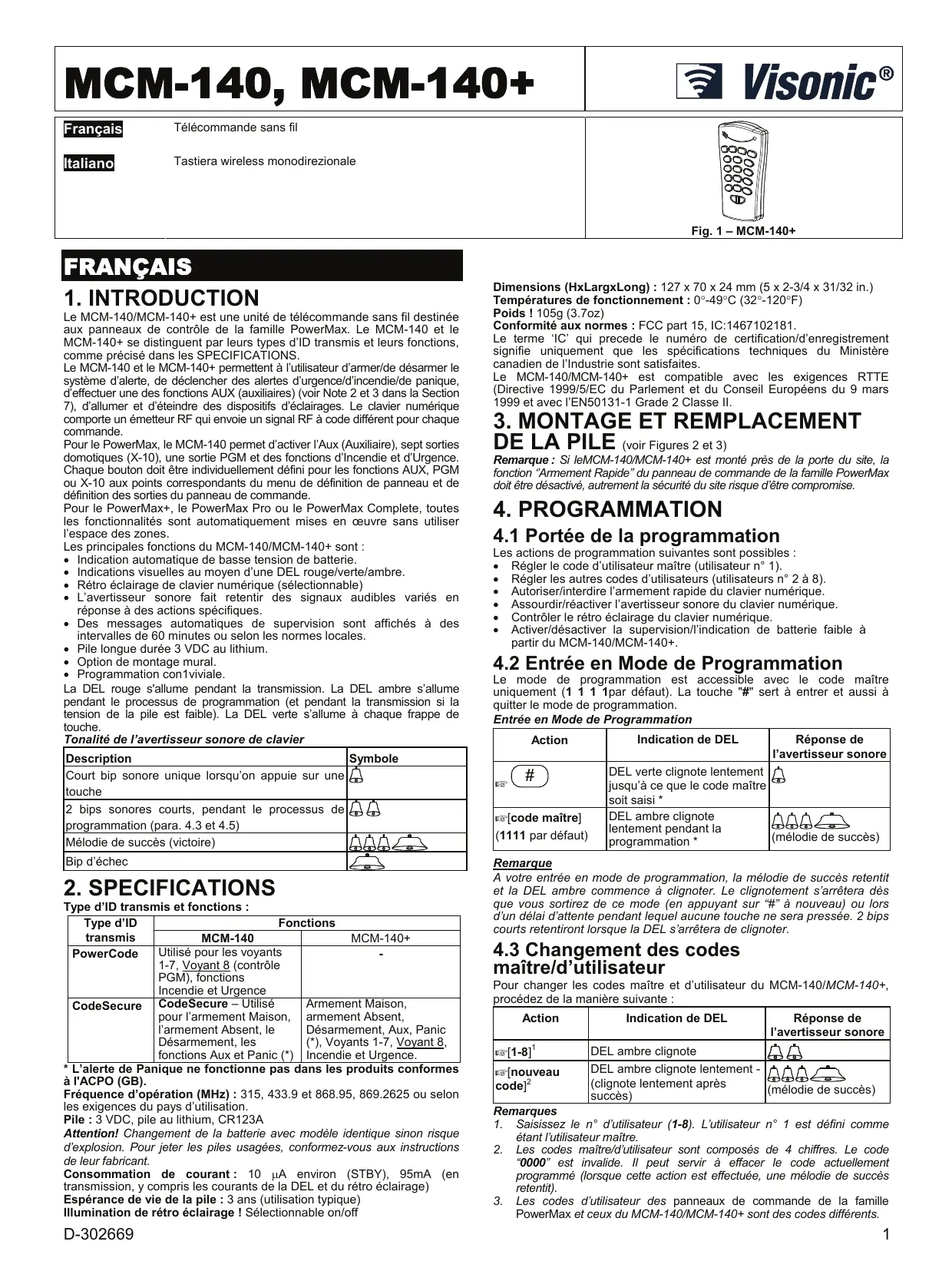

MODE D'EMPLOI MCM-140PLUS VISONIC
Télécommande sans fil
Le MCM-140/MCM-140+ est une unité de télécommande sans fil destinée aux panneaux de contrôle de la famille PowerMax. Le MCM-140 et le MCM-140+ se distinguent par leurs types d'ID transmis et leurs fonctions, comme précisé dans les SPECIFICATIONS.
Le MCM-140 et le MCM-140+ permettent à l'utilisateur d'armer/de désarmer le système d'alerte, de déclencher des alertes d'urgence/d'incendie/de panique, d'effectuer une des fonctions AUX (auxiliaires) (voir Note 2 et 3 dans la Section 7), d'allumer et d'éteindre des dispositifs d'éclairages. Le clavier numérique compte un émetteur RF qui envoie un signal RF à code différent pour chaque commande.
Pour le PowerMax, le MCM-140 permet d'activer l'Aux (Auxiliaire), sept sorties domotiques (X-10), une sortie PGM et des fonctions d'Incendie et d'Urgence. Chaque bouton doit être individuellement défini pour les fonctions AUX, PGM ou X-10 aux points correspondants du menu de définition de panneau et de définition des sorties du panneau de commande.
Pour le PowerMax+, le PowerMax Pro ou le PowerMax Complete, toutes les fonctionnalités sont automatiquement mises en œuvre sans utiliser l'espace des zones.
Les principales fonctions du MCM-140/MCM-140+ sont : - Indication automatique de la tension de batterie. - Indications visuelles au moyen d'une DEL rouge/verte/ambre. - Rétroéclairage de clavier numérique (sélectionnable) - L'avertisseur sonore fait retentir des signaux audibles variés en réponse à des actions spécifiques. - Des messages automatiques de supervision sont affichés à des intervalles de 60 minutes ou selon les normes locales. - Pile longue durée 3 VDC au lithium. Option de montage mural. - Programmation conviviale.
La DEL rouge s'allume pendant la transmission. La DEL amber s'allume pendant le processus de programmation (et pendant la transmission si la tension de la pile est faible). La DEL verte s'allume à chaque frappe de touche.
Tonalité de l'avertisseur sonore du clavier
| Description | Symbole |
| Court bip sonore unique lorsqu'on appuie sur une touche | # |
| 2 bips sonores courts, pendant le processus de programmation (para. 4.3 et 4.5) | # |
| Mélodie de succès (victoire) | # |
| Bip d'échec | # |
2. Specifications
Type d'ID transmis et fonctions :
| Type d'ID transmis | Fonctions | |
| MCM-140 | MCM-140+ | |
| PowerCode | Utilisé pour les voyageurs 1-7, Voyant 8 (contrôle PGM), fonctions Incendie et Urgence | - |
| CodeSecure | CodeSecure – Utilisé pour l'armement Maison, l'armement Absent, le Désarmement, les fonctions Aux et Panic (*) | Armement Maison, armement Absent, Déssarmement, Aux, Panic (*), Voyants 1-7, Voyant 8, Incendie et Urgence. |
- L'alerte de Panique ne fonctionne pas dans les produits conformes à l'ACPO (GB). Fréquence d'opération (MHz) : 315, 433.9 et 868.95, 869.2625 ou selon les exigences du pays d'utilisation. Pile: 3 VDC, pile au lithium, CR123A. Attention! Changement de la batterie avec modèle identique sinon risque d'explosion. Pour jeter les piles usagées, conformez-vous aux instructions de leur fabricant. Consommation de courant: 10 μA environ (STBY), 95mA (en transmission, y compris les courants de la DEL et du rétroéclairage). Espérance de vie de la pile: 3 ans (utilisation typique). Illumination de rétroéclairage! Sélectionnable on/off.
Températures de fonctionnement: 0° - 49°C (32^ - 120^) Poids: 105g (3.7oz)
Conformité aux normes : FCC part 15, IC:1467102181.
Le terme 'IC' qui précède le numéro de certification/d'enregistrement signifie uniquement que les spécifications techniques du Ministère canadien de l'Industrie sont satisfaites.
Le MCM-140/MCM-140+ est compatible avec les exigences RTTE (Directive 1999/5/EC du Parlement et du Conseil Européens du 9 mars 1999) et avec l'EN50131-1 Grade 2 Classe II.
3. Montage et remplacement de la PIL (voir figures 2 et 3)
Remarque: Si le MCM-140/MCM-140+ est monté près de la porte du site, la fonction "Armement Rapide" du panneau de commande de la famille PowerMax doit être désactivée, autrement la sécurité du site risque d'être compromise.
4.1 Portée de la programmation
Les actions de programmation suivantes sont possibles :
- Régler le code d'utilisateur maître (utilisateur n° 1).
- Régler les autres codes d'utilisateurs (utilisateurs n° 2 à 8). Autoriser/interdire l'armement rapide du clavier numérique. Assourdir/reactiver l'avertisseur sonore du clavier numérique.
- Contrôler le rétroéclairage du clavier numérique.
- Activer/désactiver la supervision/l'indication de batterie faible à partir du MCM-140/MCM-140+.
4.2 Entrée en mode de programmation
Le mode de programmation est accessible avec le code maître uniquement (1 1 1 1 par défaut). La touche "#" sert à entrer et aussi à quitter le mode de programmation.
Entrée en Mode de Programmation
| Action | Indication de DEL | Réponse de l'advertisseur sonore |
| # | DEL verte clignote lentement jusqu'à ce que le code maître soit saisi * | # |
| [code maître] (1111 par défaut) | DEL amber clignote lentement pendant la programmation * | (mélodie de succès) |
Remarque
À votre entrée en mode de programmation, la méthode de succès retentit et la DEL amber commence à clignoter. Le clignotement s'arrête dès que vous sortirez de ce mode (en appuyant sur "#" à nouveau) ou lors d'un début d'attente pendant lequel aucune touche ne sera pressée. 2 bips courts retentiront lorsque la DEL s'arrête de clignoter.
4.3 Changement des codes maître/d'utilisateur
Pour changer les codes maître et d'utilisateur du MCM-140/MCM-140+, procédez de la manière suivante:
| Action | Indication de DEL | Réponse de l'advertisseur sonore |
| [1-8]1 | DEL amber clignote | |
| [nouveau code]2 | DEL amber clignote lentement - (clignote lentement après succès) | (mélodie de succès) |
Remarques
- Saisissez le n° d'utilisateur (1-8). L'utilisateur n° 1 est défini comme étant l'utilisateur maître.
- Les codes maître/d'utilisateur sont composés de 4 chiffres. Le code "0000" est invalide. Il peut servir à effacer le code actuellement programmé (lorsque cette action est effectuée, une mélodie de succès retentit).
- Les codes d'utilisateur des panneaux de commande de la famille PowerMax et ceux du MCM-140/MCM-140+ sont des codes différents.
- Les actions de désarmement qui sont effectuées parels utilisateurs 5-8 sont considérées comme un désarmement de la clé de porte. L'option LATCHKEY (Clé de porte) doit être activée dans les panneaux de commande de la famille PowerMax.

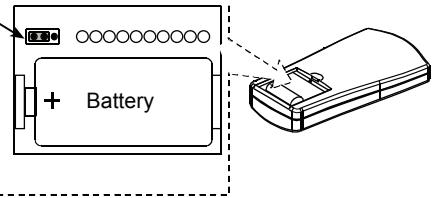

4.4 Récupération du code maître par défaut
Si le code maître est oublié, il est possible de rappeler le code maître par défaut de l'usine "1111". Pour assurer que des personnes non autorisées n'abusent pas de cette possibilité, une alerte de panique est automatiquement transmise aux panneaux de commande de la famille PowerMax lorsque cette opération est réalisée.
Pour rappeler le code maître par défaut et prévenir le déclenchement de l'alerte de panique, réglez les panneaux de commande de la famille PowerMax sur le mode Installateur (voir le guide de programmation PowerMax, para. 1.2 / Guide de l'installateur PowerMax+, PowerMax PRO et PowerMax Complete, para. 4.1.3) et procédez comme précisé dans l'illustration suivante.
Retirer la pile, déplacer le cavalier sur la droite (100) et remettre en place la pile (la LED rouge clignote). Au bout de 4 secondes, la mélodie d'indication de succès est émise et la LED rouge s'allume de manière stable. Remettre le cavalier dans sa position initiale (sur la gauche)
4.5 Options de programmation spéciale
| Armement rapide TOTAL ON et PARTIEL ON (défaut OFF) |
| #, # [code maître](La LED ambre clignote)9, 91, 9AWAY* |
| Armement rapide OFF |
| #, # [code maître](La LED ambre clignote)9, 91, 9OFF* |
| Avertisseur ON (défaut ON) |
| #, # [code maître](La LED ambre clignote)9, 92, 9AWAY* |
| Avertisseur OFF |
| #, # [code maître](La LED ambre clignote)9, 92, 9OFF* |
| Rétro éclairage ON (défaut ON) |
| #, # [code maître](La LED ambre clignote)9, 93, 9AWAY* |
| Rétro éclairage OFF |
| #, # [code maître](La LED ambre clignote)9, 93, 9OFF* |
| Important: Dans les processus qui suivent, l'instruction 4 concerne le MCM-140 uniquement. Pour le MCM-140+, utilisez le à la place. Supervision / Indication de batterie faible ON (défaut OFF) ** |
| #, # [code maître](La LED ambre clignote)9, 94, 9AWAY* |
| Supervision / Indication de batterie faible OFF |
| #, # [code maître](La LED ambre clignote)9, 94, 9OFF* |
- Pour indiquer le succès, la DEL amber clignote et l'avertisseur sonore retentit deux fois. Le message de supervision est envoyé une fois par heure ou selon les normes locales. * En cas de batterie faible, un message de panne sera affiché pour la zone qui a été sélectionnée pour la touche FIRE (Incendie).
5.1 Inscrire les fonctions d'armement, de désarmement, aux et panique
Pour inscrire les fonctions d'armement Maison/Absent, Désarmement, Aux et Panique, reportez-vous à la figure 4A.
Remarque: Si vous utilisez la fonction de clé de porte, et que les emplacements porte-clés (5-8) sont programmés avec un MCM-140/MCM-140+, toutes les actions de désarmement réalisées par le MCM-140/MCM-140+ seront considérées comme un désarmement de clé de porte.
5.2 Inscrire les fonctions lumières, incendie et urgence
Les fonctions de contrôle PowerCode suivantes du MCM-140 (et pas du MCM-140+) peuvent être inscrites : dispositifs X-10 (1-7), soit PGM (activées par [8]). Incendie et Urgence.
Pour l'inscription, reportez-vous à la figure 4A.
Remarque
Définissez les zones inscrites avec des dispositifs X-10 et PGM en tant que zone 'sans alerte', pour empêcher l'affichage d'une alerte lorsque le dispositif est activé.
5.3 Programmer les dispositifs pgm/x-10 en tant que 'zones on by' (mcm-140)
Pour permettre l'activation des dispositifs PGM/X-10 à partir du MCM-140/MCM-140+, ils doivent être programmés en tant 'Zones On by'. Pour le processus de programmation, reportez-vous au guide de programmation du PowerMax, section 7 (Définition des paramètres de sortie).
7. Operation
La table suivante présente la manière d'activer les différentes fonctions.
| Fonction | Actions |
| Armement Partiel (HOME) | [HOME][code utiliser] (1) |
| Armement Total (AWAY) | [AWAY][code utiliser] |
| Déarmement | [OFF][code utiliser] |
| Dispositif X-10 (1-7) ON | [LIGHT][1-7] |
| Dispositif X-10 (1-7) OFF | [LIGHT][OFF][1-7] |
| Contrainte (en option) | [LIGHT][8] |
| Contrainte (en option) | [LIGHT][OFF][8] |
| Fonction AUX | * (≈ 2 sec.) (2) |
| Alarme Urgence | * (≈ 2 sec.) (6) |
| Alarme incendie | (≈ 2 sec.) (6) |
| Alarme panique | * (≈ 2 sec.) (6) |
| Armement "Memcle" | [AWAY][AWAY] (3) |
| Armement Rapide | [AWAY](≈ 2 sec.). (DEL clignote, puis s'allume en ROUGE en cours de transmission) |
Remarques
- Huit codes d'utilisateur sont possibles (le code d'utilisateur n° 1 est le code de l'utilisateur maître). Le code maître par défaut de l'usine est '1111'. Une fois saisi un code valide ou une commande valide, la mélodie de succès (victoire) retentit et la DEL rouge s'allume brievement (indication de transmission).
- MCM-140: En appuyant sur Suivi du n° du dispositif X-10 voulu (1-7) ce dispositif est allumé (des bijis de succès retentissent). Si ces actions sont réalisées à nouveau le dispositif est éteint. Pour que le dispositif X-10 s'éteigne lorsque la touche d'éclairage est pressée pour la deuxième fois, le mode de Basculement (Toggle) doit être sélectionné. Il peut être sélectionné dans le 'Temps PGM/X-10' sous '4. Définir le panneau' dans le mode Installateur (reportez-vous au guide de programmation du PowerMax, para. 5.20). Le processus de réglage est précisé dans le guide de l'instructor.
- La fonction AUX fonctionne exactement comme la touche [?] du porteclés (keyfob). En appuyant sur la touche de Fonction Auxiliaire (*) ((≈ 2 sec.), vous déclenchez l'action STATUS (annonce d'état du système), l'action INSTANT (annulation de retard de saisie) ou l'action PGM (activation de la sortie PGM ou des unités X-10), selon la programmation antérieure de l'installeur. Pour sélectionner la fonction auxiliaire voulue, reportez-vous au guide de l'installeur du panneau de commande que vous utilisez.
- Pour la fonction d'armement de la MEMCLE (LATCHKEY), appuyez sur AWAY (Armement Total), attendez jusqu'à ce que la DEL rouge s'éteigne, puis appuyez à nouveau sur la touche AWAY. La DEL rouge s'allume et s'éteint à nouveau.
À partir du PowerMax version V1.16 : Pour désarmer la Memcle (Latchkey), le MCM-140/MCM-140+ peut être appris par le PowerMax en tant qu'utilisateur 5, 6, 7 ou 8. Vous pouvez utiliser le code MCM 1, 2, 3, 4, 5, 6, 7 ou 8.
- Si vous appuyez sur une combinaison de code non valable (pas un code maître / code d'utiliser) un bip d'échec retentit.
- Si la séquence de frappe n'est pas achevée pendant le délai d'attente, la fonction désirée ne sera pas exécutée.
- Si vous appuyez sur les boutons Urgence, Incendie ou Panique, les DELs rouge et verte clignoteront en alternance pendant 2 secondes pour alerter l'utilisateur. La DEL rouge s'allume pendant la transmission. La fonction de panique peut être programmée (activée ou désactivée) par l'installateur.
- Si la commande d'armement MAISON ou ABSENT est utilisée avec un code d'utilisateur non valable, la commande ne sera pas réalisée. Pour saisir à nouveau la commande d'armement MAISON/ABSENT, vous avez 2 possibilités :
a. Attendez jusqu'à l'expiration du délai d'attente et que la DEL verte s'arrête de clignoter. Ensuite, réessayez. b. Appuyez deux fois sur Partiel/Desarmement puis saisissez à nouveau le code d'utilisateur
8. Conformite aux NORMES
Cet appareil se conforme aux exigences et dispositions essentielles de la Directive 1999/5/EC du Parlement et du Conseil Européens du 9 mars 1999 sur l'équipement des terminaux de radio et de télécommunication.
Allocations de fréquences pour les appareils sans fil dans les pays d'Europe :
433,92 MHz ne comporte aucune restriction dans aucun état-membre de l'UE. 315 MHz est interdite dans tout état-membre de l'UE. 868,95 MHz (large bande) est autorisée dans tous les états-membres de l'UE. 869,2625 MHz (bande étroite) n'est limitée dans chaque état-membre de l'UE. L'utilisateur est averti que tous changements ou modifications faits à l'unité et n'ayant pas été expressément approuvés par Visonic
Ltd. est susceptible d'annuler le FCC de l'utilisateur ou de toute autre autorité l'autorisant à opérer cet équipement.
Le modèle 315 MHz de cet appareil se conforme au Chapitre 15 des Règles de la FCC et aux règles RSS-210 du Ministère de l'Industrie et des Sciences du Canada. L'opération est assujettie à ces deux conditions : (1) Cet appareil ne doit pas être à l'origine de perturbations nocives, et (2) cet appareil doit accepter toute perturbation reçue, y compris une perturbation susceptible d'être à l'origine d'un fonctionnement indésirable.
| Déclaration de recyclage du produit W.E.E.E Pour obtenir des informations de recyclage, contactez la société qui vous a vendu ce produit. Si vous ne rentré pas le produit pour réparation mais pour vous en débarrasser, assurez-vous qu'il soit renvoyé, identifié correctement par votre fournisseur. Ce produit ne peut-être jeter à la poubelle. Directive CE/2002/96 Déchets des équipements électriques et électroniques. |
En conformité avec les réglementations en vigueur, la déclaration de conformité pour ce produit est disponible à l'adresse suivante:
UNIT 6 MADINGLEY COURT CHIPPENHAM DRIVE KINGSTON MILTON KEYNES
MK10 0BZ. Téléphone : 0870 7300800, Fax : 0870 7300801
Faire glisser le clavier dans le support jusqu'à ce qu'il soit verrouillé en place.
Fig. 2 - Montage / Montaggio
FR: Remplacer la pile (vérifier les sens d'introduction et la polarité), puis remettre en place le capot IT: Inserire la batteria (vericare la polarita) e chiudere il copercchio
Fig. 3 - Remplacement de la pile / Inserimento batteria
Remarque: Le MCM-140+ peut être inscrit à l'aide du menu ENROLL KEYFOB (pour pouvoir l'utiliser pour les fonctions d'armement, désarmement, AUX et Panique). Le MCM-140+ ne peut être inscrit à l'aide du menu ENROLL WL DEVICE. Figure 4A - Inscription / Suppression des fonctions du MCM-140 et du MCM-140+ dans la mémoire PowerMax
(^**) Se la stesso tasto funzione è gli stato codificato in un'altra zona, si udirà il la melodia felice due volte consecutive Note: La tastiera MCM-140+ più essere registrata tramite il menu REGISTRAZIONE TASTIERA (per abilitarla alle funzioni di inserimento, disinserimento, AUX e Panico). MCM-140+ non più essere registrata tramite il menu REGISTRAZIONE DISPOSITIVO. Figura 4A – Registrazione / Eliminazione della MCM-140 e MCM-140+ nella memoria della PowerMax Pour inscrire toutes les fonctions du MCM-140/MCM-140+ (pour des détails, voir les specifications), entrez dans le Mode Installateur du PowerMax+ / PowerMax Pro / PowerMaxComplete et procédez comme précisé dans l'illustration suivante. Pour inscrire les fonctions AUX, X-10, Incendie et Urgence du MCM-140 (envoyées en tant que messages PowerCode) chaque bouton doit être inscrit pour une zone distincte qui a sélectionné les paramétres requis.
Figure 4B - Inscription/Suppression d'un MCM-140 et d'un MCM-140+ dans la mémoire PowerMax+ / PowerMax Pro / PowerMaxComplete
