| Tipo di prodotto | Tastierino numerico wireless per sistemi di allarme PowerMax |
| Marca | VISONIC |
| Modello | MCM-140PLUS |
| Alimentazione | Batteria al litio 3 VCC, CR123A |
| Peso | 105 g (3,7 once) |
| Frequenza operativa | 315, 433,9, 868,95 o 869,2625 MHz a seconda del paese |
| Consumo in standby | ~10 μA |
| Consumo in trasmissione | ~95 mA (LED e retroilluminazione inclusi) |
| Durata prevista della batteria | 3 anni (utilizzo tipico) |
| Temperatura di funzionamento | Da 0 °C a 49 °C |
| Tipo di ID trasmesso | PowerCode (MCM-140) o CodeSecure (MCM-140+) |
| Funzioni principali | Inserimento/disinserimento, panico, incendio, emergenza, comando dispositivi X-10 o PGM, uscita ausiliaria |
| Indicazioni visive | LED rosso (trasmissione), ambra (programmazione/batteria scarica), verde (tasto premuto) |
| Retroilluminazione | Selezionabile (ON/OFF) |
| Supervisione | Automatica (intervallo 60 min o secondo normative locali) |
| Montaggio | A parete (staffa fornita) |
| Norme | EN50131-1 Grado 2 Classe II, FCC Parte 15, IC, RTTE |
| Numero di utenti | Fino a 8 codici (master + utenti) |
| Manutenzione | Pulire con un panno morbido e asciutto; non utilizzare prodotti aggressivi |
| Sicurezza | Codice master predefinito 1111; recupero possibile con allarme panico |
Domande frequenti - MCM-140PLUS VISONIC
Domande degli utenti su MCM-140PLUS VISONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di movimento in formato PDF gratuitamente! Trova il tuo manuale MCM-140PLUS - VISONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MCM-140PLUS del marchio VISONIC.

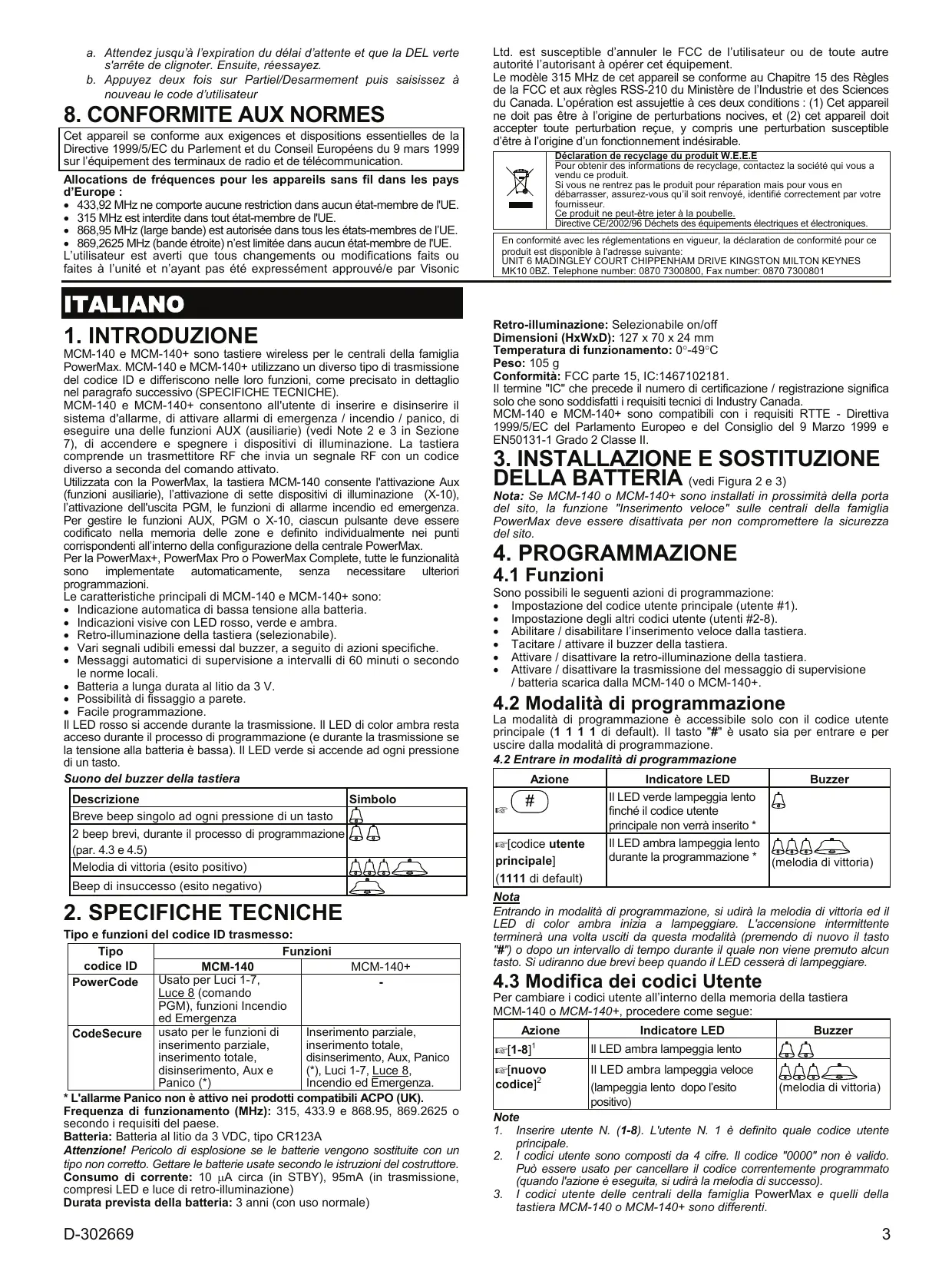

MANUALE UTENTE MCM-140PLUS VISONIC
Tastiera wireless monodirezionale
Fig. 1 - MCM-140+
FRANÇAIS
1. INTRODUCTION
MCM-140 e MCM-140+ sono tastiere wireless per le centrali della famiglia PowerMax. MCM-140 e MCM-140+ utilizzato un diverso tipo di trasmissione del codice ID e differiscono nelle loro funzioni, come precisato in dettaglio nel相对较ivo successivo (SPECIFICHE TECNICHE).
MCM-140 e MCM-140+ consentono all'utente di inserire e disinserire ilsystema d'allarme, di attivare allarmi di emergenza / incendio / panico, di eseguire una delle funzioni AUX (ausiliarie) (vedi Note 2 e 3 in Sezione 7), di accendere e spegnere i dispositi di illuminazione. La tastiera comprende un trasmettitrone RF che invia un segnale RF con un codice diverso a seconda del comando attivato.
Utilizzata con la PowerMax, la tastiera MCM-140 consente l'attivazione Aux (funzioni ausiliarie), l'attivazione di sette dispositivi di illuminazione (X-10), l'attivazione dell'uscita PGM, le funzioni di allarme incendio ed emergenza. Per gestire le funzioni AUX, PGM o X-10, ciascun pulsante deve essere codificato nella memoria delle zone e definito individualmente nei punti corrispondenti all'interno della configuratura della centrale PowerMax.
Per la PowerMax+, PowerMax Pro o PowerMax Complete, tutte les fonctionality sont implementate automaticamente,ILA nécessiteri programmazioni.
Le caratteristiche principali di MCM-140 e MCM-140+ sono:
- Indicazione automatica di bassa tensione alla batteria.
- Indicazioni visive con LED grosso, verde e ambra.
- Retro-illuminatione della tastiera (selezionabile)
- Vari segnali udibili emessi dal buzzer, a seguito di azioni specifiche.
- Messaggi automatici di supervisione a intervals di 60 minuti o seconde le norme locali.
- Batteria a lunga durata al litio da 3 V.
- Possibilità di fissaggio a parete.
- Facile programmazione.
Il LED rosso si accende durante la trasmissione. Il LED di color ambra resta accesso durante il processo di programmazione (e durante la trasmissione se la tensione alla batteria è Bassa). Il LED verde si accende ad agli pressione di un tasto.
Suono del buzzer della tastiera
| Descrizione | Simbolo |
| Breve beep singolo ad agli pressione di un tasto | |
| 2 beep brevi, durante il processo di programmazione (par. 4.3 e 4.5) | |
| Melodia di vittoria (esito positivo) | |
| Beep di insuccesso (esito negativo) |
Tip e funzioni del codice ID trasmesso:
| Tipocodice ID | Funzioni | |
| MCM-140 | MCM-140+ | |
| PowerCode | Usato per Luci 1-7, Luce 8 (comando PGM), funzioni Incendio ed Emergenza | - |
| CodeSecure | usato per le funzioni di inserimento parziale, inserimento totale, disinserimento, Aux e Panico (*) | Inserimento parziale, inserimento totale, disinserimento, Aux, Panico (*), Luci 1-7, Luce 8, Incendio ed Emergenza. |
- L'allarme Panico non è attivo nei prodotti compatibili ACPO (UK).
Frequenza di funzionamento (MHz): 315, 433.9 e 868.95, 869.2625 o secondo i requisiti del paese.
Batteria: Batteria al litio da 3 VDC, tipo CR123A
Attenzione! Pericolodi esplosisione se le batterie vengono sostituite con un tipo non corretto. Gettare le batterie usate secondo le istruzioni del costruttore.
Consumo di corrente: 10~ A circa (in STBY), 95mA (in trasmissione, compresi LED e luce di retro-illuminazione)
Durata prevista della batteria: 3 anni (con uso normale)
Retro-illuminatione: SeLECTIONABLE on/off
Dimensioni (HxWxD): 127 × 70 × 24 ~mm
Temperatura di funzionamento: 0^ - 49^
Peso: 105 g
Conformità: FCC parte 15, IC:1467102181.
Il termine "IC" che precede il numero di certificazione / registrazione significata solo che sono soddisfatti i requisiti tecnici di Industry Canada.
MCM-140 e MCM-140+ sono compatibili con i requisiti RTTE - Direttiva 1999/5/EC del Parlamento Europeo e del Consiglio del 9 Marzo 1999 e EN50131-1 Grado 2 Classe II.
3. INSTALLAZIONE E SOSTITUZIONE DELLA BATTERIA (vedi Figura 2 e 3)
Note: Se MCM-140 o MCM-140+ sono installati in prossimità della porta del sito, la funzione "Inserimento veloce" sulle centrali della famiglia PowerMax deve essere disattivata per non compensettere la sicurezza del sito.
4. PROGRAMMAZIONE
4.1 Funzioni
Sono possibili le seguenti azioni di programmazione:
- Impostazione del codice utente principale (utente #1).
- Impostazione degli altri codici utente (utenti #2-8).
- Abilitare / disabilitare l'insertimento veloce alla tastiera.
- Tacitare / attivare il buzzer della tastiera.
- Attivare / disattivare la retro-illuminatione della tastiera.
- Attivare / disattivare la trasmissione del messaggio di supervisione / batteria scarica alla MCM-140 o MCM-140+.
4.2 Modalità di programmazione
La modalità di programmatiche è accessibile solo con il codice utente principale (1 1 1 1 di default). Il tasto "#" è usato sia per entrare e per uscire dalla modalità di programmatiche.
4.2 Entrare in modalità di programmazione
| Azione | Indicatore LED | Buzzer |
| # | Il LED verde lampeggia lentofinché il codice utente principale non verrà inserto* | # |
| [codice utente principale](1111 di default) | Il LED ambra lampeggia lungodurante la programmazione* | (b E C)(melodia di vittoria) |
Nota
Entrando in modalità di programmazione, si udirà la melodia di vittoria ed il LED di color ambra inizia a lampeggiare. L'accensione intermittente terminerà una volta usciti da但这a modalità (premendo di nuovo il tasting "") o dato un intervallo di tempo durante il quale non viene premuto alcun tasto. Si udiranno due brevi beep quando il LED cesserà di lampeggiare.
4.3 Modifica dei codici Utente
Per cancellare i codici utente all'interno della memoria della tastiera
MCM-140 o MCM-140+, procedure come segue:
| Azione | Indicatore LED | Buzzer |
| [1-8]1 | II LED ambra lampeggia lento | |
| [nuovo codice]2 | II LED ambra lampeggia veloce (lampeggia lento dopo l'esito positivo) | (melodia di vittoria) |
Note
- Inserire utente N. (1-8). L'utente N. 1 è definito quale codice utente principale.
- I codici utente sono composti da 4 cître. Il codice "0000" non è valido. Puo essere usato per cancellare il codice currentemente programmato (quando l'azione è eseguita, si udira la melodia di successo).
-
I codici utente delle centrali della famiglia PowerMax e quelli della tastiera MCM-140 o MCM-140+ sono differenti.
-
Le azioni di disinserimento eseguite dagli utenti 5-8 sono considerate quali DISINSERIMENTO CHIAVE. Nella centrali PowerMax l'opzione INSERTIMENTO CHIAVE deve essere abilitato.

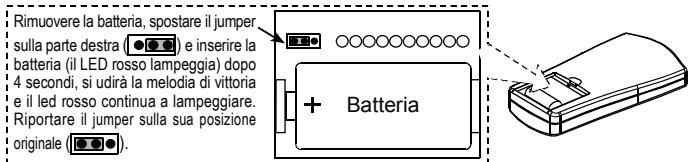

4.4 Ripristino ai valori di fabbrica del Codice Utente principale
Se il codice utente principale viene smarrito, è possibile ripristinarlo ai valori di fabbrica "1111". Per assicurare che esta procedura non venga utilizzata da personne non autorizzato, un allarme di panico viene trasmesso automaticamente alle centrali della famiglia PowerMax, quando tale azione viene eseguita.
Per ripristinare il codice utente principale a default e prevenir l'allarme panico, impostare la centrale PowerMax in modalità Installatore (vedi Manuale di Programmazione della centrale PowerMax utilizzata) e procedere come illustrato nelle figura di seguito:
4.5 Opzioni speciali
| Instrimento veloce ON (per default OFF) |
| ##, #[utente principale](LED ambra lampeggia)9, 1, AWAY* |
| Instrimento veloce OFF |
| ##, #[utente principale](LED ambra lampeggia)9, 1, OFF* |
| Buzzer ON (per default ON) |
| ##, #[utente principale](LED ambra lampeggia)9, 2, AWAY* |
| Buzzer OFF |
| ##, #[utente principale](LED ambra lampeggia)9, 2, OFF* |
| Retro-illuminatione ON (per default ON) |
| ##, #[utente principale](LED ambra lampeggia)9, 3, AWAY* |
| Retro-illuminatione OFF |
| ##, #[utente principale](LED ambra lampeggia)9, 3, OFF* |
| Importante: Nelle procedure descritte di seguito, leindicazioni4 sono riferite solo al dispositorio MCM-140. Per il dispositorio MCM-140+ premere il tasto5. |
| Messaggio di supervisione / batteria scarica ON (per default OFF)** |
| ##, #[utente principale](LED ambra lampeggia)9, 4, AWAY* |
| Messaggio di supervisione / batteria scarica OFF |
| ##, #[utente principale](LED ambra lampeggia)9, 4, OFF* |
- Per indicate l'esito positivo, si udirà il buzzer due volte e il LED amber inizierà a lampeggiare.
Il messaggio di supervisione viene trasmesso una volta all'ora o secondo le norme locali.
* In presenza di una condizione di batteria scarica, viene visualizzato un messaggio di guasto riferito alla zona nella quale è stato codificato il tasto con funzione INCENDIO.
5. REGISTRAZIONE TASTIERAMCM-140 o MCM-140+ NELLACENTRALE POWERMAX
5.1 Registrare le funzioni di Inserimento, Disinserimento, Aux e Panico
Per abilitare l'insertimento Parziale / Totale, il Disinserimento, le funzioni Aux e Panico, fare riferimento alla figura 4A.
Note: Se l'opzione INSERTERIMENTO CHIAVE è abilitata, e le posizioni (5-8) sono state utilizzate per codificare una tastiera MCM-140 o MCM-140+, le azioni di disinserimento eseguite da MCM-140 o MCM-140+ saranno considerati DISINSERIMENTO CHIAVE.
5.2 Registrazione delle funzioni luci, incendio ed emergenza
Di seguito sono descritte le funzioni di controllo PowerCode che possono essere eseguite alla tastiera MCM-140 (non MCM-140+):
Dispositivi X-10 (1-7), uscita PGM (attivata da [8]). Incendio ed Emergenza.
Per la registrazione,fare riferimento alla figura 4A
Nota
Le zone che sono destinate a comandare i dispositivi X-10 e PGM vanno definite quali zone "non-allarme", per evitare l'attivazione di un allarme agli volta che una di queste funzioni viene utilizzata.
5.3 Programmazione dei dispositivi PGM/X-10 con attivazione "Su Zona" (MCM-140)
Per consentire l'attivazione dei dispositivi PGM/X-10 alla tastiera MCM-140 o MCM-140+, queste funzioni devono essere programmati con "attivazione su zona". Per il processo di programmazione, fare riferimento alla guida di programmazione della PowerMax, sezione 7 (Definizione dei parametri di uscita).
6. REGISTRAZIONE TASTIERA MCM-140 O MCM-140+ NELLA CENTRALE POWERMAX+ / POWERMAX PRO / POWERMAXCOMPLETE (vedere figura 4B)
7. FUNZIONAMENTO
La tabella che segue descrive come attivare le varie funzioni.
| Funzione | Azioni |
| Inserimento PARZIALE | [HOME] [codice utente] (1) |
| Inserimento TOTALE | [AWAY] [codice utente] |
| Disinserimento | [OFF] [codice utente] |
| Dispositivo X-10 ON (1-7) | [LIGHT] [1-7] |
| Dispositivo X-10 OFF (1-7) | [LIGHT] [OFF] [1-7] |
| PGM ON (opzionale) | [LIGHT] [8] |
| PGM OFF (opzionale) | [LIGHT] [8] |
| Funzione AUX | * (≈ 2 sec.) (2) |
| Allarme Emergenza | (≈ 2 sec.) (6) |
| Allarme Incendio | (≈ 2 sec.) (6) |
| Allarme Panico | (≈ 2 sec.) (6) |
| Inserzione chiave | [AWAY] [AWAY] (3) |
| Inserimento PARZIALE veloce | [AWAY] (≈ 2 sec.) (il LED rosso lampeggia, poi si accende fisso durante la trasmissione) |
- É possible impostareotto codici utente (il codice utente # 1 è il codice utente principale). Il codice utente principale di fabbrica è "111".Dopo aver inserto un codice valido o un comando valido, si udirà la melodia di vittoria (esito positivo) ed il LED rosso si accenderà per breve tempo (a indicate la trasmissione in corso).
- MCM-140: Premendo seguito dal numero del dispositivo X-10 desiderato (1-7) si attiva quello dispositivo (si udirà la melodia di vittoria). Eseguendo nuovamente la stessa azione il dispositivo si spegne. Per poter spegnere il dispositivo X-10 quando il tasto luminoso è premuto per la seconda volta, bisogna selezionare la modalità "Passo passo".
Note
Questa opzione può essere selezionata in "TEMPO PGM/X-10" che si trovava nella Modalità Installatore al passo "4. Definizione di centrale" (fare riferimento alla Guida di Programmazione della PowerMax, par. 5.20). La procedura è descritta nella Guida per l'Installazione.
-
La funzione AUX funziona proprio come il tasto [^*] del trasmettitore miniaturizzato. Premendo il tasto di funzione Aux (≈ 2 sec.) si cui attivare la funzione STATO (notifica udabile dello stato delsystema), la funzione ISTANTANEO (per eliminare il ritardo in entrata) o attivare l'uscita PGM (attivazione uscita PGM o dispositivo X-10), secondo la programmazione precedentemente effettuata in centrale. Per selezionare la funzione ausiliaria desiderata,fare riferimento alla Guida per l'Installazione della centrale che si sta utilizzando.
-
Per la funzione di inserimento CHIAVE, premere il tasto TOTALE, attendere finché il LED rosso si spegne, quindi premere nuovamente il tasto TOTALE. Il LED rosso si accenderà e si spegnerà di nuovo. Per PowerMax versione V1.16: Per il disinserimento CHIAVE, MCM-140 o MCM-140+ sono essere codificati nella memoria della PowerMax quali trasmettitori 5, 6, 7 o 8. A quello punto si può utilizzato un qualunque codice della tastiera MCM-140+ (1, 2, 3, 4, 5, 6, 7, o 8).
-
Digitando una combinazione non valida (quindi non codice non riconosciuto come codice utente valido) si udira un beep lungo di insuccesso.
-
Se una sequenza di tasti non è completata entro l'intervaldo di tempo a disposizione, la funzione desiderata non viene esequita.
-
Premendo i pulsanti Emergenza, Incendio o Panico, I LED rosso e verde si accendono ad intermittenza per 2 secondi per averire l'utente. Il LED rosso resta accesso durante la trasmissione. La funzione panico vuoso èsere programmata (attivata o disattivata) dall'installatore.
-
Se attiva il dato di inserimento Parziale o Totale digitando un codice utente non valido, il dato non viene eseguito. Per attivare nuovamente il dato di inserimento PARZIALE /TOTALE, ci sono due alternative:
a. Attendere fino allo scadere dell'intervaldo di tempo a disposizione, quando il LED smette lampeggiare. Quindi riprovare.
b. Premere due volte il tasting PARZIALE /TOTALE, quando insertire di nuovo il codice utente.
8. CONFORMITA
Questo dispositivo è conforme ai requisiti essenziali e le disposizioni della Direttiva 1999/5/EC del Parlamento Europeo e del Concilio del 9 Marzo 1999 sulla strumentazione terminale radio e telecomunicazioni.
Assegnazione delle frequenze per I dispositivi wireless nei paesi europei:
433.92 MHz non ha alcuna restrizione in nessun paese membrro EU.
315 MHz non è consentita in nessun paese membrà EU.
868.95 MHz (a banda larga) è consentita in tutti i paesi membri EU.
869,2625 MHz (a banda stretta) non ha alcuna restrizione in nessun paese membrro EU.
L'utente è avertito che cambiamenti o modifiche all'unità che non siano stati espRESSamente autorizzati alla ditta Visonic Ltd., possocono invalidare all'utente il diritto di utilizzato l'apparechiatura.
Il modello a 315 MHz di quello dispositivo è compatibile con la Parte 15 dei Regolamenti FCC e RSS-210 dell'Industria e Scienze del Canada. Il funzionamento è soggetti alle due segentti condizioni: (I) Questo dispositivo non deve causare interferenze dannone, e (2) quello dispositivo deve accettare agli interferenza ricevuta, compresa un'interferenza che potrebbe causare un funzionamento non desiderato.
W.E.E.E. Prodotto dichiarato reciclabile
Per informazione, in riferimento al ricicci di quello prodotto; si deve contatterla società dove è stato acquistato. Se si scarta quello prodotto e non si ha intenzione di ripararlo, alla assicurarsi di fatto ritornare al fornitore per l'identificazione. Queuto prodotto non deve esseregettato via con la comaune spazzatura.
Direttiva 2002/96/EC Rifiuti Elettrici e Apparecchiature Elettroniche
La documentazione tecnica, come richiesto alla procedura di valutazione della
Conformità Europea (European Conformity Assessment), è custodita a:
UNIT 6 MADINGLEY COURT CHIPPENHAM DRIVE KINGSTON MILTON KEYNES MK10
0BZ.Numero di Telefono: 0870 7300800, numero di fax: 0870 7300801
Fig. 1 - Vue externe / Vista frontale
FR: Percer les 2 trouss de fixation du support sur le mur.
Insérer 2 chevilles et fixer ledit support à l'aide de 2 vis.
IT: Predisponi i due fori per il fissaggio a parete, insereire le due viti e fissate a muro
Remarque: Les boutons du PowerMax+ et OK sont respectivement représentés dans le PowerMax Pro et dans le PowerMax Complete par les boutons et Per registrar tutte le funzioni MCM-140 o MCM-140+ (per dettagli, fare riferimento alle specifiche), entrare nella modalità installazione della PowerMax+ / PowerMax Pro / PowerMaxComplete e procedere come indicato nell'illustrazione che segue. Per abilitare le funzioni AUX, X-10, Incendio ed Emergenza di MCM-140 (inviate quali messaggio PowerCode) agli pulsante deve essere registrato in una zona separata con impostazioni adequate.

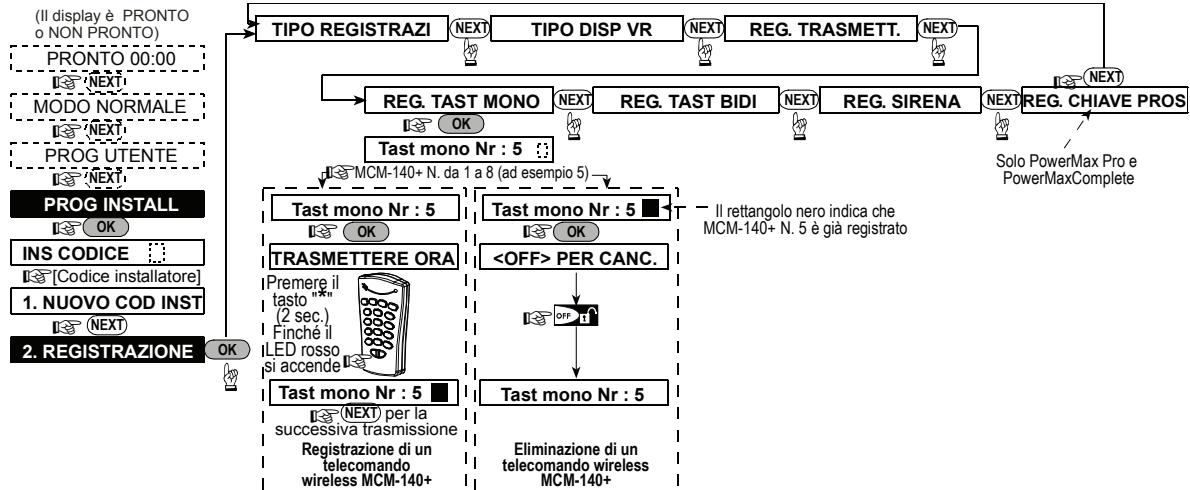

Figura 4B - Registrazione / Eliminazione della tastiera MCM-140 e MCM-140+ nella memoria della PowerMax+/PowerMax Pro/ PowerMaxComplete
Note: I pulsanti & OK della PowerMax+ sono rappresentati nella PowerMax Pro ed nella PowerMaxComplete rispettovamente dai pulsanti & iOK.
