MODE D'EMPLOI F 600 JOTUL
Avis de sécurité: Une installation non appropriée de ce poêle de chauffage risque de provoquer un incendie. Assurez votre sécurité en respectant les directives d'installation suivantes. Consultez les autorités locales du bâtiment ou de la prévention des incendies au sujet des restrictions et exigences relatives aux inspections d'installations dans notre région.
Jotul F 600 est un produit de combustion clean.

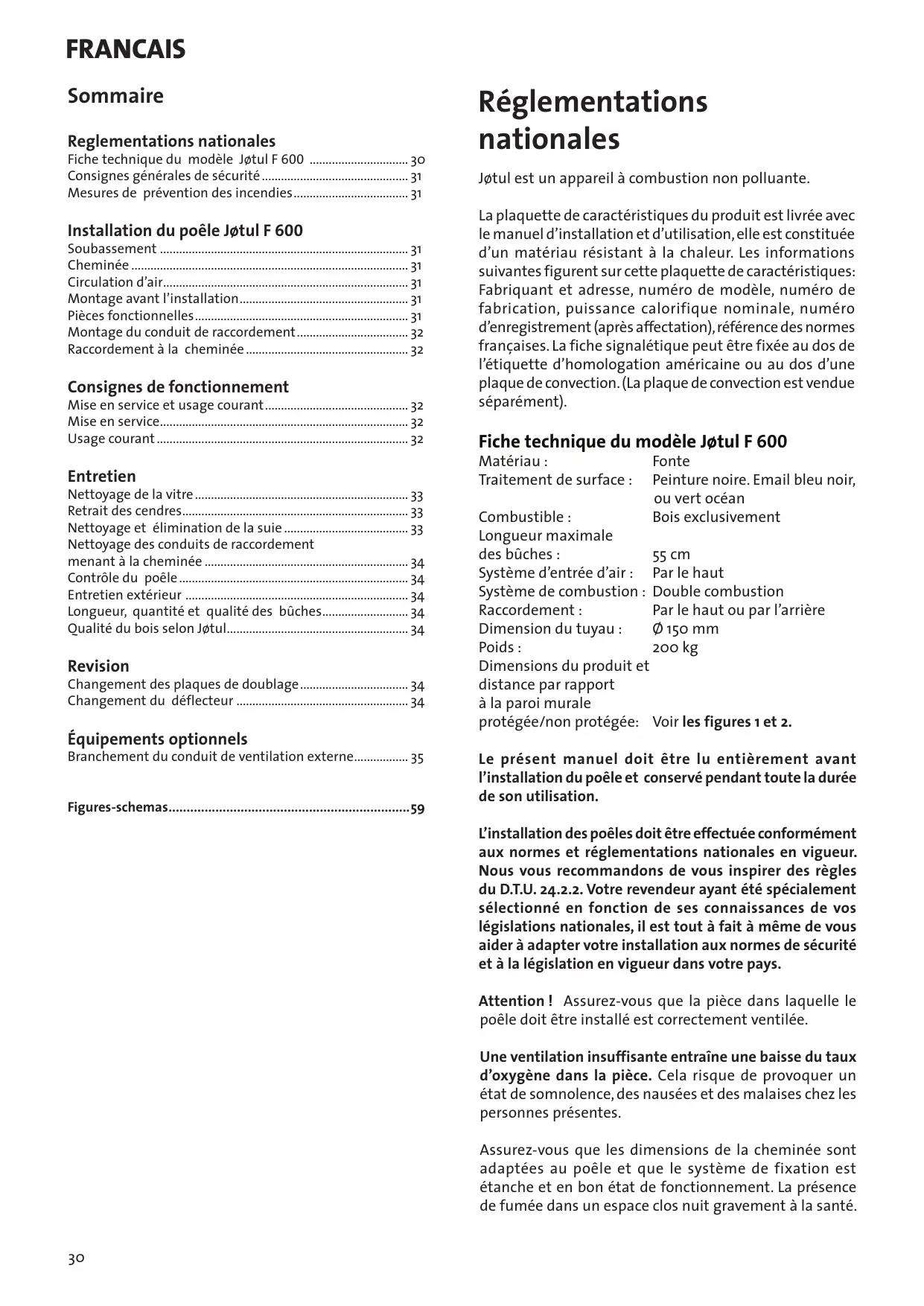

Fiche technique du modèle Jotul F 600 30 Consignes générales de sécurité 31 Mesures de prévention des incendies 31
Installation du poèle jøtul f 600
Soubassement 31 Cheminée 31 Circulation d'air. 31 Montage avant l'installation 31 Pièces fonctionnelles 31 Montage du conduit de raccordement 32 Raccordement à la cheminée 32
Consignes de fonctionnement
Mise en service et usage courant 32 Mise en service 32 Usage courant 32
Entretien
Nettoyage de la vitre 33 Retrait des cendres 33 Nettoyage et élimination de la suie 33 Nettoyage des conduits de raccordement menant à la cheminée 34 Contrôle du poêle 34 Entretien extérieur 34 Longueur, quantité et qualité des buches 34 Qualité du bois selon Jøtul. 34
Changement des plaques de doublage 34
Changement du déflecteur 34
Équipements optionnels
Branchement du conduit de ventilation externe 35
Figures-schemas. 59
Réglementations nationales
Jötul est un appareil à combustion non polluante.
La plaquette de caractéristiques du produit est livrée avec le manuel d'installation et d'utilisation, elle est constituée d'un matériel ou résistant à la chaleur. Les informations suivantes figurent sur cette plaquette de caractéristiques : fabriquant et adresse, numéro de modulo, numéro de fabrication, puissance calorifique nominale, numéro d'enregistrement (après affectation), référence des normes françaises. La fiche signalétique peut être fixée au dos de l'étiquette d'homologation américain ou au dos d'une plaque de convection. (La plaque de convection est vendue séparément).
Fiche technique du modèle jotul f 600
Matériau : Fonte
Traitement de surface : Peinture noire. Émail bleu noir, ou vert océan
Combustible : Bois exclusivement
Longueur maximale
desbuches: 55cm
Système d'entrée d'air : Par le haut
Système de combustion : Double combustion
Raccordement: Par le haut ou par l'arrière
Dimension du tuyau : 150 mm
Poids: 200 kg
Dimensions du produit et
distance par rapport
protégée/non protégée : Voir les figures 1 et 2.
Le présent manuel doit être lu entièrement avant l'installation du poêle et conservé pendant toute la durée de son utilisation.
L'installation des poêles doit être effectuée conformément aux normes et réglementations nationales en vigueur. Nous vous recommandons de vous inspirer des règles du D. T. U. 24.2.2. Notre revendeur ayant été spécialement sélectionné en fonction de ses connaissances de vos législations nationales, il est tout à fait à même de vous aider à adapter votre installation aux normes de sécurité et à la législation en vigueur dans votre pays.
Attention! Assurez-vous que la pièce dans laquelle le poèle doit être installé est correctement ventilée.
Une ventilation insuffisante entraîne une baisse du taux d'oxygène dans la pièce. Cela risque de provoquer un état de somnolence, des nausées et des malaises chez les personnes présentes.
Assurez-vous que les dimensions de la cheminée sont adaptées au poêle et que le système de fixation est étanche et en bon état de fonctionnement. La présence de fumée dans un espace clos nuit gravement à la santé.
Les consignes de montage, d'installation et d'utilisation sont livrées avec le produit. L'installation doit être effectuée uniquement après l'examen d'un contrôleur qualifié.
Consignes générales de sécurité
Exigences relatives à l'écran protecteur au sol : Si le poèle est destiné à être installé sur un sol constitué de matériaux inflammables, la zone située sous et devant le poèle (jusqu'à 500 mm environ) doit être recouverte d'un écran protecteur composé d'un matériel non inflammable (voir les dimensions au schéma 2). Notre distributeur Jøtul peut vous en fournir un à la couleur de votre appareil.
Distance entre le poèle et un mur constitué de matériaux inflammables : Le poèle a été testé aux distances de sécurité indiquées aux fig. 2. Installation interdite en France.
La porte latérale du produit ne doit pas être utilisée lorsque le poèle est installé dans une enceinte fermée ou un angle de pièce.
Si le produit doit être utilisé dans une enceinte fermée, une plaque de convection doit être installée.
Mesures de prévention des incendies
L'utilisation d'un appareil de chauffage au bois présente toujours certains risques. Veillez donc à observer les consignes de sécurité suivantes :
- Utilisez toujours un pare-étincelles si le produit doit être utilisé portes ouvertes. Assurez-vous qu'aucun meuble ou matériel inflammable n'est situé trop près du poèle. Le poèle doit disposer devant lui d'une zone dégagée de 800 mm au moins.
- Ne mouillez jamais un feu. Ne versez jamais d'eau dans votre poèle au risque de l'endommager. Lorsque le poèle est en service, il devient chaud et, de ce fait, risque de brûler quiconque le touche.
- Vous pouvez également conserver les cendres. Elles constituent un engrais de très bonne qualité pour les roses et autres plantes.
Installation du poêle
Attention! Vérifiez que le poêle est en bon état avant d'entamer l'installation.
L'appareil est lourd. Veillez à vous procurer toute l'aide nécessaire avant de le monter et de l'installer.
Soubassement
Si vous poêle Jøtul F 600 doit être installé sur un parquet, assurez-vous que celui-ci est suffisamment solide et résistant pour en supporter le poids.
Cheminée
Le poêle peut être raccordé à une cheminée de briques. La cheminée doit partager une section minimale de 177 cm² (soit un diamètre de 150 mm).
Nous vous recommandons de vous inspirer des règles du D. T. U. 24.2.2.
Circulation d'air
L'utilisation d'une cheminée dans une pièce suppose que celle-ci soit correctement ventilée. Si le logement d'habitation est parfaitement étanche, la pièce doit être équipée d'un dispositif supplémentaire de ventilation (bouches d'aération). Évitez d'employer des extracteurs d'air dans une pièce comptant une cheminée. Une telle installation génère une forte dépression et dissémine les gaz toxiques dans la pièce.
Montage avant l'installation
L'appareil est livré dans un seul emballage. Ce dernier contient notamment une poignée amovible destinée à manipuler le porte.
La plaque supérieure ovale est immobilisée à l'aide de vis pendant le transport. Retirez les vis par-dessous la plaque supérieure et laissez-la détachée. Cela facilite le ramonage de la cheminée lorsque le produit et le conduit de raccordement doivent être nettoyés.
Déposez les bavettes, qui sont fixées au cadre bois supérieur, et les installez. Placez la bavette frontale, sans la bloquer, sur la plaque support, alors que la bavette latérale est fixée à l'aide de la vis maintenue contre la plaque support.
Pièces fonctionnelles (fig. 3)
Une fois l'appareil en place, vérifie systématiquement l'ensemble des pièces fonctionnelles. Ces pièces doivent pouvoir s'extraire facilement et fonctionner correctement.
Commande d'entrée d'air (A)
Position gauche = fermé. Position droite = ouvert.
Poignée de porte (B)
Vers la gauche = ouverte. Vers la droite = fermée.
Poignée de porte (C)
Vers la droite = ouverte. Vers la gauche = fermée.
Cendrier (E)
Ouvrez la porte en tournant le bouton dans le sens contraire des aiguilles d'une montre sur un demi-tour. Utilisez un gant ou autre pour extraire le tiroir à cendres.
Attention! Enlevez les cendres uniquement lorsque le poèle est froid.
Montage du conduit de raccordement
Il est conseilé de procéder à des essais de montage avant de pratiquer l'orifice dans la cheminée. Reportez-vous à la fig.2 pour connaître les dimensions requises en cas d'installation contre un mur constitué de matérielux inflammables. Le poèle est muni d'une buse de 0150 mm qui est placé à l'intérieur pour le transport.
- L'adaptateur ou le tuyau de 150mm est connecté directement à la buse. Une vis est située de part et d'autre de la buse (fig. 4-A). Elles permettent de fixer l'adaptateur ou le tuyau.
- Repérez l'endroit où les vis entrent en contact avec l'adaptateur ou le tuyau, lorsque ce dernier se trouve complètement enfoncé dans la buse. Puis percez un trou de 5,5 mm destiné à accueillir la vis de fixation de l'adaptateur ou du tuyau. Utilisez du joint corde et du mastic refractaire pour assurer l'étanchéité entre l'adaptateur ou le tuyau et la circonférence de la buse. Placez le joint corde autour de la partie inférieure de l'adaptateur ou du tuyau et comblez l'espace restant avec le mastic refractaire. Fixez l'adaptateur ou le tuyau à l'aide des vis.
Attention! Les joints doivent être parfaitement étanches. Toute fuite d'air risque d'entraver le bon fonctionnement du poêle.
Raccordement à la cheminée
Percez un trou adapté au conduit de raccordement. La distance entre le poèle et le mur/cheminée doit être conforme à celle indiquée sur les figures 2.
Le tuyau entre le poèle et le conduit de cheminée doit être au minimum parfaitement horizontal. Une légère inclinaison montante du poèle vers la cheminée est recommandée.
Mise en service et usage courant
Le poèle Jôtul F 600 est un appareil à combustion non polluante doté d'une double chambre de combustion spéciale qui assure la postcombustion des gaz et des particules toxiques. Il est donc important que ce système soit utilisé correctement.
Le poèle est doté de certaines fonctions qui sont décrites dans ce chapitre : Pièces fonctionnelles.
Mise en service
Ouvrez à fond la commande d'entrée d'air en la poussant complètement à droite (fig. 3-A). Placez un peu de papier froissé, du petit bois et quelques bûches dans le foyer, puis allumez le feu. Ajoutez progressivement d'autres bûches et laissez brûler à feu vif pendant quelques heures. Laissez le feu s'éteindre et répétez l'opération une seconde fois.
Attention! des odeurs peuvent se répandre lors de la première utilisation.
Appareils émaillés : Lors de sa première utilisation, le poêle risque d'émettre un gaz irritant et de répandre des odeurs. Bien que ce gaz ne soit pas toxique, il est recommandé d'ouvrir une fenêtre ou une porte afin d'aérer la pièce. Laissez le feu brûler à grand tirage jusqu'à la disparition complète des gaz et des odeurs.
Appareils émaillés : Une certaine condensation peut se former à la surface du poêle lors de ses premières utilisations. Nettoyez régulièrement ces traces de condensation avec un chiffon doux et sec afin d'éviter la formation de taches permanentes lorsque la surface est chaude.
Lors de la première chauffe, maintenir les portes ouvertes et essuyer attentivement les parties émailées qui entrent en contact avec les joints.
Usage courant
Utilisez deux journaux et du petit bois pour allumer vos feux. Placez deux buches de taille moyenne de chaque côté du socle. Placez du papier froissé (ou des écorces de bouleau) entre ces buches et ajoutez un peu de petit bois en vrac par-dessus, puis allumez le feu. Ajoutez progressivement d'autres buches.
Commande d'entrée d'air (fig. 3-A). Régalez l'entrée d'air lorsque le bois est bien allumé et brûle correctement. Vérifiez que la postcombustion (deuxième combustion) se produit. Cette combustion se caractérisse par la présence de flammes jaunes et dansantes dans le foyer. La double combustion s'effectue lorsque le poèle fonctionne entre le
ralenti et mi-puissance. Adaptez ensuite la combustion au niveau de chauffage souhaité en réglant l'entrée d'air.
Utilisez toujours du bois de bonne qualité. Il permet d'obtenir un meilleur rendement et n'endommage pas le produit.
Ne faites jamais brûler les matériaux suivants dans votre poêle :
- déchets ménagers, sacs plastiques, etc.
- bois peint ou imprégné (fortement toxique)
- plaques d'aggloméré ou de contreplaqué
- bois de récapitation
Ces matériaux risquent d'endommager l'appareil et de polluer l'atmosphère.
Attention! N'employez aucune substance inflammable (essence, kérosène ou autre alcool) pour allumer un feu. Vous risquez de vous brûler et d'endommager l'appareil.
Attention! danger de surchauffe: le poèle ne doit jamais être utilisé en régime de surchauffe.
Le poèle risque une surchauffe si vous y insérez une quantité excessive de bois et/ou si vous laissez l'entrée d'air entièrement ouverte trop longtemps.
Le tirage de la cheminée ne doit jamais excéder 2,5 mmVs (25 Pa). Les surchauffes s'annoncent par le rougeoiement de certaines parties du poêle. Si vous constatez le moindre rougeoiement, fermez l'entrée d'air aussitôt.
Attention! Laissez chaque bûche se consumer totalement avant d'en ajouter d'autres.
Nettoyage de la vitre
Le poèle Jôtul F 600 est équipé d'un système d'entrée d'air par le haut de la chambre de combustion. Cet air circule devant la vitre avant d'alimenter le feu en oxygène. Ce passage de l'air devant la vitre permet de réduire et retarder son encrassement par la suie.
Toutefois, on ne peut empêcher une certaine quantité de suie de se déposer sur la vitre; cette quantité est fonction des conditions de tirage et du réglage de l'entrée d'air. Une bonne partie de cette suie s'élimine en brûlant : il convient pour ce faire de pratiquer des yeux très vifs pendant quelques minutes à chaque rechargement du poèle en bois.
Un bon conseil : Pour les opérations courantes de nettoyage, humidifiez un essuie-tout à l'eau chaude et imprégnez-le de quelques cendres prélevées dans la chambre de combustion. Frottez la vitre avec ce papier, puis rincez à l'eau propre. Pour un nettoyage plus complet, nous vous recommendons d'utiliser un produit spécial pour cet usage.
Retrait des cendres
Le poèle Jøtul F 600 est équipé d'un cendrier qui facilite l'élimination des cendres. Faites tomber les cendres dans le cendrier. Utilisez un gant ou autre pour saisir la poignée du cendrier et déversez la cendre.
Assurez-vous que la porte du cendrier est correctement fermée lors de l'utilisation du poêle.
Laissez toujours une fine couche de cendre protectrice au fond du poèle. Voir aussi la manière de manipuler les cendres dans la section "Mesures de prévention des incendies".
Nettoyage et élimination de la suie
A l'usage, des dépôts de suie risquent de se former sur les surfaces internes du poêle. La suie étant un isolant efficace, elle amoindrit les capacités calorifiques de votre poêle. Vous pouvez facilement éliminer ces dépôts de suie accumulée en utilisant un produit spécial pour cet usage.
Il est également indispensable de nettoyer chaque année l'intérieur de l'appareil afin d'en optimiser le rendement. Il peut être judicieux de procéder à ce nettoyage annuel lors du ramonage de la cheminée et des conduits de raccordement.
Nettoyage des conduits de raccordement menant à la cheminée
Le ramonage des conduits de raccordement s'effectue en soulevant la plaque supérieure ovale amovible. Cela facilite l'accès pour effectuer le ramonage. Il est possible de procéder au ramonage par l'ouverture de la porte du poêle. Dans ce cas, le déflecteur doit être préalablement déposé. Voir les sections correspondantes dans le chapitre : Révision.
Contrôle du poêle
Jôtul vous recommande d'effectuer vous-même un contrôle du poêle après l'avoir essuyé/nettoyé. Vérifiez l'absence de fissures sur les surfaces visibles. Vérifiez également l'étanchéité et le positionnement des joints. Tout joint visiblement usé ou endommagé doit être remplacé.
Nettoyez soigneusement les rainures des joints, appliquez de la colle haute température (disponible chez votre revendeur local Jôtul) et remettez les joints en place en veillant à les fixer fermement sans les étirer. La colle haute température séchera rapidement.
Entretien extérieur
Les appareils peints peuvent changer de couleur après plusieurs années d'utilisation. Brossez et essuyez la surface afin d'éliminer toutes les particules avant d'appliquer une nouvelle couche de peinture de type Jøtul.
Les appareils émaillés doivent être essuyés à l'aide d'un chiffon uniquement. Ne pas utiliser d'eau ni de savon. Toute tache peut être éliminée à l'aide de nettoyants liquides doux.
Longueur, quantité et qualité des bûches
La longueur maximale des bûches doit être de 55 cm. Les bûches doivent être placées parallèlement à la paroi du fond de la chambre de combustion. L'appareil Jøtul F 600 possède une capacité calorifique minimum de 3,5 kW, et une capacité nominale de 10,0 kW. Selon nos calculs, la capacité nominale s'obtient en brûlant 4,0 kg de bois de bonne qualité par heure.
Le bois de bonne qualité doit être séché de manière à ne retenir qu'une teneur en eau inférieure à 20%
Pour cela, le bois doit être coupé de l'automne à la fin de l'hiver, puis séché à l'air libre. Les bûches doivent être disposées de manière à faciliter la circulation de l'air et recouvertes pour le protéger de la pluie (sauf le chêne et le châtaigner). Ce séchage à l'air libre doit durer au minimum 24 mois après la coupe. Pour le chêne et la châtaigner, le
Lavage à la pluie doit durer un an. Au début de l'automne, les bûches doivent être rentrées à l'abri et empilées en vue d'un usage pour l'hiver prochain. Nous considérons que les bois suivants sont de bonne qualité : le charme, le chêne, le frêne, l'ébénier, le bouleau etc.
La masse énergétique d'un kilogramme de bois varie peu d'un type de bois à l'autre. En revanche, leur masse volumique est très variable. Par exemple, un certain volume de bouleau produit un nombre de kWh inférieur à celui du même volume de chêne, lequel possède une masse volumique plus importante.
La masse énergétique d'un kilogramme de bois de bonne qualité est d'environ 3,8 kWh. 1 kg de bois complètement sec (0 % d'humidité) produit environ 5 kWh, alors que du bois dont le niveau d'humidité est de 60%, produit seulement environ 1,5 kWh/kg.
Changement des plaques de doublage
- Le poêle est équipé de plaques de doublage latérales et arrière. La plaque de doublage montée sur la porte de droite est fixée à l'aide d'une vis.
- Desserrez la vis pour déposer les plaques. Pour les réinstaller, suivez la même méthode à l'envers.
Changement du déflecteur
- Le déflecteur comprend 2 plaques de fonte et repose sur les conduits de la double chambre de combustion. Pour déposer les plaques, enlevez l'isolant en fibres de céramique qui est posé dessus. Soulevez-les légèrement vers le haut en les maintainant au milieu, puis retirez-les. Pour les réinstaller, REPLACER LES deux plaques en suivant la même procEDURE à l'envers. Assurez-vous qu'elles viennent en butée contre la paroi arrière. Puis, replacez l'isolant en fibres de ceramique.
Branchement du conduit de ventilation exter - n° de piece 221032
A l'aide d'un branchement du conduit de ventilation externe et de tuyaux flexibles, l'air de combustion peut arriver directement de l'extérieur dans le poêle. Ainsi, sera-t-il toujours alimenté suffisamment en air pour fournir une combustion appropriée.
Jôtul vise sans cette à améliorer ses produits. C'est pourquoi, il se réserve le droit de modifier les specifications, couleurs et équipements sans avis prétable.
Le système de contrôle de la qualité de Jøtul AS est conforme à la norme NS-EN ISO 9001 relative à la conception, à la fabrication et à la distribution de poêles, foyers et inserts. Cette politique nous permet d'offrir à nos clients une qualité et une sécurité reposant sur la vaste expérience accumulée par Jøtul depuis sa création en 1853.
Ce produit a été contrôlé par :
Jøtul AS,
P. o. box 1411
N-1602 Fredrikstad,
Norway
Date:
Sign:
