MANUAL DE USUARIO F 600 JOTUL

Instrucciones para instalación - Espanol

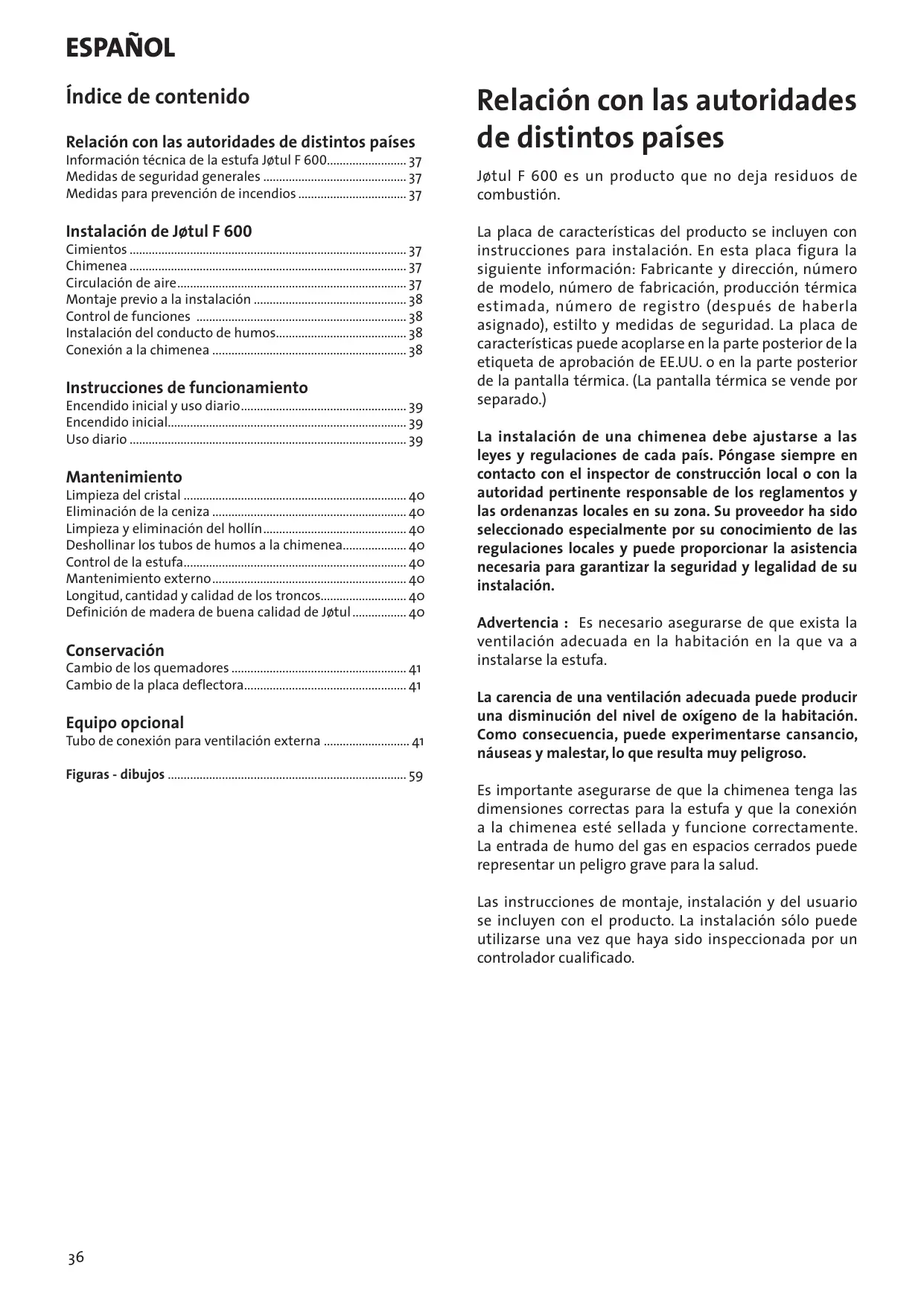

• español Índice de contenido Relación con las autoridades de distintos países Información técnica de la estufa Jøtul F 600 p. 37
• Medidas de seguridad generales p. 37
• Medidas para prevención de incendios p. 37
• Instalación de Jøtul F 600 Instrucciones de funcionamiento Limpieza del cristal p. 40
• Eliminación de la ceniza p. 40
• Limpieza y eliminación del hollín p. 40
• Deshollinar los tubos de humos a la chimenea p. 40
• Control de la estufa p. 40
• Mantenimiento externo p. 40
• Longitud, cantidad y calidad de los troncos p. 40
• Definición de madera de buena calidad de Jøtul p. 40
• Conservación Tubo de conexión para ventilación externa p. 41
• Figuras - dibujos Relación con las autoridades de distintos países Jøtul F 600 es un producto que no deja residuos de combustión. La placa de características del producto se incluyen con instrucciones para instalación. En esta placa figura la siguiente información: Fabricante y dirección, número de modelo, número de fabricación, producción térmica estimada, número de registro (después de haberla asignado), estilto y medidas de seguridad. La placa de características puede acoplarse en la parte posterior de la etiqueta de aprobación de EE.UU. o en la parte posterior de la pantalla térmica. (La pantalla térmica se vende por separado.) La instalación de una chimenea debe ajustarse a las leyes y regulaciones de cada país. Póngase siempre en contacto con el inspector de construcción local o con la autoridad pertinente responsable de los reglamentos y las ordenanzas locales en su zona. Su proveedor ha sido seleccionado especialmente por su conocimiento de las regulaciones locales y puede proporcionar la asistencia necesaria para garantizar la seguridad y legalidad de su instalación. Advertencia : Es necesario asegurarse de que exista la ventilación adecuada en la habitación en la que va a instalarse la estufa. La carencia de una ventilación adecuada puede producir una disminución del nivel de oxígeno de la habitación. Como consecuencia, puede experimentarse cansancio, náuseas y malestar, lo que resulta muy peligroso. Es importante asegurarse de que la chimenea tenga las dimensiones correctas para la estufa y que la conexión a la chimenea esté sellada y funcione correctamente. La entrada de humo del gas en espacios cerrados puede representar un peligro grave para la salud. Las instrucciones de montaje, instalación y del usuario se incluyen con el producto. La instalación sólo puede utilizarse una vez que haya sido inspeccionada por un controlador cualificado. p. 59

español Información técnica de la estufa Jøtul F 600: Material: Acabado: océano y añil Combustible: Longitud máxima de los troncos: Sistema de tiro: Sistema de combustión: Salida de humos: Dimensión del tubo de humos: Posibilidad de adaptar un tubo de acero: Peso aprox.: Medidas del producto, medidas de la distancia hasta muro protegido/ desprotegido: Hierro fundido Pintura negra, esmalte negro azulado/ verde Madera 55 cm Tiro superior e inferior Combustión secundaria Superior/trasera 150 mm de diámetro 200 kg de 800 mm desde la parte frontal de la chimenea.

• Deje que el fuego se consuma. Nunca lo apague con agua porque podría dañar el producto.
• La chimenea se calienta durante su uso y puede causar quemaduras si se toca.
• La ceniza debe eliminarse adecuadamente al aire libre o vaciarse en un lugar que no represente un peligro de incendio. Consulte las regulaciones locales.
• Todas las estufas deben tener un depósito de almacenamiento fabricado con material no inflamable como accesorio estándar para la eliminación segura del hollín y las cenizas. Éstos deben guardarse en el depósito durante al menos una semana para que se extingan los últimos rescoldos. Si tiene que vaciar el depósito antes de este tiempo, deberá llenarlo de agua y agitarlo.
• Puede que quiera guardar la ceniza porque es un excelente fertilizante para las rosas y otras plantas. Ver las fig. 1 y 2. Medidas de seguridad generales Requisitos para la plancha del suelo: Si la estufa se va a instalar sobre un suelo fabricado de un material inflamable, todo el suelo situado debajo de la estufa, y al menos 500 mm en la parte frontal y derecha de la estufa, deberá estar cubierto de una plancha fabricada de un material no inflamable. Las dimensiones de la plancha dependerán de las ordenanzas y los reglamentos locales y se recomienda ponerse en contacto con el distribuidor local de productos Jøtul antes de proceder a la instalación. (Vea la fig. 2). Distancia hasta el muro de material inflamable: Póngase en contacto con las autoridades de construcción locales para solicitar información sobre las restricciones y los requisitos de instalación. La puerta lateral del producto no se debe utilizar cuando se instala la estufa en un hueco o una esquina. Aislamiento del tubo de humos: Si los tubos de humos sin aislamiento atraviesan suelos o paredes, establecen que la abertura debe ser de ladrillo o albañilería, de forma que la superficie exterior del tubo no se acerque a menos de 230 mm de los materiales inflamables. Los tubos de humos aislados pueden quedar a otra distancia, si es necesario consulte el tubo de humos correcto en la documentación técnica de seguridad contra incendios del producto. Medidas para prevención de incendios Cada vez que utilice la chimenea puede existir cierto peligro. Por lo tanto, debe respetar las instrucciones siguientes:
• Utilice siempre un parachispas si se va a utilizar el producto con una puerta abierta.
• Asegúrese de que el mobiliario y otros materiales inflamables no estén demasiado próximos a la chimenea. Debe haber una distancia despejada mínima Instalación de Jøtul F 600 Nota: Compruebe que la estufa no presenta daños antes de comenzar la instalación. El producto pesa mucho, por lo que necesitará ayuda para levantarlo e instalarlo. Cimientos Si Jøtul F 600 se va a instalar sobre un suelo de madera, asegúrese de que el suelo que soporta la estufa tiene las dimensiones suficientes para ello. Chimenea La estufa puede conectarse a una chimenea de ladrillo, elemental prefabricada o de acero Jøtul. Vea la sección correspondiente. La sección transversal de la chimenea debe ser al menos de 177 cm2 (equivalente a 150 mm de diámetro). La conexión a la chimenea debe realizarse de acuerdo con las instrucciones de instalación del proveedor de la chimenea. Circulación de aire El uso de una chimenea requiere un abundante suministro de aire puro a la habitación donde se ha instalado el producto. Si la casa está cerrada herméticamente, la habitación debe equiparse con un suministro adicional de aire puro a través de respiraderos. Evite el uso de ventiladores en las habitaciones donde haya chimeneas porque podrían causar una presión negativa y aspirar gases venenosos dentro de la habitación. Para evitarlo, es posible introducir directamente aire del exterior a la estufa mediante un adaptador (elemento opcional) que se monta en la entrada de aire de la estufa. Desde allí se dirige un tubo flexible al exterior de la vivienda. Las instrucciones de instalación se incluyen con la unidad de instalación.

español Montaje previo a la instalación El producto se entrega en un solo embalaje. También se incluye un tirador suelto para utilizar con la puerta. La placa superior ovalada está fijada con tornillos durante el transporte. Retire los tornillos del fondo de la placa superior y déjela sin fijar. De esta manera será más fácil deshollinar la chimenea cuando sea necesario limpiar el producto y el conducto de humos. Desmonte las sujeciones del cenicero, que está sujeto a la parte superior, e instale. La parte frontal está suelta en la parte superior de la placa base, mientras que la lateral está sujeta con un tornillo fijado a la placa base. Cuando el producto esté instalado, compruebe siempre las funciones de control, que deberán moverse con facilidad y funcionar correctamente. Respiradero de tiro (A) Posición izquierda = cerrados. Posición derecha = totalmente abiertos. Tirador de la puerta (B) A la izquierda = abierta. A la derecha = cerrada. Asa de la puerta (C) A la derecha = abierta. A la izquierda = cerrada. Puerta de recogida de ceniza (E) Abrir la puerta haciendo girar el tirador media vuelta en sentido contrario a las agujas del reloj. Utilice un guante o un trapo para extraer la bandeja. Nota: Retire las cenizas sólo cuando se haya enfriado la estufa. Instalación del conducto de humos Es aconsejable realizar un montaje de prueba antes de practicar un orificio en la chimenea. Vea en la fig. 2 las medidas de la distancia a la pared de material inflamable. La estufa se instala con un conducto de humos de 150 mm de diámetro, que debe tener un grosor aprobado. Durante el transporte, el conducto de humos de la estufa Jøtul F 600 se encuentra en el interior de la cámara de combustión. Puede elegir una salida superior o posterior desde el conducto de humos. Los tornillos de fijación se encuentran en la bolsa que contiene los tornillos.

• Los conductos de humo de 150 mm de diámetro se colocan directamente sobre la salida de humos del producto. Hay un tornillo a cada lado de la salida de humos del producto (fig. 4-A), que se utilizan para asegurar el tubo del conducto de humos.
• Marque la posición donde los tornillos entran en contacto con el tubo del conducto de humos cuando se encuentra en la posición más baja de la salida de humos y taladre un orificio de 5,5 mm para el tornillo en el tubo del conducto de humos.

• Utilice una junta y cemento para sellar la unión entre el tubo del conducto de humos y la salida de humos del producto. Coloque la junta alrededor de la parte inferior del tubo del conducto de humos y llene el espacio con cemento.
• Asegure el tubo del conducto de humos con los tornillos. Nota: Es importante que las uniones estén bien selladas. Las fugas de aire, por ejemplo, pueden ser causa de un funcionamiento defectuoso. Conexión a la chimenea Taladre un orificio para el tubo de humos. La distancia desde la estufa al muro cortafuegos/chimenea debe ser la indicada en las fig. 2. Utilice siempre un collar de chimenea cuando acople la estufa a la chimenea. Use el collar de chimenea recomendado por el proveedor cuando conecte la estufa a una chimenea elemental. Siga atentamente las instrucciones de uso y de montaje del proveedor con respecto al mortero o el cemento de horno antes de utilizar la chimenea. Asegúrese de que el tubo de humos nunca se inclina hacia la chimenea. Al menos debería estar horizontal, preferiblemente tener una inclinación de unos pocos milímetros. Nota: Una conexión correcta y hermética es muy importante para el funcionamiento adecuado del producto. Observe que es especialmente importante que las conexiones tengan cierta flexibilidad para evitar que la sedimentación de la casa provoque la formación de grietas. Instrucciones de funcionamiento Encendido inicial y uso diario Jøtul F 600 es un producto que no deja residuos de combustión y que, con la ayuda del suministro adicional de aire de combustión, permite la combustión retardada de los gases y partículas peligrosas. Es muy importante utilizar correctamente el sistema. La estufa está equipada con determinadas funciones que se describen en el capítulo: Control de funciones. Encendido inicial Abra totalmente el respiradero de tiro empujando el respiradero completamente a la derecha (fig. 3-A). Coloque papel de periódico arrugado, astillas de madera y leña, y encienda un fuego pequeño. Vaya añadiendo leña de forma gradual y deje que arda un fuego vivo durante varias horas. Deje que se extinga el fuego y repita el procedimiento otra vez. Nota: Olores cuando se utiliza la estufa por primera vez. Productos pintados: La primera vez que se enciende la estufa, puede emitir un gas irritante y oler ligeramente. El gas no es tóxico, pero se aconseja abrir una ventana o una puerta para que la habitación esté más ventilada. Deje arder el fuego con un tiro alto hasta que todos los rastros de gas hayan desaparecido y no se detecten humo ni olores. español Nunca queme los materiales siguientes en la estufa: - productos de desecho domésticos, bolsas de plástico, etc. - madera pintada o impregnada (muy tóxica) - madera aglomerada o contrachapada - madera de deriva Éstos pueden dañar el producto y contaminar la atmósfera. Nota: Nunca utilice líquidos inflamables como gasolina, queroseno, alcoholes fuertes, etc., para encender el fuego, porque podrían causar daños a usted y al producto. Nota: Peligro de sobrecalentamiento: La estufa no se debe utilizar nunca de manera que se produzca un sobrecalentamiento. Se dice que se produce un sobrecalentamiento cuando se coloca una cantidad excesiva de leña en la estufa o se deja completamente abierto el respiradero de tiro. El tiro de la chimenea nunca debe superar 2,5 mmVs (25 Pa). Un signo inequívoco de sobrecalentamiento es cuando partes de la estufa se ponen incandescentes. Cuando ocurra esto, reduzca inmediatamente la abertura del respiradero de tiro. Advertencia: Cada fuego debe consumirse hasta que quede un rescoldo, antes de añadir más leña. Productos esmaltados: Las primeras veces que se utiliza la estufa, es posible que se forme condensación de agua sobre la superficie. Ésta debe secarse para evitar que se formen manchas permanentes cuando se caliente la superficie. Uso diario Encienda el fuego con la ayuda de papel de periódico y astillas para encender fuego. Coloque dos troncos medianos a cada lado de la base. Coloque entre ellos papel de periódico arrugado (o corteza de abedul) y añada algunas astillas entrecruzadas encima y prenda fuego al papel de periódico. Aumente el tamaño de los troncos de forma gradual. Respiradero de tiro (fig. 3-A.) Regule el tiro cuando la leña haya prendido correctamente y arda bien. Compruebe que se inicia la combustión retardada (combustión secundaria), indicada por la aparición de llamas amarillas oscilantes en la cámara de aire. Seguidamente, regule la velocidad de combustión en el nivel que desee ajustando el respiradero de tiro. Utilice siempre leña de buena calidad. Proporciona los memores resultados y no daña el producto.

español Mantenimiento Deshollinar los tubos de humos a la chimenea Limpieza del cristal Los conductos de humos se deshollinan levantando la placa superior ovalada suelta, que facilita el acceso a los tubos. Es posible deshollinar a través de la trampilla de deshollinamiento del tubo de humos o a través de la abertura de la puerta del producto. En este caso se deberá retirar antes la placa deflectora. Vea las secciones correspondientes en: Conservación. Aunque siempre se adhiere algo de hollín al cristal, la cantidad dependerá de las condiciones de tiro locales y del ajuste del respiradero de tiro. La mayor parte de la capa de hollín se suele quemar cuando se abre completamente el respiradero de tiro y arde un fuego vivo en la chimenea. Control de la estufa Jøtul F 600 está equipado con tiro superior (depuración de aire). A través del respiradero de tiro, el aire se aspira por encima de la chimenea y se depura a lo largo del interior del cristal. Este sistema tiene la ventaja de que mejora la combustión y reduce la acumulación de depósitos de hollín sobre el cristal. Un buen consejo: Para la limpieza normal humedezca una toalla de papel en agua caliente y añádale cenizas de la cámara de combustión. Frote el cristal con la toalla de papel y luego límpielo con agua limpia. Eliminación de la ceniza Jøtul F 600 está equipado con una bandeja que facilita la eliminación de cenizas. Sacuda la ceniza para que caiga a través de la parrilla de la placa base a la bandeja para la ceniza. Utilice un guante o un trapo para sujetar el tirador de la bandeja para ceniza y retirar la ceniza. Asegúrese de que la bandeja para ceniza no se llena hasta el punto de impedir que la ceniza caiga a la bandeja a través de la parrilla. Asegúrese de que la puerta de la bandeja para ceniza está cerrada firmemente mientras se esté utilizando la estufa. Siempre conviene dejar algunas cenizas en la cámara de combustión como capa protectora contra la base de la estufa. Vea asimismo la descripción donde se explica cómo manipular las cenizas en la sección “Medidas para prevención de incendios”. Limpieza y eliminación del hollín Pueden acumularse depósitos de hollín sobre las superficies internas de la estufa durante su uso. El hollín es un buen aislante y, por lo tanto, reduce la producción de calor de la estufa. Será necesario limpiar el interior una vez al año para obtener el máximo efecto de calentamiento del producto. Es una buena idea hacerlo cuando desholline la chimenea y los tubos de humos.

Jøtul le aconseja que controle personalmente la estufa de forma minuciosa después de deshollinar o limpiar. Compruebe si existen fisuras en las superficies visibles. Compruebe también que todas las uniones están selladas y que las juntas están bien colocadas. Deberán cambiarse las juntas que muestren signos de desgaste o deformación. Limpie a fondo las ranuras de la junta, aplique adhesivo cerámico (disponible en su proveedor Jøtul local) y presione sobre la junta para que encaje en posición. La unión se secará en poco tiempo. Mantenimiento externo Tras algunos años de utilización es posible que los productos pintados sufran una alteración en su color. Debe cepillarse la superficie para limpiarla de partículas sueltas antes de aplicar una pintura para estufa Jøtul nueva. Los productos esmaltados deben limpiarse únicamente con un paño limpio y seco. No utilice agua jabonosa. Las manchas pueden eliminarse con un líquido de limpieza (un producto para limpiar hornos, etc.). Longitud, cantidad y calidad de los troncos Los troncos que se utilicen deberán tener una longitud máxima de 55 cm. Colóquelos paralelos a la pared posterior de la cámara de combustión. La emisión de calor mínima de Jøtul F 600 es de 3,5 kWh y la capacidad nominal es de 10,0 kWh. Se ha calculado que se necesitarán aproximadamente 4,0 kg de leña de buena calidad por hora para lograr la emisión de calor nominal. Definición de madera de buena calidad de Jøtul La madera de buena calidad debe secarse de modo que el contenido de agua sea aproximadamente del 20 %. Para ello, se debe cortar la madera a finales de invierno o comienzos de la primavera. Después se deberá cortar y apilar para asegurar que se airee correctamente. Se debe cubrir la leña apilada para evitar que absorba demasiada agua de lluvia. Los troncos deben guardarse en un lugar cerrado en otoño para utilizarlos durante la estación invernal. Conservación Por leña de buena calidad se entiende troncos de árboles como abedul, haya y roble. Cambio de los quemadores La cantidad de energía que se obtiene de 1 kg de madera varía muy poco, pero el peso específico de los diferentes tipos de madera sí varía considerablemente. Por ejemplo, un determinado volumen de abedul proporcionará menos kWh que el mismo volumen de roble, que tiene un peso específico más alto. La cantidad de energía que proporciona 1 kg de madera de buena calidad es de aproximadamente 3,8 kWh. 1 kg de madera completamente seca (0 % de humedad) produce alrededor de 5 kWh, mientras que la madera con un nivel de humedad del 60 % produce solamente alrededor de 1,5 kWh/kg. español

• La estufa dispone de quemadores en los laterales y en la parte trasera. El quemador de la puerta derecha está sujeto con un tornillo.
• Para extraerlo, afloje el tornillos y retire el quemador.
• Para instalar, siga el mismo procedimiento. Cambio de la placa deflectora

• La placa deflectora consta de 2 placas de hierro fundido y se apoya sobre los tubos que suministran aire para la combustión secundaria.
• Para retirarla, tire un poco hacia arriba por la mitad y retire las placas.
• Para instalar, vuelva a color las dos placas de la misma forma. Asegúrese de que quedan apoyadas contra la pared posterior.
• A continuación, coloque el manto aislante encima de las placas deflectoras. Equipo opcional Tubo de conexión para ventilación externa cat. Nº 221032 Con la ayuda de un tubo de conexión para ventilación externa y de tubo flexible, se puede conectar el aire de combustión a la estufa de inserción directamente desde el exterior. De esta forma, el hogar siempre tendrá el aire necesario para una combustión correcta.
