BRUKSANVISNING F 600 JOTUL

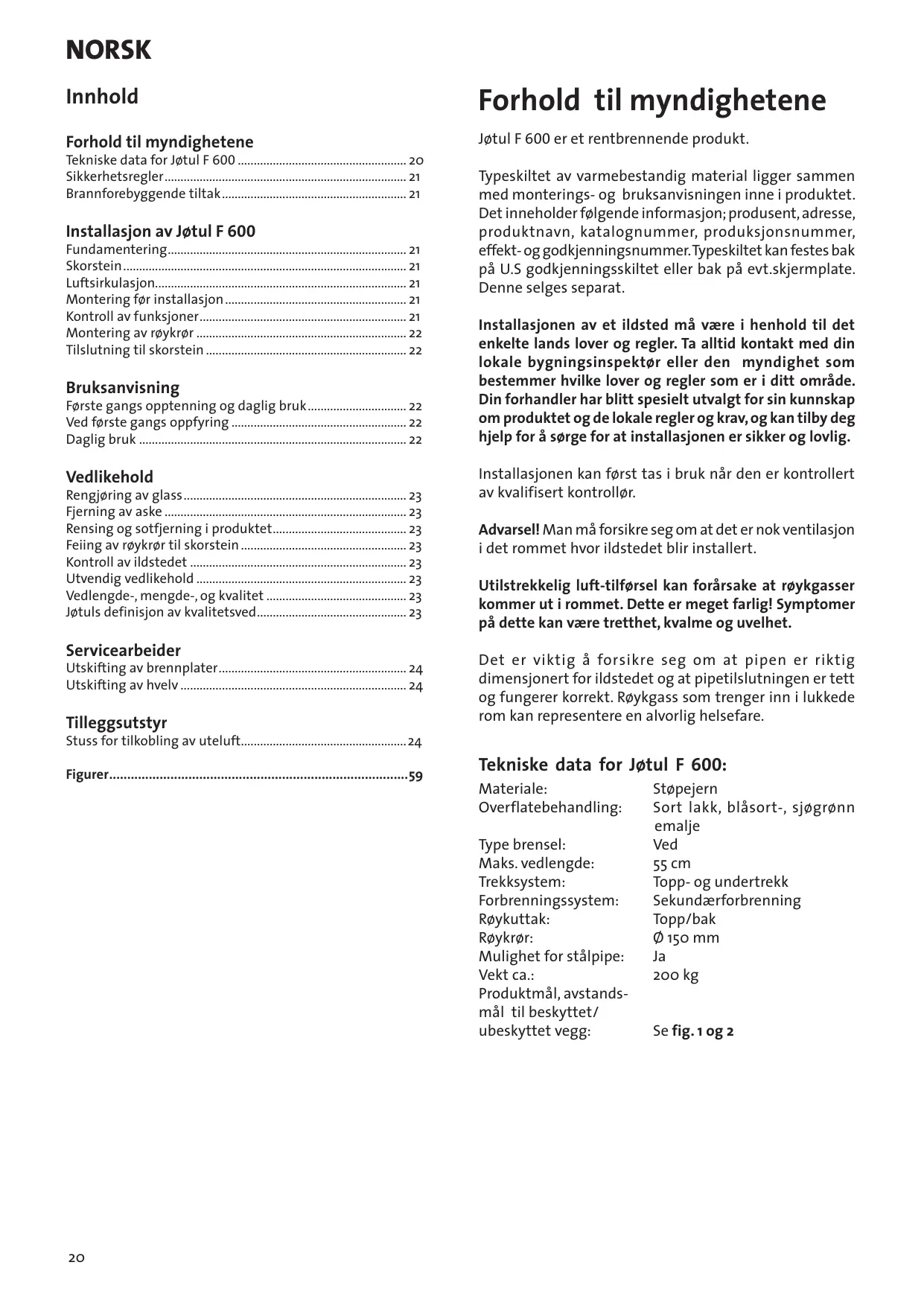

Jøtul F 600 Montering- og bruksanvisning - Norsk

• norsk Innhold Forhold til myndighetene Forhold til myndighetene Jøtul F 600 er et rentbrennende produkt. Installasjon av Jøtul F 600 Typeskiltet av varmebestandig material ligger sammen med monterings- og bruksanvisningen inne i produktet. Det inneholder følgende informasjon; produsent, adresse, produktnavn, katalognummer, produksjonsnummer, effekt- og godkjenningsnummer. Typeskiltet kan festes bak på U.S godkjenningsskiltet eller bak på evt.skjermplate. Denne selges separat. Bruksanvisning Installasjonen av et ildsted må være i henhold til det enkelte lands lover og regler. Ta alltid kontakt med din lokale bygningsinspektør eller den myndighet som bestemmer hvilke lover og regler som er i ditt område. Din forhandler har blitt spesielt utvalgt for sin kunnskap om produktet og de lokale regler og krav, og kan tilby deg hjelp for å sørge for at installasjonen er sikker og lovlig. Vedlikehold Installasjonen kan først tas i bruk når den er kontrollert av kvalifisert kontrollør. Tekniske data for Jøtul F 600 p. 20
• Sikkerhetsregler p. 21
• Brannforebyggende tiltak p. 21
• Fundamentering p. 21
• Skorstein p. 21
• Luftsirkulasjon p. 21
• Montering før installasjon p. 21
• Kontroll av funksjoner p. 21
• Montering av røykrør p. 22
• Tilslutning til skorstein p. 22
• Første gangs opptenning og daglig bruk p. 22
• Ved første gangs oppfyring p. 22
• Daglig bruk p. 22
• Rengjøring av glass p. 23
• Fjerning av aske p. 23
• Rensing og sotfjerning i produktet p. 23
• Feiing av røykrør til skorstein p. 23
• Kontroll av ildstedet p. 23
• Utvendig vedlikehold p. 23
• Vedlengde-, mengde-, og kvalitet p. 23
• Jøtuls definisjon av kvalitetsved p. 23
• Servicearbeider Utskifting av brennplater p. 24
• Utskifting av hvelv p. 24
• Tilleggsutstyr Stuss for tilkobling av uteluft p. 24
• Figurer Advarsel! Man må forsikre seg om at det er nok ventilasjon i det rommet hvor ildstedet blir installert. Utilstrekkelig luft-tilførsel kan forårsake at røykgasser kommer ut i rommet. Dette er meget farlig! Symptomer på dette kan være tretthet, kvalme og uvelhet. Det er viktig å forsikre seg om at pipen er riktig dimensjonert for ildstedet og at pipetilslutningen er tett og fungerer korrekt. Røykgass som trenger inn i lukkede rom kan representere en alvorlig helsefare. Tekniske data for Jøtul F 600: Materiale: Overflatebehandling: Type brensel: Maks. vedlengde: Trekksystem: Forbrenningssystem: Røykuttak: Røykrør: Mulighet for stålpipe: Vekt ca.: Produktmål, avstandsmål til beskyttet/ ubeskyttet vegg: p. 59

Støpejern Sort lakk, blåsort-, sjøgrønn emalje Ved 55 cm Topp- og undertrekk Sekundærforbrenning Topp/bak Ø 150 mm 200 kg Se fig. 1 og 2 norsk Sikkerhetsregler Krav til gulvplate: Skal ildstedet anbringes på gulv av brennbart materiale, må hele gulvet under ildstedet, og minimum 500 mm foran ildstedet og på høyre side av ildstedet, dekkes av en plate av ikke brennbart materiale (se mål fig. 2). Størrelsen av denne platen er avhengig av de stedlige lover og regler, og vi anbefaler at man kontakter den lokale Jøtulforhandler før montering. Avstand til brannmur eller beskyttet vegg: Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav. Produktets sidedør skal ikke benyttes når ildstedet blir installert i en nisje eller i et hjørne. Uisolert røykrør: Hvis uisolert røykrør går gjennom etasjeskiller eller vegg, skal det støpes eller mures rundt, slik at rørets ytre flate ikke kommer nærmere brennbart materiale enn 230 mm. Isolerte røykrør kan ha en annen avstand, jfr. eventuelt brannteknisk produktdokumentasjon for røykrøret. Brannforebyggende tiltak Enhver bruk av ildstedet kan representere en viss fare. Ta derfor hensyn til følgende anvisninger:

• Skal produktet anvendes med åpen dør, må alltid gnistfanger brukes.
• Sørg for at møbler og annet brennbart materiale ikke kommer for nær ildstedet. Det bør være en avstand foran ildstedet på minst 800 mm.
• La ilden brenne ut. Slukk den aldri med vann da dette kan skade produktet.
• Ildstedet blir varmt under fyring, og kan forårsake forbrenning hvis det berøres.
• Aske må plasseres forsvarlig utendørs, eller tømmes der dette ikke medfører brannfare.
• Til ethvert ildsted bør det være en oppbevaringsbeholder av ikke-brennbart materiale med lokk for sot og aske. Sot og aske må oppbevares i denne beholderen minst 1 uke, for å være sikker på at siste gnist er slukket. Må beholderen tømmes før den tid, skal rikelig med vann slås i beholderen og røres om.
• Ta gjerne vare på asken. Den er utmerket i bruk som gjødsel til f.eks. roser. Installasjon av Jøtul F 600 NB! Kontroller at ildstedet er fri for skader før installasjonen begynner. Produktet er tungt! Sørg for hjelp når det skal settes opp og monteres. Fundamentering Dersom Jøtul F 600 skal plasseres på et tregulv, bør man forsikre seg om at gulvet under ildstedet er dimensjonert for dette. Skorstein Ildstedet kan tilknyttes teglstensskorstein, elementskorstein eller Jøtul stålskorstein. Se eget avsnitt. Minimum skorsteinstverrsnitt må være 177 cm2 (tilsvarer Ø150 mm). Tilslutning til skorstein må utføres i henhold til skorsteinsleverandørenes monteringsanvisninger. Luftsirkulasjon Bruk av ildsted krever rikelig frisklufttilgang til rommet der produktet er plassert. Dersom huset er tett, bør rommet utstyres med ekstra frisklufttilførsel gjennom ventiler. Mekanisk avtrekk bør ikke brukes i et rom med ildsted. Dette kan skape undertrykk og kan trekke giftige gasser inn i rommet. For å unngå dette er det mulig å ta inn luft utenfra direkte til ildstedet ved hjelp av et adapter (tilleggsdel) som festes til luftinntaket på ildstedet. En fleksibel slange føres derfra og ut av huset. Monteringsanvisningen til dette følger installasjonsenheten. Montering før installasjon Produktet leveres i ett kolli. Det medfølger også et løst håndtak for betjening av dør. Den ovale topplaten er skrudd fast under transporten. Skru ut skruene fra undersiden av topplaten, og la denne ligge løst. På den måten er det enklere for feieren når produktet og røykrøret skal rengjøres. Askeleppene, som ligger festet på toppen, løsnes, og legges på plass. Den forreste legges løst oppe på bunnplaten, mens sideaskeleppen festes med skruen som er skrudd fast i bunnplaten. Kontroll av funksjoner (fig. 3) Kontroller alltid betjeningsorganene når produktet er oppstilt . Disse skal bevege seg lett, og virke tilfredsstillende. Trekkventil (A) Venstre posisjon = lukket. Høyre posisjon = fullt åpnet. Dørhåndtak (B) Mot venstre = åpnet. Mot høyre = lukket.

norsk Dørhåndtak (C) Mot høyre = åpnet. Mot venstre = lukket. Askedør (E) Åpne døren ved å dreie håndtaket en halv omdreining mot klokken. Bruk en hanske e.l. og og trekk skuffen ut. NB! Fjern asken kun når ildstedet er kaldt. Montering av røykrør Ildstedet bør prøvemonteres først uten at det tas hull i skorsteinen. Se fig. 2 for mål til vegg av brennbart materiale. Ildstedet monteres med Ø150 mm røykrør. Dette skal være av godkjent tykkelse. Røykuttaket til Jøtul F 600 ligger under transporten inne i brennkammeret. Det er valgfritt om man vil ha toppeller bakuttak av røykrøret. Skruene til å feste med ligger i skrueposen.

• Røykrør Ø 150 mm plasseres direkte inn på produktets røykuttak. På begge sider av produktets røykuttak er det plassert en skrue (fig. 4-A). Disse skal brukes til å feste røykrøret.
• Merk av på røykrøret hvor skruene treffer når røret er helt i bunnen av røykuttaket, og bor et hull på 5,5 mm i røykrøret for skruen.
• Bruk pakningssnor og kitt til å tette mellom røykrør og produktets røykuttak. Plasser pakningssnoren rundt nederste del av røykrøret og fyll opp mellomrommet med kitt.
• Skru fast røykrøret. NB! Det er viktig at sammenføyningene er helt tette. Falsk luft e.l. kan ødelegge funksjonen. Tilslutning til skorstein Bor hull for røykrøret. Avstand fra ovn til brannmur/ skorstein skal være som vist i fig. 2. Bruk alltid murstuss ved montering på skorstein. På element skorsteinene skal leverandørens anbefalte murstuss brukes. Følg nøye leverandørens monterings-/og bruksanvisning ved tilslutning til skorstein med hensyn til tørketid av mørtel/ ovnskitt, før ildstedet tas i bruk. Se til at røykrøret aldri heller inn mot skorsteinen. Det skal minimum være vannrett, aller helst ha noen millimeters stigning. NB! En korrekt og tett tilslutning er meget viktig for produktets funksjon. Vær obs på at det er særdeles viktig at tilslutninger har en viss fleksibilitet. Dette for å forhindre at setninger i huset fører til sprekkdannelser.

Bruksanvisning Første gangs opptenning og daglig bruk Jøtul F 600 er et rentbrennende produkt som ved hjelp av ekstra tilførsel av forbrenningsluft, sørger for en etterbrenning av skadelige gasser og partikler. Det er viktig at systemet blir brukt riktig. Ildstedet er utstyrt med betjeningsmuligheter som er beskrevet i avsnittet: Kontroll av funksjoner. Ved første gangs oppfyring Åpne trekkventilen på døren fullt ved å skyve ventilen helt til høyre (fig. 3-A). Legg i avispapir, fliser og ved, og begynn med et lite bål. Øk mengden etter hvert og fyr friskt et par timers tid. La det brenne ut og gjenta så dette en gang til. NB! Lukt under innfyring: Lakkerte produkter: Under første gangs oppfyring kan ildstedet gi fra seg en irriterende gass som kan lukte noe. Gassen er ikke giftig, men det bør foretas en skikkelig utlufting av rommet. Fyr med god trekk til samtlige gasser har brent ut - til hverken røyk eller lukt merkes mer. Emaljerte produkter: De første gangene et nytt ildsted brukes, kan det danne seg kondensvann på overflaten. Dette må tørkes bort for å unngå at det dannes varige flekker når overflaten blir varm. Daglig bruk Tenn opp ved hjelp av avispapir og noe finkløyvd ved. Legg to halvstore trestykker ut/inn på hver sin side i peisbunnen. Krøll litt avispapir (evt. never fra bjørkeved) mellom disse, legg litt finkløvd ved på kryss og tvers, og tenn opp. Øk vedstørrelsen etter hvert. Trekkventilen (fig. 3-A) reguleres når veden har antent skikkelig og brenner godt. Kontroller at etterbrenning (sekundær forbrenning) starter. Dette sees best ved å kontrollere at gule stikkflammer brenner ved hvelvet. Deretter regulerer du forbrenningen til ønsket varmeavgivelse ved hjelp av trekkventilen. Bruk alltid kvalitetsved. Det gir det beste resultatet, og vil ikke påføre produktet skader. Fyr aldri med følgende materialer: - husholdningsavfall, plastposer o.l. - malt eller impregnert trevirke (som er meget giftig) - spon- og laminerte plater - rekved (drivved) Dette kan skade produktet, og er forurensende. NB! Bruk aldri væsker som bensin, parafin, rødsprit e.l. til opptenning. Du kan skade både deg selv og produktet. norsk NB! Advarsel mot overfyring: Ildstedet må aldri overfyres. Med overfyring forstås et for stort ilegg av ved, og/eller ikke regulert trekk. Trekken i skorsteinen bør ikke overstige 2,5 mmVs (25 Pa). Et sikkert tegn på overfyring er at produktet får glødende punkter. Reduser da trekkinnstillingen øyeblikkelig. OBS! Hvert ilegg bør brenne ned til glør før du på nytt legger i. Vedlikehold Rengjøring av glass Jøtul F 600 er utstyrt med topptrekk (luftspyling). Ved hjelp av trekkventilen suges det luft inn i overkant av ildstedet og spyles nedover langs innsiden av glasset. Dette systemet har den fordelen at det gir bedre forbrenning og reduserer sotbelegget på glasset. Det vil allikevel alltid dannes noe sot på glasset, men mengden vil være avhengig av de stedlige trekkforhold og regulering av trekkventilen. Mesteparten av sotbelegget vil normalt bli brent av når trekkventilen blir regulert opp til maks., og det fyres friskt i ildstedet. Et godt råd! Ved vanlig rengjøring; fukt et kjøkkenpapir med varmt vann og ta på litt aske fra brennkammeret. Gni over glasset og tørk deretter av glasset med rent vann. Fjerning av aske Jøtul F 600 har askeskuff som gjør det enkelt å fjerne asken. Skrap asken gjennom risten i fyrbunnen og ned i askeskuffen. Bruk en hanske el.lignende- ta tak i håndtaket til askeskuffen og bær asken ut. Se til at askeskuffen aldri blir så full at det hindrer asken i å komme gjennom fyrristen og ned i skuffen. NB! Fjern asken kun når ildstedet er kaldt. Sørg for at døren til askeskuffen er godt stengt under fyring i ildstedet. Det er alltid en fordel om noe aske blir liggende igjen inne i brennkammeret som et beskyttende lag mot ildstedbunnen. Se for øvrig beskrivelse av hvordan håndtere aske under «Brannforebyggende tiltak». Rensing og sotfjerning i produktet Under fyring vil det kunne danne seg et sotbelegg på innsiden av ildstedets varmeflater. Sot har en god isolerende effekt, og vil derfor redusere ildstedets varmeavgivelse. En årlig rengjøring innvendig vil være nødvendig for å få maksimalt varmeutbytte av produktet. Foreta dette gjerne i forbindelse med feiing av skorstein og piperør. Feiing av røykrør til skorstein Feiing av røykrør kan utføres gjennom å løfte vekk den løse ovale topplaten. Det er da enkelt å komme til for feiing. Evt. kan det feies gjennom en feieluke i røykrøret, eller gjennom produktets døråpning. Da må hvelvet først fjernes. Se egne avsnitt under: Servicearbeider. Kontroll av ildstedet Jøtul anbefaler at du selv kontrollerer ditt ildsted nøye etter at feiing/rengjøring er gjennomført. Kontroller alle synlige overflater for sprekker. Se også til at alle sammenføyninger er tette, og at pakninger ligger riktig. Pakninger som er slitte eller deformerte, bør byttes ut. Rens pakningssporet godt, påfør keramisk lim (fås kjøpt hos din lokale Jøtul forhandler), og press pakningen godt på plass. Etter kort tid er sammenføyningen tørr. Utvendig vedlikehold Lakkerte produkter vil etter noen års bruk kunne endre farge. Overflaten bør pusses og børstes fri for løse partikler før ny Jøtul ovnslakk påføres. Emaljerte produkter skal kun tørkes med en tørr klut. Bruk ikke vann og såpe. Eventuelle flekker fjernes med et rensemiddel (Stekeovnsrens e.l.). Vedlengde, -mengde, og -kvalitet Maks. vedlengde er 55 cm. Veden legges parallelt med brennkammerets bakvegg. Jøtul F 600 har med sin virkningsgrad en varmeavgivelse på minimum 3,5 kW og nominell ca 10,0 kW. Etter beregninger tilsvarer nominell varmeavgivelse forbruk av ca. 4,0 kg kvalitetsved pr. time. Jøtuls definisjon av kvalitetsved God kvalitetsved bør være tørket slik at vanninnholdet er på ca. 20%. For å oppnå dette, bør veden hugges senest på ettervinteren. Den kløyves og stables på en slik måte at den blir luftet. Stablene må overdekkes for ikke å trekke for store mengder regnvann. Veden bør tas inn tidlig høst, og stables/lagres for bruk kommende vinter. Med kvalitetsved menes det meste av kjent norsk trevirke, som bjørk, gran og furu. Energimengde i 1 kg ved varierer lite. På den annen side varierer egenvekten hos de ulike typene ved relativt mye. Dette innebærer at energimengden (kWh) i en bestemt volummengde, f.eks. gran, er mindre enn for den samme volummengde av eik som har høyere egenvekt. Energimengden til 1 kg kvalitetsved er ca. 3,8 kWh. 1 kg helt tørr ved (0 % fuktighet) gir ca 5 kWh, mens ved med en fuktighetsgrad på 60%, bare gir ca 1,5 kWh/kg.

norsk Servicearbeider Utskifting av brennplater

• Ildstedet har brennplater i sider, og bak. Brennplaten som er på den høyre døren er festet med en skrue.
• Ved utskifting løsnes skruen og brennplatene fjernes.
• Ved tilbakemontering følges samme prosedyre. Utskifting av hvelv

• Hvelvet, som består av 2 støpejernsplater, hviler oppe på rørene som gir tilførsel av sekundærluft.
• Ved demontering løftes disse litt opp i midten og tas ut.
• Ved montering legges begge på plass på samme måte. Se til at disse blir plassert tett mot bakveggen.
• Legg så tilbake isolasjonsmatten på toppen av hvelvplatene. Tilleggsutstyr Stuss for tilkobling av uteluft kat.nr. 221032 Til produktet kan man ved hjelp av stuss for uteluft og fleksibel slange koble til forbrenningsluft direkte utenfra. På den måten vil ildstedet alltid få den luften som er nødvendig for å oppnå riktig forbrenning.
