BRUKSANVISNING F 145 S JOTUL

NO - Monterings- og bruksanvisning 5

Meldeskjema og sjekkliste for montering av ildsted

Eiers navn			Tlf.
Eiendommens adresse:
Post nr.	Sted:	Gnr. Bnr.
Ildstedets navn og type:		Maks. effekt i kW		Brenseltype
Skorsteinstype (eks. tegl, element eller stålskorstein):
Høyde fra røykinnføring til skorsteinstopp og innvendig diameter: Antall ildsteder på skorsteinen:_Meter Dia. ∅ mm			______Stk.

Følgende punkter er sjekket under / etter installasjonen:

Installasjonen er utført av:

Sted Dato

Eiers signatur

OBS! Husk at huseier plikter å melde fra til kommunen ved Brann- og Feiervesen om at ildsted er montert i følge norsk regelverk.

Sørg for at denne side blir utfylt og at en kopi sendes til det stedlige Brann- og Feiervesen. Ta godt vare på originalen da denne er et verdipapir for boligen.

Innhold

Installasjonsmanual med tekniske data

1.0 Forhold til myndighetene 5
2.0 Tekniske data ....
3.0 Sikkerhet
4.0 Installasjon
5.0 Daglig bruk
6.0 Service 1
7.0 Vedlikehold
8.0 Driftsforstyrrelser - feilsøking 15
9.0 Tilleggsutstyr / leveringskolli 15
10.0 Gjenvinning 16
11.0 Garanti 16

Registrer ditt ildsted på jotul.com og få 25 års garanti.

OBS! På samtlige av våre produkter fi nnes et skilt som angir serienummer og produksjonsår. Skriv av dette nummeret på avmerket sted i installasjonsanvisningen.

Dette serienummeret skal alltid oppgis ved kontakt med forhandler eller til Jøtul.

Serial no.

1.0 Forhold til myndighetene

Installasjonen av et ildsted må være i henhold til det enkelte lands lover og regler. Installasjonen har produktdokumentasjon: Sintef: 110-0297.

Alle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholdes ved installasjonen av produktet.

9 Vi anbefaler at Installasjonen kontrolleres før ildstedet tas i bruk. OBS! Husk å sende meldeskjemaet til stedlig kommune om at nytt ildsted er installert. 9

Les Monterings- og bruksanvisningen nøye før monteringen/12stallasjon begynner.

14 Et typeskilt av varmebestandig materiale er plassert på skjermplaten bak. Det inneholder informasjon om identifikasjon og dokumentasjon av produktet.

15

2.0 Tekniske data

Materiale: Støpejern

Overfl atebehandling: Sort lakk

Type brensel: Ved

Maks. vedlengde: 30 cm

Røykuttak: Topp/bak

Røykrørsdimensjon: Utvendig ∅ 125 / ∅ 130

Vekt med konveksjonssider: Ca. 94 kg

Vekt med kleberstenssider: Ca. 178 kg.

Produktmål: Se fig. 1

Tekniske data ihht. EN 13240:

Nominell varmeavgivelse: 4 kW

Virkningsgrad: 77%

Anbefalt skorsteinstrekk: 13 Pa

CO-emission (13 % O₂): 0,09 %

CO-emission (13 % O _2^2 ): 1178 mg/Nm ^3

Skorstinstemperatur: 269 °C

Driftsform: Intermitterende

Med intermitterende forbrenning menes her vanlig bruk av et ildsted. Dvs. at det legges i et nytt ilegg straks brenslet har brent ned til glør.

Jøtul F 145 (konveveksjons modell)

Jøtul F 145 S (Klebersten modell)

Jøtul F 145 Jøtul F 145 Minste avstand til brennbar vegg
Inkludert bakre konveksjonsplate (ekstrautstyr) (art. nr. 50013025)

Jøtul F 145 S
Minste avstand til brennbar vegg

Jøtul F 145 S
Inkludert bakre konveksjonsplate (ekstrautstyr) (art. nr. 50013027)

900207-P01

Fig 1c
Jøtul F 145
Minste avstand til utenpåliggende brannmur

Alle mål er med halvisolert/skjermet røkrør helt ned til produktet.
Minste avstand til utenpåliggende brannmur

Jøtul F 145 S

900207-P01
Alle mål er med halvisolert/skjermet røkrør helt ned til produktet.

3.0 Sikkerhet

OBS! For å sikre optimal funksjon og sikkerhet anbefales det at installasjonen utføres av kvalifi sert montør.

Eventuelle endringer på produktet som foretas av forhandleren, montøren eller brukeren, kan føre til at produktet og sikkerhetsfunksjonene ikke fungerer som de skal. Det samme gjelder montering av tilbehør eller tilleggsutstyr som ikke er levert av produsenten av ildstedet. Dette kan også skje dersom elementer som er nødvendige for ildstedets funksjon og sikkerhet, har blitt demontert eller fjernet.

I alle disse tilfellene fraskriver produsenten seg sitt ansvar, og garantien bortfaller.

Enhver bruk av ildstedet kan representere en viss fare. Ta derfor hensyn til følgende anvisninger:

• Minste tillatte sikkerhetsavstander ved installering og bruk av ildstedene finnes i fig. 1. Den spesifiserte avstanden til brennbare materialer gjelder for denne ovnen. Ovnen må installeres med et CE-godkjent røykrør. Det må også tas hensyn til avstanden fra røykrør til brennbare materialer.
• Sørg for at møbler og annet brennbart materiale ikke kommer for nær ildstedet. Minste avstand foran ildstedsåpningen til brennbart materiale skal være 850 mm.
• La ilden brenne ut. Slukk den aldri med vann.
• Ildstedet blir varmt under fyring, og kan forårsake forbrenning hvis det berøres.
• Fjern asken kun når ildstedet er kaldt. Aske kan inneholde glør og bør derfor oppbevares i en ubrennbar beholder.
• Aske må plasseres forsvarlig utendørs, eller tømmes der dette ikke medfører brannfare.

Ved brann i skorstein:

• Steng alle luker og ventiler.
• Hold ileggsdøren lukket.
• Kontroller loft og kjeller for røykutvikling.
  • Ring brannvesenet.
• Før ildstedet kan taes i bruk etter en brann eller et branntilløp, må ildstedet og skorsteinen være kontrollert og funnet i orden av fagkyndig personell.

Friskluftstilførsel

I et godt isolert hus må luften som går til forbrenning erstattes. Dette er spesielt viktig i et hus med mekanisk utlufting. Dette kan skje på fl ere måter. Det viktigste er at luften tilføres rommet der vedovnen er plassert. Ytterveggsventilen skal være plassert så nær vedovnen som mulig og skal kunne lukkes når ovnen ikke er i bruk.

Nasjonale og lokale byggeforskrifter skal følges vedrørende tilkobling av friskluftstilførselen.

NB! Pass på at luftventiler i rommet hvor ildstedet er plassert, ikke er blokkerte.

4.0 Installasjon

NB! Kontroller at ildstedet er fri for skader før installasjonen begynner.

Produktet er tungt! Sørg for hjelp när det skal settes opp og monteres.

Pass på at møbler og annet ikke står så nærme at de blir uttørket.

Les monterings- og bruksanvisningen nøye før ildstedet monteres!

4.1 Gulv

Fundamentering

Man må forsikre seg om at gulvet er dimensjonert for ildstedet. Se «2.0 Tekniske data» for angivelse av vekt.

Krav til beskyttelse av brennbart gulv

Skal ildstedet anbringes på et brennbart gulv, må gulvet under og foran ildstedet, dekkes av en plate av metall eller annet egnet ikke- brennbart materiale. Anbefalt tykkelse er min. 0,9 mm (fig. 1a).

Eventuelt gulvbelegg av brennbart materiale, slik som linoleum, tepper etc. må fjernes under gulvplaten.

Platen må være i henhold til nasjonale lover og regler.

For Norge: Min. 300 mm fremfor ileggsåpningen, og bredde minimum lik ileggsåpningen.

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

4.2 Vegg

Brannmuren skal være minimum 100 mm tykk og være utført i teglstein, betongstein eller lettbetong. Andre materialer og konstruksjoner med tilfredsstillende dokumentasjon kan også benyttes.

NORSK

4.3 Skorstein og røykrør

• Ildstedet skal kun tilknyttes skorstein og røykrør godkjent for fastbrensel med røykgasstemperatur som angitt i «2.0 Tekniske data».
• Tilslutning til skorstein må utføres i henhold til skorsteinsleverandørenes monteringsanvisninger.
• Før det tas hull i skorsteinen, bør ildstedet prøveoppstilles for riktig avmerking for plassering av ildsted og hull i skorsteinen. Se fig. 1 for minimumsmål.
• Sørg for feiemulighet ved bakuttak og topputtak med retningsendring. Om nødvendig brukes et røykrør med feieluke.
• Vær obs på at det er særdeles viktig at tilslutninger har en viss fl eksibilitet. Dette for å forhindre at bevegelser i installasjonen fører til sprekkdannelser.
• Anbefalt skorsteinstrekk, se «2.0 Tekniske data». røykrørsdimensjon med tilhørende tverrsnitt, se "2.0 Tekniske data". NB! Skorsteinen må ha minst like stor diameter som røykrøret.

OBS! Minste anbefalte skorsteinslengde er 3,5 m fra røykrørsinnføringen. Ved for høy trekk kan man installere og betjene et røykrørsspjeld for å regulere ned trekken. regulere ned trekken.

4.4 Montering før installasjon

Antall leveringskolli angis i kap "9.2 Leveringskolli".

Når du har pakket ut produktet, kontroller at det ikke har synlige skader, og at betjeningshåndtakene virker. Ta ut askeleppe, skruepose, røykstuss og hanske som ligger i brennkammeret.

VIKTIG!: Et ark med skumplast er plassert mellom hvelv og ledeplate for å beskytte disse under transport. Sørg for å fjerne dette før første gangs fyring i ildstedet.

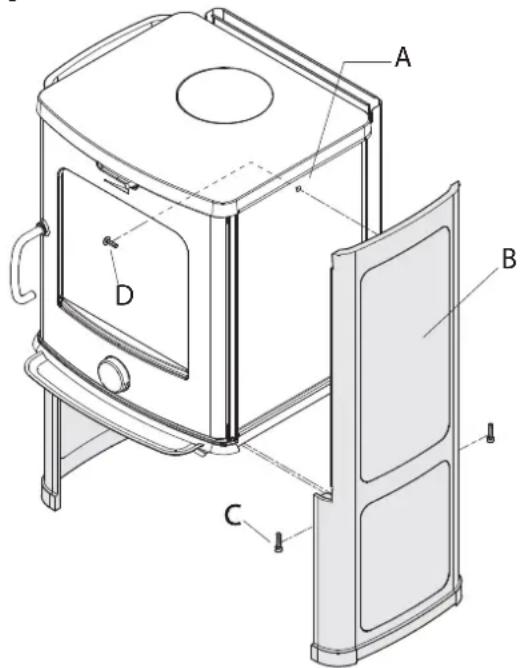

4.5 Montering av konveksjonssider

Fig. 3

1. Legg ovnen ned på rygg
2. Demonter hvelv og ledeplate i hendhold til fig. 6 og fig. 7
3. Fjern skrue med mutter plassert i hull på siden (fig. 3A)
4. Monter konveksjonssidene (fig. 3B) med medfølgende skruer (fi g. 3C og 3D).
5. Reis opp ovnen.

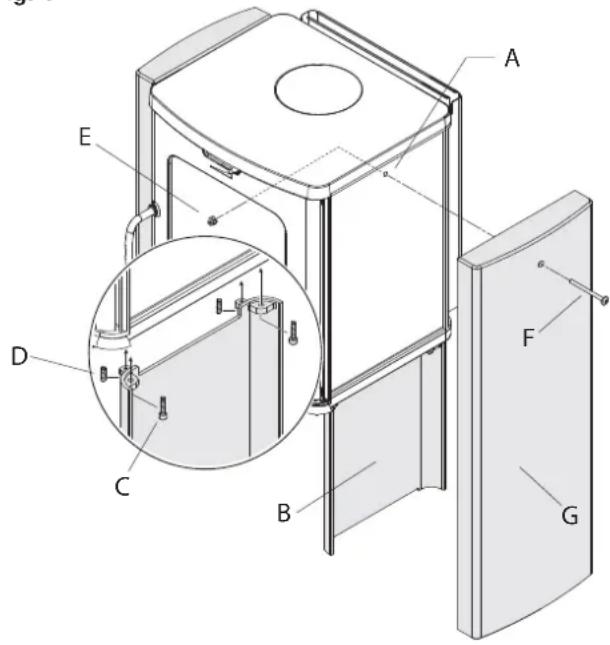

4.6 Jøtul F 145 S - Montering av kleberstenssider

Fig. 4

1. Legg ovnen ned på rygg.
2. Demonter hvelv og ledeplate i henhold til fig 6 og fig 7.
3. Fjern skrue med mutter plassert i hull på sidene (fig 4A)
4. Monter beina (fig.4B) med skruene (fig.4C) og justerskruene (fig. 4D).
5. Reis opp ovnen. Dersom bakuttak skal benyttes bør ovnen kobles til skorsteinen før klebersidene settes på (fi g. 6 - 11).
6. Fest kleberstenssidene (fig. 4E) med mutter og skrue (fi g. 4F).
7. Monter røykstuss (fig. 5) og legg på kleber topp.

4.7 Røykuttak

Produktet leveres klargjort fra fabrikk for topputtak.

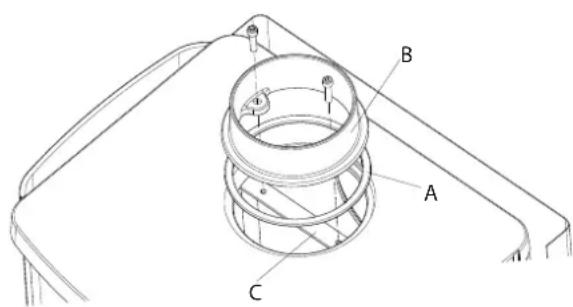

Montering av røykuttak ved topputtak

Fig. 5

1. Lim pakning (fig 5A) fra skrue posen på undersiden av røykstuss (fig 5B). Med produktet følger to røykstusser ∅125mm og ∅130mm.
2. Fest den løse røykstussen (fig. 5B) i uttaket med kulefanger og skruene fra skruepose.

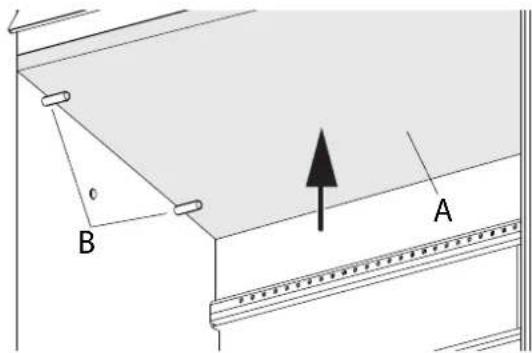

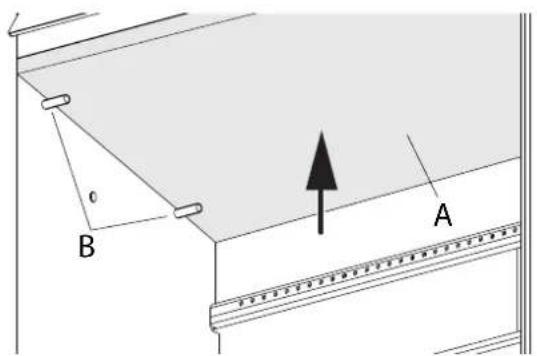

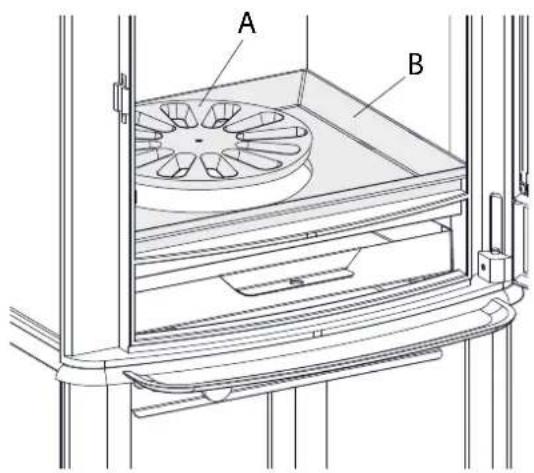

1. Løft hvelvet (fig. 6A) forsiktig opp.
2. Fjern pinnene (fig. 6B).
3. Kant hvelvet ut.

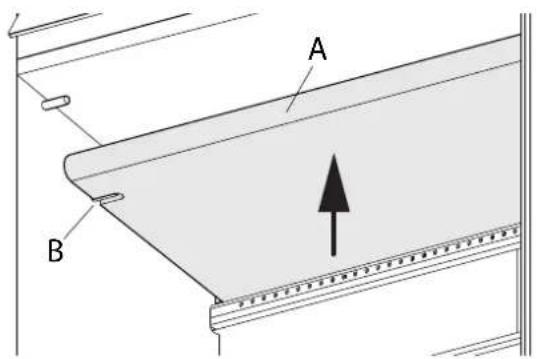

Fig. 7

1. Løft ledeplaten (fig. 7A) forsiktig opp.
2. Fjern pinnene (fig.7B).
3. Kant ledeplaten ut.

Fig. 8

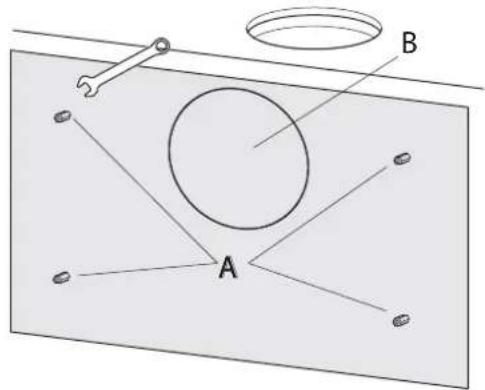

1. Skru av ytre skjermplate (fig. 8A).
2. Fjern utslagsåpningen (fig. 8B).

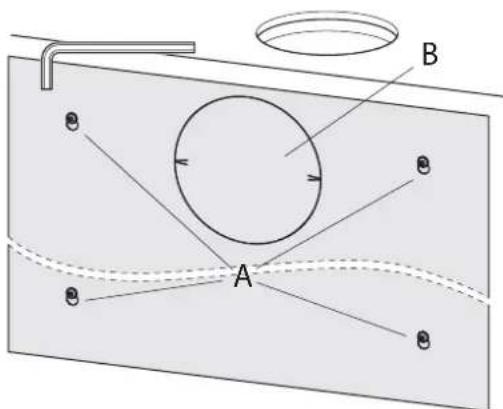

Fig. 9

1. Skru av indre skjermplate (fig. 9A).
2. Fjern utslagsåpningen (fig. 9B).

Fig. 10

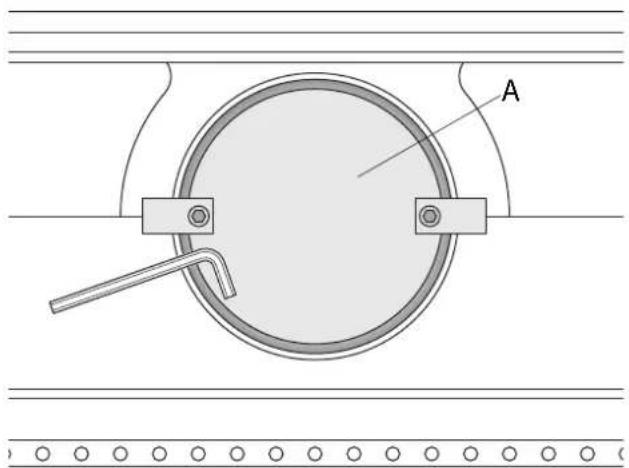

1. Fjern støpejernslokket (fig. 10A) fra innsiden av brennkammeret.
2. Monter støpejernslokket i hullet for topputtaket med samme deler som ble fjernet.

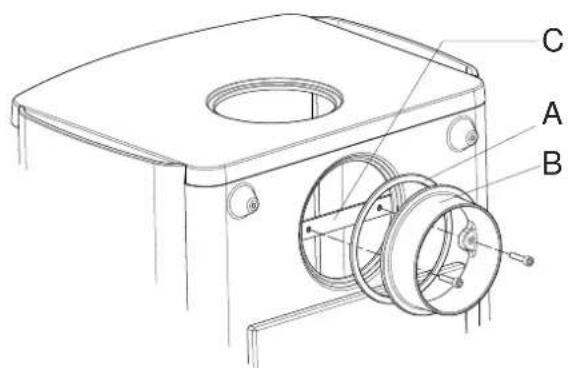

Fig. 11

1. Lim pakning (fig. 11A) fra skrueposen på baksiden av røykstuss (fig. 11B). Med produktet følger to røykstusser ∅125mm og ∅130mm.
2. Fest den løse røykstussen i røykuttaket med kulefanger (fig. 11C) og skruene fra skrueposen.

Ved tilbakemontering av hvelv, ledeplate, indre og ytre skjermplate følges samme prosedyre i omvendt rekkefølge.

NORSK

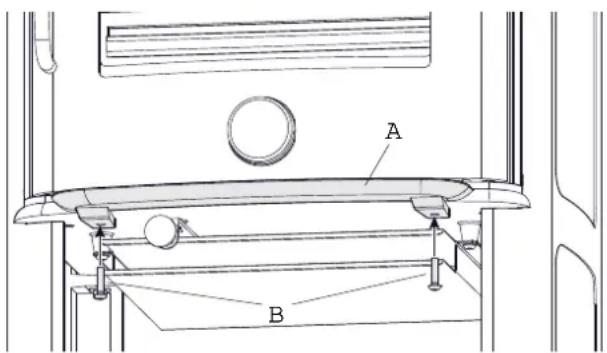

4.8 Montering av askeleppe

Fig. 12

1. Fest askeleppen (fig. 12A) med hjelp av medfølgende skruer (fig. 12B).

4.9 Håndtak

Dersom det er ønskelig at håndtaket skal sitte fast på ovnen kan det festes med den lange skruen (M5x20mm) som ligger i ovnens skruepose. Håndtakets loddrette posisjon kan justeres ved å dreie unbracoskruen på lukkemekanismen.

5.0 Daglig bruk

Lukt under innfyring

Under første gangs oppfyring kan ildstedet gi fra seg en irriterende gass som kan lukte noe. Dette er fordi lakken tørker. Gassen er ikke giftig, men det bør foretas en skikkelig utlufting av rommet. Fyr med god trekk til samtlige gasser har brent ut - til verken røyk eller lukt merkes mer.

5.1 Betjening

Fyringstips

NB! Ved som lagres ute eller i kalde rom, bør tas inn ca. 1 døgn før den skal brukes slik at den får romtemperatur.

Viktig! Fyring med for lav lufttilførsel kan føre til dårlig forbrenning, dårligere virkningsgrad, høye utslipp av partikler, black carbon og andre helse og klimafarlige forbindelser.

Det er fl ere måter å fyre opp i ovnen på, men det er alltid viktig å være nøye med hva du legger i ovnen. Se avsnittet "Vedkvalitet".

Vedkvalitet

Med kvalitetsved menes det meste av kjent trevirke som bjørk, gran og furu.

Veden bør være tørket slik at vanninnholdet er på maks. 20%. For å oppnå dette, bør veden hugges senest på ettervinteren. Den kløyves og stables på en slik måte at den blir luftet. Stablene må beskyttes for ikke å trekke for store mengder regnvann. Veden bør tas inn tidlig høst, og stables/lagres for bruk kommende vinter.

Vær spesielt nøye med aldri å fyre med følgende materialer:

• Husholdningsavfall, plastposer o.l.
- Malt eller impregnert trevirke (som er meget giftig).
- Spon- og laminerte plater.
- Drivved (sjøvann)

NB! Bruk aldri væsker som bensin, para n, rødsprit e.l. til opptenning. Du kan skade både deg selv og produktet.

5.2 Opptenning

Forbruk av ved;

Opptenningsved (fi nkløvd ved):

Lengde: ca. 30 cm

Diameter: 2 - 5 cm

Mengde pr. opptenning: 6 - 8 stk.

Ved (kløvd ved):

Anbefalt lengde: 20 - 30 cm

Diameter: Ca 8 cm

Mengde pr. ilegg: 2 stk.

1. Legg to vedkubber på tvers i brunnen av brennkammeret.
2. Legg vedpinner på toppen av vedkubbene på kryss og tvers.
3. Plasser opptenningsbrikettene mellom vedpinnene og tenn på.

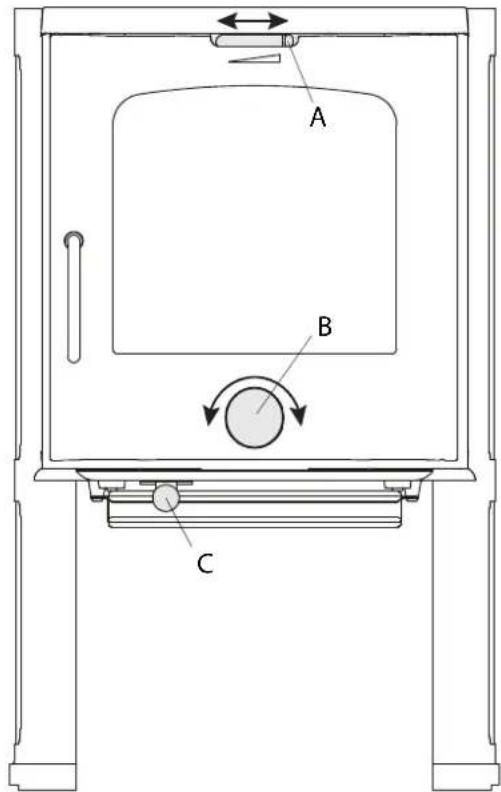

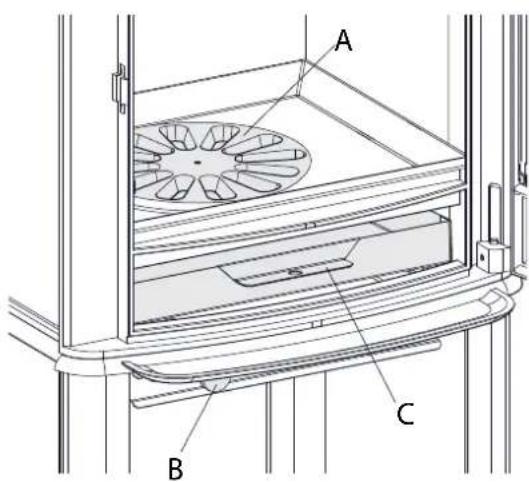

Fig. 13

1. Åpne opptennings- (fig. 13B) og luftventilen (fig. 13A) på maksimums åpning til veden har antent skikkelig og brenner godt.
2. Kontroller at etterbrenning (sekundærforbrenning) starter. Dette sees best ved å kontrollere at gule stikel ammer brenner foran hullene under hvelvet.
3. Steng opptenningsventilen og reguler luftventilen til ønsket nivå.
4. Askeskuffen skal alltid være stengt under fyring.
5. Askeristen (fig. 13C) skal stå halvt åpen under fyring.

Påfylling av ved

• Legg ofte i ovnen, men bruk lite brensel om gangen. Fyres det for kraftig, kan varmepåkjenningen i skorsteinen bli unødvendig stor.
  • Fyr moderat.
• Unngå ulmebrann, det er da forurensningen er størst. Det beste er når det brenner friskt, og røyken fra skorsteinen er bortimot usynlig.

5.3 Advarsel mot overfyring

Med overfyring forstås et for stort ilegg av brensel, og/eller for mye lufttilførsel, slik at varmeutviklingen blir for kraftig. Et sikkert tegn på overfyring er at produktet får glødende punkter. Reduser da luftventil-innstillingene øyeblikkelig.

Ved mistanke om for høyt/dårlig trekk i skorsteinen, må det søkes fagkyndig hjelp for utbedring. (Se også installasjonsmanualens «4.0» (Skorstein og røykrør) for informasjon («4.3»)).

5.4 Fjerning av aske

Produktet har askeskuff som gjør det enkelt å fjerne asken.

Fig.14

• Produktet er utstyrt med en askerist (fig. 14A). Ved å aktivere reguleringsarmen (fig. 14B) vil asken tømmes fra brennkammeret og ned i askeskuffen (fig. 14C). Viktig! Tøm aldri asken i brennbar beholder, da glør kan finnes i asken lenge etter avsluttet fyring.
• Se til at askeskuffen (fig. 14C) aldri blir så full at det hindrer asken i å komme gjennom askeristen og ned i skuffen.

NORSK

6.0 Service

Advarsel! Enhver ikke autorisert endring av produktet er ulovlig! Det må kun brukes originale reservedeler!

6.1 Utskifting av hvelv/ledeplater

Fig. 15

1. Løft hvelvet (fig. 15A) forsiktig opp.
2. Fjern pinnene (fi g. 15B).
3. Kant hvelvet ut.

Fig. 16

1. Løft ledeplateen (fig. 16A) forsiktig opp.
2. Fjern pinnene (fig.16B).
3. Kant ledeplaten ut.

6.2 Utskifting av brennplater/fyrbunn

Fig. 17

1. Ta ut hvelv/ledeplate (se pkt. 6.1 - Utskifting av hvelv/ledeplater)

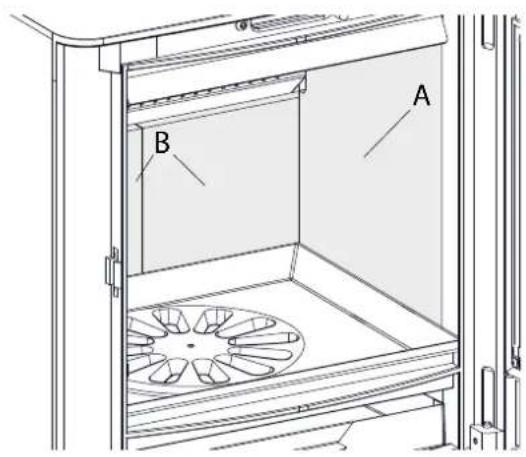

2. Ta ut sidebrennplatene (fig. 17A).
3. Ta ut bakre brennplater (fig. 17B).

Fig. 18

1. Løft ut askeristen (fig. 18A) og fyrbunnen (fig. 18B).
2. Ved tilbakemontering følges samme prosdedyre i omvendt rekkefølge.

7.0 Vedlikehold

7.1 Rensing og sotfjerning

Under fyring vil det kunne danne seg et sotbelegg på innsiden av ildstedets varmeil ater. Sot har en god isolerende effekt, og vil derfor redusere ildstedets varmeavgivelse. Dersom sotbelegg oppstår under bruk av produktet, vil dette kunne avhjelpes ved bruk av en sotrens.

For å forhindre at det danner seg vann og tjærebelegg i ildstedet, bør det fyres kraftig med regelmessige mellomrom for å tørke opp belegget. En årlig rengjøring innvendig vil være nødvendig for å få maksimalt varmeutbytte av produktet. Foreta dette gjerne i forbindelse med feiing av skorstein og skorsteinsrør.

7.2 Feiing av røykrør til skorstein

Feiing av røykrør utføres gjennom røykrørets feieluke eller gjennom produktets døråpning. Da må hvelvet/ledeplatene fjernes.

7.3 Rengjøring av glass

Scans ildsteder er utstyrt med luftspyling av glasset. Via luftventilen spyles luft nedover langs innsiden av glasset og reduserer avsetningen av sotbelegg.

Det vil allikevel alltid dannes noe sot på glasset, men mengden vil være avhengig av de stedlige forhold og regulering av luftventilen. Mesteparten av sotbelegget vil normalt bli brent av når luftventilen blir regulert opp til maks., og det fyres friskt i ildstedet.

Et godt råd! Ved vanlig rengjøring - fukt et kjøkkenpapir med varmt vann og ta på litt aske fra brennkammeret. Gni over glasset og vask deretter med rent vann. Tørk godt. Dersom det er behov for å rengjøre glasset grundigere, er en glassrens å anbefale (følg bruksanvisningen på fl asken).

7.4 Kontroll av ildstedet

Det anbefales at du selv kontrollerer ditt ildsted nøye etter at feiing/rengjøring er gjennomført. Kontroller alle synlige overl ater for sprekker. Se også til at alle sammenføyninger er tette, og at pakninger ligger riktig. Pakninger som er slitte eller deformerte, bør byttes ut.

Rens pakningssporet godt, påfør keramisk lim (fås kjøpt hos din lokale Scan forhandler), og press pakningen godt på plass. Etter kort tid er sammenføyningen tørr.

7.5 Utvendig vedlikehold

Lakkerte produkter vil etter noen års bruk kunne endre farge. Overfäl aten bør pusses og børstes fri for løse partikler før ny ovnslakk påføres.

Det må ikke plasseres noe på ovnens topplate da dette vil kunne gi varig skade på lakken.

8.0 Driftsforstyrrelser - feilsøking

Dårlig trekk

• Sjekk skorsteinens lengde slik at den dekker kravene i nasjonale lover og regler. (Se også avsnitt«2.0 Tekniske data» og «4.0 Installasjon» (Skorstein og røykrør) for informasjon.)
• Kontroller at min. dimensjon på skorsteinen er i henhold til det som er beskrevet i «2.0 Tekniske data».
• Se til at det ikke er noe som hindrer røykgassene å slippe ut: Grener, trær etc.
• Ved mistanke om for høyt/dårlig trekk i skorsteinen, må det søkes fagkyndig hjelp for måling og utbedring.

Ilden dør ut etter en tid

• Kontroller at brenslet er tørt nok.
• Sjekk om det er undertrykk i huset; steng mekaniske vifter og åpne et vindu i nærheten av peisen.
• Sjekk at luftventilen er åpen.
• Se til at røykuttaket ikke er tett av sot.

Hvis det dannes unormalt mye sot på glasset

Det vil alltid dannes noe sot på glasset, men mengden vil være avhengig av:

• Fuktigheten i brenselet.

- De stedlige trekkforhold.

- Regulering av luftventilen.

Mesteparten av sotbelegget vil normalt bli brent av när luftventilen blir regulert opp til maksimum, og det fyres friskt i ildstedet. (Se også pkt. «6.1 Rengjøring av glass - et godt råd».)

9.0 Tilleggsutstyr/Leveringskolli

9.1 Konveksjonsplate bak

Ekstra konveksjonsplate bak for Jøtul F 145 (konveksjons modell) BP: kat. nr. 50013025

Ekstra konveksjonsplate bak for Jøtul F 145 S (kleberstein modell) BP: kat. nr. 50013027

NORSK

9.2 Leveringskolli

Jøtul F 145 BP (konveksjonsmodell)

Brennkammer: Art.nr: 30050663

Konveksjonssider: Art.nr: 51012298

Jøtul F 145 S BP (klebersteinsmodell) Topputtak

Brennkammer: Art.nr: 30050663

Ben for kleberstein: Art.nr: 51012299

Kleber sett sider: Art.nr: 50013022

Kleber topp med hull

for røykuttak Art.nr: 50013023

Jøtul F 145 S BP (klebersteinsmodell) Bakuttak

Brennkammer: Art.nr: 30050663

Ben for kleberstein: Art.nr: 51012299

Kleber sett sider: Art.nr: 50013022

Kleber topp uten hull Art.nr: 50013024

10.0 Gjenvinning

10.1 Gjenvinning av emballasje

Ildstedet blir levert med følgende emballasje:

• Pall av tre som kan kappes opp og brennes i ildstedet.
• Emballasje i papp som skal leveres til gjenvinning.
• Poser i plast som skal leveres til gjenvinning.

10.2 Gjenvinning av ildstedet

• Metall som skal leveres til gjenvinning.
• Glass som skal håndteres som spesialavfall. Glasset i ildstedet må ikke legges i vanlig kildesortering.
• Brennplater i vermikulitt som kan kastes i vanlig restavfall.

11.0 Garantivilkår

1. Vår garanti dekker:

Jøtul AS garanterer at de eksterne støpejernsdelene er uten defekter i materialer eller produksjonsfeil på kjøpstidspunktet. Garantien er gyldig i 5 år fra leveringsdato. Du kan forlenge garantien på eksterne støpejernsdeler til 25 år fra leveringsdato ved å registrere produktet på jotul.com, og skrive ut det utvidede garantikortet, senest tre måneder etter kjøpet. Vi anbefaler at garantikortet oppbevares sammen med kvitteringen. Jøtul AS garanterer også at ståldeler er uten defekter i materialer eller produksjonsfeil på kjøpstidspunktet for en periode på 5 år fra leveringsdato.

Garantien gjelder under forutsetning av at ovnen er installert av en kvali sert installator i samsvar med gjeldende lover og forskrifter og at Jøtuls monterings- og bruksanvisningen er fulgt. Reparerte produkter eller erstatning elementer har garanti innenfor den opprinnelige garantitiden.

2.1. Skade på forbruksdeler som brennplater, fyrbunn, røkhvelv, pakninger og lignende som disse forringes over tid av vanlig slitasje.
2.2. Skader som følge av mangelfullt vedlikehold, overoppheting, bruk av uegnet brensel (eks. på uegnet brensel er, men er ikke begrenset til rekved, impregnert treverk, bordkapp, sponplater) eller for fuktig / våt ved.
2.3. Installasjon av tilleggsdeler i den hensikt å utbedre stedlige trekkforhold, lufttilførsel eller andre forhold, som er utenfor Jøtul kontroll.
2.4. Endringer i / modifikasjoner på ildstedet uten tillatelse fra Jøtul eller bruk av uoriginale deler.
2.5. Skader oppstått under lagring hos en forhandler, transport fra forhandler eller under monteringen.
2.6. Produkter som selges av uautoriserte selgere i områder hvor Jøtul opererer med et selektivt distribusjonssystem.
2.7. Assosierte kostnader (eks. men ikke begrenset til, transport, arbeidskraft, reise) eller indirekte skader.

For pelletsovner, glass, stein, betong, emalje og lakk (f.eks, men ikke begrenset til chipping, sprekker, bobler eller misfarging og krakelering) gjelder reklamasjonsretten. Denne garantien er gyldig for kjøp gjort i det Europeiske ∅konomiske Samarbeidsområde (E∅S). Alle garantihenvendelser må rettes til den autoriserte Jøtul forhandler innen rimelig tid, og ikke senere enn 14 dager fra det tidspunkt feilen eller mangelen først ble oppdaget. Se listen over importører og forhandlere på vår nettside www.jotul.com/no/forhandlere/fi nn-forhandler Hvis Jøtul ikke er i stand til å oppfylle de forpliktelser som er skissert i ovennevnte garantivilkår, vil Jøtul tilby et erstatningsprodukt med en lignende varmekapasitet gratis.

Jøtul forbeholder seg retten til å avvise skifte av deler eller tjenester dersom garantien ikke er registrert på nettet. Garantien påvirker ikke noen rettigheter i forhold til gjeldende reklamasjonsrett. Reklamasjonsretten gjelder fra kjøpsdato, og bare i bytte mot kvittering / serienummer.

7.5 Kontroll av eldstaden

10.1 Återvinning av emballage

10.2 Återvinning av eldstaden

1. Vår garanti omfattar:

Sluttkontroll av ildsteder

Checked
Utført Kontrollpunkt
Controlled item

√	Alle deler er med i produktet (ifølge struktur).	All parts are included.
√	Alle festemidler er av korrekt type, og er korrekt anvendt.	Correct fastener items have been used and correctly applied.
√	Overflater er i samsvar med Jøtuls kvalitetsstandarder.	Surfaces comply with Jøtul workmanship standards.
√	Lukkemekanismer fungerer som de skal, og uten behov for unødig stor kraft.	Door locking mechanisms function correctly; excessive force is not needed.
√	Produktet/serien møter kravet for lekkasjetest.	The product/lot complies with the leakage test requirement.
√	Lakkerte/emaljerte overflater møter kravene i Jøtuls kvalitetsstandarder.	Paint/enamel surface finish complies with Jøtul workmanship standards.
√	Produktet er fritt for utvendig kitt- eller limklin.	Surfaces are not contaminated by external stove cement or glue.
√	Produktet har ingen sprekker i glass, støpejern eller andre deler.	There are no cracks in glass, cast iron or other parts.
√	Pakninger er riktig lagt, og skjemmer ikke produktet ved stygge ender eller ved at pakningen er unødig synlig.	Gaskets are correctly applied and do not degrade product appearance (i.e. loose ends or excessive visible exposure).
√	Dørpakninger er godt limt.	Door gaskets are firmly glued/fixed to the door.
√	Dørpakninger har tilfredsstillende pakningstrykk.	Door gaskets provide satisfactory sealing.
√	Sjekk at det ikke "lyser gjennom" i dørpakning eller andre sammenføyninger.	Check for "light through" at door seals and other relevant locations.
√	Trekkhendler osv fungerer normalt.	The function of air valve handle etc is normal.

Jøtul bekrefter herved at dette produktet er kontrollert og funnet å være i samsvar med våre kvalitetsnormer.	Jøtul hereby confirm that this product has been QC inspected and found to comply with our quality standards.
Lot. No. / Serie nr. - Checked by / kontrollert av
