ARC Midi R2 - Boîtier d'ordinateur Fractal Design - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur moyen tour
Marque	Fractal Design
Modèle	Arc Midi R2
Format	Moyen tour (Mid Tower)
Panneau latéral	Fenêtre élégante
Ventilateurs fournis	3 ventilateurs haute performance
Contrôleur de ventilateur	Intégré, 3 vitesses (5V, 7V, 12V)
Filtres à poussière	3 filtres amovibles (avant, inférieur, supérieur)
Support radiateur supérieur	Radiateurs jusqu'à 240 mm
Support radiateur avant	Radiateurs 240 mm épais
Support radiateur arrière/inférieur	Radiateurs 120 mm
Cages de disques durs	Pivotante et repositionnable pour plus d'espace
Montage SSD	Compatible dans les baies standard
Montage HDD supplémentaire	Deux disques durs derrière la plaque carte mère
Connexions câbles	Espace généreux pour le routage de câbles
Entretien	Filtres lavables à l'eau courante
Garantie	24 mois
Conception	Conçu en Suède

FOIRE AUX QUESTIONS - ARC Midi R2 Fractal Design

Comment régler la vitesse des ventilateurs sur l'Arc Midi R2 ?

Le contrôleur de ventilateur intégré se trouve à l'avant du boîtier. Vous disposez de quatre connecteurs : trois pour les ventilateurs du boîtier et un Molex à brancher sur l'alimentation. La vitesse se règle en trois étapes : faible (5V), moyenne (7V) et haute (12V).

Comment nettoyer les filtres à poussière de l'Arc Midi R2 ?

Le boîtier est équipé de trois filtres à poussière. Pour le filtre avant, poussez la partie supérieure de la maille pour le retirer. Le filtre inférieur se retire en tirant vers l'arrière. Le filtre supérieur se nettoie simplement à l'aspirateur ou se dévisse à l'arrière. Tous peuvent être nettoyés sous l'eau courante.

Quels radiateurs de watercooling sont compatibles avec l'Arc Midi R2 ?

L'Arc Midi R2 supporte des radiateurs de 240 mm sur les panneaux supérieur et avant. Sur le panneau supérieur, même les radiateurs épais sont compatibles. À l'avant, des radiateurs de 240 mm d'épaisseur peuvent être installés après avoir retiré ou repositionné les cages de disques durs. Des radiateurs de 120 mm peuvent être montés à l'arrière et en bas.

Comment monter deux disques durs supplémentaires derrière la plaque carte mère ?

L'Arc Midi R2 offre la possibilité de monter deux disques durs derrière la plaque support de la carte mère. Les disques durs doivent être orientés avec les connecteurs SATA vers l'avant. Utilisez des câbles SATA droits, car les connecteurs à 90 degrés ne sont pas pris en charge.

Puis-je installer un SSD dans l'Arc Midi R2 ?

Oui, les unités SSD peuvent être montées dans toutes les baies de disques durs standard du boîtier. Cela inclut les cages de disques durs ainsi que les emplacements supplémentaires derrière la carte mère.

Comment déplacer la cage inférieure de disques durs ?

Pour déplacer la cage inférieure, retirez les six vis : quatre sous le boîtier et deux à l'avant. La cage peut ensuite être repositionnée vers l'arrière sur un ou deux crans, selon l'espace requis. Revissez ensuite les quatre vis dans la base du boîtier.

Pourquoi les ventilateurs ne démarrent-ils pas en position faible ?

Certains ventilateurs peuvent ne pas démarrer à une tension de 5V. Si cela arrive, réglez le contrôleur sur une vitesse supérieure (7V ou 12V). Vérifiez également la tension de démarrage des ventilateurs non-Fractal Design pour choisir le bon réglage.

Quelles précautions prendre pour l'orientation des disques durs ?

Les disques durs doivent être montés avec les connecteurs SATA orientés vers l'avant du boîtier. Utilisez de préférence des câbles SATA droits. Les câbles à 90 degrés ne sont pas pris en charge pour l'Arc Midi R2.

Quelle est la durée de garantie de l'Arc Midi R2 ?

Les boîtiers Fractal Design Arc Midi R2 bénéficient d'une garantie limitée de 24 mois à compter de la date de livraison. Cette garantie couvre les défauts de matériaux et de fabrication. Les réclamations doivent être faites auprès du revendeur, avec les frais de port prépayés.

Comment contacter le support produit pour l'Arc Midi R2 ?

Le support produit est disponible selon les régions. Pour l'Amérique du Nord, le DACH (Allemagne-Suisse-Autriche), la Chine, et l'Europe/reste du monde, vous trouverez les coordonnées dans la notice du produit. Assurez-vous de consulter les informations de contact appropriées à votre région.

MODE D'EMPLOI ARC Midi R2 Fractal Design

Basé sur le châssis populaire d'Arc Midi, l'Arc Midi R2 arrive avec de nombreuses améliorations.

Le boîtier d'ordinateur Arc Midi R2 a été développé avec des systèmes informatiques haute performance à l'esprit. Proposant trois ventilateurs haute performance associés à des entrées et sorties d'air larges, le design de l'Arc Midi R2 maximise le débit d'air à travers le boîtier et vise à maintenir à basse température jusqu'aux systèmes les plus exigeants. Cherchez-vous des solutions de refroidissement d'eau ? Aucun problème ! L'Arc Midi R2 est conçu pour loger les radiateurs les plus épais, que ce soit sur les panneaux supérieurs ou frontaux, sans grandes modifications.

De nouvelles fonctionnalités de l'Arc Midi R2 incluent le panneau latéral avec une fenêtre élégante, ainsi qu'un contrôleur de ventilateur intégré à l'avant du boîtier. En outre, le design et les matériaux utilisés pour construire les filtres à poussière ont été révisés, ce qui donne une fonctionnalité améliorée et une meilleure qualité générale. Le boîtier, admiré pour sa facilité d'utilisation, offre également un haut niveau de fabrication, un système de montage de disque dur flexible et assez de place pour le routage de câble. Tous les composants pour ce châssis ont été conçus et construits au siège social suédois de Fractal Design.

Contrôleur de ventilateur

Pour installer le contrôleur de ventilateur intégré, il y a quatre connecteurs, trois d'entre eux allant sur les ventilateurs de votre boîtier et un connecteur Molex que vous devez brancher sur le bloc d'alimentation. La vitesse des ventilateurs peut être réglée en trois étapes, vitesse faible (5 V), vitesse moyenne (7 V) et haute vitesse (12 V).

Remarque : Il se peut que certains ventilateurs ne démarrent pas en position à vitesse faible et aient besoin d'être réglés à une vitesse supérieure. Vérifiez la Tension au démarrage des ventilateurs autres que Fractal Design pour savoir quel réglage utiliser.

Nettoyage des filtres à poussière

L'Arc Midi R2 est fourni avec 3 filtres à poussière séparés :

• Panneau frontal: Retirez le filtre à poussière en poussant la partie supérieure de la maille, le filtre peut être nettoyé sous de l'eau courante ou en utilisant un aspirateur.
• Filtre inférieur: Le filtre situé sous l'alimentation peut être retiré en tirant dessus et en le faisant sortir de l'arrière du boîtier. Il peut être nettoyé sous de l'eau courante.
• Panneau supérieur: Ce filtre est le plus facile à nettoyer, en utilisant uniquement un aspirateur. Mais il peut aussi être retiré en enlevant les deux vis à l'arrière du boîtier.

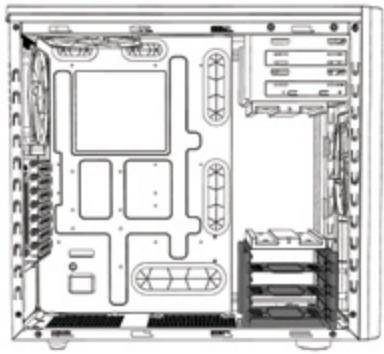

la cage supérieure de disque dur peut être pivotée à 90 degrés pour augmenter le débit d'air du ventilateur avant ou complètement enlevé pour faire plus de place aux grandes cartes graphiques.

La cage inférieure de disque dur peut être repositionnée pour offrir plus d'espace à l'avant du boîtier. Cet espace supplémentaire est utile pour les radiateurs de refroidissement à eau montés à l'avant. La cage est fixée avec six vis : quatre sous le boîtier et deux à l'avant. Une fois les vis retirées, la cage inférieure de disque dur peut être déplacée encore plus vers l'arrière du châssis sur un ou deux emplacements différents, en fonction de l'espace nécessaire. La cage est fixée de nouveau en vissant les quatre vis dans la base du boîtier.

Options de refroidissement à l'eau

L'Arc Midi R2 a été conçu pour permettre le refroidissement de l'eau et prend en charge les composants suivants :

• Panneau supérieur: Ce positionnement stratégique des ventilateurs dans le panneau supérieur vous permet de caser des radiateurs de 240 mm, sans risque qu'ils soient en conflit avec d'autres composants, telle que la carte mère ou la mémoire système. Même des radiateurs épais peuvent être utilisés ici.
• Panneau frontal: Si vous avez retiré ou repositionné les cages de disque dur, des radiateurs de 240 mm d'épaisseur peuvent être installés sur le panneau frontal.
• Panneau inférieur/arrière: des radiateurs de 120 mm peuvent être utilisés aux emplacements des ventilateurs sur les panneaux inférieurs et arrière.

Options de montage de disques durs sur la plaque de la carte mère

Pour une utilisation maximale de l'espace derrière la plaque de la carte mère et le panneau latéral, le boîtier d'ordinateur Arc Midi R2 possède l'option supplémentaire de monter deux

disques durs au dos de la plaque où la carte mère est vissée. Veuillez noter que vous pouvez également monter des unités SSD dans toutes les baies de disques durs régulières.

Les disques durs doivent être montés avec les connecteurs SATA faisant face à l'avant ; il est également conseillé d'utiliser des câbles droits avec des connecteurs SATA droits, les câbles à 90 degrés n'étant pas pris en charge.

Garantie limitée et limites de responsabilité

Les boîtiers d'ordinateur Fractal Design Arc Midi R2 sont garantis pendant vingt quatre (24) mois, à compter de la date de livraison à l'utilisateur final, contre les défauts de matériaux et/ou de fabrication. Dans cette période de garantie limitée, les produits seront soit réparés ou remplacés, au choix de Fractal Design. Les réclamations de garantie doivent être faites auprès de l'agent qui a vendu le produit, frais prépayés.

La garantie ne couvre pas ce qui suit :

• Les produits qui ont été loués, utilisés incorrectement, utilisés avec négligence ou utilisés d'une manière qui n'est pas en conformité avec l'usage prévu indiqué.
• Les produits qui ont été endommagés par des causes naturelles, y compris mais sans s'y limiter, la foudre, les incendies, les inondations et les tremblements de terre.
• Les produits dont le numéro de série et/ou l'étiquette de garantie a été enlevé ou modifié.

Support du produit

Pour le support du produit, veuillez utiliser les informations de contact suivantes :

Amérique du Nord :

DACH (Allemagne-Suisse-Autriche) :

Chine:

Europe et/ou reste du monde :
