MANUAL DE USUARIO ARC Midi R2 Fractal Design

Basado en el popular chasis Arc Midi, el Arc Midi R2 ya está aquí con innumerables mejoras.

La carcasa para PC Arc Midi R2 está desarrollada pensando en los sistemas informáticos de alto rendimiento. Con tres ventiladores de alto rendimiento acoplados con grandes entradas y salidas de aire, el diseño de la carcasa Arc Midi R2 maximiza el flujo de aire a través de ella y está pensada para mantener temperaturas bajas en los sistemas más exigentes. ¿Está buscando posibilidades de refrigeración por agua? ¡Sin problemas! La carcasa Arc Midi R2 está diseñada para alojar incluso los radiadores más gruesos tanto en el panel superior como en panel frontal sin grandes modificaciones.

Entre las nuevas características de la carcasa Arc Midi R2 podemos destacar el elegante panel lateral transparente así como un controlador de ventiladores integrado en su parte frontal. Además, el diseño y los materiales utilizados para fabricar los filtros de polvo se han revisado, mejorando su funcionalidad y calidad global. La carcasa, que ha sido elogiada por su facilidad de uso, también ofrece un alto nivel de elaboración, un sistema flexible de montaje de unidades de disco duro y gran cantidad de espacio para colocar cables. Todos los componentes de esta carcasas se han diseñado y fraguado en las sedes centrales suecas de Fractal Design.

Controlador de ventiladores

Dispone de cuatro conectores para instalar el controlador de ventiladores integrado, tres de ellos para conectar a los ventiladores de la carcasa y uno de tipo Molex para enchufar a la fuente de alimentación. La velocidad de los ventiladores se puede regular en tres pasos: velocidad baja (5 V), velocidad media (7 V) y velocidad alta (12 V).

Nota: Algunos ventiladores podrían no iniciarse en la posición de baja velocidad y necesitarán un valor más alto. Compruebe el parámetro Voltaje de inicio de los ventiladores que no son de Fractal Design para saber qué valor se debe utilizar.

Limpieza de los filtros de polvo

La carcasa Arc Midi R2 cuenta con 3 filtros de polvo independientes:

• Panel frontal: quite el filtro de polvo empujando la parte superior de la malla; el filtro se puede limpiar bajo agua corriente o mediante una aspiradora.
• Filtro inferior: el filtro ubicado debajo de la fuente de alimentación se puede extraer tirando de él en línea recta hacia afuera en la parte posterior de la carcasa; se puede limpiar bajo agua corriente.
• Panel superior: este filtro es el más fácil de limpiar utilizando simplemente una aspi-

radora, pero también se puede extraer quitando los dos tornillos de apriete manual situados en la parte posterior de la carcasa.

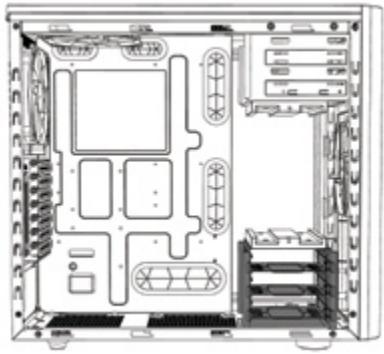

Armazones adaptables para unidades de disco duro

El armazón para unidades de disco duro se puede girar 90 grados para aumentar el flujo de aire procedente del ventilador frontal, pero también se puede quitar completamente para crear más espacio para tarjetas gráficas grandes.

El armazón para unidades de disco duro se puede cambiar de posición para proporcionar más espacio en la parte frontal de la carcasa. Este espacio adicional es útil para radiadores refrigerados por agua instalados en la parte frontal. El armazón se fija con 6 tornillos: cuatro debajo de la carcasa y dos en la parte frontal de la misma. Una vez quitados los tornillos, el armazón inferior para unidades de disco duro se puede desplazar más hacia atrás en el chasis hasta una de las dos posiciones alternativas, dependiendo de la cantidad de espacio necesario. El armazón se vuelve a fijar atornillando los cuatro tornillos en la base de la carcasa.

Opciones de refrigeración por agua

La carcasa Arc Midi R2 se ha diseñado para admitir la refrigeración por agua, así como los siguientes componentes:

• Panel superior: la posición estratégica de los ventiladores en el panel superior permite colocar radiadores de 240 mm sin el riesgo de que entren en conflicto con otros componentes, como por ejemplo la placa base o la memoria del sistema. Aquí se pueden utilizar incluso radiadores gruesos.
• Panel frontal: si quitó o cambió de posición los armazones para unidades de disco duro, en el panel frontal se pueden colocar radiadores gruesos de 240 mm.
• Paneles inferior y posterior: se pueden utilizar radiadores de 120 mm en las posiciones de los ventiladores en las placas inferior y posterior.

Opciones de montaje de unidades de estado sólido en la placa de la placa base

Para maximizar el uso del espacio detrás de la placa de la placa base y del panel lateral, la carcasa para PC Arc Midi R2 incluye una opción adicional para montar dos unidades de estado sólido en la parte posterior de dicha aquella placa. Tenga en cuenta que también puede montar unidades de estado sólido en cualquiera de las bandejas para unidades de disco duro convencionales. Las unidades se deben montar con los conectores SATA orientados hacia la parte frontal y es recomendable utilizar cables planos con conectores SATA planos, ya que no se admiten cables de 90 grados.

Garantía limitada y limitación de responsabilidad

Las carcasas para PC Fractal Design Arc Midi R2 están garantizadas durante veinticuatro (24) meses a partir de la fecha de entrega al usuario final contra defectos materiales y/o de mano de obra. Dentro de este período de garantía limitada, los productos se repararán o reemplazarán, lo que Fractal Design estime más oportuno. Las reclamaciones de garantía se deben devolver al agente que vendió el producto, con portes pagados.

La garantía no cubre:

• Productos que hayan sido utilizados para alquiler, que se hayan utilizado indebidamente, que se hayan manipulado sin cuidado o que se hayan aplicado de una forma que no esté contemplada en el uso indicado.
• Productos dañados por la fuerza de la naturaleza como por ejemplo, sin limitación, tormentas, incendios, inundaciones y terremotos.
• Productos cuyo número de serie y/o pegatina de garantía se hayan manipulado o quitado.

Asistencia técnica del producto

Para obtener asistencia técnica del producto, utilice la siguiente información de contacto:

En Norteamérica:

En DACH (Alemania-Suiza-Austria):

En China:

En Europa y/o el resto del mundo:
