La carcasa Arc Mini R2 micro ATX combina una excelente capacidad de refrigeración y una configurabilidad de los componentes con un diseño de chasis compacto, minimalista y elegante.

La serie de carcasas Arc ha sido diseñada para ofrecer soluciones de refrigeración optimizadas y la carcasa Arc Mini R2 no es una excepción. El diseño de armazones adaptable para unidades de disco duro ofrece varias opciones para las configuraciones de refrigeración. Para una carcasa de este tamaño, ofrece posibilidades inigualables para los componentes de refrigeración por agua con la posibilidad, incluso, de colocar un radiador de 360 mm de grosor en el techo. Los tres ventiladores R2 de la serie Silent incluidos en la carcasa proporcionan una refrigeración excelente desde el primer momento.

La carcasa Arc Mini R2 es compacta pero el tamaño no compromete la flexibilidad de la configuración de los componentes ni la capacidad para las unidades de disco. Con espacio para un máximo de seis unidades de disco de 3,5" más dos unidades de disco adicionales de 2,5" ocultas detrás de la placa de la placa base, podrá montar un PC con una buena refrigeración y un amplio espacio de almacenamiento.

Como en todos los productos, la carcasa Arc Mini R2 pone de manifiesto la facilidad de uso junto a mano de obra y materiales de calidad, algo de lo que Fractal Design está orgulloso. La carcasa está creada para durar y está repleta de funciones inteligentes, como por ejemplo filtros de polvo, controlador de ventiladores integrado y gran cantidad de espacio para colocar los cables de forma ordenada. Como punto culminante, la carcasa Arc Mini R2 incluye un bonito panel lateral de tipo ventana ligeramente tintado que le permite ver su composición desde fuera.

Controlador de ventiladores

Dispone de cuatro conectores para instalar el controlador de ventiladores integrado, tres de ellos para conectar a los ventiladores de la carcasa y uno de tipo Molex para enchufar a la fuente de alimentación. La velocidad de los ventiladores se puede regular en tres pasos: velocidad baja (5 V), velocidad media (7 V) y velocidad alta (12 V).

Nota: Algunos ventiladores podrían no iniciarse en la posición de baja velocidad y necesitarán un valor más alto. Compruebe el parámetro Voltaje de inicio de los ventiladores que no son de Fractal Design para saber qué valor se debe utilizar.

Limpieza de los filtros de polvo

La carcasa Arc Mini R2 cuenta con 3 filtros de polvo independientes:

- Panel frontal: quite el filtro de polvo frontal empujando la parte superior de la malla; el

filtro se puede limpiar debajo del agua corriente o con una aspiradora.

• Filtro inferior: el filtro ubicado debajo de la fuente de alimentación se puede extraer ti-rando de él en línea recta hacia afuera en la parte posterior de la carcasa; se puede limpiar debajo del agua corriente.
• Panel superior: este filtro es el más fácil de limpiar utilizando simplemente una aspiradora, pero también se puede extraer quitando los dos tornillos de apriete manual situados en la parte posterior de la carcasa.

Armazones adaptables para unidades de disco

Todos los armazones para unidades de disco de la carcasa Arc Mini R2 se pueden quitar con el fin de colocar componentes más grandes o simplemente para optimizar el flujo de aire a través de la carcasa.

Quitar o girar el armazón superior para unidades de disco duro

En su posición original, el armazón superior para unidades de disco duro se ha colocado estratégicamente para optimizar un montaje limpio con una refrigeración de las unidades de disco duro y un manejo de los cables excelentes. Para colocar tarjetas gráficas superiores a 260 mm, necesitará quitar el armazón superior para unidades de disco duro. Cuando el armazón superior para unidades de disco duro se gira, actúa como guía para el ventilador frontal y dirige el flujo de aire hacia las tarjetas gráficas. Para quitar o girar el armazón superior para unidades de disco duro, deberá quitar los dos tornillos de apriete manual que lo sujetan. Después de girar el armazón para unidades de disco duro, vuelva a introducirlo en la posición que desee y fije los tornillos de apriete manual en una nueva posición o quítelo completamente.

Quitar el armazón inferior para unidades de disco duro

Para colocar radiadores de refrigeración por agua en el panel frontal, necesitará quitar el armazón inferior para unidades de disco duro con el fin de disponer de espacio suficiente para ello. El armazón se quita desatornillando los cuatro tornillos de la parte inferior de la carcasa.

Quitar el conector de unidad óptica

Para colocar un radiador de 360 mm en el panel frontal, necesitará quitar el conector de unidad óptica de la parte frontal de la carcasa. Éste se sujeta mediante ocho tornillos, dos a cada lado que lo conectan con el panel superior y cuatro en la parte frontal que lo conectan al panel metálico frontal. Simplemente, desatornille los ocho tornillos y quite el conector de unidad óptica de la carcasa.

Opciones de refrigeración por agua

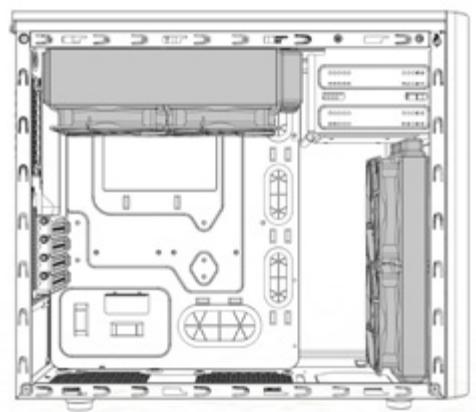

La carcasa Arc Mini R2 ofrece varias opciones en cuanto a la instalación de componentes de refrigeración por agua:

• Panel superior: Las posiciones de los ventiladores en el panel superior están colocadas de forma que si instala radiadores gruesos de refrigeración por agua, éstos no puedan interferir con los componentes de su placa base, como la memoria o los disipadores. Podrá colocar un radiador de 240 mm en la parte superior pero también podrá colocar un radiador de 360 mm si quita el conector de unidad óptica de la parte frontal de la carcasa. Las instrucciones sobre cómo quitar el conector de unidad óptica se describen en la sección Quitar el conector de unidad óptica.
• Panel frontal: Podrá colocar un radiador de 240 mm en esta posición siempre que la longitud total no sea superior a 272 mm y quite el armazón inferior para unidades de disco duro. Si el radiador tiene una longitud superior a 272 mm también podrá instalarlo, sin embargo, deberá quitar el conector de unidad óptica. Las instrucciones sobre cómo quitar el conector de unidad óptica se describen en la sección Quitar el conector de unidad óptica.
• Panel trasero: En esta posición de los ventiladores podrá colocar un radiador de 120 mm.
• Panel inferior: En esta posición de los ventiladores podrá colocar un radiador de 120 mm.

Opciones de montaje de unidades de estado sólido en la placa de la placa base

Para maximizar el uso del espacio detrás de la placa de la placa base y del panel lateral, la carcasa para PC Arc Mini R2 incluye una opción adicional para montar dos unidades de estado sólido en la parte posterior de la placa de la placa base. Tenga en cuenta que también puede montar unidades de estado sólido en cualquiera de las bandejas para unidades de disco duro convencionales.

Para fijar la unidad, simplemente desatornille el soporte de la unidad de estado sólido de la parte posterior de la placa base, acople la unidad de disco de estado sólido en el soporte con los tornillos que se encuentran en la caja de accesorios y, a continuación, vuelva a acoplar el soporte a la placa de la placa base. Es recomendable utilizar cables rectos con conectores SATA rectos; no se admiten cables de 90 grados.
