사용 설명서 Arc Mini R2 Fractal Design

Arc Mini R2 micro ATX 케이스는 탁월한 냉각 성능과 내부 구성 편의성을 하나의 컴팩트하고 미니멀리스트 스타일의 우아한 새시 디자인에 결합했습니다.

Arc 시리즈의 케이스들은 최적화된 냉각 솔루션을 제공하는 데 주력한 제품들로서 Arc Mini R2도 예외는 아닙니다. 상황에 맞게 변화를 줄 수 있는 하드 드라이브 케이지 디자인으로 여러 가지 콜링 셋업이 가능합니다. 이 크기의 케이스의 경우 타제품에서는 상상도 못할 일로서 수냉식 냉각 구성부품들을 상부에 있는 360mm 두께의 라디에이터에 별 어려움 없이 설치할 수 있습니다. 케이스에 세 개의 Silent 시리즈 R2 팬을 탑재하여 공기를 곧장 방출시킴으로써 냉각 성능이 탁월합니다.

Arc Mini R2는 컴팩트하나 그 크기로 인해 구성부품 구성과 드라이브 수용량에 대한 유연성이 떨어지지 않습니다. 최대 6개의 3.5” 드라이브와 추가적으로 2개의 2.5” 드라이브를 마더보드 플레이트 뒤에 숨겨 수용할 만한 공간이 있어 스토리지 공간이 충분하고 냉각이 잘 되는 PC를 만들 수 있습니다.

당사의 모든 제품에서와 같이 Arc Mini R2도 고품질의 제작 기술 및 소재 외에 용이한 사용법이 특징을 이루는데, 이러한 특징은 Fractal Design이 자랑하는 요소들입니다. 이 케이스는 내구성이 우수하고, 먼지 필터, 통합형 팬 컨트롤러, 케이블 정리를 위한 충분한 공간 등 스마트한 특징들을 다양하게 제공합니다. 이 밖에 Arc Mini R2는 색조를 약간 넣은 멋진 창측 패널을 채택하여 외관이 화려합니다.

팬 컨트롤러

내장형 팬 컨트롤러를 설치하도록 커넥터 네 개가 제공되며, 그 가운데 세 개는 케이스 팬에 연결되고 나머지 한 개는 전원공급장치에 연결하는 Molex 커넥터입니다. 팬 속도는 저속(5V), 중속(7V) 및 고속(12V)의 세 단계로 조절할 수 있습니다.

참고: 일부 팬은 저속 위치에서 시동하지 못할 수 있기 때문에 더 높은 설정을 요구합니다. 사용해야 하는 설정에 대해서는 비-Fractal Design 팬의 시동 전압을 확인하십시오.

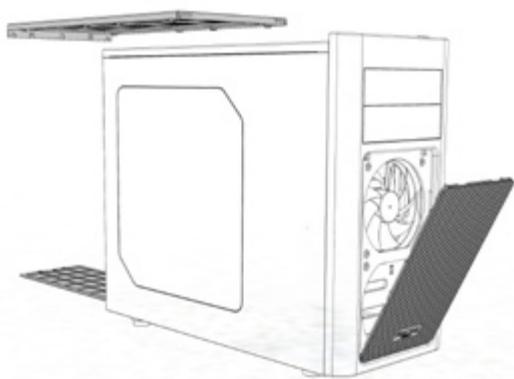

Arc Mini R2에는 별도의 먼지 필터 3개가 제공됩니다:

• 전면 패널: 메쉬의 상부를 밀어 전면 먼지 필터를 제거합니다. 필터를 수돗물로 또는 진공 청소기로 청소할 수 있습니다.
• 하부 필터: 전원공급장치 아래에 있는 필터는 케이스 후면에서 직선으로 잡아당겨 빼서 제거할 수 있으며 수돗물로 청소할 수 있습니다.
• 상부 패널: 이 필터는 청소하기가 가장 간편해서 진공청소기로 청소하면 되지만 케이스 후면의 엄지나사 두 개를 제거하여 분리할 수 있습니다.

크기가 더 큰 구성부품을 설치하거나 단순히 케이스 내의 공기 흐름을 최적화하기 위해 Arc Mini R2 내의 모든 드라이브 케이지를 제거할 수 있습니다.

상부 하드 드라이브 케이지를 제거 또는 회전하기

원래의 위치에서 상부 HDD 케이지는 깔끔하게 장착되고 우수한 HDD 냉각 및 깔끔한 케이를 정리를 제공하도록 장착되어 있습니다. 길이가 260mm보다 큰 그래픽 카드를 설치하려면 상부 HDD 케이지를 제거해야 합니다. 상부 HDD 케이지는 회전하면 전면 팬의 가이드 역할을 하여 공기 흐름을 그래픽 카드 쪽으로 돌립니다. 상부 HDD 케이지를 제거하거나 회전시키려면 케이지를 고정하는 두 개의 엄지나사를 제거해야 합니다. HDD 케이지의 회전 후 원하는 위치에 다시 삽입하여 엄지나사를 새 위치에 고정하거나 완전히 제거하십시오.

하부 하드 드라이브 케이지를 제거하기

수냉식 라디에이터를 전면 패널에 설치하려면 공간 확보를 위해 하단 HDD 케이지를 제거해야 합니다. 케이지 하부에 있는 4개의 나사를 풀면 케이지를 제거할 수 있습니다.

광드라이브 베이를 제거하기

360mm 라디에이터를 상부 패널에 설치하려면 케이스의 전면에서 광드라이브 베이를 제거해야 합니다. 이 라디에이터는 8개의 나사를 사용하여 고정하는데, 이 경우 상단 패널에 연결되는 측면에 각각 2개씩 그리고 전면 금속 패널에 연결된 전면에 4개의 나사를 사용합니다. 간단히 8개의 나사를 풀면 케이스에서 광드라이브 베이를 제거할 수 있습니다.

Arc Mini R2는 수냉식 냉각 구성부품을 설치할 때 다음과 같은 여러 가지 옵션을 제공합니다.

• 상부 패널: 상부 패널의 팬 위치는 두꺼운 수냉식 라디에이터를 설치할 때 메모리나 방열판과 같은 마더보드 상의 구성부품에 방해가 되지 않도록 배치됩니다. 240mm 라디 에이터는 상부에 그냥 설치할 수 있으나, 360mm 라디에이터도 케이스 전면에서 광드 라이브 베이를 제거한다면 설치할 수 있습니다. 광드라이브 베이를 제거하는 방법은 광드라이브 베이 제거하기 절에 요약되어 있습니다.
• 전면 패널: 240mm 라디에이터의 경우 전체 길이가 272 mm를 넘지 않고 하부 HDD 케이지를 제거하면 설치할 수 있습니다. 한편 라디에이터 길이가 272mm가 넘는 경우에도 광드라이브 베이를 제거하면 설치가 가능합니다. 광드라이브 베이를 제거하는 방법은 광드라이브 베이 제거하기 절에 요약되어 있습니다.
• 후면 패널:이 팬 위치에는 120mm 라디에이터를 설치할 수 있습니다.
• 하부 패널:이 팬 위치에는 120mm 라디에이터를 설치할 수 있습니다.

마더보드 플레이트와 사이드 패널 뒤의 공간 사용을 극대화하기 위해서 Arc Mini R2 컴퓨터

터 케이스는 마더보드 플레이트 뒤에 장

착되는 SSD 두 개를 위한 추가 옵션을 제공합니다. SSD 유닛은 모든 일반 하드 드라이브 트레이에도 장착할 수 있습니다.

드라이브를 고정하려면 마더보드의 후 면에서 SSD 브래킷의 나사를 풀고 부속품 상자에 제공된 나사를 사용하여 SSD 드라이브를 브래킷에 부착한 후 브래킷을 도로 마더보드 플레이트에 부착합니다. 직선 SATA 커넥터가 달린 직선 케이블을 사용할 것을 권장합니다. 90도 케이블은 지원되지 않습니다.

Fractal Design Arc Mini R2 컴퓨터 케이스는 제품에 하자가 있거나 고장이 난 경우 구입일로부터 24개월 간 보증합니다. 제한된 보증 기간 내에 제품은 Fractal Design의 지침대로 교체 또는 수리됩니다. 보증 청구는 제품을 구입한 곳을 통해서 신청해야 합니다.

보증에 포함되지 않는 내용:

제품의 임대,오용,부주의한 취급,원래 목적대로 사용하지 않은 경우.
- 번개, 화재, 홍수 및 지진을 포함한 천재지변으로 인해 파손된 경우.
- 제품 번호 및/또는 보증 스티커가 제거되거나 변경된 경우.

제품 지원.

제품 지원을 받으려면 다음 연락 정보를 참조하십시오.

북미: [e-mail] DACH (독일-스위스-오스트리아): [e-mail] 중국: [e-mail] 유럽 및/또는 나머지 국가: [e-mail]
