РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Arc Mini R2 Fractal Design

Корпус Arc Mini R2 с форм-фактором микро-АТХ сочетает в себе превосходный потенциал охлаждения и конфигурируемости с компактным, минималистическим дизайном.

Корпуса серии Arc призваны обеспечить оптимальное охлаждение, и корпус Arc Mini R2 не является исключением. Адаптируемый отсек для жесткого диска обеспечивает возможность использования различных конфигураций охлаждения. Для такого размера этот корпус обеспечивает не имеющие себе равных возможности для установки элементов системы водяного охлаждения даже с использованием радиатора толщиной 360 мм на его верхней части. Три бесшумных вентилятора Silent Series R2, входящие в комплект поставки корпуса, обеспечивают его отличное охлаждение.

Корпус Arc Mini R2 компактный, но его размер ничуть не уменьшает гибкость конфигурации компонентов и емкость жесткого диска. Благодаря возможности установки до шести дисков 3.5" и двух дополнительных дисков 2.5", скрытых за панелью материнской платы, можно создать хорошо охлаждаемый ПК с большим объемом памяти.

Как и все наши изделия, корпус Arc Mini R2 отличается простотой использования и высоким качеством изготовления и материалов, что свойственно корпусам Fractal Design. Корпус изготовлен на совесть и обладает рядом дополнительных возможностей, такими как пылевые фильтры, встроенный контроллер вентиляторов и обилие пространства для аккуратной прокладки кабелей. И наконец, корпус Arc Mini R2 поставляется с привлекательной, слегка окрашенной боковой панелью с окном, через которое вы можете полюбоваться на свое творение снаружи.

Контроллер вентилятора

Для установки контроллера встроенного вентилятора имеются четыре разъема, три из которых можно подсоединить к вентиляторам в корпусе, а еще один, разъем Molex, можно подключить к блоку питания. Имеются три ступени регулировки скорости вращения вентиляторов: низкая (5 В), средняя (7 В) и высокая (12 В).

Примечание. Некоторые вентиляторы могут не запускаться в низкоскоростном режиме и требуют

установки более высокой скорости вращения (повышенного напряжения для запуска). Проверьте, на какое напряжение запуска рассчитаны вентиляторы, выпускаемые не компанией Fractal Design.

Очистка пылеулавливающих фильтров

Arc Mini R2 выпускается с тремя отдельными пылеулавливающими фильтрами.

- Передняя панель: снимите передний пылеулавливающий фильтр, нажав на верхнюю часть сетки, после чего фильтр можно очистить в проточной воде или с помощью пылесоса.

- Нижний фильтр: расположенный под блоком питания фильтр вытаскивается с задней части корпуса, после чего его можно очистить в проточной воде.

- Верхняя панель: этот фильтр проще всего очистить с помощью пылесоса, но его также можно извлечь, отвернув два винта с накатанной головкой на задней панели корпуса.

Адаптируемые отсеки для жестких дисков

Все отсеки для жестких дисков корпуса Arc Mini R2 можно снять, если необходимо установить более крупные компоненты или же просто оптимизировать воздушный поток, проходящий через корпус.

Снятие или поворот верхнего отсека для жестких дисков

Изначально верхний отсек для жестких дисков установлен, чтобы оптимизировать используемое пространство и обеспечить наилучшее охлаждение жестких дисков и прокладку кабелей. Чтобы установить графическую карту (карты) длиной более 260 мм, может потребоваться снять верхний отсек для жестких дисков. Если верхний отсек для жестких дисков развернуть, он выполняет функцию направляющей для переднего вентилятора и направляет поток воздуха на графическую карту (карты). Чтобы извлечь или развернуть верхний отсек для жестких дисков, следует отвернуть два винта крепления с накатанной головкой. После извлечения отсека для жестких дисков установите его в нужное положение и закрепите винтами с накатанной головкой или полностью извлеките из корпуса.

Снятие нижнего отсека для жестких дисков

Для установки радиаторов водяного охлаждения на переднюю панель необходимо снять нижний отсек для жестких дисков, чтобы обеспечить необходимое для них место. Чтобы снять отсек, открытите 4 винта в нижней части корпуса.

Снятие отсека для оптического привода

Чтобы установить 360-миллиметровый радиатор на верхнюю панель, необходимо снять отсек для оптического привода на передней части корпуса. Этот отсек крепится 8 винтами, по два винта с каждой стороны, крепящие его к верхней панели, и четыре винта спереди, крепящие отсек к передней металлической панели. Просто выкрутите восемь винтов и извлеките отсек для оптического привода из корпуса.

Корпус Arc Mini R2 обеспечивает множество возможностей по установке компонентов системы водяного охлаждения:

• Верхняя панель: установочные места под вентиляторы на верхней панели расположены таким образом, что установка толстых радиаторов водяного охлаждения не помешает другим компонентам материнской платы, таким как модули памяти и радиаторы. 240-миллиметровый радиатор можно установить в верхней части, но если снять отсек для оптического привода с передней части корпуса, то можно установить и 360-миллиметровый радиатор. Инструкции по демонтажу отсека для оптического привода см. в разделе „Снятие отсека для оптического привода“.
• Передняя панель: на нее можно установить 240-миллиметровый радиатор, если только его длина не превышает 272 мм и снят нижний отсек для жесткого диска. Можно установить и радиатор длиной более 272 мм, однако для этого придется снять отсек для оптического привода. Инструкции по демонтажу отсека для оптического привода см. в разделе „Снятие отсека для оптического привода“.
  • Задняя панель: на нее можно установить 120-миллиметровый радиатор.
• Нижняя панель: на нее можно установить 120-миллиметровый радиатор.

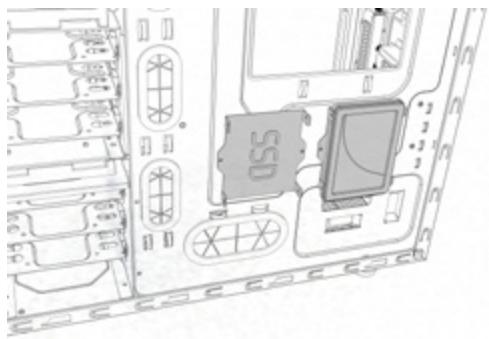

Возможность установки твердотельных жестких дисков за системной платой

В целях максимального использования пространства за системной платой и задней панелью в корпусе ПК Arc Mini R2 есть дополнительная возможность установки сзади системной платы двух твердотельных жестких дисков. Твердотельные жесткие диски

можно также устанавливать во всех лотках для стандартных жестких дисков. Для установки диска просто отверните кронштейн крепления твердотельного диска на задней части системной платы, установите на кронштейн твердотельный диск с помощью винтов из комплекта дополнительных принадлежностей и установите кронштейн на место на системной плате. Рекомендуется использовать кабели с прямыми разъемами SATA; кабели с Г-образным разъемами не поддерживаются.

Ограниченная гарантия и ограничения ответственности

На компьютерные корпуса Fractal Design Arc Mini R2 предоставляется гарантия отсутствия дефектов материалов и производственного брака сроком двадцать четыре (24) месяца со дня доставки конечному пользователю. В течение этого срока ограниченной гарантии компания Fractal Design по собственному усмотрению осуществляет ремонт или замену неисправных изделий. Изделия по гарантийным рекламациям необходимо вернуть первоначальному продавцу с предоплатой доставки.

Изделия, на которые не распространяется действие гарантии:

• изделия, сдававшиеся в аренду, использовавшиеся с несоблюдением правил эксплуатации, небрежно или не по прямому назначению;
• изделия, поврежденные вследствие действия непреодолимой силы, в том числе, не исключая прочего, молнии, пожара, наводнения или землетрясения;
• изделия, серийный номер и (или) гарантийная наклейка которых были несанкционированно изменены или удалены.

Поддержка изделий

По вопросам поддержки изделий обращайтесь по перечисленным ниже адресам.

Северная Америка:

Германия, Швейцария, Австрия (DACH):

Китай:

Европа и остальные страны мира:
