使用説明書 Arc Mini R2 Fractal Design

低速(5 V)、中速(7 V)和高速(12 V)。

Arc Mini R2 micro ATX ケースは、コンパクト、かつ簡素でエレガントなシャーシのデザインで、優れた冷却ボテンシャルとビルド構成の可能性を兼ね備えています。

Arc series のケースは、最適化された冷却ソリューションの提供に特化しており、Arc Mini R2 も例外ではありません。ハードドライブケージのデザインが適応可能であることから、多くの冷却設定向けオプションが作られました。このデザインはこのサイズのケースに、水冷コンポーネントに厚さ360mm のラジエータさえも上盤に適合させることができる無比の可能性を提供します。このケースに搭載された3つの Silent Series R2 ファンにより、購入した日からすぐに使える優れた冷却が実現します。

Arc Mini R2 はコンパクトですが、このサイズでもコンポーネント構成とドライブ容量の柔軟性に妥協をしていません。最大 6 つの 3.5 インチのドライブと、2 つの 2.5 インチの追加のドライブをマザーボードプレートの裏側に入れる余裕を持つゆったりとした収納スペースで十分冷却された PC を構築できます。

すべての当社製品と同様、Arc Mini R2 は、フラクタルデザイン社が得意とする高品質の仕上がりおよび材料と同時にその使い易さを強調しています。ケースは、長持ちするように構築され、そして、ダストフィルタ、統合型ファンコントローラ、および整然としたケーブル配線用の十分なスペースなどのスマートな機能で満たされています。その上、Arc Mini R2 は、ケースの中味を外から見ることができるよう、わずかに着色されたウィンドウサイドパネルが付属しています。

ファンコントローラ

4つのコネクタのある内蔵ファンコントローラを取り付ける場合は、コネクタの3つをケースのファンに接続し、残りのモレックスコネクタを電源装置に差し込みます。ファンの速度は、低速(5V)、中速(7V)、高速(12V)の3つのステップで調節できます。

注：一部に低速位置では稼働せず、より高い設定が必要なファンもあります。どの設定を使用すべきかについては、フラクタルデザイン社製以外のファンの起動電圧を確認してください。

防塵フィルタの清掃

Arc Mini R2 には、3 つの防塵フィルタが別個付属しています：

• フロントパネル：メッシュの上部を押して、フロント防塵フィルタを取り外します。フィルタは流水または電気掃除機を使って掃除することができます。
• 底面フィルタ：電源装置の下にあるフィルタを、ケースの背面からまっすぐ引っ張って取り外します。流水で洗浄することができます。
• 上面パネル: このフィルタは、電気掃除機を使えば簡単に掃除できますが、ケース背面にある2本のつまみねじを外して取り出すこともできます。

Arc Mini R2 では、大きいコンポーネントを適合させる、またはケース全体のエアフローを単に最適化したい場合、すべてのドライブケージを取り外すことができます。

上部ハードドライブケージを取り外す、または回転させる

元の位置では、上部 HDD ケージは、優れた HDD 冷却およびケーブル管理を備えたクリーンビルドを最適化するために戦略的に配置されています。260 mm より長いグラフィックカードを適合させるには、上部 HDD ケージを取り外す必要があります。上部 HDD ケージを回転させると、それはフロントファンのガイドとして機能し、エアフローをグラフィックスカードに導きます。上部 HDD ケージの取り外し/回転を行うには、それを固定している 2 本のつまみねじを取り外す必要があります。HDD ケージの回転に続いて、望ましい位置に再挿入しつまみねじで新しい位置に固定するか、あるいは完全に取り外します。

下部ハードドライブケージを取り外す

水冷ラジエータをフロントパネルに適合させるには、下部 HDD ケージを取り外してスペースを作る必要があります。ケージの底面にある4つのねじを抜いてケージを取り外します。

光学ドライブベイを取り外す

上面パネルに 360 mm のラジエータを一台設置するには、ケースのフロントから光学ドライブベイを取り外す必要があります。上面パネルにつながる各側面に 2 つ、フロントの金属パネルにつながるフロント部に 4 つ、合計 8 つのねじで固定します。8 つのねじを外し、ケースから光学ドライブベイを取り外すだけです。

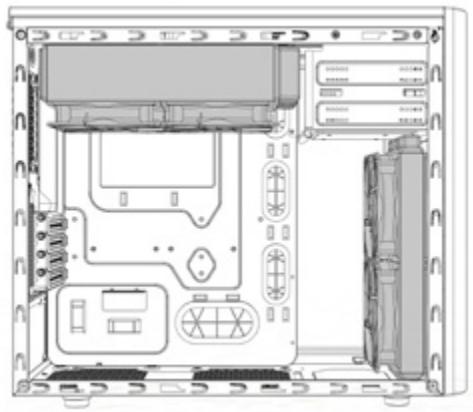

水冷コンポーネントの設置に関しては、Arc Mini R2 は複数のオプションを提供します。

• 上部パネル：上部パネルにあるファンは、がっしりした水冷却ラジエータの設置が、メモリやヒートシンクなどのマザーボード上のコンポーネントを邪魔しないように配置されています。240 mm の一台のラジエータは上部に適合しますが、ケースのフロントから光学ドライブベイを取り外すと、360 mm のラジエータを一台適合させることもできます。光学ドライブベイを取り外す方法については、「光学ドライブベイの取り外し」のセクションに概説されています。
• フロントパネル：240 mm のラジエーター台は、長さが合計 272 mm 未満であり、底面の HDD ケージが取り外されていれば、この位置に適合します。ラジエータの長さが 272 mm を超える場合、設置はできるものの、光学ベイは取り外す必要があります。光学ドライブベイを取り外す方法については、「光学ドライブベイの取り外し」のセクションに概説されています。
• 背面パネル: 120 mm のラジエータを一台このファンの位置で適合できます。
• 底面パネル: 120 mm のラジエータを一台このファンの位置で適合できます。

マザーボード板の SSD 取付オプション

マザーボードプレートとサイドパネルの背面のスペースを最大限に活用するため、Arc Mini R2 コンピュータケースは、マザーボードプレートの背面に取り付けた半導体ドライブ (2 台) 向けに追加オプションを用意しています。また、通常のすべてのハードドライブトレイに SSD ユニットを取り付けることもできます。

ドライブを固定するには、マザーボードの背面から SSD ブラケットを緩め、アクセサリボックスにあ

るねじでブラケットにお使いの SSD ドライブを接続し、次にマザーボードプレートにブラケットを再接続します。SATA コネクタ付きストレートケーブルを使用することをお勧めします。90 度ケーブルは、サポートされません。

Fractal Design Arc Mini R2コンピュータケースは、素材および/または製造における欠陥に対して、最終消費者の元に届いた日付から24ヶ月間保証されています。この限定保証期間内に、製品はFractal Designの裁量で修理されるか、交換されます。保証請求は製品を販売した代理店に元払いで返却する必要があります。

以下の場合は保証は適用されません。

• 製品が賃貸の目的のために使われた、誤用された、不注意に扱われた、または明記された用途以外で利用された場合
• 製品が稲妻、火災、洪水、および地震を含むがこれらに限定されない天災により損傷した場合
• 製品のシリアル番号および/または保証ステッカーが改変されたか、取り除かれた場合

製品サポート

製品サポートに関しては、以下の連絡先にお問い合わせください。

北米:	[e-mail]
DACH (ドイツ、スイス、オーストリア):	[e-mail]
中国:	[e-mail]
欧州および/またはその他の国:	[e-mail]

Arc Mini R2
