使用説明書 ARC Midi R2 Fractal Design

人気の高い Arc Midi シャーシをベースに、Arc Midi R2 がいくつかの改良点とともに登場しました。

Arc Midi R2 コンピュータケースは、高性能コンピュータシステムを念頭に置いて開発されています。大容量の空気の吸気口と排気口を一体にした3つの高性能ファンを搭載する Arc Midi R2 のデザインは、ケース全体の空気の流れを最大限に高め、最も過酷な条件下のシステムを低い温度に維持することを目指しています。水冷の可能性をお探しですか？問題ありません！Arc Midi R2 は、大がかりな変更を加えることなく、上部パネルとフロントパネルにどんなに厚いラジエータでも収容するように設計されています。

Arc Midi R2には、スタイリッシュなウィンドウサイドパネルとケース前面に統合されたファンコントローラ等の機能が新たに加わりました。また、デザインおよび防塵フィルタの構築に使用される材料が変更され、その結果、機能性と全体的な品質が向上しました。ケースは使いやすいだけでなく、高いレベルの仕上げ、柔軟なハードドライブの取付けシステム、およびケーブル配線を容易にする十分なスペースの点でも賞賛されています。このシャーシのすべてのコンポーネントは、フラクタルデザイン社のスウェーデン本社でデザインされ、設計されています。

ファンコントローラ

4つのコネクタのある内蔵ファンコントローラを取り付ける場合は、コネクタの3つをケースのファ

ンに接続し、残りのモレックスコネクタを電源装置に差し込みます。ファンの速度は、低速(5V)、中速(7V)、高速(12V)の3つのステップで調節できます。

注：一部に低速位置では稼働せず、より高い設定が必要なファンもあります。どの設定を使用すべきかについては、フラクタルデザイン社製以外のファンの起動電圧を確認してください。

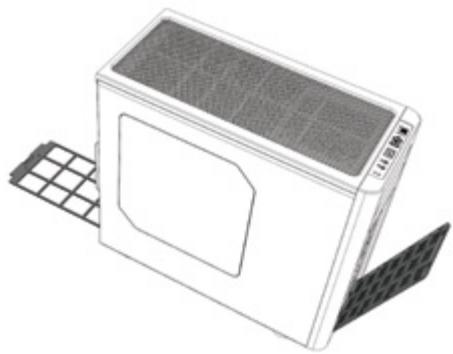

防塵フィルタの清掃

Arc Midi R2 には、3 つの防塵フィルタが別個付属しています：

• フロントパネル：メッシュの上部を押して、防塵フィルタを取り外します。フィルタは流水または電気掃除機を使って掃除することができます。
• 底面フィルタ：電源装置の下にあるフィルタを、ケースの背面からまっすぐ引っ張って取り外します。流水で洗浄することができます。
• 上部パネル: このフィルタは、電気掃除機を使えば簡単に掃除できますが、ケース背面にある2本のつまみねじを外して取り出すこともできます。

上部ハードドライブケージは、フロントファンからの空気の流れを増加させるため90度回転させたり、長いグラフィックスカード向けのスペースを開けるため取り外したりできます。

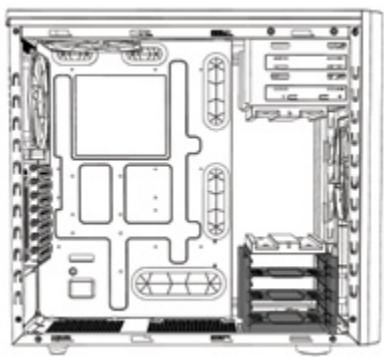

ケースの前面にスペースを開けるために、下部 HDD ケージの位置を変えることができます。この追加スペースは、フロントマウント式水冷ラジエータに便利です。ケージは、6 本のネジ（4 本はケースの下、2 本はケースの前面）で固定されています。ネジを外し、必要なスペースに応じて、下部 HDD ケージをシャーシの奥の2つある予備の取り付け位置のいずれかに移動できます。ケージを4 本のネジで再度ケースの土台に固定します。

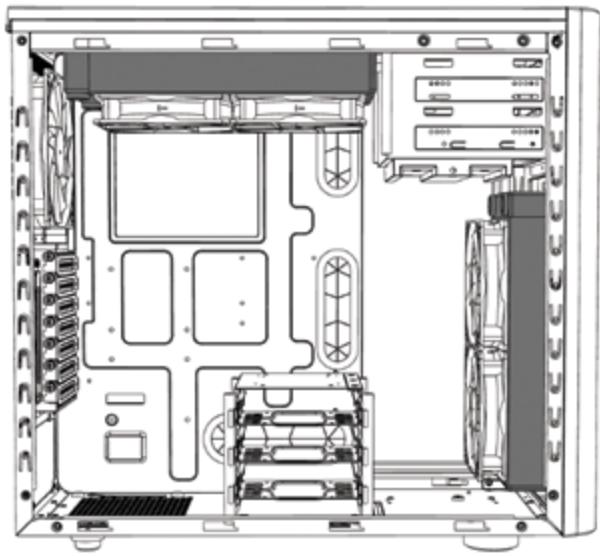

Arc Midi R2 は、水冷を可能にするため設計されており、以下のコンポーネントをサポートしています：

• 上部パネル：上部パネル内の戦略的なファンの位置調整では、マザーボードやシステムメモリなどの他のコンポーネントと競合するリスクなく、240ミリメートルラジエータに適合させることができます。厚いラジエータでも、使用できます。
• フロントパネル:ハードドライブケージを取り外したり位置を変えた場合、厚さ240ミリメートルのラジエータをフロントパネルに取り付けることができます。
• 底面/リアパネル：120 ミリメートル ラジエータを底面と背面プレート上のファン位置で使用することができます。

マザーボード板の SSD 取付オプション

マザーボードプレートとサイドパネルの後ろのスペースを最大限に活用するため、Arc Midi R2 コンピュータケースは、マザーボードプレートの背面に取り付けた半導体ドライブ(2 台)向けに追加

オプションを用意しています。また、通常のハードドライブトレイに SSD ユニットを取り付けることもできます。

ドライブは、SATA コネクタが正面を向くように取り付ける必要があるため、ストレート SATA コネクタ付ストレートケーブルを使用することが推奨されており、90度ケーブルはサポートされません。

Fractal Design Arc Midi R2コンピュータケースは、素材および/または製造における欠陥に対して、最終消費者の元に届いた日付から24ヶ月間保証されています。この限定保証期間内に、製品はFractal Designの裁量で修理されるか、交換されます。保証請求は製品を販売した代理店に元払いで返却する必要があります。

以下の場合は保証は適用されません。

• 製品が賃貸の目的のために使われた、誤用された、不注意に扱われた、または明記された用途以外で利用された場合
• 製品が稲妻、火災、洪水、および地震を含むがこれらに限定されない天災により損傷した場合
• 製品のシリアル番号および/または保証ステッカーが改変されたか、取り除かれた場合

製品サポート

製品サポートに関しては、以下の連絡先にお問い合わせください。

北米:	[e-mail]
DACH (ドイツ、スイス、オーストリア):	[e-mail]
中国:	[e-mail]
欧州および/またはその他の国:	[e-mail]
