ARC Midi R2 - Computergehäuse Fractal Design - Kostenlose Bedienungsanleitung

Produkttyp	Midi-Tower-Gehäuse
Marke	Fractal Design
Modell	Arc Midi R2
Formfaktor	Midi-Tower
Seitenpanel	Elegantes Seitenfenster
Enthaltene Lüfter	3 Hochleistungslüfter
Lüftersteuerung	Integriert, 3 Stufen (5V, 7V, 12V)
Staubfilter	3 abnehmbare Filter (vorne, unten, oben)
Oberer Radiator-Support	Radiatoren bis 240 mm
Vorderer Radiator-Support	Radiatoren bis 240 mm Dicke
Hinterer/unterer Radiator-Support	Radiatoren 120 mm
Festplattenkäfige	Schwenkbar und neu positionierbar für mehr Platz
SSD-Montage	Kompatibel mit Standard-Schächten
Zusätzliche HDD-Montage	Zwei Festplatten hinter dem Mainboard-Tray
Kabelmanagement	Großzügiger Platz für die Kabelführung
Wartung	Filter mit Leitungswasser abwaschbar
Garantie	24 Monate
Design	In Schweden entworfen

Häufig gestellte Fragen - ARC Midi R2 Fractal Design

Wie stelle ich die Lüftergeschwindigkeit beim Arc Midi R2 ein?

Der integrierte Lüftercontroller befindet sich an der Vorderseite des Gehäuses. Sie haben vier Anschlüsse: drei für die Gehäuselüfter und einen Molex zum Anschluss an das Netzteil. Die Geschwindigkeit wird in drei Stufen eingestellt: niedrig (5V), mittel (7V) und hoch (12V).

Wie reinige ich die Staubfilter des Arc Midi R2?

Das Gehäuse ist mit drei Staubfiltern ausgestattet. Entfernen Sie den vorderen Filter, indem Sie den oberen Teil des Netzes nach unten drücken. Der untere Filter lässt sich durch Ziehen nach hinten entfernen. Der obere Filter kann einfach mit einem Staubsauger gereinigt oder an der Rückseite abgeschraubt werden. Alle können unter fließendem Wasser gereinigt werden.

Welche Wasserkühler-Radiatoren sind mit dem Arc Midi R2 kompatibel?

Der Arc Midi R2 unterstützt Radiatoren mit 240 mm an der Ober- und Vorderseite. An der Oberseite sind auch dicke Radiatoren kompatibel. An der Vorderseite können Radiatoren mit einer Dicke von 240 mm installiert werden, nachdem die Festplattenkäfige entfernt oder neu positioniert wurden. Radiatoren mit 120 mm können hinten und unten montiert werden.

Wie montiere ich zwei zusätzliche Festplatten hinter dem Mainboard-Tray?

Der Arc Midi R2 bietet die Möglichkeit, zwei Festplatten hinter dem Mainboard-Tray zu montieren. Die Festplatten müssen mit den SATA-Anschlüssen nach vorne ausgerichtet werden. Verwenden Sie gerade SATA-Kabel, da 90-Grad-Anschlüsse nicht unterstützt werden.

Kann ich eine SSD im Arc Midi R2 installieren?

Ja, SSDs können in allen Standard-Festplattenschächten des Gehäuses montiert werden. Dies umfasst die Festplattenkäfige sowie die zusätzlichen Plätze hinter dem Mainboard.

Wie verschiebe ich den unteren Festplattenkäfig?

Um den unteren Käfig zu verschieben, entfernen Sie die sechs Schrauben: vier unter dem Gehäuse und zwei an der Vorderseite. Der Käfig kann dann je nach benötigtem Platz um eine oder zwei Stufen nach hinten neu positioniert werden. Schrauben Sie anschließend die vier Schrauben wieder an der Basis des Gehäuses fest.

Warum starten die Lüfter nicht auf der niedrigen Stufe?

Einige Lüfter starten möglicherweise nicht bei einer Spannung von 5V. Wenn dies passiert, stellen Sie den Controller auf eine höhere Stufe (7V oder 12V). Überprüfen Sie auch die Startspannung der Nicht-Fractal-Design-Lüfter, um die richtige Einstellung zu wählen.

Welche Vorsichtsmaßnahmen sind bei der Ausrichtung der Festplatten zu beachten?

Die Festplatten müssen mit den SATA-Anschlüssen nach vorne zum Gehäuse montiert werden. Verwenden Sie vorzugsweise gerade SATA-Kabel. 90-Grad-Kabel werden für den Arc Midi R2 nicht unterstützt.

Wie lange beträgt die Garantiezeit für den Arc Midi R2?

Die Gehäuse von Fractal Design Arc Midi R2 haben eine beschränkte Garantie von 24 Monaten ab dem Lieferdatum. Diese Garantie deckt Material- und Herstellungsfehler ab. Ansprüche sind beim Händler geltend zu machen, wobei die Versandkosten vorab zu tragen sind.

Wie kontaktiere ich den Produktsupport für den Arc Midi R2?

Der Produktsupport ist je nach Region verfügbar. Für Nordamerika, die DACH-Region (Deutschland-Schweiz-Österreich), China und Europa/übrige Welt finden Sie die Kontaktdaten in der Produktdokumentation. Stellen Sie sicher, dass Sie die für Ihre Region geeigneten Kontaktinformationen konsultieren.

BEDIENUNGSANLEITUNG ARC Midi R2 Fractal Design

Auf dem beliebten Arc Midi-Gehäuse basierend, ist das Arc Midi R2 mit zahlreichen Verbesserungen ausgestattet.

Das Arc Midi R2-Computergehäuse wurde unter Berücksichtigung von Hochleistungscomputersystemen entwickelt. Mit drei besonders leistungsstarken Lüftern in Verbindung mit großen Zu- und Abluftöffnungen maximiert das Design des Arc Midi R2 die Luftzirkulation im gesamten Gehäuse – mit dem Ziel an, Temperaturen selbst anspruchsvollster Systeme gering zu halten. Sie suchen nach Möglichkeiten einer Wasserkühlung? Kein Problem! Das Arc Midi R2 ist so konzipiert, dass es auch ohne übermäßige Modifikationen sogar die dicksten Kühlkörper an der oberen und vorderen Blende unterstützt.

Neue Merkmale des Arc Midi R2 beinhalten das elegante seitliche Fensterpanel sowie eine integrierte Lüftersteuerung an der Gehäusefront. Zudem wurde das zum Bau der Staubfilter verwendete Design und Material geändert; dies sorgt für verbesserte Funktionalität und Gesamtqualität. Das Gehäuse, das für seine einfache Handhabung gelobt wurde, weist außerdem eine hochwertige Verarbeitung, ein flexibles Festplattenmontagesystem und viel Platz zur Verkabelung auf. Alle Komponenten dieses Gehäuses wurden in der schwedischen Hauptniederlassung von Fractal Design konzipiert und entwickelt.

Lüftersteuerung

Zur Installation der integrierten Lüftersteuerung haben Sie vier Anschlüsse; drei dieser Anschlüsse verbinden Sie mit Ihren Gehäuselüftern, einen Molex-Anschluss verbinden Sie mit

Ihrem Netzteil Die Geschwindigkeit der Lüfter kann in drei Schritten reguliert werden: Geringe Geschwindigkeit (5 V), mittlere Geschwindigkeit (7 V) und hohe Geschwindigkeit (12 V).

Hinweis: Einige Lüfter starten möglicherweise bei Einstellung auf die niedrige Geschwindigkeit nicht und erfordern eine höhere Einstellung. Prüfen Sie daher zur Verwendung einer geeigneten Einstellung die Startspannung bei Lüftern, die nicht von Fractal Design hergestellt wurden.

Staubfilter reinigen

Das Arc Midi R2 verfügt über 3 separate Staubfilter:

• Vordere Blende: Entfernen Sie den Staubfilter, indem Sie auf das obere Teil des Gitters drücken; der Filter kann unter fließendem Wasser oder mit einem Staubsauger gereinigt werden.
• Unterer Filter: Der Filter unter dem Netzteil kann von hinten gerade aus dem Gehäuse

herausgezogen werden; reinigen Sie ihn bei Bedarf unter fließendem Wasser.

- Obere Blende: Dieser Filter kann mit einem Staubsauger besonders einfach gereinigt werden; Sie können ihn jedoch auch durch Entfernen der Rändelschrauben an der Gehäuserückseite entfernen.

Anpassbare Festplattenkäfige

Der obere Festplattenkäfig kann zur Erhöhung der Luftzirkulation vom vorderen Lüfter um 90 Grad gedreht werden; alternativ können Sie ihn zum Einbau langer Grafikkarten vollständig entfernen.

Der untere Festplattenkäfig kann neu positioniert werden, damit mehr Platz im vorderen Gehäusebereich entsteht. Dieser zusätzliche Platz ist bei der Montage von Wasserkühlkörpern im vorderen Gehäusebereich hilfreich. Der Käfig ist mit 6 Schrauben befestigt: 4 an der Unterseite und 2 an der Vorderseite des Gehäuses. Sobald die Schrauben entfernt sind, kann der untere Festplattenkäfig je nach erforderlichem Platz in eine von zwei Positionen weiter nach hinten in das Gehäuse geschoben werden. Der Käfig wird anschließend mit den vier Schrauben von der Unterseite des Gehäuses befestigt.

Das Arc Midi R2 wurde so entwickelt, dass es Wasserkühlung ermöglicht; es unterstützt folgende Komponenten:

• Obere Blende: Die strategische Positionierung der Lüfter an der oberen Blende ermöglicht die Unterbringung von 240-mm-Kühlern, ohne dass diese mit anderen Komponenten, wie Motherboard oder Systemspeicher, in Konflikt geraten. Hier können selbst dicke Kühler eingesetzt werden.
• Vordere Blende: Wenn Sie die Festplattenkäfige entfernt oder umplatziert haben, können dicke 240-mm-Kühler an der Frontblende angebracht werden.
• Untere/hintere Blende: An der unteren und hinteren Blende können 120-mm-Kühler an den Lüfterpositionen eingesetzt werden.

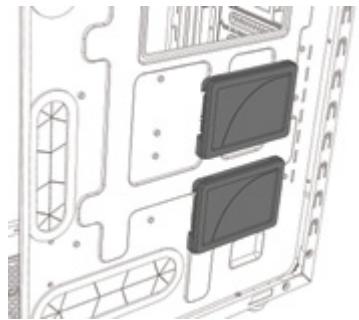

Motherboard-Platte mit SSD-Montageoptionen

Zur maximalen Nutzung des Freiraums hinter der Motherboard-Platte und seitlichen Blende verfügt das Arc Midi R2-Computergehäuse über eine zusätzliche Option, bei der zwei Solid State Drives an der Rückseite der Motherboard-Platte montiert werden können. Bitte beachten Sie, dass Sie SSDs auch in allen regulären Festplatteneinschüben montieren können.

Die Laufwerke sollten so montiert werden, dass die SATA-Anschlüsse nach vorne zeigen; verwenden Sie nach Möglichkeit gerade Kabel mit geraden SATA-Anschlüsse – angewinkelte Kabel (90 Grad) werden nicht unterstützt.

Eingeschränkte Garantie und Garantieeinschränkungen

Bei Fractal Design Arc midi R2-Computergehäusen gewähren wir dem Endanwender eine Garantie von zwei Jahren ab Lieferdatum, die sich auf Material- und Verarbeitungsfehler erstreckt. Innerhalb der eingeschränkten Garantiezeit werden Produkte nach Fractal Designs Ermessen repariert oder ausgetauscht. Garantieansprüche müssen beim jeweiligen Händler geltend gemacht werden; Versandkosten übernimmt der Käufer.

Nicht von der Garantie abgedeckt werden:

• Produkte, die falsch oder fahrlässig behandelt, entgegen ihres bestimmungsgemäßen Einsatzzweckes oder zum Verleih eingesetzt wurden.
• Produkte, die durch höhere Gewalt beschädigt wurden; dazu zählen unter anderem Blitzschläge, Brände, Überschwemmungen und Erdbeben.
• Produkte, deren Seriennummer und/oder Garantieaufkleber manipuliert oder entfernt worden.

Produktunterstützung

Zur Produktunterstützung nutzen Sie bitte die folgenden Kontaktmöglichkeiten:

In Nordamerika:

In DACH (Deutschland, Schweiz, Österreich):

In China:

In Europa sowie in sämtlichen sonstigen Ländern:
