사용 설명서 ARC Midi R2 Fractal Design

널리 사용되는 Arc Midi 새시에 기초하여 Arc Midi R2는 대폭적으로 개선되었습니다.

Arc Midi R2 컴퓨터 케이스는 고성능 컴퓨터 시스템을 염두에 두고 개발되었습니다. 고성능 팬 세 개와 대형 흡기구와 통기구가 달려 있는 Arc Midi R2 디자인은 케이스 전체의 공기 흐름을 극대화하고 가장 까다로운 시스템을 일정 온도로 냉각시키는 것을 목적으로 하고 있습니다. 수냉 가능성을 찾으십니까? 다른 곳에서 찾으실 필요가 없습니다! Arc Midi R2는 별다른 개조 없이도 가장 두꺼운 라디에이터조차 상부 패널과 전면 패널 모두에 장착하도록 고안되어 있습니다.

Arc Midi R2는 세련된 완도우 사이드 패널과 케이스 정면의 통합형 팬 컨트롤러와 같은 새로운 특장점을 제공합니다. 또한 먼지 필터 제작에 사용된 디자인과 재질이 변경되어 기능성과 전체적 품질이 향상되었습니다. 또한, 사용하기 쉽기로 유명한 이 케이스는 고도의 기술, 유연한 하드 드라이브 장착 시스템, 케이블 배선을 위한 다량의 공간을 제공합니다. 이새시의 모든 구성부품은 Fractal Design의 스웨덴 본사에서 설계 및 제작되었습니다.

팬 컨트롤러

내장형 팬 컨트롤러를 설치하도록 커넥터 네 개가 제공되며,그 가운데 세 개는 케이스 팬에

연결되고 나머지 한 개는 전원공급장치에 연결하는 Molex 커넥터입니다. 팬 속도는 저속(5V), 중속(7V) 및 고속(12V)의 세 단계로 조절할 수 있습니다.

참고: 일부 팬은 저속 위치에서 시동하지 못할 수 있기 때문에 더 높은 설정을 요구합니다. 사용해야 하는 설정에 대해서는 비-Fractal Design 팬의 시동 전압을 확인하십시오.

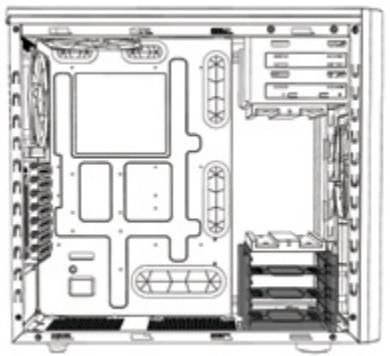

먼지 필터 청소

Arc Midi R2에는 별도의 먼지 필터 3개가 제공됩니다:

• 전면 패널: 메쉬의 상부를 밀어 먼지 필터를 제거합니다. 필터를 수돗물로 또는 진공 청소기로 청소할 수 있습니다.
• 하부 필터: 전원공급장치 아래에 있는 필터는 케이스 후면에서 직선으로 잡아당겨 빼서 제거할 수 있으며 수돗물로 청소할 수 있습니다.
• 상부 패널: 이 필터는 청소하기가 가장 간편해서 진공청소기로 청소하면 되지만 케이스 후면의 엄지나사 두 개를 제거하여 분리할 수 있습니다.

상부 하드 드라이브 케이지를 90도 회전시켜 프런트 팬에서 나오는 공기 흐름을 높일 수 있거나 완전히 제거하여 긴 그래픽 카드를 설치하기 위한 추가 공간을 만들 수 있습니다.

하부 HDD 케이지를 위치를 이동하여 케이스 전면에 더 많은 공간을 제거할 수 있습니다. 이 추가 공간은 전면 장착 수냉식 라디에이터에 유용합니다. 이 케이지는 나사 6개로 고정됩니다: 케이스 아래에 네 개, 케이스 전면에 두 개. 나사를 제거한 후, 필요한 공간의 크기에 따라 하부 HDD 케이지를 새시 내에서 두 위치 가운데 한 위치로 밀어 넣을 수 있습니다. 케이지를 네 개의 나사를 케이스 바닥에 고정하여 재장착합니다.

Arc Midi R2는 수냉용으로 고안되었으며 다음 구성부품을 지원합니다:

• 상부 패널: 상부 패널에 팬을 전략적으로 배치하여 240mm 라디에이터를 마더보드 또는 시스템 메모리와 같은 다른 구성부품과 충돌시킬 위험이 없이 장착할 수 있습니다. 두꺼운 라디에이터도 여기에서 사용할 수 있습니다.
• 전면 패널: 하드 드라이브 케이지를 제거하거나 다른 위치로 이동한 경우, 두꺼운 240mm 라디에이터를 전면 패널에 장착할 수 있습니다.
• 하부/후면 패널: 120mm 라디에이터를 하부 플레이트와 후면 플레이트의 팬 위치에서 사용할 수 있습니다.

마더보드 플레이트와 사이드 패널 뒤의 공간 사용을 극대화하기 위해서 Arc Midi R2 컴퓨터

케이스는 마더보드 플레이트 뒤에 장착되는 SSD 두

개를 위한 추가 옵션을 제공합니다. SSD 유닛은 모든 일반 하드 드라이브 트레이에도 장착할 수 있습니다.

솔리드 스테이트 드라이브는 SATA 커넥터를 정면을 보게 하여 장착해야 하며, 직선 케이블과 직선 SATA 커넥터를 사용하는 것이 좋으며, 90도 케이블은 지원되지 않습니다.

Fractal Design Arc Midi R2 컴퓨터 케이스는 제품에 하자가 있거나 고장이 난 경우 구입일로부터 24개월 간 보증합니다. 제한된 보증 기간 내에 제품은 Fractal Design의 지침대로 교체 또는 수리됩니다. 보증 청구는 제품을 구입한 곳을 통해서 신청해야 합니다.

보증에 포함되지 않는 내용:

제품의 임대,오용,부주의한 취급,원래 목적대로 사용하지 않은 경우.
- 번개, 화재, 홍수 및 지진을 포함한 천재지변으로 인해 파손된 경우.
- 제품 번호 및/또는 보증 스티커가 제거되거나 변경된 경우.

제품 지원.

제품 지원을 받으려면 다음 연락 정보를 참조하십시오.

유럽 및/또는 나머지 국가: [e-mail]
