BRUKSANVISNING Arc Mini R2 Fractal Design

Arc Mini R2 är ett datorchassi som kombinerar utmärkt kylförmåga med flexibilitet för olika typer av datorbyggen i en kompakt, minimalistisk och elegant design.

Hela Arc-serien med datorchassin är designade för att möjliggöra optimala kylningslösningar och Arc Mini R2 är inget undantag. De anpassninsbara hårddiskburarna öppnar för möjligheter till olika typer av kylning och för ett chassi i denna storlek så erbjuder den oöverträffad kompabilitet med komponenter för vattenkylning. Det finns till exempel plats för en 360mm stor radiator i chassits tak. De tre medföljande Silent Series R2-fläktarna ger dessutom utmärkt kylning direkt ur kartongen.

Arc Mini R2 är ett kompakt chassi utan att för den sakens skull kompromissa flexibilitet vid komponentval och hårddiskkapacitet. Med plats för upp till sex 3.5" diskar samt ytterliggare två 2.5" diskar bakom moderkortsplåten kan man bygga en välkyld PC med mycket lagringsutrymme.

Som med alla våra produkter så är Arc Mini R2 väldigt lätt att använda samt är tillverkad med hög byggkvalitet och kvalitativa material, något Fractal Design är stolta över. Chassit är mycket hållbart och är fyllt med smarta funktioner såsom dammfilter som är lätta att rengöra, integrerad fläktkontroll, extraplatser för SSD enheter samt gott om plats för prydlig kabeldragning. Avslutningsvis är Arc Mini R2 utrustat med ett snyggt, lätt tonat, sidopanelsfönster som låter dig visa upp ditt system från utsidan.

Fläktkontrollern

För att installera den medföljande fläktkontrollern finns det fyra kontakter, tre för att koppla in till fläktar samt en mo- lexkontakt för att koppla in till ditt nätaggregat. Hastigheten på fläktarna kan regleras i tre olika lägen, låg hastighet (5V), medlehastighet (7V) samt full hastighet (12V).

OBS! Vissa fläktar startar inte på låghastighetsläget, utan behöver en högre inställning. Kontrollera startspänningen på fläktar som inte tillverkats av Fractal Design för att avgöra vilken spänning som ska användas.

Arc Mini R2 är utrustad med 3 olika partikelfilter:

- Frontpanelen: Ta ut dammfiltret genom att klicka på den övre delen av fläktgallret,

filtret kan därefter rengöras under rinnande vatten eller med dammsugare.

• Bottenfilter: Dra ut bottenfiltret rakt ut bakifrån. Filtret kan därefter rengöras under rinnande vatten.
• Toppanelen: Detta filter rengörs enklas direkt med en dammsugare, men går även att ta loss filtret genom att först lossa två tumskruvar på chassits baksida.

Alla burar för hårddiskar och optiska enheter kan monteras bort för att få plats med större komponenter eller för att öka chassits luftflöde.

Ta bort eller rotera den over härddiskburen

Den övre hårddiskburen har i sitt orginalutförande placerats för att möjliggöra ett snyggt bygge med utmärkt hårddiskkylning och kabeldragning. För att få plats med grafikkort som är längre än 260mm behöver du ta bort den övre hårddiskburen. När den övre buren roteras agerar den som en luftkanal för frontfläkten som då obehindrat kan förse grafikkortet med frisk luft. För att rotera eller ta bort buren behöver man skruva loss de två tumskruvarna som sitter i övre respektive undre delen av hårddiskburen. Efter att buren har placerats i önskad position eller tagits bort kan skruvarna skruvas fast igen.

Borttagning av den under härddiskburen

För att få plats med frontmonterad vattenkylning kan man ta bort den undre hårddiskburen, detta görs genom att skruva loss 4 skruvar i botten av buren samt 2 baktill i moderkortsplåten.

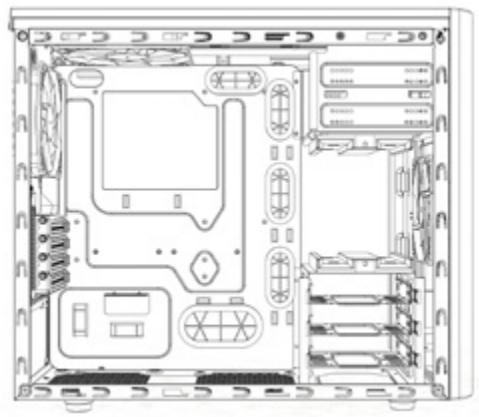

Borttagning av bur för optiska enheter

För att kunna montera en 360mm stor radiator i chassits toppanel så behöver man montera bort buren för optiska enheter i chassits främre del. Denna är fastskruvad med 10 skruvar, två på vardera sida där den sitter ihop med toppanelen, två i moderkortsplåten samt fyra i chassits frontpanel. Skruva bort samtliga 10 skruvar helt och lyft därefter ut buren.

Alternativ för vattenkylning

Arc Mini R2 är designat för att kunna användas för vattenkylda datorsystem i stor utsträckning och har stöd för följande:

• Toppanel: Fläktpositioneringen i toppanelen gör att radiatorer i storleken 240mm kan monteras utan risk att komma i konflikt med moderkort och minnen. En 240mm stor radiator får plats i toppen men man kan också få plats med en 360mm stor radiator om man monterar bort buren för optiska enheter i fronten av chassit. Instruktioner hur man monterar bort denna bur står skrivna i sektionen "Borttagning av bur för optiska enheter".
• Frontpanel: En 240mm stor radiator radiator går att montera i fronten på chassit så länge dess totala längd överstiger 272mm, gör den det går det fortfarande att montera den i fronten men man måste först montera bort buren för optiska enheter. Instruktioner hur du monterar bort denna bur står skrivna i sektionen "Borttagning av bur för optiska enheter".
• Bottenpanel: 120mm radiatorer kan användas på denna fläktposition.
• Bakpanel: 120mm radiatorer kan användas på denna fläktposition.

För maximal användning av utrymmet mellan moderkortsplåten och sidopanelen har Arc Mini R2 en extra monteringsmöjlighet av två 2,5 tums SSD-enheter på baksidan av moder-

kortsplåten. Notera att det även går att montera SSD enheter i samtliga hårddiskvaggor. Montera din enhet genom att först skruva loss SSD-fästet från baksidan av moderkortsplåten, montera sedan din enhet på fästet med 4 skruvar som du hittar i tillbehörsboxen. Skruva sedan tillbaka fästet på baksidan av moderkortsplåten. Det är rekommenderat att använda raka ström- och SATA kontakter, 90 graders kontakter stöds ej.

Begränsad garanti och ansvarsbegränsningar

Fractal Design Arc Mini R2-datorchassi från Fractal Design täcks av en tjugofyra (24) måna- ders garanti från leveransen till första slutanvändaren, mot defekter i material och/eller tillverkning. Under denna period med begränsad garanti kommer produkterna att antingen repareras eller bytas enligt Fractal Designs gottfinnande. Garantianspråk måste returneras till ombudet som sålde produkten, med försändelsen förskottsbetald.

Garantin täcker inte:

• Produkter som har använts för uthyrning, felanvänts, hanterats vårdslöst eller använts på ett sådant sätt att det inte är i överensstämmelse med den angivna avsedda användningen.
• Produkter som skadats genom naturfenomen inklusive, men inte begränsat till, åskväder, brand, översvämning och jordbävning.
• Produkter vars serienummer och/eller garantietikett har manipulerats eller tagits bort.

Produktsupport

För produktsupport ska följande kontaktinformation användas:

Nordamerika:

DACH-länderna (Tyskland-Österrike-Schweiz):

Kina:

Europa och/eller övriga världen:
