MODE D'EMPLOI RQ 1606M PEAVEY

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet appareil à la

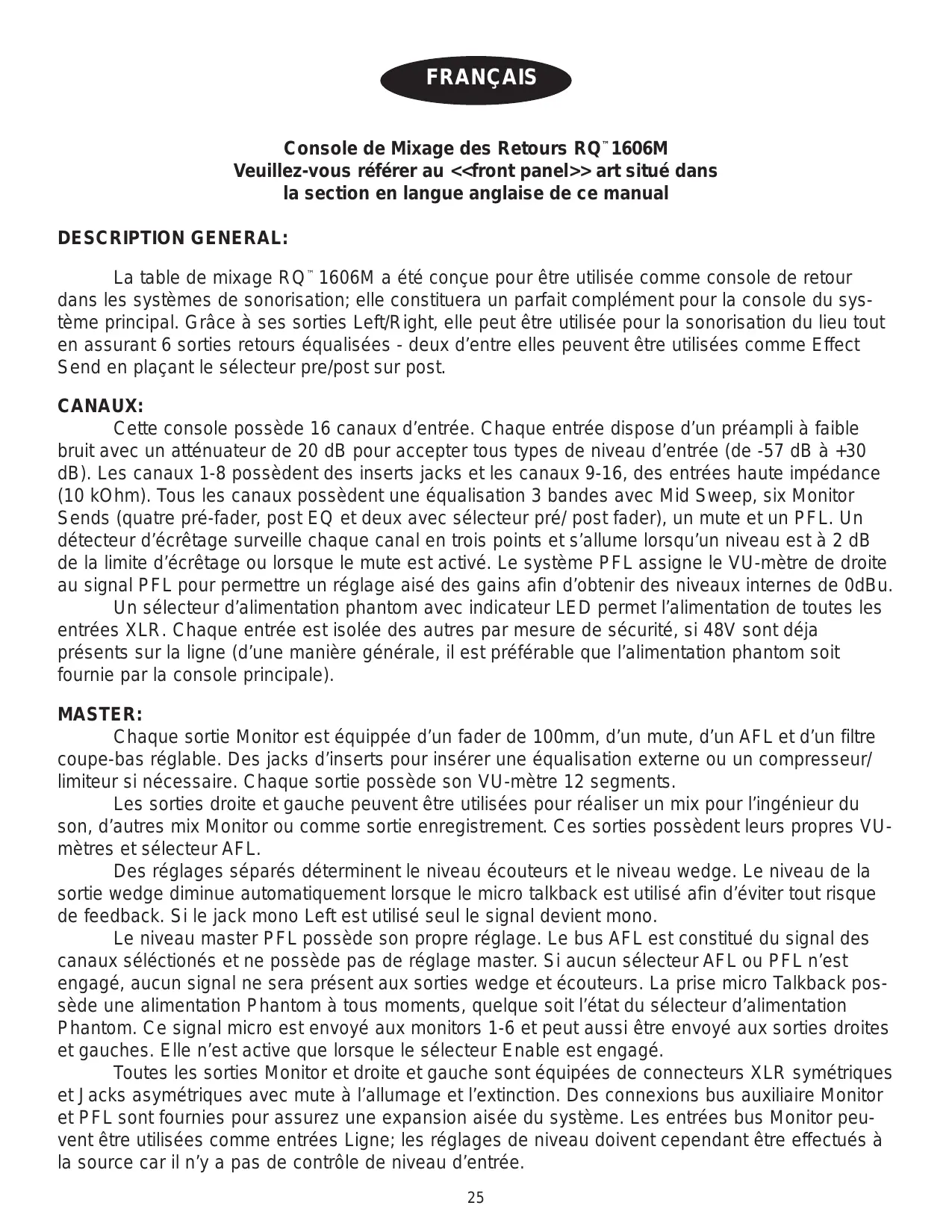

FRANÇAIS Console de Mixage des Retours RQ™1606M Veuillez-vous référer au <<front panel>> art situé dans la section en langue anglaise de ce manual DESCRIPTION GENERAL: La table de mixage RQ™ 1606M a été conçue pour être utilisée comme console de retour dans les systèmes de sonorisation; elle constituera un parfait complément pour la console du système principal. Grâce à ses sorties Left/Right, elle peut être utilisée pour la sonorisation du lieu tout en assurant 6 sorties retours équalisées - deux d’entre elles peuvent être utilisées comme Effect Send en plaçant le sélecteur pre/post sur post. CANAUX: Cette console possède 16 canaux d’entrée. Chaque entrée dispose d’un préampli à faible bruit avec un atténuateur de 20 dB pour accepter tous types de niveau d’entrée (de -57 dB à +30 dB). Les canaux 1-8 possèdent des inserts jacks et les canaux 9-16, des entrées haute impédance (10 kOhm). Tous les canaux possèdent une équalisation 3 bandes avec Mid Sweep, six Monitor Sends (quatre pré-fader, post EQ et deux avec sélecteur pré/ post fader), un mute et un PFL. Un détecteur d’écrêtage surveille chaque canal en trois points et s’allume lorsqu’un niveau est à 2 dB de la limite d’écrêtage ou lorsque le mute est activé. Le système PFL assigne le VU-mètre de droite au signal PFL pour permettre un réglage aisé des gains afin d’obtenir des niveaux internes de 0dBu. Un sélecteur d’alimentation phantom avec indicateur LED permet l’alimentation de toutes les entrées XLR. Chaque entrée est isolée des autres par mesure de sécurité, si 48V sont déja présents sur la ligne (d’une manière générale, il est préférable que l’alimentation phantom soit fournie par la console principale). MASTER: Chaque sortie Monitor est équippée d’un fader de 100mm, d’un mute, d’un AFL et d’un filtre coupe-bas réglable. Des jacks d’inserts pour insérer une équalisation externe ou un compresseur/ limiteur si nécessaire. Chaque sortie possède son VU-mètre 12 segments. Les sorties droite et gauche peuvent être utilisées pour réaliser un mix pour l’ingénieur du son, d’autres mix Monitor ou comme sortie enregistrement. Ces sorties possèdent leurs propres VUmètres et sélecteur AFL. Des réglages séparés déterminent le niveau écouteurs et le niveau wedge. Le niveau de la sortie wedge diminue automatiquement lorsque le micro talkback est utilisé afin d’éviter tout risque de feedback. Si le jack mono Left est utilisé seul le signal devient mono. Le niveau master PFL possède son propre réglage. Le bus AFL est constitué du signal des canaux séléctionés et ne possède pas de réglage master. Si aucun sélecteur AFL ou PFL n’est engagé, aucun signal ne sera présent aux sorties wedge et écouteurs. La prise micro Talkback possède une alimentation Phantom à tous moments, quelque soit l’état du sélecteur d’alimentation Phantom. Ce signal micro est envoyé aux monitors 1-6 et peut aussi être envoyé aux sorties droites et gauches. Elle n’est active que lorsque le sélecteur Enable est engagé. Toutes les sorties Monitor et droite et gauche sont équipées de connecteurs XLR symétriques et Jacks asymétriques avec mute à l’allumage et l’extinction. Des connexions bus auxiliaire Monitor et PFL sont fournies pour assurez une expansion aisée du système. Les entrées bus Monitor peuvent être utilisées comme entrées Ligne; les réglages de niveau doivent cependant être effectués à la source car il n’y a pas de contrôle de niveau d’entrée.

CHANNEL FUNCTIONS: FLS® (Feedback Locator System®) Ces LEDs indiquent sur quel canal est présent le signal de plus haute énergie (celui contribuant le plus souvent au feedback). La détection se fait avant le fader (NOTE: ces LEDs s’allument en présence de tout signal audio, pas seulement de feedback). GAIN: Contrôle le gain d’entrée afin d’obtenir une plage dynamique maximum. Un bon réglage assurera un rapport signal/bruit optimal. Pour l’ajuster, appuyez sur le sélecteur PFL (n°11) et placez le signal à 0 dBu sur les VU-mètres L-R. Vous disposez à présent d’une marge dynamique de 22 dB. Si un écrêtage survient pour un réglage trés faible du gain, engagez l’atténuateur de 20 dB (n°31) situé prés du jack d’entrée. EQ HI: Réglage de tonalité actif permettant de modifier les niveaux de hautes fréquences de +/-15 dB à 10 kHz. Cette égalisation est conçue pour éliminer le bruit ou ajouter de la brillance au signal. EQ MID: Moyennes fréquences +/-15 dB. Ce réglage permet de déterminer le taux d’augmentation ou de coupure de la bande de moyennes fréquences sélectionnée. FREQUENCE MID: Réglage de tonalité actif semi-paramétrique modifiant (sélection de fréquences de 100 Hz à 3 kHz) la fréquence moyenne sélectionnée. EQ LOW: Réglage de tonalité actif permettant de modifier les niveaux des basses fréquences de +/-15 dB à 70 Hz. Elle permet également de donner de la profondeur aux sons trop fins et d’éclaircir les sons confus. MON(1-4): Permettent de régler les niveaux (post-EQ,pre-fader) des signaux des canaux ajoutés au mix du retour correspondant. La position crantée représente le gain unitaire (nominal). MON(5, 6): Permettent de régler les niveaux (post-EQ,pre-fader ou post-fader) des signaux des canaux ajoutés au mix du retour correspondant. La position crantée représente le gain unitaire (nominal). MON 5, 6 PRE/POST: Détermine d’où le signal envoyé aux sorties Monitor 5 et 6 sera envoyé (n°8). En position haute, le signal est capté aprés l’égalisation et avant le fader du canal (n°14). En position enfonçée, le signal est capté aprés le fader. PAN: Détermine la position du canal dans l’image stéréo. Ce contrôle n’affecte pas les sorties Monitor. PFL: Place le signal pré-fader (pré-mute) du canal dans le mix PFL et fait passer la source écouteurs/wedge du mix AFL au mix PFL. Le VU-mètre de droite est par ailleurs assigné au mix PFL afin d’aider au réglage du gain d’entrée (n°2). La LED PFL s’allumera afin d’identifier la source PFL. MUTE: Rend tous les signaux du canal muets axcepté le signal PFL. Ce signal PFL est indépendant du sélecteur et peut être utilisé pour ajuster le gain d’entrée même lorsque le canal est muet.

LED MUTE/CLIP: Indique que le niveau du signal du canal est proche de la limite d’écrê-tage. Ce circuit surveille l’étage de gain d’entrée, l’égalisation et l’étape post-fader. La LED s’illumine à +19 dBu et indique que le gain ou les réglages d’EQ doivent être réduits. Il reste plus ou moins 3 dB de marge à l’illumination. Si le sélecteur mute est engagé (n°12), la LED restera continuellement allumée. FADER: Contrôle de niveau Left/Right du canal. Le niveau peut être réglé de rien à +10 dB de gain. Ce potentiomètre détermine de plus le niveau des sorties Monitor 5 et 6 si l’option post-fader a été choisie. Le réglage optimum est la position “0” (gain unitaire). FONCTIONS MASTER: ALIMENTATION PHANTOM: Applique une tension de 48 V DC aux connecteurs XLR d’entrées pour alimenter les micros le nécessitant. Cette alimentation est en théorie fournie par la console du système de sono. Elle est ici proposée au cas où la console ne possède pas cette fonction. Le circuit est protégé contre toute tension provenant de l’extérieur mais des phénomènes inattendus peuvent survenir si deux consoles sont utilisés pour l’alimentation Phantom. La tension de la RQ a été réglée légèrement en dessous des 48V normaux afin de lui permettre de se déconnecter si une autre source est active. Si l’alimentation est utilisée, ne branchez pas de micros dynamiques asymétriques ou d’autres appareils ne pouvant supporter la tension aux entrées XLR, connecteurs Thru inclus. Certains récepteur pour sans-fil peuvent être endommagés; consultez leur manuel pour plus d’informations. Les entrées hautes impédances des canaux 9-16 ne sont pas connectées à l’alimentation 48 V et sont sans danger pour tous types d’appareils (symétriques ou asymétriques). Une LED indique l’utilisation de l’alimentation Phantom. ATTENTION! Lorsque l’alimentation phantom est utilisée, assurez vous que le canal est muet et que tous les niveaux Monitors et Aux sont au minimum. Dans le cas contraire, un bruit se fera entendre à travers le système. Ceci est normal. Il est préférable de brancher tous les micros sur leur canal respectif avec l’alimentation phantom désactivée afin de réduire les bruits et les risques de dommages aux micros. LOW CUT: Filtre passe-bas avec une fréquence de coupure réglable (de 10 à 300 Hz). Il sert à filtrer les ronflements, bruits de vent, de respiration, de scène ou autres bruits basses fréquences pouvant réduire la puissance exploitable des amplificateurs et perturber le signal. Pour annuler l’action du filtre, réglez ce contrôle au minimum. VU-MÈTRE À LED: VU-mètre à 12 segments permettant la surveillance de la sortie correspondante. Le niveau de référence 0 dB correspond à un niveau de 0 dBu aux sorties Jack (+4 dBu aux sorties XLR). Le VU-mètre peut être utilisé pour le mix PFL lorsque l’un des sélecteurs PFL est engagé. AFL: Place le signal du canal de sortie (post fader) dans le mix AFL. Il constitue le mix écouteur/wedge par défaut. Sa LED s’allume lorsque le sélecteur est engagé afin d’identifier les canaux du mix AFL. Au moins une source doit lui être assignée ou aucun signal ne sera entendu dans le mix écouteur/wedge à moins que le PFL ne soit activé.

MUTE MONITOR: Rend la sortie Monitor muette. La LED s’allumera à l’activation.

FADER MASTER: Détermine le niveau général envoyé aux sorties. Le réglage optimal pour ce contrôle est la position 0 (gain unitaire).

NIVEAU TALKBACK : Détermine le niveau du micro talkback envoyé aux sorties Monitor 1-6 et left/right (si il leur est assigné). Il est engagé par le bouton poussoir correspondant.

ENTRÉE MICRO TALKBACK: Entrée micro symétrique basse impédance avec alimentation phantom (n°15). Utilisé pour converser avec le personnel ou les artistes sur scène.

ASSIGNATION DU TALKBACK: Le signal Talkback est toujours envoyé aux Monitors 1-6. Ce sélecteur l’envoie vers les sorties left/right.

TALKBACK ENABLE: Engage le micro talkback lorsqu’il est enfoncé. Le signal passe à travers le sélecteur d’assignation (n°23) et est ajusté par le contrôle de niveau (n°21).

NIVEAU PFL: Ce contrôle ajuste le niveau du mix PFL envoyé aux sorties wedge et écouteurs lorsque le PFL est activé. Utilisé normalement, il permet de mettre le niveau PFL au niveau AFL.

SORTIE HEADPHONE: Cette entrée jack stéréo TRS permet de connecter des écouteurs. Le niveau est déterminé par le contrôle correspondant (n°27) (extrémité: Gauche, bague: Droite, corps: masse).

NIVEAUX ÉCOUTEURS ET WEDGE: Réglage indépendant des sorties écouteurs et wedge. La source (mix AFL) devient le mix PFL lorsque le PFL est actif. Si rien n’est assigné au mix AFL, aucun signal ne sera entendu jusqu’à ce qu’un canal soit assigné au mix PFL. Le niveau wedge diminuera automatiquement (-20 dB) lorsque le micro talkback est engagé afin d’éviter tout problème de feedback.

LED D’ACTIVATION PFL: Cette LED s’allume lorsque le PFL est actif et son signal remplace le mix AFL aux sorties écouteurs et wedge et sur le VU-mètre Right. Les signaux présents dans le mix PFL peuvent être identifiés par les LEDs PFL individuelles.

ENTRÉES ET SORTIES: THRU: Ce connecteur est connecté en parallèle avec l’entrée (il est non isolé et au même niveau). Il possède la même alimentation phantom. Attention donc lorsque vous connectez des appareils ne supportant pas une tension de 48V DC. (n°15)

ENTRÉE LOW-Z: Entrée symétrique XLR optimisée pour un microphone ou toute autre source basse impédance. La pin 2 est la borne positive. Grâce à la grande plage de réglage du gain, un signal de niveau allant jusqu’à +32 dBu (avec l’atténuateur engagé) peut être accepté.

ATTÉNUATEUR: Atténue le signal d’entrée de 20 dB. Il permet d’augmenter la plage dynamique afin d’accepter un niveau d’entrée plus élevé avant écrêtage (souvant nécessaire lors de la sonorisation d’amplis guitare et de batterie). L’entrée haute impédance (n°33) est elle aussi affectée.

INSERT (CANAL 1-8): Jack stéréo (TRS) permettant d’insérer un appareil externe (tel un compresseur ou un EQ graphique) dans la chaîne du signal avant l’égalisation 3 bandes. L’extrémité du Jack représente la sortie, la bague est le retour. Le connecteur relie automatiquement la sortie à l’entrée lorsqu’aucune prise n’est insérée. En insérant un jack jusqu’au premier cran (pour ne pas engager le contacteur interne), vous disposez d’une sortie préampli directe sans que le fonctionnement du canal ne soit affecté.

ENTRÉE HI-Z (CANAL 9-16): Entrée haute impédance symétrique Jack (TRS). L’extrémité est l’entrée positive qui peut être utilisée pour les connecteurs asymétriques. Cette entrée est connectée à l’entrée micro (n°30) et modifie l’impédance d’entrée du circuit (XLR inclue) lorsqu’un Jack est connecté. L’entrée possède le même gain que l’entrée XLR mais ne dispose pas d’alimentation phantom. Les deux entrées ne peuvent être utilisées simultanément

SORTIE MONITOR (XLR): Sortie symétrique du mix Monitor destinée à alimenter un amplide puissance (la pin 2 est positive). Le niveau de sortie est déterminé par le réglage Monitor Send et le fader Monitor master correspondant.

ENTRÉE LIGNE MONITOR: Entrée symétrique (TRS) du bus Monitor correspondant. Elle peut être utilisée pour connecter une autre source (table de mixage ou autre) à ajouter au mix Monitor. Cette entrée ne possède pas de contrôle (0 dBu nominal).

INSERT MONITOR: Jack stéréo (TRS) permettant d’insérer un appareil externe (tel un compresseur ou un EQ graphique) dans la chaîne du signal Monitor. L’extrémité du Jack représente la sortie, l’anneau est le retour. Le connecteur relie automatiquement la sortie à l’entrée lorsqu’aucune prise n’est insérée.

SORTIES WEDGE: Sortie Jack asymétrique destinée à alimenter l’ampli de puissance des retours de contrôle. Ce signal est équivalent à celui envoyé aux écouteurs mais possède d’autres caractéristiques. Lorsque le micro talkback est actif, le niveau de ces sorties est diminué afin de réduire tout risque de feedback. Si aucune prise n’est connectée dans la sortie droite, les signaux droit et gauche sont sommés en un signal mono. Le niveau du signal Wedge est ajusté par son contrôle indépendamment du signal écouteurs.

LIAISON PFL: Ce port permet de mettre en parallèle deux mixeurs RQ 1606M, augmentant ainsi le nombre d’entrées. Un cordon stéréo blindé (TRS) reliant les deux appareils leur permettra d’associer leurs circuits PFL. En pressant n’importe quel sélecteur PFL le VU-mètre droit et le signal écouteur/wedge seront affectés au mix PFL sur les deux appareils.

SORTIES MAIN: Jacks asymétriques et sorties XLR symétriques des bus droit et gauche. Les niveaux sont déterminés par les fader master droit et gauche. Le niveau des sorties XLR est supérieur de 4 dB à celui des sorties Jacks.

SORTIE MAIN MONO: Sortie mono symétrique (TRS) proposant une combinaison des signaux droit et gauche.

ALIMENTATION: Connectez le cordon d’alimentation ici. Une tension d’alimentation non conforme peut provoquer des dommages à l’appareil. Alimentez exclusivement l’appareil avec la tension d’alimentation spécifiée (Voir les indications sur l’appareil).

INTERRUPTEUR: Permet la mise sous tension de la console. CONFIGURATION TYPIQUE DU RQ™ 1606M: MONITOR MIXER: Connectez les micros basse impédance (ou les câbles provenant du multipaire) aux entrées XLR. Connectez les sorties Thru aux entrées de la console de mixage principale. Si une alimentation phantom est nécessaire, utilisez celle de la table principale si elle est disponible. Cette configuration assure les meilleures performances. Si la RQ 1606M fournit l’alimentation, une tension de 48V sera appliquée à toutes ses entrées XLR ce qui peut se révéler indésirable pour la console principale.

Les entrées à haute impédance (synthés, CD, cassettes, etc.) doivent être connectées aux entrées Hi-Z sur les canaux 9-16. Elles sont symétriques (TRS) et possèdent le même gain d’entrée que les entrées XLR. Les niveaux d’entrée élevés nécessiteront l’utilisation de l’atténuateur de 20 dB pour éviter tout écrêtage du signal.

Les processeurs d’effets (EQ, delay ou compression) peuvent être placés dans les inserts des canaux 1-8 ou dans les inserts Monitor 1-6.

Connectez les entrées de l’ampli de puissance des retours aux entrées Monitor correspondantes. Vous disposez d’entrées symétriques et asymétriques pouvant être utilisées simultanément.

Connectez l’ampli de puissance de l’ingénieur du son aux sorties wedge. Le signal est identique à celui des écouteurs (AFL ou PFL, selon l’état des sélecteurs).

Les sorties Left/Right peuvent être utilisées pour l’enregistrement. Les bus Monitors 5 et 6 constitueront d’autres sorties et pouvant être configurées en post-fader si nécessaire.

Pour ajouter d’autres mixeurs à la configuration, connectez les liens PFL ensemble (en parallèle) et les sorties Monitors de la console esclave aux entrées Ligne de la console master en ajustant les niveaux afin de les faire correspondre sur les deux tables. Un signal PFL de l’une des deux consoles remplacera les signaux wedge et écouteurs des deux mixeurs. UTILISATION DE LA RQ™ 1606M COMME CONSOLE PRINCIPALE: Connectez les micros basse impédance aux entrées XLR. Tout micro nécessitant un processeur d’effets externe ou un compresseur devra être connecté à l’une des huit premières entrées (possédant un insert).

Les entrées à haute impédance (synthés, CD, cassettes, etc.) doivent être connectées aux entrées Hi-Z sur les canaux 9-16. Elles sont symétriques (TRS) et possèdent le même gain d’entrée que les entrées XLR. Les niveaux d’entrée élevés nécessiteront l’utilisation de l’atténuateur de 20 dB pour éviter tout écrêtage du signal.

Connectez les entrées de l’ampli de puissance des retours aux entrées Monitor correspondantes. Vous disposez d’entrées symétriques et asymétriques pouvant être utilisées simultanément.

L’ampli de puissance de façade doit être connecté aux sorties left/right (ou la sortie mono).

Si vous désirez des effets, configurez les bus Monitor 5 et 6 en post fader et connectez leurs sorties aux entrées du processeur d’effets. Le retour des effets se fait par l’entrée Ligne des bus monitor ou par l’un des canaux libres restant (les canaux 9-16 possèdent des entrées HiZ). Réglez les Monitor sends 5 et 6 à 0 sur ces canaux ou un feedback surviendra. L’écoute des mix peut se faire grâce aux sorties écouteurs ou wedge.
