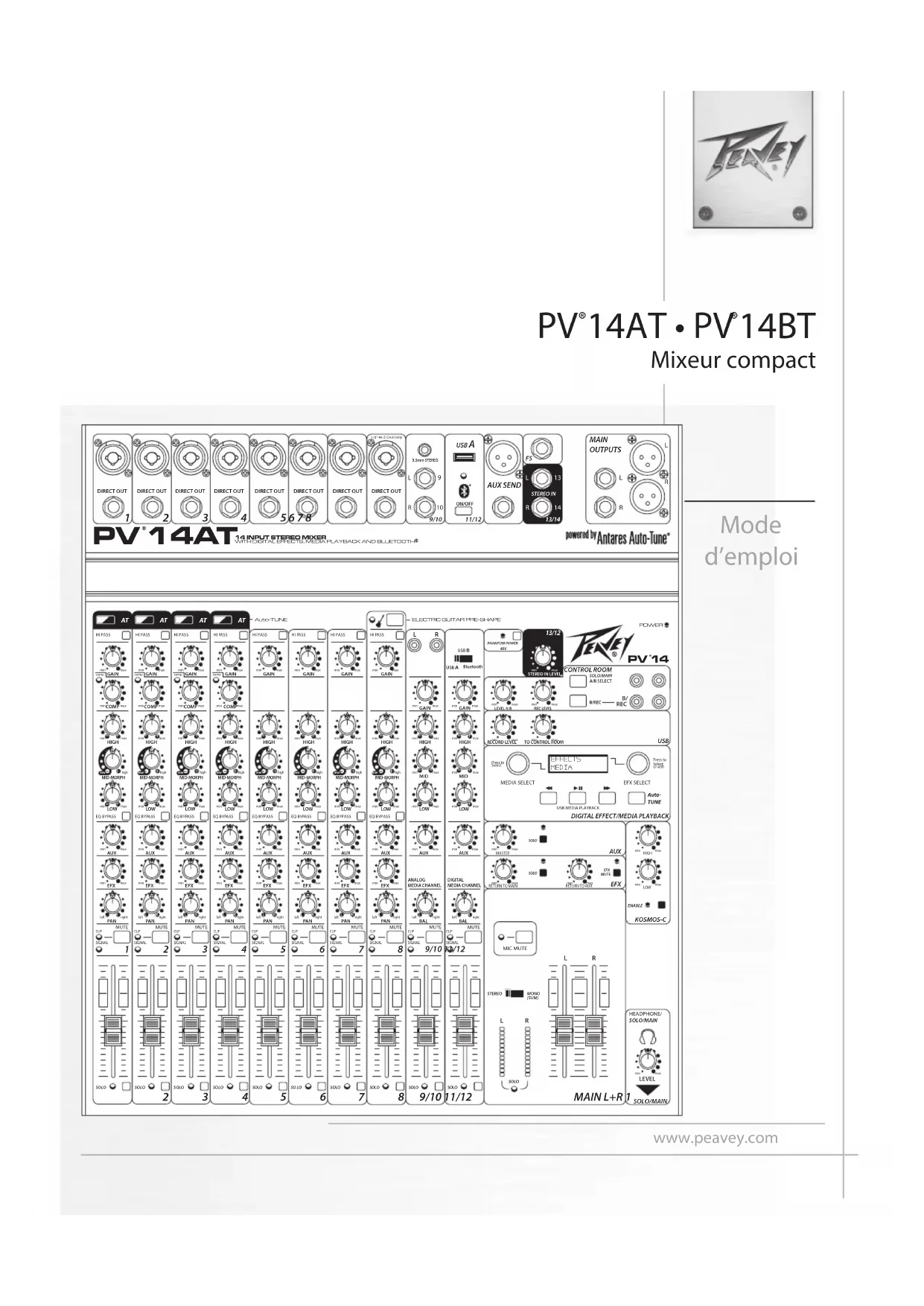

MODE D'EMPLOI PV 14BT PEAVEY
Nous vous félicitons d'avoir acheté le mixeur compact PV*14AT ou PV*14BT de la marque Peavey. Le PV*14AT et le PV*14BT sont des consoles de mixage de qualité studio conçues pour répondre aux différents besoins tout en occupant un petit espace. Elles sont parfaites pour des performances dans une petite salle ou dans des conditions d'enregistrement à domicile. Les mixeurs de la série PV offrent également des effets DSP intégrés, pratiques pour un enregistrement et une sonorisation en temps réel, tandis que les commandes paramétriques vous permettent de personnaliser chaque effet selon vos besoins.
Le PV 14 BT comprend 8 canaux de préamplis mic de référence-qualité, 8 sorties directes pour l'enregistrement, un canal stéréo, un canal multimédia avec entrée sans fil Bluetooth, des effets numériques de qualité élevée, une sortie USB de diffusion, un lecteur MP3 via entrée A USB, l'enrichissement audio Kosmos exclusive de la marque Peavey, une alimentation fantôme de 48 volts, des sorties de salle de contrôle sélectionnables doubles, 4 canaux de compression, un canal de préampli de guitare sélectionnable intégré, un EQ 3 bandes par canal avec déviation, des boutons de coupure de canal, un envoi aux., des indicateurs d'écrétage de signal et un vumètre LED master stéréo. Ce mixeur incroyablement polyvalent se comporte chez vous comme dans un studio et une salle de concert. Ses fonctionnalités modernes comme le Bluetooth permettent une connexion instantanée à presque tous dispositifs « intelligent ». 8 sorties directes permettent une connexion facile à la plupart des interfaces DAW pour l'enregistrement ; en outre, le PV 14 BT peut diffuser le son directement vers un PC. La lecture MP3 est également disponible, branchez simplement un disque dur à mémoire flash contenant des fichiers MP3 au port A USB et utilisez l'écran LCD pour sélectionner et écouter la musique. La fonction Solo de série PV permet à l'utilisateur découter les canaux individuels par l'intermédiaire des sorties de la salle de contrôle ou du casque et la déviation EQ permet à l'utilisateur de comparer le signal EQ'd au signal original par pression d'un bouton. 4 canaux de compression permettent de contrôler les signaux de niveaux difficiles, et la forme de guitare exclusive de la marque Peavey règle l'EQ et le préampli spécifiquement pour guitare. Les filtres passe-haut de chaque canal suppriment les ronflements et les bruits indésirables, et les sorties Master et AUX isolées assurent un signal silencieux propre à vos haut-parleurs ou amplificateurs actifs. Les tous nouveaux mixeurs non actifs de la série PV représentent l'aboutissement en termes de performances et de valeur.
En plus de tous ces dispositifs, le PV14AT comporte 4 canaux Autotune® d'Antares®, entreprise de renommée mondiale, qui peuvent être réglés pour resserrer délicatement les harmonies vocales ou pour créer des effets vocaux robotiques présents dans la musique populaire actuelle. La touche personnelle exclusive de la marque Peavey permet d'adapter la fonction auto-tune à toutes les échelles souhaitées lors d'une performance en direct. Il est si facile et si rapide que vous pouvez le régler entre deux morceaux, au beau milieu d'une performance.
Veuillez lire ce manuel attentivement pour veiller à votre propre sécurité et pour protéger également votre amplificateur.
CARACTERISTIQUES :
- 8 combinaisons de préamplis de micro à faible bruit XLR et 1/4"
- Canal d'entrée 3,5 mm, RCA ou stéréo 1/4"
- Connectivité sans fil Bluetooth
• EQ 3 bandes sur tous les canaux
• 8 canaux Mid-Morph exclusifs de Peavey
- Interrupteur passe-bas 150 hertz sur toutes les entrées de microphone
• Voyant d'écrêtage et de présence de signal
• Coupures de canal individuel
• Déviation EQ sur canal de microphone
- Effets numériques de qualité studio intégrés avec commande de canal individuel
• Ecran LCD de lecture et d'effets
• Un pré-gradateur envoi AUX
• Gradateurs de précision 60 mm sur master
- Sorties de salle de contrôle sélectionnables doubles/sortie d'enregistrement avec niveau indépendant
- Alimentation fantôme globale de 48 V
- Sorties stéréo principales avec connecteurs XLR et 1/4" isolés
- Console robuste
- 4 canaux de compression intégrée
• Commande pan stéréo par canal
- Lecture MP3 A USB intégrée
- 8 canaux de sortie directe
- Amélioration des aiguës et des basses Kosmos -C
- Entrée/retour stéréo des canaux 9/10
- Fonction Solo individuel
- Entrée et sortie de diffusion audio en continu USB-B stéréo
• Vumètre LED master de haute qualité
• Coupure de son du microphone master
- Sortie casque de qualité studio
- Entrée de guitare 1 Meg intégrée exclusive de la marque Peavey
- Antares Auto-Tune avec la touche personnalisée exclusive de la marque Peavey

Remarque d'installation :
Cette unité doit laisser des espaces libres de toute surface exposée à la chaleur de : dessus : 8", sur les côtés : 12", à l'arrière : 12"
Façade des PV14AT/PV14BT (canaux 1-8)

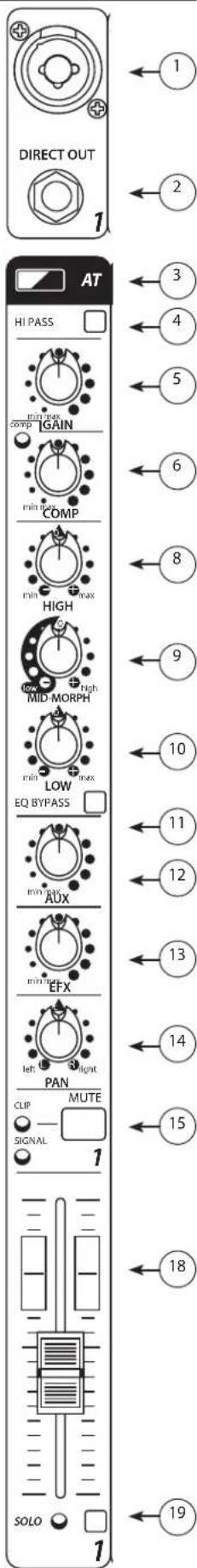

ENTREE DE LIGNE/MIC (CAN.1-8)
Ce connecteur d'entrée combiné accepte une prise isolée XLR ou 1/4". L'entrée XLR isolée est optimisée pour un microphone ou une autre source à faible impédance. L'entrée 1/4" est de type isolé TRS et accepte également des câbles de guitare TC ordinaires.
SORTIE DIRECTE
Ce signal de sortie TRS à impédance isolée est lu après le préampli de microphone, le filtre passe-haut et le compresseur, mais avant l'étape EQ.
BOUTON ACTIVATION AUTO-TUNE ET VOYANT (PV14AT seulement)
Appuyer sur ce bouton active la fonction AUTO-TUNE intégrée du PV14AT. Le bouton s'allume en mode AUTO-TUNE.
GAIN
La commande de gain d'entrée sert à établir la structure de gain appropriée dans le canal. Pour de meilleurs résultats, utilisez le système Solo (19) pour surveiller le canal au moment de régler le gain. L'objectif est d'atteindre le gain maximum sans distorsion. Les deux vumètres LED principaux (pendant Solo) et l'indicateur Signal/Ecrêtage du canal (16,17) peuvent être utilisés pour ajuster le gain. Si le voyant lumineux décrêtage (16) s'allume et reste allumé, essayez de réduire le gain.
FILTRE PASSE-HAUT 150 Hz
Le filtre passe-haut a une fréquence d'angle de 150 Hz. Lorsqu'il est activé, il est en mesure d'améliorer la clarté en éliminant les fréquences basses qui rendent le son de mixage terne. Ce dispositif est particulièrement utile lorsque vous jouez dehors par temps venteux ou sur un étage bruyant qui sonne creux. Les bruits ambiants de ce type peuvent vous priver d'une sonorisation puissante. Tourner cet interrupteur supprimera ces fréquences du système et récupérera la puissance nécessaire.
COMMANDE COMPRESSION (canaux 1-4)
Le réglage de ce bouton dans le sens horaire abaisse le seuil du compresseur, augmentant ainsi le niveau de compression. Le taux du compresseur se situe dans la gamme 4:1 en fonction des niveaux de signal et du niveau de compression. Elle est utile pour contrôler les niveaux de crête des concerts et a été conçue pour contrôler les niveaux des voix en direct sans artéfact apparent. Le compresseur est après la commande de gain (5) et le filtre de passe-haut (4), mais avant la sortie directe (2), il peut ainsi être raccordé à l'équipement externe. *napparaît pas sur les canaux 5-8.
Voyant LED du compresseur
Ce voyant LED s'allume quand le compresseur comprime activement un signal. *n'apparaît pas sur les canaux 5-8.
EQ des aiguës
Cette commande de tonalité active (type de correction en dégradé : ±15 dB) modifie le niveau de la gamme des fréquences hautes.
Quand la plupart des commandes à moyennes fréquences travaillent avec une seule fréquence, l'égaliseur Mid-Morph fonctionne avec deux fréquences. Quand la commande est tournée dans le sens antihoraire, elle réalise un filtrage à 250Hz pour réduire les fréquences qui rendent le son terne. Quand la commande est tournée dans le sens horaire, elle amplifie les fréquences à 4kHz pour ajouter de l'intelligibilité aux voix. De toute façon, l'amélioration de la voix et la définition de l'instrument peuvent être obtenues.
EQ des basses
Cette commande de tonalité active (type de correction en dégradé : ±15 dB) modifie le niveau de la gamme de fréquences basses. Attention : Une amplification excessive des fréquences basses accroît la consommation électrique et augmente la possibilité d'endommager les enceintes.
DEVIATION EQ
Enclencher ce bouton contourne l'égalisation du canal, vous permettant d'entendre facilement l'effet des arrangements d'EQ.
ENVOI AUX
Cette commande règle le niveau du signal du canal envoyé à la sortie Aux. Le signal est lu avant le niveau de canal (18) mais après le canal EQ, c'est-à-dire que les changements apportés aux réglages d'EQ affecteront le mixage aux., et non les changements apportés à la commande de niveau de canal. Le bus Aux sert généralement à alimenter des moniteurs d'étape, lorsqu'ils sont utilisés dans un concert, ou à alimenter des amplificateurs de casque pendant un enregistrement.
13 ENVOI EFX
Cette commande règle le niveau du signal du canal ajouté au mixage des effets. Le signal est envoyé au processeur d'effets internes. Une rotation du bouton vers la gauche (min) coupera les effets sur le canal associé, alors qu'une rotation vers la droite augmentera le niveau de l'effet choisi. Le signal d'envoi deffets est lu après le niveau du canal (18) de sorte que les ajustements apportés au gradateur affecteront également le niveau d'envoi.
14 COMMANDE PANORAMIQUE
Ce bouton commande la position du signal dans le champ stéréo. Une fois ce bouton tourné complètement dans le sens antihoraire, le signal est présent uniquement sur le canal gauche ; il sera uniquement sur le canal droit si le bouton est tourné complètement dans le sens horaire. Cette commande fonctionne comme une commande d'équilibrage pour régler le niveau relatif des signaux de gauche et de droite sur les canaux stéréo 9/10 et 11/12. (Notez que les entrées 1/4" des canaux 9/10 et 13/14 sont de type mono sauf si les deux sont connectées, alors elles passent en stéréo).
15 COMMUTATEUR COUPURE
Appuyer sur ce commutateur coupera le signal du canal allant vers le mixage principal, l'envoi Aux et les effets. Le commutateur de coupure n'affectera pas le signal envoyé au système solo.
16 VOYANT LED COUPURE/ECRÊTAGE
Ce voyant LED indique normalement que le niveau du signal du canal est proche de la limite décrétage (distorsion), mais il s'allume également lorsque le mode Coupure est enclenché. Le circuit indicateur d'écrétage surveille le signal après la commande de gain, l'EQ et le niveau principal ; dans la mesure où l'écrétage peut être lié aux réglages hauts de l'une de ces commandes. Il s'allume à +15 dBu avec un signal statique (tonalité test) et correspond à un écrétage audible avec un signal très dynamique (p.ex. piano). Quand le bouton est allumé, il vous avertit que le gain ou l'amplification d'EQ devrait être réduit. Quand il s'allume, il reste une marge de sécurité d'environ 5 dB. Un arrangement optimisé de gain d'entrée + EQ fera clignoter brièvement ce voyant LED sur les crêtes les plus fortes.
⑰ VOYANT SIGNAL
Le voyant de signal s'allume quand le niveau du canal atteint environ -20 dBu. Cela non seulement indique les canaux actifs, mais sert également de vumètre de niveau mini. Comme son intensité lumineuse varie en fonction de la source du signal, il est utile quand il s'agit d'identifier le canal qui transporte une source précise.
18 GRADATEUR DE NIVEAU DE CANAL
Il s'agit de la commande de sortie du canal, qui règle le niveau du signal envoyé vers le mixage de gauche et de droite et la commande d'envoi des effets. Le gain est de 0 dB (gain unitaire) s'il est réglé sur le repère du milieu à l'intérieur du schéma rectangulaire. Une amplification de 10 dB est disponible au réglage de gain max. Pour une utilisation normale, démarrez en mettant le bouton sur le repère du milieu et réglez le gain d'entrée et l'EQ avec la lecture de source de sorte que les niveaux normaux soient visibles sur le voyant écrêtage/signal et la rangée de vumètres principale. Comme d'autres sources sont ajoutées, il est normal de tourner ce gradateur légèrement vers le bas pour éviter toute saturation du bus de mixage principal.
19 COMMUTATEUR ET VOYANT SOLO
Quand le commutateur solo est enclenché, le voyant jaune s'allume, de même que le voyant Solo jaune sous la rangée principale de vumètres G/D dans la section master, indiquant que le système Solo est maintenant actif. Le système Solo est un bus de mixage séparé qui conduit le(s) canal(aux) en solo à gain unitaire aux vumètres de niveau pour un réglage précis du niveau d'entrée et aux sorties de l'enceinte et du moniteur de salle de contrôle pour une écoute attentive de la (des) source(s) sélectionnée(s). Quand le système Solo est actif, tout le mixage ne sera plus entendu par la salle de contrôle ou les enceintes ; uniquement le(s) canal(aux).
Façade des PV14AT/PV14BT (canaux 8)
20 ENTREE MIC/LIGNE (CANAL 8 UNIQUEMENT)
Cette entrée est identique à celle des canaux 1-7 sauf si Shape guitare est enfoncé. Quand PRE-SHAPE GUITARE ÉLECTRIQUE est enfoncé, l'entrée 1/4" passe à une impédance haute (1 MegΩ), comme une entrée d'amplificateur de guitare à tube à vide 12AX7.
21 Pre-Shape de guitare électrique
Enclencher ce bouton optimise l'égalisation intégrée de la guitare électrique.
L'entrée 3,5 mm au canal 9/10 accepte une entrée stéréo de la sortie d'un lecteur MP3, d'un lecteur CD, d'une platine de magnétophone ou d'un autre dispositif similaire. Cette entrée est optimisée pour les dispositifs manuels portables et a, par conséquent, une sensibilité très élevée.
23 ENTREES STEREO
Les canaux 9 et 10 comportent des entrées 1/4". Si un seul connecteur est utilisé, il se comporte comme une source mono avec commande panoramique. Une fois les deux connecteurs branchés, ces connexions servent de source stéréo avec commande d'équilibrage ; 9 est gauche et 10 est droit.
24 PRISE MEDIA USB
Connecteur USB de type A qui peut relier un dispositif de stockage de données amovible pour écouter la musique.
LECTURE USB
D'abord, faites glisser le commutateur de sélection d'entrée (27) à la position A USB. "Insérer une clé USB" s'affichera au bas de l'écran LCD. Insérez votre clé USB dans la prise multimédia USB (24) en haut du canal 11/12. Le Lecteur multimédia passera maintenant en « Mode de navigation de dossier ». Ce mode vous permet de faire défiler une liste de tous les dossiers sur la clé USB. Une fois que vous sélectionnez un dossier, le Lecteur Media passe en "Mode Navigation musicale" qui vous permet de faire défiler une liste de toutes les chansons contenues dans le dossier sélectionné. Si le dossier sélectionné ne contient aucune chanson, l'écran LCD affichera « Aucune chanson ». Pour revenir au Mode navigation de dossier, faites défiler jusqu'au début de la liste et sélectionnez l'option
Une fois qu'une chanson est terminée, le Lecteur multimédia commencera automatiquement à lire la prochaine chanson. Une fois que le Lecteur multimédia a atteint la dernière chanson, il reviendra automatiquement au début de la liste.
25 VOYANT ET BOUTON BLUETOOTH
Le bouton Bluetooth sert à activer/désactiver le Bluetooth. Le "Voyant actif Bluetooth" bleu indique l'état de la connexion Bluetooth. Si le voyant est éteint, le module Bluetooth est éteint. Si le voyant clignote lentement, le mixeur PV n'est pas appairé à un autre dispositif, mais il peut être connecté. Lorsque le voyant est allumé, le dispositif de source est correctement appairé au mixeur et prêt à être utilisé.
Pour effacer la mémoire des appareils appairés, assurez-vous que Bluetooth est activé et maintenez le bouton Appairage Bluetooth enfoncé pendant 5 secondes. Le mixeur PV vous demandera si vous souhaitez effacer la mémoire Bluetooth. Sélectionnez « Y » avec le bouton Sélection multimédia pour effacer la mémoire. Le mixeur PV effacera la mémoire, ce qui peut durer environ 15 secondes.
26 ENTRÉES MULTIMÉDIA RCA
Les entrées RCA du canal 9/10 accepte une source stéréo comme un lecteur MP3, un lecteur CD, une platine de magnétophone ou un autre dispositif similaire. Cette entrée est optimisée pour les dispositifs manuels portables et a, par conséquent, une sensibilité très élevée.
27 SÉLECTEUR DE SOURCE NUMÉRIQUE
Ce commutateur sélectionne entre USB A (24), USB B (69) et le récepteur Bluetooth interne.

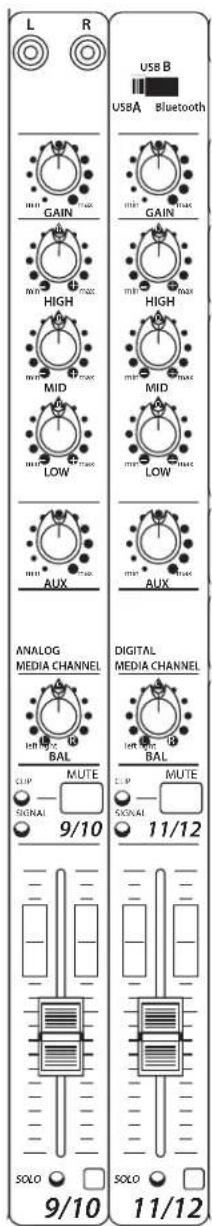

28 COMMANDE DES MOYENNES
Les fréquences moyennes des canaux stéréo sont +/-20 dB à 440 Hz ; les commandes HIGH (8) et LOW (10) sont décrites ci-dessus.

Façade des PV14AT/PV14BT
29 COMMANDE ÉQUILIBRE ANALOGIQUE
Commande l'équilibre entre les canaux analogiques 9/10.
30 COMMANDE ÉQUILIBRE NUMÉRIQUE
Commande l'équilibre entre les canaux numériques 11/12.

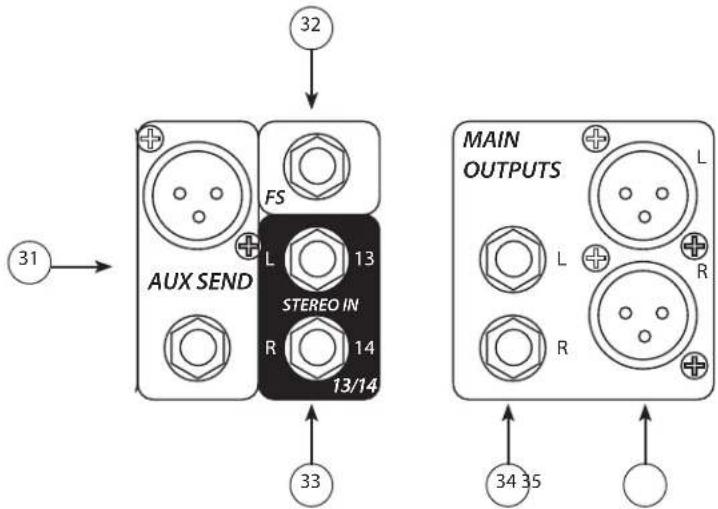

31 SORTIE 1/4" et XLR ENVOI AUX
Sortie isolée à masse compensée alimentée par le niveau master ENVOI AUX (52). Le XLR est en interne parallèle au TRS. Vous obtiendrez une meilleure rejection des ronflements et des bruits en utilisant les interconnexions isolées (XLR ou TRS), mais les câbles non isolés Pointe Manchon (TS) fonctionneront également.
32 PÉDALE
Ce connecteur TRS est conçu pour être utilisé avec la pédale de type momentané spéciale à 2 boutons, article # 03014070. La pointe de ce connecteur TRS, commutateur 1, active à distance le commutateur de coupure EFX. L'anneau de ce connecteur TRS, commutateur 2, désactive à distance l'Auto-Tune des modèles AT. L'utilisation de l'Auto-Tune passe inaperçue ; en utilisant la pédale, vos paroles entre deux morceaux ne seront pas corrigés par la fonction Auto-Tune.
33 ENTRÉES STÉRÉO 1/4"
Les canaux 13 et 14 sont une paire stéréo de connecteurs 1/4" qui peuvent être utilisés pour une entrée aux ou pour le retour d'effets d'un processeur externe.
Si un seul connecteur est utilisé, il se comporte comme une source mono. Une fois les deux connecteurs branchés, il se comporte comme une source stéréo ; 13 est gauche et 14 est droit.
34 SORTIES STÉRÉO 1/4"
Sortie isolée à masse compensée alimentée par les gradateurs G et D master (60). Les connecteurs TRS sont en interne parallèles aux connecteurs XLR. Vous obtiendrez une meilleure rejection des ronflements et des bruits en utilisant les interconnexions isolées (XLR ou TRS), mais les câbles non isolés Pointe Manchon (TS) fonctionneront également.
35 SORTIES STÉRÉO XLR
Sortie isolée à masse compensée alimentée par les gradateurs G et D master (60). Les connecteurs XLR sont en interne parallèles aux connecteurs TRS. Vous obtiendrez une meilleure rejection des ronflements et des bruits en utilisant les interconnexions isolées (XLR ou TRS).

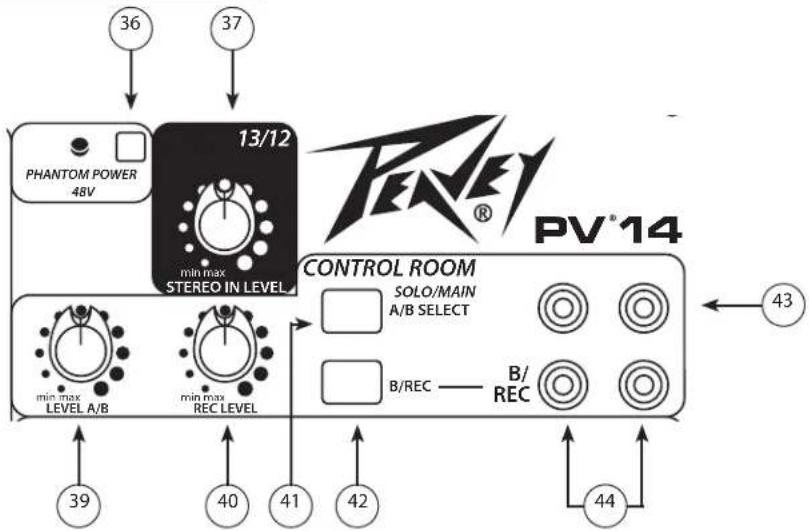

36
ALIMENTATION FANTÔME
Ce commutateur applique une tension de +48 V DC aux connecteurs d'entrée XLR pour alimenter les microphones qui nécessitent une alimentation fantôme. Si l'alimentation fantôme est utilisée, ne branchez pas des microphones dynamiques non isolés ou d'autres dispositifs aux entrées XLR qui ne peuvent pas soutenir cette tension.
37
NIVEAU ENTRÉE STÉRÉO 13/14
Contrôle le niveau des connecteurs d'entrée 13 et 14. Si un seul connecteur est branché, il est envoyé à G et D. Si deux connecteurs sont branchés, 13 est G et 14 est D. La sortie Aux peut être alimentée par un processeur d'effets externe, et ces connecteurs pourraient être utilisés comme retour d'effets. Sinon, un deuxième mixeur pourrait être raccordé en chaîne ici.
39
NIVEAU A/B
Commande le niveau des sorties de salle de contrôle A et B. La sortie active est sélectionnée avec le commutateur SELECTION A/B (41), si le commutateur B/REC (42) est levé. Si le commutateur B/REC est abaissé, uniquement la sortie A est commandée.
40
NIVEAU REC
Quand le commutateur B/REC est abaissé, ce bouton contrôle le niveau aux sorties B/REC. Note : Quand le commutateur B/REC est levé, cette commande est inactive.
41
SÉLECTION A/B
Quand ce commutateur est levé, la sortie A est activée et la sortie B est désactivée. Quand ce commutateur est abaissé, la sortie B est activée et la sortie A est désactivée. Utilisez ce commutateur pour évaluer un mixage sur 2 paires de moniteurs différentes comme les moniteurs proches et les moniteurs lointains. En réglant les commandes de niveau des deux moniteurs à la fois, une comparaison A/B rapide peut être effectuée. Le niveau global de moniteur est commandé par NIVEAU A/B. NOTE : Quand le commutateur de B/REC (42) est abaissé, ce commutateur est désactivé et la sortie A reste tout le temps allumée, alimentée par NIVEAU A/B (39).
42
COMMUTATEUR B/REC
Détermine la fonction de la sortie B/REC. Si le commutateur est levé, le connecteur B/REC fonctionne comme la sortie B du moniteur, sélectionné avec Sélection A/B et commandé par NIVEAU A/B. Si le commutateur est abaissé, le connecteur B/REC est une sortie d'enregistrement indépendante dont le niveau est commandé par NIVEAU REC.
43
MONITEUR DE SALLE DE CONTROLE SORTIE A
Branchez des moniteurs actifs ou des enceintes d'alimentation d'amplificateur ici. Réglez les commandes de volume des moniteurs A et B pour qu'elles soient égales, quand le commutateur A/B et enclenché. Le signal transmis à cette sortie est normalement le mixage gauche/droit. Le potentiomètre USB "A la salle de contrôle" (47) alimente le signal de retour USB vers ces sorties Moniteur à utiliser dans une configuration d'enregistrement DAW. Quand le voyant Solo est allumé (62), uniquement la(les) source(s) en solo sera(ont) entendue(s). NOTE : Quand le commutateur B/REC est abaissé, le commutateur SÉLECTION A/B se désactive, et cette sortie est commandée par la commande NIVEAU A/B.
44 MONITEUR DE SALLE DE CONTROLE SORTIE B / SORTIE D'ENREGISTREMENT
Cette paire de sorties peut servir soit de Sortie de moniteur d'enregistrement "B" ; soit de Sortie d'enregistrement commandée indépendamment si le commutateur B/REC (42) est abaissé. NOTE : Quand le commutateur B/REC est abaissé, le commutateur SELECTION A/B se désactive, et cette sortie est commandée par la commande B/REC.
45 BOUTON DE NIVEAU D'ENREGISTREMENT USB
Commande le niveau du signal envoyé au connecteur B USB à l'arrière du mixeur. L'arrangement recommandé est environ 12:00, mais une gamme large est disponible pour accueillir une variété de niveaux et de sensibilités.
46 NIVEAU DE SALLE DE CONTRÔLE
Commande le niveau du signal revenant du connecteur B USB à l'arrière du mixeur. Le signal s'achemine vers les sorties d'enceinte et de salle de contrôle pour des enregistrements multipistes sur un DAW. L'arrangement recommandé est environ 12:00.
La rangée supérieure de cet écran LCD affiche l'Effet actuellement sélectionné et la rangée inférieure indique l'état du lecteur MP3, qui peut être utilisé pour parcourir les dossiers sur la clé USB ou afficher la chanson en cours de lecture. La ligne du bas affiche également brièvement l'état Bluetooth pendant la mise en service, la mise hors service et l'effacement de la mémoire.
48 SÉLECTION MULTIMÉDIA
Lorsqu'un dispositif USB est connecté au canal 8, vous pouvez utiliser l'encodeur "Sélection multimédia" pour parcourir les dossiers/chansons contenus sur la clé. Une fois le fichier souhaité affiché sur l'écran, appuyez sur le bouton Sélection multimédia pour caler ce fichier. Utilisez les commandes du mixeur pour lire, mettre en pause, avancer ou revenir en arrière.
49 BOUTON SELECTION EFX
Voir la description détaillée à la page suivante.
50 COMMANDES LECTURES MULTIMÉDIA
Ces commandes vous permettent de lire, mettre en pause et parcourir le support numérique via le connecteur USB.
51 BOUTON MODE AUTO-TUNE (PV14AT SEULEMENT)
Appuyer sur ce commutateur change la ligne supérieure de l'écran LCD entre Mode de modification Auto-Tune et Mode de modification EFX. Cette fonction n'est pas disponible dans le PV14BT.
Bouton de sélection d'EFX :
Mode EFX :
En mode de modification d'EFX, le bouton de sélection d'EFX est utilisé pour parcourir les présélections EFX. Le pivotement du bouton change la présélection d'EFX sur l'écran. La nouvelle sélection clignotera sur l'écran ; pousser sur le bouton de sélection d'EFX pour choisir le nouvel effet. Une fois l'effet sélectionné, vous pouvez maintenant modifier l'effet. Pour ce faire, appuyez sur le bouton de sélection d'EFX et l'écran passera au réglage de paramètre actuel de la présélection. Tourner le bouton de sélection d'EFX pour modifier le paramètre. Appuyez à nouveau sur le bouton pour quitter le mode de modification de présélection d'EFX. Pour réinitialiser les présélections d'EFX aux paramètres d'usine, maintenez le bouton de sélection d'EFX enfoncé pendant 5 secondes et sélectionnez « Y » suite à la demande.
Mode Auto-Tune :
En mode de modification Auto-Tune (voir commutateur Auto-Tune), le bouton de sélection d'EFX est utilisé pour parcourir les présélections Auto-Tune. Le pivotement du bouton change la présélection Auto-Tune sur l'écran. La nouvelle sélection clignotera sur l'écran ; poussez le bouton de sélection d'EFX pour choisir la nouvelle présélection Auto-Tune.
Une fois que la présélection a été choisie, vous pouvez modifier la présélection en appuyant sur le bouton de sélection d'EFX. L'écran changera au paramètre de touche actuel. Tournez le bouton de sélection d'EFX pour changer la touche et poussez le bouton de sélection d'EFX lorsque vous avez choisi la touche que vous souhaitez. Le réglage de touche détermine les notes activées dans le processus Auto-Tune. Par exemple, dans la touche CMaj, les notes C, D, E, F, G, A et B sont activées et les autres notes sont désactivées. Pour voir les notes qui sont activées ou désactivées pour chaque touche, voir le Tableau des touches ci-dessous.
Note :
Si la touche personnalisée est sélectionnée, l'écran passera en mode de modification de touche personnalisée. Dans ce mode, il est possible de créer une touche Auto-Tune personnalisée. Utilisez le bouton de sélection d'EFX pour sélectionner la racine (désignée par "RT"). Il s'agira de la note sur laquelle la touche personnalisée sera basée. Utilisez ensuite le bouton de sélection multimédia pour déplacer le curseur et le bouton de sélection d'EFX pour activer ou désactiver les 12 notes dans la touche. Une fois que vous avez terminé de modifier la touche personnalisée, appuyez sur le bouton de sélection d'EFX pour quitter le menu de modification de touche personnalisée. Le mixeur peut stocker 9 touches personnalisées différentes, une pour chaque créneau de présélection.
Les degrés de l'échelle sont numérotés en haut et les demi-étapes sont indiquées par un tiret.
*RT=Racine ou Touche


*indique que la racine ou la touche est C
En observant la séquence de notes autorisées et non autorisées ci-dessus, il est possible de voir l'échelle de tonalité totale. Il n'en existe que deux, il est donc possible d'utiliser l'autre en changeant simplement la racine pour C# ou B.

*Cette capture d'écran présente une échelle blues en A. Vous n'avez pas besoin de modifier toute l'échelle pour changer les touches - changez simplement la racine.
Une fois que vous avez sélectionné la touche et appuyé sur le bouton de sélection d'EFX, l'écran passera au réglage de vitesse actuel. Tournez le bouton de sélection d'EFX pour changer le réglage de vitesse. Le réglage de vitesse détermine la vitesse et l'agressivité avec les lesquelles Auto-Tune corrigera le pas. La plage de ce réglage va de 0 à 25, où 0 est le plus rapide et 25 le plus lent. Poussez le bouton de sélection d'EFX lorsque vous avez fini de modifier le paramètre de vitesse.
L'écran passera à présent au réglage Detune actuel. Tournez le bouton de sélection d'EFX pour changer le réglage Detune. Le réglage Detune détermine le calibrage de la correction de pas Auto-Tune. Lorsque le réglage Detune est à 0 cents, cela signifie que l'Auto-Tune est calibré selon le standard A440, ou que la note A4 est égale à 440 Hz. La plage du réglage Detune va de -64 à 63 cents, une largeur de 128 cents. La distance entre les deux notes, ou semi-tons, est de 100 cents, ce qui signifie que l'Auto-Tune peut être déréglé pour n'importe quel environnement.
Note :
Le déréglage de l'Auto-Tune peut être très utile, particulièrement lorsqu'il est utilisé en conjonction avec un instrument qui n'est pas facile à accorder rapidement. Par exemple, si un piano accompagne les voix modifiées par l'Auto-Tune et que le piano est légèrement mal accordé par rapport à la norme A440, changez simplement le réglage Detune dans le réglage Auto-Tune. Cette opération est bien plus facile et dure moins longtemps que de faire accorder le piano ! Ainsi, bien que le réglage Detune soit modifié dans le mode de modification de présélection Auto-Tune, il s'agit d'un paramètre global. Cela signifie que si vous modifiez le réglage Detune pour changer ensuite la présélection Auto-Tune, le réglage Detune ne changera pas.
Une fois que vous avez sélectionné le réglage Detune approprié, appuyez sur le bouton de sélection d'EFX pour quitter le mode de modification de présélection Auto-Tune. Pour réinitialiser les présélections Auto-Tune aux paramètres d'usine, maintenez le bouton de sélection d'EFX enfoncé pendant 5 secondes et sélectionnez "Y" suite à la demande.
Note :
La présélection 9 est chromatique avec la vitesse réglée sur 7. Elle est conseillée pour une utilisation facile, sûre et générale de l'Auto-Tune sans avoir à faire d'autres réglages. Le réglage de vitesse le plus lent ne produit aucun effet robotique sur la voix et les douze semi-tons sont tous autorisés. N'oubliez pas d'utiliser la pédale #2 pour contourner Auto-Tune entre les chansons, sinon votre voix sera modifiée par l'Auto-Tune !
Tableau de touches Auto-Tune
Tableau de touches Auto-Tune
Affichage de la clé Numéro de note (n)=
| Touche | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| Chrom | C | C# | D | D# | E | F | G | G# | A | A# | B | ||||
| C Maj | C | D | E | F | G | A | B | ||||||||
| C Mnr | C | D | D# | F | G | G# | A# | ||||||||
| C#Maj | C | C# | D# | F | F# | G# | A# | ||||||||
| C#Mnr | C# | D# | E | F# | G# | A | B | ||||||||
| D Maj | C# | D | E | F# | G | A | B | ||||||||
| D Mnr | C | D | E | F | G | A | A# | ||||||||
| D#Maj | C | D | D# | F | G | G# | A# | ||||||||
| D#Mnr | C# | D# | F | F# | G# | A# | B | ||||||||
| E Maj | C# | D# | E | F# | G# | A | B | ||||||||
| E Mnr | C | D | E | F# | G | A | B | ||||||||
| F Maj | C | D | E | F | G | A | A# | ||||||||
| F Mnr | C | C# | D# | F | G | G# | A# | ||||||||
| F#Maj | C# | D# | F | F# | G# | A# | B | ||||||||
| F#Mnr | C# | D | E | F# | G# | A | B | ||||||||
| G Maj | C | D | E | F# | G | A | B | ||||||||
| G Mnr | C | D | D# | F | G | A | A# | ||||||||
| G#Maj | C | C# | D# | F | G | G# | A# | ||||||||
| G#Mnr | C# | D# | E | F# | G# | A# | B | ||||||||
| A Maj | C# | D | E | F# | G# | A | B | ||||||||
| A Mnr | C | D | E | F | G | A | B | ||||||||
| A#Maj | C | D | D# | F | G | A | A# | ||||||||
| A#Mnr | C | C# | D# | F | F# | G# | A# | ||||||||
| B Maj | C# | D# | E | F# | G# | A# | B | ||||||||
| B Mnr | C# | D | E | F# | G | A | B | ||||||||


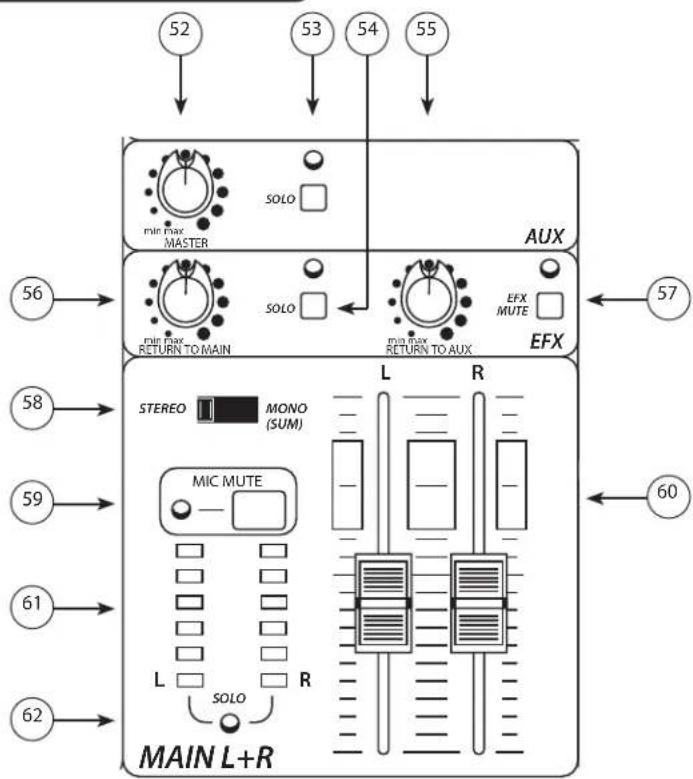

52 53 54 55 min max MASTER SOLO AUX 56 min max RETURN TO MAIN SOLO EFX MUTE 57 STEREO MONO (SUM) L R MIC MUTE L SOLO R MAIN L+R 60 61 6252 BOUTON DE COMMANDE MASTER AUX.
Contrôle le niveau général du signal sortant de la Sortie Aux (31). Cette sortie auxiliaire est généralement transmise à un amplificateur actif pour entraîner les moniteurs d'étage pour permettre aux chanteurs de sécouter au milieu des instruments amplifiés, ou à un amplificateur d'enceinte pour donner aux vocalistes un retour non pris en compte par les microphones pendant l'enregistrement.
53 VOYANT ET BOUTON SOLO MASTER AUX
Vous permettent d'écouter simplement le mixage auxiliaire. Le réglage du bouton MASTER AUX détermine le niveau de votre écoute lorsque ce bouton est enfoncé.
54 VOYANT ET BOUTON SOLO RETOUR EFX
Vous permettent d'écouter simplement le retour deffets. Le réglage du bouton Retour au principal détermine le niveau de votre écoute lorsque ce bouton est enfoncé.
55 BOUTON DE COMMANDE RETOUR VERS AUX
Cette commande détermine le niveau du processeur d'effets numériques internes envoyé vers la sortie Aux. Une des utilisations possibles est d'introduire des réverbérations dans le casque d'un vocaliste pour renforcer sa confiance pendant l'enregistrement sans mettre une réverbération sur le morceau enregistré actuel. Dans un concert, la même procédure peut être appliquée en envoyant un délai ou une réverbération aux moniteurs.
Cette commande détermine le niveau du processeur d'effets numériques internes envoyé vers les sorties G et D principales.
57 BOUTON COUPURE EFX ET VOYANT ECRETAGE/LED
Une fois le bouton relâché, la sortie d'effets numériques internes est désactivée. Couper les effets est un moyen facile de déterminer ce que fait un effet particulier à votre mixage. Le voyant reste allumé si COUPURE EFX est enclenché. Si COUPURE EFX n'est pas enclenché, ce voyant sert d'indicateur décrêtage pour les effets numériques internes. Si les effets numériques sécrêtent, réduisez le niveau des potentiomètres EN-VOI EFX.
58 INTERRUPTEUR MODE STÉRÉO/MONO
En position mono, les bus de gauche et de droite sont regroupés après les gradateurs. Dans cette position, le gradateur G contrôle le niveau du bus G et le gradateur D contrôle le niveau du bus D, vous permettant d'utiliser les bus D et G comme groupe. Par exemple, toutes les voix pourraient être panoramiquées à G et tous les instruments panoramiqués à D. Ensuite, le gradateur G devient le niveau principal pour les voix et le gradateur D devient le niveau principal pour les instruments.
59 VOYANT ET BOUTON COUPURE MIC
Appuyer sur ce bouton permet de couper tous les canaux d'entrées mic (1-4) et le retour d'effets. Les canaux d'entrée de support sont toujours "actifs". Cela vous permet de jouer de la musique, tout en coupant toutes les entrées de microphone.
60 GRADATEURS NIVEAU PRINCIPAL
Les gradateurs Master contrôlent les niveaux envoyés vers les sorties Gauche/Droite principales (34, 35). De meilleurs résultats sont obtenus lorsque ces commandes sont réglées vers le milieu du rectangle clos.
61 RANGÉE DE VUMÈTRES G+D PRINCIPALE
Indique le niveau des sorties G et D ou, quand solo est activé, affiche le(s) canal(aux) en solo. Le voyant vert du haut correspond à un niveau de sortie +4dBu. Le voyant rouge est un indicateur d'avertissement décrétage. La gamme du vumètre va de -29 dBu à +15 dBu.
62 VOYANT SOLO PRINCIPAL
S'allume quant un bouton solo est enfoncé pour indiquer que le le système solo est actif.
63 COMMANDE HAUTES FRÉQUENCES KOSMOS-C
Filtre haute fréquence très sélectif avec un Q élevé. L'effet varie en fonction de la source, des essais sont donc nécessaires pour obtenir de meilleurs résultats.
64 COMMANDE BASSES FRÉQUENCES KOSMOS-C
Ce renforcement des basses fréquences Kosmos-C crée des harmoniques des signaux dans l'octave du bas, là où les haut-parleurs sont généralement inefficaces. Les harmoniques sont plus facilement reproduites, ce qui rend les basses plus forts. L'effet dépend de la source ; évidemment, une source avec peu d'énergie dans l'octave du bas ne créera pas des basses puissantes.
65 ACTIVATION KOSMOS-C
Vous permet de changer (A/B) facilement les effets de vos réglages Kosmos.

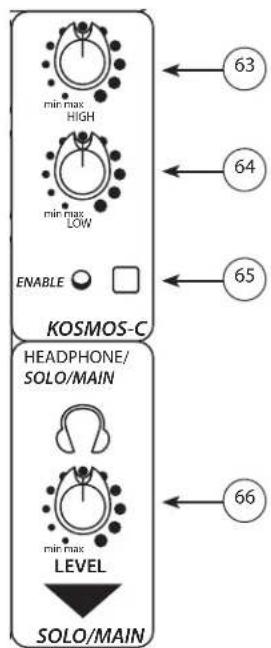

66 NIVEAU PRINCIPAL/SOLO CASQUE
Contrôle le niveau du casque. Le casque est normalement alimenté par les sorties principales, sauf si le système solo est actif. Commencez toujours en réglant le niveau du casque sur "min" pour éviter d'endommager l'ouïe.


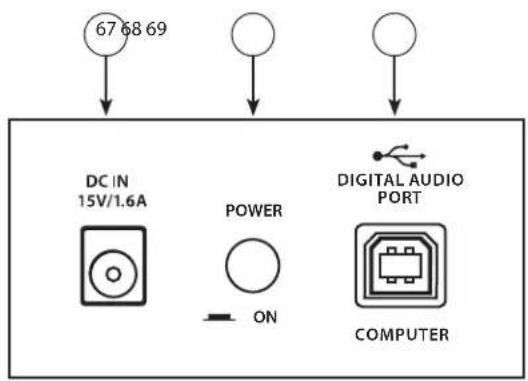

67 68 69 DC IN 15V/1.6A POWER ON DIGITAL AUDIO PORT COMPUTER67 ENTRÉE D'ALIMENTATION CC

Sert à brancher l'alimentation incluse. N'oubliez pas de brancher l'alimentation au PV°14 avant de brancher à une source électrique. Utilisez uniquement un adaptateur 1,6 A, 15 V CC. Remplacez uniquement avec le numéro de pièce Peavey 30908112.
68INTERRUPTEUR D'ALIMENTATION
Il s'agit du commutateur de l'alimentation principale.
69 PORT USB TYPE B
Le port USB sert à brancher le mixeur USB de série PV ^ à un ordinateur pour enregistrer ou écouter des sons numériques vers/de votre ordinateur. Le port USB envoie la sortie stéréo cassette/principale du mixeur vers l'ordinateur. Le port USB reçoit le son numérique de l'ordinateur ; il peut alors être assigné par le sélecteur (27) à la sortie gauche/droite principale, si l'ordinateur est uniquement utilisé pour la lecture. Pour l'enregistrement, utilisez la commande USB A LA SALLE DE CONTROLE (47) pour éviter la création d'une boucle. Compatible avec Windows Vista, Windows 7 et Windows 8, Mac OS X ^ 10.0 ou version supérieure et les dispositifs iOS.
Effets (paramètre)
| PLAQUE (TEMPS) | DESCRIPTION PRÉ-DÉLAI | SALLE TAILLE DE SALLE | PARTIE AVANT PH PAR-TIE ARRIERE PB | NOM PLUS DETAILLE | |||
| FACTEUR D'AMORTISSE-MENT | |||||||
| PI Clair 35 msP2 PB léger 48 msP3 PB moyen 62 msP4 PB fort 78 msP5 Sombre 95 ms | |||||||
| HALL (TEMPS) | |||||||
| HI | Voix menue | 35 ms | Moy | Moy | Subtile | Subtile | Hall moyen |
| H2 | Voix vaste | 42 ms | Moy | Large | Subtile | Subtile | Cathédrale |
| H3 | Voix brillante | 10 ms | Moy | Large | Subtile | Subtile | Auditorium |
| H4 | Cordes | 30 ms | Moy | Moy | Subtile | Subtile | Hall concert |
| H5 | Brass Hall | 35 ms | Haut | Moy | Subtile | Modér. | Hall concert 2 |
| SALLE (TEMPS) | |||||||
| R1 | Vox Air | 30 ms | Bas | Petite | Agress. | Subtile | Hard Walls |
| R2 | Vox Club | 35 ms | Haut | Petite | Subtile | Modér. | Club |
| R3 | Snare Low | 70 ms | Bas | Petite | Modér. | Subtile | Salle de bain |
| R4 | AC GTR | 42 ms | Moy | Petite | Modér. | Subtile | Med Walls |
| R5 | Brass Room | 40 ms | Haut | Moy | Subtile | Modér. | Salle moyenne à mur isolé |
| DELAI (TEMPS) | |||||||
| D1 | Double | ||||||
| D2 | Écho | ||||||
| D3 | Clair, quelques répétitions | ||||||
| D4 | Clair, plus de répétitions | ||||||
| D5 | Clair, nombreuses répétitions | ||||||
| D6 | Sombre, quelques répétitions | ||||||
| D7 | Sombre, plus de répétitions | ||||||
| D8 | Sombre, nombreuses répétitions | ||||||
| AMÉLIORATION (FRÉQ. DE COUPURE) | |||||||
| E1 Harmoniques légèresE2 Harmoniques modéréesE3 Harmoniques fortes | |||||||
| CHŒUR (TAUX) | PRÉ-DÉLAI | TEMPS DE CHŒUR | 'TAUX | MODULATION | |||
| C1 | Grande profondeur, taux faible | 10 ms | 20 ms | 0,1 - 1 Hz | Sinusoïdale aléatoire | ||
| C2 | Profondeur moyenne, taux fort | 10 ms | 5 ms | 0,5 - 4 Hz | Sinusoïdale aléatoire | ||
| C3 | Faible profondeur, taux fort | 10 ms | 2 ms | 0,5 - 6 Hz | Sinusoïdale | ||
| C4 | Faible profondeur, taux rapide | 5 ms | 1 ms | 5 - 15 Hz | Sinusoïdale aléatoire | ||
| C5 | Grande profondeur, taux modéré | 2 ms | 20 ms | 0,2 - 3 Hz | Sinusoïdale aléatoire | ||

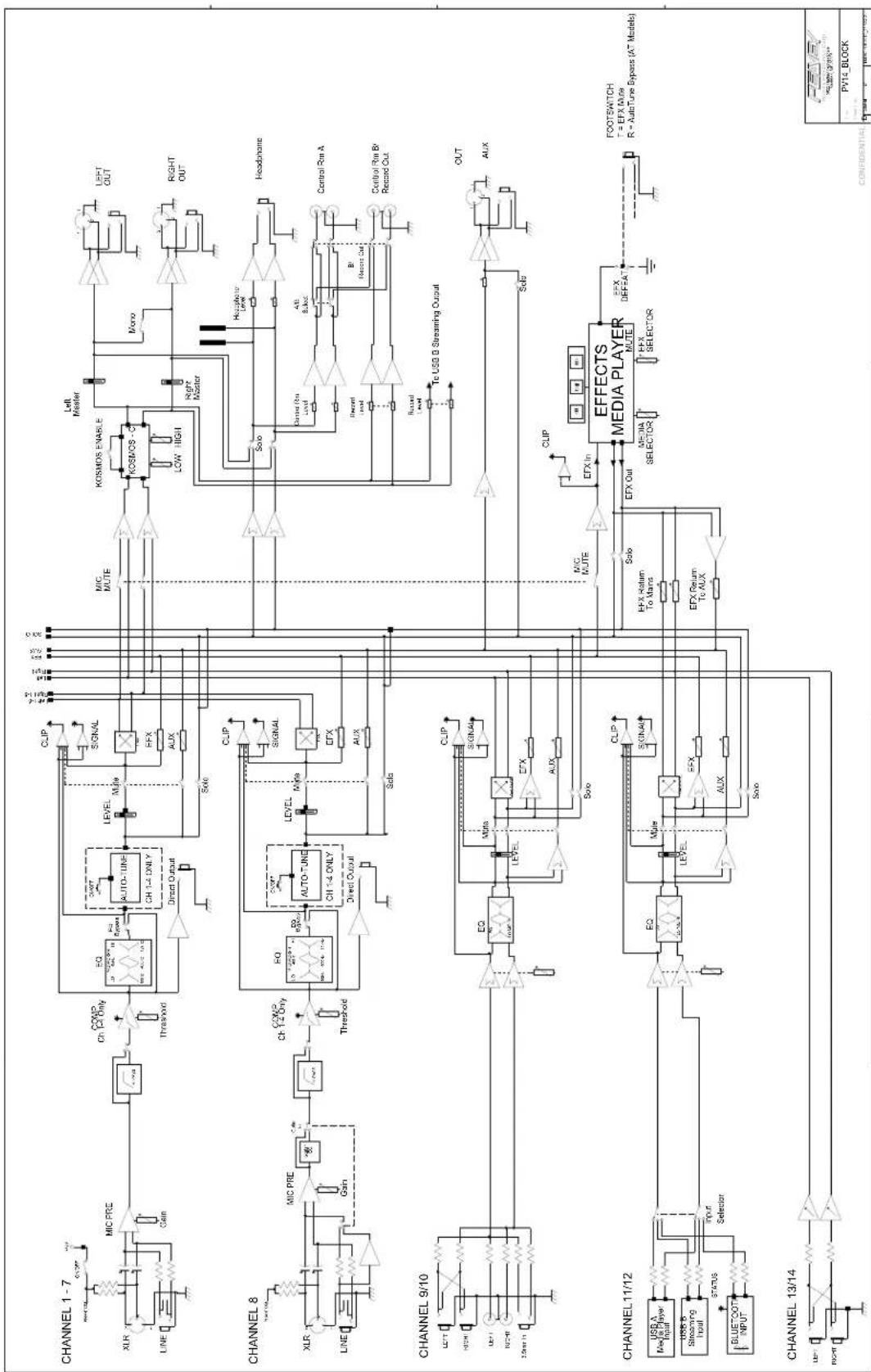

Schéma fonctionnel-PV®14
Spécifications PV®14
Mic pre EIN = gain max de -126 dBu avec source 150 ohm
Entrées
| Fonction Impédance d'entrée (ohms minutes) | Réglage de gain d'entrée | Min** | Niveaux d'entrée nominaux* | Max | Isol./Non isol. | Connecteur | |
| Microphone (150 ohms) | 2 kΩ | Gain max (59 dB) | -71 dBu | -51 dBu | -39 dBu | Isol. Borne | XLR masse Broche 2 (+) Broche 3 (-) |
| Gain min (4 dB) | -17 dBu | +5 dBu | +16 dBu | ||||
| Ligne (10 k ohms) | 10 kΩ | Gain max (40 dB) | -52 dBu -32 dBu | -20 dBu Isol. TRS | /4" ; | Pointe (+) Anneau (-) Manchon Masse | |
| Line 4 TS, SHAPE ON GTR | 1 Meg Ω @ ≤ 200 Hz, comme entrée 12AX7. | Gain Min (-15 dB) | +2 dBu +23 dBu | >+32 dBu | |||
| Entrée stéréo 5/6 | 10 kΩ | Gain Max (18 dB) -31 dBu | -12 dBu +1 dBu | Non isol. TS 1/4" ; | Pointe (+) Manchon Masse | ||
| Nominal -13 dBu | +6 dBu +19 dBu | ||||||
| Entrée stéréo 9/10 | 6.8 kΩ | Gain Max (18 dB) -23 dBu | -13 dBu +3 dBu | ||||
| Nominal -15 dBu | -5 dBu | +12 dBu | |||||
| 3,5 mm, RCA | 2.8 kΩ | Gain Max (18 dB) | -43 dBu | -23 dBV | -10 dBu | Non isol. | 3,5 mm ; Pointe=G, Anneau=D, Manchon Masse RCA : Pointe (+) Manchon Masse |
| Nominal -24 dBu | -5 dBu | +8 dBu | |||||
0 dBu = 0,775 V (RMS)
* Le niveau d'entrée minimum (sensibilité) est la quantité de signal la plus faible qui produit une puissance de sortie nominale (+4 dBu) avec le canal et les gradateurs master réglés pour obtenir un gain maximum.
* Les réglages nominaux sont définis avec toutes les commandes réglées sur 0 dB (ou rotation de 50% pour les potentiomètres rotatifs) sauf le potentiomètre de réglage de gain qui est comme indiqué.
Sorties
| Fonction | Impédance charge min (ohms) | Niveaux de sortie | Isol./Non isol. | Connecteur | |
| Nominal | Max | ||||
| Gauche/Droit principal | 600 | +4 dBu | +20 dBu | Isol. | Broche XLR Masse Pointe Broche 2 (+), Broche 3 (-)TRS 1/4" : Pointe (+), Anneau (-) Manchon Masse |
| Effets et Envois moniteur | 600 | +4 dBu | +20 dBu | Isol. | TRS 1/4" : Pointe (+), Anneau (-) Manchon Masse |
| Salle de contrôle | 600 | +4 dBu | +20 dBu | Non isol. | RCA : Pointe (+), Manchon Masse |
| Casque | 8 | +4 dBu (aucune charge) | +20 dBu | Non isol. | TRS 1/4" ; Pointe gauche, Anneau droit Manchon Masse |
0 dBu = 0,775 V (RMS)
Gain
| Plage de réglage de gain d'entrée de micro : De 4 dB à 59 dB | |
| Entrée de micro vers sortie isolée gauche/droite 79 dB (gain max) | |
| Plage de réglage de gain d'entrée de ligne : De -16 dB à 40 dB | |
| Entrée de ligne vers sortie isolée gauche/droite 60 dB (gain max) | |
| Plage de réglage de gain 1/4" 5/6 stéréo : Off à +18 dB | |
| Stéréo 5/6 1/4" vers sortie gauche/droite 42 dB (gain max) | |
| Plage de réglage de gain RCA/3,5mm 5/6 stéréo : Off à +28 dB | |
| RCA/3,5 mm 5/6 stéréo vers sortie gauche/droite : 47 dB (gain max) | |
| Plage de réglage de gain 9/10 stéréo : Off à +18 dB | |
| Stéréo 9/10 vers sortie gauche/droite 28 dB (gain max) | |
Réponse en fréquence
| Entrée de mic vers sortie gauche/droite, gain d'entrée max. | de 14 Hz à 25 kHz +0 dB/-1 dB |
| Entrée de mic vers sortie gauche/droite, gain d'entrée 12:00 | de 9,5 Hz à 29 kHz +0 dB/-0,8 dB |
Taux de distorsion harmonique total
| <0,006 % typique, Mic vers sortie gauche/droite | | (Largeur de bande de 22 Hz à 22 kHz) |
Ronflement et bruit
| Sortie | Bruit résiduel | Rapport S/B (Réf. : +4dBu) | Condizioni del test: |
| Master Gauche/ Droit | -97 dBu 101 dB | Gradateur master vers le bas, niveaux de canal vers le bas | |
| -90 dBu 94 dB | Gradateur master nominal, niveaux de canal vers le bas | ||
| -83 dBu 87 dB | Gradateur master nominal, gradateurs de canal nominaux, canaux impaires (gauche) avec réglage panoramique, canaux paires (droite) | ||
| Envoi moniteur | -95 dBu 99 dB | Toutes les commandes désactivées | |
| -80 dBu 84 dB | Tous les envois de canal nominaux, master nominaux | ||
Bruit d'entrée équivalent
-128 dBu (entrée terminée par 150 ohms, largeur de bande 20 kHz)
Diaphonie/Atténuation
Canaux d'entrée adjacents (1 kHz) > 90 dB Attéhuation bouton Coupure (1 kHz) > 90 dB
Sorties gauche vers droite (1 kHz) > 70 dB Gradateur de canal à fonction Kill (1 kHz) > 85 dB
Taux de réjection du mode commun (entrée micro)
50 dB minimum (de 20 Hz à 20 kHz)
70 dB typique à 1 kHz
Vumètres
12 diodes, lecture de crête (voyant vert du haut = +4 dBu)
Indicateurs de signal/surcharge
Voyant rouge allumé à 5 dB sous écrêtage
Dimensions
16,1875" largeur x 17,3" profondeur x 2,1875" hauteur
(41,12 cm largeur x 43,94 cm profondeur x 5,56 cm hauteur)
Poids
PV14BT : 12.12 lbs (5,50 kg)
100-240 VAC 50/60 Hz
5 Watts
PV14AT: 12,16 lbs (5,52 kg)
