MODE D'EMPLOI PV 6 USB PEAVEY
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux precautions d'usage incluant:
CE
- Lire ces instructions.
- Gardez ce manuel pour de futures références.
- Prétez attention aux messages de précautions de ce manuel.
- Suivez ces instructions.
- N'utilisez pas cette unité proche de plans d'eau.
- N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
- N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
- Ne positionnez pas votre unité à proximité de toute source de chaleur.
- Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
- Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
- N'utilisez que des fixations approuvées par le fabriquant.
- Lors de l'utilisation sur pied ou pole de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.
- Il est conseillé de déconnecter du secteur votre unité en cas d'orage ou de durée prolongée sans utilisation.
- Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subit des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
- Ne déconnectez jamais la prise de terre de votre unité.
- Si votre unité est destinée a être montée en rack, des supports arrière doivent être utilisés.
- Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit: a) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide. c) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide.
- Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci. 1
- L'interrupter (on-off) dans cette unité ne casse pas les deux côtés du primaire principal. L'énergie hasardeuse peut être présente dans châssis quand l'interrupter (on-off) est dans le de la position. Le bouchon principal ou atelage d'appareil est utilisé comme le débrancher l'appareil restera facilement opérable.
- Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expériencera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:
Durée par Jour (heures) Niveau sonore moyen (dBA)
| 8 | 90 | |||||
| 6 | 92 | |||||
| 4 | 95 | |||||
| 3 | 97 | |||||
| 2 | 100 | |||||
| 1 | 12 | 102 | ||||
| 1 | 105 | |||||
| 12 | 110 | |||||
| 14 | ou | inférieur | 115 |
D'après les études menées par le OSHA, toute exposition au delà des limites décrites ce-dessus entrainera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,...) doit être observé lors de l'opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au delà des limites décrites ci-dessus.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVIS: Dans le but de reduire les risques d'incendie ou de decharge électrique, cet appareil ne doit pas être expose à la pluie ou à l'humidite et aucun objet rempli de liquide, tel qu'un vase, ne doit être pose sur celui-ci. Avant d'utiliser de cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.
Félicitations ! Vous avez fait l'acquisition d'une console de mixage compacte Peavey PV®6 ou PV®6 USB. La PV®6 est une console de mixage de qualité studio conçue pour répondre à des besoins très divers, tout en offrant un encombrement très limité. Ces consoles sont idéales pour les petites salles de concert aussi bien que pour les home studios.
N'hésitez pas à lire attentivement ce guide pour garantir votre sécurité ainsi que celle de votre matériel.
CARACTÉRISTIQUES:
- Quatre entrées micro XLR
- Deux voies stéréo avec entrées jack 6,35 mm.
- Egaliseur trois bandes sur les voies mono
- Egaliseur deux bandes sur les voies stéréo
- Interrupteur coupe-bas à 80 Hz
- Connectivité USB (PV®6 USB uniquement)
- LEDs de saturation pour contrôle optimal du niveau
- Alimentation fantôme avec interrupteur
- Départ effets sur tous les canaux avec retour stéréo
- Capacité d'enregistrement et de monitoring sans latence
- Témoin de sortie avec contrôle de niveau
- Sélecteur de contrôle du contour
Remarque sur l'installation :
Cet appareil doit être installé à distance raisonnable de toute surface combustible : En hauteur : 20 cm, Sur les côtés : 30 cm, à l'arrière : 30 cm 12"

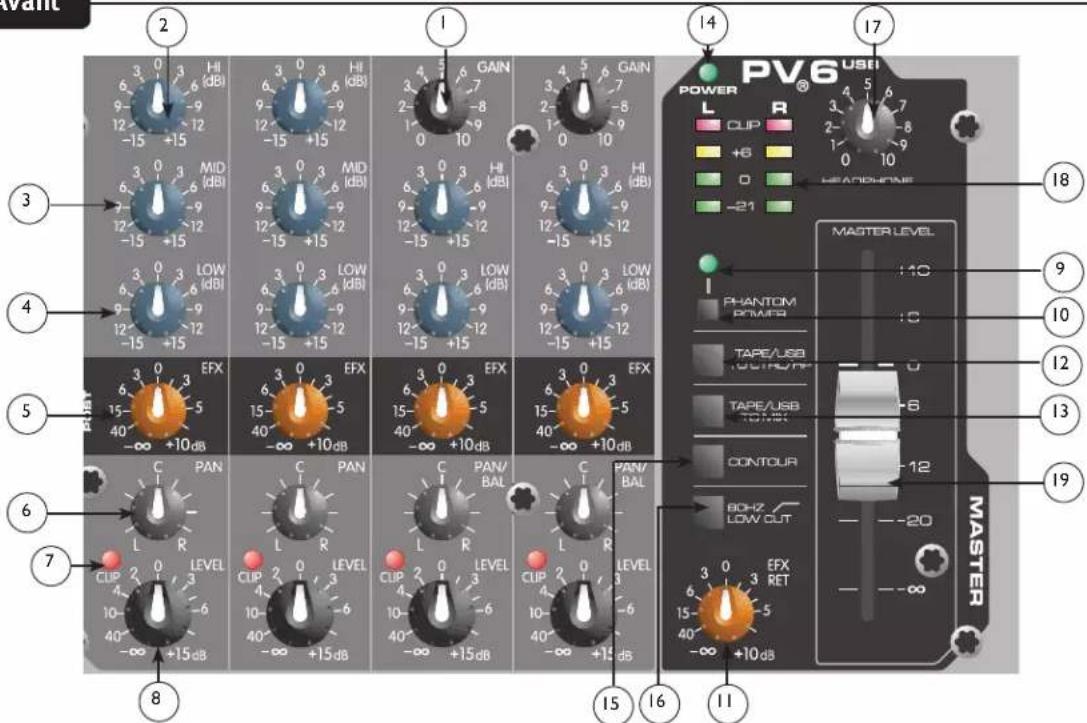

Panneau Avant
Ce contrôle permet d'ajuster le niveau du canal. Le gain en entrée peut être réglé de sorte à gérer aussi bien des voix douces que des batteries puissantes. Pour optimiser le rapport signal-bruit, le gain doit être réglé correctement, avec la commande de niveau du canal (8) réglé sur o. Si la LED de saturation s'allume et reste allumée, essayez de réduire le gain.
2 Hi EQ
Ce réglage de tonalité actif (type plateau : ±15 dB) modifie le niveau des hautes fréquences.
3 Mid EQ
Ce réglage de tonalité actif (type peak/dip : ±15 dB) modifie le niveau des fréquences medium.
④ Low EQ
Ce réglage de tonalité actif (type plateau : ±15 dB) modifie le niveau des fréquences basses.
Avertissement : Un niveau de basses excessif augmente considérablement la consommation électrique et peut endommager vos hauts-parleurs.
5 EFX Send
Ce contrôle permet d'ajuster le niveau du signal envoyé au bus d'effets. Le signal d'envoi des effets est prélevé après la commande de niveau du canal (8), de sorte que le réglage de la commande affecte aussi le niveau d'envoi.
6 Pan
Ce bouton détermine la position du signal dans l'image stéréo. S'il est tourné à fond vers la gauche, le signal est uniquement présent dans la voie gauche ; s'il est tourné complètement à droite, il est uniquement présent dans la voie de droite.
7 LED de saturation
Ce voyant indique généralement que le niveau du signal dans le canal atteint le point de saturation. Le circuit de détection des saturations contrôle le signal en différents points du canal afin de détecter toutes les saturations éventuelles. Il s'allume à +19 dBu pour avertir que le gain ou l'égaliseur doivent être atténués. Lorsqu'il s'allume, il reste environ 3 dB de marge.
Panneau Avant
8 Niveau
Ce contrôle permet d'ajuster le niveau de sortie du canal. Le niveau d'utilisation optimal (gain unitaire) est en position o.
⑨ LED d'alimentation fantôme
Cette LED s'allume lorsque l'alimentation fantôme (10) est activée.
10 Interrupteur d'alimentation fantôme
Envoie une alimentation fantôme aux prises d'entrée XLR, afin d'alimenter les microphones nécessitant une alimentation fantôme.
Si l'alimentation fantôme est active, ne branchez pas sur les entrées XLR de microphones dynamiques dissymétriques ou autres appareils qui ne supporteraient pas cette tension. La diode d'alimentation fantôme (10) s'allume lorsque celle-ci est activée.
11 EFX/Return
La commande EFX/Return ajuste le niveau envoyé au bus principal droite/gauche depuis les entrées return.
12 Tape/USB To CTRL/HP
Cet interrupteur permet d'ajouter le signal des entrées "Tape return" au signal d'écoute (Control Room) et casque (28), pour un monitoring sans latence.
13 Tape/USB to Mix
Cet interrupteur permet de router le signal des entrées 'Tape" au signal des sorties principales (27).
14 Diode d'alimentation
Cette diode indique que l'appareil est sous tension, que l'interrupteur d'alimentation est activé et que l'appareil fonctionne correctement.
15 Interrupteur de Contour
Cet interrupteur permet d'optimiser le signal en augmentant simultanément les graves et les aigus. Cette fonction est particulièrement efficace à bas volume ou pour la lecture de CD/cassettes.
⑯ Coupe-bas 80 Hz
Ce filtre coupe-bas est articulé autour d'une fréquence de 80 Hz. Il permet d'optimiser la clarté du son en éliminant les fréquences graves susceptibles de brouiller un mix. Cette fonction est particulièrement utile en cas de concert en extérieur par jour de vent ou sur une scène concave et bruyante. Ces types de bruits ambiants peuvent affecter la puissance de votre sonorisation. Cet interrupteur permet d'éliminer ces fréquences afin d'optimiser la puissance de votre système.
17 Niveau du casque
Ce contrôle permet d'ajuster le niveau du signal d'écoute (sortie casque et sortie "Control Room"). Afin d'éviter tout risque de perte auditive, assurez-vous de positionner le volume au minimum avant de mettre le casque. Montez ensuite le volume en douceur jusqu'à ce que le niveau vous convienne. De manière générale, le signal de la sortie casque correspond au mix stéréo. Si le sélecteur "Tape/USB to Control Room" (12) est engagé, le signal de l'entrée "Tape/USB" est également inclus.
18 Vumètres à diodes
Deux rangées de six diodes pemettent de contrôler le niveau des sorties droite/gauche principales. Elles sont graduées de -20 dB à +19 dB. o dB sur le vumètre correspond à +4 dBu en sortie.
19 Fader Master Level
Le fader Master contrôle le niveau du signal envoyé aux sorties droite/gauche principales. Les meilleurs résultats sont obtenus en réglant cette commande à proximité du point o.


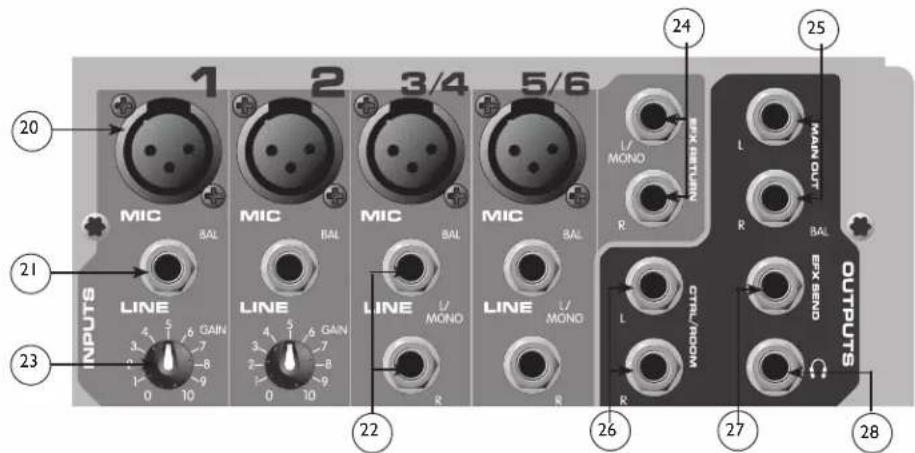

1 2 3/4 5/6 20 MIC BAL MIC BAL MIC BAL MIC BAL LINE GAIN LINE GAIN LINE L/MONO LINE L/MONO 21 INPUTS 22 24 25 L/MONO R R R L/MONO R R R OUTPUTS CTRL/ROOM 26 27 2820 Entrées Mic (XLR)
Entrées symétriques XLR optimisées pour les microphones ou toute source basse impédance. La broche 2 est l'entrée positive. De par la large plage de sensibilité d'entrée, on pourra gérer les signaux atteignant +14 dBu.
21 Entrées ligne jack 6,35 mm
Entrées symétriques jack 6,35 mm impédance 10 kOhm. La pointe est l'entrée positive : elle doit être utilisée pour les entrées dissymétriques. Ces entrées ont un gain inférieur de 20 dB relativement aux entrées XLR et elles ne disposent pas d'alimentation fantôme. Les entrées micros et lignes ne doivent pas être utilisées simultanément.
22 Entrées stéréo
Les voies 3 et 4 sont munies d'entrées stéréo jack 6,35 mm et mono XLR. Lorsque les entrées jack 6,35 mm sont utilisées, l'entrée micro XLR est désactivée afin d'éliminer les bruits parasites.
23 Gain (voies 1 et 2)
Ce contrôle permet d'ajuster le niveau du canal. Le gain en entrée peut être réglé de sorte à gérer aussi bien des voix douces que des batteries puissantes. Pour optimiser le rapport signal-bruit, le gain doit être réglé correctement, avec la commande de niveau du canal (8) réglé sur o. Si la LED de saturation s'allume et reste allumée, essayez de réduire le gain.
24 EFX Return
Les entrées EFX Return (Gauche/Mono, Droite) sont munies de deux jacks 6,35 mm asymétriques. Ces entrées peuvent être utilisées avec des prises symétriques ou asymétriques. L'entrée de retour d'effets EFX Return est contrôlée via la commande de niveau EFX/Return (19).
25 Sorties droite/gauche
Les sorties Droite/Gauche sont composées de deux jacks 6,35 mm symétriques. Ces sorties peuvent être utilisées avec des prises symétriques ou asymétriques.
26 Sorties d'écoute Control Room
Les sorties d'écoute "Control Room" sont composées de deux jacks 6,35 mm symétriques. Ces sorties peuvent être utilisées avec des prises symétriques ou asymétriques. Le niveau de sortie d'écoute "Control Room" peut être ajusté grâce au contrôle de niveau de casque (17).
27 EFX Send
La sortie "EFX Send" est constituée d'une prise jack 6,35 mm symétrique dans la section principale. Ces sorties peuvent être utilisées avec des prises symétriques ou asymétriques. Le mix EFX est déterminé par la quantité de signal envoyée au bus EFX sur chaque canal.
La sortie casque est constituée d'une prise jack 6,35 mm symétrique dans la section principale. Ces sorties peuvent être utilisées avec des prises symétriques ou asymétriques. Le mix EFX est déterminé par la quantité de signal envoyée au bus EFX sur chaque canal.
29 Prise de l'adaptateur secteur
Ce connecteur permet de brancher l'alimentation fournie. Assurez-vous de brancher l'alimentation à la console PV®6 avant tout branchement à une source électrique.
Utilisez exclusivement un adaptateur 16 V CC, I A. (PV 6)
Remarque : Remplacez exclusivement votre transformateur par le modèle Peavey référence 30902571 (120V) ou 30902572 (230V). (PV 6)
Utilisez exclusivement un adaptateur 15 V CC, I A. (PV 6USB)
Remarque : Remplacez exclusivement votre transformateur par le modèle Peavey référence 30901986 (120V) ou 30902780 (230V). (PV 6USB)
30 Interrupteur de mise sous tension
Cet interrupteur permet de mettre l'appareil sous tension.
31 Tape In/Out
32 Les entrées Tape sont conçues pour gérer le signal émis par un lecteur de cassettes ou de CD ou une carte son d'ordinateur. Le niveau de sortie est de +4 dBu pour la connexion à un enregistreur ou une entrée de carte son. En actionnant l'interrupteur "Tape/USB to Main Mix" (13), ces entrées représentent une entrée stéréo supplémentaire. L'entrée Tape permet également de contrôler la sortie de l'enregistreur/de la carte son sans risque de feedback.
33 Port USB (PV® 6 USB uniquement)
Le port USB permet de brancher la console PV® USB à un ordinateur, afin d'enregistrer ou de restituer du son numérique sur/depuis votre ordinateur. Le port USB envoie vers l'ordinateur la sortie stéréo principale/Tape de la console. Il peut ensuite être routé vers la sortie stéréo principale grâce à l'interrupteur "Tape/USB to Mix" (13). Le niveau d'entrée USB est contrôlé par la commande de volume de l'ordinateur.
Compatible avec Windows® Vista, XP, ME et 2000. Egalement compatible avec Mac OS X® 10.0 ou supérieur
PV®6 : Schéma fonctionnel
subgraph_MONO_INPUT["MONO INPUT"]
direction TB
A["LINE"] --> B["XLR"]
B --> C["CLICOL"]
C --> D["MODI"]
D --> E["LEVELGAIN"]
E --> F["EFX"]
F --> G["CLIP"]
end
subgraph_STEREO_INPUT["STEREO INPUT"]
direction TB
H["LEFT/MONO"] --> I["COMPulse"]
I --> J["CO"]
J --> K["CO"]
K --> L["CO"]
L --> M["FFX"]
M --> N["CLIP"]
end
subgraph_CONTROL_ROOM["CONTROL ROOM"]
direction TB
O["TAPE OUTPUT"] --> P["LED METER"]
P --> Q["MAIN OUTPUTS"]
Q --> R["LEFT"]
Q --> S["RIGHT"]
S --> T["CONTOUR"]
T --> U["CONTOUR"]
U --> V["CONTOUR"]
end
subgraph_HEADPHONES["HEAD PHONES"]
direction TB
W["TAPE INPUT"] --> X["TAPE TO MIX"]
X --> Y["TAPE TO CONTROL ROOM"]
Y --> Z["TAPE TO CURRENT ROOM"]
Z --> AA["TAPE TO CURRENT ROOM"]
AA --> AB["TAPE TO CURRENT ROOM"]
AB --> AC["TAPE TO CURRENT ROOM"]
end
subgraph_USB_Products["USB Models Only"]
direction TB
AD["USB"] --> AE["USB PORT"]
AE --> AF["UP/FF"]
AF --> AG["UP/FF"]
AG --> AH["UP/FF"]
AH --> AI["UP/FF"]
AI --> AJ["UP/FF"]
AJ --> AK["UP/FF"]
AK --> AL["UP/FF"]
AL --> AM["UP/FF"]
AM --> AN["UP/FF"]
AN --> AO["UP/FF"]
AO --> AP["UP/FF"]
AP --> AQ["UP/FF"]
AQ --> AR["UP/FF"]
AR --> AS["UP/FF"]
AS --> AT["UP/FF"]
AT --> AU["UP/FF"]
AU --> AV["UP/FF"]
AV --> AW["UP/FF"]
end
subgraph_EFX_Return["EFX RETURN"]
direction TB
AX["LEFT/MONO"] --> AY["TAPE INPUT"]
AY --> AZ["TAPE TO MIX"]
AZ --> BA["TAPE TO CONTROL ROOM"]
BA --> BB["TAPE TO CURRENT ROOM"]
BB --> BC["TAPE TO CURRENT ROOM"]
BC --> BD["TAPE TO CURRENT ROOM"]
BD --> BE["TAPE TO CURRENT ROOM"]
BE --> BF["TAPE TO CURRENT ROOM"]
BF --> BG["TAPE TO CURRENT ROOM"]
BG --> BH["TAPE TO CURRENT ROOM"]
BH --> BI["TAPE TO CURRENT ROOM"]
BI --> BJ["TAPE TO CURRENT ROOM"]
BJ --> BK["TAPE TO CURRENT ROOM"]
BK --> BL["TAPE TO CURRENT ROOM"]
BL --> BM["TAPE TO CURRENT ROOM"]
BM --> BN["TAPE TO CURRENT ROOM"]
BN --> BO["TAPE TO CURRENT ROOM"]
BO --> BP["TAPE TO CURRENT ROOM"]
BP --> BQ["TAPE TO CURRENT ROOM"]
BQ --> BR["TAPE TO CURRENT ROOM"]
BR --> BS["TAPE TO CURRENT ROOM"]
BS --> BT["TAPE TO CURRENT ROOM"]
BT --> BU["TAPE TO CURRENT ROOM"]
BU --> BV["TAPE TO CURRENT ROOM"]
BV --> BW["TAPE TO CURRENT ROOM"]
BW --> BX["TAPE TO CURRENT ROOM"]
BX --> BY["TAPE TO CURRENT ROOM"]
BY --> BZ["TAPE TO CURRENT ROOM"]
BZ --> CA["TAPE TO CURRENT ROOM"]
CA --> CB["TAPE TO CURRENT ROOM"]
CB --> CC["TAPE TO CURRENT ROOM"]
end
PV®6 : Caractéristiques
Entrées
| Input Levels | ||||||||
| Fonction | Entrée Z(ohms min) | Réglage du gain d'entrée | Min** Nominal* Max | Sym/Asym | Connecteur | |||
| Microphone(150 ohms) | 2.2k Gain | Max(60 dB)Gain Min(9 dB) | -83 dBu-31 dBu | -56 dBu-5 dBu | -38 dBu+13 dBu | Sym XLR Broche 1 TerreBroche 2 (+)Broche 3 (-1) | ||
| Ligne(10 k ohms) | 10k Gain | Max(40 dB)Gain Min(-10 dB) | -63 dBu-12 dBu | -36 dBu+14 dBu | -18 dBu+32 dBu | Sym 6,35 mm symétriquePointe (+)Anneau (-)Corps Terre | ||
| Entrées LigneStereo | 10k Gain | Max(30 dB) | -26 dBu +4 | dBu +22 dBu | Asym 6,35 mm symétrique | Pointe (+)Corps Terre | ||
| Retour Aux | 10k N/A | (o dB) | -17 dBu +4 | dBu +22 dBu | Asym 6,35 mm symétrique | Pointe (+)Corps Terre | ||
| Enregistreur/Platine | 10k N/A | (10 dB) | -17 dBu -10 | dBV +12 dBu | Asym | Phono RCA | ||
o dBu=0.775 V (efficace)
** Le niveau d'entrée min (sensibilité) est le plus petit signal capable de générer une sortie nominale (+4 dBu) avec les faders du canal et du général réglés pour un gain maximum.
* Les réglages nominaux sont définis avec tous les réglages à 0 dB (ou en position 50% pour les potentiomètres rotatifs), hormis le réglage du gain, qui correspond aux spécifications.
Sorties
| Fonction | Charge min Z (ohms) | Niveaux de Sortie | Sym/ Asym | Connecteur | |
| Nominal | Max | ||||
| Droite/Gauche générale | 600 | +4 dBu | +22 dBu | Sym | Broche XLR Pointe TerreBroche 2 (+), Broche 3 (-)6,35 mm symétrique : Pointe (+), Anneau (-)Corps Terre |
| Sends Effets et Monitoring | 600 | +4 dBu | +22 dBu | Sym | 6,35 mm symétrique : Pointe (+), Anneau (-)Corps Terre |
| Casque | 8 | +4 dBu (no load) | +22 dBu | Asym | 6,35 mm symétrique ; Pointe gaucheAnneau droiteCorps Terre |
| Tape | 2.2k | +4 dBu | +22 dBu | Asym | Phono RCA |
| USBo dBu=0.775 V (efficace) | |||||
Gain
| Plage de réglage du gain sur Entrée micro : | 10 dB à 60 dB |
| Entrée micro vers Sortie Balance Droite/gauche | 87 dB (gain max) |
| Plage de réglage du gain sur Entrée ligne : | -10 dB à 40 dB |
| Entrée ligne vers Sortie Balance Droite/gauche | 67 dB (gain max) |
| Plage de réglage du gain sur Entrée ligne stéréo : 10 dB | |
| Entrée ligne stéréo vers Sortie Droite/gauche | 28 dB (gain max) |
| Retour Aux vers Sortie Balance Droite/gauche | 21 dB (gain max) |
PV®6: Caractéristiques
Réponse en fréquence
Entrée micro vers Sortie Droite/Gauche 14 Hz à 25 kHz|+0 dB/-1 dB
Distortion harmonique totale
| <0,01 % 20 Hz à 20 kHz Mic vers Sortie Droite/Gauche | (10 Hz à 80 kHz BW) |
| <0,005 % en moyenne (22 Hz à 22 kHz BW) | |
| <0,0007% de distorison dans les préamps micros |
Bruit et ronflement
| Sortie Bruit | Résiduel | Rapport Signal/Bruit (Réf: +4dBu) | Conditions de test |
| Général Droite/Gauche | -98 dBu | 102 dB | Fader général à zéro, Niveau des canaux à zéro |
| -90 dBu | 94 dB | Fader général nominal, Niveau des canaux à zéro | |
| -84 dBu | 90 dB | Toutes les commandes nominales, gain des micros minimum | |
| Effects Sends | -96 dBu | 100 dB | Toutes les commandes désactivées |
| -84 dBu | 88 dB | Tous les sends des canaux nominaux, masters nominaux |
Bruit Equivalent en Entrée (EIN)
-129 dBu (entrée bouclée à 150 ohms)
Diaphonie/Atténuation
| Canaux d'entrée adjacents (1 kHz) >80 dB | |
| Sorties Gauche-Droite (1 kHz) (1 kHz) >75 dB |
Rapport de réjection en mode commun (entrée micro)
| 50 dB minimum (20 Hz à 20 kHz) | |
| 70 dB en moyenne @ 1 kHz |
Mesures
4 segments, indicateur de crête (o db = +4 dBu)
Indicateurs de signal/surcharge
Diode rouge active 3 dB avant saturation
Dimensions
19,18 cm de large x 24,68 cm de profondeur x 6,86 cm de hauteur
Remarque sur l'installation :
Cet appareil doit être installé à distance raisonnable de toute surface combustible : En hauteur : 20 cm, Sur les côtés : 30 cm, à l'arrière : 30 cm 12"
Poids
Sans alimentation : 1,77 kg Avec alimentation : 2,31 kg
Alimentation requise
PV 6 Domestique : 16.5 V CC, 1 Amp ; 8 Watts efficaces PV 6USB Domestique : 15 V CC, 1 Amp ; 7.5 Watts efficaces
DEUTSCH
PV ^® 6, PV ^® 6 USB
Kompaktmischer
